Capítulo 4. Dispositivos de redes de área local.

Presentación del tema: "Capítulo 4. Dispositivos de redes de área local."— Transcripción de la presentación:

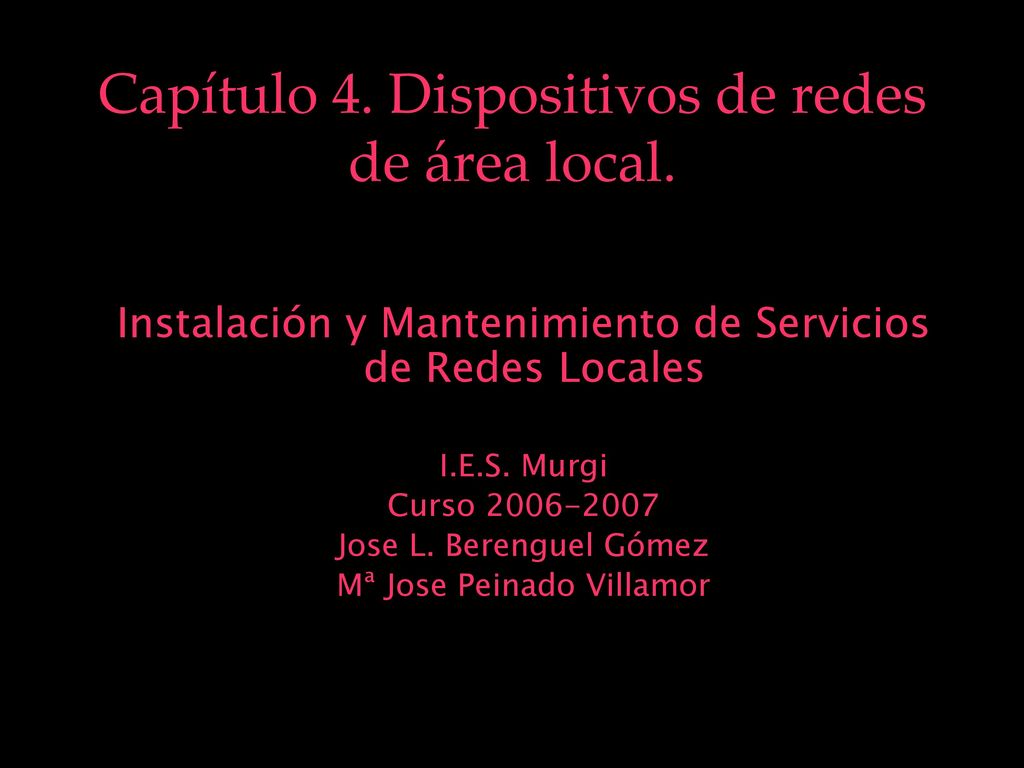

1 Capítulo 4. Dispositivos de redes de área local.
Instalación y Mantenimiento de Servicios de Redes Locales I.E.S. Murgi Curso Jose L. Berenguel Gómez Mª Jose Peinado Villamor

2 Índice El acceso remoto a la red Repetidores y concentradores Puentes
Conmutadores Redes de área local virtuales Documentación de la red

3 1. El acceso remoto a la red
Vamos a estudiar los diferentes dispositivos que que permiten el intercambio de información entre las diferentes redes. Creación de redes de área local virtuales Permite la utilización de recursos de la red LAN desde el exterior.

4 1. El acceso remoto a la red
A) El módem analógico Modem: Modulador/Demodulador. Convierte señales analógicas en digitales, y vicerversa. Técnicas de modulación: amplitud (AM), frecuencia (FM) o fase (PM). Cuando las señales de entrada representan datos digitales estas tres modulaciones se llaman: ASK, FSK y PSK. ASK (Amplitude Shift Keying): enlaces fibra óptica FSK (Frequency Shift Keying): enlaces asíncronos. Consume mucho ancho de banda PSK (Phase Shift Keying): el más eficiente con ruido.

5 1. El acceso remoto a la red
A) El módem analógico Los modems utilizan modulación QAM (Quadrature Amplitude Modulation). Combina la modulación en amplitud y fase. Obtiene máximo rendimiento en ancho de banda limitado. Es una modulación multibit (más de un bit). Codifica 4 fases, y cada fase 2 amplitudes. Cada pulso lleva información de una entre ocho posibles. Similar a transmitir 3 bits en cada pulso.

6 1. El acceso remoto a la red
A) El módem analógico Elementos del modem Tres circuitos: circuito de recepción de datos digitales, circuito de emisión de datos analógicos y una unidad de control del modem. Los módulos de entrada y salida son bidireccionales. Winmodems: reducen costes. Aprovechan el hardware del PC. Estándares de conectividad: norma RS-232 o V.24

7 1. El acceso remoto a la red
A) El módem analógico Normativas aplicables a módems Las más utilizadas son las normas V del CCITT V.21 y V.23: comunicaciones síncronas o asíncronas. V.22 y V.26: igual pero depende de la velocidad. V.26, V.27, V.29 y V.33: transmisiones en lineas punto a punto de 4 hilos. V.27ter, V.32, V.26bis, V.32bis, V.Fast, V.34, V.90 y V.92: líneas RTC de 2 hilos. Las restantes utilizar diferentes combinaciones: punto a punto con dos o 4 hilos y RTC con 2 hilos.

8 1. El acceso remoto a la red
A) El módem analógico Normativas aplicables a módems Los modems actuales utilizan V.90 y V.92: 56Kbps Debido a la calidad de las líneas telefónicas lo habitual es que esté entre Kbps. Dos modems V.90 se comunican entre sí: Kbps Comandos Hayes Creado por Dennis Haye y Dale Heatherington para la comunicación terminal-módem. También llamados comandos AT.

9 1. El acceso remoto a la red
A) El módem analógico Comandos Hayes Los comandos se pueden encadenar consecutivamente Son aceptados o rechazos por el modem emitiendo mensajes alfanuméricos. Algunos comandos no están implementados por los fabricantes de modems. Deberemos consultar el manual del modem. El software de comunicaciones actual resuelve la configuración de forma automática.

10 1. El acceso remoto a la red
B) El módem ADSL y el cable-módem El modem es un conversor analógico-digital. Por extensión, se suele utilizar la palabra modem para referirse a otros dispositivos que sirven para conectarse a redes aunque no sean analógicas. Tecnología ADSL DSL son las siglas de Digital Subscriber Line. Delante de estas siglas se suele poner otra letra, por ello a esta familia la conocemos como xDSL. ADSL aprovecha la línea telefónica para la transmisión de datos.

11 1. El acceso remoto a la red
B) El módem ADSL y el cable-módem Modems de cable Dispositivo que nos permite acceder a Internet a alta velocidad utilizando la red CATV. Los cable-módems utilizan una modulación QPSK/16 QAM. Velocidades entre 300Kbps – 10 Mbps (40 Mbps).

12 2. Repetidores y concentradores
Las señales eléctricas se degradan al transmitirse,en proporción directa a la longitud. Para solucionar estos problemas utilizaremos los repetidores o concentradores (hubs). Nivel de operación Operan a nivel físico: regeneran la señal eléctrica. Se pueden utilizar para convertir la señal de un sistema de cableado a otro. Ej: 10Base2(coaxial) a 10BaseT(par trenzado). Son bidireccionales, no distinguen el flujo de inform. Pueden utilizarse como distribuidores de la señal.

13 2. Repetidores y concentradores
Tipos de repetidores Repetidor de continuación. Consta de dos puertos. Repetidor modular. Permite la incorporación de módulos sobre un bus en forma de tarjetas. Cada tarjeta puede distribuir un tipo de señal. Hubs o concentradores. Utilizados para la distribución de la señal a través del par trenzado formando una red en estrella. Es el más utilizado. Repetidor apilable. Sistema de hubs o repetidores modulares que se pueden conectar entre sí. La señal que le llega a uno de ellos es transmitida al resto de forma automática.

14 2. Repetidores y concentradores
Ventajas e inconvenientes Su principal ventaja es la facilidad de operación. La mayor limitación es que no aísla de los problemas de tráfico generados en la red. Esto puede llevar a congestiones serias de la red, sobre todo si son redes grandes. Un repetidor no divide un dominio de colisión.

15 3. Puentes El puente o bridge posee alguna capacidad de control.
Almacena y reexpide las tramas en función de su contenido. Se utiliza para conectar distintas redes, o para aislar el tráfico entre los segmentos de red que conecta el puente.

16 3. Puentes Nivel de operación
Operan en el nivel 2 de OSI: tramas de red. Fases de operación sobre las tramas: Almacena en memoria la trama recibida. Se comprueban errores en las tramas. Las tramas erróneas e incompletas se eliminan. Algunos fuentes son capaces de retocar el formato de la trama para adecuarla al formato del segmento destinatario. El puente reexpide la trama por el puerto adecuado.

17 3. Puentes Tipos de puentes
Transparente o de árbol de expansión. No requiere ninguna configuración. No transparente. Necesita que la trama lleve información sobre el modo en que debe ser reexpedido. Buen rendimiento pero baja compatibilidad. En función de la proximidad de las redes pueden ser: Locales. Conecta dos o más segmentos de la misma red. Remotos. Está dividido en dos.

18 3. Puentes Ventajas e inconvenientes
Añade algunas ventajas sobre los hubs. Si necesitamos una red Ethernet de más de 2,5 metros de longitud podemos utilizar un puente en medio con lo que conseguimos hasta 5 metros de longitud. No pueden tomar decisiones de encaminamiento (nivel 3). Aislan el tráfico de red, ya que dos estaciones situadas en diferentes segmentos no puede colisionar en su acceso a la red: separación de los dominios de colisión.

19 4. Conmutadores Switch o conmutador. Tiene funciones del nivel 2 de OSI. Características que lo distinguen del puente: El switch es siempre local. Velocidad de operación mayor. Reparte el ancho de banda de manera apropiada. Apilables y fácilmente escalables. Algunos conmutadores de alto rendimiento se conectan de forma modular a un bus de alta velocidad (backplane) por el que se produce su conmutación.

20 4. Conmutadores Hay diferencias que los distinguen con los hubs. La más sustancial es el ancho de banda: En los hubs el ancho de banda es compartido por todos los puertos. En el switch el ancho de banda está por encima del ancho de banda de cada uno de los puertos. Son gestionables por protocolos de gestión de red como SNMP o RMON. En la actualidad se comercializan conmutadores de nivel 3 o superior.

21 5. Redes de área local virtuales
La red de área local (LAN) es muy dependiente del cableado. La red de área local virtual (VLAN) soluciona estos problemas. Características que aporta una VLAN: Mejoras en la velocidad por una mejora en la gestión de los puertos de comunicaciones. Incremento del ancho de banda o mejora de su asignación en función de las necesidades. Incremento de la seguridad de la red.

22 5. Redes de área local virtuales
Las VLAN permite que nodos de la red se agrupen según criterios lógicos (policies) que los independiza de su ubicación. Dos nodos en segmentos de red distintos se podrán comunicar de forma transparente. Clasificación de tipos de VLAN: VLAN con asignaciones de direcciones MAC. VLAN con asignaciones de puertos. VLAN por direccionamiento virtual.

23 5. Redes de área local virtuales
El estándar más frecuente de creación de VLAN es el IEEE 802.1Q o VLAN Tagging. Cada nodo lleva asociado un número de VLAN a la que pertenecerá con independencia de su ubicación. Es necesario que las tarjetas de red sean compatibles con IEEE 802.1Q. Si esto no es posible, esta función la puede hacer el conmutador.

24 6. Documentación de la red
La documentación técnica del trabajo realizado es una de las misiones más importantes del administrador de red. Toda actividad sobre la topología de la red o sobre la configuración de cualquier dispositivo de ésta debe quedar reflejada en la documentación. Información del cableado, topología de la red, mapas físicos y lógicos de la red. La documentación se puede jerarquizar en niveles de detalle.
