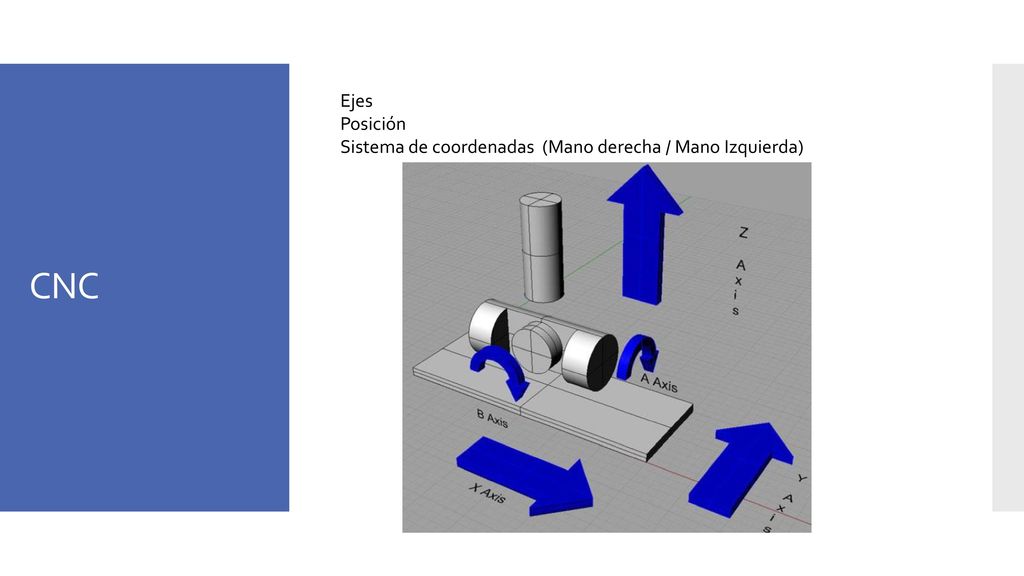

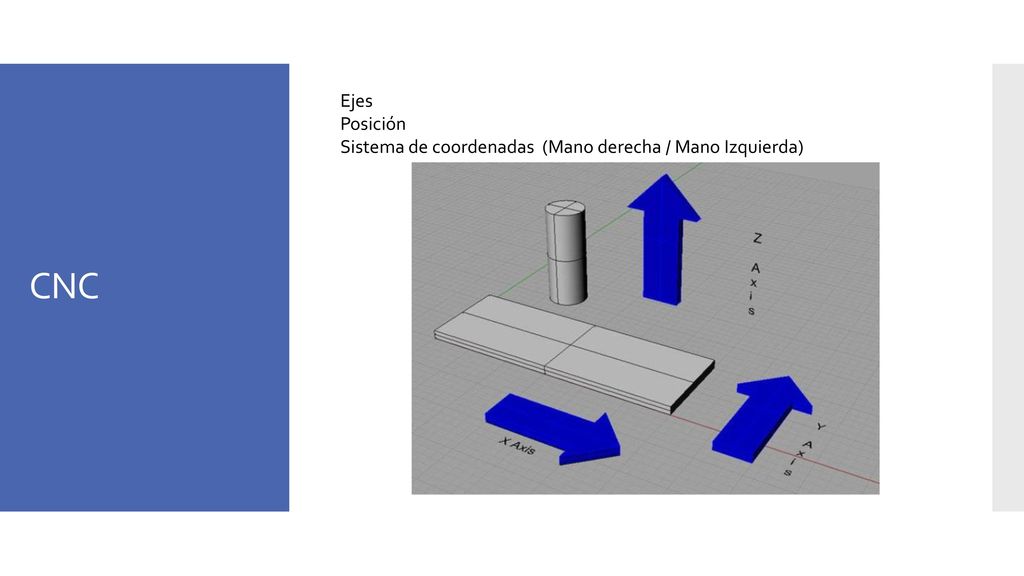

2 Ejes Posición Sistema de coordenadas (Mano derecha / Mano Izquierda) CNC

3 Ejes Posición Sistema de coordenadas (Mano derecha / Mano Izquierda) CNC

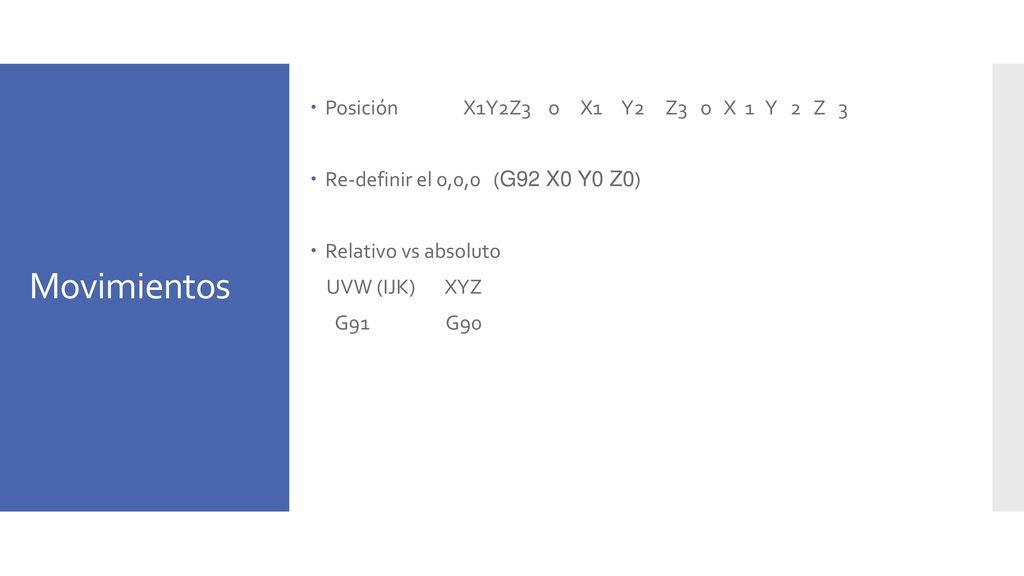

4 Movimientos Posición X1Y2Z3 o X1 Y2 Z3 o X 1 Y 2 Z 3
Re-definir el 0,0,0 (G92 X0 Y0 Z0) Relativo vs absoluto UVW (IJK) XYZ G G90 Movimientos

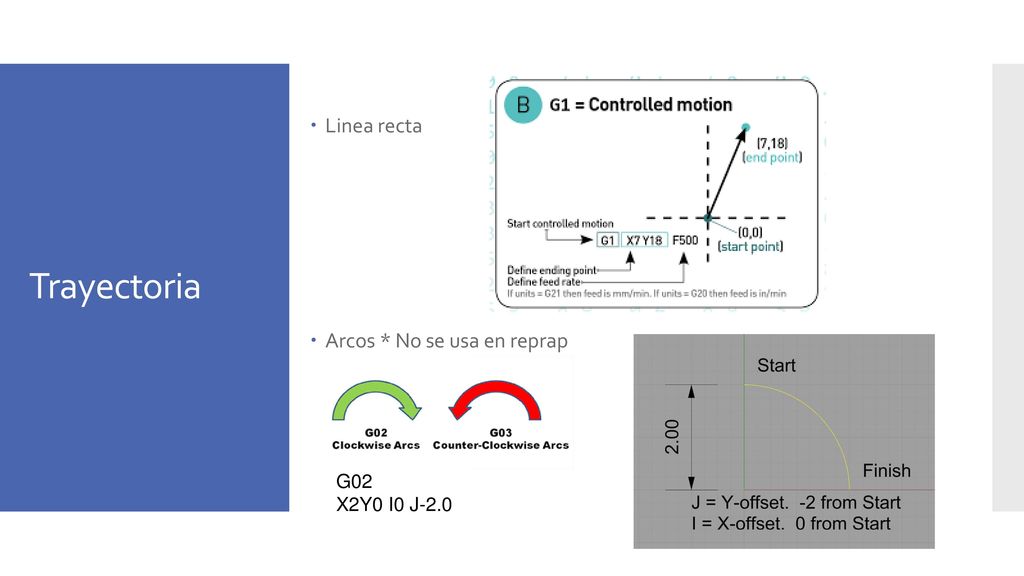

5 Linea recta Arcos * No se usa en reprap Trayectoria G02 X2Y0 I0 J-2.0

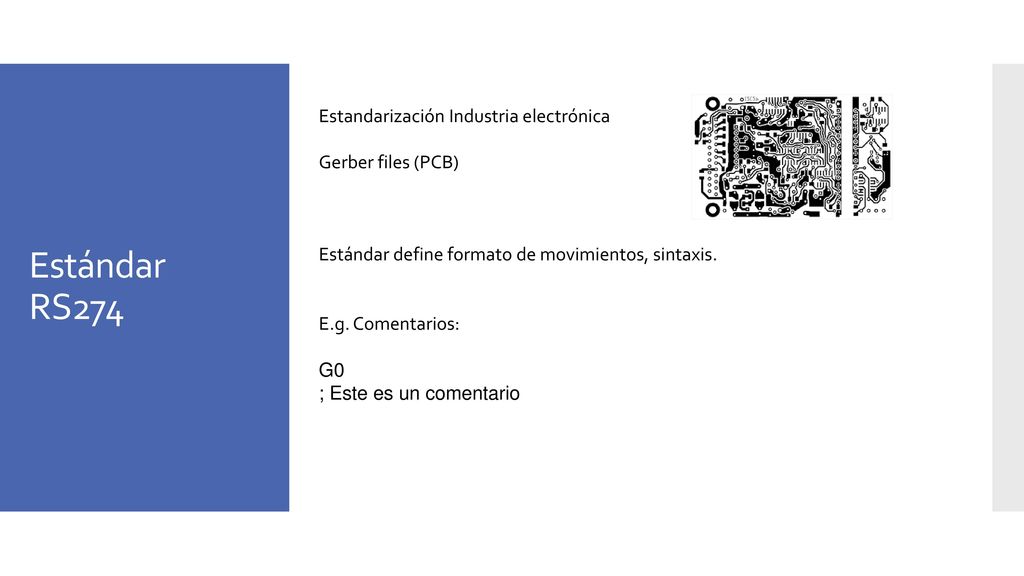

6 Estándar RS274 Estandarización Industria electrónica
Gerber files (PCB) Estándar define formato de movimientos, sintaxis. E.g. Comentarios: G0 ; Este es un comentario Estándar RS274

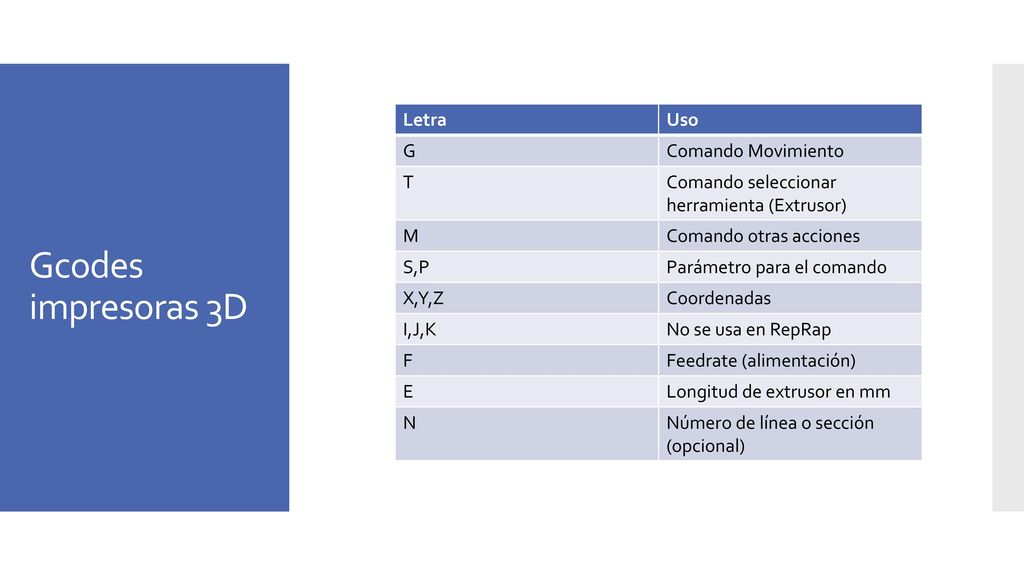

7 Gcodes impresoras 3D Letra Uso G Comando Movimiento T
Comando seleccionar herramienta (Extrusor) M Comando otras acciones S,P Parámetro para el comando X,Y,Z Coordenadas I,J,K No se usa en RepRap F Feedrate (alimentación) E Longitud de extrusor en mm N Número de línea o sección (opcional)

8 Gcodes impresoras 3D Ejemplos

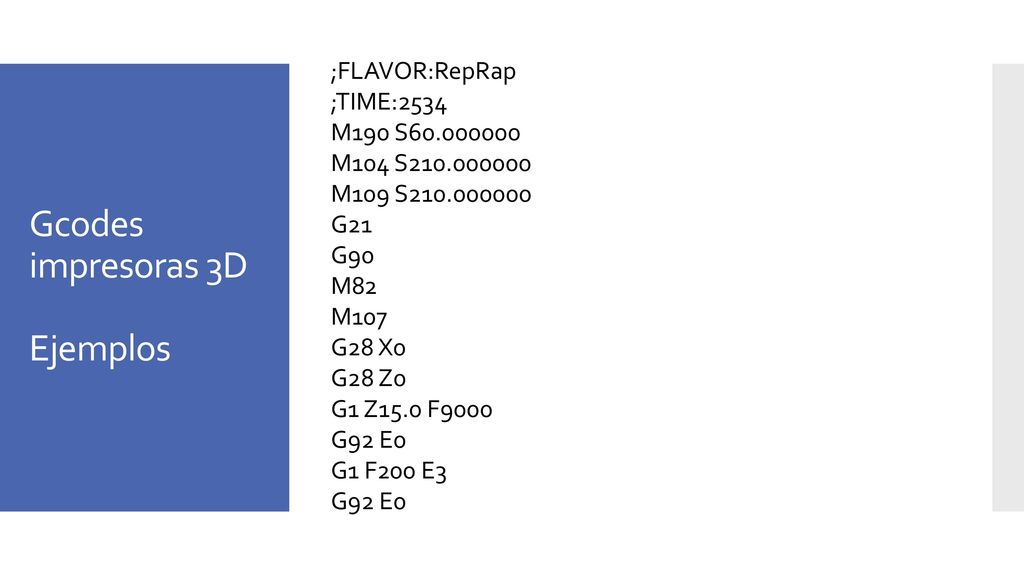

;FLAVOR:RepRap ;TIME:2534 M190 S M104 S M109 S G21 G90 M82 M107 G28 X0 G28 Z0 G1 Z15.0 F9000 G92 E0 G1 F200 E3 Gcodes impresoras 3D Ejemplos

9 Gcodes impresoras 3D Ejemplos

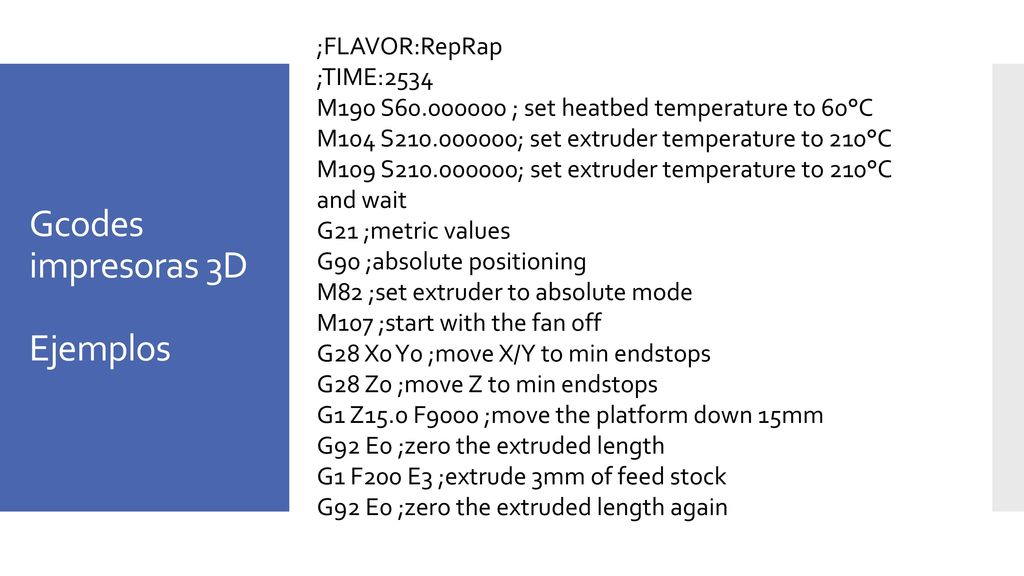

;FLAVOR:RepRap ;TIME:2534 M190 S ; set heatbed temperature to 60°C M104 S ; set extruder temperature to 210°C M109 S ; set extruder temperature to 210°C and wait G21 ;metric values G90 ;absolute positioning M82 ;set extruder to absolute mode M107 ;start with the fan off G28 X0 Y0 ;move X/Y to min endstops G28 Z0 ;move Z to min endstops G1 Z15.0 F9000 ;move the platform down 15mm G92 E0 ;zero the extruded length G1 F200 E3 ;extrude 3mm of feed stock G92 E0 ;zero the extruded length again Gcodes impresoras 3D Ejemplos

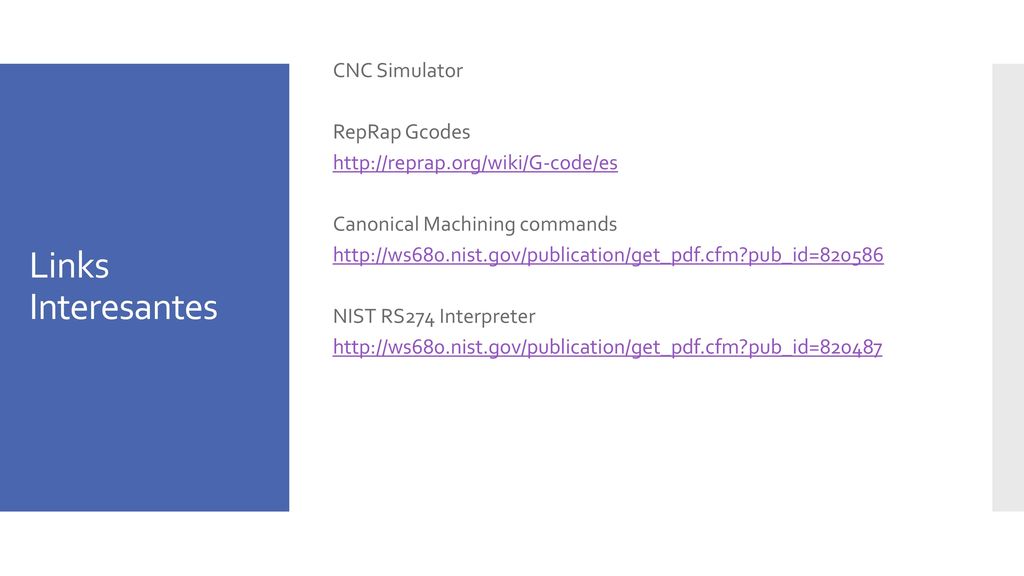

10 Links Interesantes CNC Simulator RepRap Gcodes
Canonical Machining commands NIST RS274 Interpreter Links Interesantes
