1 TEMA 7 HARDWARE TECNOLOGÍA 3º ESO ADELA GINER LARRAURI

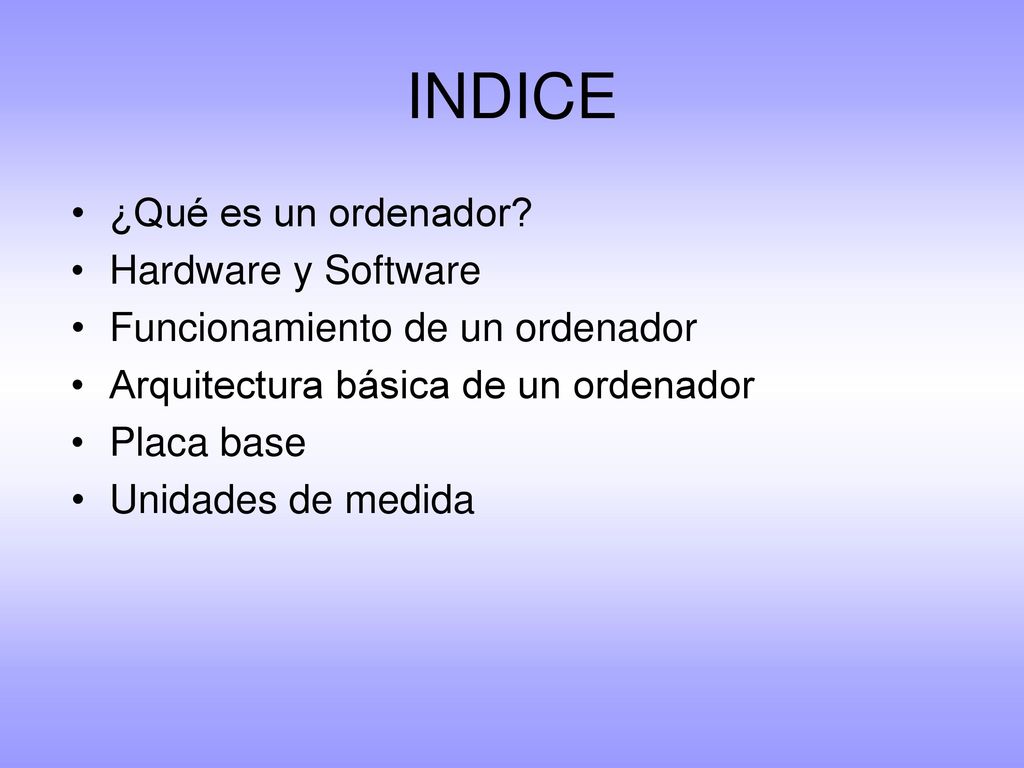

2 INDICE ¿Qué es un ordenador? Hardware y Software
Funcionamiento de un ordenador Arquitectura básica de un ordenador Placa base Unidades de medida

3 Máquinas compuestas por componentes electrónicos
¿Qué es un ORDENADOR o COMPUTADORA? Un ordenador es una MÁQUINA ELECTRÓNICA capaz de recibir, almacenar y PROCESAR, automáticamente, INFORMACIÓN DIGITAL, captada desde el exterior y devolver los resultados otra vez al exterior. Máquinas compuestas por componentes electrónicos Son máquinas que operan según el principio EPS: “Entrada, Proceso y Salida”

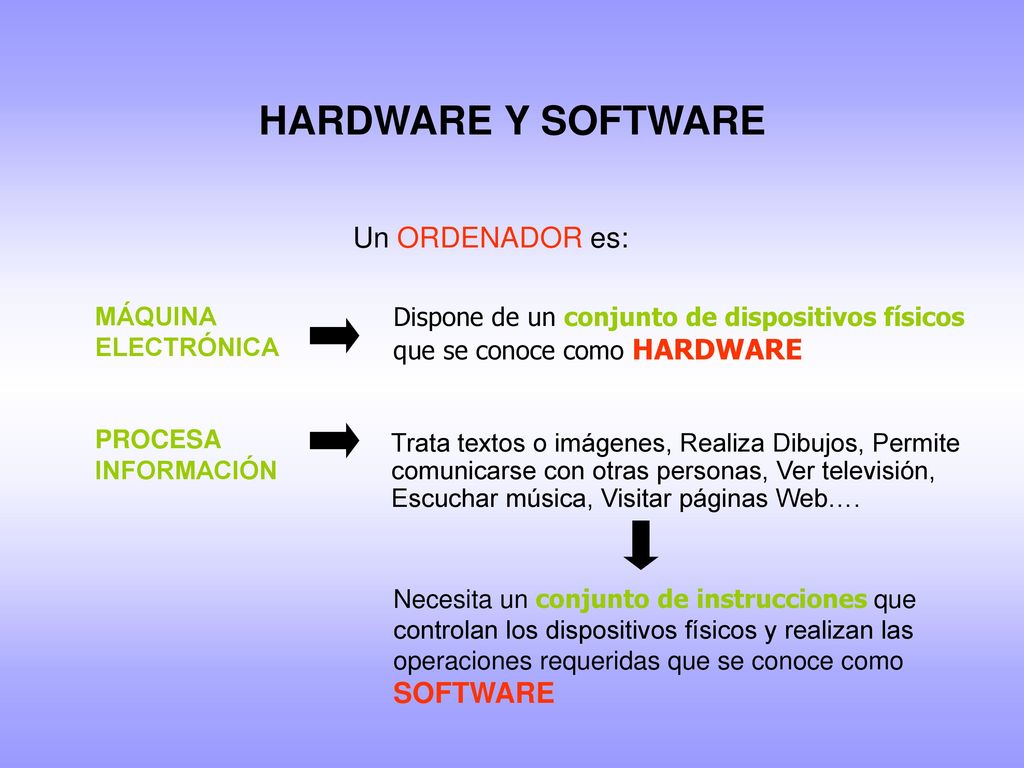

4 HARDWARE Y SOFTWARE Un ORDENADOR es: MÁQUINA ELECTRÓNICA
PROCESA INFORMACIÓN Dispone de un conjunto de dispositivos físicos que se conoce como HARDWARE Trata textos o imágenes, Realiza Dibujos, Permite comunicarse con otras personas, Ver televisión, Escuchar música, Visitar páginas Web…. Necesita un conjunto de instrucciones que controlan los dispositivos físicos y realizan las operaciones requeridas que se conoce como SOFTWARE

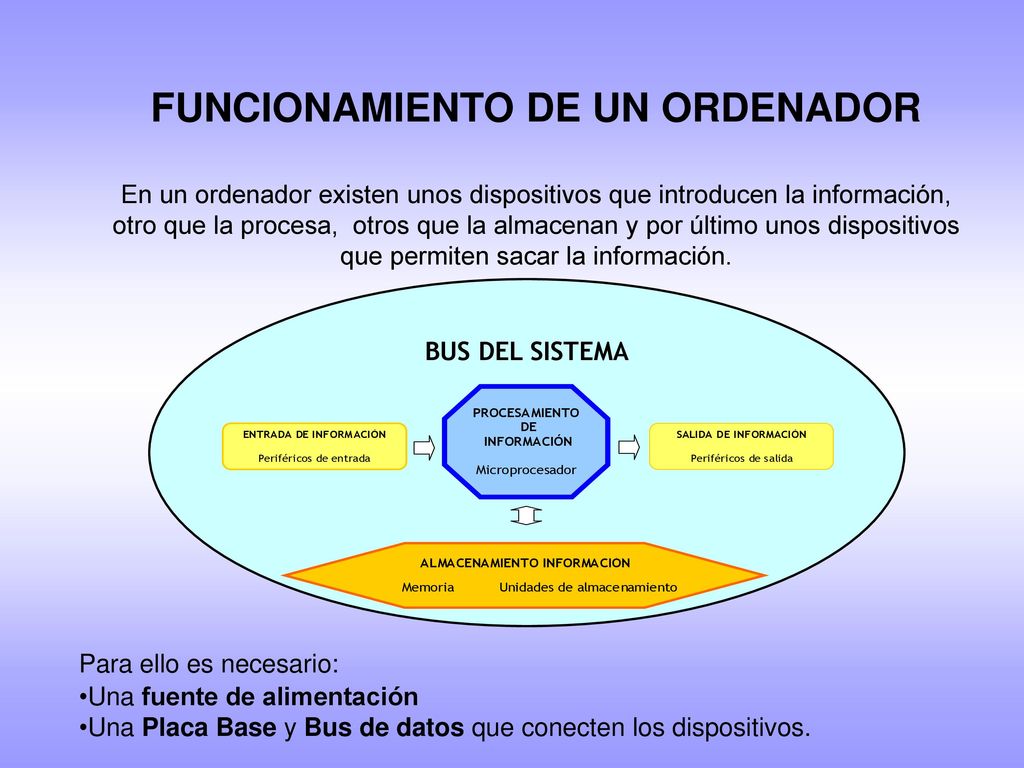

5 FUNCIONAMIENTO DE UN ORDENADOR
En un ordenador existen unos dispositivos que introducen la información, otro que la procesa, otros que la almacenan y por último unos dispositivos que permiten sacar la información. BUS DEL SISTEMA Para ello es necesario: Una fuente de alimentación Una Placa Base y Bus de datos que conecten los dispositivos.

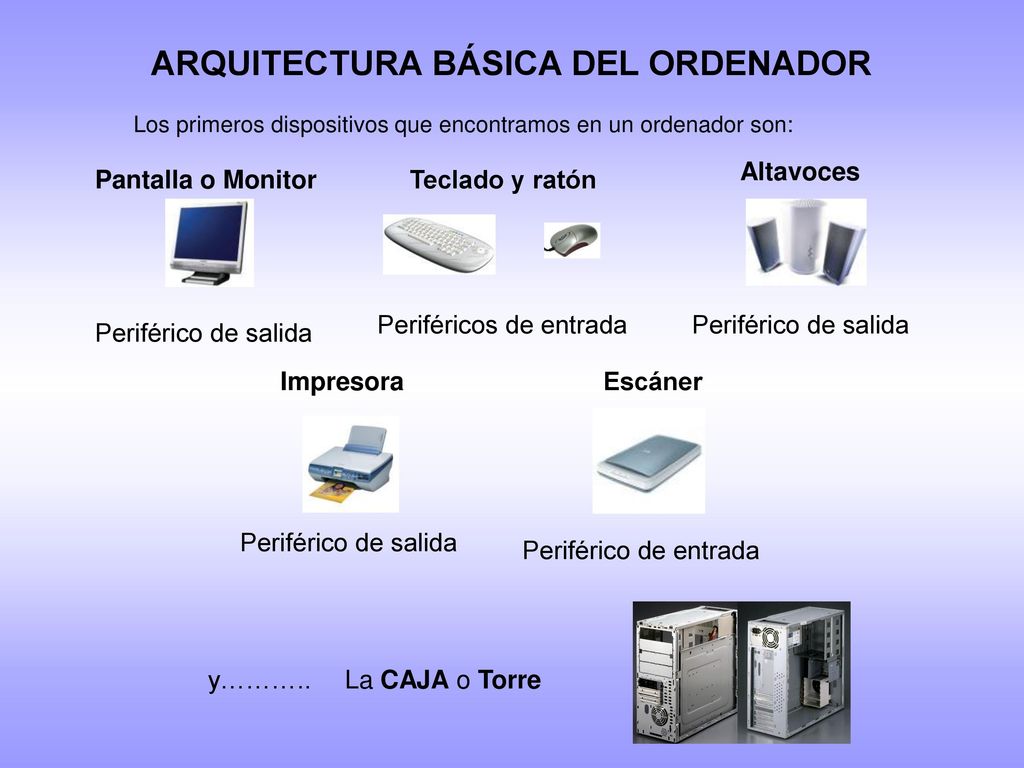

6 ARQUITECTURA BÁSICA DEL ORDENADOR
Los primeros dispositivos que encontramos en un ordenador son: Altavoces Pantalla o Monitor Teclado y ratón Periféricos de entrada Periférico de salida Periférico de salida Impresora Escáner Periférico de salida Periférico de entrada y……….. La CAJA o Torre

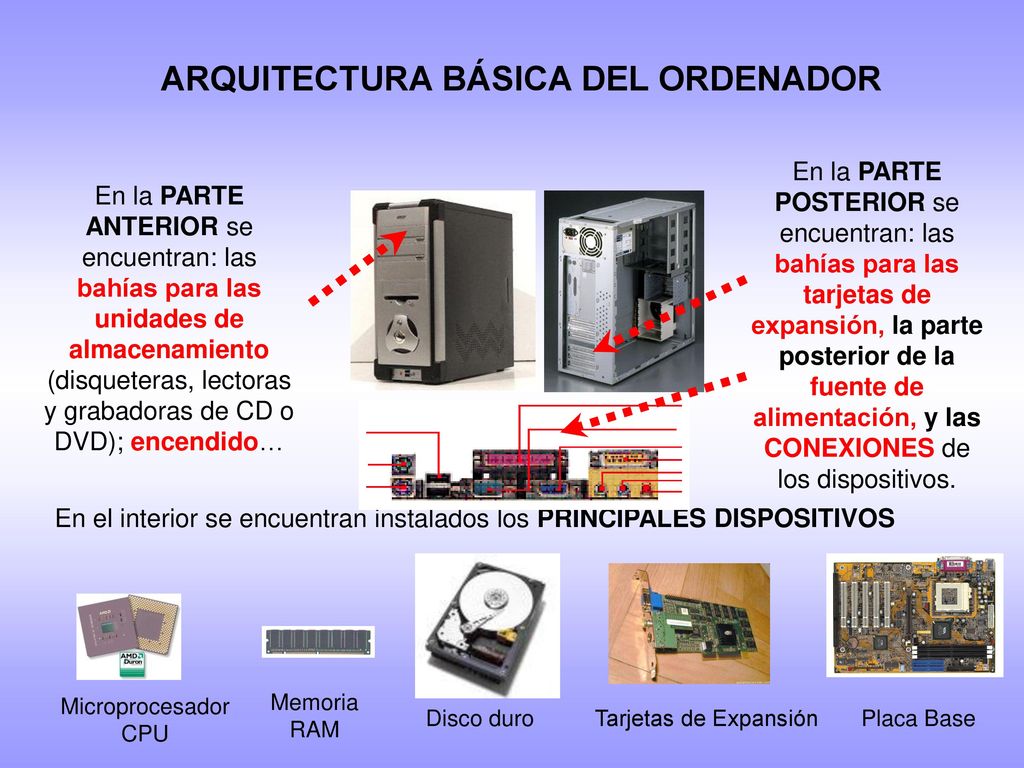

7 ARQUITECTURA BÁSICA DEL ORDENADOR
En la PARTE POSTERIOR se encuentran: las bahías para las tarjetas de expansión, la parte posterior de la fuente de alimentación, y las CONEXIONES de los dispositivos. En la PARTE ANTERIOR se encuentran: las bahías para las unidades de almacenamiento (disqueteras, lectoras y grabadoras de CD o DVD); encendido… En el interior se encuentran instalados los PRINCIPALES DISPOSITIVOS Memoria RAM Microprocesador CPU Disco duro Tarjetas de Expansión Placa Base

8 Conectores Memoria RAM
Altavoces Tarjeta de sonido Tarjeta gráfica Monitor Teclado Ratón Tarjeta gráfica Conectores externos Ranuras PCI La PLACA BASE Ranura AGP Zócalo del Microprocesador Tarjeta de red Microprocesador Conexión de alimentación Pila Fuente alimentación CHIPSET Conectores Memoria RAM BIOS Conectores IDE RAM Disco duro Grabador DVD Disquetera

9 UNIDADES DE MEDIDA La unidad más pequeña de información en un ordenador corresponde a un dígito binario, es decir, un cero o un uno. A este dígito se le denomina bit, abreviatura de las palabras inglesas binary digit. Al conjunto de 8 bits se le denomina byte. Según esto, cada carácter esta representado por un byte, que a su vez esta constituido por 8 bits. 1 bit = uno posición sí o no 1 byte = 8 bits Estas unidades de medida resultan muy pequeñas. En la siguiente tabla se muestra los múltiplos. 1 kilobyte (KB) = 1024 bytes 1 Megabyte (MB) = 1024 Kb 1 Gigabyte (GB) = 1024 Mb 1 Terabyte (TB) = 1024 Gb El motivo por el que la proporción entre las distintas magnitudes sea de 1024 se debe a que es la potencia de base 2 que más se aproxima al múltiplo es 210=1024. Equivale al prefijo kilo.
