ADOBE PRESENTADO POR. YINETH DAYANNA CASTIBLANCO LEÓN NORMA CABARCAS

Presentación del tema: "ADOBE PRESENTADO POR. YINETH DAYANNA CASTIBLANCO LEÓN NORMA CABARCAS"— Transcripción de la presentación:

1 ADOBE PRESENTADO POR. YINETH DAYANNA CASTIBLANCO LEÓN NORMA CABARCAS
LUISA GONGORA

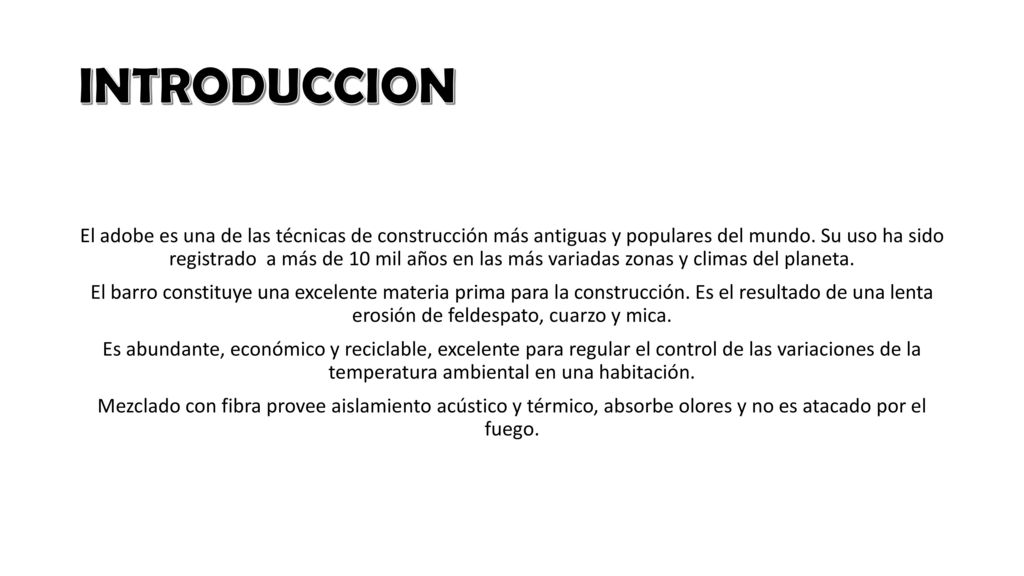

2 INTRODUCCION El adobe es una de las técnicas de construcción más antiguas y populares del mundo. Su uso ha sido registrado a más de 10 mil años en las más variadas zonas y climas del planeta. El barro constituye una excelente materia prima para la construcción. Es el resultado de una lenta erosión de feldespato, cuarzo y mica. Es abundante, económico y reciclable, excelente para regular el control de las variaciones de la temperatura ambiental en una habitación. Mezclado con fibra provee aislamiento acústico y térmico, absorbe olores y no es atacado por el fuego.

3 ADOBE El adobe es una masa de barro mezclada con paja o algún tipo de fibra, moldeado en forma rectangular y secado al aire. Se pegan con mortero de cal - arena o con barro. Es una masa de barro mezclada con paja o fibra.

4 DIMENSION El ADOBE es un ladrillo hecho con barro, la mezcla ideal contiene un 20% de arcilla y un 80% de arena. Estos materiales, mezclados con agua, adquieren una forma fluida que permite volcarla en moldes de madera dotadas de las dimensiones y formas adecuadas para cada uso. Cuando parte del agua se evapora, el ladrillo de adobe es entonces capaz de sostenerse por sí mismo. completándose su secado al sol en áreas libres disponibles para tal fin conocidas como “patios de secado”. Después de varios días, para acelerar el secado, los ladrillos son movidos, apoyándolos en una de sus caras laterales. Al cabo de unos pocos días están listos para ser apilados. La cura completa toma unos 30 días, dependiendo de las dimensiones de los adobes. Para ese momento el ladrillo es ya tan fuerte como el cemento.

5 Prueba de granulometría:
Esta prueba se debe realizar antes de empezar con la elaboración de los adobes, determinaremos que porcentajes tiene nuestro suelo de arcilla, limo y tierra. Los porcentajes ideales son 20% arcilla , un 80% tierra y los limos no deben superar el 20% ya que podrían debilitar el adobe, así que unos porcentajes buenos podrían ser 20% arcilla, 15% limos y 65% tierra. La tierra que usemos no debe ser negra o de huerto, tampoco debe tener materia orgánica (raíces, ramas, hojas…) aunque si que se usara para la elaboración de los adobes materia orgánica como puede ser paja sin semillas o esparto.

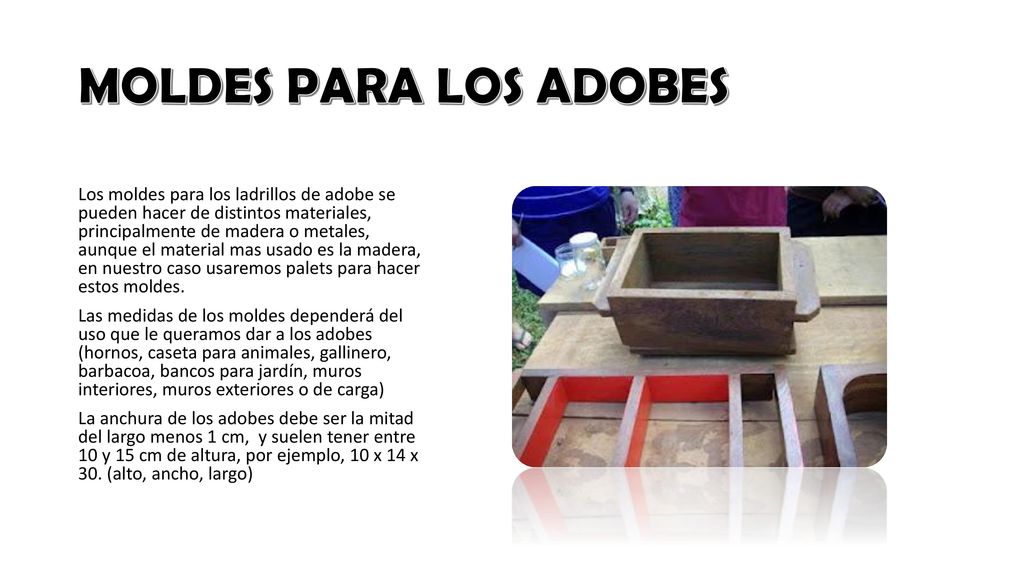

6 MOLDES PARA LOS ADOBES Los moldes para los ladrillos de adobe se pueden hacer de distintos materiales, principalmente de madera o metales, aunque el material mas usado es la madera, en nuestro caso usaremos palets para hacer estos moldes. Las medidas de los moldes dependerá del uso que le queramos dar a los adobes (hornos, caseta para animales, gallinero, barbacoa, bancos para jardín, muros interiores, muros exteriores o de carga) La anchura de los adobes debe ser la mitad del largo menos 1 cm, y suelen tener entre 10 y 15 cm de altura, por ejemplo, 10 x 14 x 30. (alto, ancho, largo)

7 UNIDAD O BLOQUE DE ADOBE

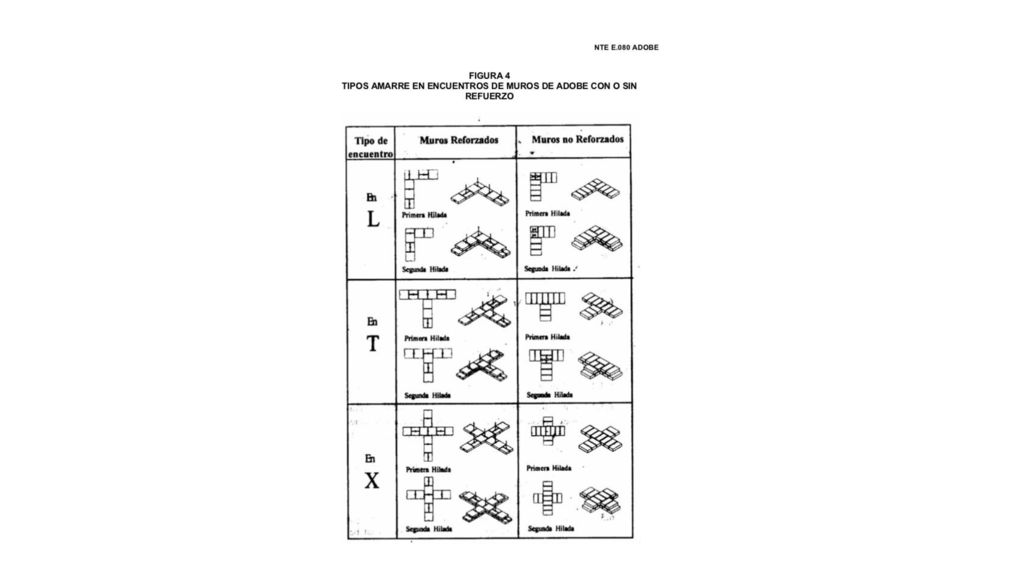

8 NORMA TÉCNICA DE EDIFICACIÓN E.080 ADOBE

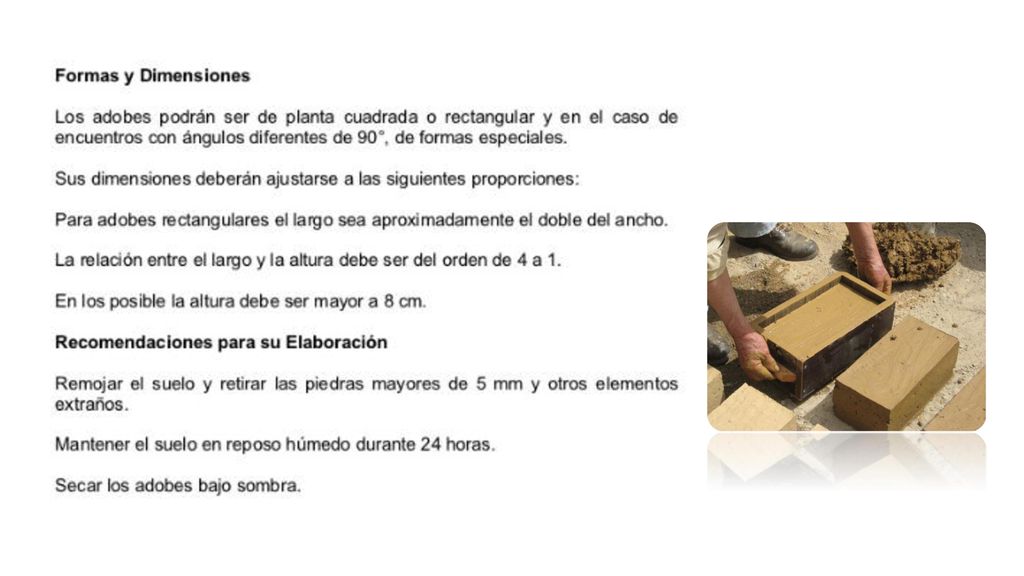

9

10 COMPORTAMIENTO SÍSMICO DE LAS CONSTRUCCIONES EN ADOBE

11

12

13

14 TAPIA DE ADOBE

15 PIEDRA ADOBE

16 CIBERGRAFIA uperficies.html#
