HORNO SOLAR DE BARRO Oriol Balliu oriol@rocamare.com.

Presentación del tema: "HORNO SOLAR DE BARRO Oriol Balliu oriol@rocamare.com."— Transcripción de la presentación:

1 HORNO SOLAR DE BARRO Oriol Balliu

2 Horno solar de barro Oriol Balliu 1. Excavación

3 2. Bancada de piedra y mortero de cal
Horno solar de barro Oriol Balliu 2. Bancada de piedra y mortero de cal

4 3. Colocación de la masa de barro y paja
Horno solar de barro Oriol Balliu 3. Colocación de la masa de barro y paja

5 Horno solar de barro Oriol Balliu 4. La mezcla de tierra y agua se hizo con hormigonera convencional y la paja se añadió con los pies

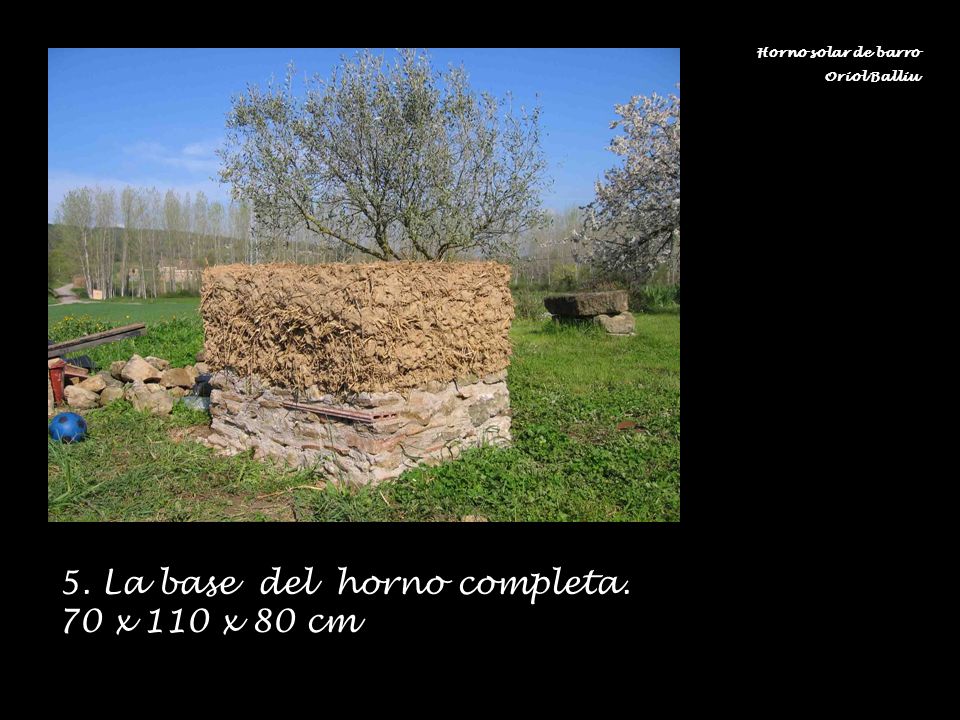

6 5. La base del horno completa. 70 x 110 x 80 cm
Horno solar de barro Oriol Balliu 5. La base del horno completa x 110 x 80 cm

7 6. Colocación del marco, altura 20 cm
Horno solar de barro Oriol Balliu 6. Colocación del marco, altura 20 cm

8 Horno solar de barro Oriol Balliu 7. Detalle del anclaje

9 Horno solar de barro Oriol Balliu 8. El marco instalado

10 9. Enlucido monocapa con tierra, arena, fibra y estabilizado a la cal
Horno solar de barro Oriol Balliu 9. Enlucido monocapa con tierra, arena, fibra y estabilizado a la cal

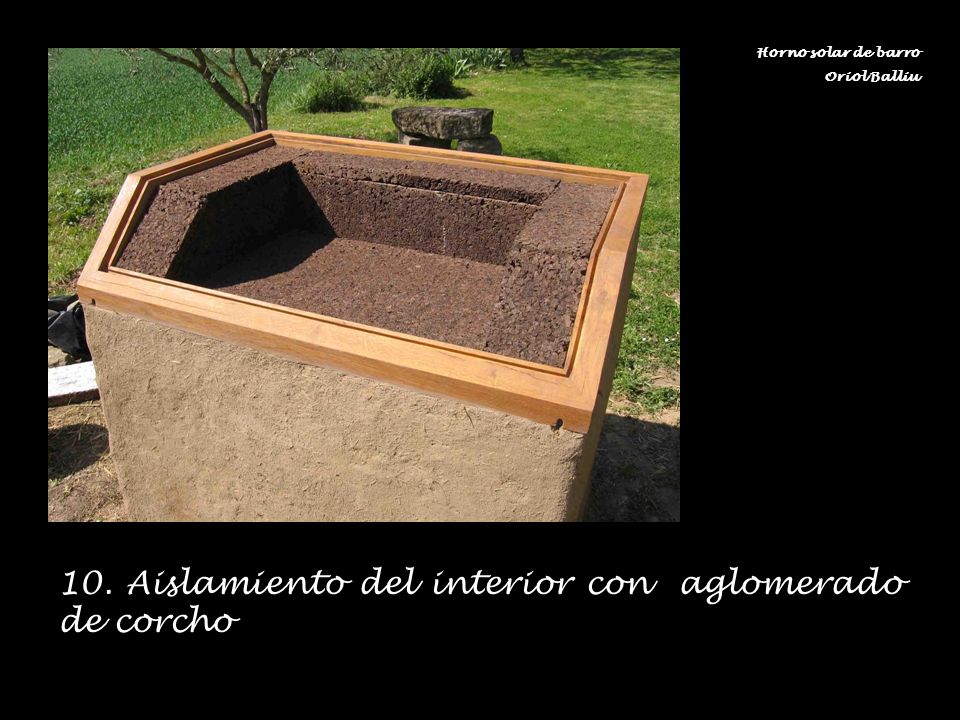

11 10. Aislamiento del interior con aglomerado de corcho
Horno solar de barro Oriol Balliu 10. Aislamiento del interior con aglomerado de corcho

12 11. Acabado del interior con aluminio reciclado de imprenta
Horno solar de barro Oriol Balliu 11. Acabado del interior con aluminio reciclado de imprenta

13 Horno solar de barro Oriol Balliu 12. Tapa de cristal óptico

14 13. El horno acabado. Sin reflectores externos alcanza 100 ºC.
Horno solar de barro Oriol Balliu 13. El horno acabado. Sin reflectores externos alcanza 100 ºC. Espacio útil 50 x 70 x 20 cm

15 13. Vista del reflector externo, con el que se alcanzan los 120 ºC.
Horno solar de barro Oriol Balliu 13. Vista del reflector externo, con el que se alcanzan los 120 ºC.
