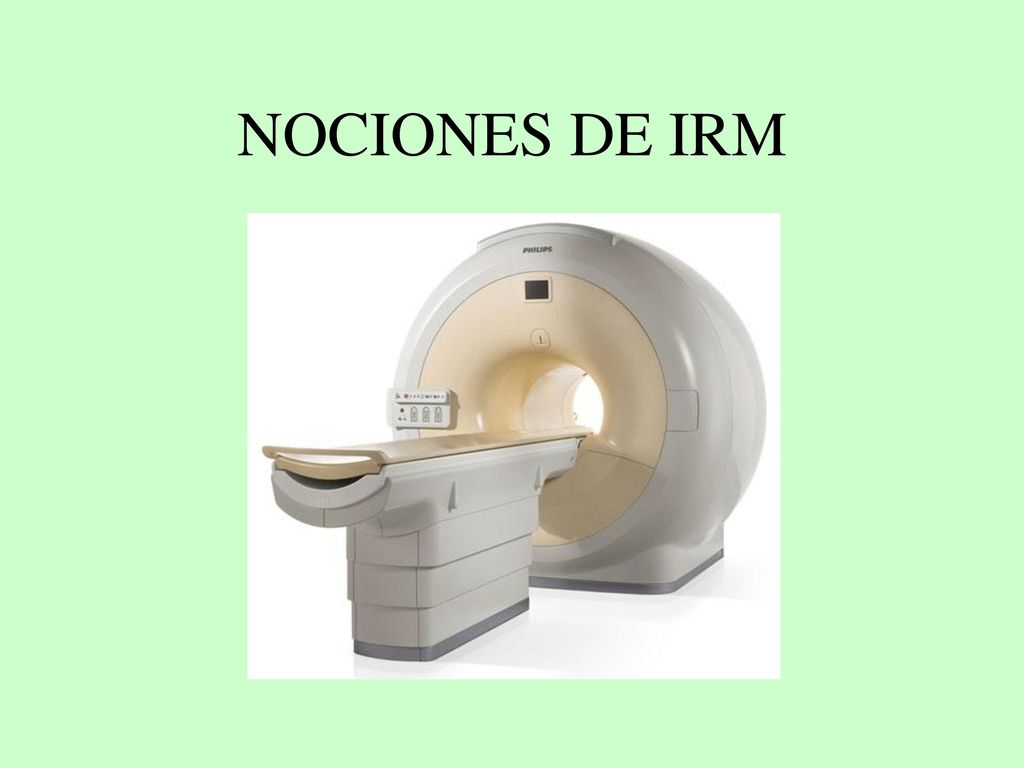

1 NOCIONES DE IRM

2 NOCIONES DE IRM

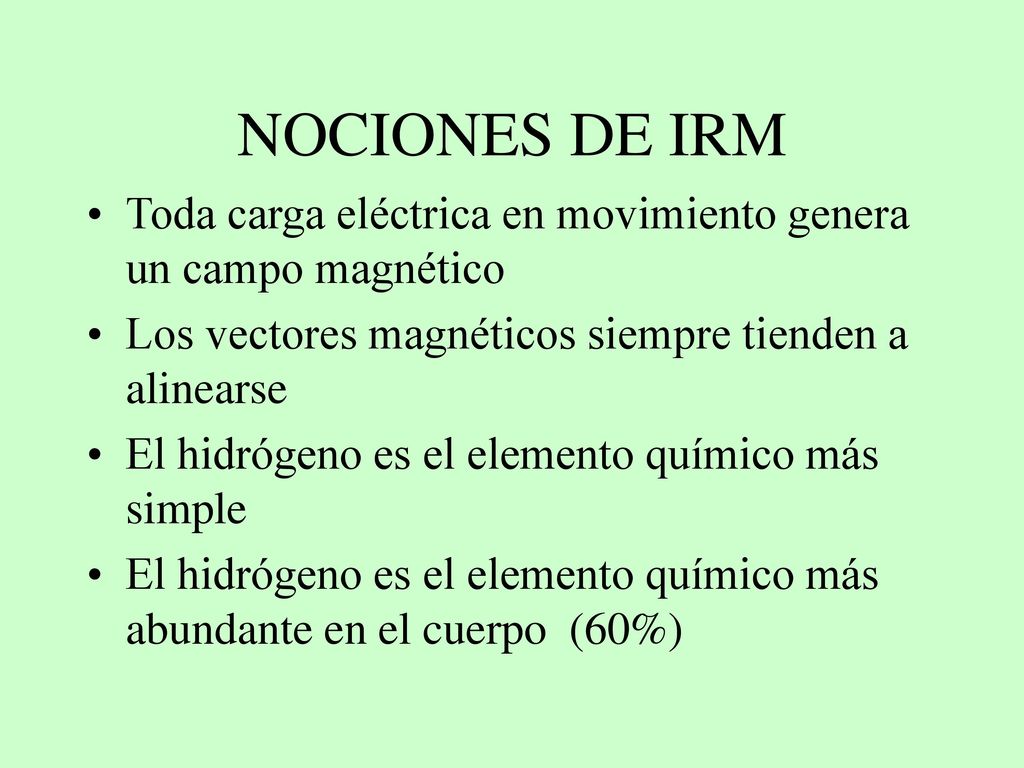

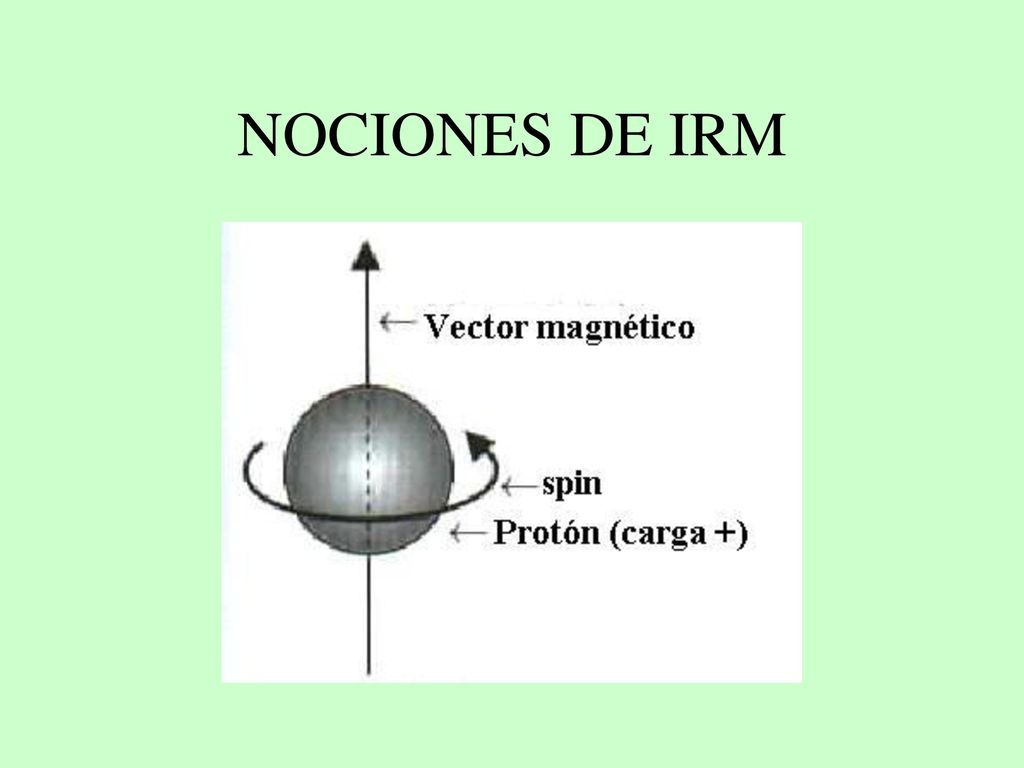

3 NOCIONES DE IRM Toda carga eléctrica en movimiento genera un campo magnético Los vectores magnéticos siempre tienden a alinearse El hidrógeno es el elemento químico más simple El hidrógeno es el elemento químico más abundante en el cuerpo (60%)

4 NOCIONES DE IRM

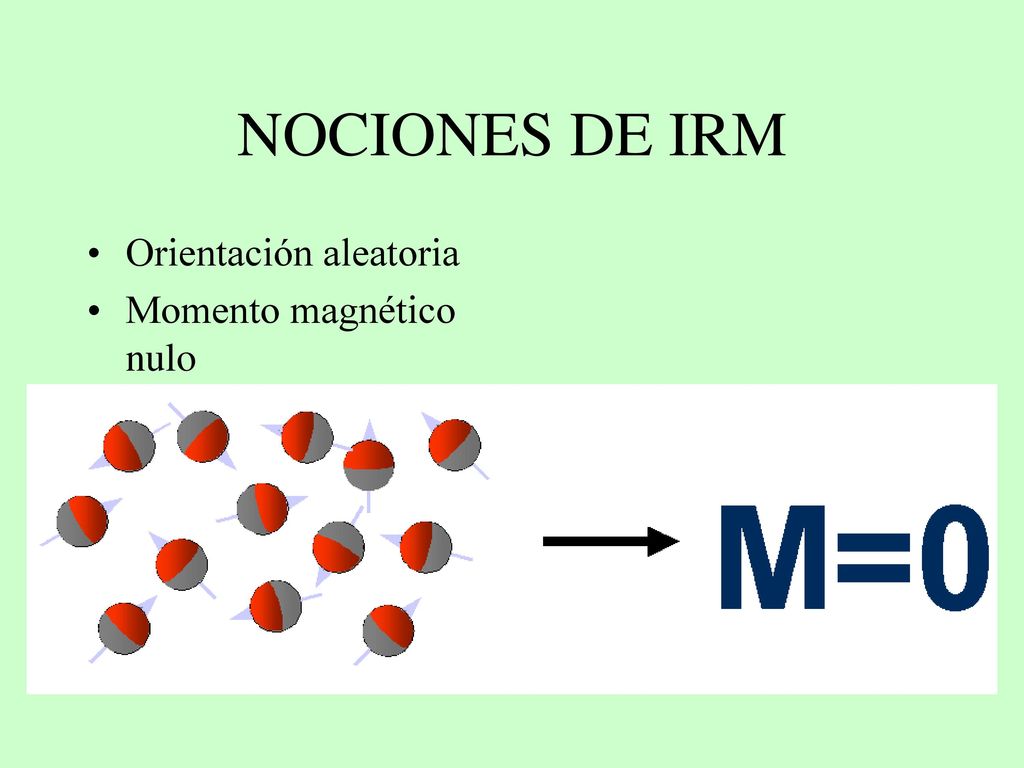

5 NOCIONES DE IRM Orientación aleatoria Momento magnético nulo

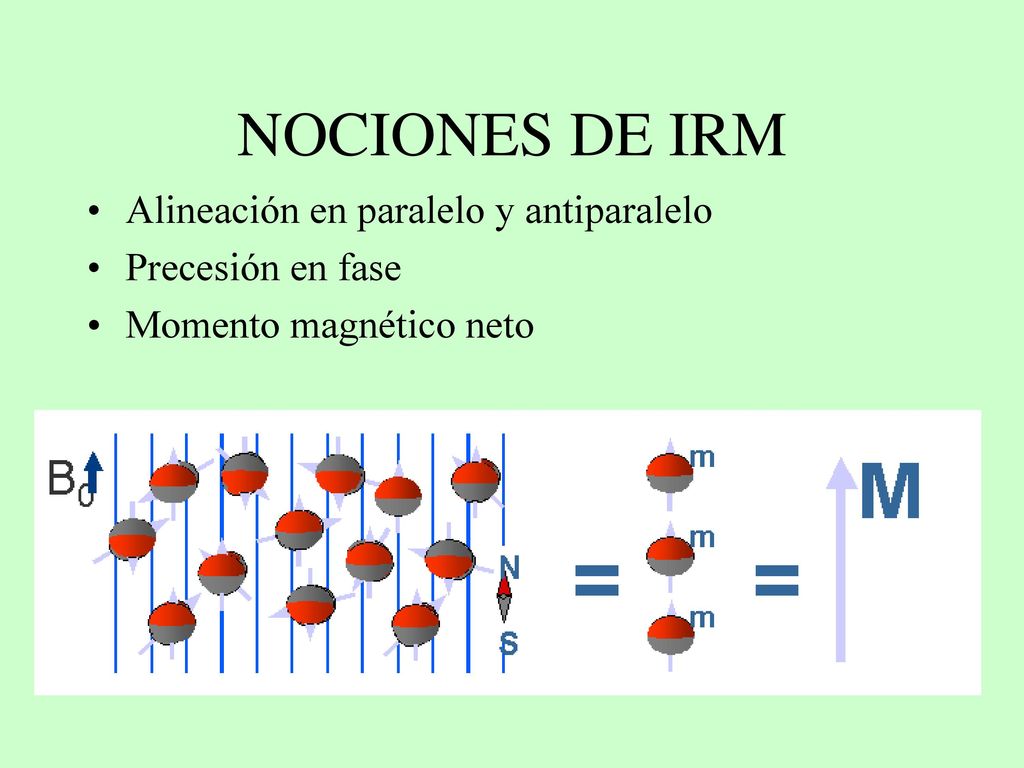

6 NOCIONES DE IRM Alineación en paralelo y antiparalelo
Precesión en fase Momento magnético neto

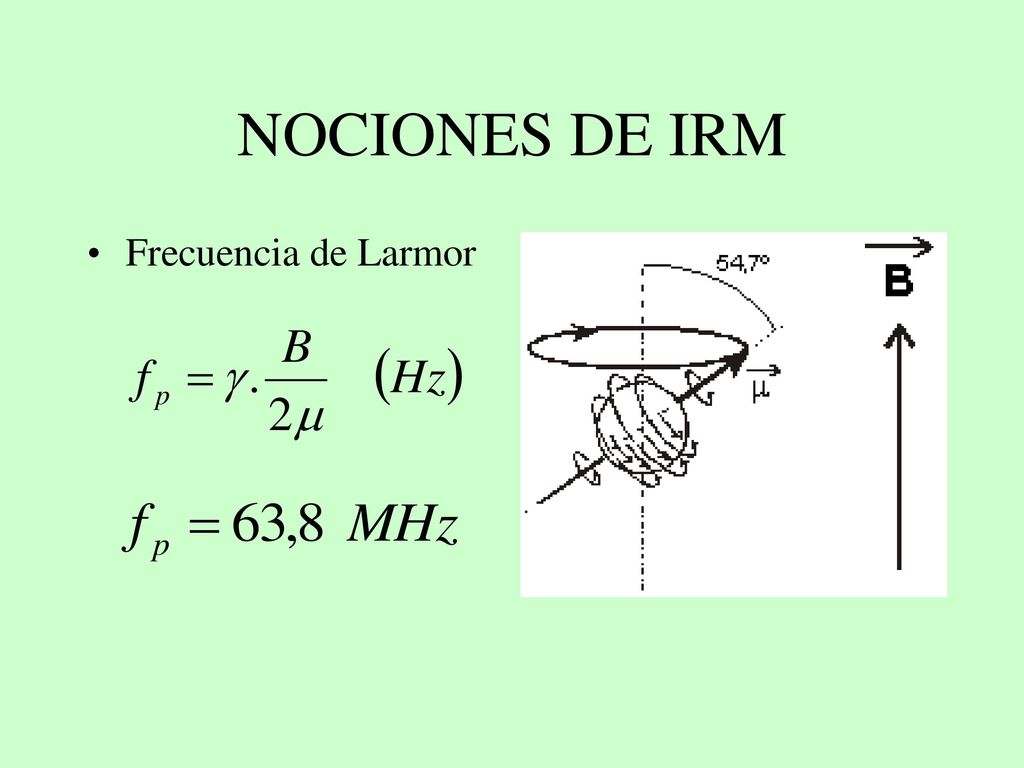

7 NOCIONES DE IRM Frecuencia de Larmor

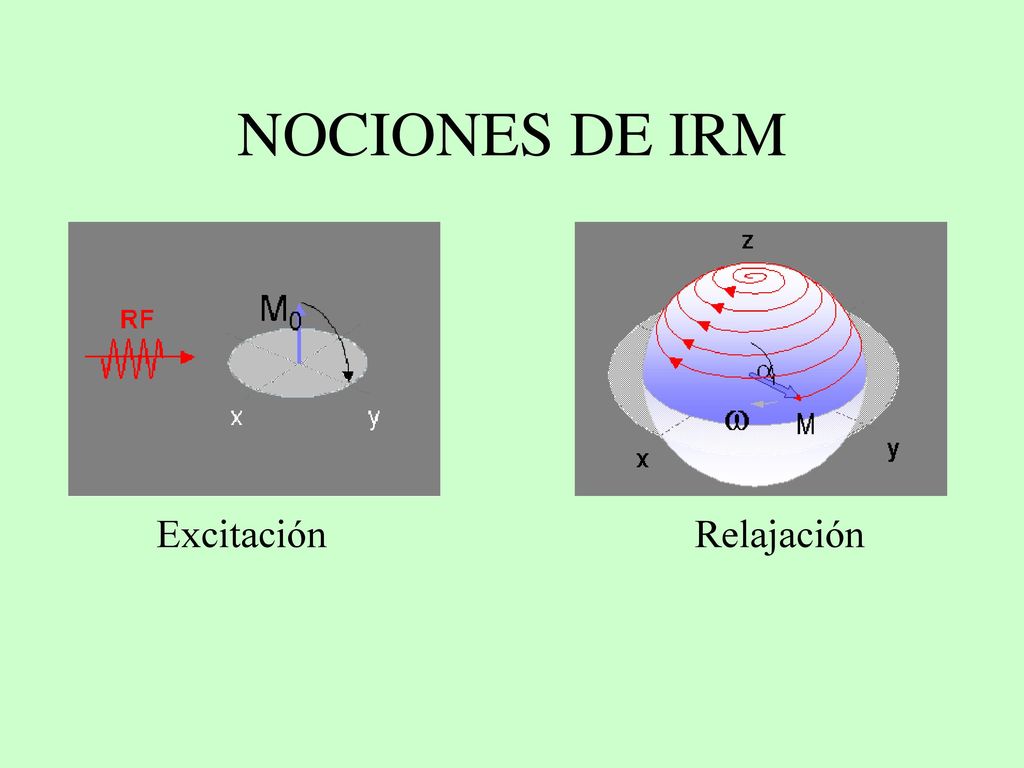

8 NOCIONES DE IRM Excitación Relajación

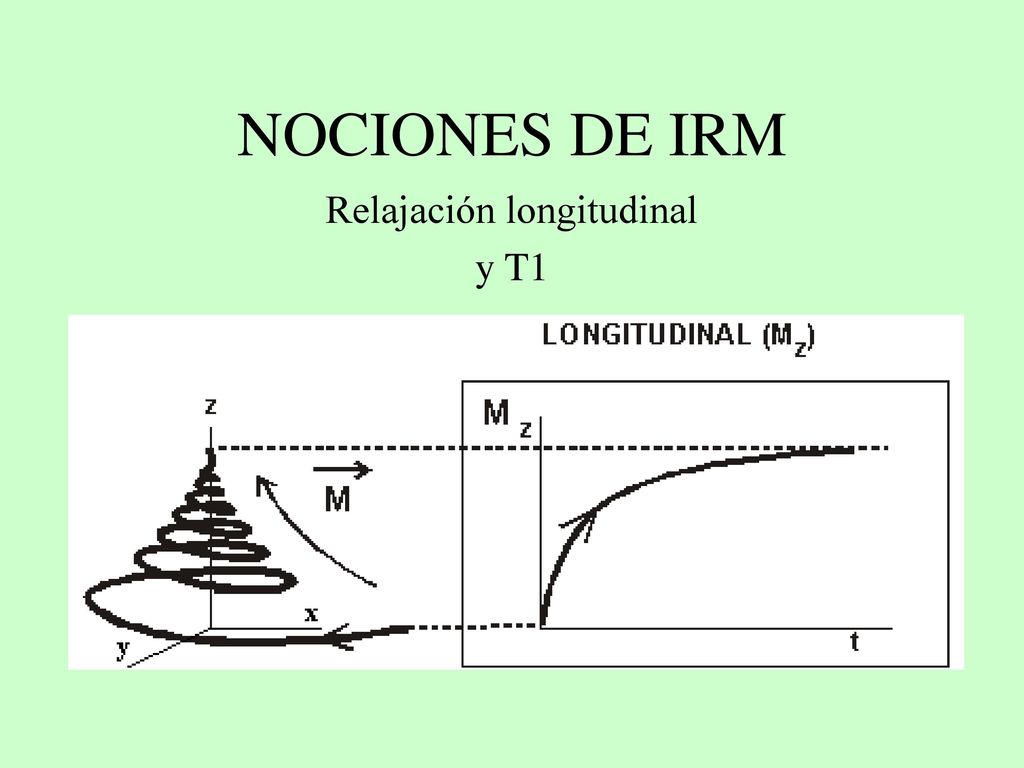

9 Relajación longitudinal
NOCIONES DE IRM Relajación longitudinal y T1

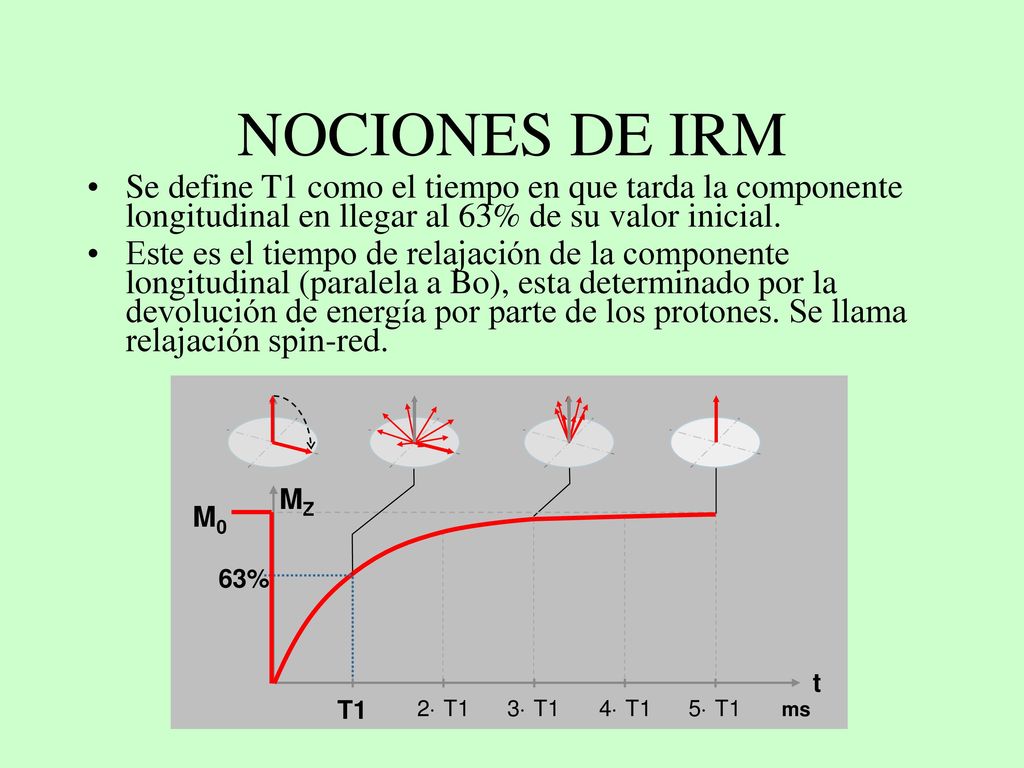

10 NOCIONES DE IRM Se define T1 como el tiempo en que tarda la componente longitudinal en llegar al 63% de su valor inicial. Este es el tiempo de relajación de la componente longitudinal (paralela a Bo), esta determinado por la devolución de energía por parte de los protones. Se llama relajación spin-red. MZ M0 63% t T1 2×T1 3×T1 4×T1 5×T1 ms

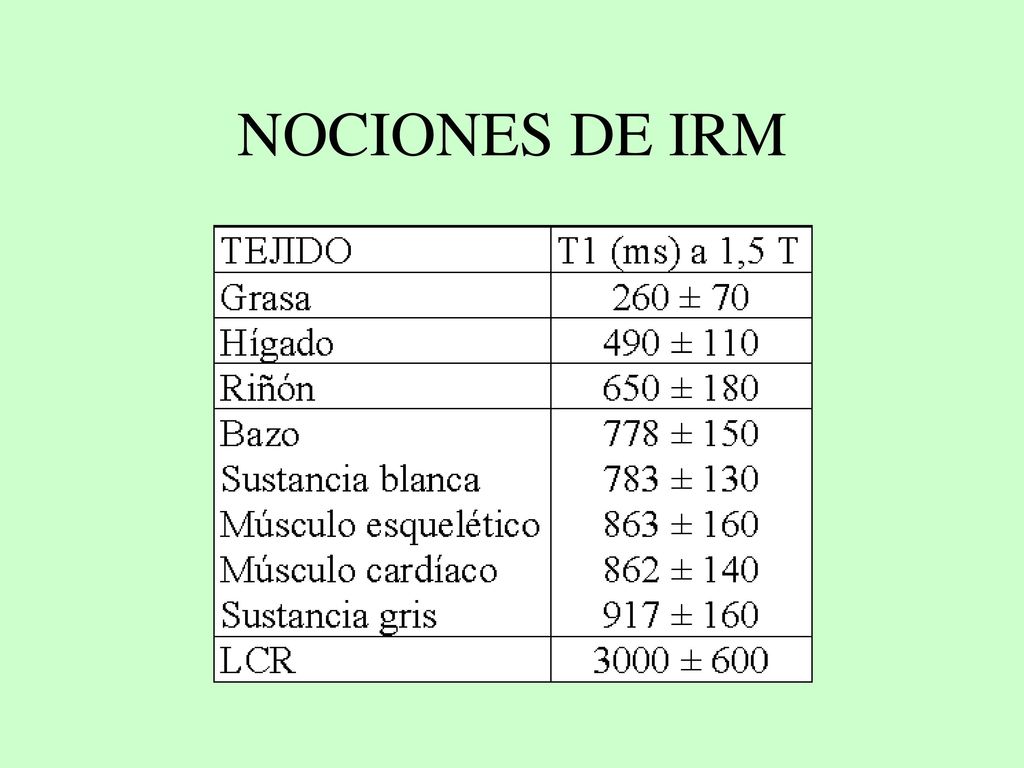

11 NOCIONES DE IRM

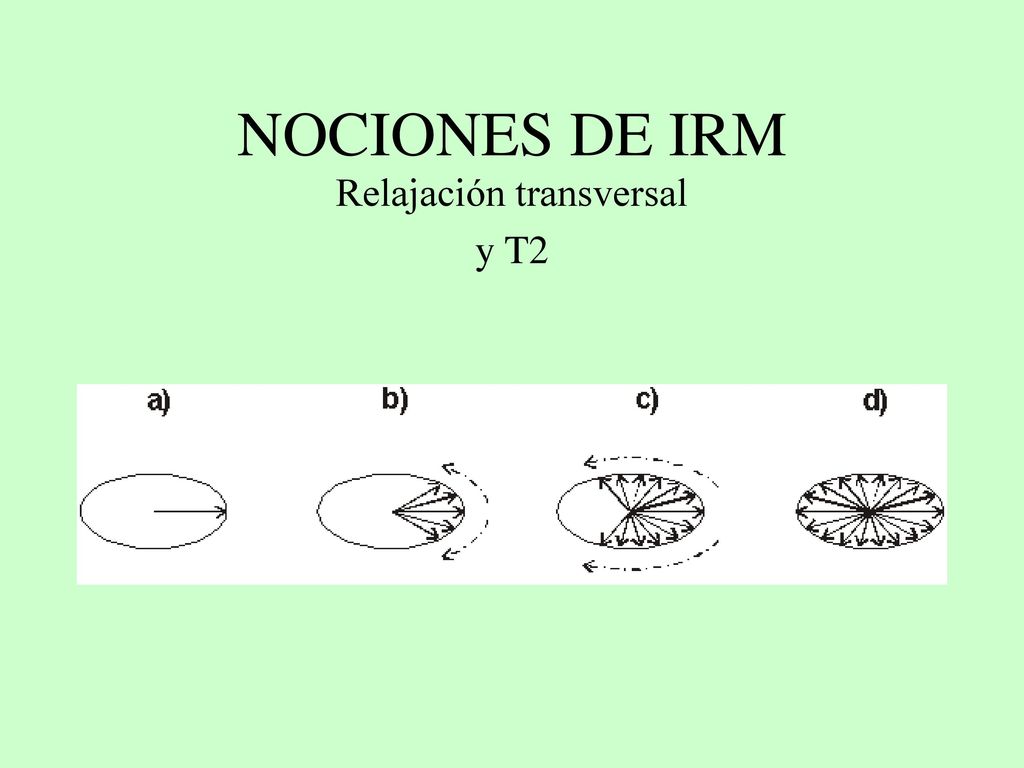

12 Relajación transversal
NOCIONES DE IRM Relajación transversal y T2

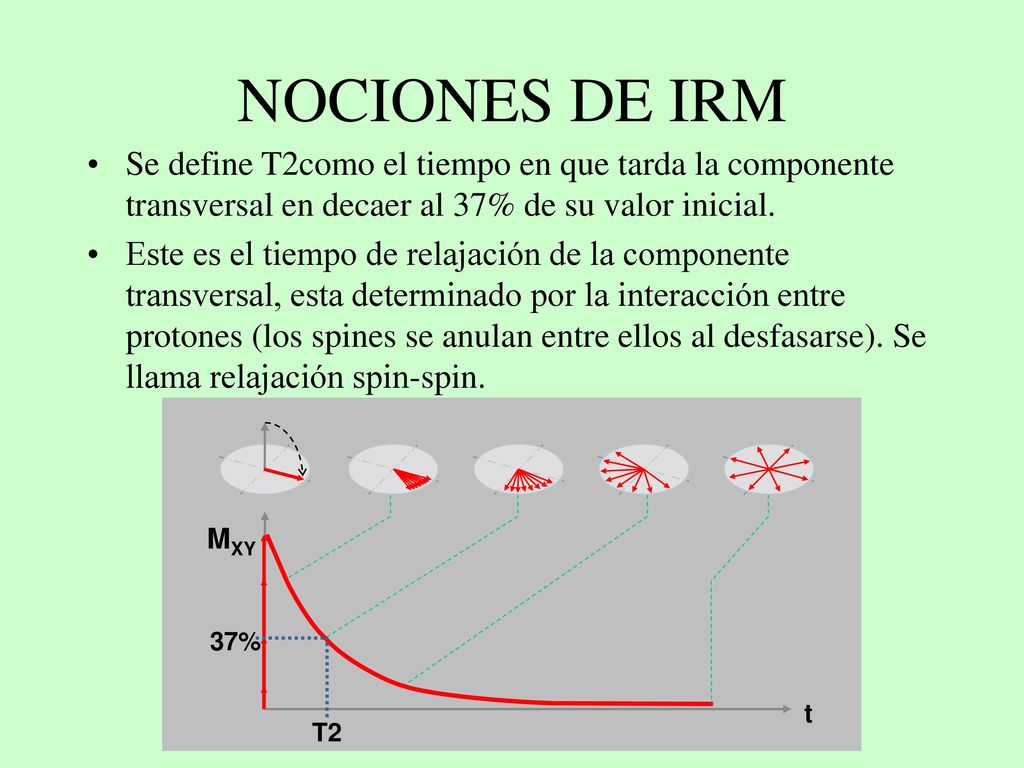

13 NOCIONES DE IRM Se define T2como el tiempo en que tarda la componente transversal en decaer al 37% de su valor inicial. Este es el tiempo de relajación de la componente transversal, esta determinado por la interacción entre protones (los spines se anulan entre ellos al desfasarse). Se llama relajación spin-spin. MXY 37% t T2

14 NOCIONES DE IRM

15 NOCIONES DE IRM

16 NOCIONES DE IRM

17 NOCIONES DE IRM

18 NOCIONES DE IRM T T DP

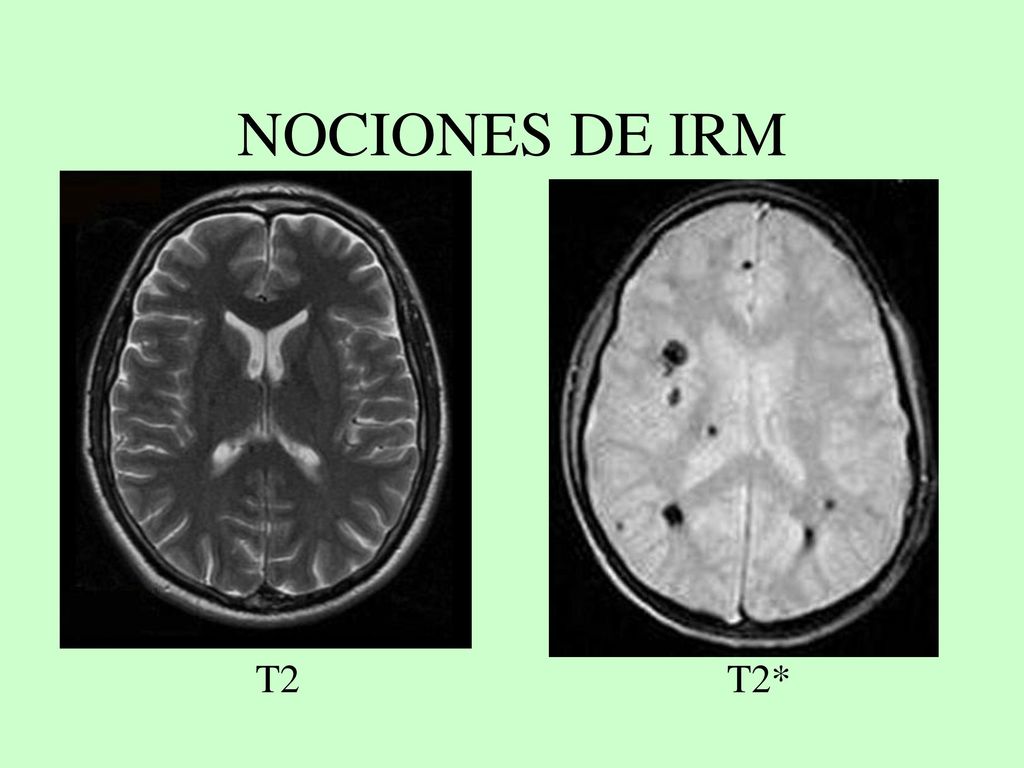

19 NOCIONES DE IRM T T2*

20 NOCIONES DE IRM Secuencias saturadas
T FLAIR

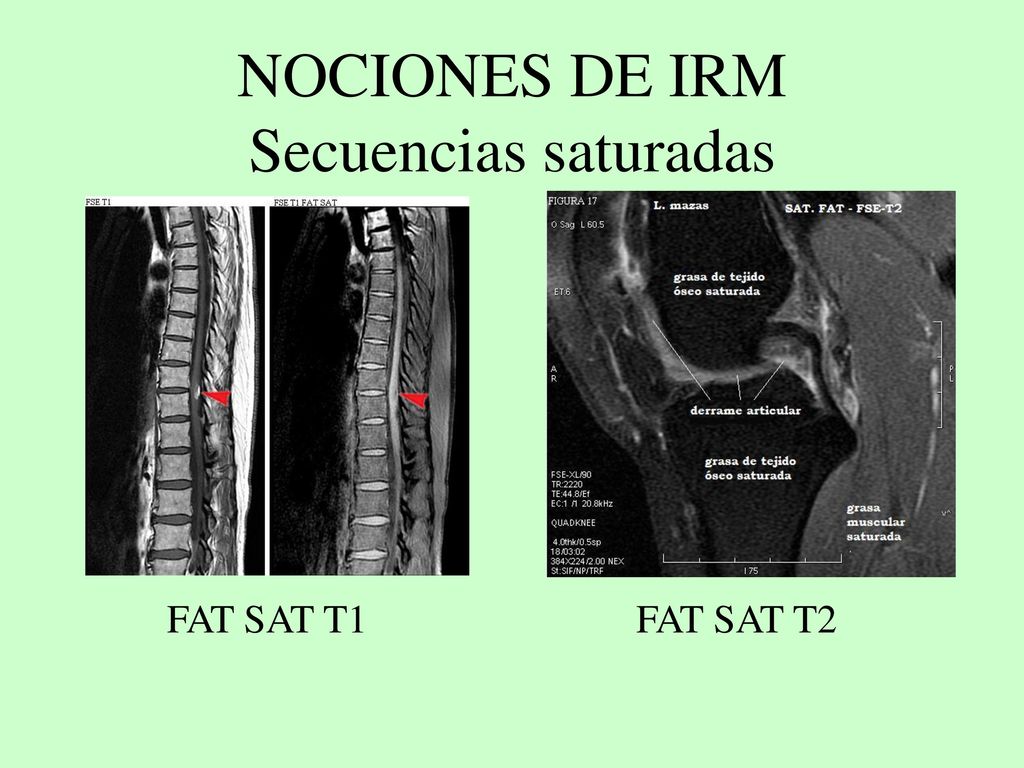

21 NOCIONES DE IRM Secuencias saturadas
FAT SAT T FAT SAT T2

22 NOCIONES DE IRM

23 NOCIONES DE IRM

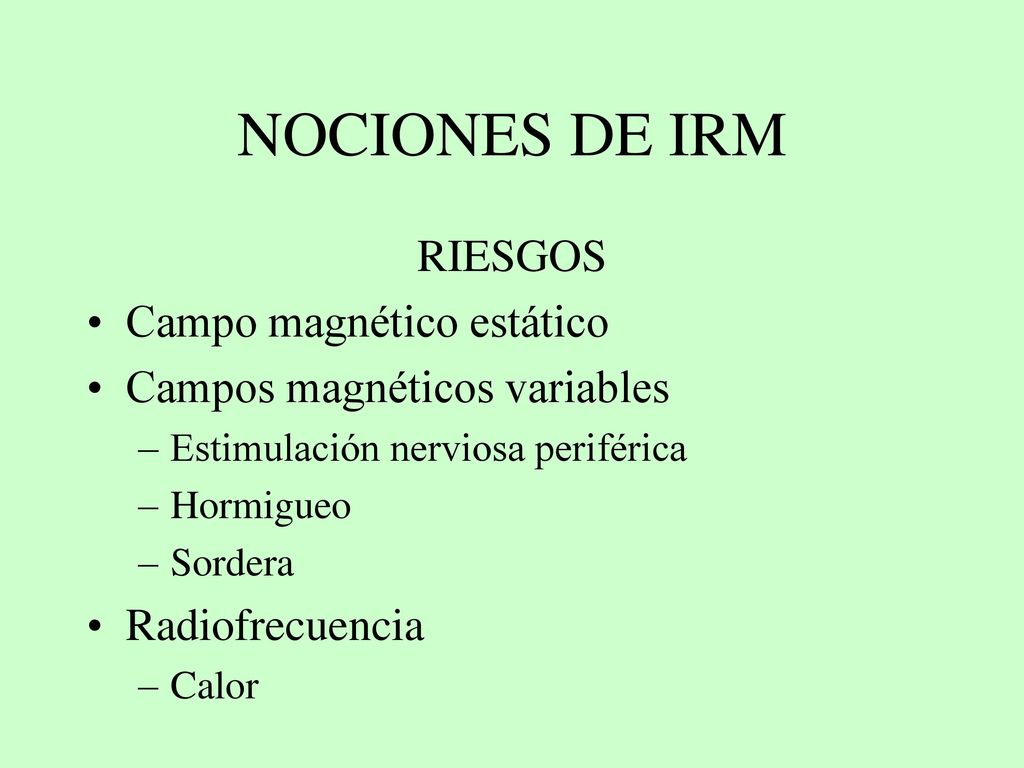

24 NOCIONES DE IRM RIESGOS Campo magnético estático
Campos magnéticos variables Estimulación nerviosa periférica Hormigueo Sordera Radiofrecuencia Calor

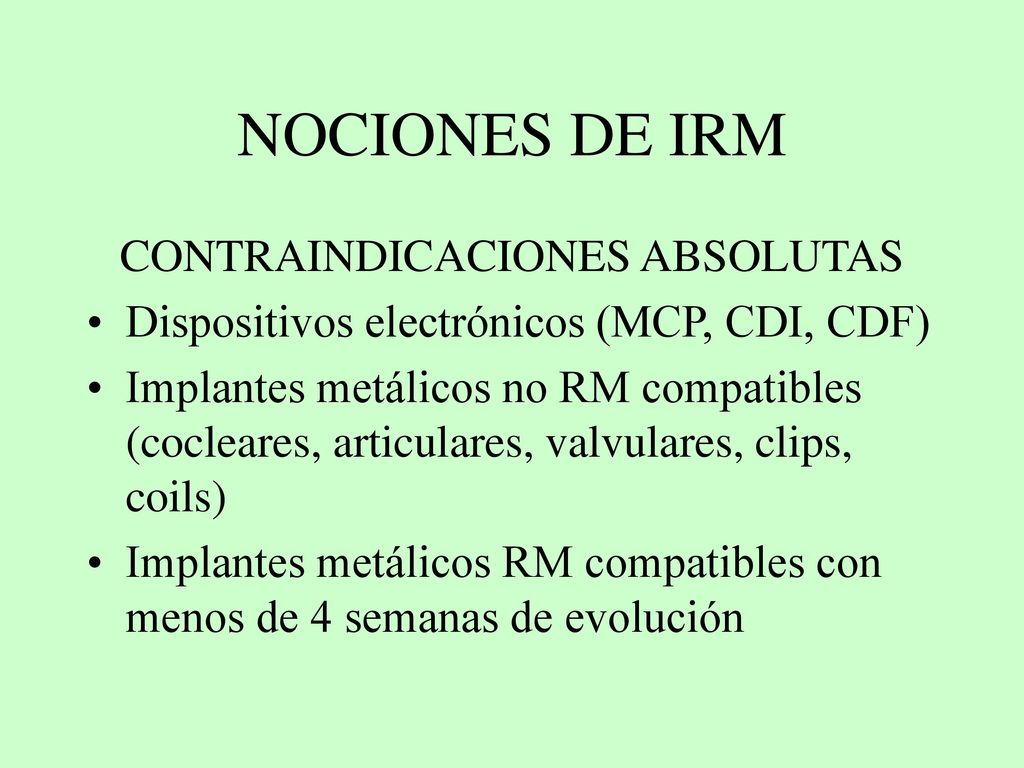

25 CONTRAINDICACIONES ABSOLUTAS
NOCIONES DE IRM CONTRAINDICACIONES ABSOLUTAS Dispositivos electrónicos (MCP, CDI, CDF) Implantes metálicos no RM compatibles (cocleares, articulares, valvulares, clips, coils) Implantes metálicos RM compatibles con menos de 4 semanas de evolución

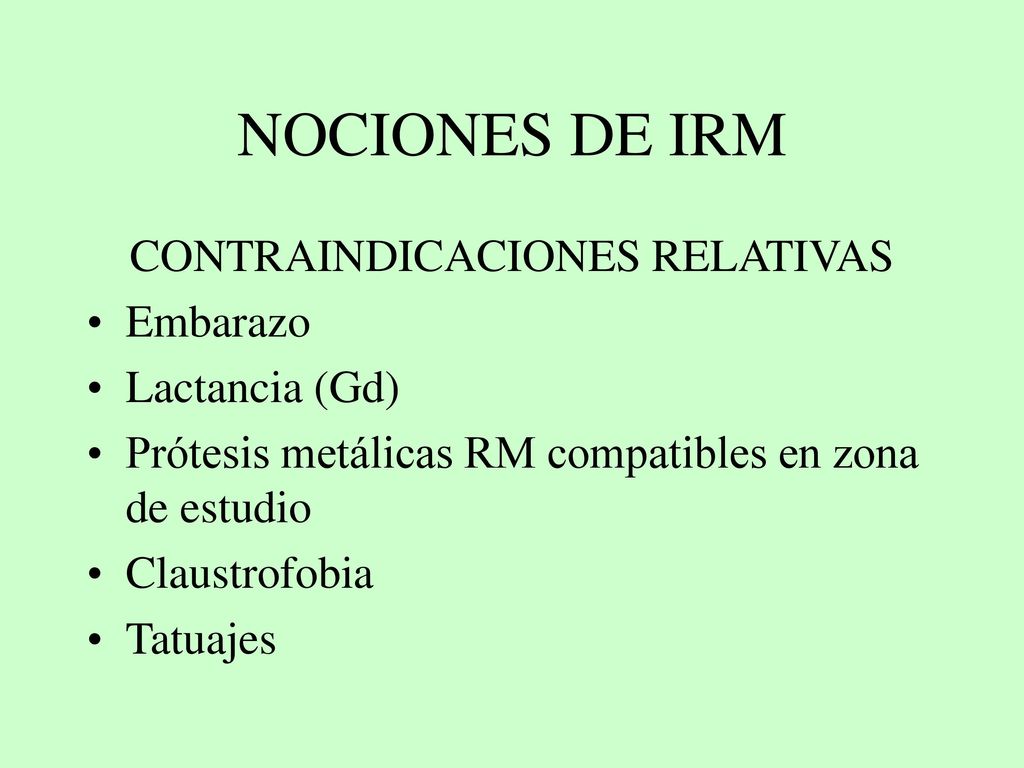

26 CONTRAINDICACIONES RELATIVAS
NOCIONES DE IRM CONTRAINDICACIONES RELATIVAS Embarazo Lactancia (Gd) Prótesis metálicas RM compatibles en zona de estudio Claustrofobia Tatuajes

27 NOCIONES DE IRM MEDIOS DE CONTRASTE Contrastes positivos
Contrastes negativos Marcadores o trazadores

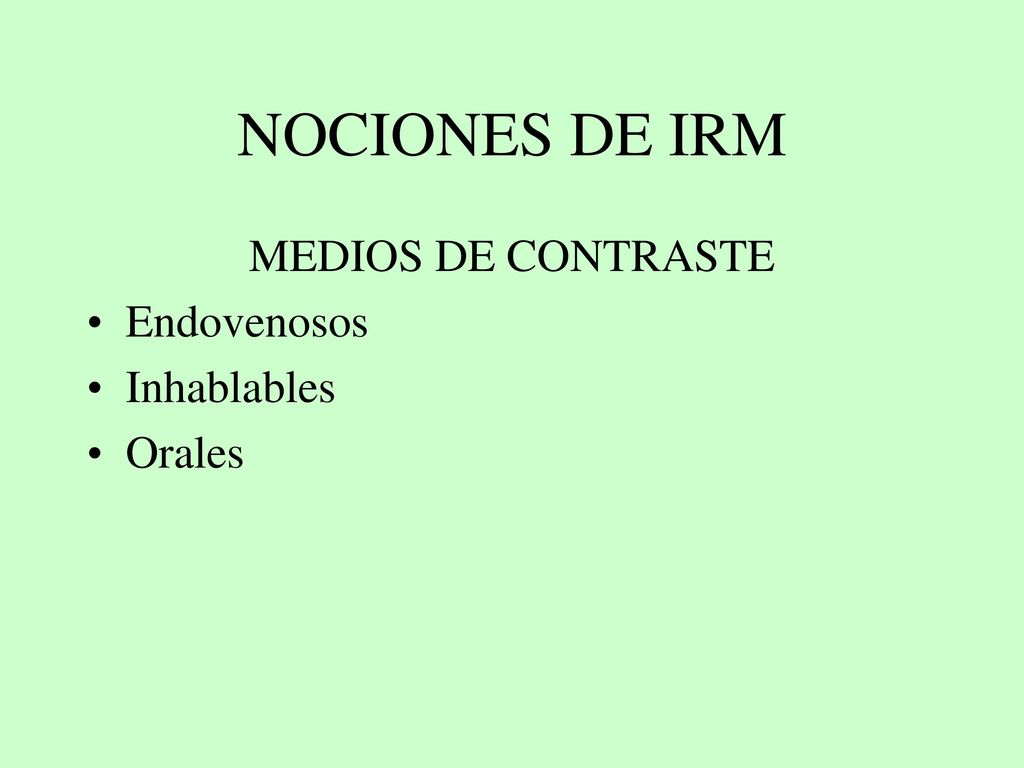

28 NOCIONES DE IRM MEDIOS DE CONTRASTE Endovenosos Inhablables Orales

29 NOCIONES DE IRM MEDIOS DE CONTRASTE Gadolinio (Gd) Disprosio (Dy)
Manganeso (Mn) Compuestos de óxidos de hierro

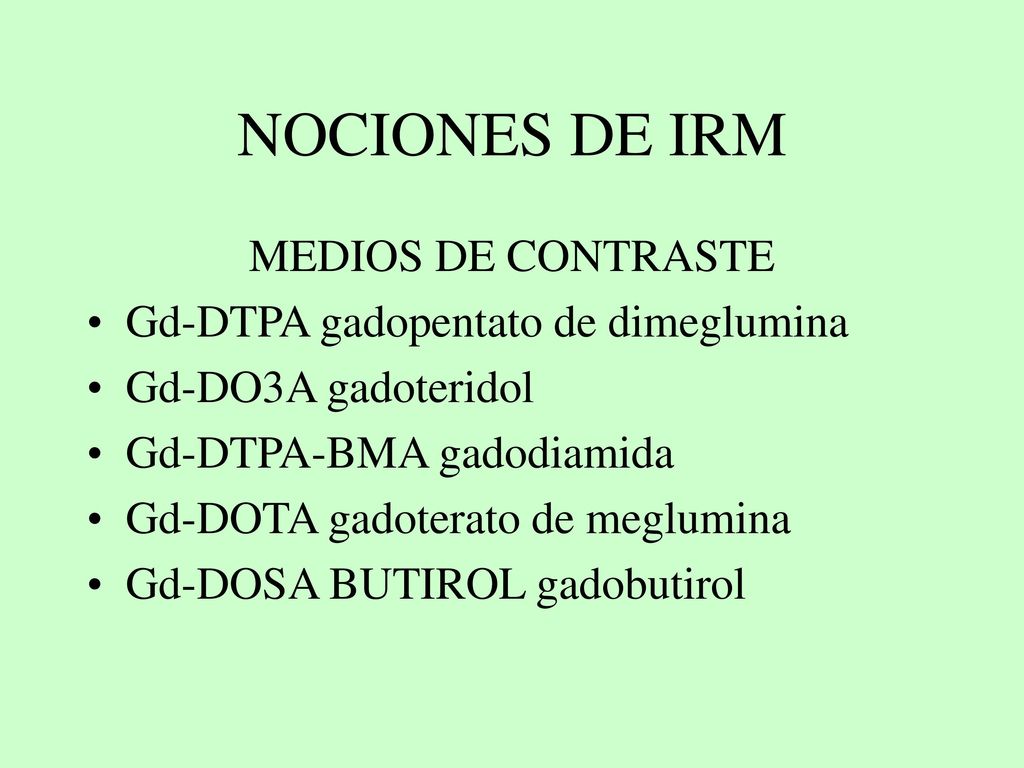

30 NOCIONES DE IRM MEDIOS DE CONTRASTE Gd-DTPA gadopentato de dimeglumina
Gd-DO3A gadoteridol Gd-DTPA-BMA gadodiamida Gd-DOTA gadoterato de meglumina Gd-DOSA BUTIROL gadobutirol

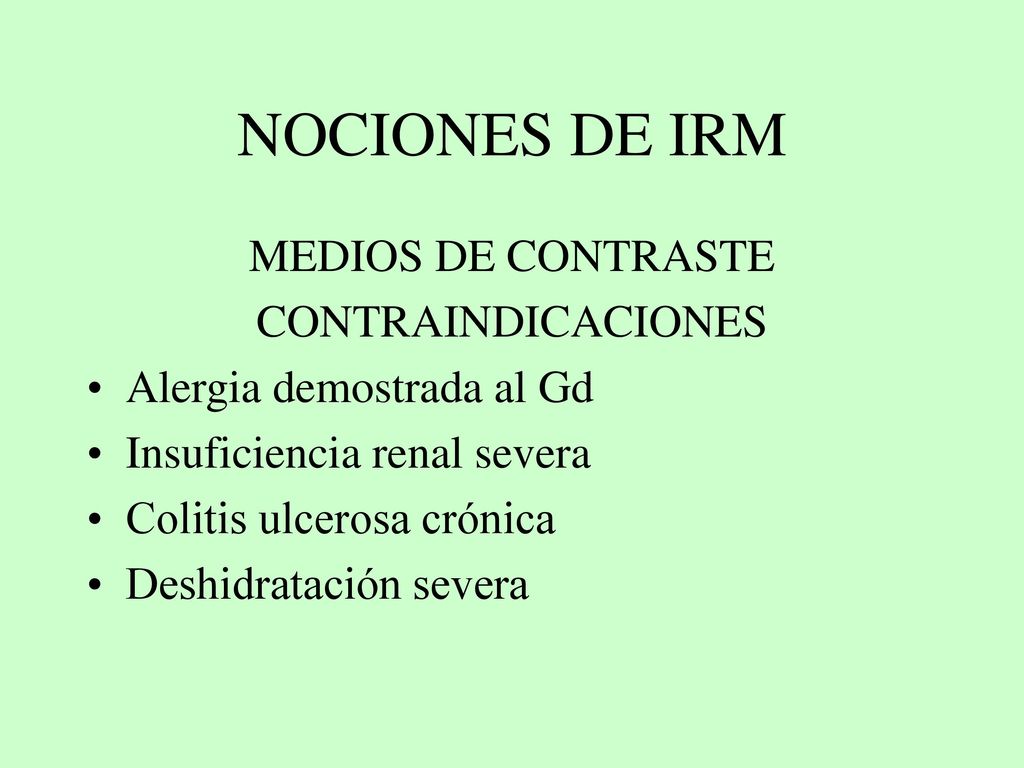

31 NOCIONES DE IRM MEDIOS DE CONTRASTE CONTRAINDICACIONES
Alergia demostrada al Gd Insuficiencia renal severa Colitis ulcerosa crónica Deshidratación severa
