“Process Dashboard (PD)”

Presentación del tema: "“Process Dashboard (PD)”"— Transcripción de la presentación:

1 “Process Dashboard (PD)”
Software de apoyo al Personal Software Process (PSP) Autores: Ken Raisor, Rick Reynolds, David Tuma Fecha: Octubre,2003 Lenguaje: Java Versión: 1.6.1 Página Web:

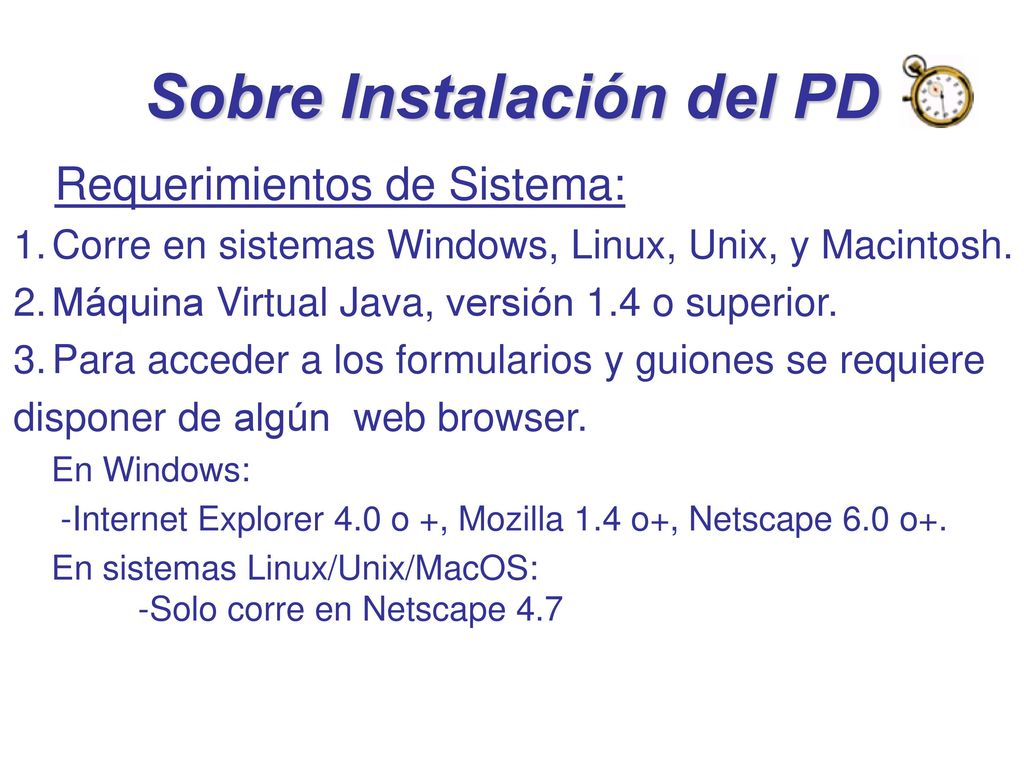

2 Sobre Instalación del PD
Requerimientos de Sistema: Corre en sistemas Windows, Linux, Unix, y Macintosh. Máquina Virtual Java, versión 1.4 o superior. Para acceder a los formularios y guiones se requiere disponer de algún web browser. En Windows: -Internet Explorer 4.0 o +, Mozilla 1.4 o+, Netscape 6.0 o+. En sistemas Linux/Unix/MacOS: -Solo corre en Netscape 4.7

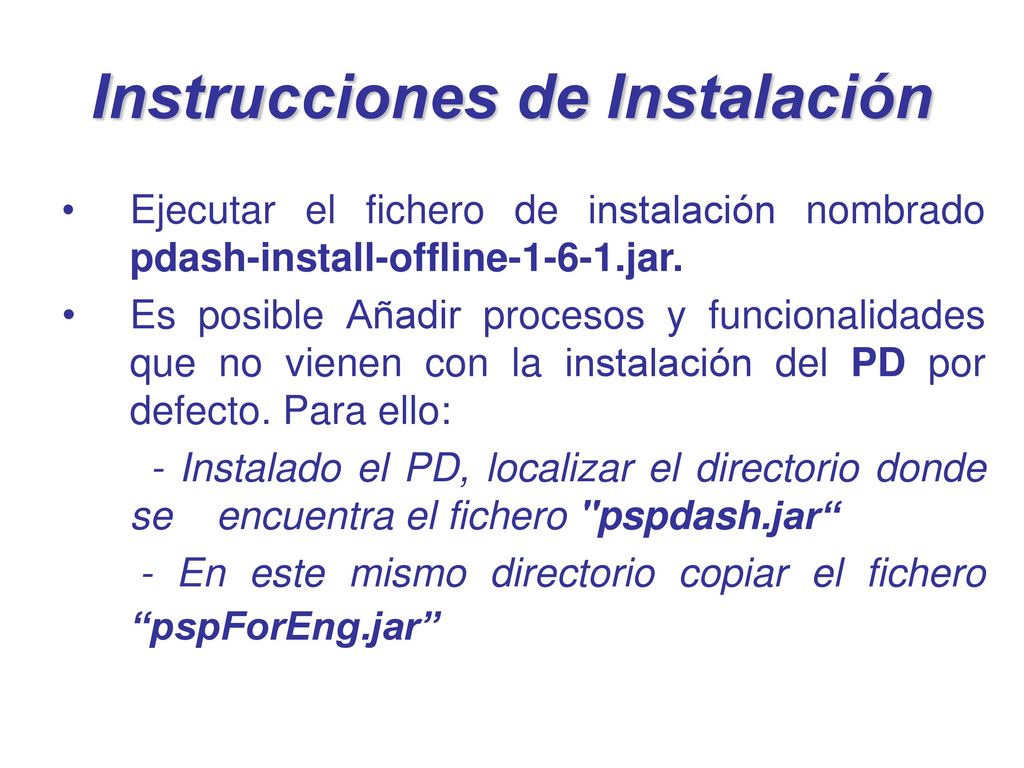

3 Instrucciones de Instalación
Ejecutar el fichero de instalación nombrado pdash-install-offline jar. Es posible Añadir procesos y funcionalidades que no vienen con la instalación del PD por defecto. Para ello: - Instalado el PD, localizar el directorio donde se encuentra el fichero "pspdash.jar“ - En este mismo directorio copiar el fichero “pspForEng.jar”

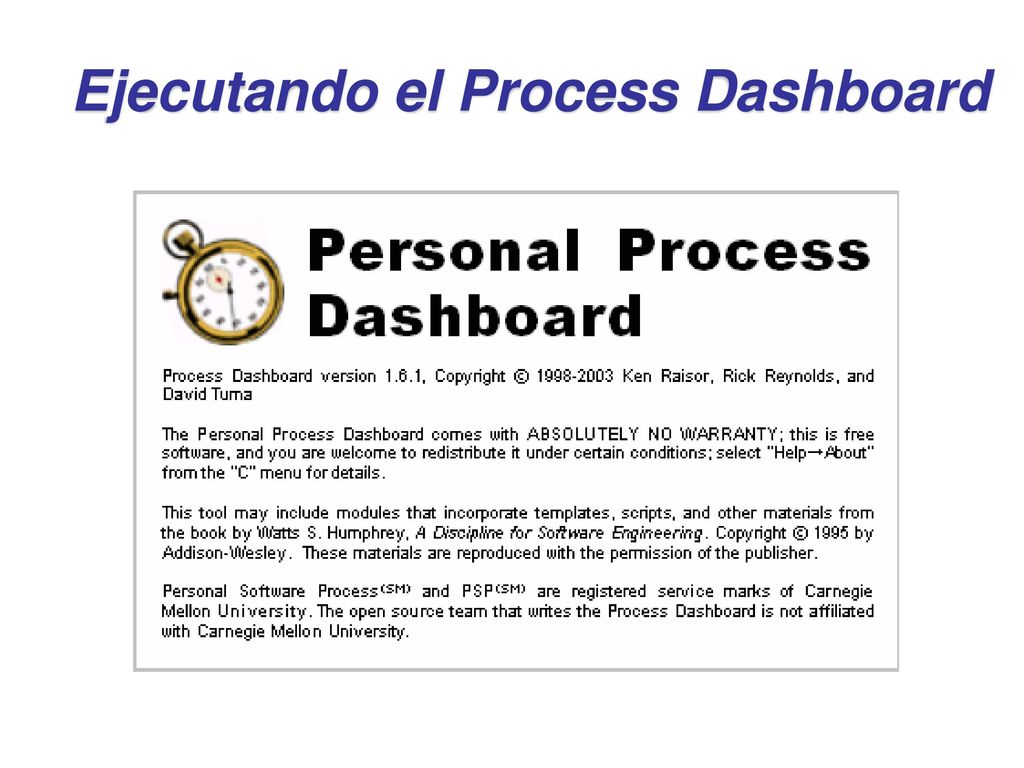

4 Ejecutando el Process Dashboard

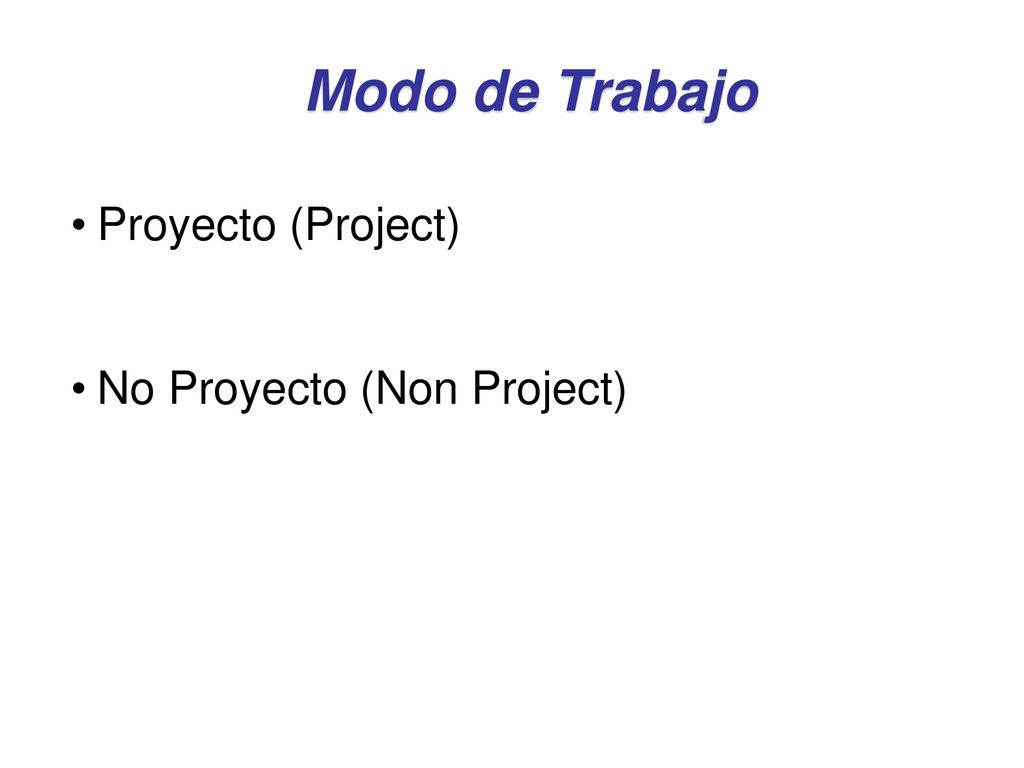

5 Modo de Trabajo Proyecto (Project) No Proyecto (Non Project)

6 Creando un Proyecto 1 2

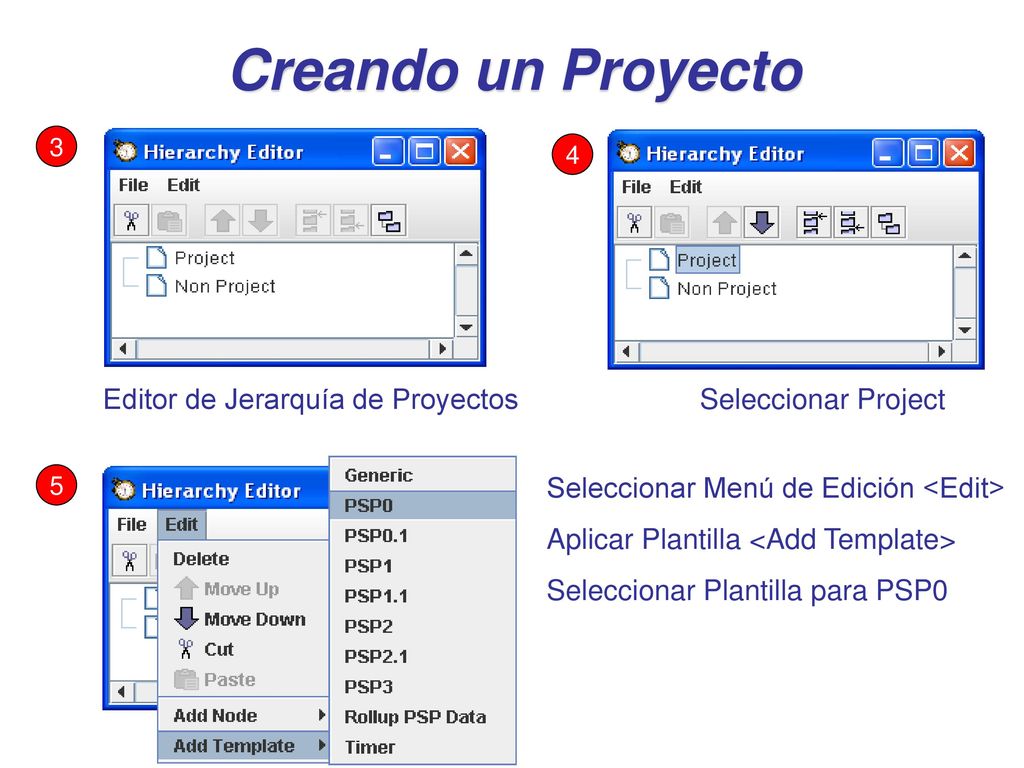

7 Creando un Proyecto Editor de Jerarquía de Proyectos
3 4 Editor de Jerarquía de Proyectos Seleccionar Project 5 Seleccionar Menú de Edición <Edit> Aplicar Plantilla <Add Template> Seleccionar Plantilla para PSP0

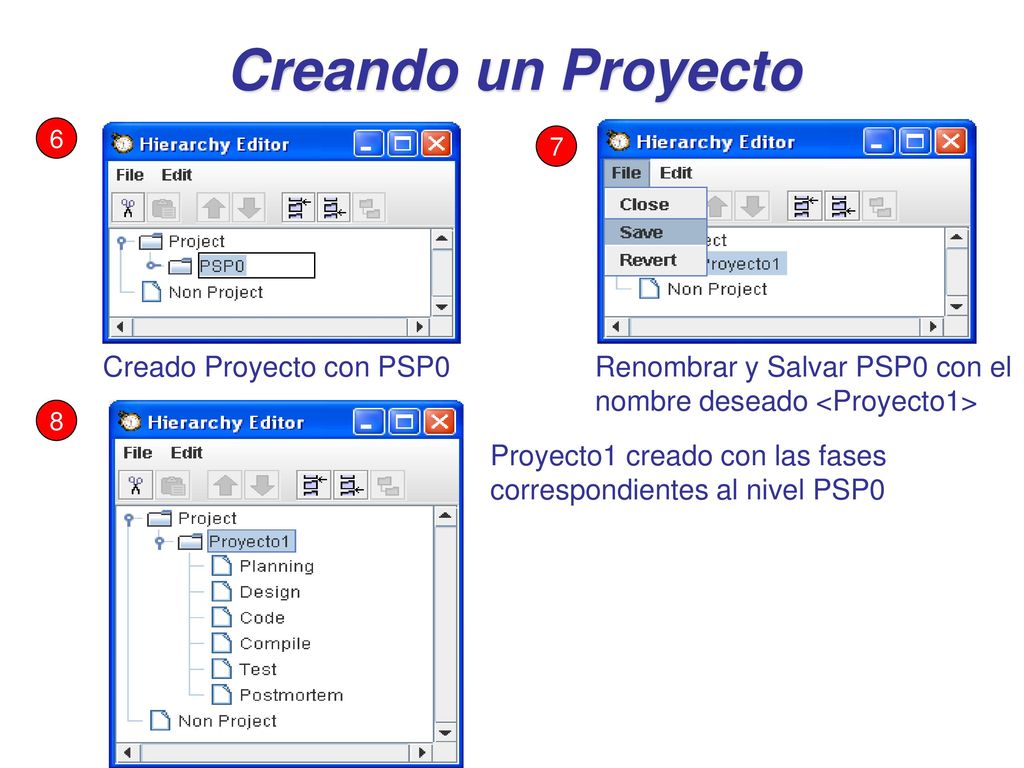

8 Creando un Proyecto Creado Proyecto con PSP0
6 7 Creado Proyecto con PSP0 Renombrar y Salvar PSP0 con el nombre deseado <Proyecto1> 8 Proyecto1 creado con las fases correspondientes al nivel PSP0

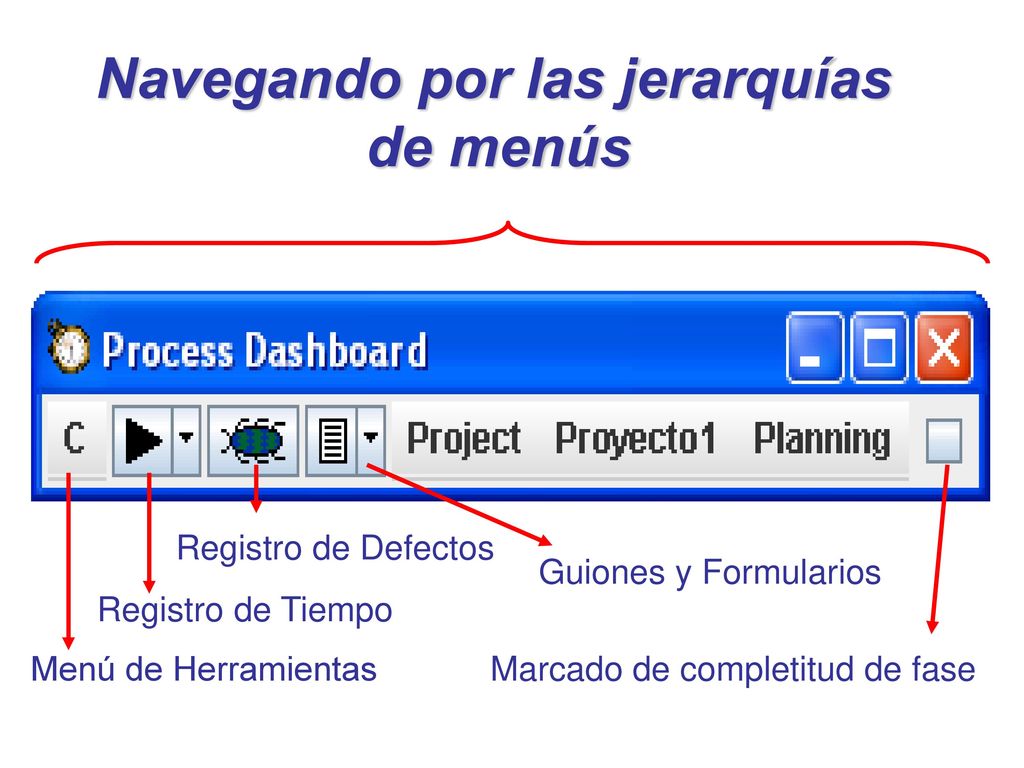

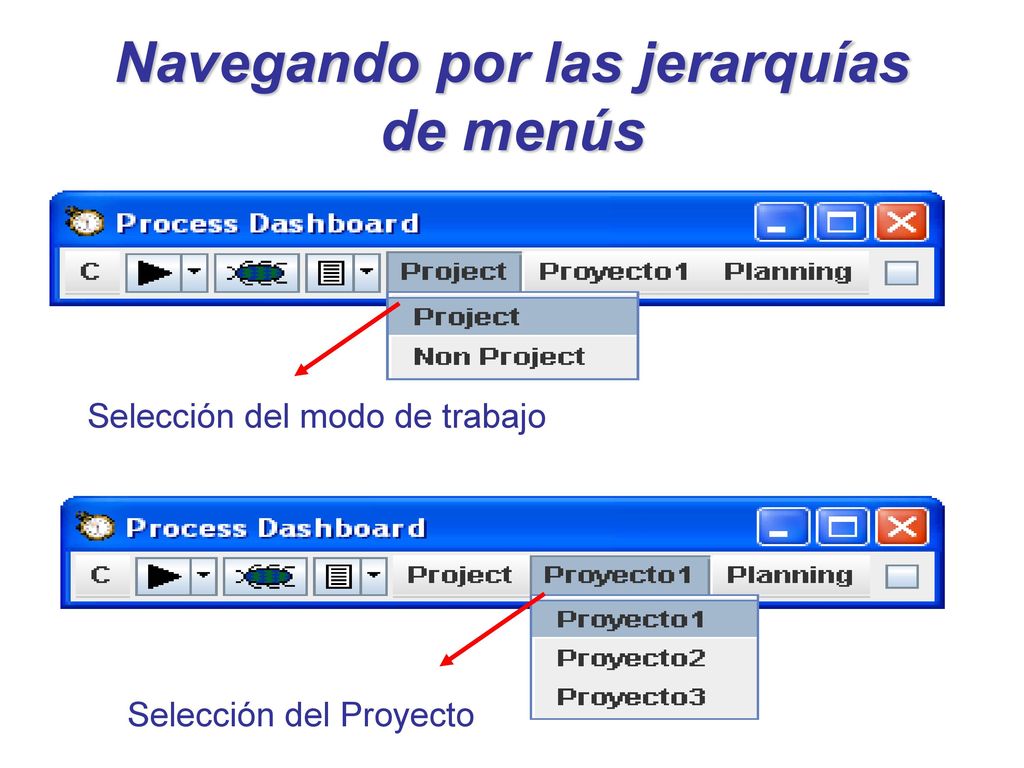

9 Navegando por las jerarquías
de menús Registro de Defectos Guiones y Formularios Registro de Tiempo Menú de Herramientas Marcado de completitud de fase

10 Navegando por las jerarquías de menús
Selección del modo de trabajo Selección del Proyecto

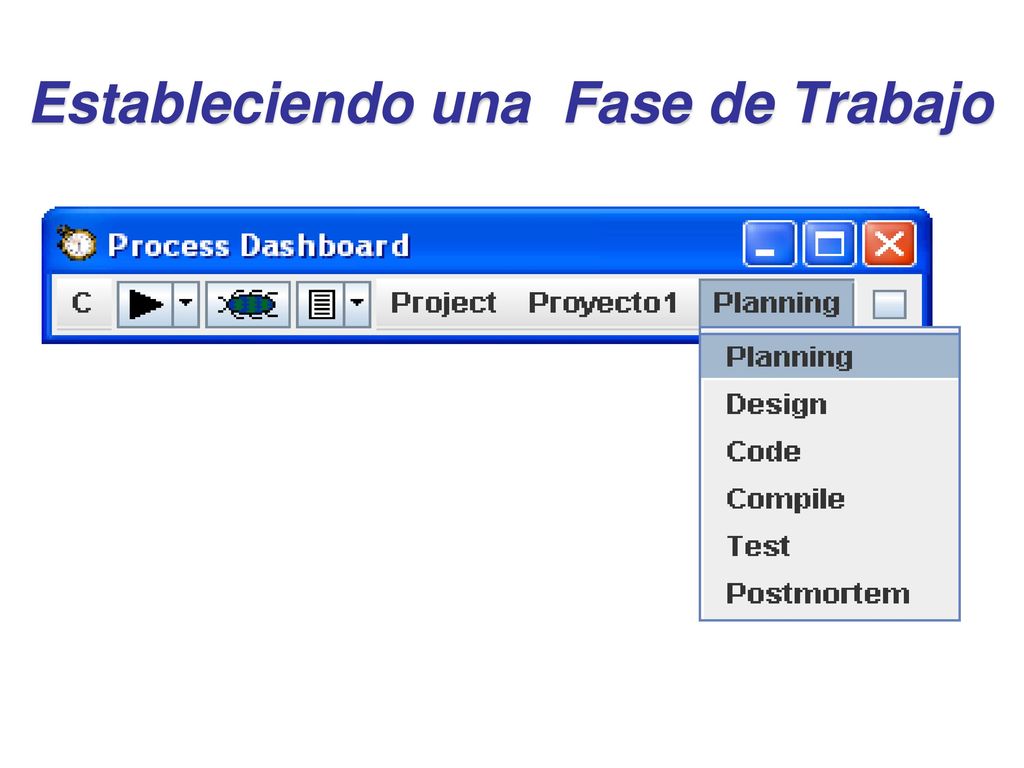

11 Estableciendo una Fase de Trabajo

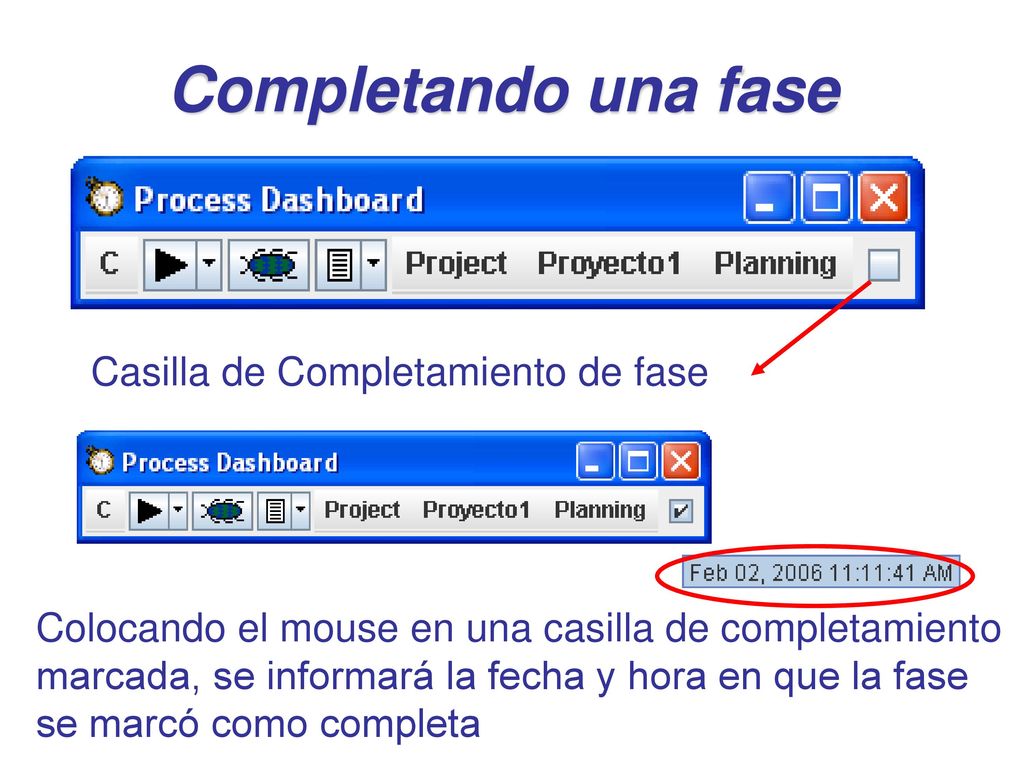

12 Completando una fase Casilla de Completamiento de fase
Colocando el mouse en una casilla de completamiento marcada, se informará la fecha y hora en que la fase se marcó como completa

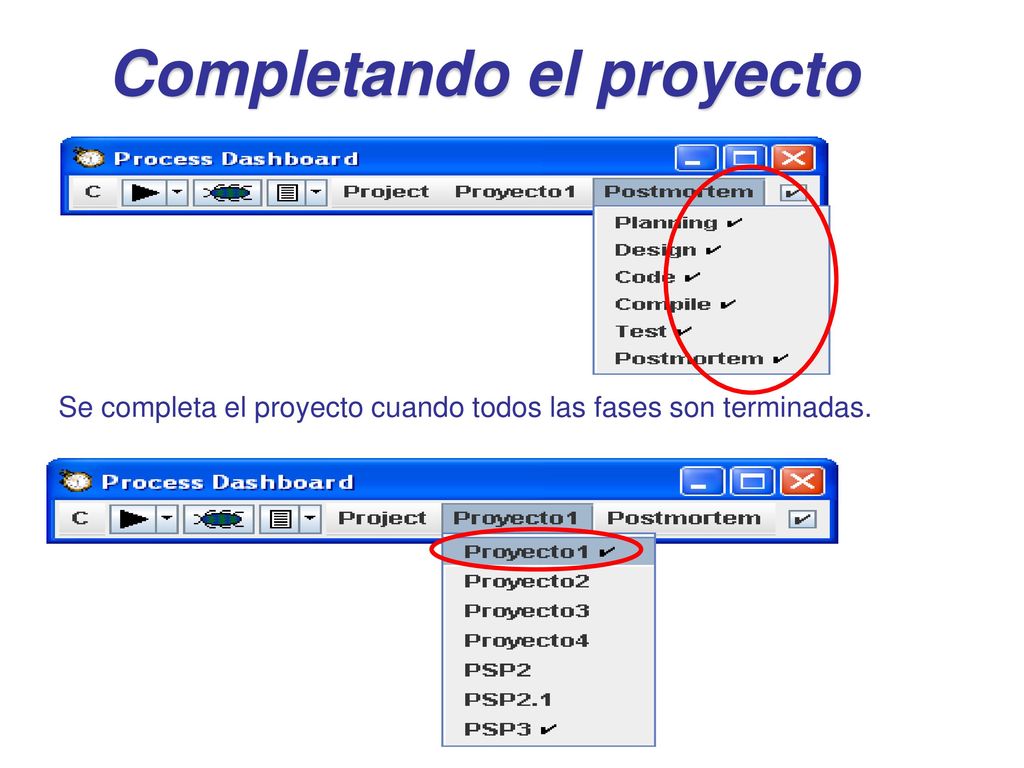

13 Completando el proyecto
Se completa el proyecto cuando todos las fases son terminadas.

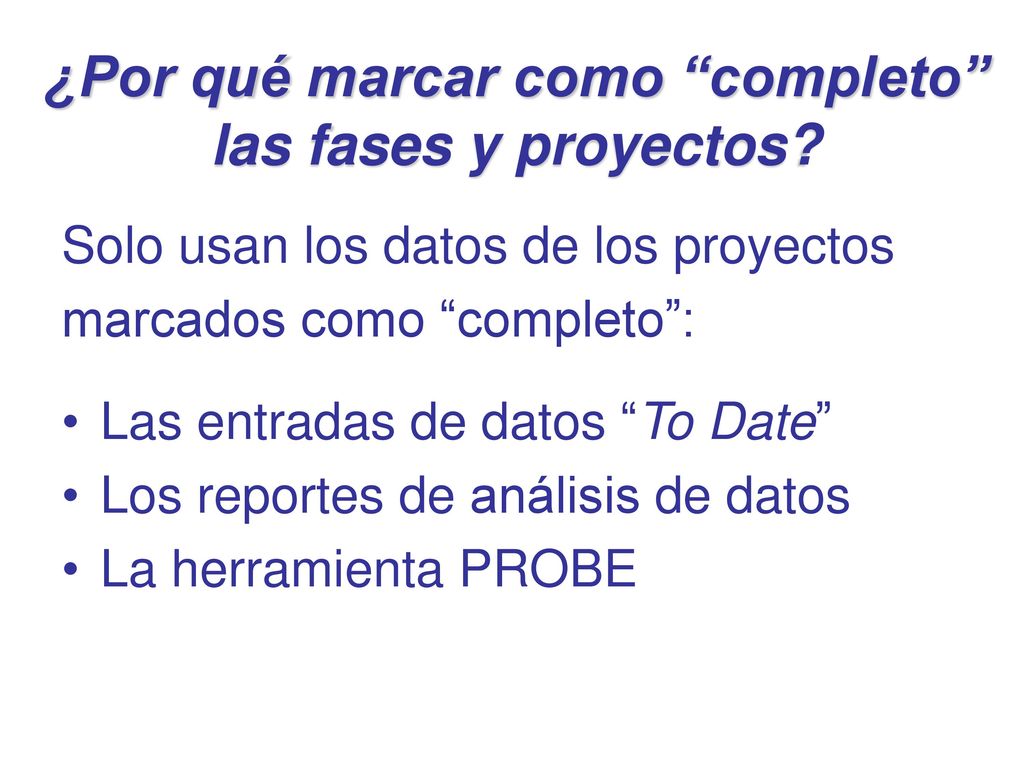

14 ¿Por qué marcar como “completo” las fases y proyectos?
Solo usan los datos de los proyectos marcados como “completo”: Las entradas de datos “To Date” Los reportes de análisis de datos La herramienta PROBE

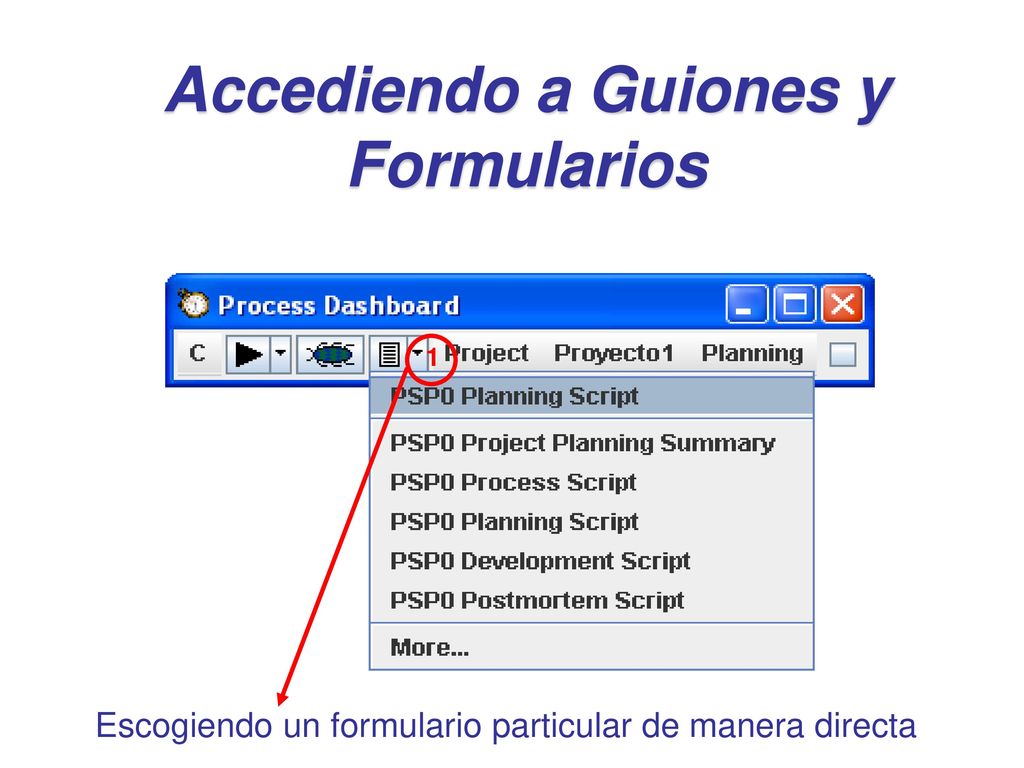

15 Accediendo a Guiones y Formularios
1 Escogiendo un formulario particular de manera directa

16 Accediendo a Guiones y Formularios
2 Accediendo a los guiones a través de un navegador Web

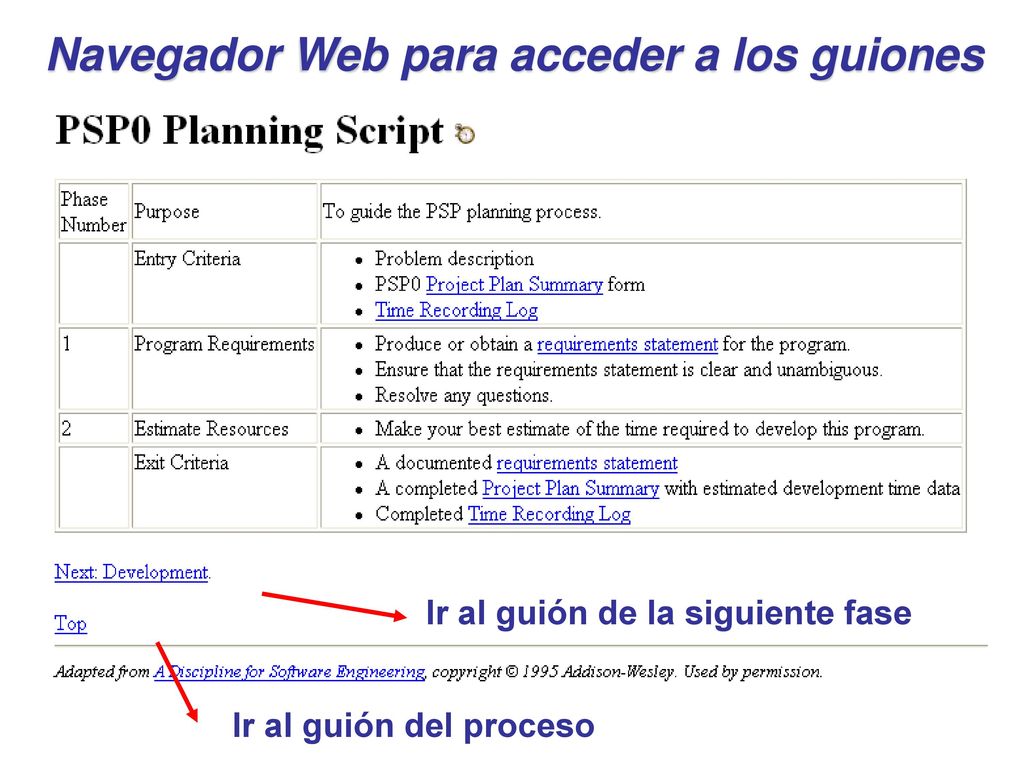

17 Navegador Web para acceder a los guiones
Ir al guión de la siguiente fase Ir al guión del proceso

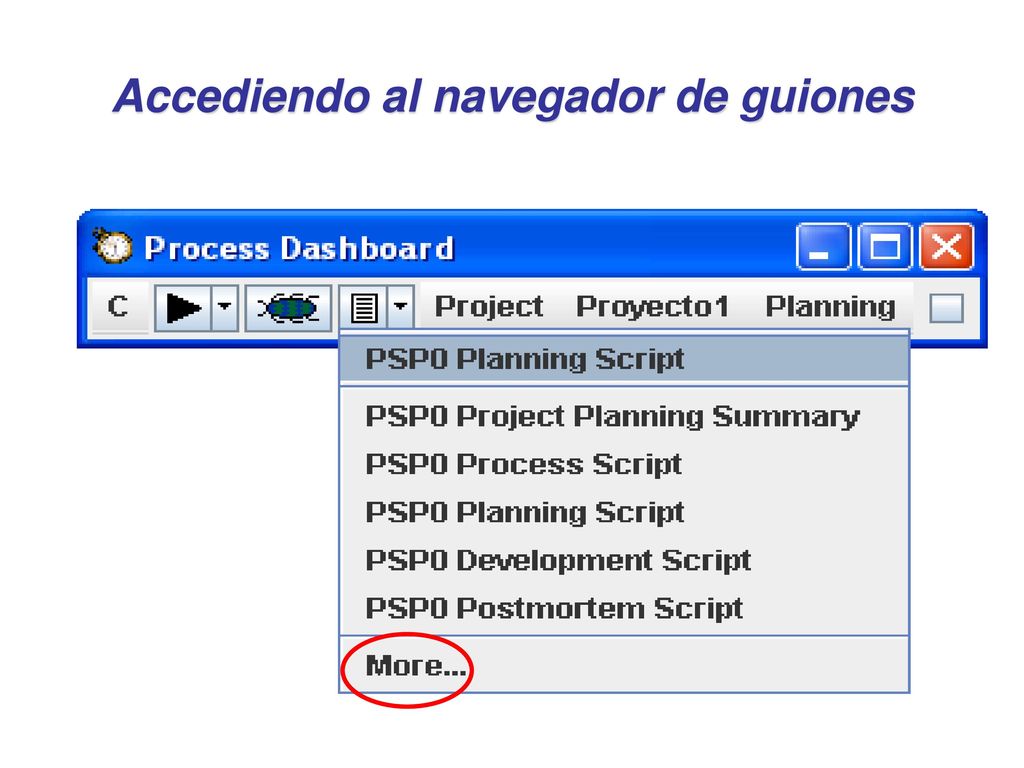

18 Accediendo al navegador de guiones

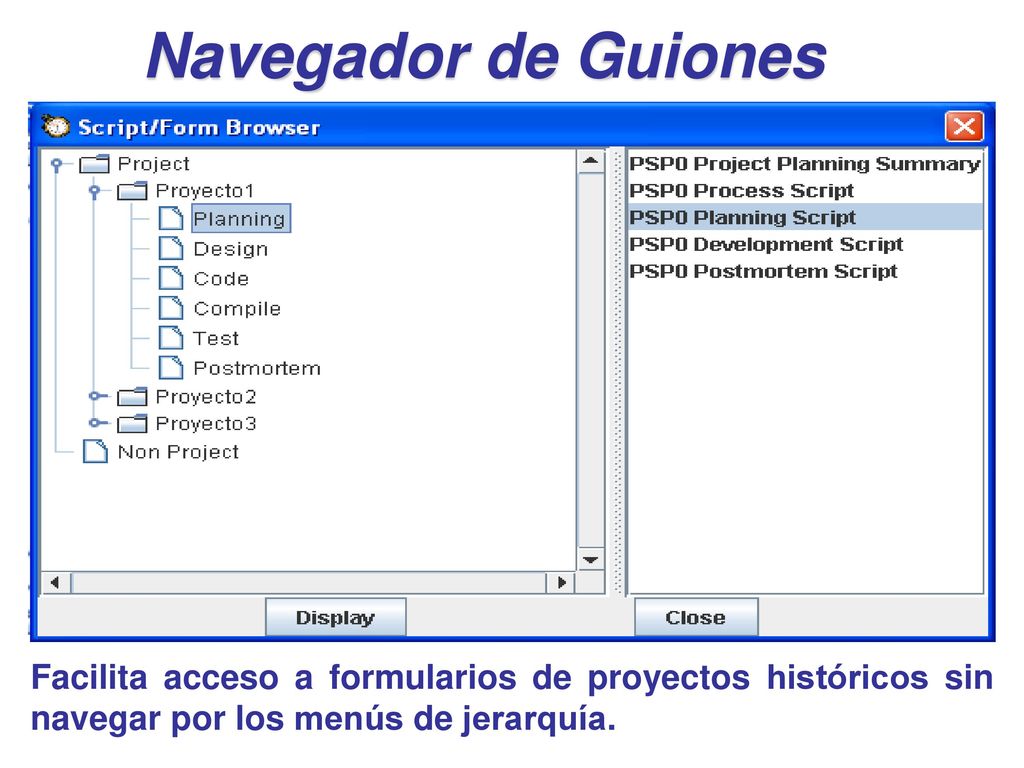

19 Navegador de Guiones Facilita acceso a formularios de proyectos históricos sin navegar por los menús de jerarquía.

20

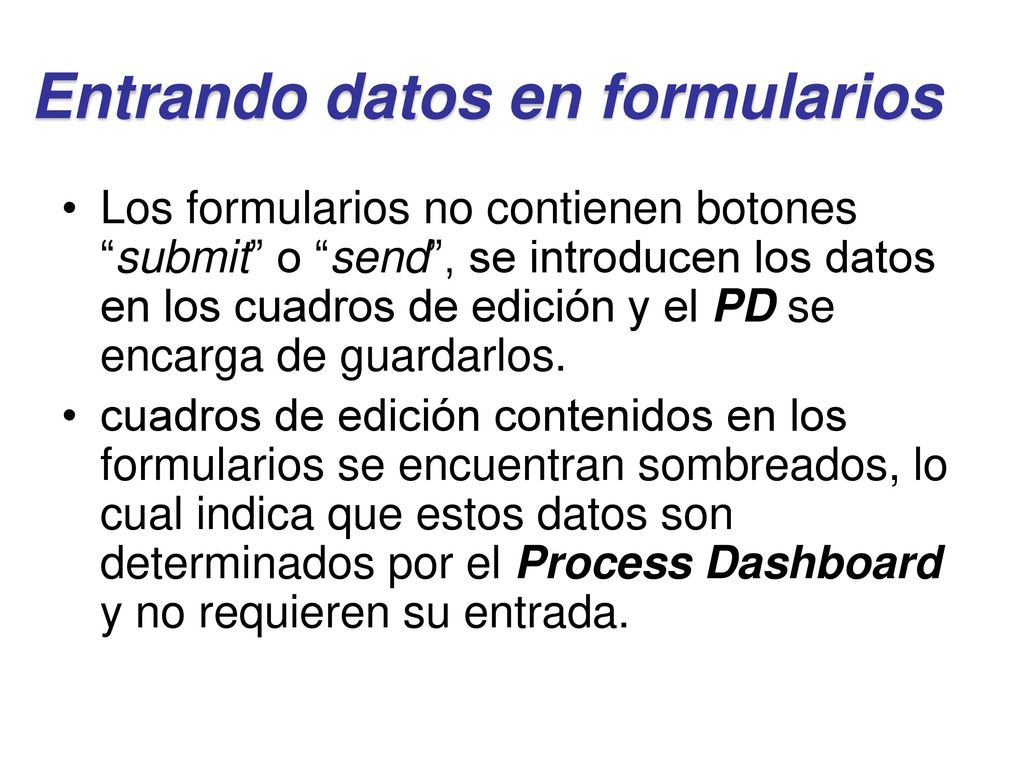

21 Entrando datos en formularios
Los formularios no contienen botones “submit” o “send”, se introducen los datos en los cuadros de edición y el PD se encarga de guardarlos. cuadros de edición contenidos en los formularios se encuentran sombreados, lo cual indica que estos datos son determinados por el Process Dashboard y no requieren su entrada.

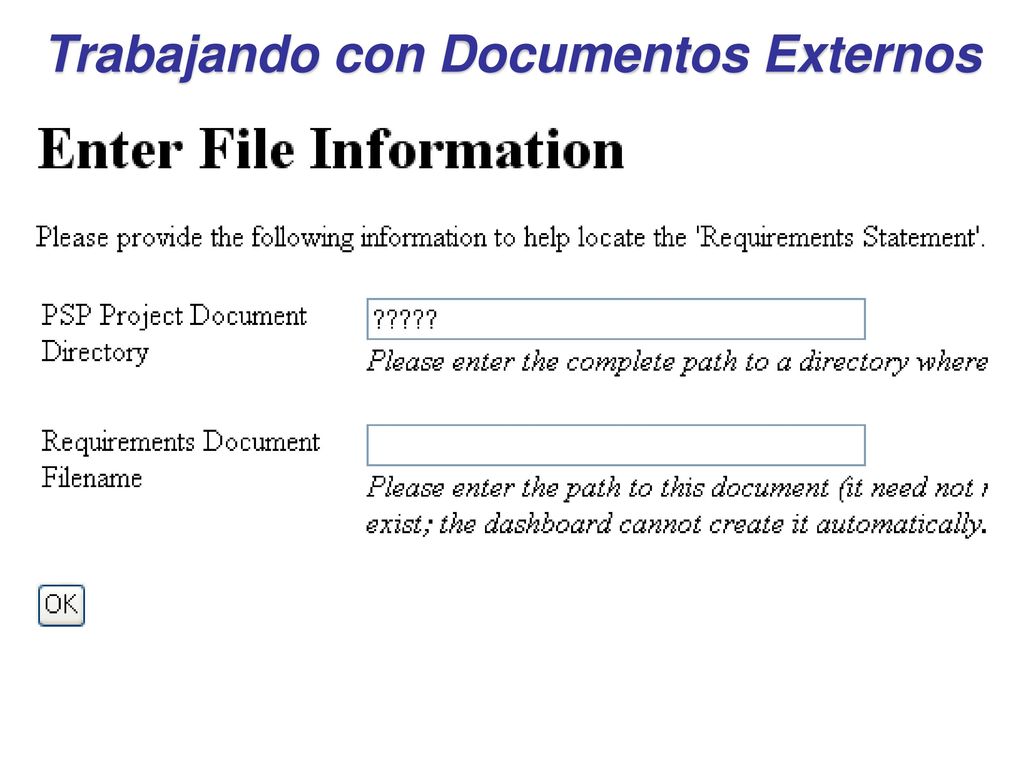

22 Trabajando con Documentos Externos

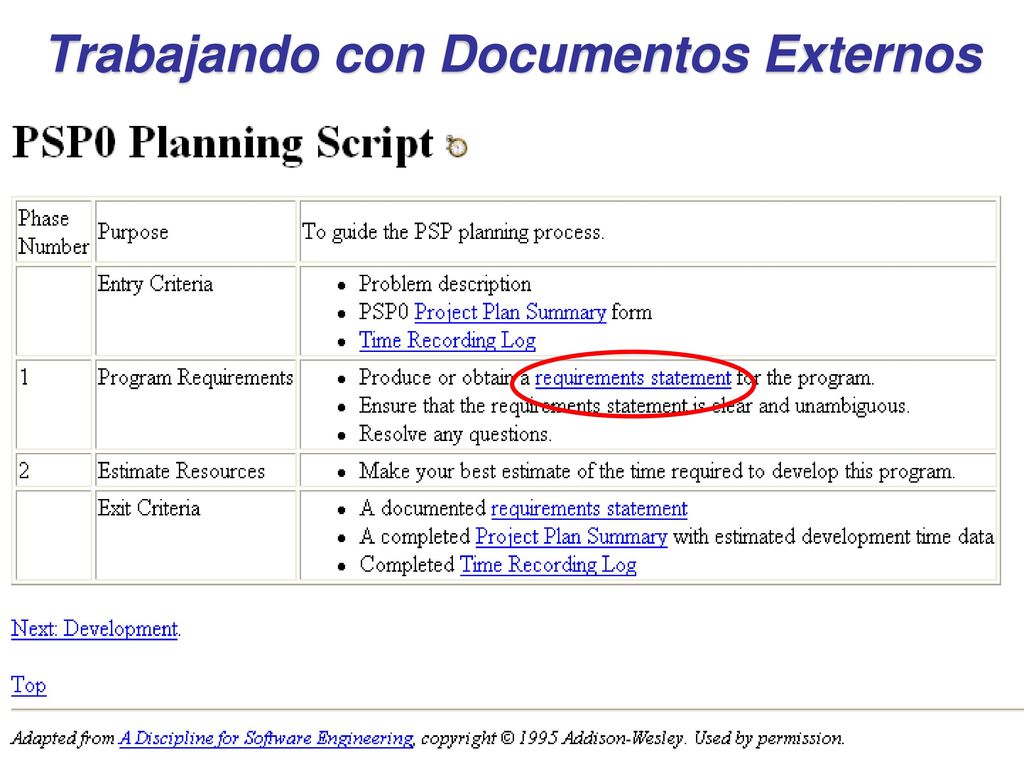

23 Trabajando con Documentos Externos

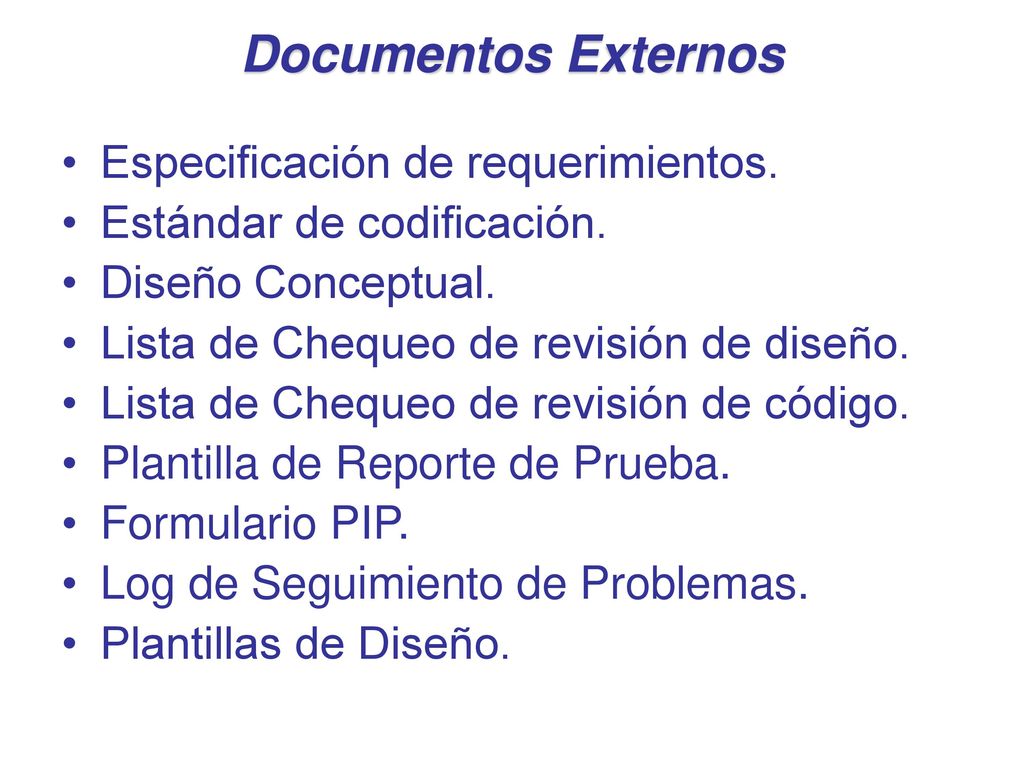

24 Documentos Externos Especificación de requerimientos.
Estándar de codificación. Diseño Conceptual. Lista de Chequeo de revisión de diseño. Lista de Chequeo de revisión de código. Plantilla de Reporte de Prueba. Formulario PIP. Log de Seguimiento de Problemas. Plantillas de Diseño.
