1 UNIDAD EDUCATIVA FISCOMISIONAL DON BOSCO
EL MICROPROCESADOR

2 ¿Qué es un microprocesador?
El microprocesador, o simplemente procesador, es el circuito integrado  central y más complejo de una computadora u ordenador; a modo de ilustración, se le suele asociar por analogía como el cerebro de una computadora.

3 El procesador es un circuito integrado constituido por millones de componentes electrónicos integrados. Constituye la unidad central de procesamiento

4 Desde el punto de vista funcional es, básicamente, el encargado de realizar toda operación aritmético-lógica, de control y de comunicación con el resto de los componentes integrados que conforman un PC.

5 Familias ZILOG.- Zilog, es un fabricante de microprocesadores de 8 bits, siendo su producto más reconocido el Zilog Z8o. Fue fundado en California en 1974 por Federico Faggin, quien trabajó perfeccionando el primer microprocesador de Intel, el Intel 4004. En el año 1995 crean el V-Chip y en el 2001 Zilog lanza el eZ8o.

6 Motorola Uno de sus principales exponentes es el Motorota 6800, el cual fue lanzado al mercado en 1975, poco después del Intel 8080.

7 Sparc (del inglés Scalable Processor ARChitecture) es una arquitectura RISC, es decir, una arquitectura con un conjunto reducido de instrucciones. Fue originalmente diseñada por Sun Microsystems en 1985 y se basa en los diseños RISC I y II de la Universidad de California

8 Power PC.- PowerPC fue creada por un consorcio de empresas compuesto por Apple, IBM y Motorola.

9 CYRIX. - Ha sido el tercero entre los procesadores Intel compatibles
CYRIX.- Ha sido el tercero entre los procesadores Intel compatibles. Sus procesadores se han caracterizado por tener una regular unidad de coma flotante, por lo que no es una buena opción para los que utilicen programas CAD, 3D, e incluso juegos

10 AMD.- AMD surgió por la división que tuvo Intel en el proceso de integración de sistemas. Anteriormente AMD estaba asociada con Intel y creaban microprocesadores. Los procesadores del tipo 8088, 8086 o 80286, por ejemplo, incluían a AMD con su logotipo y después a Intel como marca registrada. Con la separación de Intel, AMD empezó a incursionar directamente en el campo de los microprocesadores.

11 INTEL.- Intel Corporation es una compañía pionera en el desarrollo y comercialización de microprocesadores. Actualmente, tiene una cuota del mercado mundial de los microprocesadores muy grande, ya que sus procesadores se utilizan en la mayoría de los computadores compatibles PC.

12 ¿Como conocer características del microprocesador?
En el caso de las imágenes, vemos que son dos procesadores i7, pero luego de ese identificador el número que sigue puede ser 2,3 o 4 lo que nos indica la generación a la que pertenece el procesador, los siguientes números hacen referencia al SKU del producto y por último pueden seguir una o dos letras que representan la línea de procesadores y se les conoce como sufijo alfa.

13 Sufijos alfa MX : Extreme Edition para equipos portátiles.
MQ : Quad-core para equipos portátiles. M : Portátil. U : Ultra bajo consumo. Y : Consumo extremadamente bajo. H : Gráficos de alto desempeño. R : Procesador de ordenador basado en el paquete BGA1364 (portátil) con gráficos de alto desempeño

14 Análisis

15 Análisis II

16 Análisis III

17 ¿Cómo saber las características de un procesador Intel?
Visitar el sitio web de procesadores INTEL ( y usar el cuadro de búsqueda y colocar el nombre del procesador.

18 Reconocimiento de la generación
Para el caso de los Core iX puede ser i3, i5 o i7 y seguido del modelo encontrarás un número de 3 o 4 dígitos. Si el número es de 3 dígitos es un procesador de primera generación mientras que si el número es de 4 dígitos entonces es un procesador de segunda, tercera , cuarta o quinta generación.

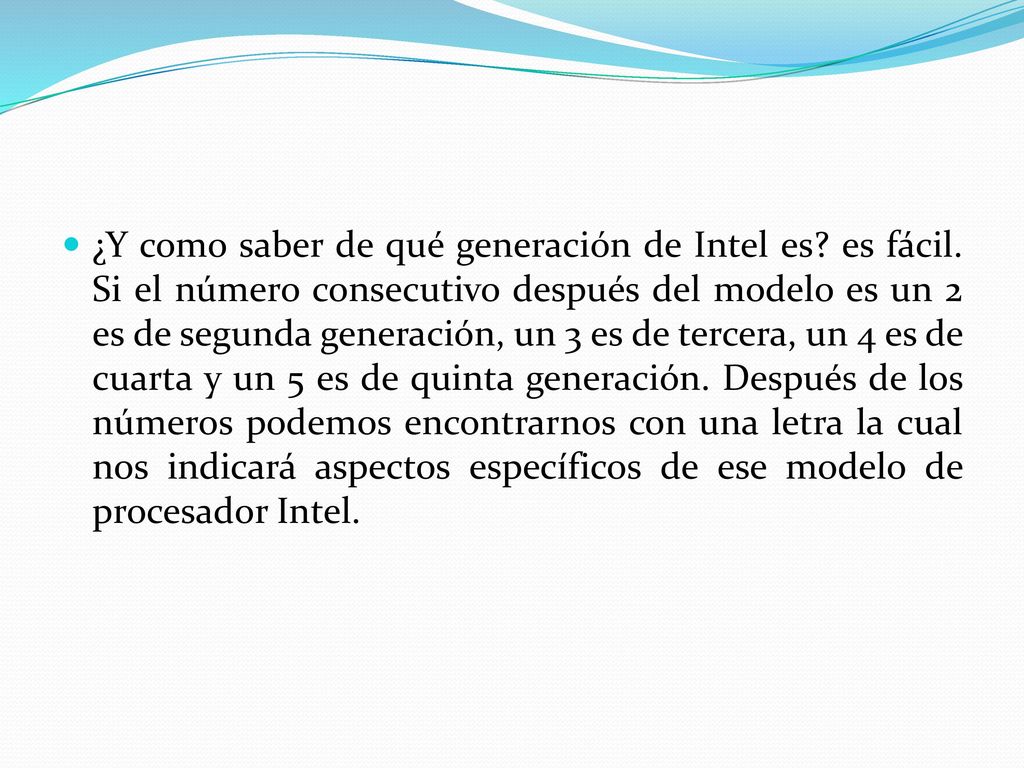

19 ¿Y como saber de qué generación de Intel es. es fácil
¿Y como saber de qué generación de Intel es? es fácil. Si el número consecutivo después del modelo es un 2 es de segunda generación, un 3 es de tercera, un 4 es de cuarta y un 5 es de quinta generación. Después de los números podemos encontrarnos con una letra la cual nos indicará aspectos específicos de ese modelo de procesador Intel.

20 Estructura actual

21 ¿De qué depende realmente el rendimiento de un procesador?
¿Por qué un procesador a 1.6 GHz. puede ser más potente que uno a 4 GHz.? Es necesario que vengan acompañados de la circuitería necesaria para que trabajen de una forma eficiente. No valdrá de nada tener una CPU de diez núcleos si no existe un algoritmo y un buena base electrónica que se encarguen de situar las instrucciones en cada una de las colas de proceso de cada núcleo.

22 Frecuencia de un microprocesador
Indica la periodicidad con la que la CPU ejecuta una instrucción. La velocidad de trabajo del procesador, o más formalmente llamada frecuencia, mide en cierta medida cuán rápido puede procesar éste las instrucciones. La frecuencia se mide en hertzios (Hz), 1 hertzio es 1 ciclo de “proceso” por segundo, pero hoy en día se emplean múltiplos más elevados como los megahercios (MHz) y gigahercios (GHz) debido a las enormes frecuencias de trabajo que tienen los procesadores modernos.  Por ejemplo, un procesador que trabaje a 2.000MHz (2GHz) podrá realizar ciclos / segundo.

23 El procesador obtiene esa frecuencia mediante el producto de 2 factores, la frecuencia del bus frontal (FSB) y un valor multiplicador. El bus frontal es un conjunto de cables que interconectan los dispositivos con el procesador y sirven de “autopista” de la información interna. El multiplicador es un valor implícito que asigna el fabricante.

24 Frecuencia del procesador = FSB * Multiplicador.
Ejemplos de varios procesadores:  Multiplicador --> Frecuencia del FSB --> Frecuencia del procesador  x6.5 --> 100MHz --> 650MHz (Pentium III)  x6.5 --> 112MHz --> 728MHz  x6.5 --> 133MHz --> 864,5MHz  x20 --> 100MHz --> 2000MHz (2GHz) (Pentium 4)  x18 --> 133MHz --> 2394MHz (2,4GHz)  x18 --> 200MHz --> 3600MHz (3,6GHz)

25 En la tabla anterior se han ilustrado los valores de los factores decisivos en la frecuencia y su producto para obtener la frecuencia final del procesador

26 Overclocking Se conocen una serie de técnicas que permiten forzar los componentes de un sistema informático (de cualquier tipo) para que trabajen a más velocidad de la original.

27 Laboratorio CPU -Z

28 Everest

29 Memoria cache Propósito de la caché: actuar como una memoria temporal entre los registros de CPU, limitados y de gran velocidad y la RAM, mucho más grande y lenta.

30 Muchos sistemas tienen dos niveles de caché:
Caché L1 ⇒ ubicada en el chip de la CPU, se ejecuta a la misma velocidad que dicha CPU. Caché L2 ⇒ suele ser parte del módulo de la CPU, se ejecuta a las mismas velocidades que la CPU (o casi) y es un poco más grande y lenta que la caché L1. I Algunos sistemas (normalmente servidores) también tienen caché L3 formando parte del sistema de la placa base. La caché L3 es más grande y algo más lenta que la caché L2.

31

32
