Ministerio de Educación IPTV Trabajo de: Circuito Electrónico
Proyecto: Fuente de Alimentación de 1.5 a 25 v Nombre: Félix Sánchez Profesor: Andrés Sam Grado: XI-B Año :2013
2
Introducción En este proyecto aprendimos como medir las piezas antes de colocarlas a la placa y que función tiene cada una de ellas
3
1 paso dibujamos en un papel en blanco el diseño del circuito que se desea hacer luego se rellena toda la placa de cinta blanca y con el papel carbón se marca en la placa el circuito que se logro hacer
4

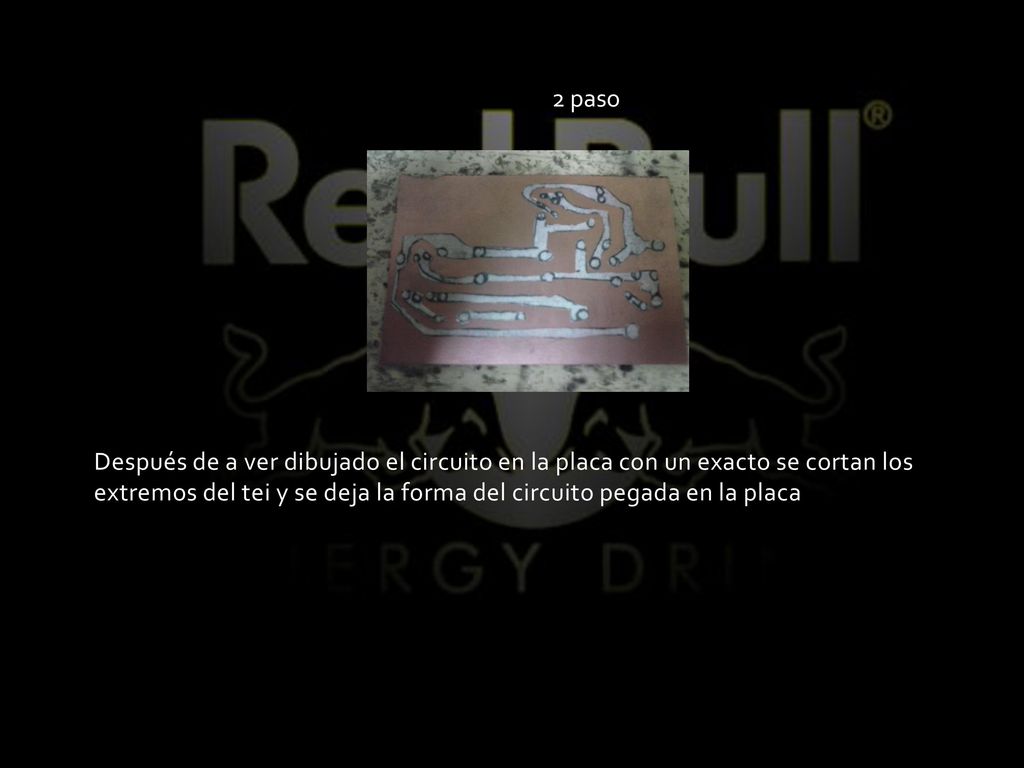

2 paso Después de a ver dibujado el circuito en la placa con un exacto se cortan los extremos del tei y se deja la forma del circuito pegada en la placa
5

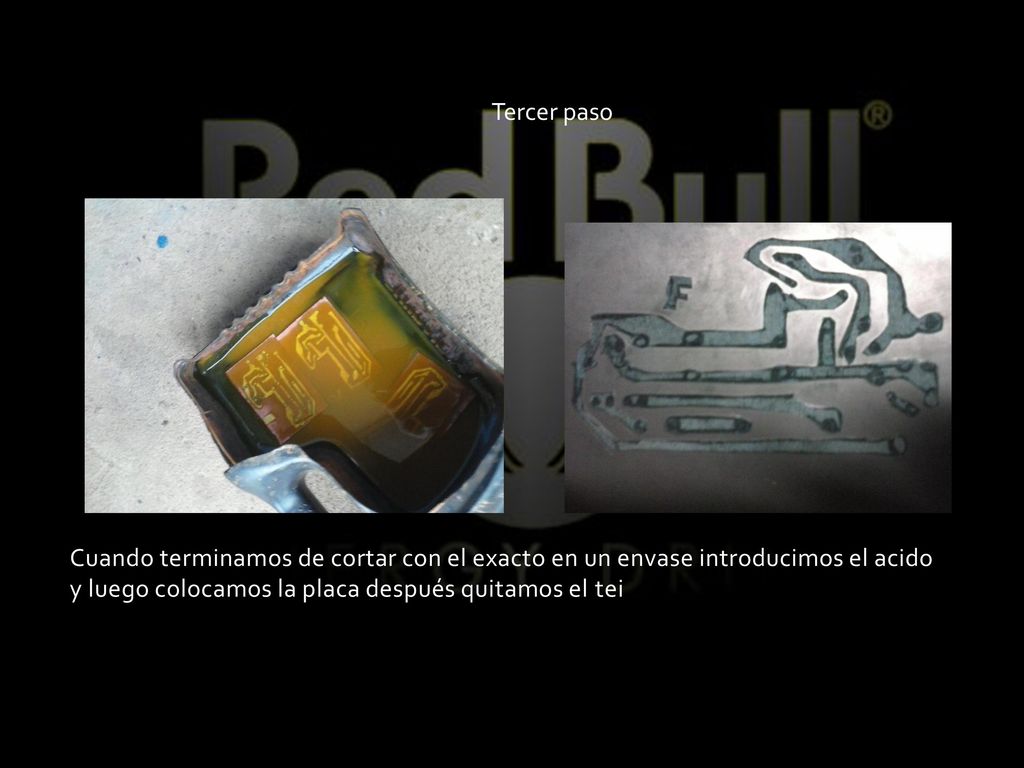

Tercer paso Cuando terminamos de cortar con el exacto en un envase introducimos el acido y luego colocamos la placa después quitamos el tei
6
Cuarto paso Después de quitarle el tei a la placa se le abren los huecos con el mini dril para colocar las pieza
7
Después de poner todas la pieza colocamos el Suich y el cable

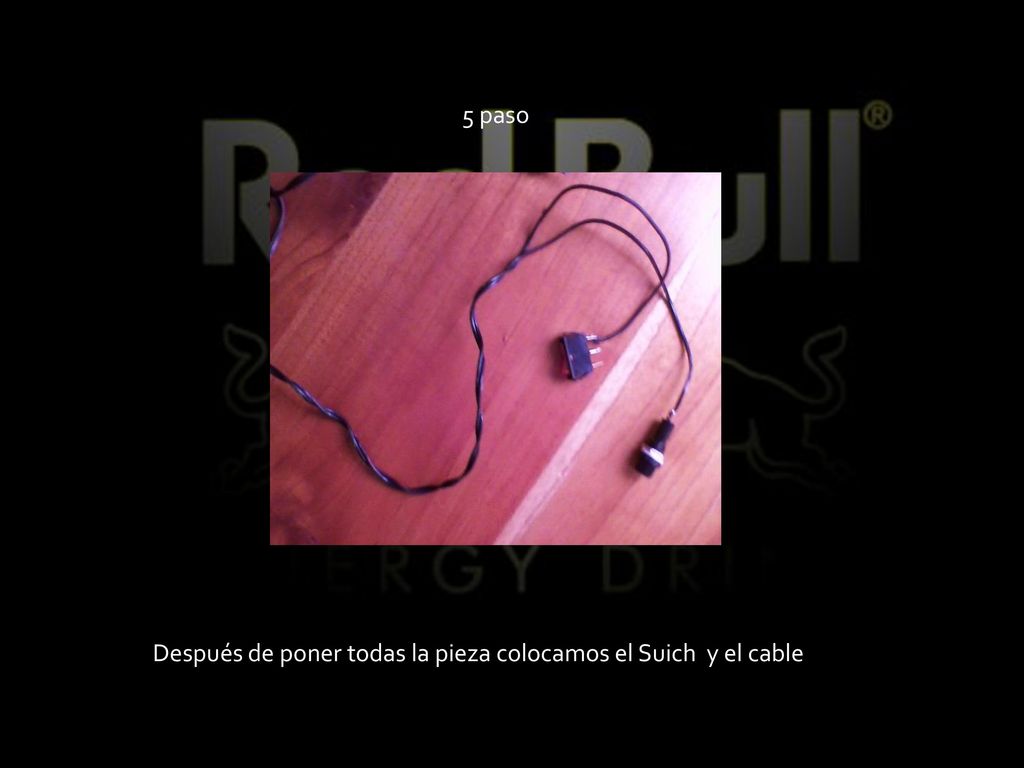

5 paso Después de poner todas la pieza colocamos el Suich y el cable
8

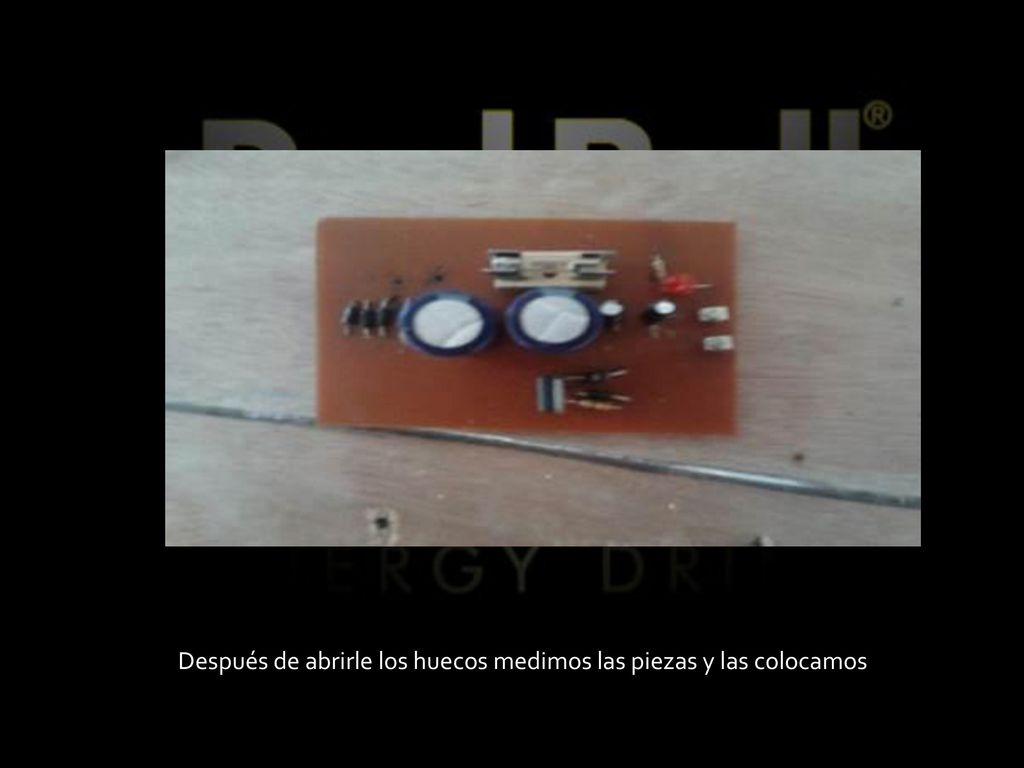

Después de abrirle los huecos medimos las piezas y las colocamos
9
Después le conectamos el transformador

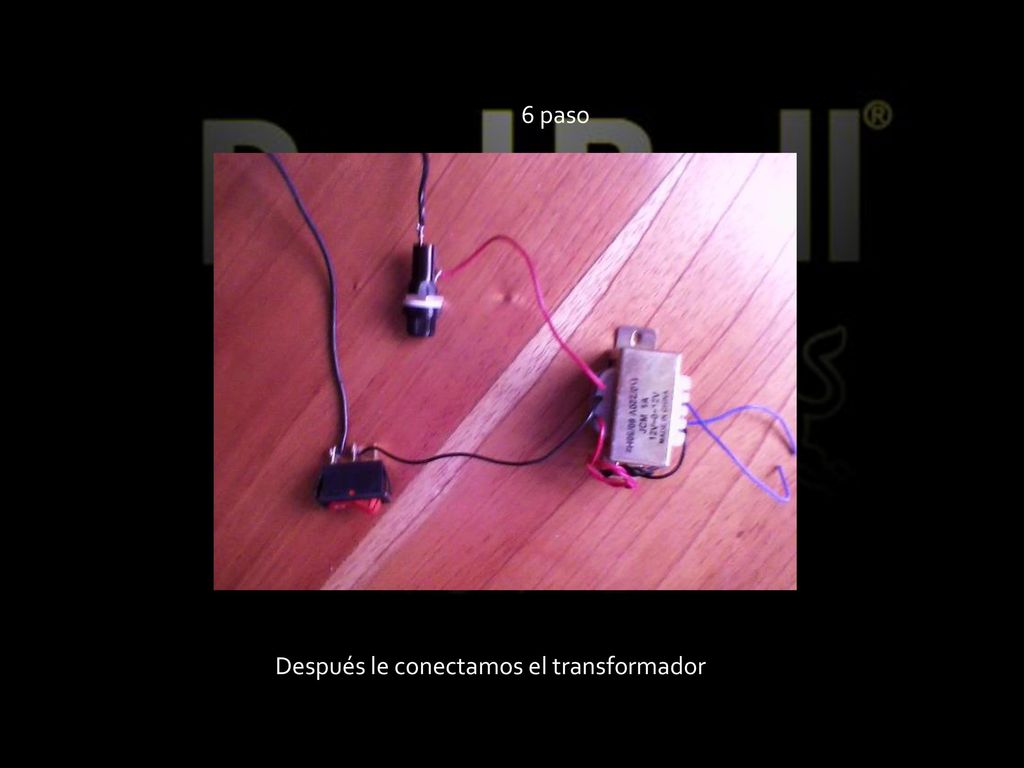

6 paso Después le conectamos el transformador
10

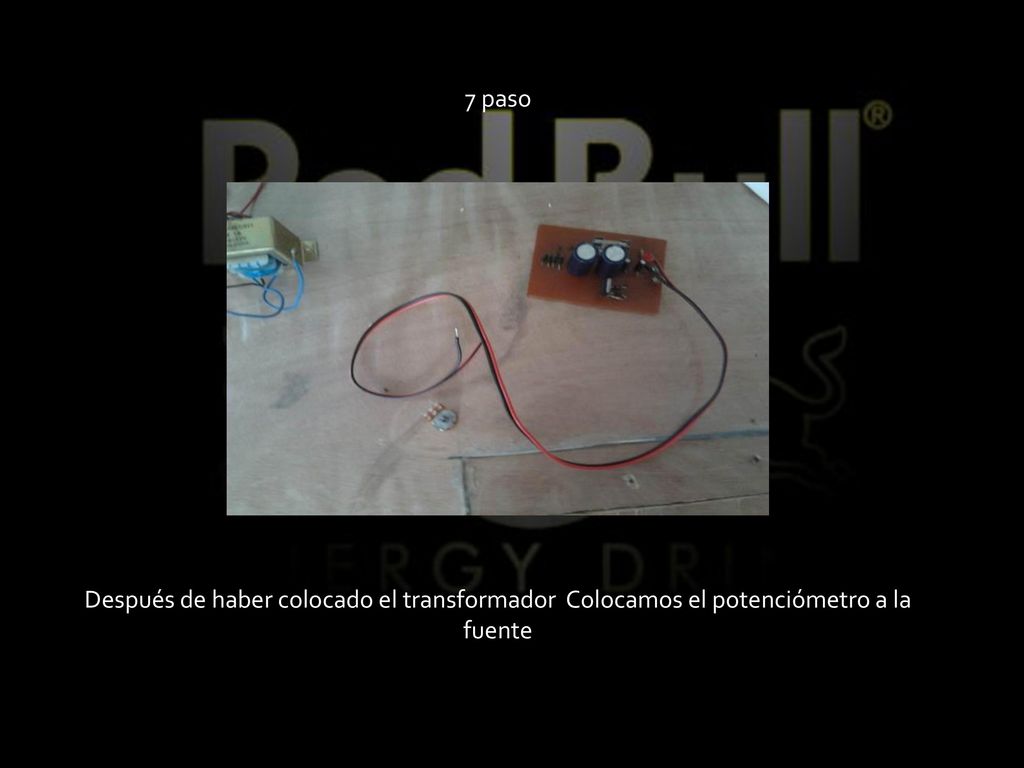

7 paso Después de haber colocado el transformador Colocamos el potenciómetro a la fuente
11
Colocamos el cable con el transformador a la placa

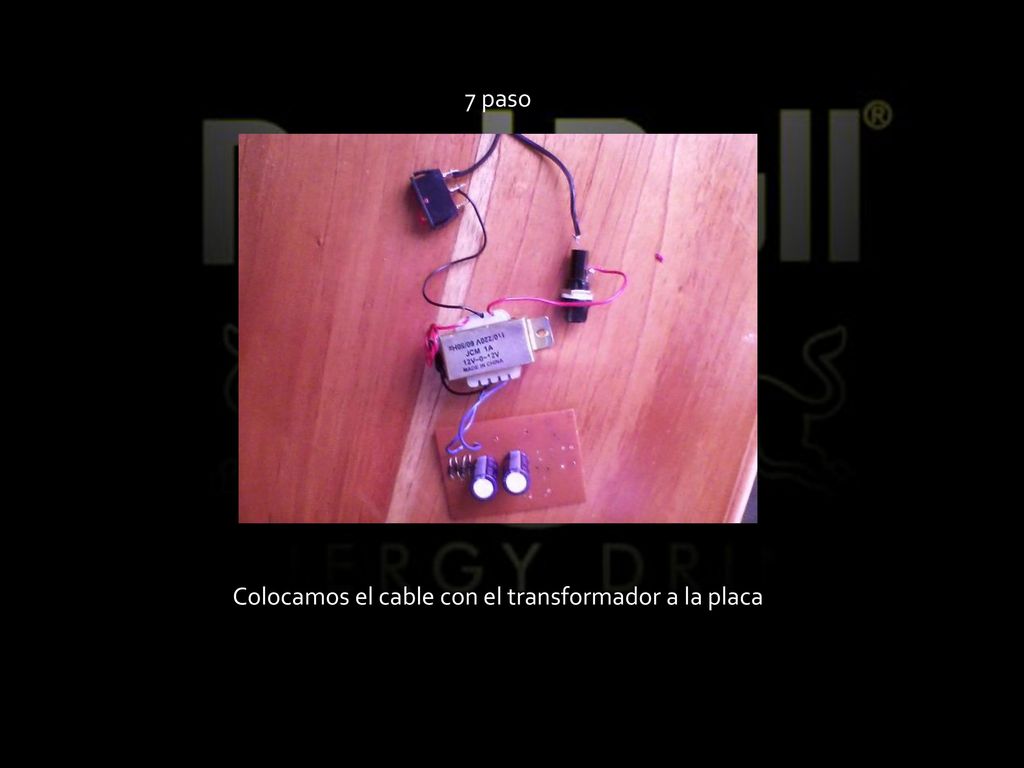

7 paso Colocamos el cable con el transformador a la placa
12
MUCHAS GRACIAS A TODOS Muchas gracias a todos
