Pits anidados (Nested Pits)
Clase1 Pits anidados (Nested Pits)
2

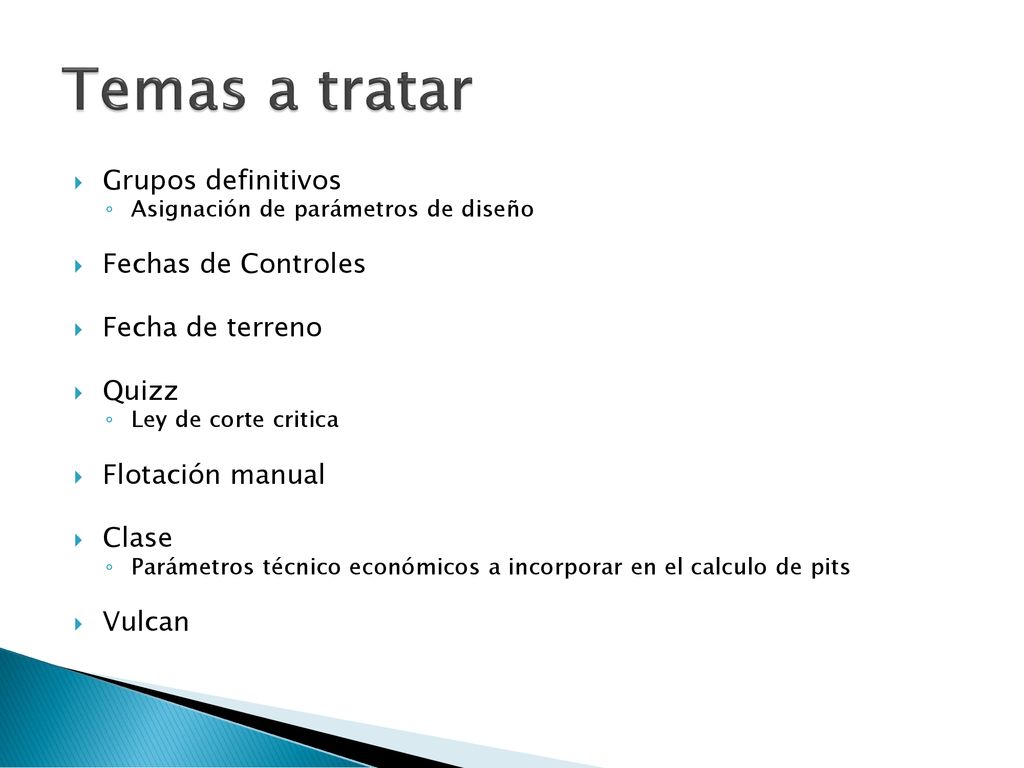

Temas a tratar Grupos definitivos Fechas de Controles Fecha de terreno
Asignación de parámetros de diseño Fechas de Controles Fecha de terreno Quizz Ley de corte critica Flotación manual Clase Parámetros técnico económicos a incorporar en el calculo de pits Vulcan
3

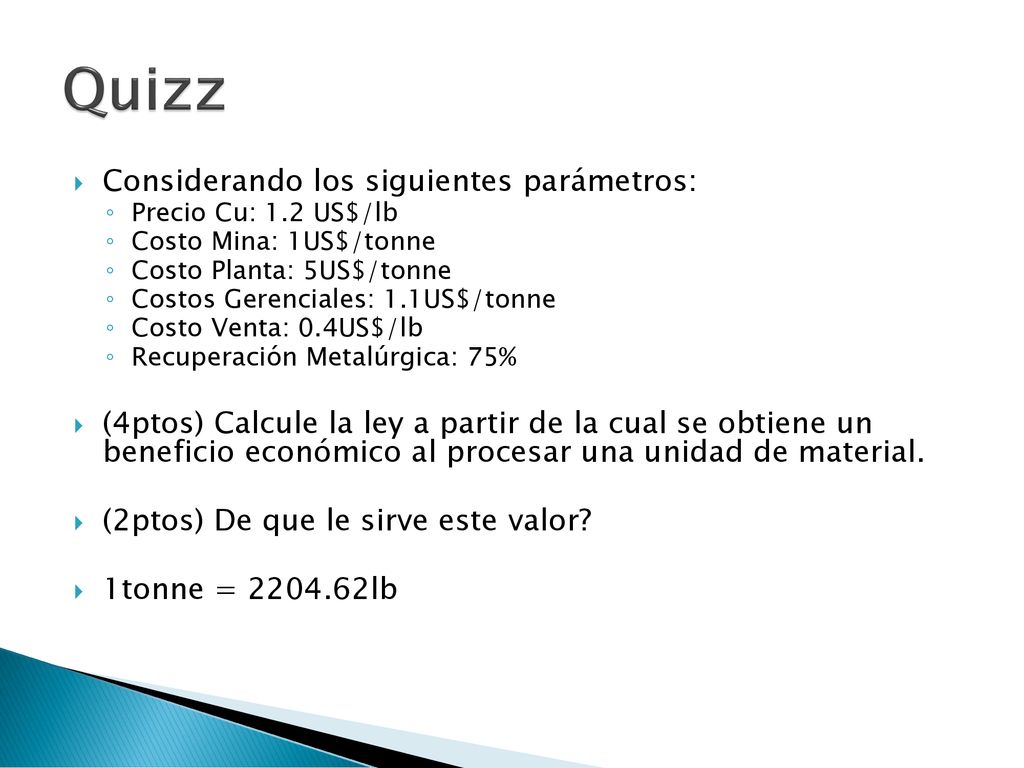

Quizz Considerando los siguientes parámetros:
Precio Cu: 1.2 US$/lb Costo Mina: 1US$/tonne Costo Planta: 5US$/tonne Costos Gerenciales: 1.1US$/tonne Costo Venta: 0.4US$/lb Recuperación Metalúrgica: 75% (4ptos) Calcule la ley a partir de la cual se obtiene un beneficio económico al procesar una unidad de material. (2ptos) De que le sirve este valor? 1tonne = lb
4
Clase1 Parámetros de diseño
5

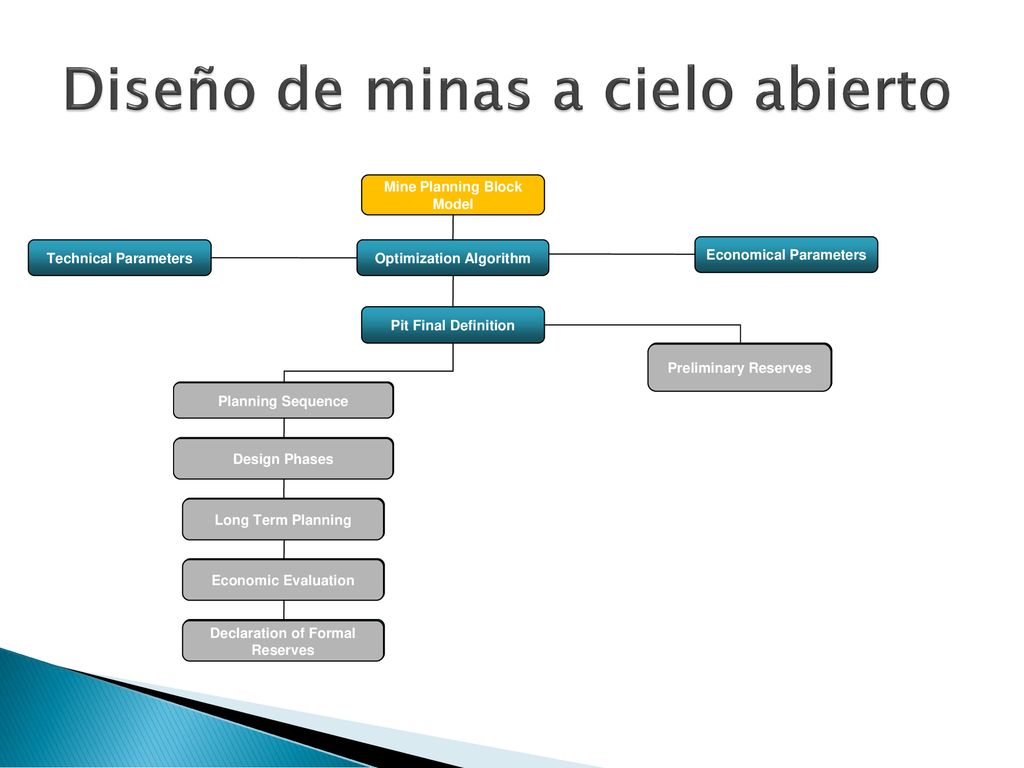

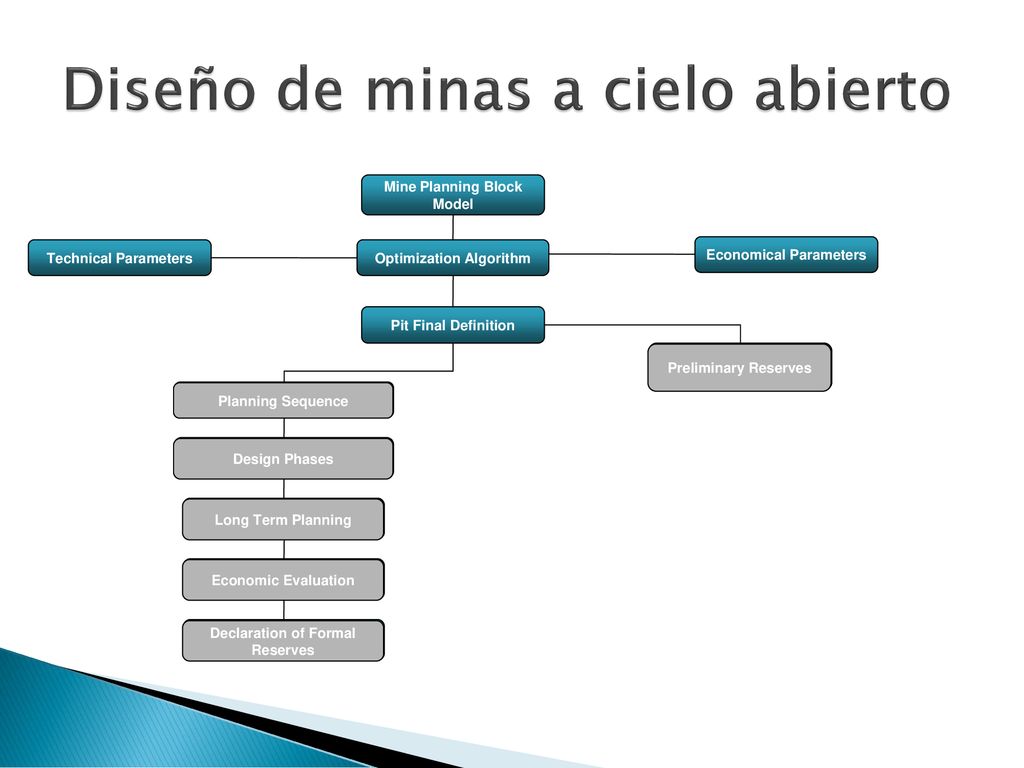

Diseño de minas a cielo abierto
Mine Planning Block Model Technical Parameters Pit Final Definition Planning Sequence Preliminary Reserves Design Phases Long Term Planning Declaration of Formal Reserves Economic Evaluation Optimization Algorithm Economical Parameters
6
Diseño de minas a cielo abierto
Mine Planning Block Model Technical Parameters Pit Final Definition Planning Sequence Preliminary Reserves Design Phases Long Term Planning Declaration of Formal Reserves Economic Evaluation Optimization Algorithm Economical Parameters
7
Importa Modelo de bloques
Archivos Texto *.bmf, *.dm, etc Origen de coordenadas: OX: OY: OZ: 470 Tamaño del bloque: 40 x 40 x 12 Numero de Bloques: Nx: 89 Ny: 120 Nz: 78 Campos especificados: Cu, Au, As Densidad Tipo de Roca Zone: 1 roca 0 aire
8

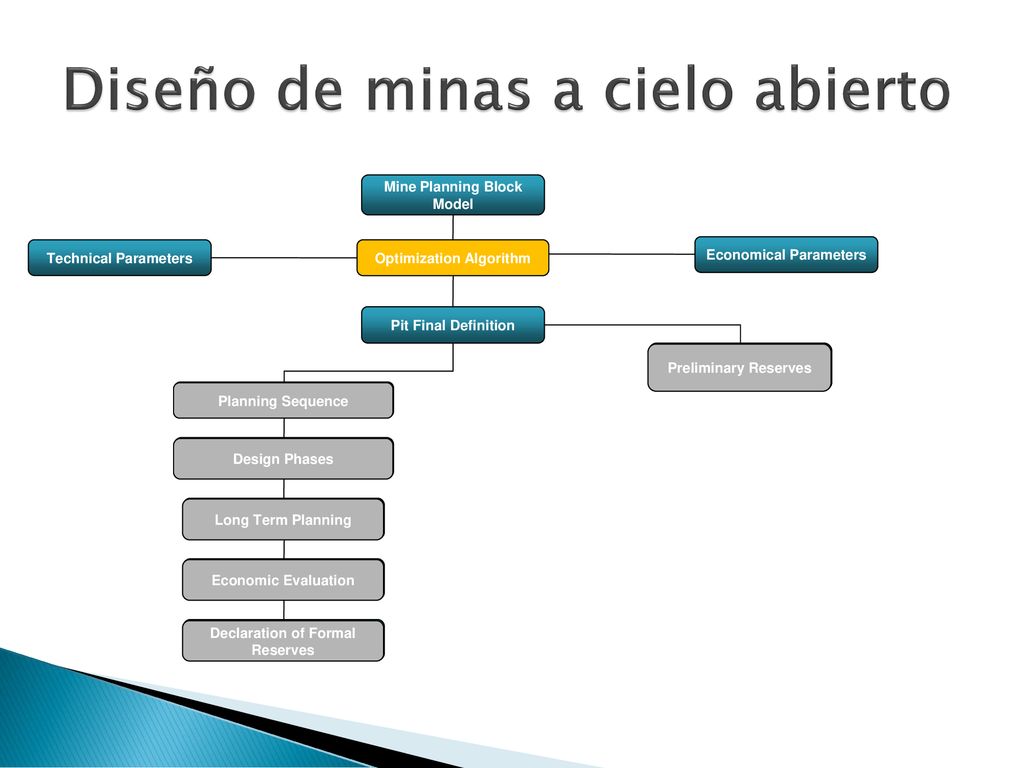

Diseño de minas a cielo abierto
Mine Planning Block Model Technical Parameters Pit Final Definition Planning Sequence Preliminary Reserves Design Phases Long Term Planning Declaration of Formal Reserves Economic Evaluation Optimization Algorithm Economical Parameters
9

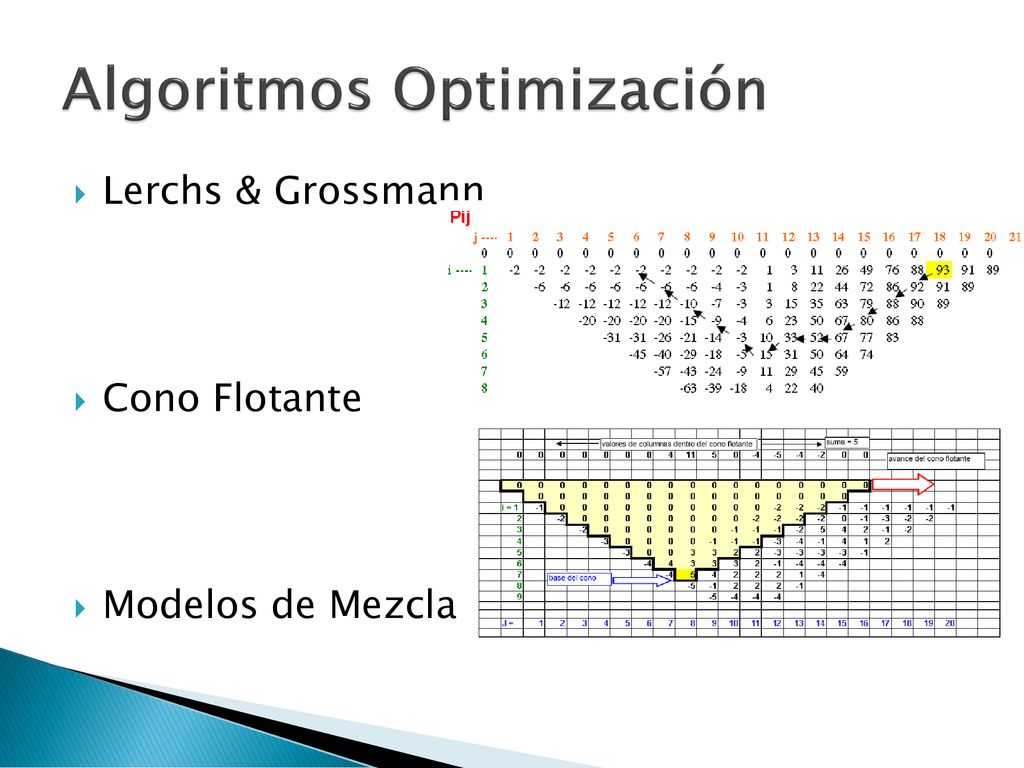

Algoritmos Optimización
Lerchs & Grossmann Cono Flotante Modelos de Mezcla
10

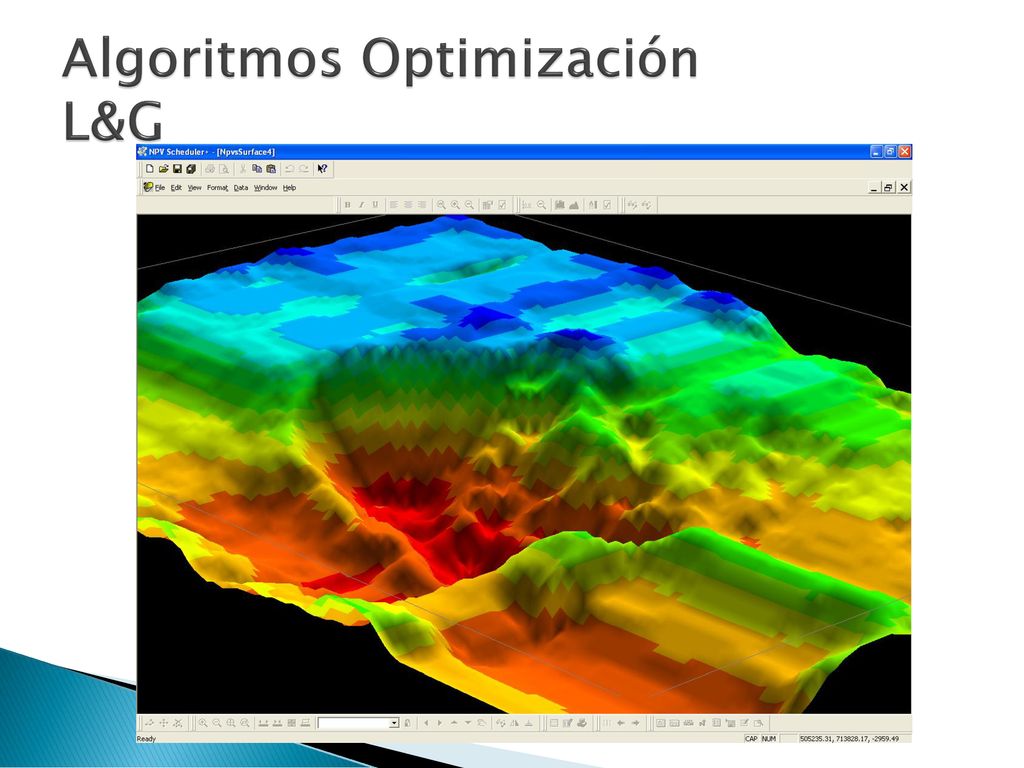

Algoritmos Optimización L&G
11

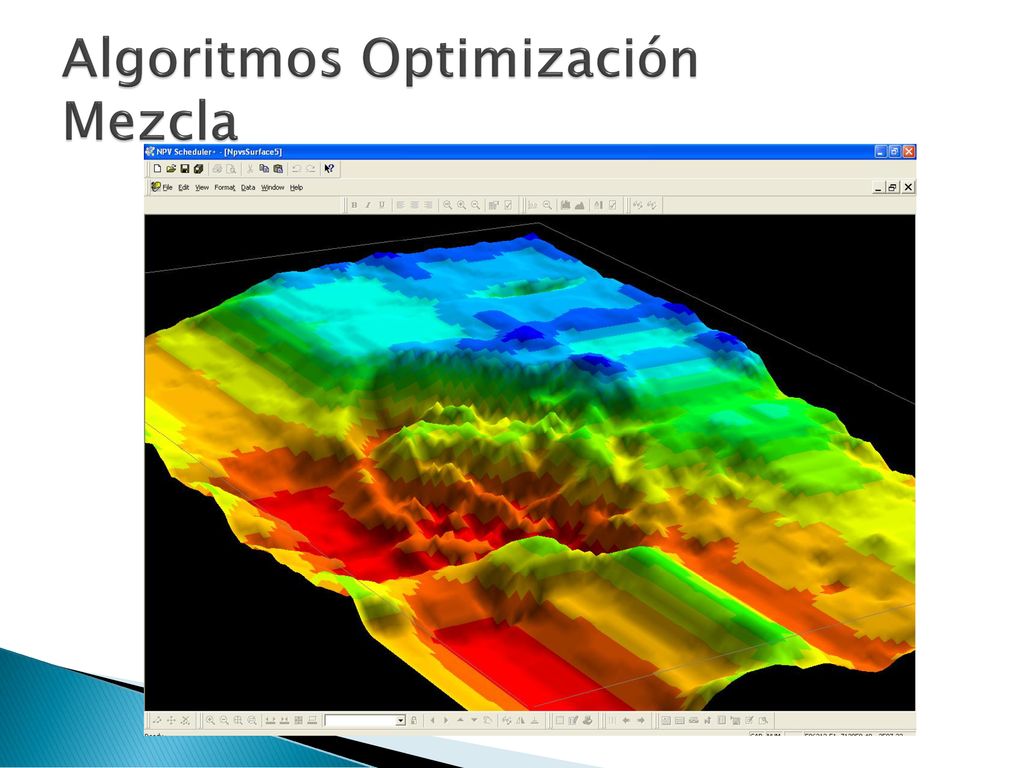

Algoritmos Optimización Mezcla
12
Diseño de minas a cielo abierto
Mine Planning Block Model Technical Parameters Pit Final Definition Planning Sequence Preliminary Reserves Design Phases Long Term Planning Declaration of Formal Reserves Economic Evaluation Optimization Algorithm Economical Parameters
13

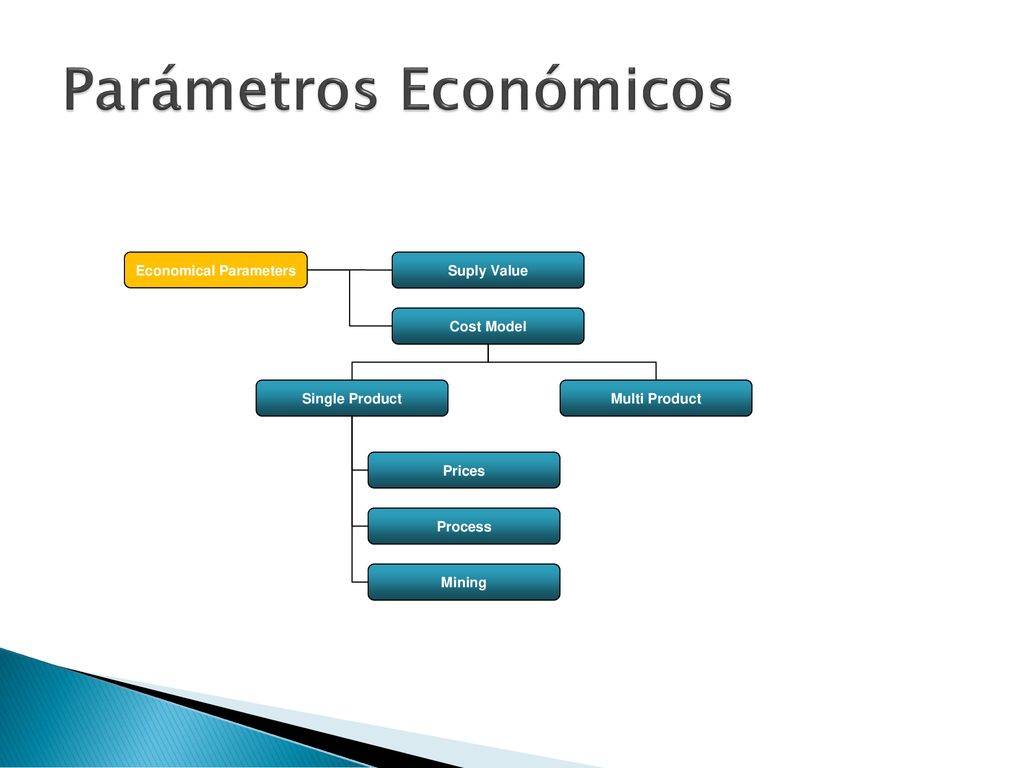

Parámetros Económicos
Economical Parameters Suply Value Cost Model Single Product Multi Product Prices Process Mining
14
Parámetros Económicos
Economical Parameters Suply Value Cost Model Single Product Multi Product Prices Process Mining
15

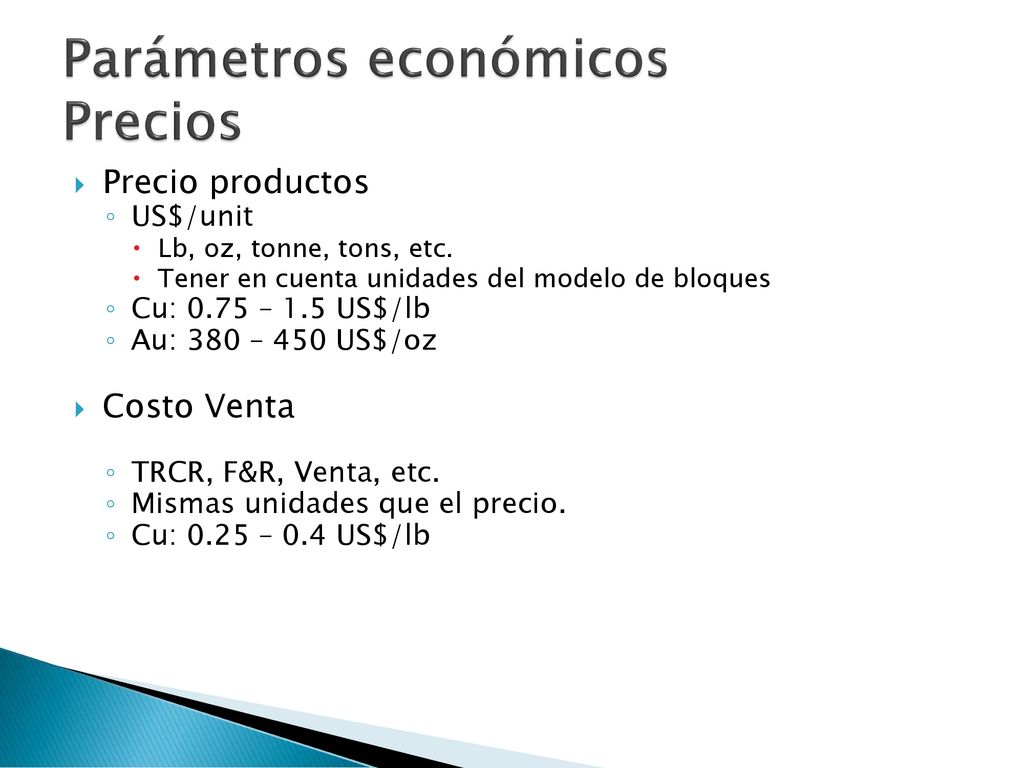

Parámetros económicos Precios
Precio productos US$/unit Lb, oz, tonne, tons, etc. Tener en cuenta unidades del modelo de bloques Cu: 0.75 – 1.5 US$/lb Au: 380 – 450 US$/oz Costo Venta TRCR, F&R, Venta, etc. Mismas unidades que el precio. Cu: 0.25 – 0.4 US$/lb
16
Parámetros Económicos
Economical Parameters Suply Value Cost Model Single Product Multi Product Prices Process Mining
17

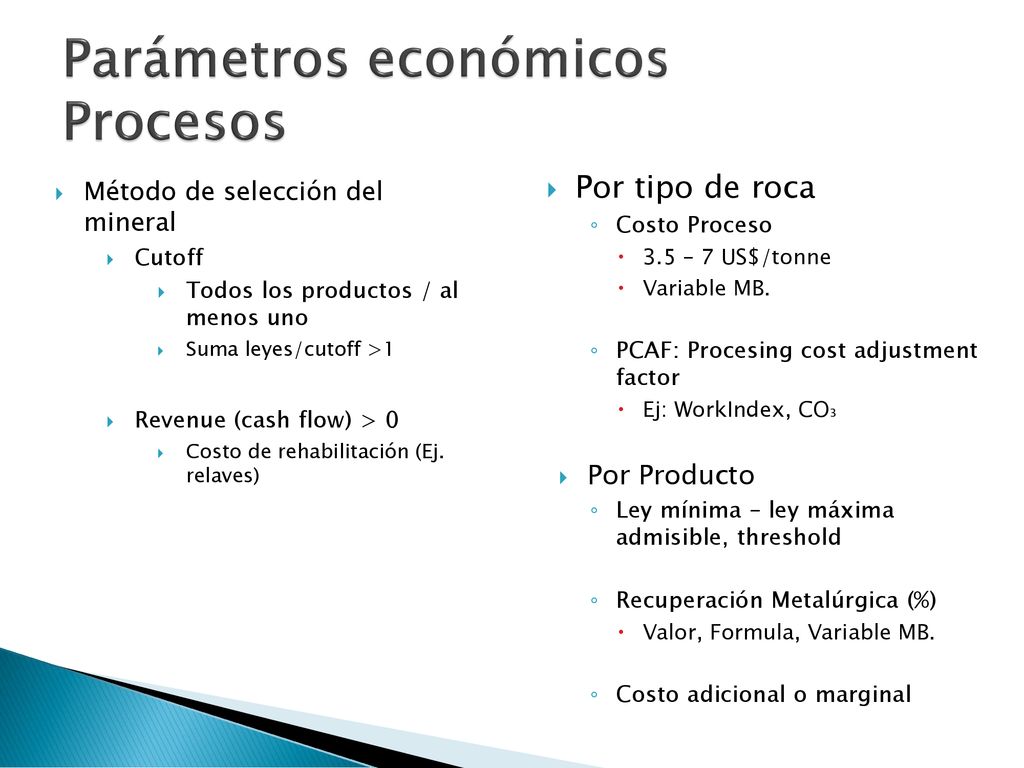

Parámetros económicos Procesos
Por tipo de roca Costo Proceso 3.5 – 7 US$/tonne Variable MB. PCAF: Procesing cost adjustment factor Ej: WorkIndex, CO3 Por Producto Ley mínima – ley máxima admisible, threshold Recuperación Metalúrgica (%) Valor, Formula, Variable MB. Costo adicional o marginal Método de selección del mineral Cutoff Todos los productos / al menos uno Suma leyes/cutoff >1 Revenue (cash flow) > 0 Costo de rehabilitación (Ej. relaves)
18

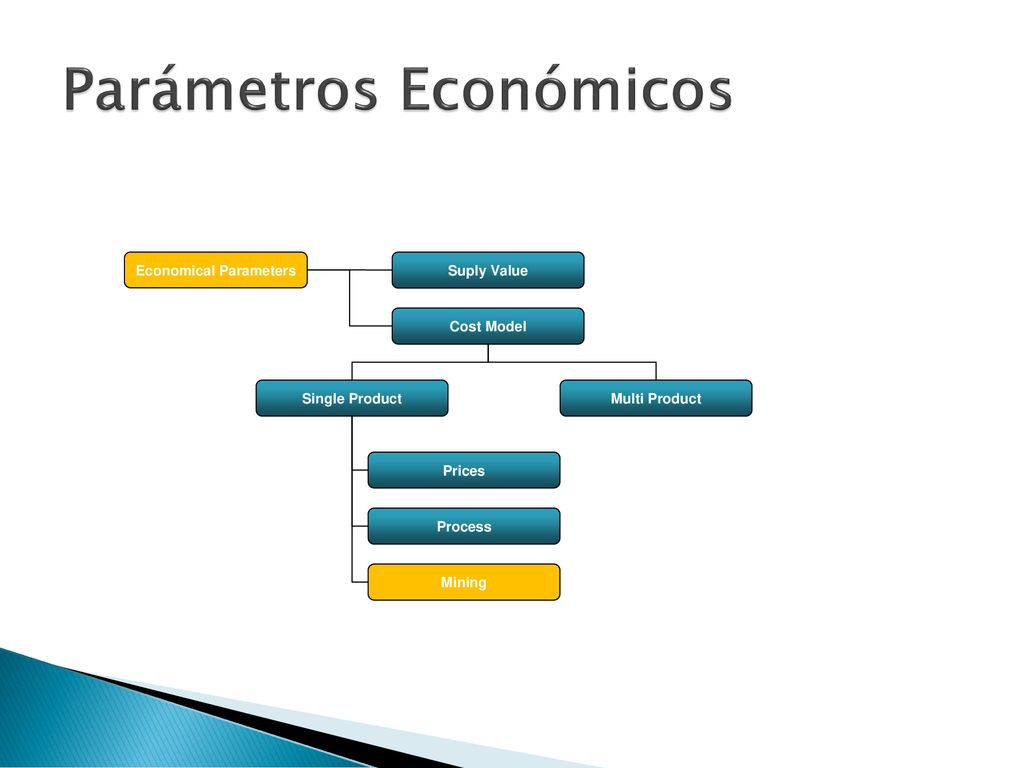

Parámetros Económicos
Economical Parameters Suply Value Cost Model Single Product Multi Product Prices Process Mining
19

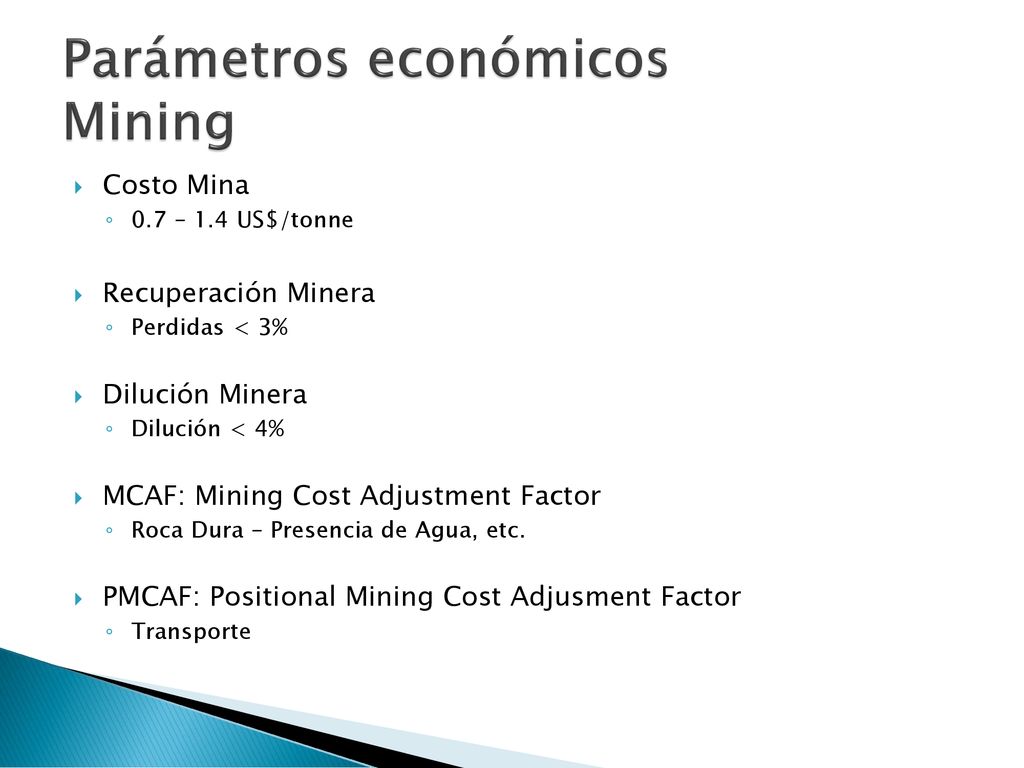

Parámetros económicos Mining
Costo Mina 0.7 – 1.4 US$/tonne Recuperación Minera Perdidas < 3% Dilución Minera Dilución < 4% MCAF: Mining Cost Adjustment Factor Roca Dura – Presencia de Agua, etc. PMCAF: Positional Mining Cost Adjusment Factor Transporte
20

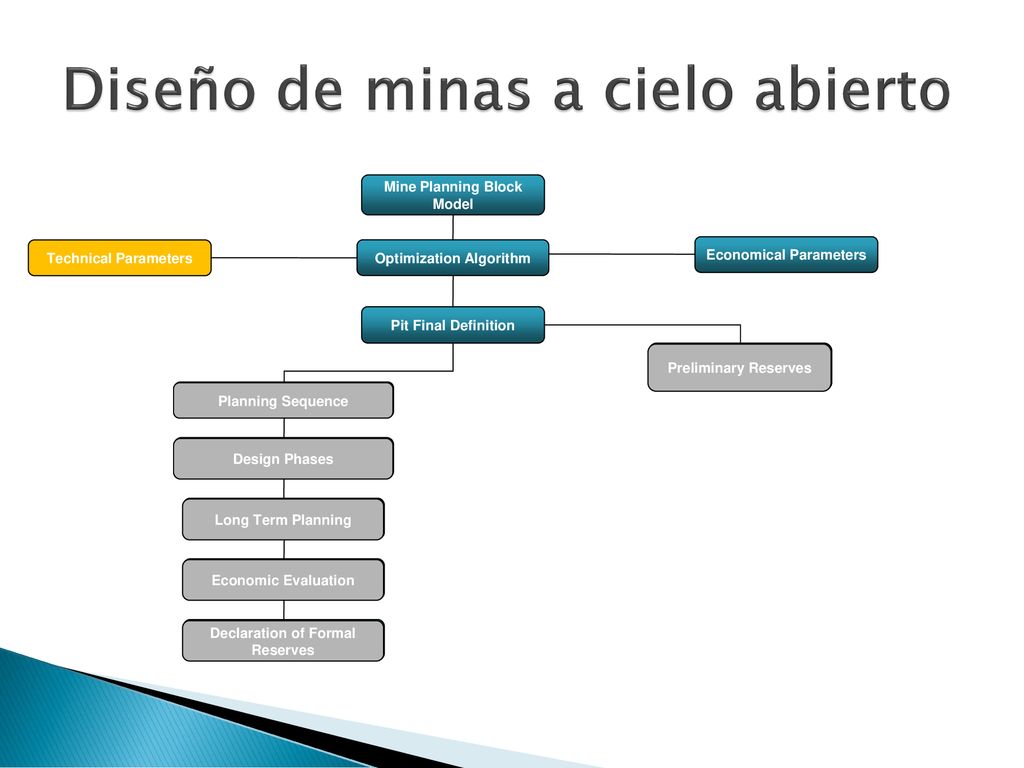

Diseño de minas a cielo abierto
Mine Planning Block Model Technical Parameters Pit Final Definition Planning Sequence Preliminary Reserves Design Phases Long Term Planning Declaration of Formal Reserves Economic Evaluation Optimization Algorithm Economical Parameters
21

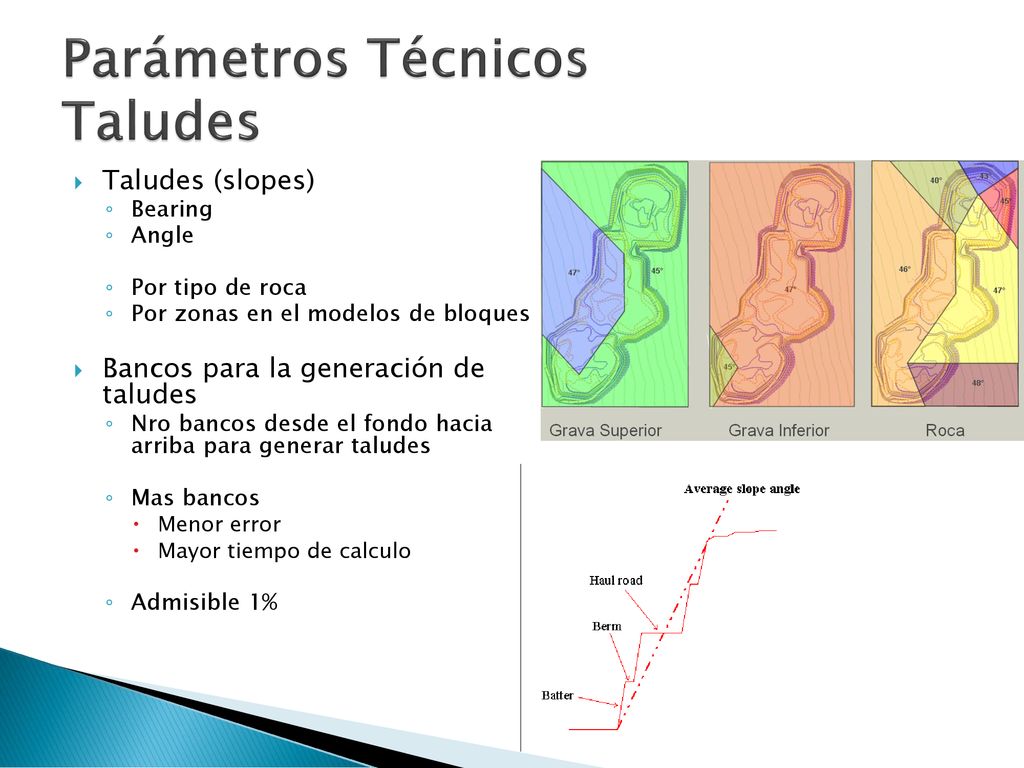

Parámetros Técnicos Taludes
Taludes (slopes) Bearing Angle Por tipo de roca Por zonas en el modelos de bloques Bancos para la generación de taludes Nro bancos desde el fondo hacia arriba para generar taludes Mas bancos Menor error Mayor tiempo de calculo Admisible 1%
22

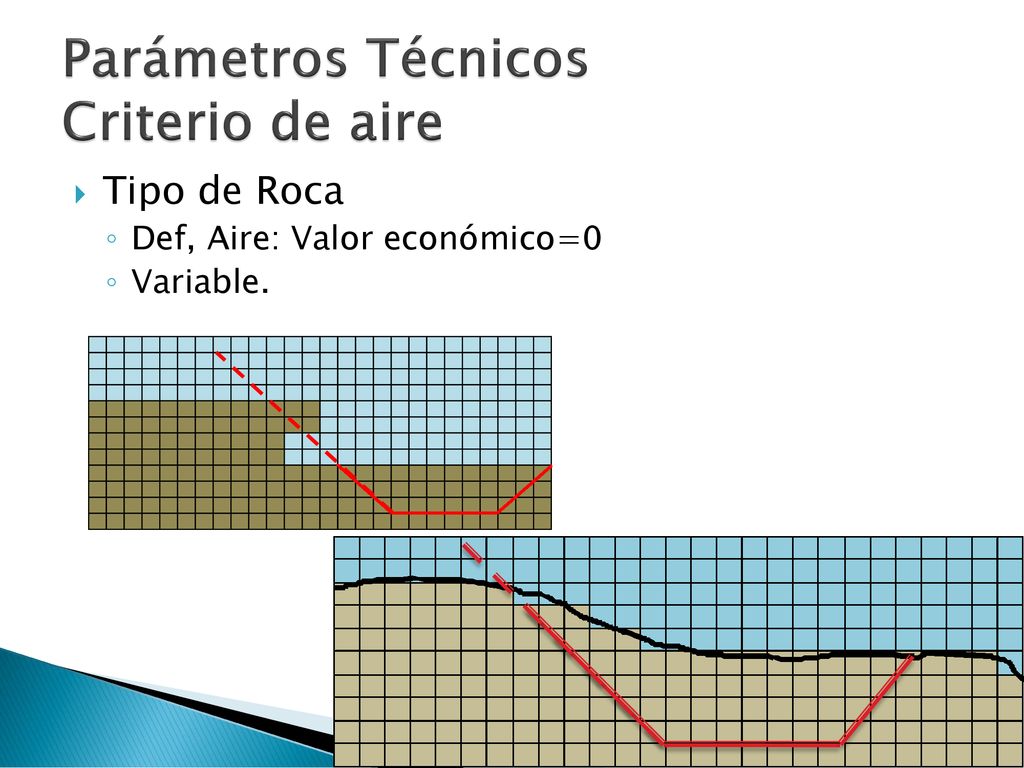

Parámetros Técnicos Criterio de aire
Tipo de Roca Def, Aire: Valor económico=0 Variable.
23

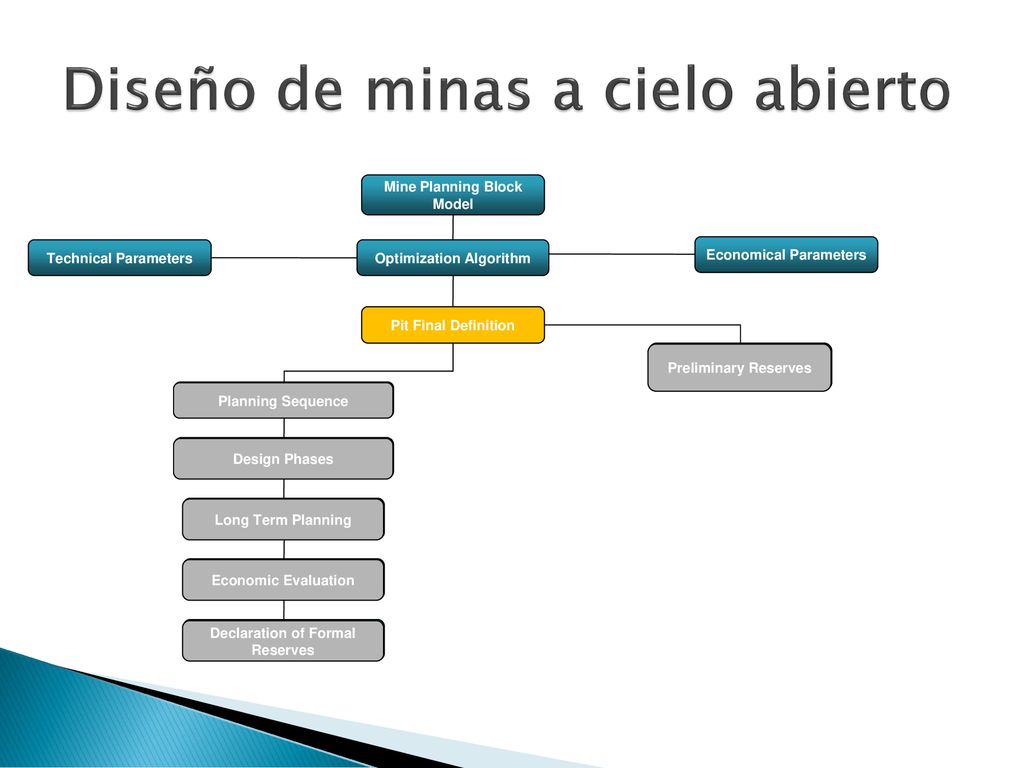

Diseño de minas a cielo abierto
Mine Planning Block Model Technical Parameters Pit Final Definition Planning Sequence Preliminary Reserves Design Phases Long Term Planning Declaration of Formal Reserves Economic Evaluation Optimization Algorithm Economical Parameters
24
Definición Pit Final Pits Anidados
Revenue Factor Se aplica sobre Precio productos. Usualmente RF = [0.3 – 1.8] Produce una secuencia de pits anidados Pits mas pequeños, leyes mas altas Incidencia sobre el VAN
25

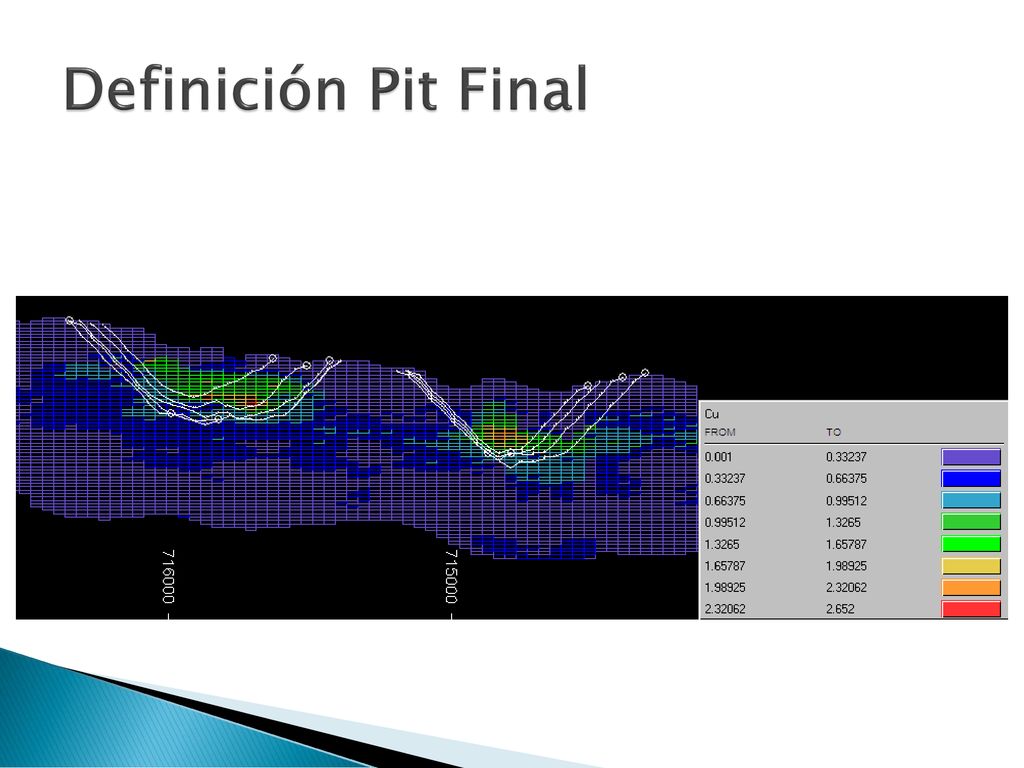

Definición Pit Final
26
Definición Pit Final Pit Final
27
Diseño de minas a cielo abierto
Mine Planning Block Model Technical Parameters Pit Final Definition Planning Sequence Preliminary Reserves Design Phases Long Term Planning Declaration of Formal Reserves Economic Evaluation Optimization Algorithm Economical Parameters
