1 - Iniciar DNR Garmin Moscamed México Centro de Operaciones Tuxtla
Jefe del Área de Informática y Logística Ing. Alberto Lara Encargado Informática Ing. Gerardo Algarin Fonseca

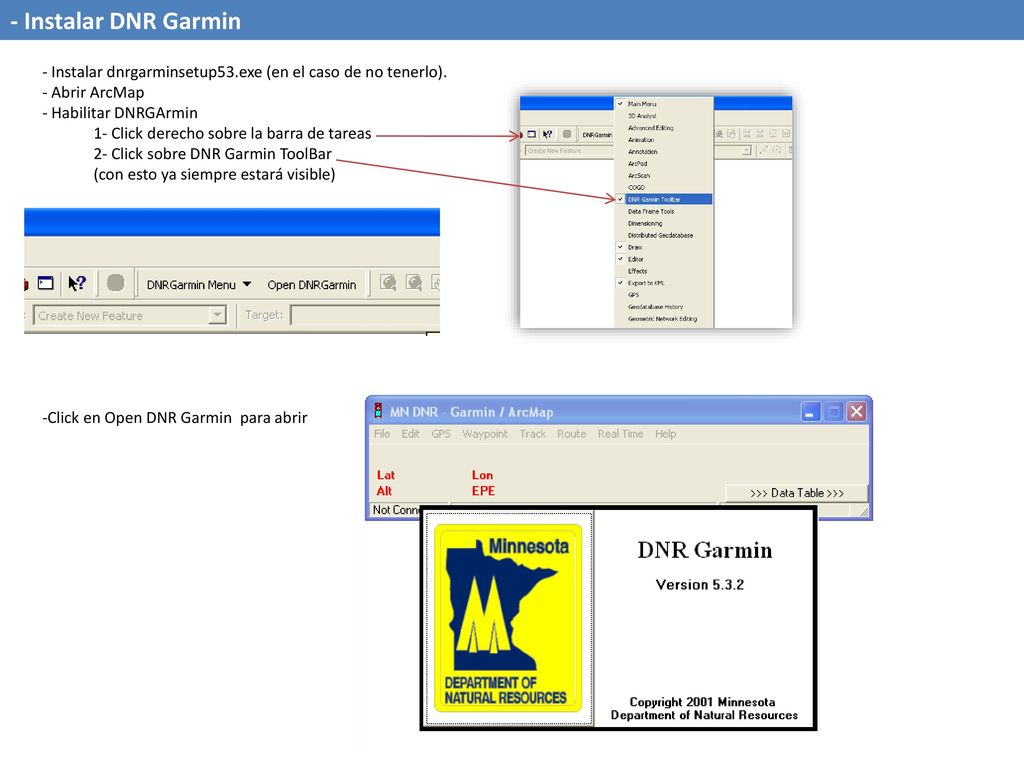

2 - Instalar DNR Garmin - Instalar dnrgarminsetup53.exe (en el caso de no tenerlo). Abrir ArcMap Habilitar DNRGArmin 1- Click derecho sobre la barra de tareas 2- Click sobre DNR Garmin ToolBar (con esto ya siempre estará visible) Click en Open DNR Garmin para abrir

3 - Configuración Click en Waypoint Waypoint Properties
Ir a la pestaña projection Configurar de acuerdo a los datos que se muestran en la imagen. Click en OK.

4 - Descargar Puntos desde GPS

5 - Descargar Puntos desde GPS
Conectar el GPS Abrir DNR Garmin Aquí se indica el estado del GPS (conectado) Click en Waypoint Click en Download Se cargaran todos los Puntos que se encuentren en el GPS (en Memoria). Se prosigue a guardarlos en un shape.

6 - Descargar Puntos desde GPS
Click en File/ Save To/ ArcMap/ Shapefile Layer para guadarlo como shape y proyectarlo. Después seleccionamos en donde deseamos guardar el shape.

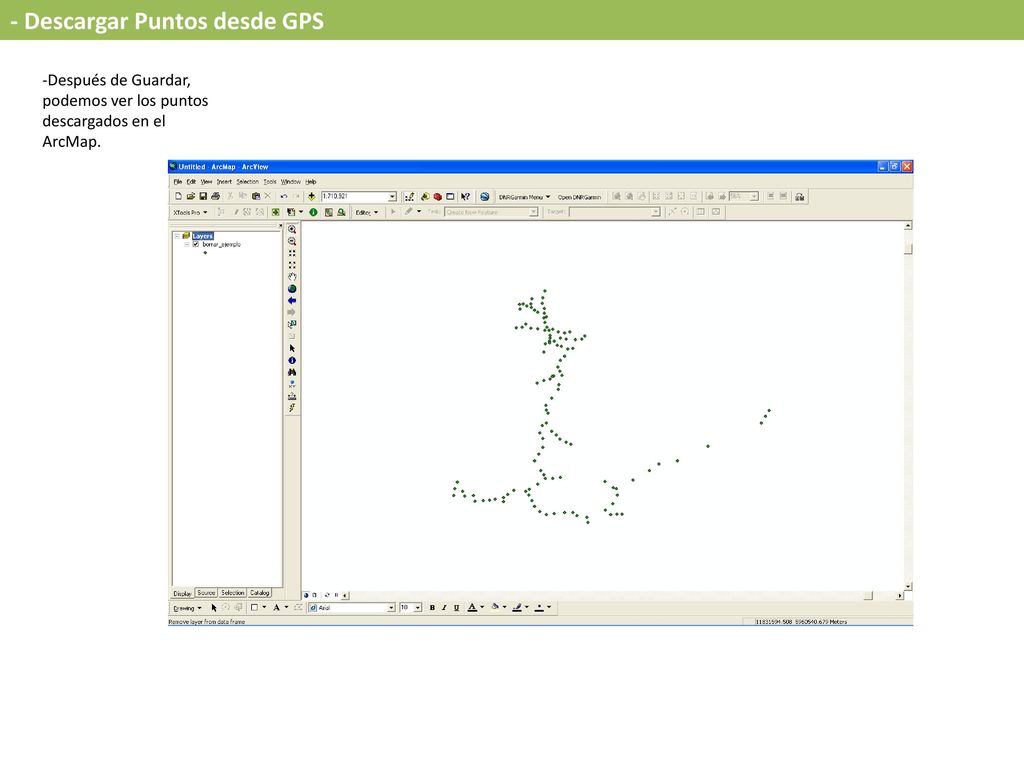

7 - Descargar Puntos desde GPS
Después de Guardar, podemos ver los puntos descargados en el ArcMap.

8 - Cargar Puntos al GPS

9 - Seleccionar que Shapes deseamos cargar al GPS
Abrir DNR Garmin Cargar el Shape que será almacenado al GPS. NOTA: si estamos trabajando con varios Shapes, se cargara el Shape que tengamos seleccionado. la Ruta es: File/Load From/ArcMap/Layer Después nos muestra una ventana, donde escogemos los datos que deseamos se muestren en nuestro GPS (Un Identificador y un Comentario). Damos OK

10 - Los Puntos (Waypoint ) pre-cargaran al GPS.
Vemos que nos cargo en memoria los Puntos del shape que seleccionamos. Características del GPS Tipo de Coordenadas Seleccionar Waypoint para cargar los Puntos. Estado del Dispositivo El total de puntos cargados en memoria.

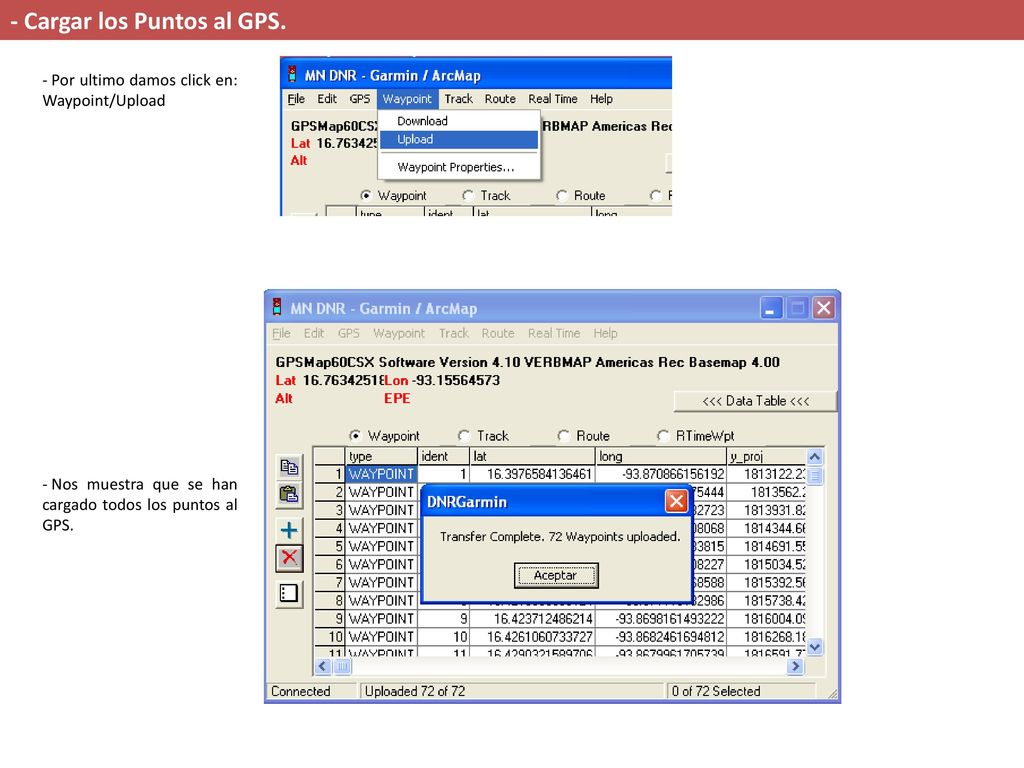

11 - Cargar los Puntos al GPS.
Por ultimo damos click en: Waypoint/Upload Nos muestra que se han cargado todos los puntos al GPS.
