1 Sistemas constructivos

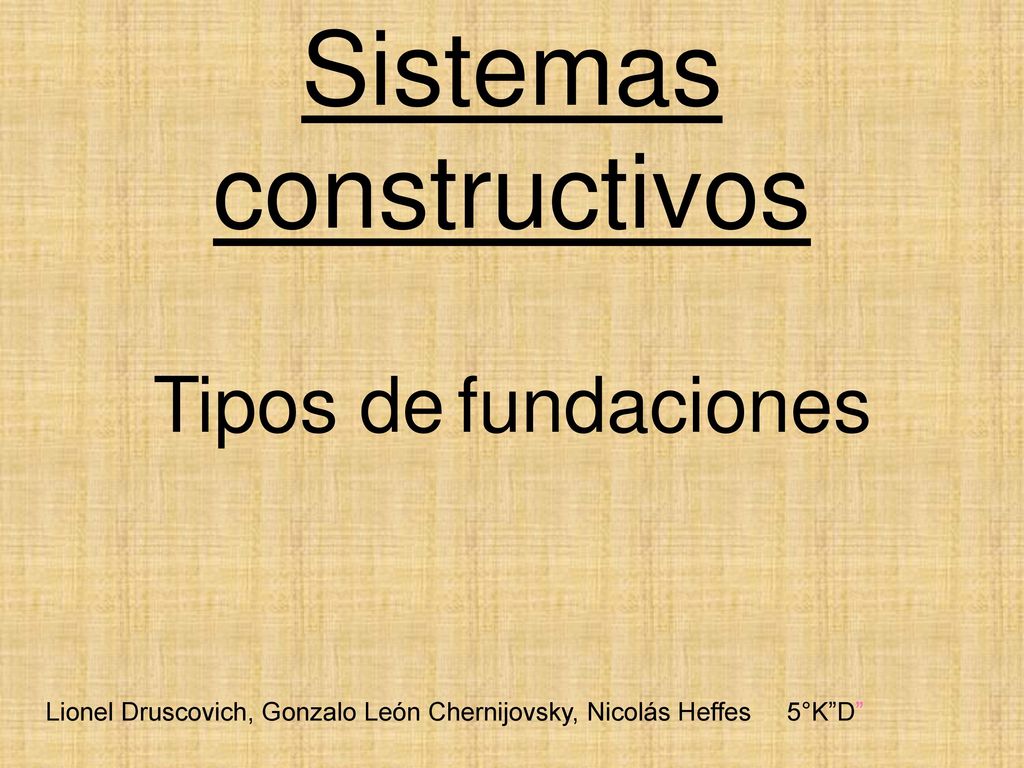

Tipos de fundaciones Lionel Druscovich, Gonzalo León Chernijovsky, Nicolás Heffes 5°K”D”

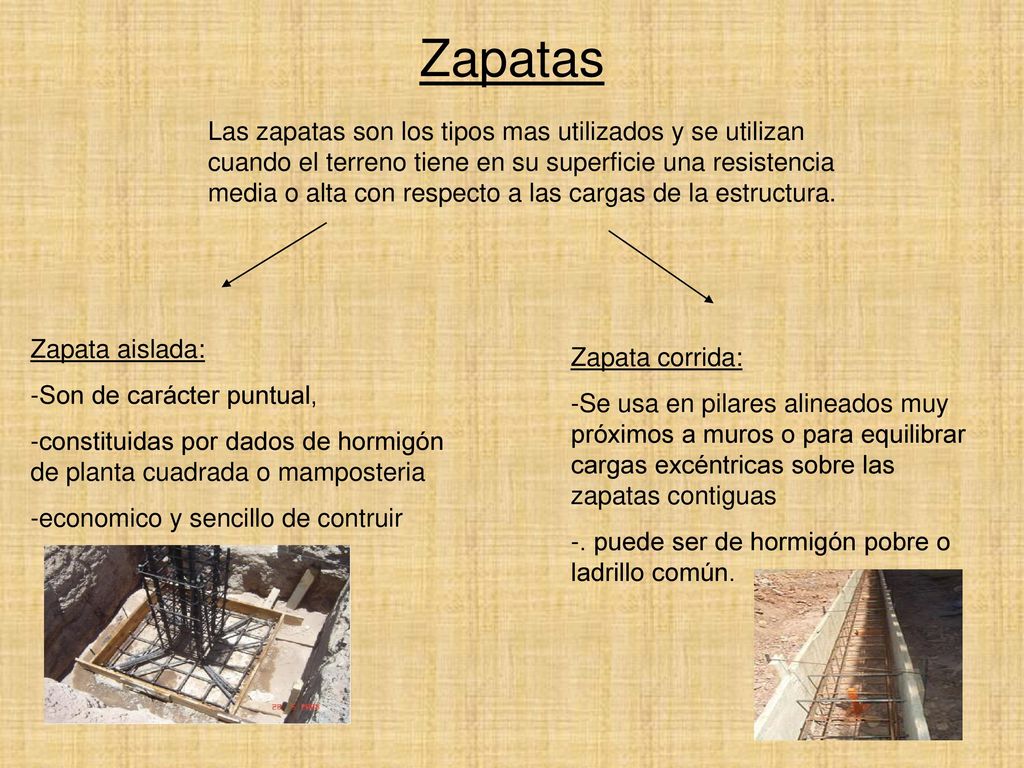

2 Zapatas Las zapatas son los tipos mas utilizados y se utilizan cuando el terreno tiene en su superficie una resistencia media o alta con respecto a las cargas de la estructura. Zapata aislada: -Son de carácter puntual, -constituidas por dados de hormigón de planta cuadrada o mamposteria -economico y sencillo de contruir Zapata corrida: Se usa en pilares alineados muy próximos a muros o para equilibrar cargas excéntricas sobre las zapatas contiguas . puede ser de hormigón pobre o ladrillo común.

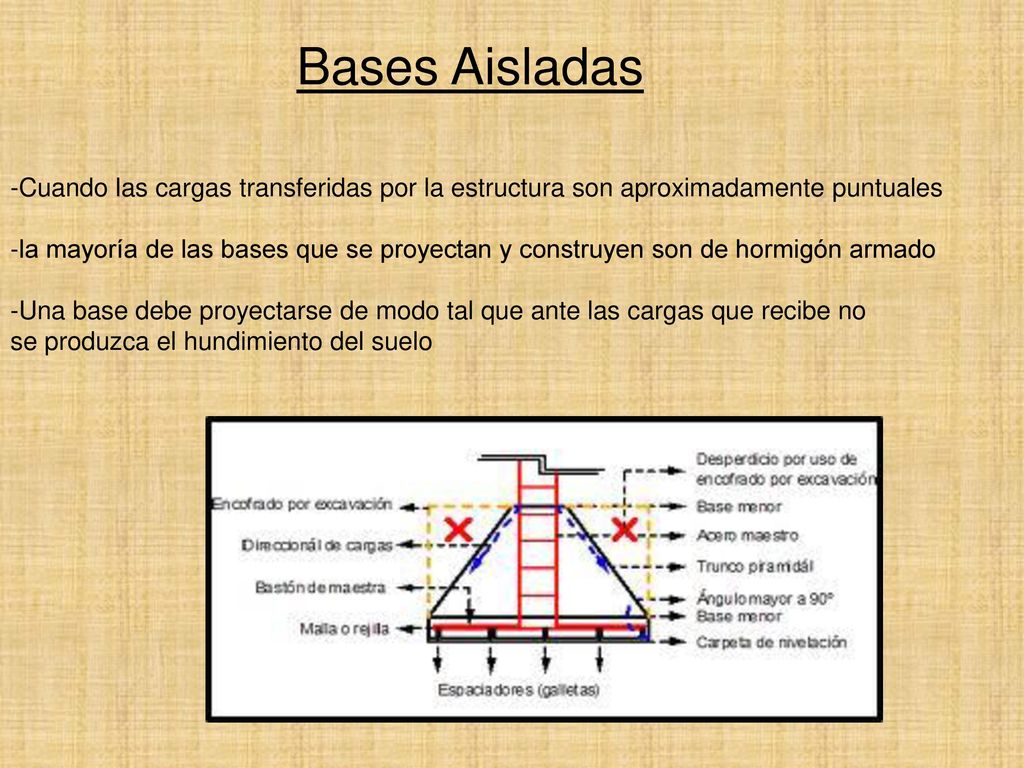

3 Bases Aisladas -Cuando las cargas transferidas por la estructura son aproximadamente puntuales -la mayoría de las bases que se proyectan y construyen son de hormigón armado -Una base debe proyectarse de modo tal que ante las cargas que recibe no se produzca el hundimiento del suelo

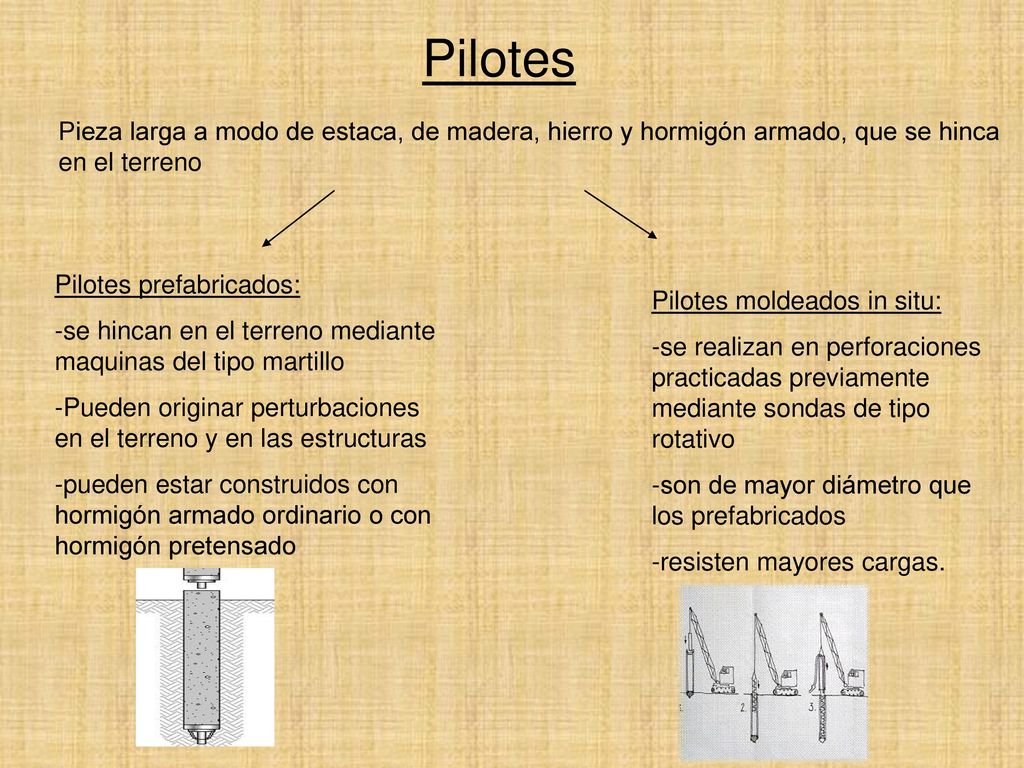

4 Pilotes Pieza larga a modo de estaca, de madera, hierro y hormigón armado, que se hinca en el terreno Pilotes prefabricados: -se hincan en el terreno mediante maquinas del tipo martillo -Pueden originar perturbaciones en el terreno y en las estructuras -pueden estar construidos con hormigón armado ordinario o con hormigón pretensado Pilotes moldeados in situ: -se realizan en perforaciones practicadas previamente mediante sondas de tipo rotativo -son de mayor diámetro que los prefabricados -resisten mayores cargas.

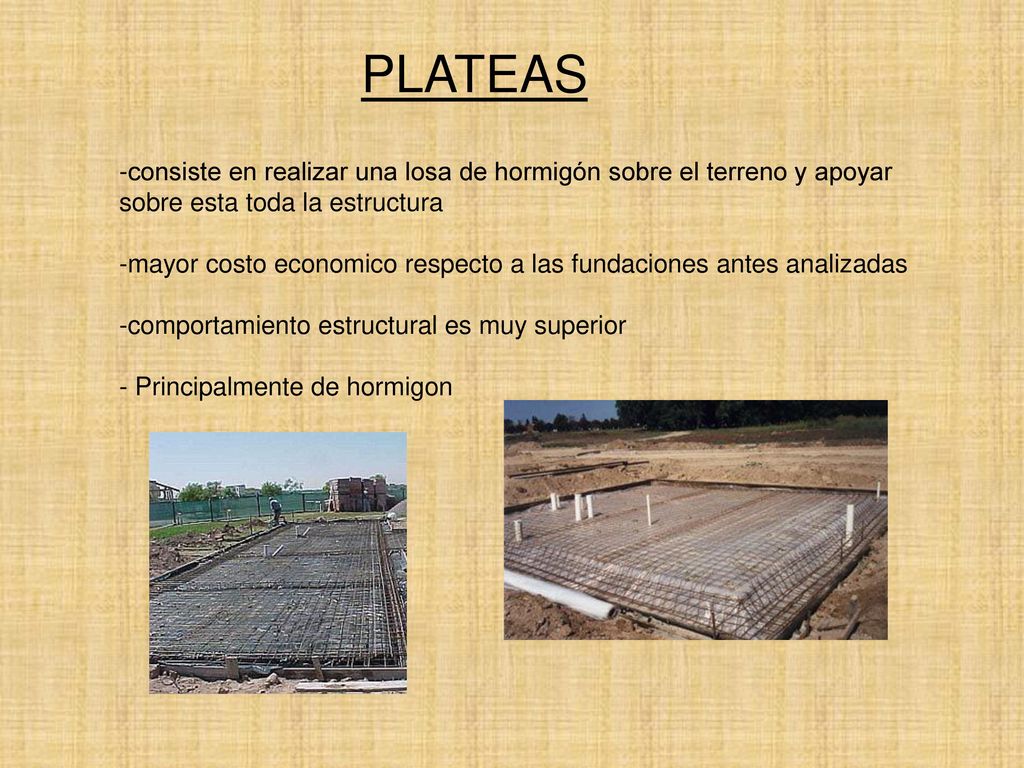

5 PLATEAS -consiste en realizar una losa de hormigón sobre el terreno y apoyar sobre esta toda la estructura -mayor costo economico respecto a las fundaciones antes analizadas -comportamiento estructural es muy superior - Principalmente de hormigon

6 ¿Cómo se hace cada fundación?

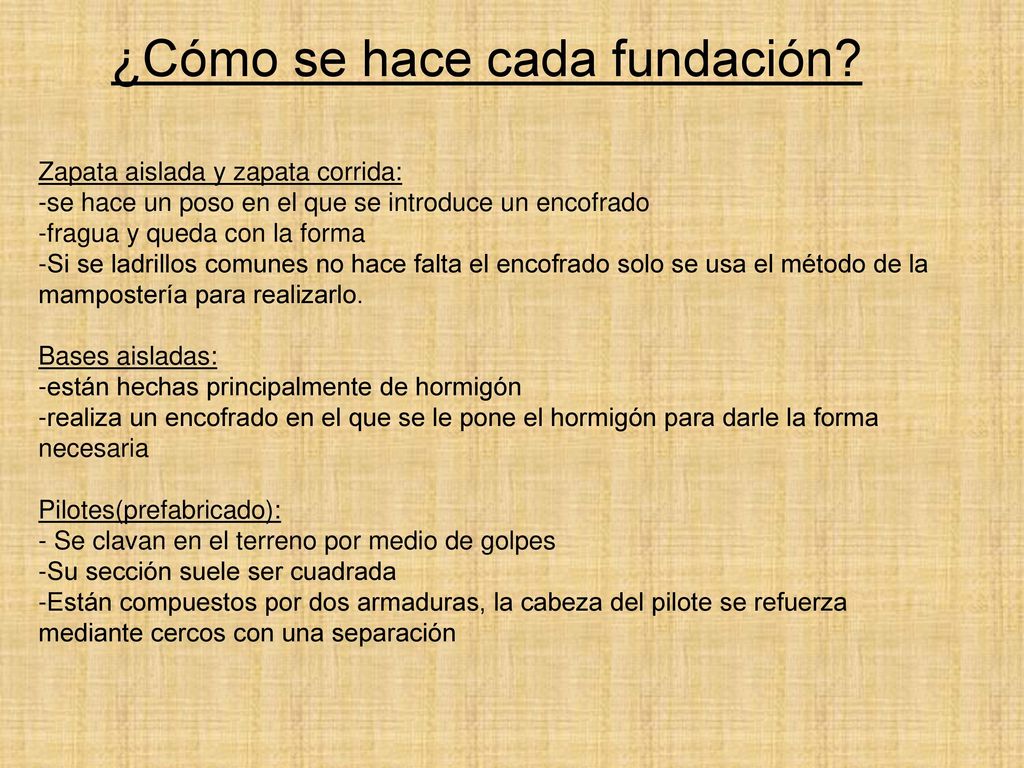

Zapata aislada y zapata corrida: -se hace un poso en el que se introduce un encofrado -fragua y queda con la forma -Si se ladrillos comunes no hace falta el encofrado solo se usa el método de la mampostería para realizarlo. Bases aisladas: -están hechas principalmente de hormigón -realiza un encofrado en el que se le pone el hormigón para darle la forma necesaria Pilotes(prefabricado): - Se clavan en el terreno por medio de golpes -Su sección suele ser cuadrada -Están compuestos por dos armaduras, la cabeza del pilote se refuerza mediante cercos con una separación

7 ¿Cómo se hace cada fundación?

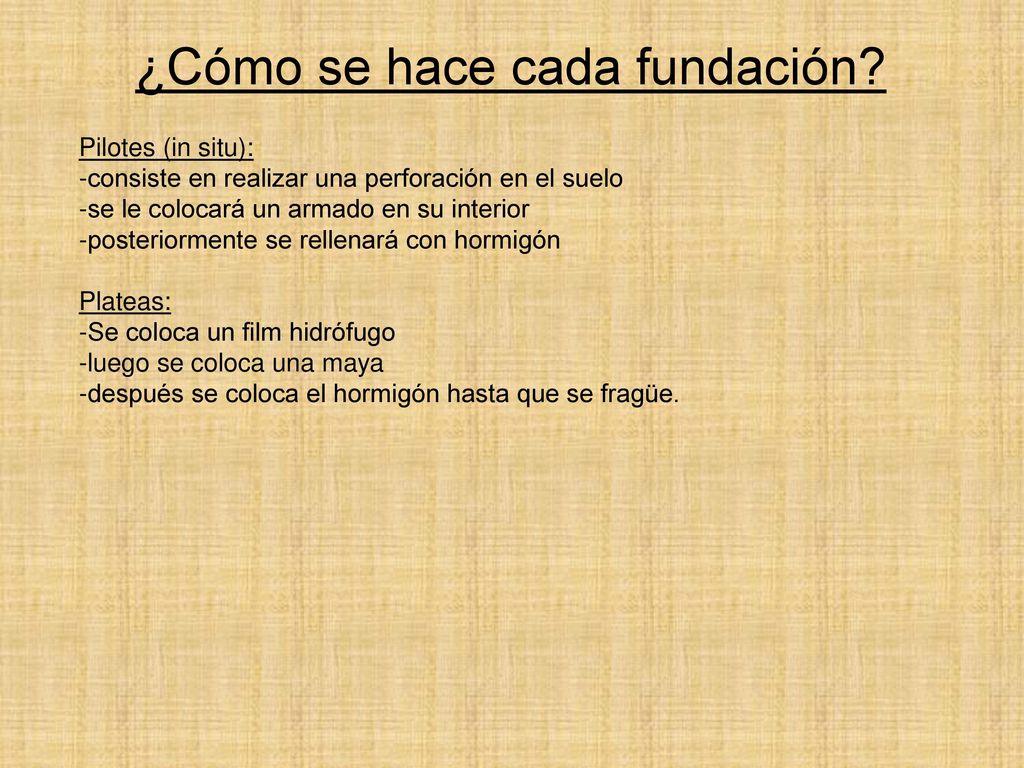

Pilotes (in situ): -consiste en realizar una perforación en el suelo -se le colocará un armado en su interior -posteriormente se rellenará con hormigón Plateas: Se coloca un film hidrófugo -luego se coloca una maya -después se coloca el hormigón hasta que se fragüe.

8 Fundaciones según el suelo

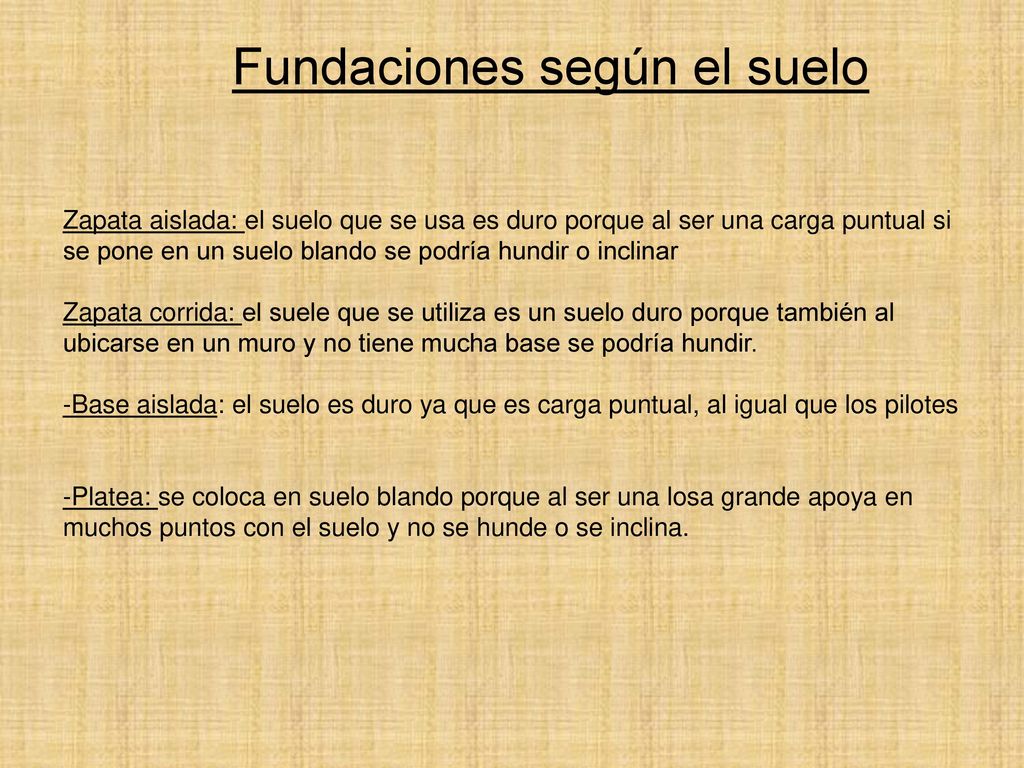

Zapata aislada: el suelo que se usa es duro porque al ser una carga puntual si se pone en un suelo blando se podría hundir o inclinar Zapata corrida: el suele que se utiliza es un suelo duro porque también al ubicarse en un muro y no tiene mucha base se podría hundir. -Base aislada: el suelo es duro ya que es carga puntual, al igual que los pilotes -Platea: se coloca en suelo blando porque al ser una losa grande apoya en muchos puntos con el suelo y no se hunde o se inclina.
