1 BLOQUE TEMATICO 1 UNIDAD TEMATICA 4 LECCION 12 PILOTES PREFABRICADOS LECCION 13 PILOTES IN SITU

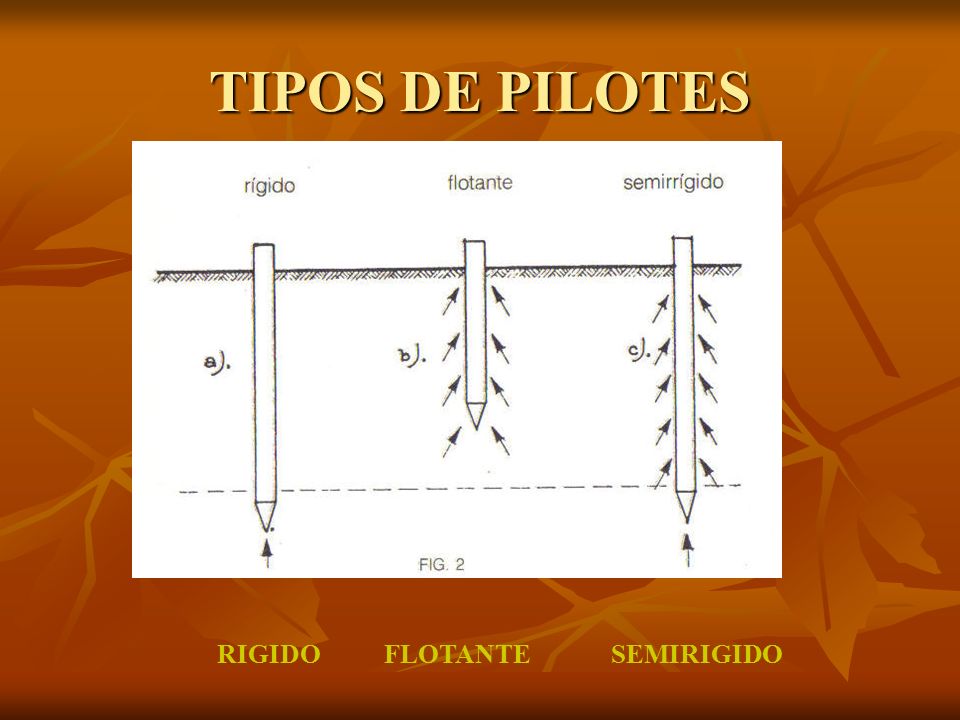

2 TIPOS DE PILOTES RIGIDO FLOTANTE SEMIRIGIDO

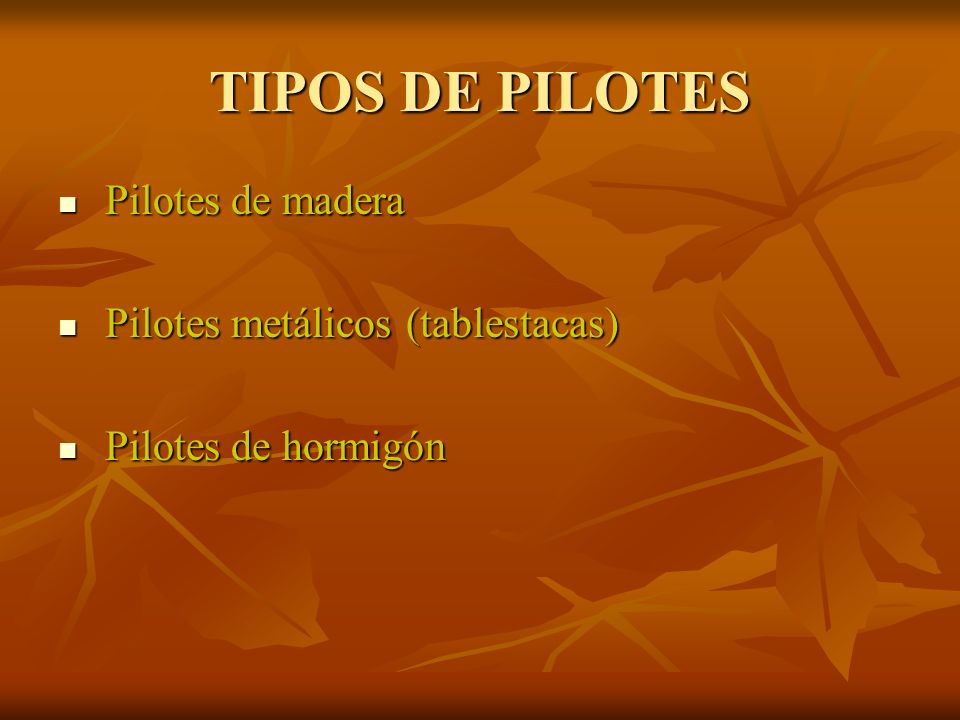

3 TIPOS DE PILOTES Pilotes de madera Pilotes metálicos (tablestacas)
Pilotes de hormigón

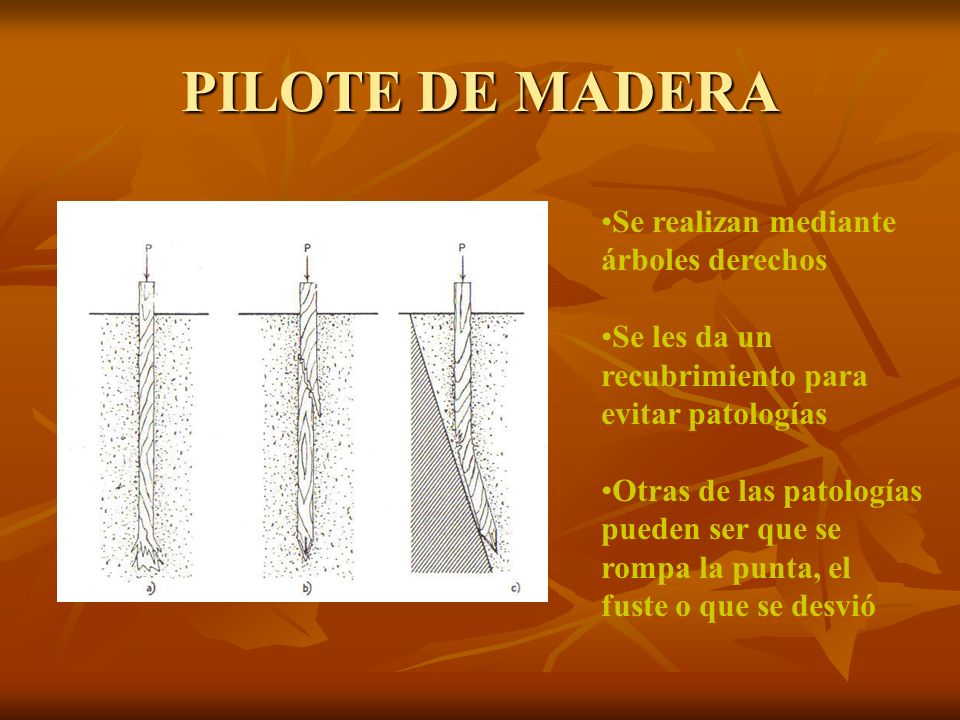

4 PILOTE DE MADERA Se realizan mediante árboles derechos
Se les da un recubrimiento para evitar patologías Otras de las patologías pueden ser que se rompa la punta, el fuste o que se desvió

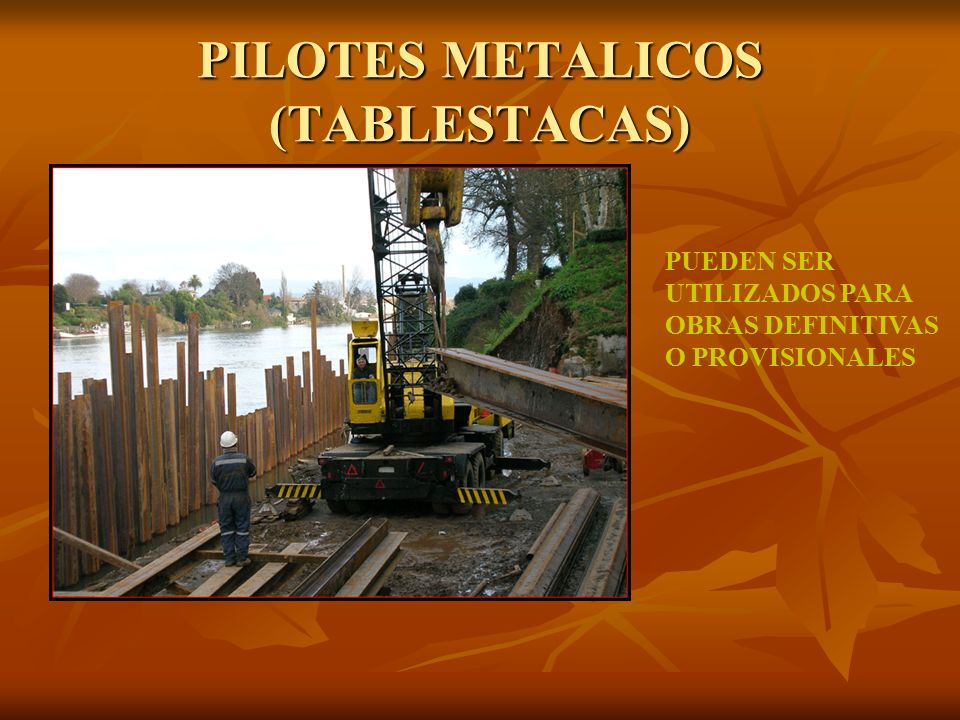

5 PILOTES METALICOS (TABLESTACAS)
PUEDEN SER UTILIZADOS PARA OBRAS DEFINITIVAS O PROVISIONALES

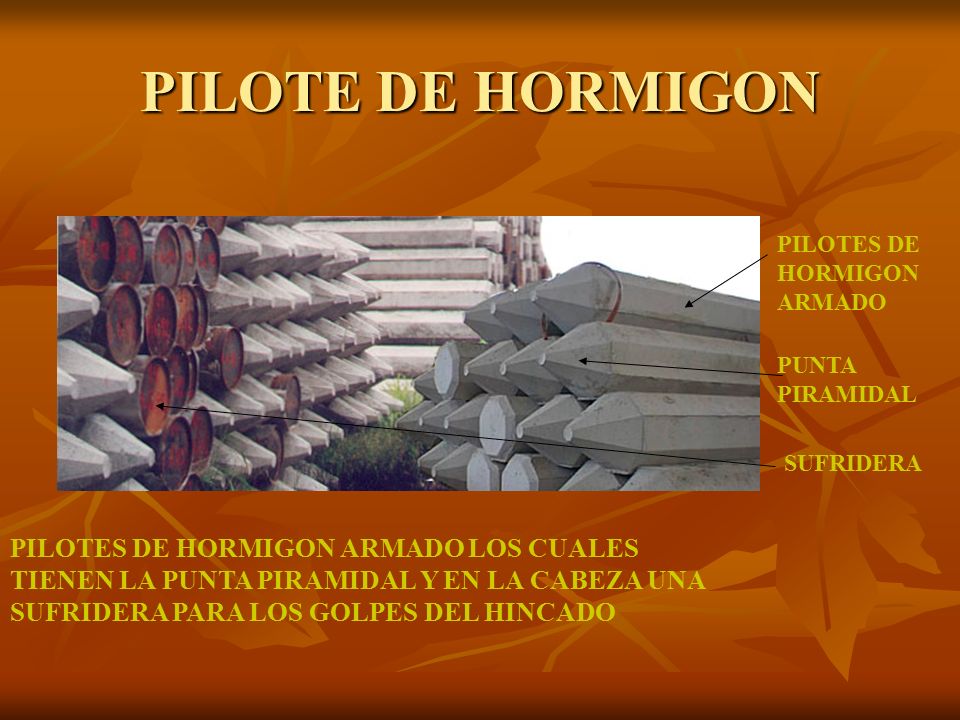

6 PILOTE DE HORMIGON PILOTES DE HORMIGON ARMADO PUNTA PIRAMIDAL SUFRIDERA PILOTES DE HORMIGON ARMADO LOS CUALES TIENEN LA PUNTA PIRAMIDAL Y EN LA CABEZA UNA SUFRIDERA PARA LOS GOLPES DEL HINCADO

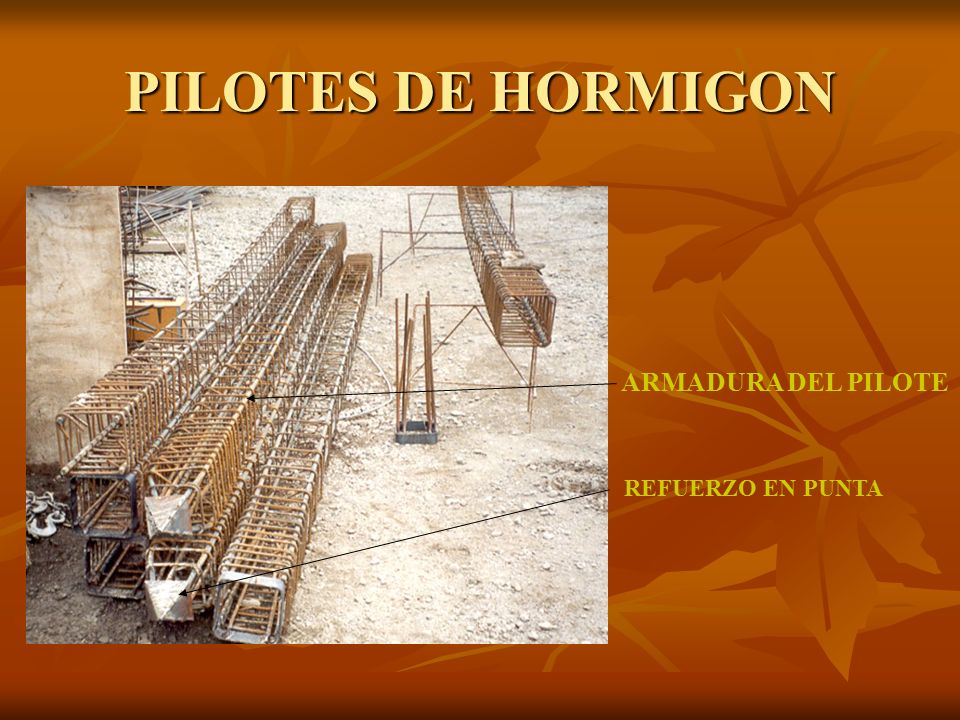

7 PILOTES DE HORMIGON ARMADURA DEL PILOTE REFUERZO EN PUNTA

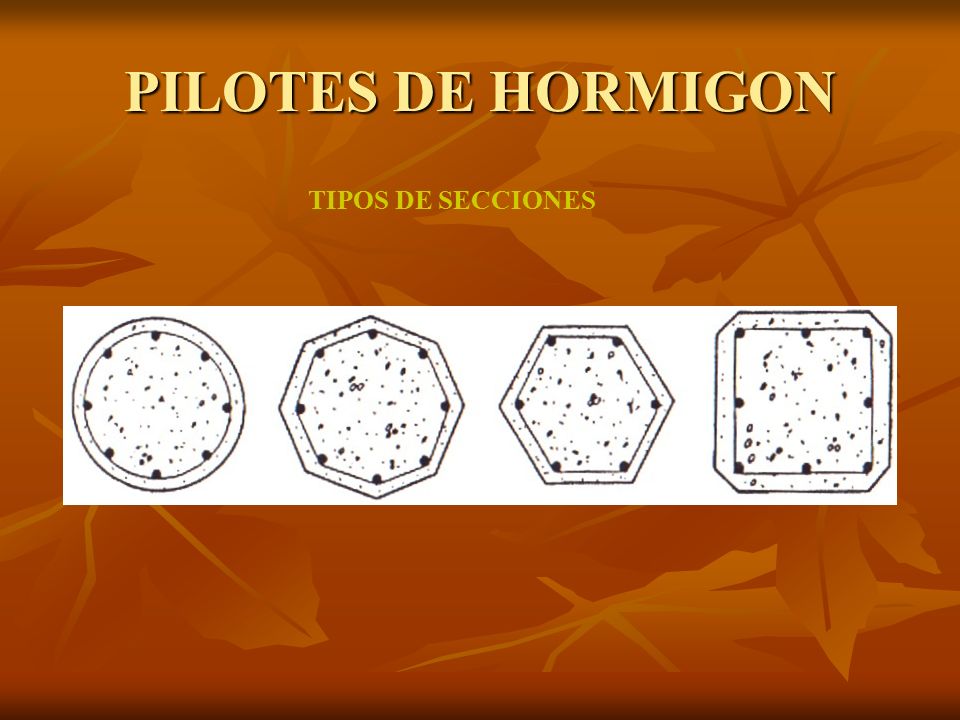

8 PILOTES DE HORMIGON TIPOS DE SECCIONES

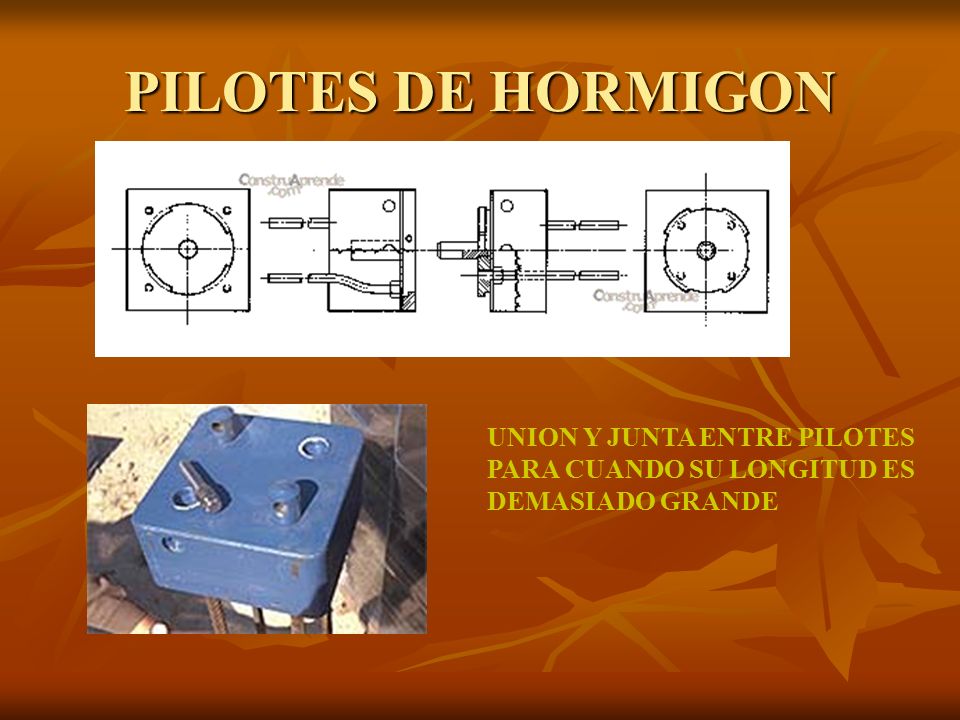

9 PILOTES DE HORMIGON UNION Y JUNTA ENTRE PILOTES PARA CUANDO SU LONGITUD ES DEMASIADO GRANDE

10 PROCESO CONSTRUCTIVO COLOCACION DEL PILOTE SOBRE LA MAQUINA

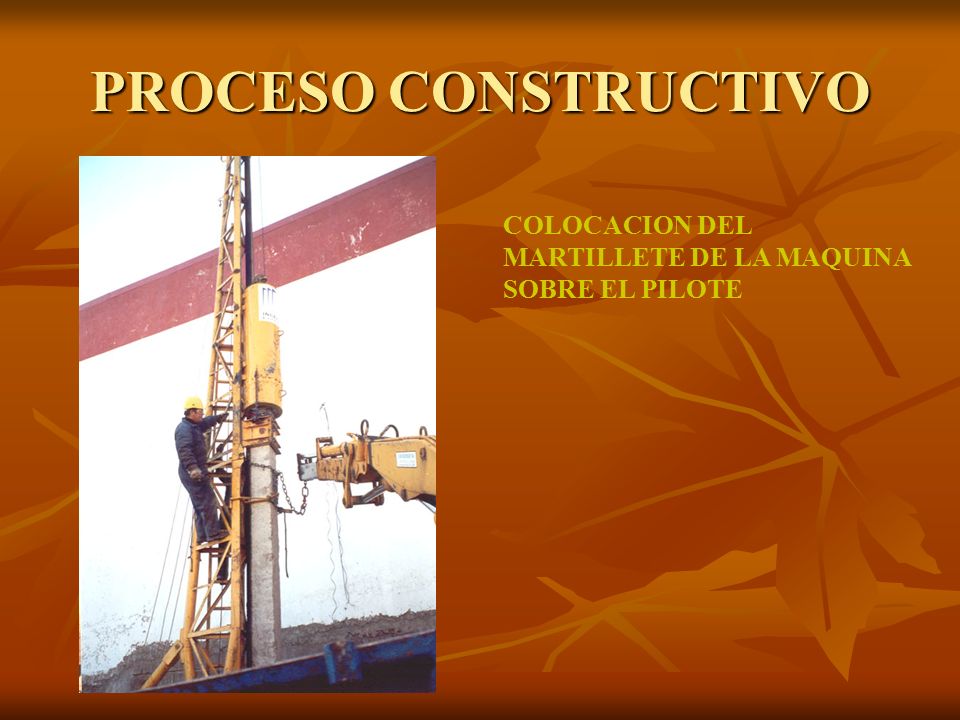

11 PROCESO CONSTRUCTIVO COLOCACION DEL MARTILLETE DE LA MAQUINA SOBRE EL PILOTE

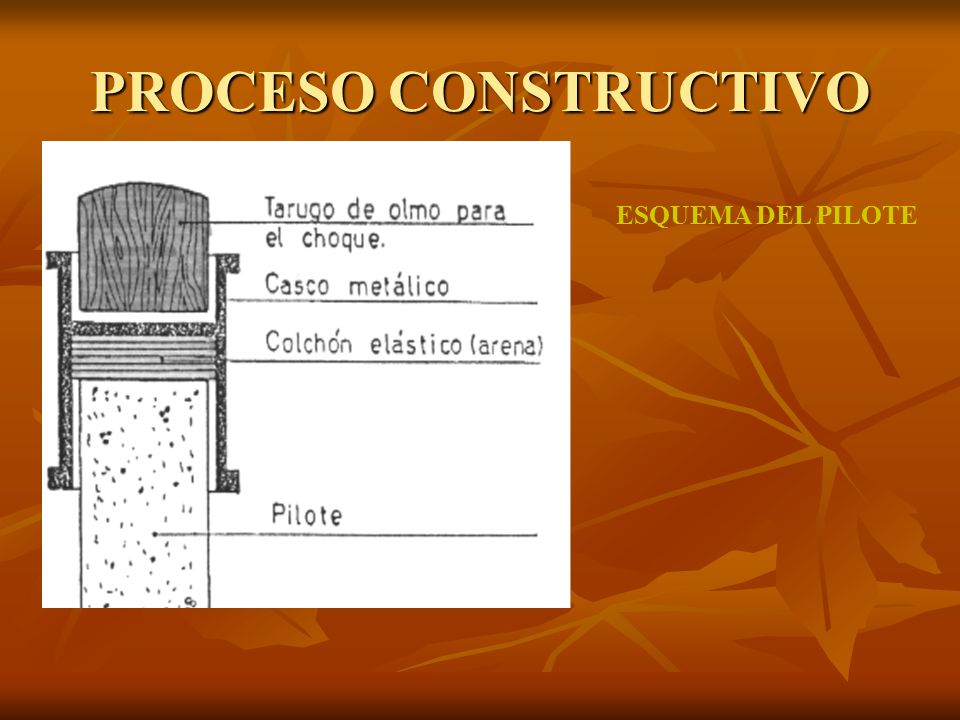

12 PROCESO CONSTRUCTIVO ESQUEMA DEL PILOTE

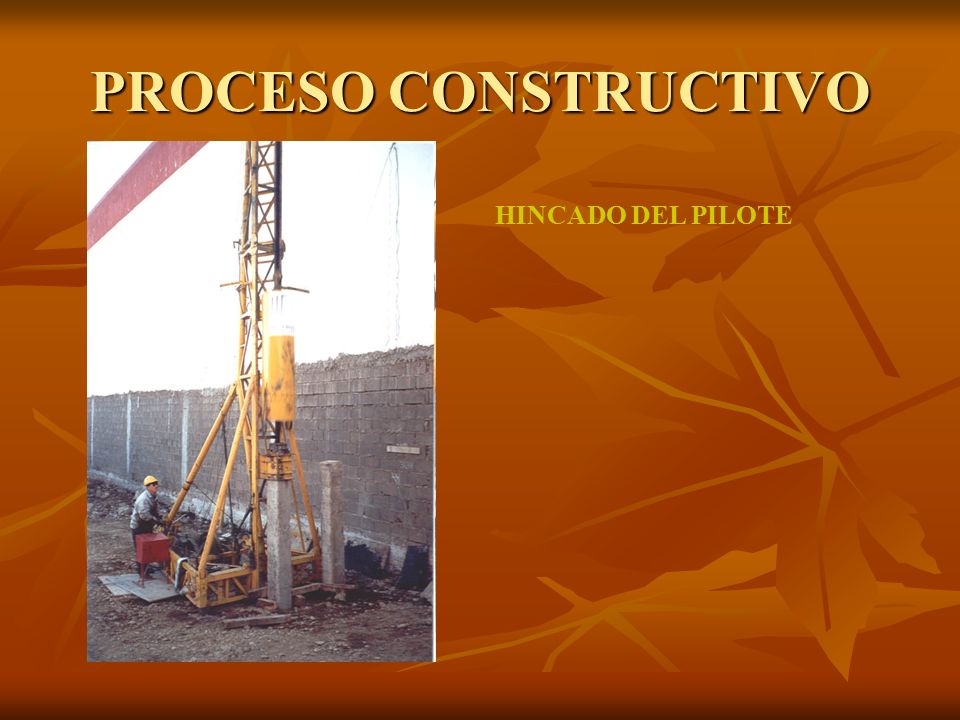

13 PROCESO CONSTRUCTIVO HINCADO DEL PILOTE

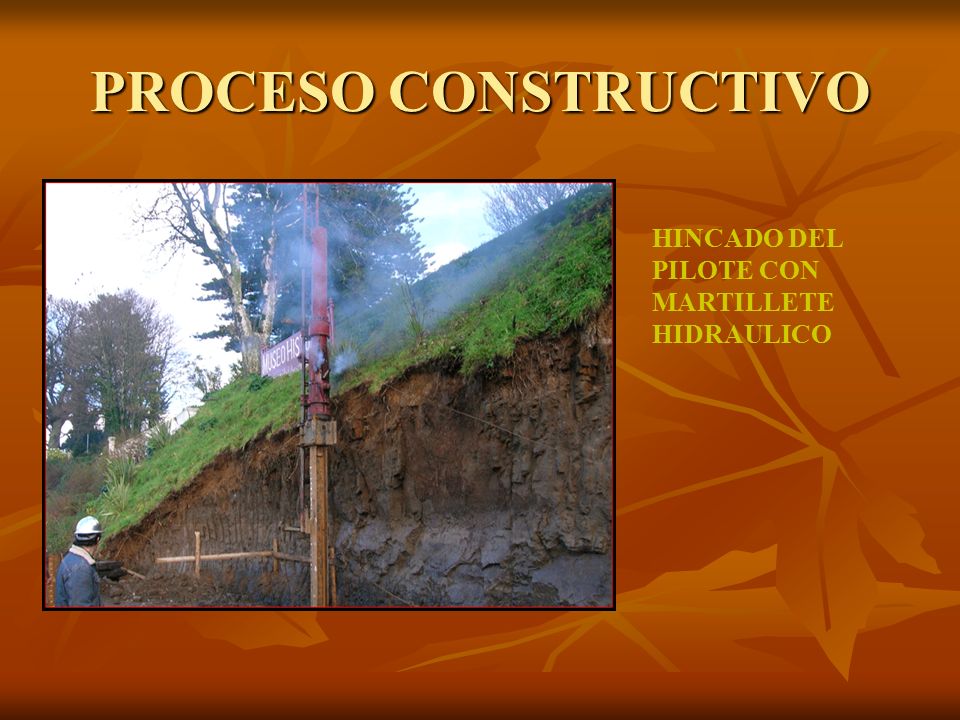

14 PROCESO CONSTRUCTIVO HINCADO DEL PILOTE CON MARTILLETE HIDRAULICO

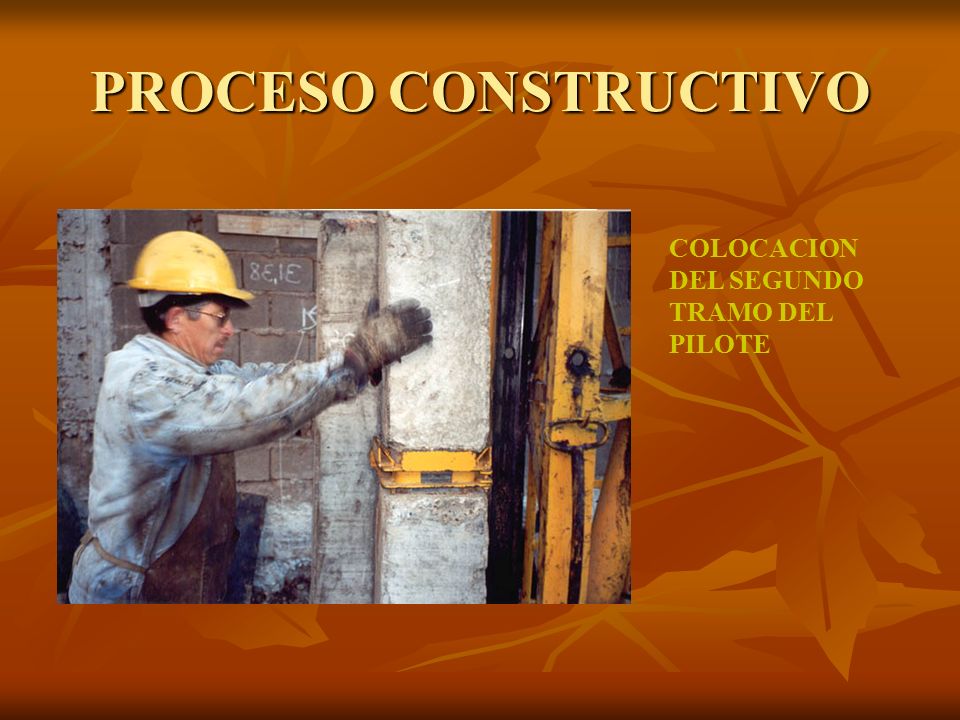

15 PROCESO CONSTRUCTIVO COLOCACION DEL SEGUNDO TRAMO DEL PILOTE

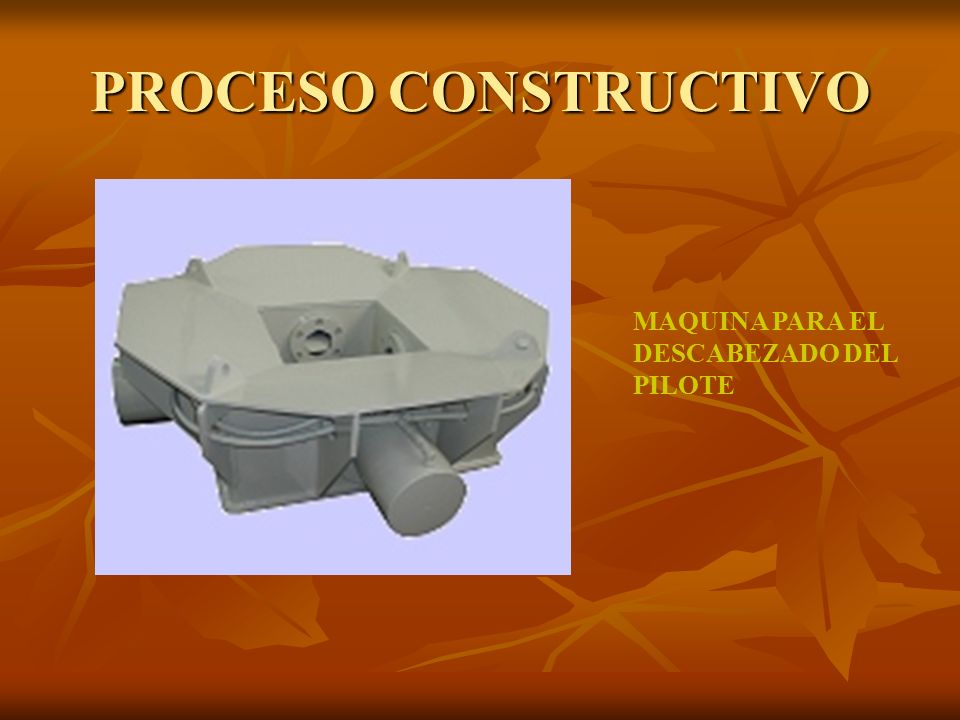

16 PROCESO CONSTRUCTIVO MAQUINA PARA EL DESCABEZADO DEL PILOTE

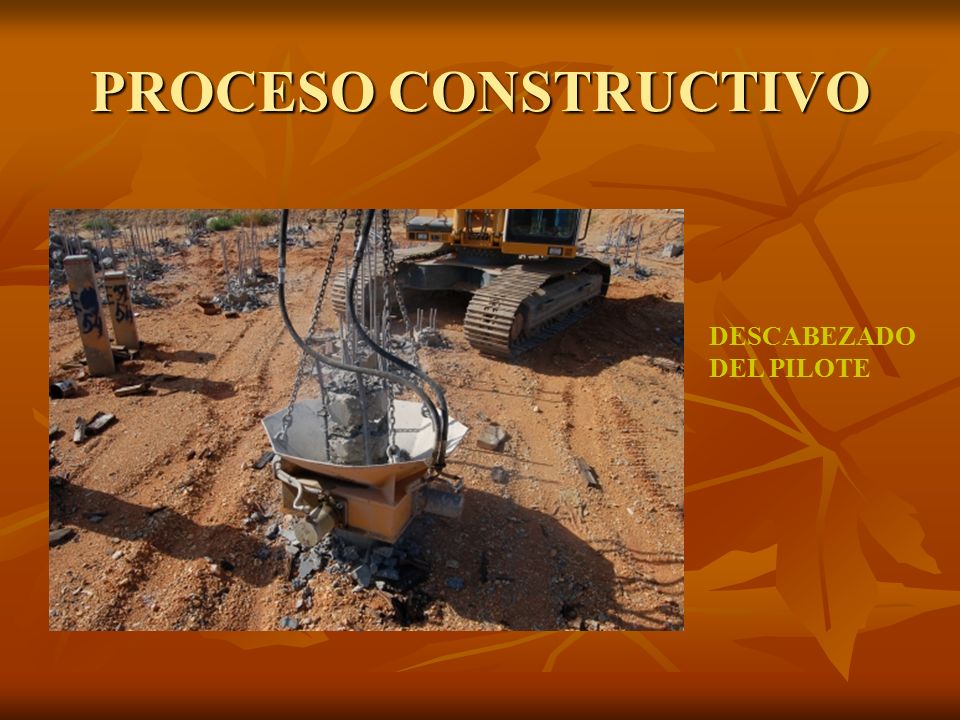

17 PROCESO CONSTRUCTIVO DESCABEZADO DEL PILOTE

18 UNIDAD TEMATICA 4 LECCION 13
PILOTES IN SITU MARIA EUGENIA PRIETO GARCIA

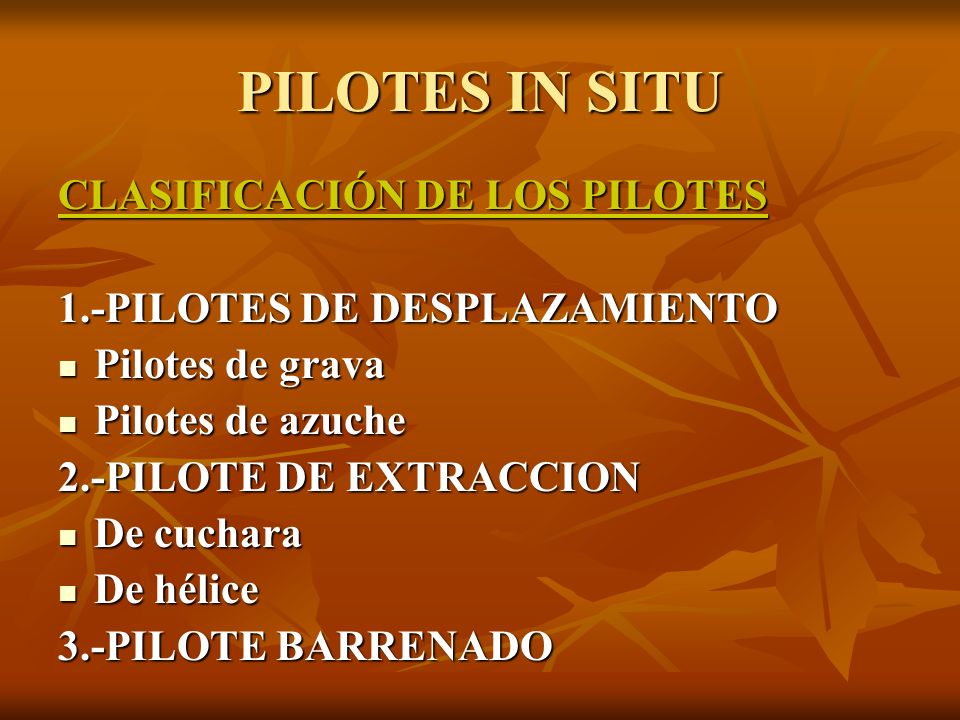

19 PILOTES IN SITU CLASIFICACIÓN DE LOS PILOTES
1.-PILOTES DE DESPLAZAMIENTO Pilotes de grava Pilotes de azuche 2.-PILOTE DE EXTRACCION De cuchara De hélice 3.-PILOTE BARRENADO

20 PILOTE DE TAPON DE GRAVA
La foto indica el proceso constructivo de un pilotes realizado mediante tapón de grava

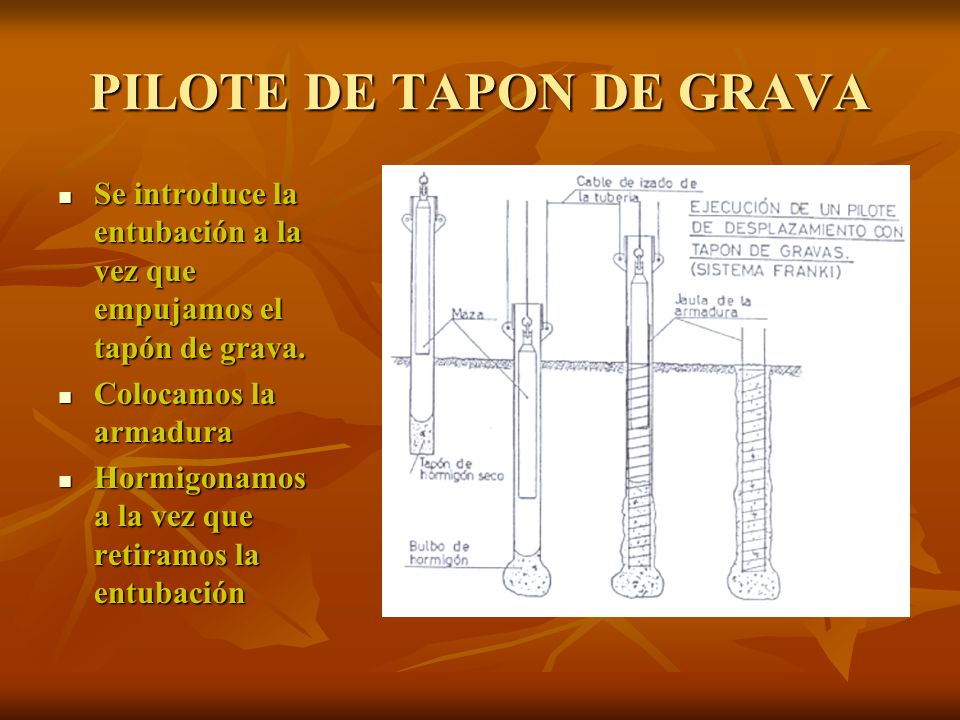

21 PILOTE DE TAPON DE GRAVA
Se introduce la entubación a la vez que empujamos el tapón de grava. Colocamos la armadura Hormigonamos a la vez que retiramos la entubación

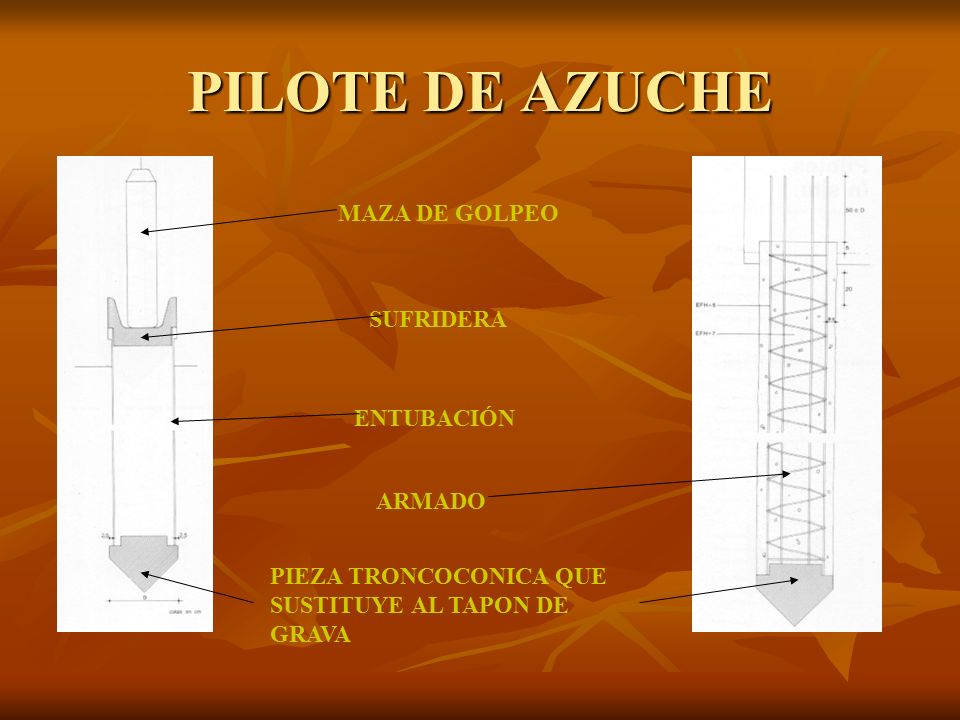

22 PILOTE DE AZUCHE MAZA DE GOLPEO SUFRIDERA ENTUBACIÓN ARMADO
PIEZA TRONCOCONICA QUE SUSTITUYE AL TAPON DE GRAVA

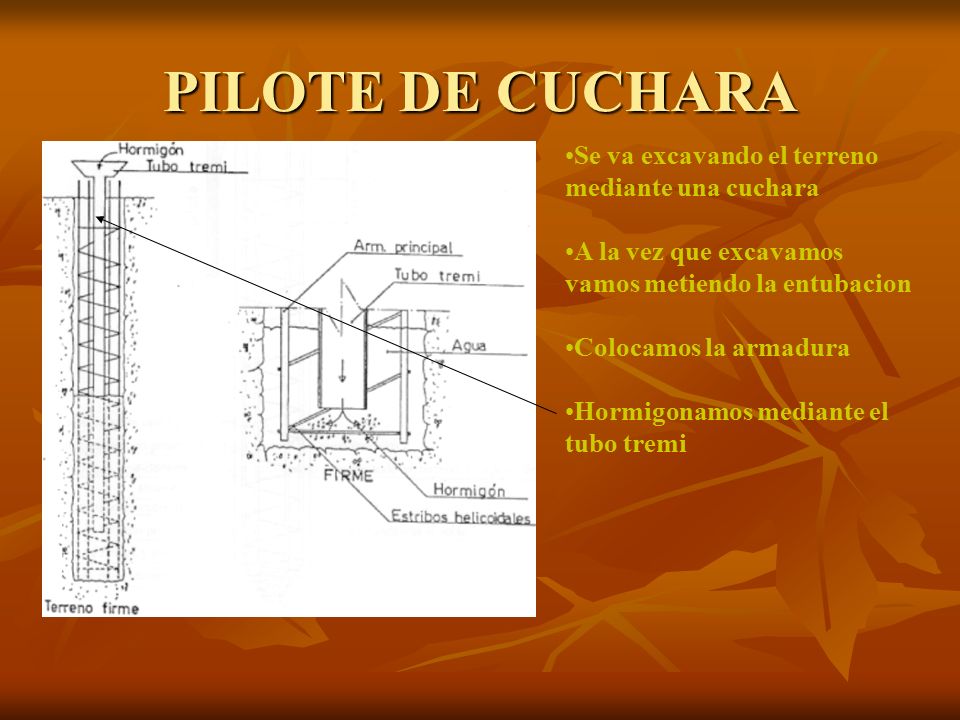

23 PILOTE DE CUCHARA Se va excavando el terreno mediante una cuchara
A la vez que excavamos vamos metiendo la entubacion Colocamos la armadura Hormigonamos mediante el tubo tremi

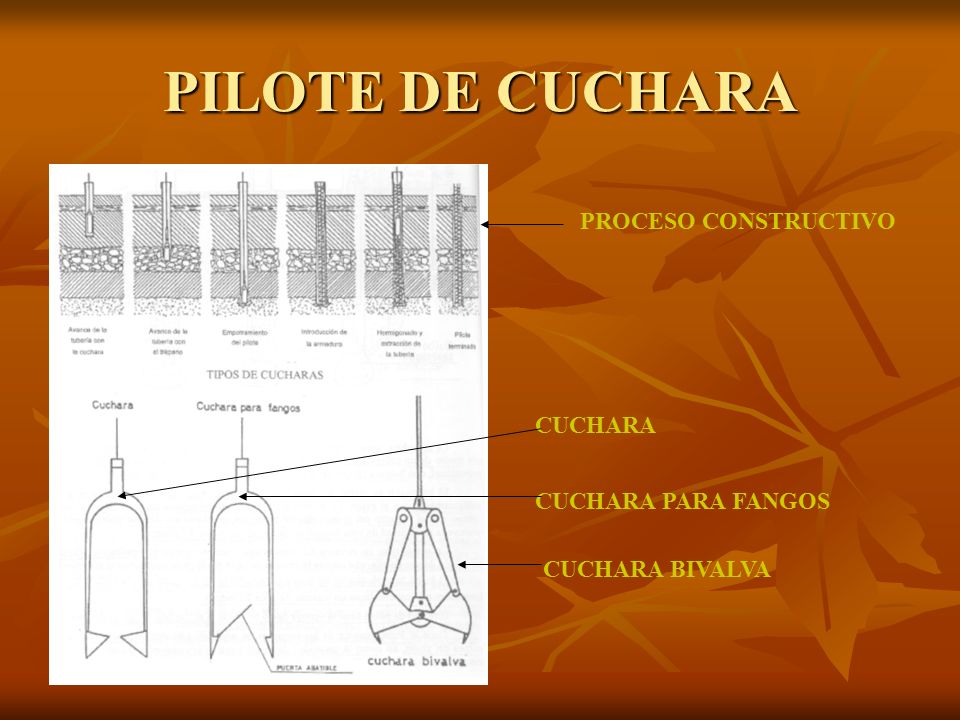

24 PILOTE DE CUCHARA PROCESO CONSTRUCTIVO CUCHARA CUCHARA PARA FANGOS
CUCHARA BIVALVA

25 PILOTE DE CAMISA PERDIDA
ES UNA CHAPITA FINA QUE SE COLOCA PARA PROTEGER AL HORMIGON EL PILOTE DEL AGUA Y OTROS AGENTE

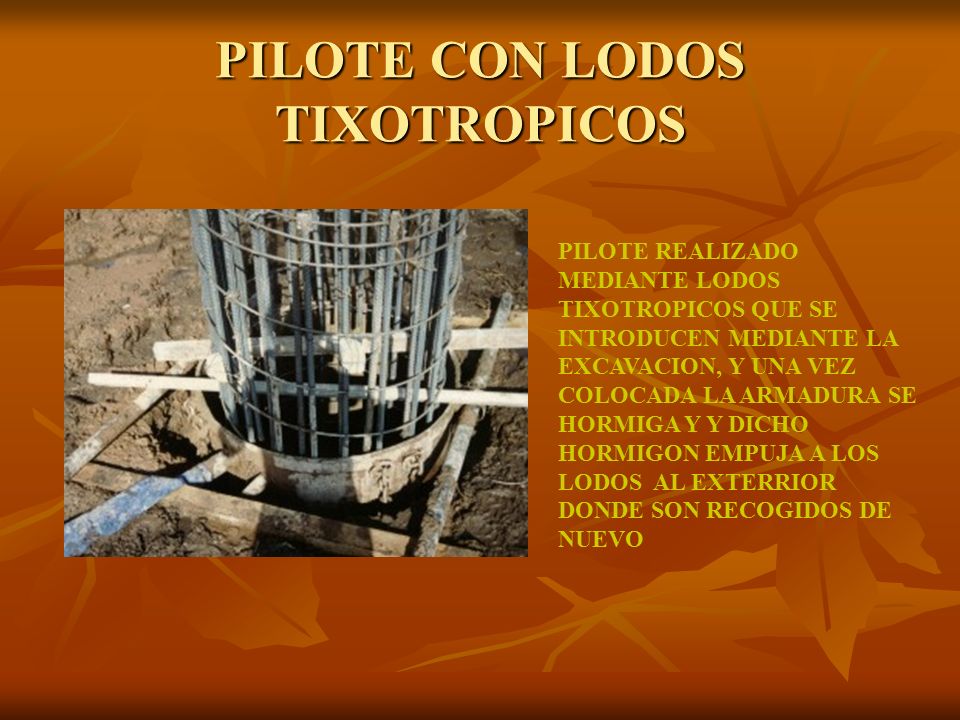

26 PILOTE CON LODOS TIXOTROPICOS
PILOTE REALIZADO MEDIANTE LODOS TIXOTROPICOS QUE SE INTRODUCEN MEDIANTE LA EXCAVACION, Y UNA VEZ COLOCADA LA ARMADURA SE HORMIGA Y Y DICHO HORMIGON EMPUJA A LOS LODOS AL EXTERRIOR DONDE SON RECOGIDOS DE NUEVO

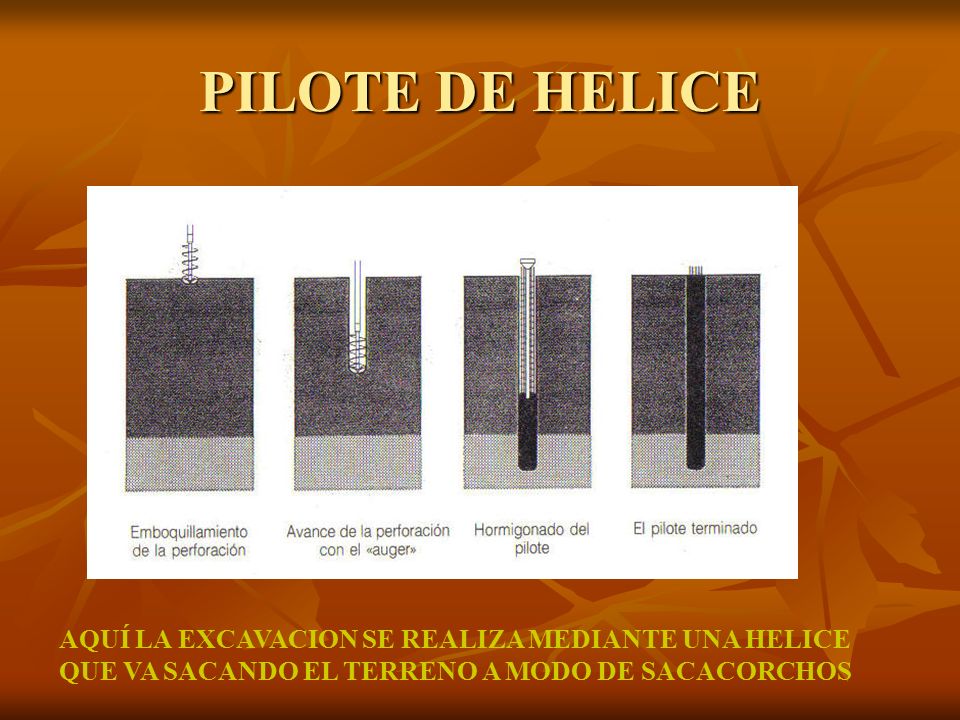

27 PILOTE DE HELICE AQUÍ LA EXCAVACION SE REALIZA MEDIANTE UNA HELICE QUE VA SACANDO EL TERRENO A MODO DE SACACORCHOS

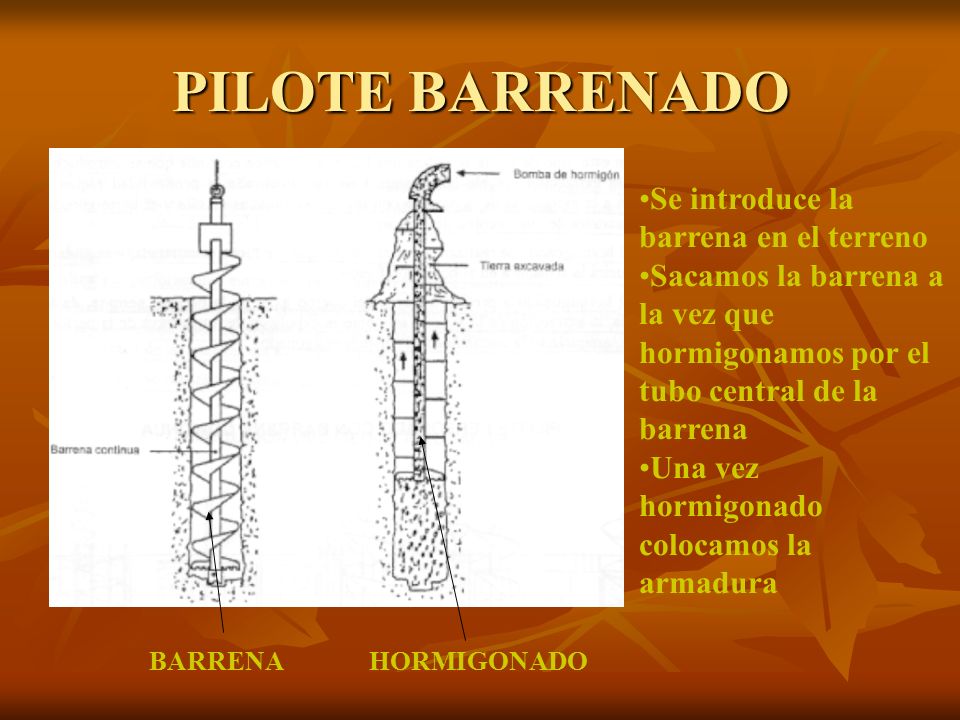

28 PILOTE BARRENADO Se introduce la barrena en el terreno
Sacamos la barrena a la vez que hormigonamos por el tubo central de la barrena Una vez hormigonado colocamos la armadura BARRENA HORMIGONADO

29 EXTRACCION MEDIANTE PALANCA
EXTRACCION DEL PILOTE EXTRACCION MEDIANTE PALANCA

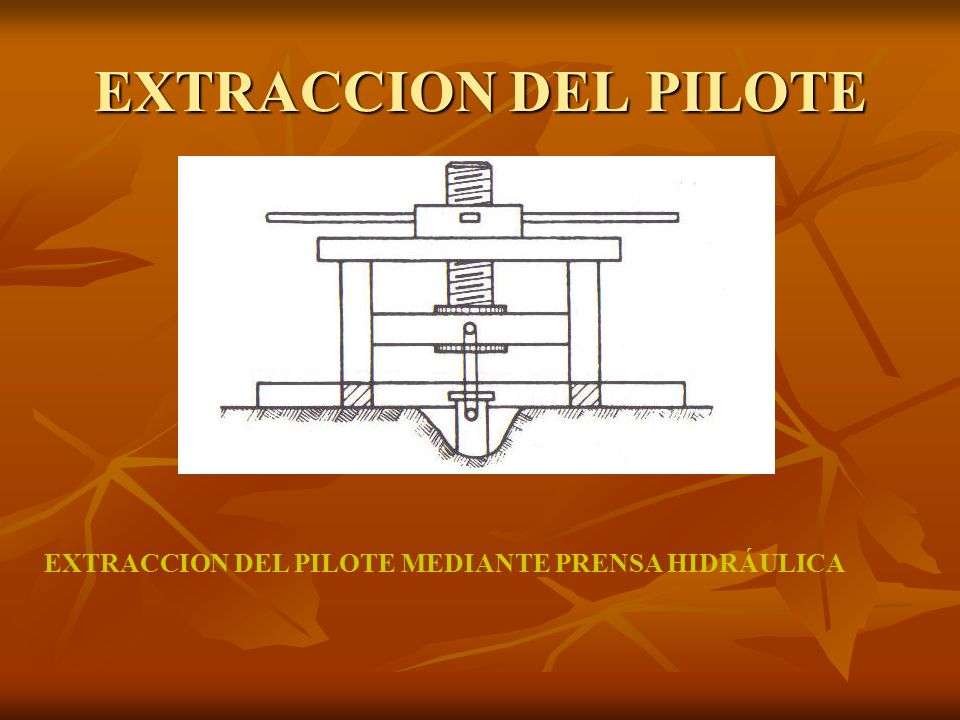

30 EXTRACCION DEL PILOTE EXTRACCION DEL PILOTE MEDIANTE PRENSA HIDRÁULICA

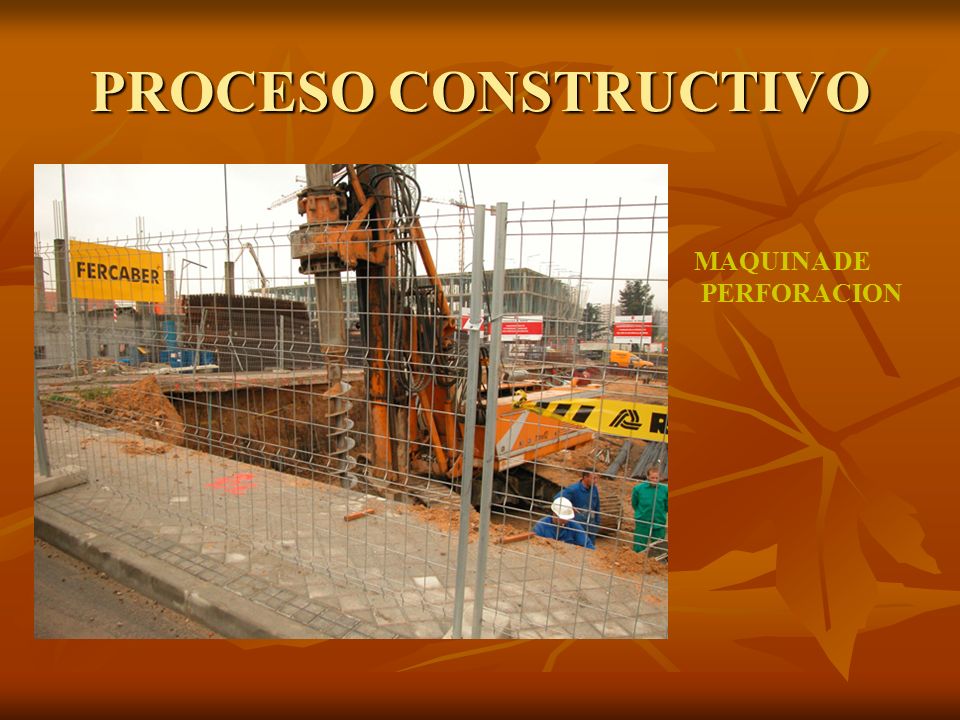

31 PROCESO CONSTRUCTIVO MAQUINA DE PERFORACION

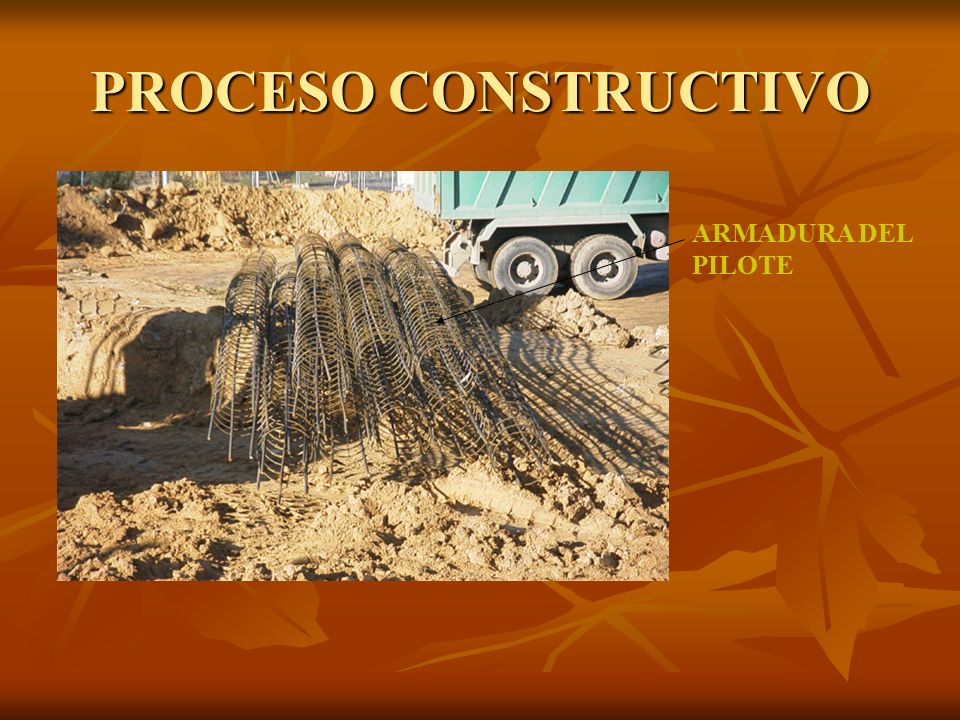

32 PROCESO CONSTRUCTIVO ARMADURA DEL PILOTE

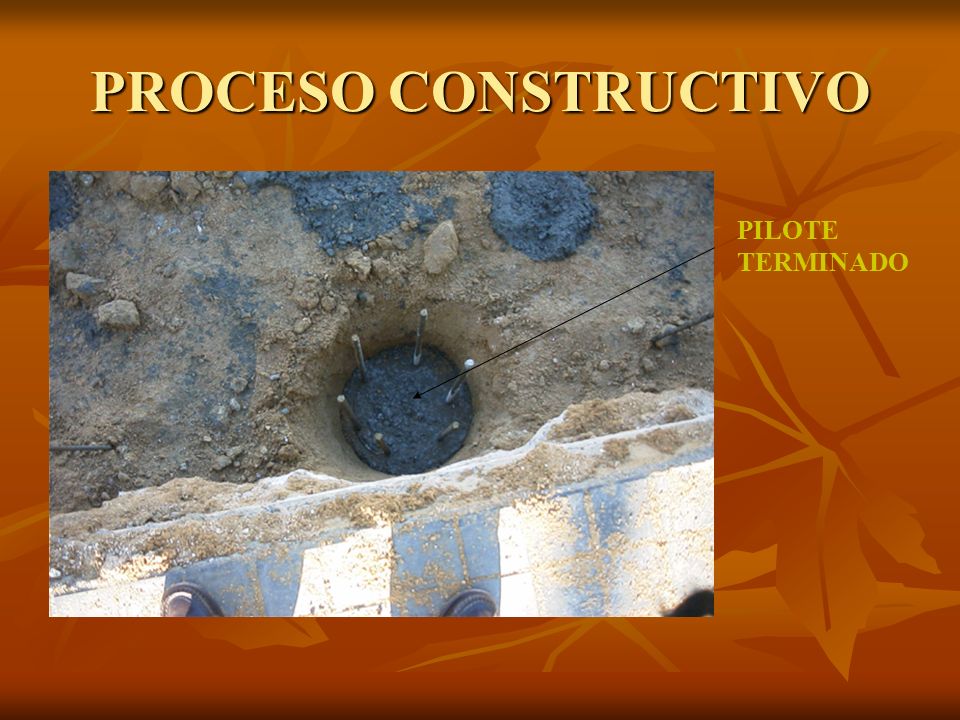

33 PROCESO CONSTRUCTIVO PILOTE TERMINADO

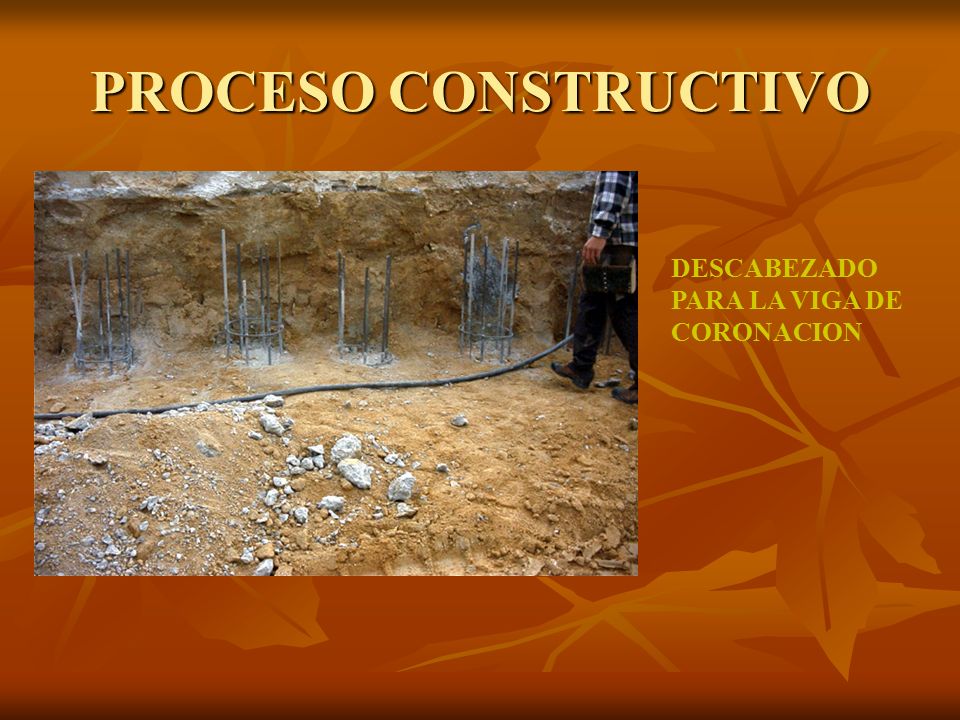

34 PROCESO CONSTRUCTIVO DESCABEZADO PARA LA VIGA DE CORONACION

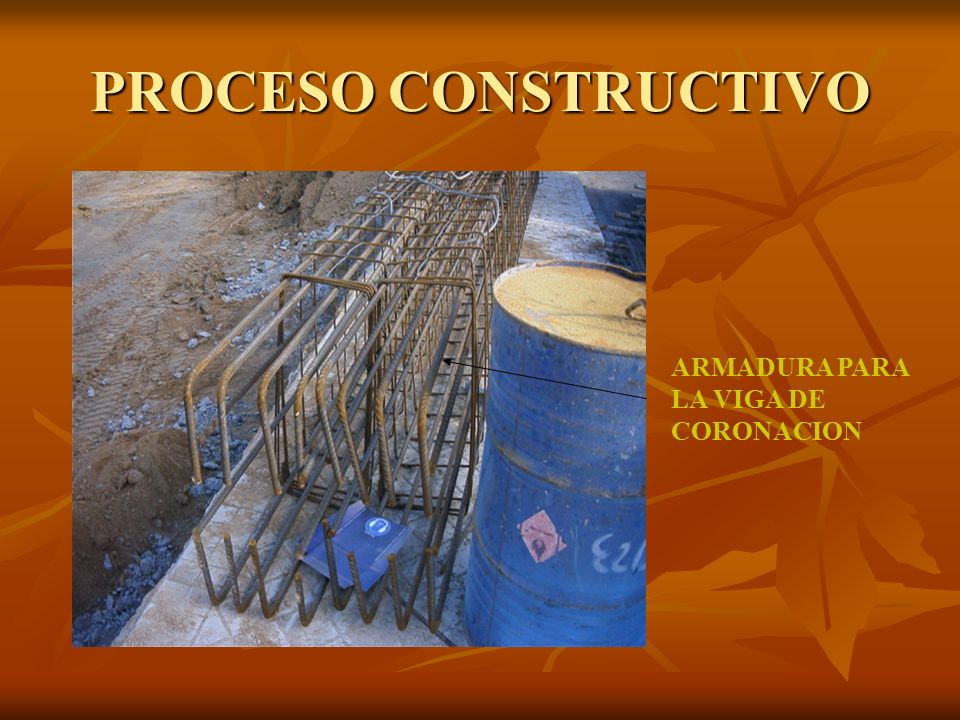

35 PROCESO CONSTRUCTIVO ARMADURA PARA LA VIGA DE CORONACION

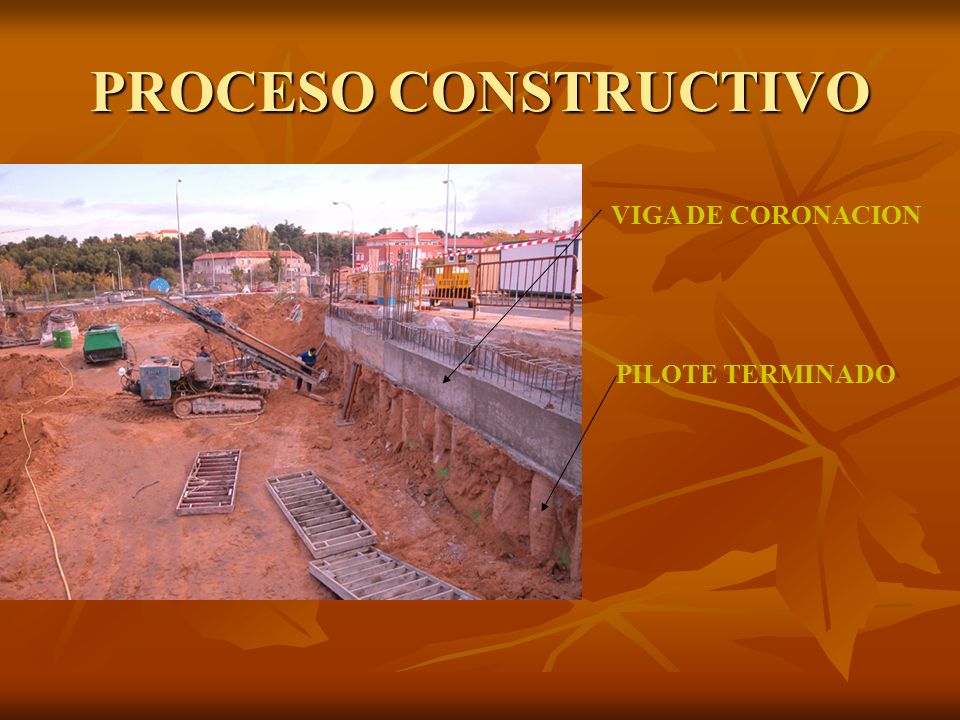

36 PROCESO CONSTRUCTIVO VIGA DE CORONACION PILOTE TERMINADO
