EMPALME CHAFLAN MSc. Isabel Dominguez Moll.

Presentación del tema: "EMPALME CHAFLAN MSc. Isabel Dominguez Moll."— Transcripción de la presentación:

1 EMPALME CHAFLAN MSc. Isabel Dominguez Moll

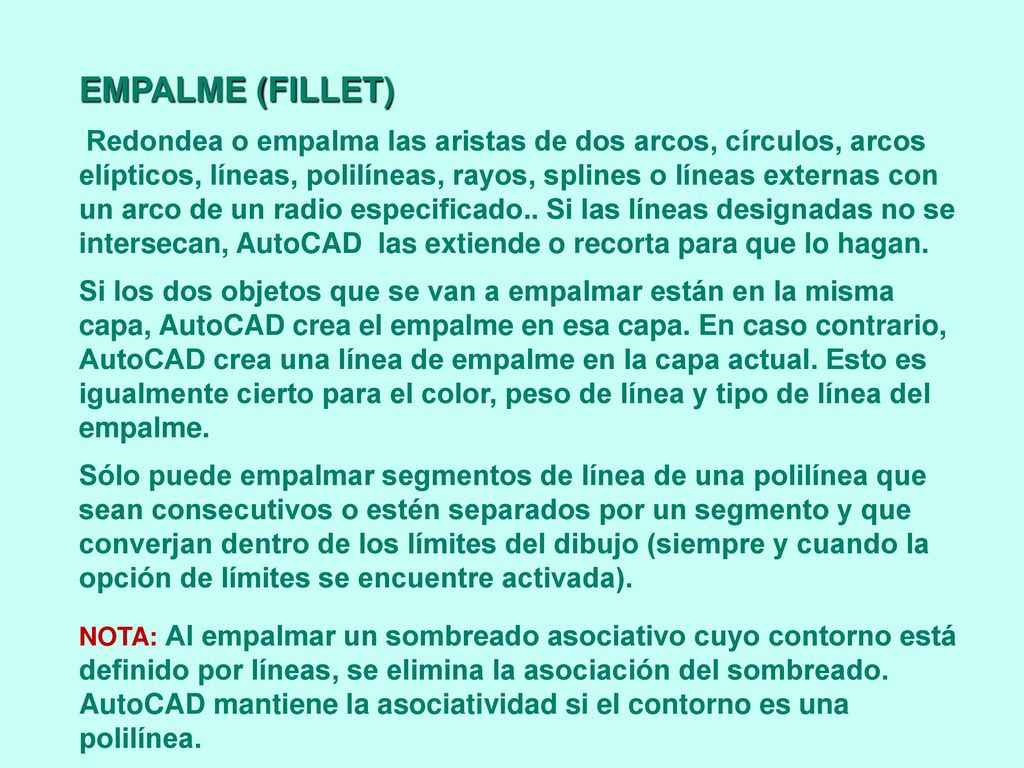

2 EMPALME (FILLET) Redondea o empalma las aristas de dos arcos, círculos, arcos elípticos, líneas, polilíneas, rayos, splines o líneas externas con un arco de un radio especificado.. Si las líneas designadas no se intersecan, AutoCAD las extiende o recorta para que lo hagan. Si los dos objetos que se van a empalmar están en la misma capa, AutoCAD crea el empalme en esa capa. En caso contrario, AutoCAD crea una línea de empalme en la capa actual. Esto es igualmente cierto para el color, peso de línea y tipo de línea del empalme. Sólo puede empalmar segmentos de línea de una polilínea que sean consecutivos o estén separados por un segmento y que converjan dentro de los límites del dibujo (siempre y cuando la opción de límites se encuentre activada). NOTA: Al empalmar un sombreado asociativo cuyo contorno está definido por líneas, se elimina la asociación del sombreado. AutoCAD mantiene la asociatividad si el contorno es una polilínea.

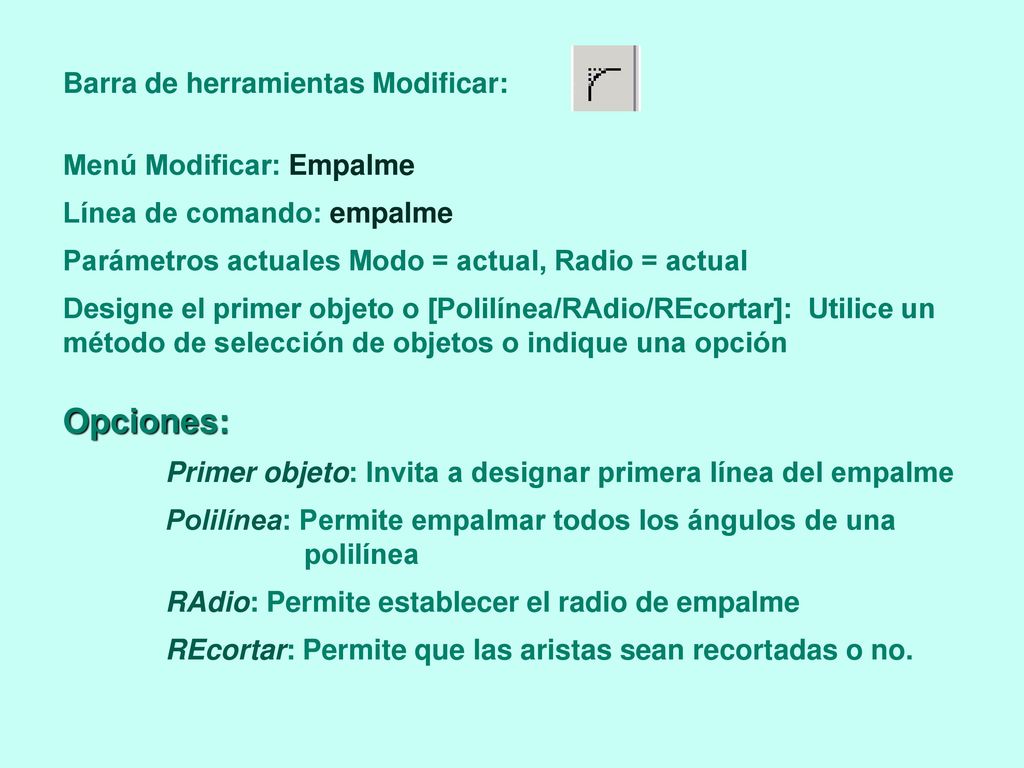

3 Opciones: Barra de herramientas Modificar: Menú Modificar: Empalme
Línea de comando: empalme Parámetros actuales Modo = actual, Radio = actual Designe el primer objeto o [Polilínea/RAdio/REcortar]: Utilice un método de selección de objetos o indique una opción Opciones: Primer objeto: Invita a designar primera línea del empalme Polilínea: Permite empalmar todos los ángulos de una polilínea RAdio: Permite establecer el radio de empalme REcortar: Permite que las aristas sean recortadas o no.

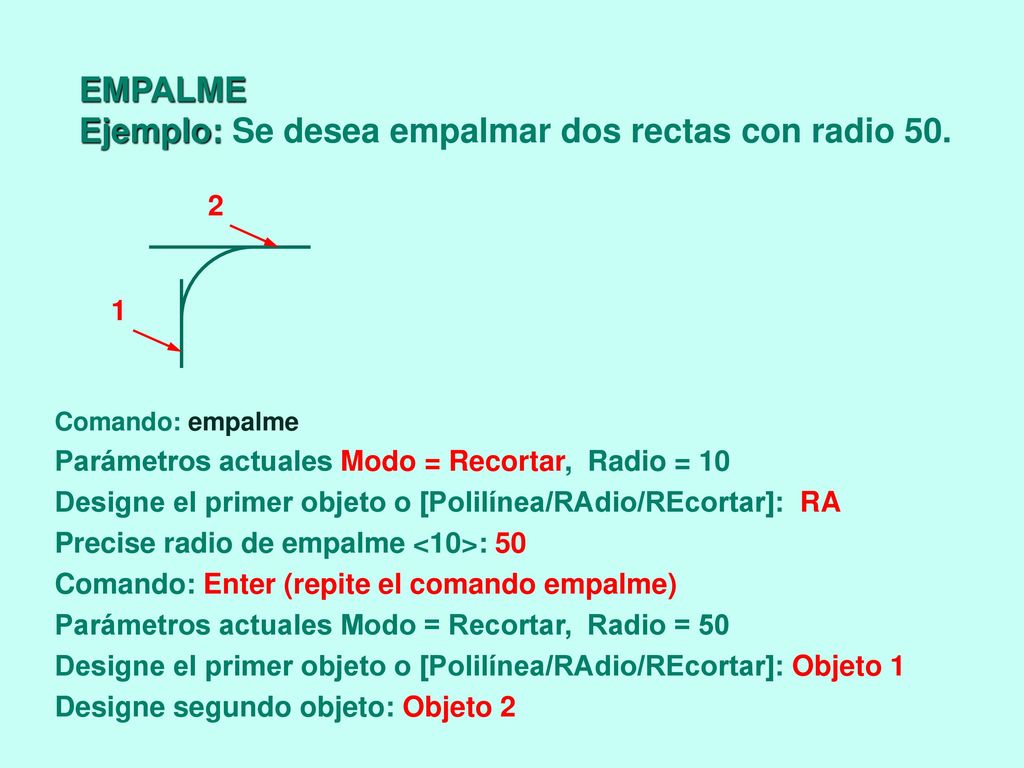

4 Ejemplo: Se desea empalmar dos rectas con radio 50.
EMPALME Ejemplo: Se desea empalmar dos rectas con radio 50. 2 1 Comando: empalme Parámetros actuales Modo = Recortar, Radio = 10 Designe el primer objeto o [Polilínea/RAdio/REcortar]: RA Precise radio de empalme <10>: 50 Comando: Enter (repite el comando empalme) Parámetros actuales Modo = Recortar, Radio = 50 Designe el primer objeto o [Polilínea/RAdio/REcortar]: Objeto 1 Designe segundo objeto: Objeto 2

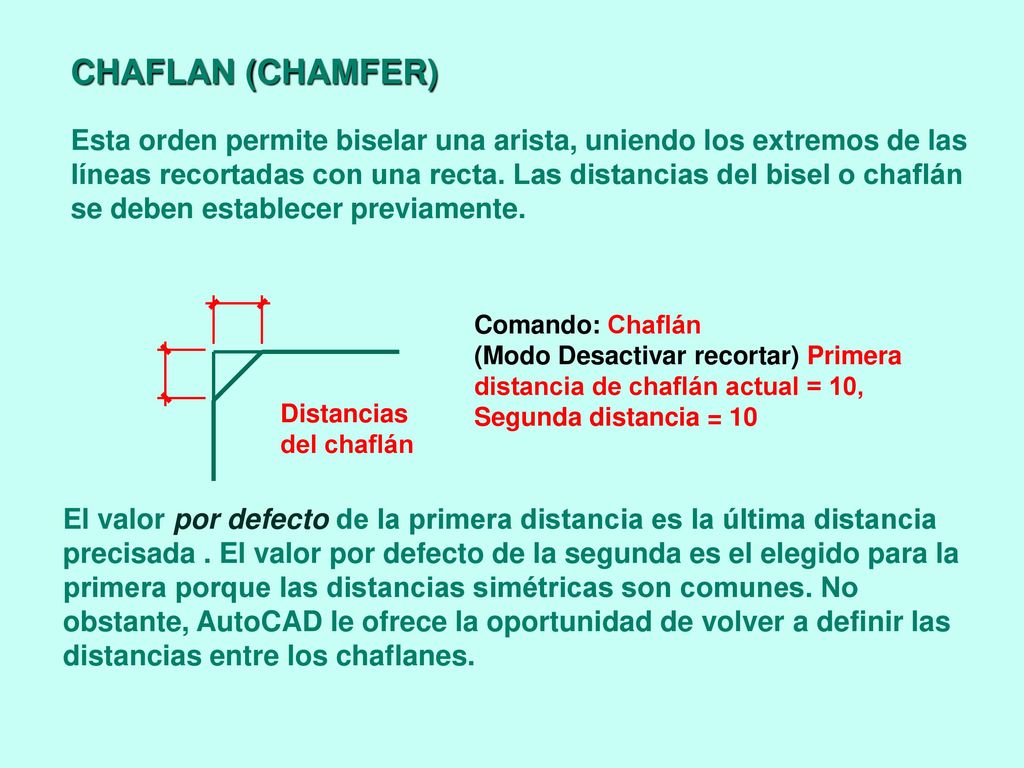

5 CHAFLAN (CHAMFER) Esta orden permite biselar una arista, uniendo los extremos de las líneas recortadas con una recta. Las distancias del bisel o chaflán se deben establecer previamente. Comando: Chaflán (Modo Desactivar recortar) Primera distancia de chaflán actual = 10, Segunda distancia = 10 Distancias del chaflán El valor por defecto de la primera distancia es la última distancia precisada . El valor por defecto de la segunda es el elegido para la primera porque las distancias simétricas son comunes. No obstante, AutoCAD le ofrece la oportunidad de volver a definir las distancias entre los chaflanes.

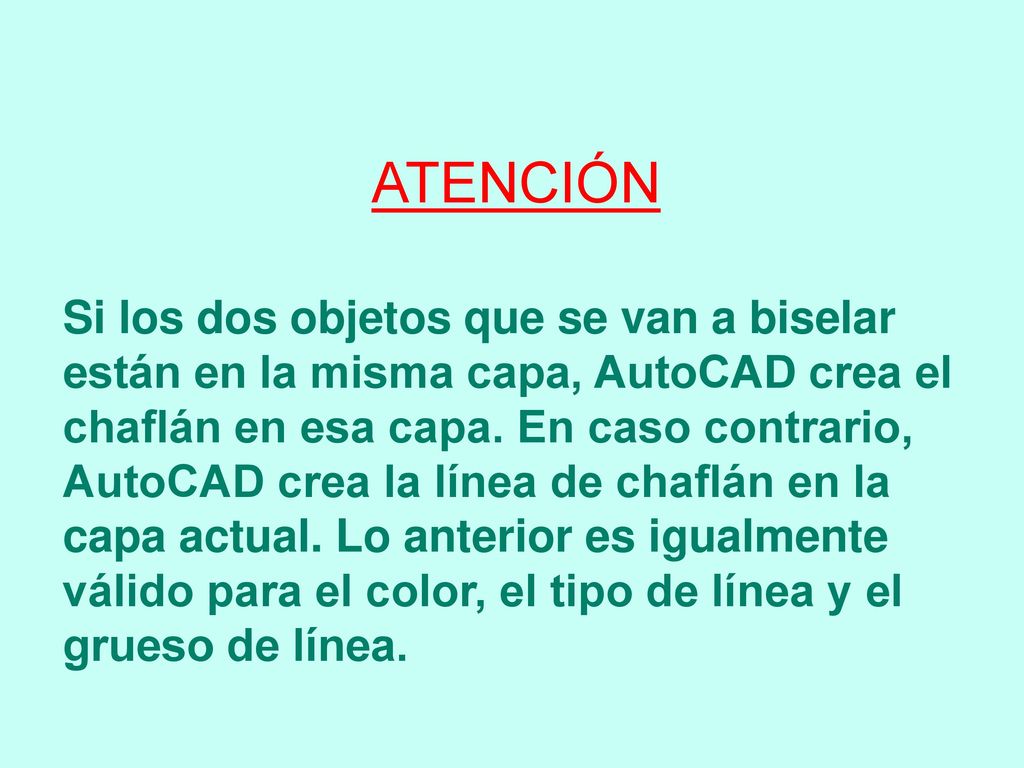

6 ATENCIÓN Si los dos objetos que se van a biselar están en la misma capa, AutoCAD crea el chaflán en esa capa. En caso contrario, AutoCAD crea la línea de chaflán en la capa actual. Lo anterior es igualmente válido para el color, el tipo de línea y el grueso de línea.

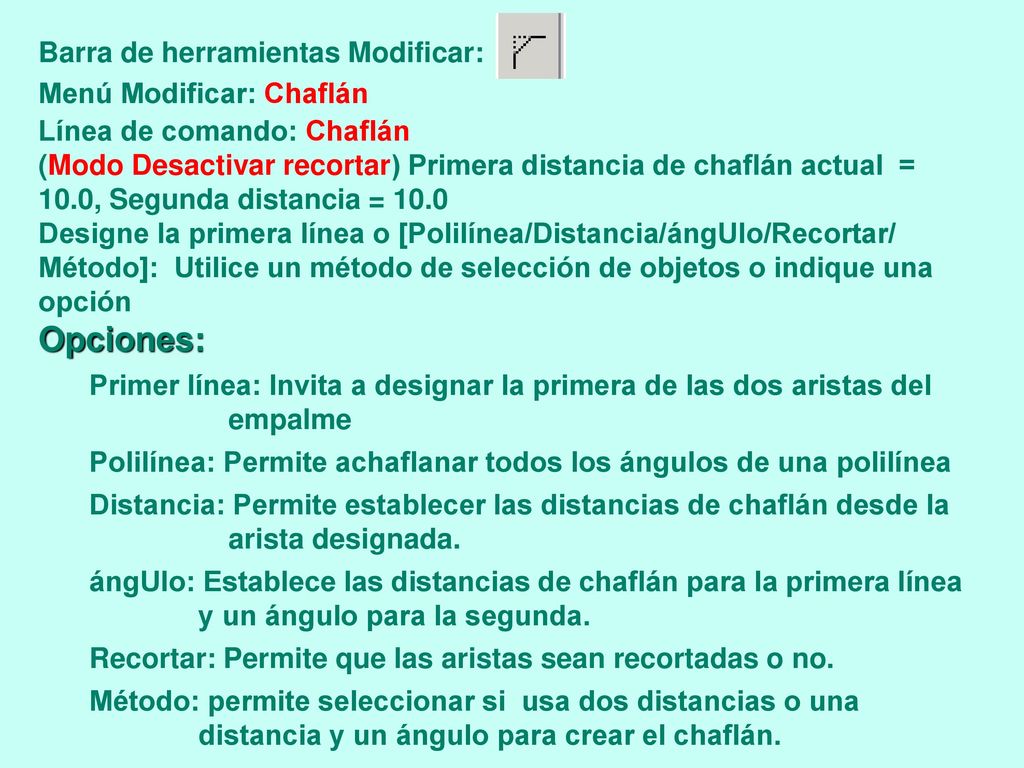

7 Opciones: Barra de herramientas Modificar: Menú Modificar: Chaflán
Línea de comando: Chaflán (Modo Desactivar recortar) Primera distancia de chaflán actual = 10.0, Segunda distancia = 10.0 Designe la primera línea o [Polilínea/Distancia/ángUlo/Recortar/ Método]: Utilice un método de selección de objetos o indique una opción Opciones: Primer línea: Invita a designar la primera de las dos aristas del empalme Polilínea: Permite achaflanar todos los ángulos de una polilínea Distancia: Permite establecer las distancias de chaflán desde la arista designada. ángUlo: Establece las distancias de chaflán para la primera línea y un ángulo para la segunda. Recortar: Permite que las aristas sean recortadas o no. Método: permite seleccionar si usa dos distancias o una distancia y un ángulo para crear el chaflán.

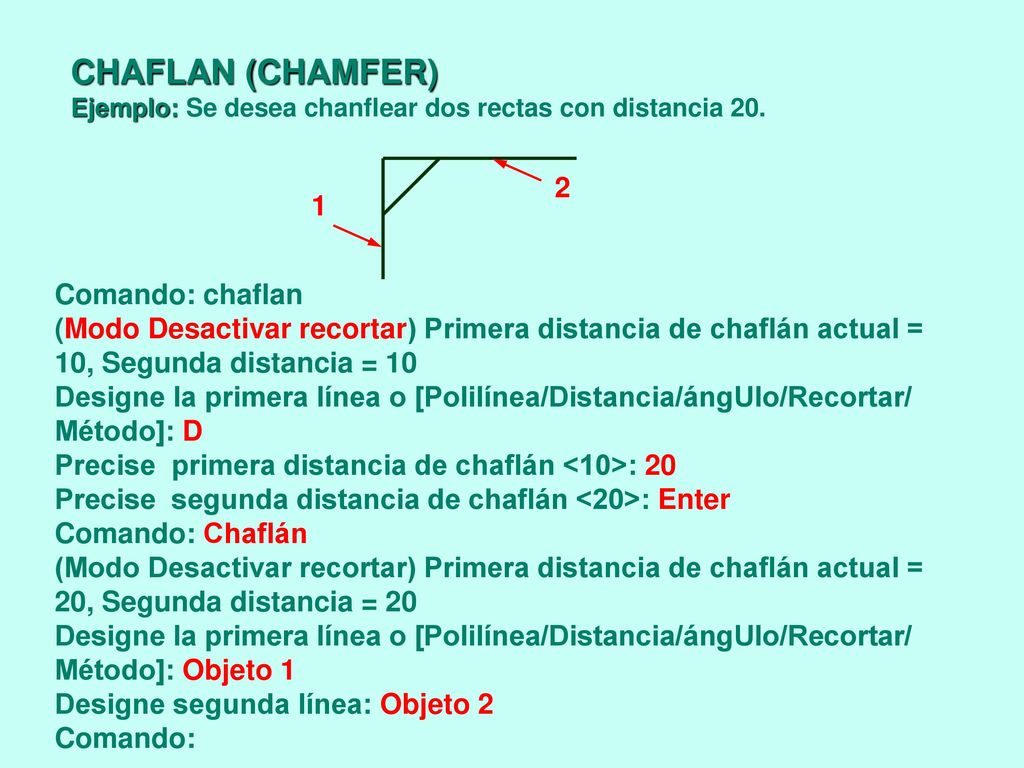

8 CHAFLAN (CHAMFER) 2 1 Comando: chaflan
Ejemplo: Se desea chanflear dos rectas con distancia 20. 2 1 Comando: chaflan (Modo Desactivar recortar) Primera distancia de chaflán actual = 10, Segunda distancia = 10 Designe la primera línea o [Polilínea/Distancia/ángUlo/Recortar/ Método]: D Precise primera distancia de chaflán <10>: 20 Precise segunda distancia de chaflán <20>: Enter Comando: Chaflán (Modo Desactivar recortar) Primera distancia de chaflán actual = 20, Segunda distancia = 20 Designe la primera línea o [Polilínea/Distancia/ángUlo/Recortar/ Método]: Objeto 1 Designe segunda línea: Objeto 2 Comando:

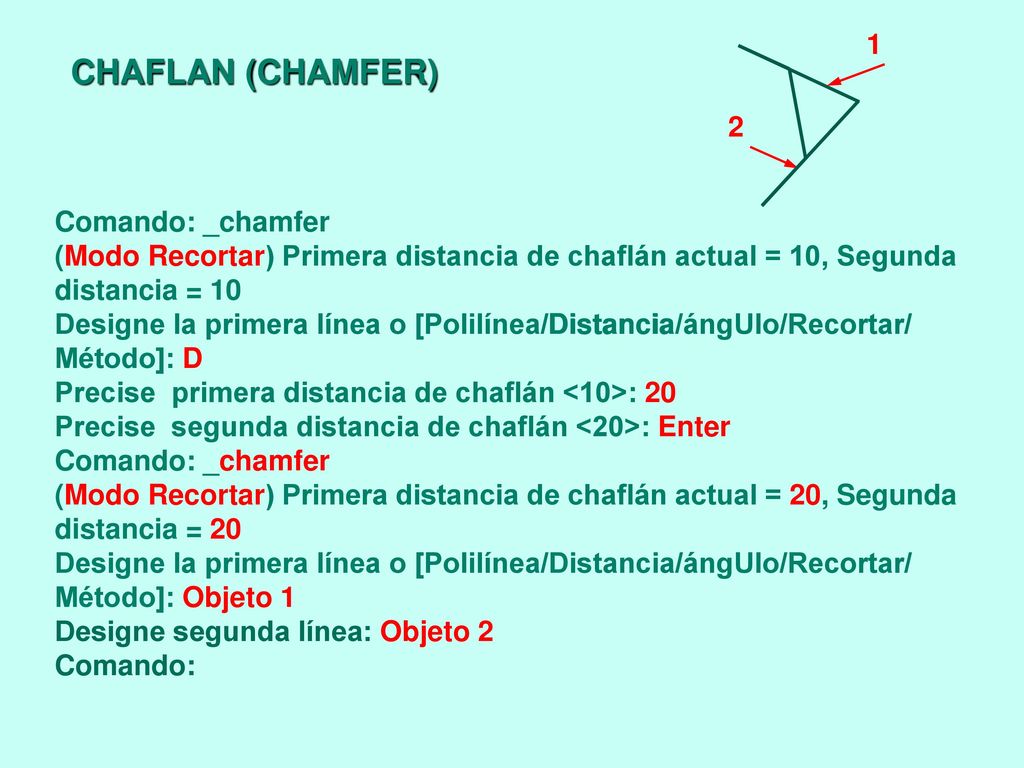

9 CHAFLAN (CHAMFER) 1 2 Comando: _chamfer
(Modo Recortar) Primera distancia de chaflán actual = 10, Segunda distancia = 10 Designe la primera línea o [Polilínea/Distancia/ángUlo/Recortar/ Método]: D Precise primera distancia de chaflán <10>: 20 Precise segunda distancia de chaflán <20>: Enter (Modo Recortar) Primera distancia de chaflán actual = 20, Segunda distancia = 20 Designe la primera línea o [Polilínea/Distancia/ángUlo/Recortar/ Método]: Objeto 1 Designe segunda línea: Objeto 2 Comando: Distancia
