REVISIÓN MECANISMO MÍNIMO ESTABLE - CONFIGURACIÓN

Presentación del tema: "REVISIÓN MECANISMO MÍNIMO ESTABLE - CONFIGURACIÓN"— Transcripción de la presentación:

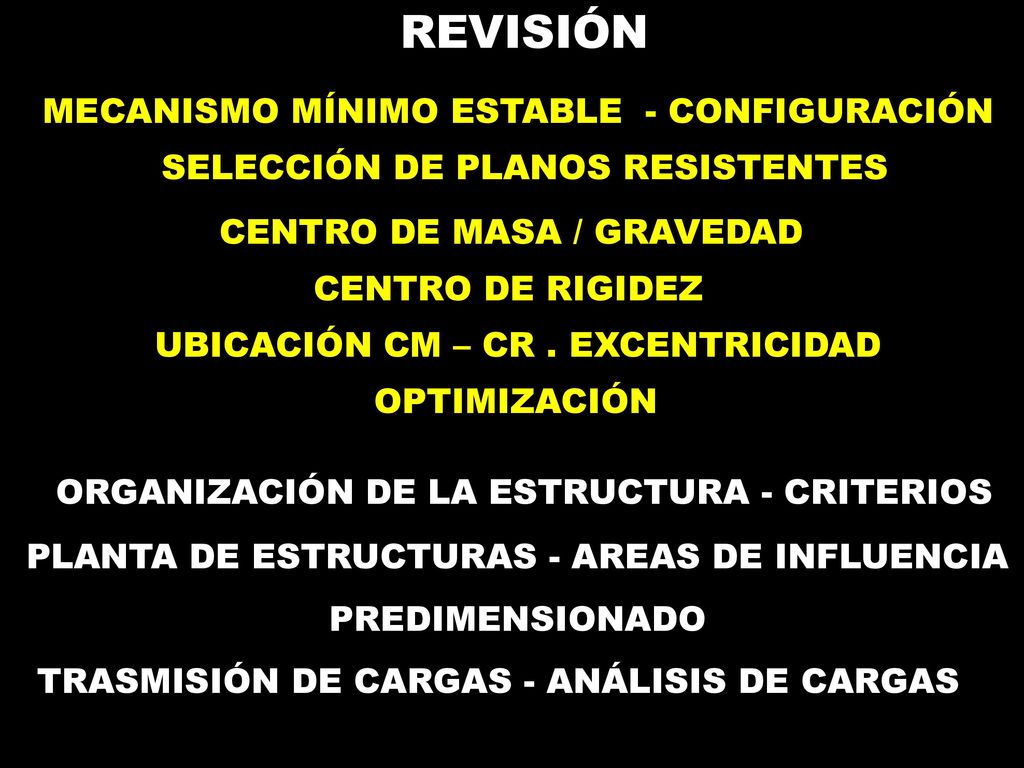

1 REVISIÓN MECANISMO MÍNIMO ESTABLE - CONFIGURACIÓN
SELECCIÓN DE PLANOS RESISTENTES CENTRO DE MASA / GRAVEDAD CENTRO DE RIGIDEZ UBICACIÓN CM – CR . EXCENTRICIDAD OPTIMIZACIÓN ORGANIZACIÓN DE LA ESTRUCTURA - CRITERIOS PLANTA DE ESTRUCTURAS - AREAS DE INFLUENCIA PREDIMENSIONADO TRASMISIÓN DE CARGAS - ANÁLISIS DE CARGAS

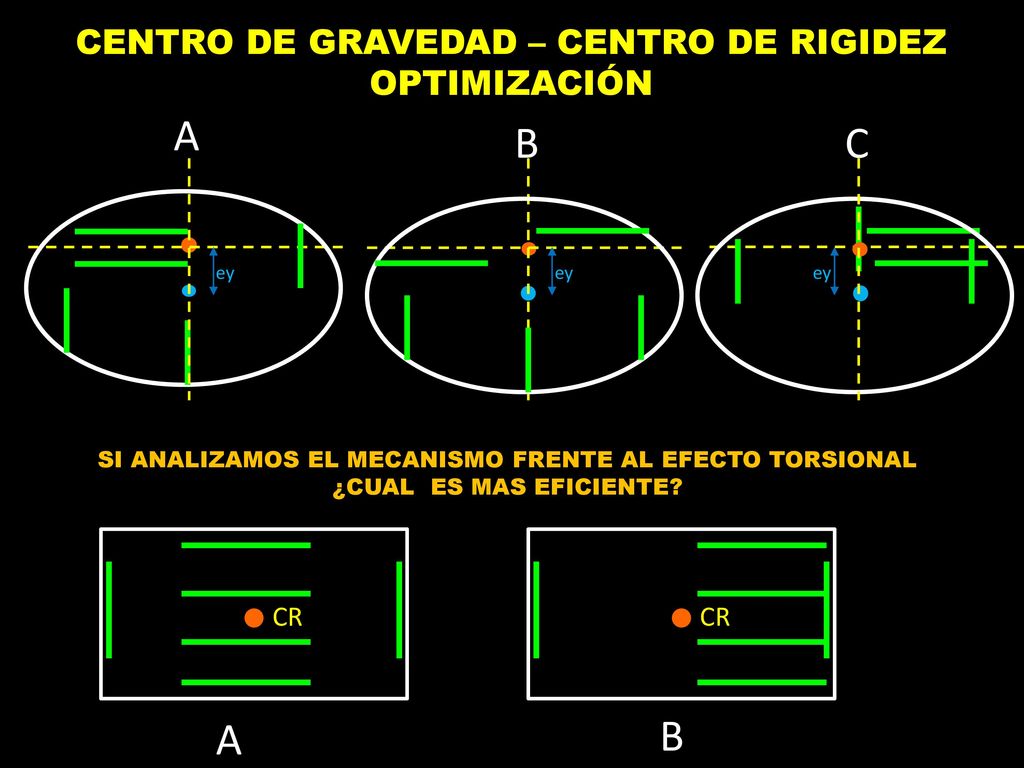

2 A B C A B CENTRO DE GRAVEDAD – CENTRO DE RIGIDEZ OPTIMIZACIÓN CR CR
ey ey ey SI ANALIZAMOS EL MECANISMO FRENTE AL EFECTO TORSIONAL ¿CUAL ES MAS EFICIENTE? A B CR CR

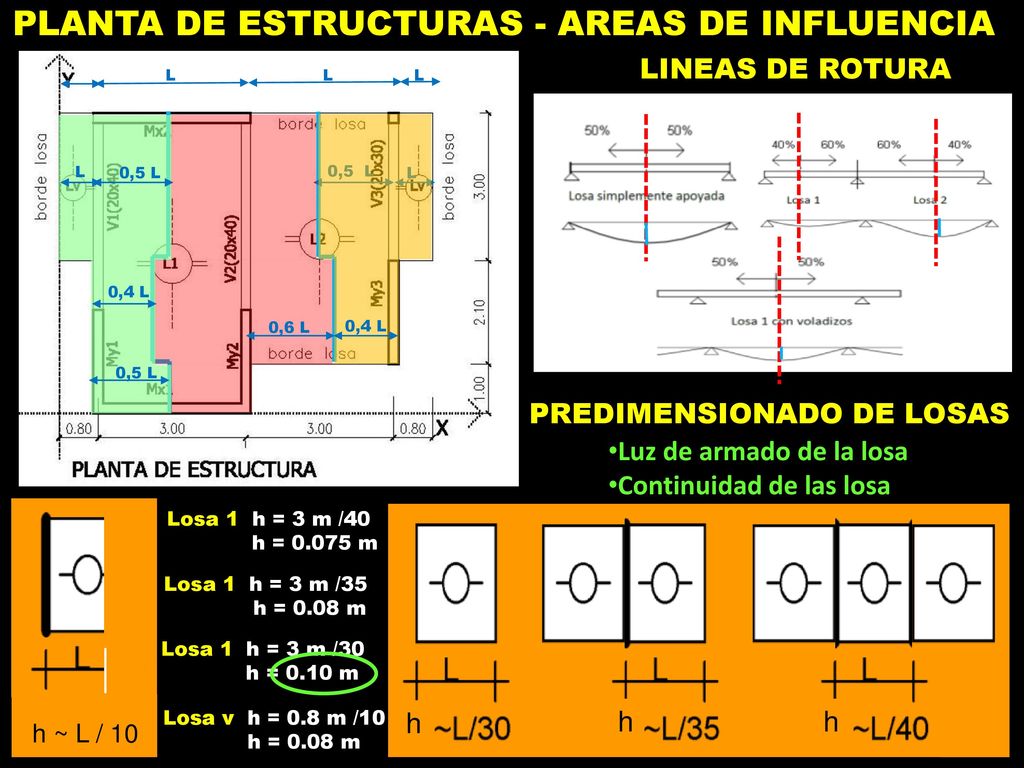

3 PLANTA DE ESTRUCTURAS - AREAS DE INFLUENCIA
LINEAS DE ROTURA L 0,5 L L 0,5 L L 0,4 L 0,4 L 0,6 L 0,5 L PREDIMENSIONADO DE LOSAS Luz de armado de la losa Continuidad de las losa h ~ L / 10 Losa 1 h = 3 m /40 h = m h Losa 1 h = 3 m /35 h = 0.08 m Losa 1 h = 3 m /30 h = 0.10 m Losa v h = 0.8 m /10 h = 0.08 m

4 PARA QUE PUSE ESA VIGA?????

5

6 MECANISMO ESTRUCTURAL

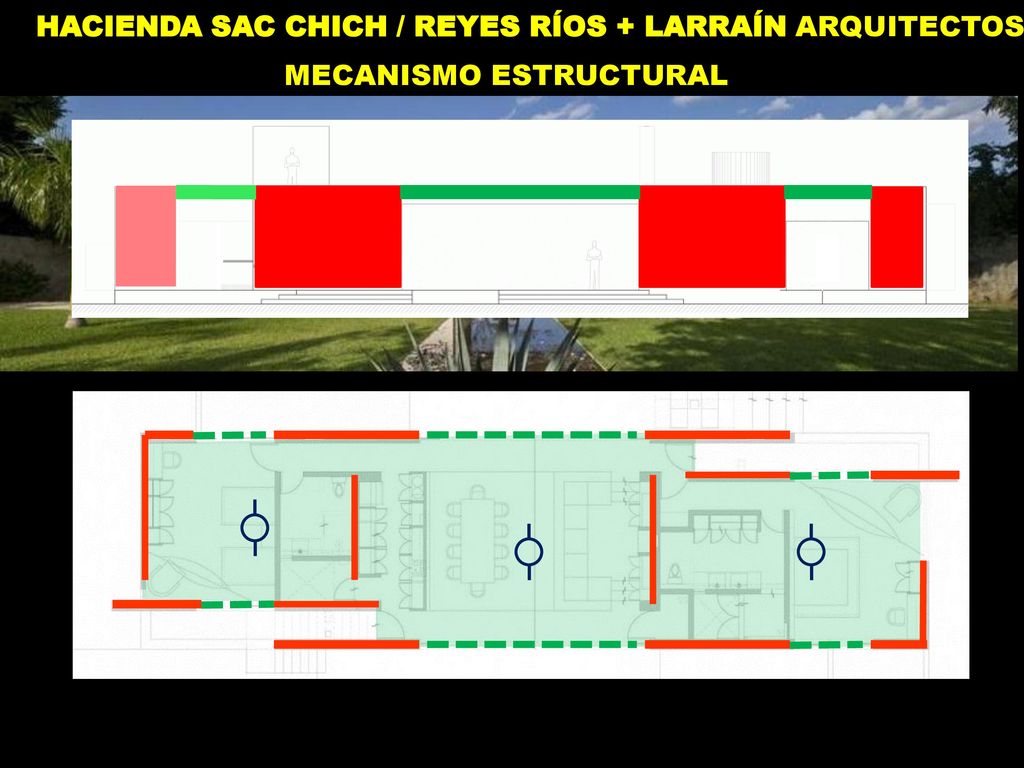

HACIENDA SAC CHICH / REYES RÍOS + LARRAÍN ARQUITECTOS MECANISMO ESTRUCTURAL

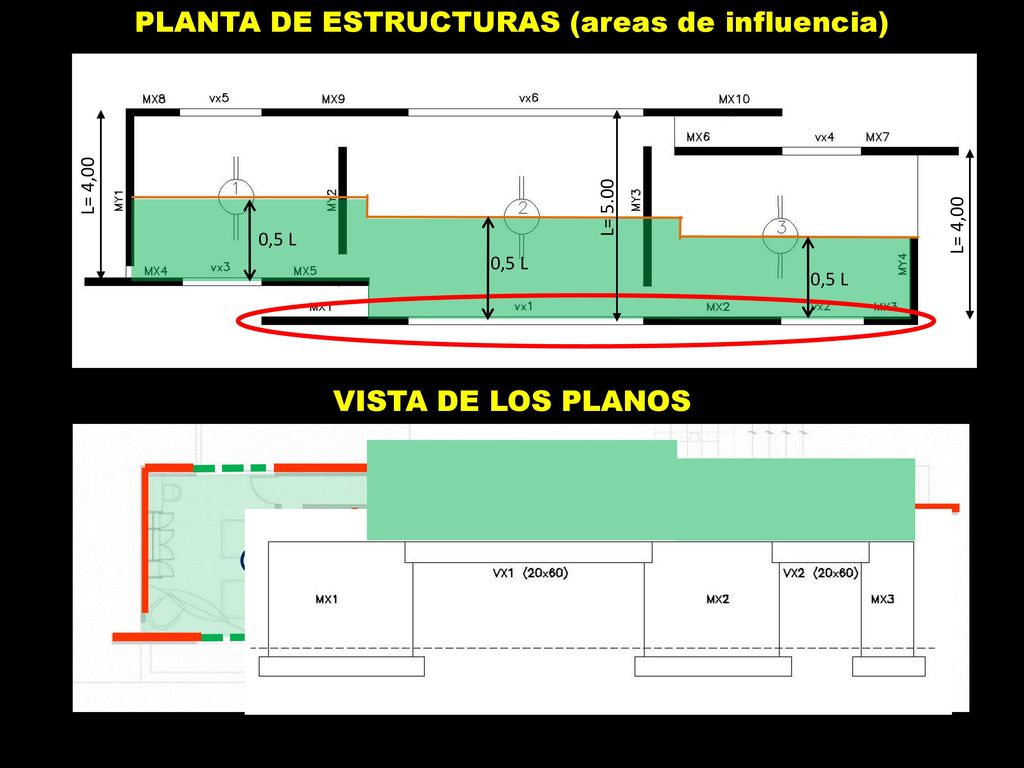

7 PLANTA DE ESTRUCTURAS (areas de influencia)
VISTA DE LOS PLANOS

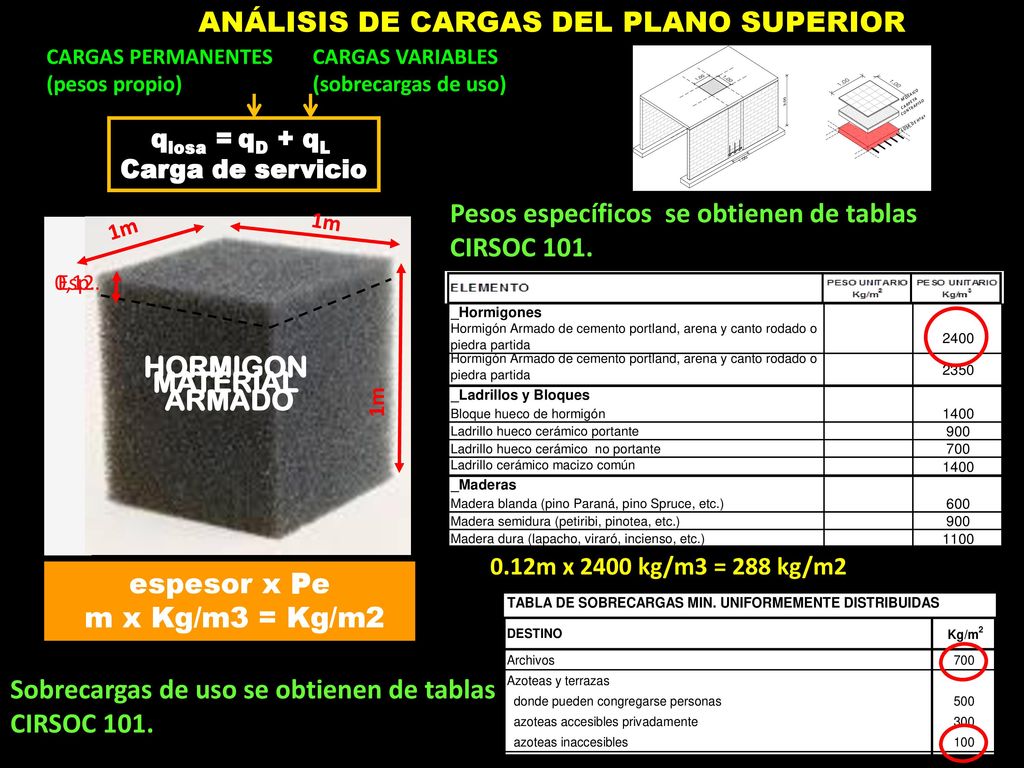

8 ANÁLISIS DE CARGAS DEL PLANO SUPERIOR
CARGAS PERMANENTES (pesos propio) qlosa = qD + qL Carga de servicio CARGAS VARIABLES (sobrecargas de uso) Pesos específicos se obtienen de tablas CIRSOC 101. 1m espesor x Pe m x Kg/m3 = Kg/m2 0,12. Esp. HORMIGON ARMADO MATERIAL 0.12m x 2400 kg/m3 = 288 kg/m2 Sobrecargas de uso se obtienen de tablas CIRSOC 101.

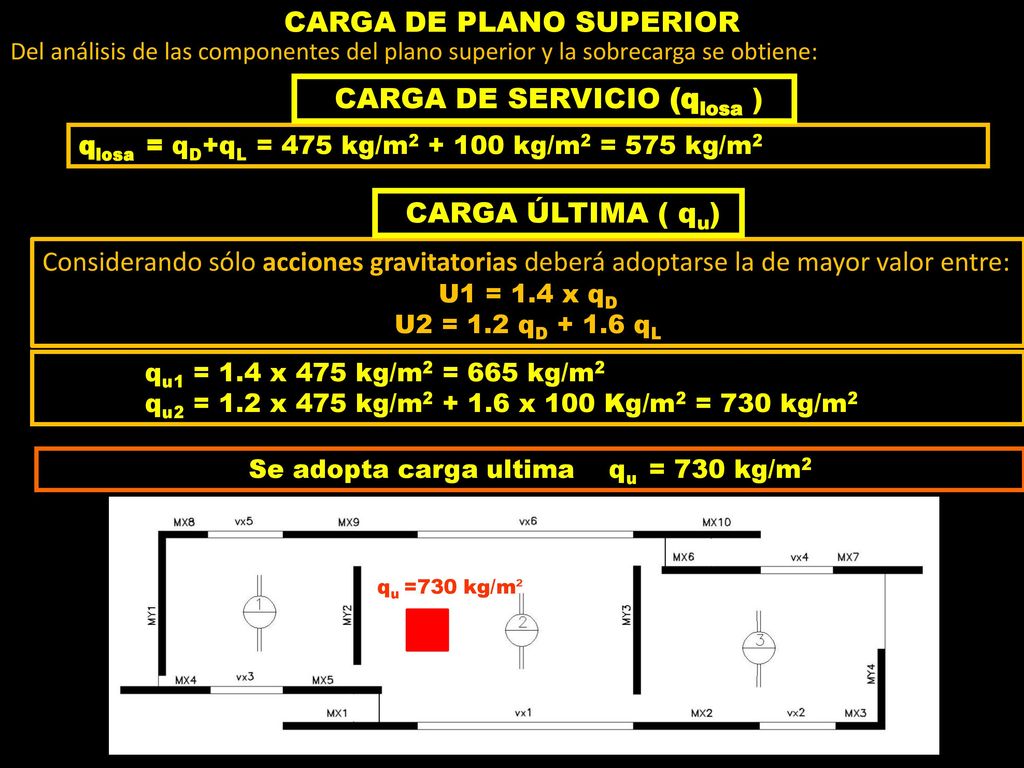

9 CARGA DE PLANO SUPERIOR
Del análisis de las componentes del plano superior y la sobrecarga se obtiene: CARGA DE SERVICIO (qlosa ) qlosa = qD+qL = 475 kg/m kg/m2 = 575 kg/m2 Considerando sólo acciones gravitatorias deberá adoptarse la de mayor valor entre: U1 = 1.4 x qD U2 = 1.2 qD qL CARGA ÚLTIMA ( qu) qu1 = 1.4 x 475 kg/m2 = 665 kg/m2 qu2 = 1.2 x 475 kg/m x 100 Kg/m2 = 730 kg/m2 Se adopta carga ultima qu = 730 kg/m2 qu =730 kg/m² 1 m 1 m

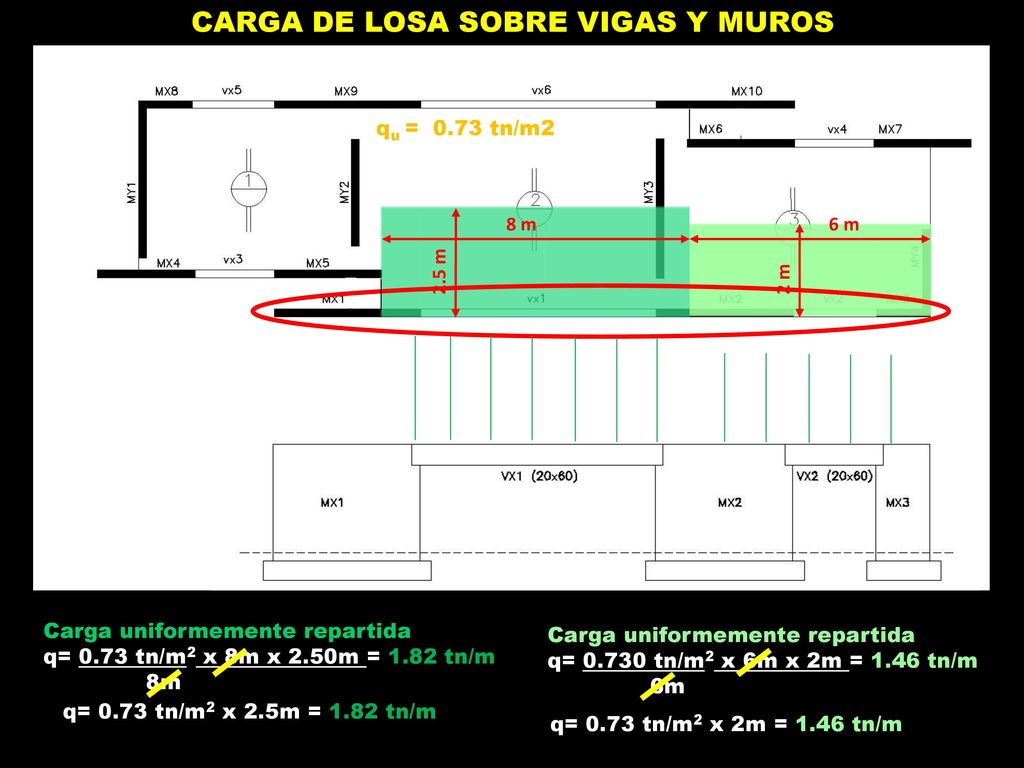

10 CARGA DE LOSA SOBRE VIGAS Y MUROS
qu = tn/m2 8 m 6 m 2.5 m 2 m Carga uniformemente repartida q= 0.73 tn/m2 x 8m x 2.50m = 1.82 tn/m 8m Carga uniformemente repartida q= tn/m2 x 6m x 2m = 1.46 tn/m m q= 0.73 tn/m2 x 2.5m = 1.82 tn/m q= 0.73 tn/m2 x 2m = 1.46 tn/m

11 CARGA DE LOSA SOBRE VIGAS Y MUROS
qu = tn/m2 8 m 6 m 2.5 m 2 m q =1.82 tn/m q =1.46 tn/m Carga uniformemente repartida q= 0.73 t/m2 x 8m x 2.50m = 1.82 tn/m 8m Carga uniformemente repartida q= t/m2 x 6m x 2m = 1.46 tn/m m q= 0.73 t/m2 x 2.5m = 1.82 tn/m q= 0.73 t/m2 x 2m = 1.46 tn/m

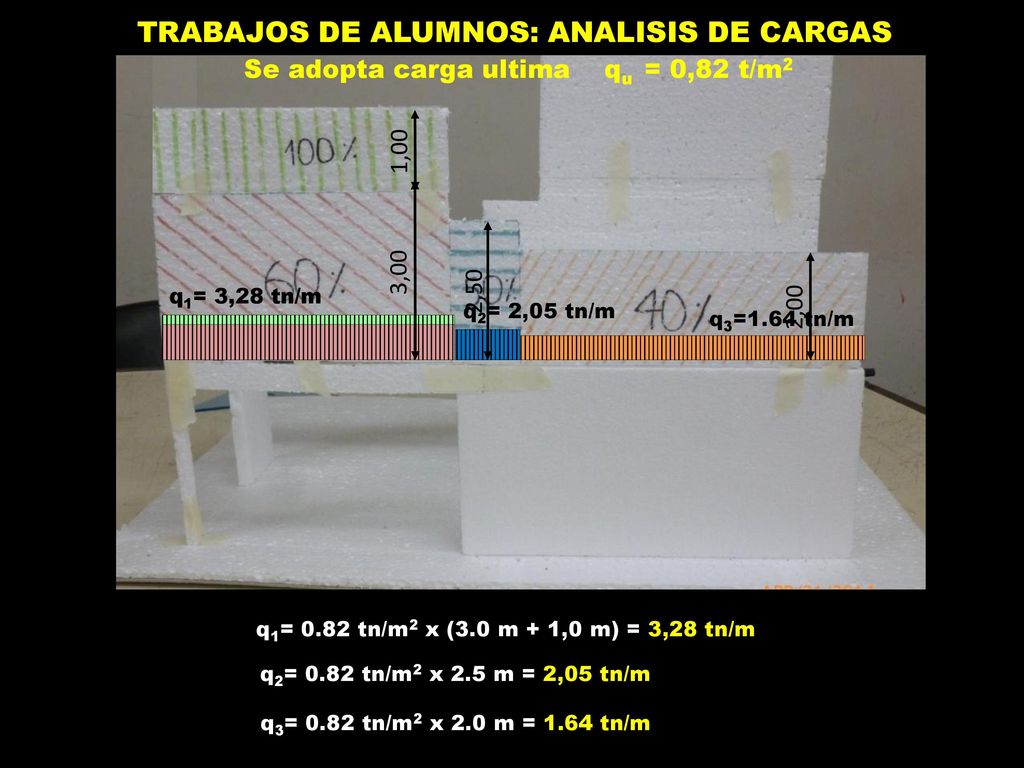

12 TRABAJOS DE ALUMNOS: ANALISIS DE CARGAS
Se adopta carga ultima qu = 0,82 t/m2 1,00 3,00 2,50 q1= 3,28 tn/m 2,00 q2= 2,05 tn/m q3=1.64 tn/m q1= 0.82 tn/m2 x (3.0 m + 1,0 m) = 3,28 tn/m q2= 0.82 tn/m2 x 2.5 m = 2,05 tn/m q3= 0.82 tn/m2 x 2.0 m = 1.64 tn/m
