1 Dra. Ma Fernanda Beeche A. Laboratorio Fisiología I Cuatrimestre 2017
eLECTROCARDIOGRAma Dra. Ma Fernanda Beeche A. Laboratorio Fisiología I Cuatrimestre 2017

2 Contenidos Bibliografía recomendada Importancia Definición
Electrodos y derivadas Registro del ECG, ondas y segmentos Pasos para la interpretación del ECG

3 REcomendación Jones, S. ECG success : exercises in ECG interpretation. 1st Ed. Philadelphia. F. A. Davis Company

4 Importancia Esencial es entender las bases del ECG
Las enfermedades cardiovasculares son altamente prevalentes en CR Interpretación adecuada de un ECG Trabajo cotidiano: realizar adecuadamente un ECG

5 Definición Representación gráfica de la actividad eléctrica del corazón, registrada mediante electrodos superficiales. Superficie corporal Mediante electrocardiógrafo Valioso para el diagnóstico de: Trastornos del ritmo (arritmias) Trastornos estructurales Trastornos hidroelectrolíticos Síndromes coronarios

6 Generalidades Descubrir tórax, brazos y tobillos. Procurar que mamas estén cubiertas. Indicarle al paciente que el procedimiento no duele, no se siente nada. Pedirle al paciente que no se mueva y que no hable mientras se realiza el procedimiento. Siempre escribir en el ECG nombre del paciente y fecha. Al terminar darle al paciente una servilleta para que se limpie el gel.

7 Electrocardiógrafo 4 cables a extremidades 6 cables precordiales

8 Electrodos y derivadas
Imaginemos un bus colocado en el centro de una bodega. La bodega tiene 12 ventanas, desde las cuales las personas que estén fuera, pueden mirar al bus. Si desde cada ventana se toma una fotografía del bus, tendríamos 12 fotografías distintas, pero todas del mismo bus. Algo similar sucede con las derivaciones cardiacas en el ECG. Cada derivación es una "fotografía" diferente de la actividad eléctrica del corazón.

9 Electrodos Extremidades
Electrodo RA (right arm) en antebrazo derecho Electrodo LA (left arm) en antebrazo izquierdo Electrodo LL (left leg) en pierna izquierda, entre tobillo y rodilla Electrodo RL (right leg) en pierna derecha, entre tobillo y rodilla *Placa metálica en el lado interno *Todos los cables hacia la misma dirección Aquí se incluyen I, II y III y las derivadas aumentadas aVR, aVL, aVF Rojo Amarillo Negro Verde

10 Triángulo de Einthoven
Derivadas estándar Cuando se colocan electrodos en brazo derecho, brazo izquierdo y pierna izquierda se forman 3 derivadas. Si se traza una línea imaginaria entre cada electrodo, se forma un eje entre cada par. Así se forma un triángulo equilátero con el corazón en el centro: Triángulo de Einthoven Diferencia de potencial entre dos sitios (bipolares)

11

12 Derivadas aumentadas Derivadas aVR, aVL y aVF son las derivadas aumentadas. Unipolares aVR: referencia es el vector en brazo derecho Polo negativo es una combinación de los otros 2, es central

13 Electrodos Precordiales
V1:  Cuarto espacio intercostal derecho, paraesternal V2:  Cuarto espacio intercostal izquierdo, paraesternal V3:  En un lugar equidistante entre V2 y V4 (a mitad del camino de la línea que une ambas derivaciones). V4:  Quinto espacio intercostal izquierdo, en la línea medioclavicular. V5:  Quinto espacio intercostal izquierdo, en la línea axilar anterior. V6:  Quinto espacio intercostal izquierdo, en la línea axilar media.

14

15 Derivaciones Extremidades:
Tres derivaciones bipolares: I, II y III. Tres derivaciones unipolares aumentadas de extremidades: aVR, aVL y aVF. Seis derivaciones unipolares precordiales: V1, V2, V3, V4, V5 y V6. Son las formadas con los electrodos exploratorios colocados en el tórax del paciente.

16 Derivaciones

17 Cuando un vector de despolarización cardiaca
ECG Cuando un vector de despolarización cardiaca Se aproxima a un electrodo explorador Produce Una deflexión positiva Se aleja de un electrodo explorador Una deflexión negativa Es perpendicular a un electrodo explorador Una línea plana o una deflexión +/- Los trasiegos de cargas eléctricas comentados, producen fuerzas eléctricas en cada célula, que sumadas en un momento determinado constituyen fuerzas eléctricas “suma” que dan lugar a lo que se denominan vectores eléctricos que tienen, como todos los vectores, una intensidad, una dirección y un sentido en el espacio. Por electrodo explorador en el ECG entendemos la parte positiva de una derivación bipolar o la derivación en una monopolar. Cuando un vector de despolarización se acerca a un electrodo explorador, ocurre lo que indica la diapositiva Dr. Carvajal V.

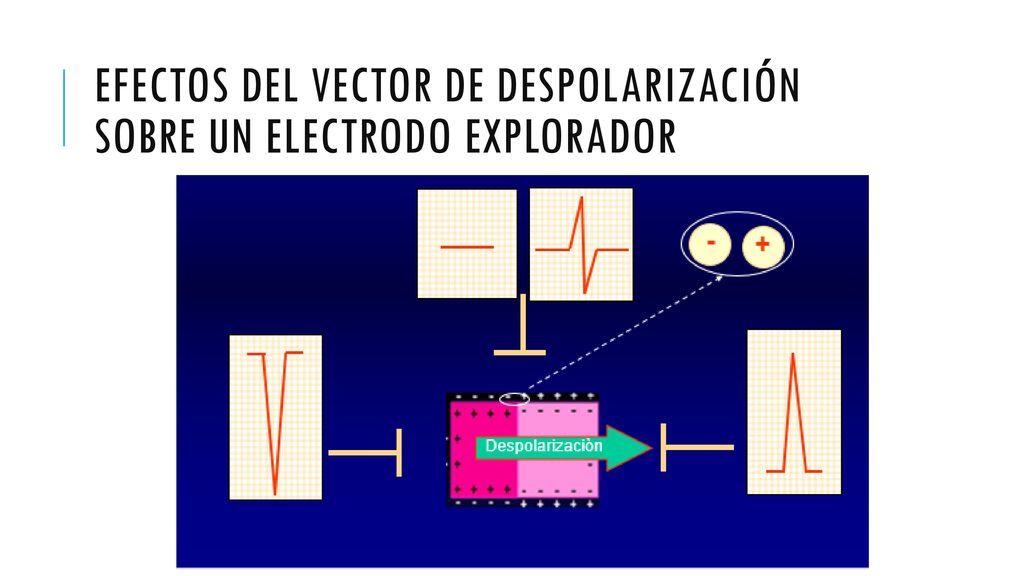

18 Efectos del vector de despolarización sobre un electrodo explorador
Un vector de despolarización dará una deflexión (+), (-) o (+/-) según se acerque, se aleje, o sea perpendicular a un electrodo explorador

19 Activación normal Nodo sinusal Aurículas: D luego I
Nodo AV: reducción de velocidad del impulso (PR) Haz de His Rama derecha e izquierda: Purkinje Ventrículos

20 dEFINICIONES ONDA es cualquier deflexión positiva o negativa respecto de la línea isoeléctrica del electrocardiograma COMPLEJO: varias ondas SEGMENTO es la distancia entre una onda y otra INTERVALO engloba una onda y un segmento

21 Registro del ECG

22 Registro del ECG Onda P siempre presente, redondeada, usualmente positiva Onda Q es la primera deflexión negativa Onda R es la primera deflexión positiva Onda S es la primera onda negativa después de una onda positiva (R) Onda R’ es la segunda onda positiva

23 ECG La onda P representa la despolarización atrial, con una amplitud no mayor a mV y duración 0.06 a 0.11s El intervalo PR representa el tiempo de conducción atrioventricular, con una duración que va de 0.12 a 0.20s El complejo QRS representa la despolarización ventricular, que va de 0.06 a s La onda T representa la repolarización ventricular El intervalo QT representa toda la actividad ventricular, va de 0.32 a 0.44s

24 Pasos para valorar un ECG 1. frecuencia
Dividir 300 entre el número de cuadros grandes que hay entre RR Contar la cantidad de R´s en DII largo (10s) y multiplicarla por 6 Contar la cantidad de R´s en 30 cuadros grandes y multiplicarla por 10

25 DII largo

26 2. ritmo Ritmo sinusal es el ritmo normal del corazón, dictado por el nodo sinusal y que viaja por el sistema de conducción normal. Posee varias características: Onda P positiva en derivaciones inferiores (II, III y aVF) y precordiales de V2 a V6, negativa en aVR Cada onda P debe ir seguida de un QRS El intervalo RR debe ser constante El intervalo PR debe ser de 0,12 a 0,20 segundos La FC debe estar entre 60 y 100 latidos por minuto Bradicardia o taquicardia sinusal

27 3. eje Depende del sistema de conducción y anatomía.
El eje cardiaco es la dirección del vector total de la despolarización de los ventrículos. Sólo se toman en cuenta las derivadas periféricas. Cada una de las derivaciones “observa” al estímulo eléctrico de una forma distinta. Si el estímulo se aleja se verá negativa, si el estímulo se acerca se verá positiva y si el estímulo va perpendicular a la derivación se verá isodifásico (igual hacia arriba y hacia abajo)

28 Eje cardiaco En el trazo e busca el complejo QRS más isodifásico o isoeléctrico Se busca la derivación perpendicular en el plano horizontal Se regresa al trazo y se determina si el QRS ahí es positivo o negativo Normal: +90 a -30 Perpendiculares (parejas): I con aVF II con aVL III con aVR

29

30 Otras formas de determinar el eje
I (+) aVF (+) → NORMAL I (-) aVF (+) → DESVIACIÓN DERECHA I (+) aVF (-) → DESVIACIÓN IZQUIERDA I (-) aVF (-) → DESVIACIÓN MARCADA A LA DERECHA

31 Actividad En parejas realizar un ECG Determinar:
Ritmo Frecuencia Eje Entregar trazo con cálculos

32 Preguntas o comentarios
