2 Serie Ponto Nuevo concepto de automación Controlador Programable

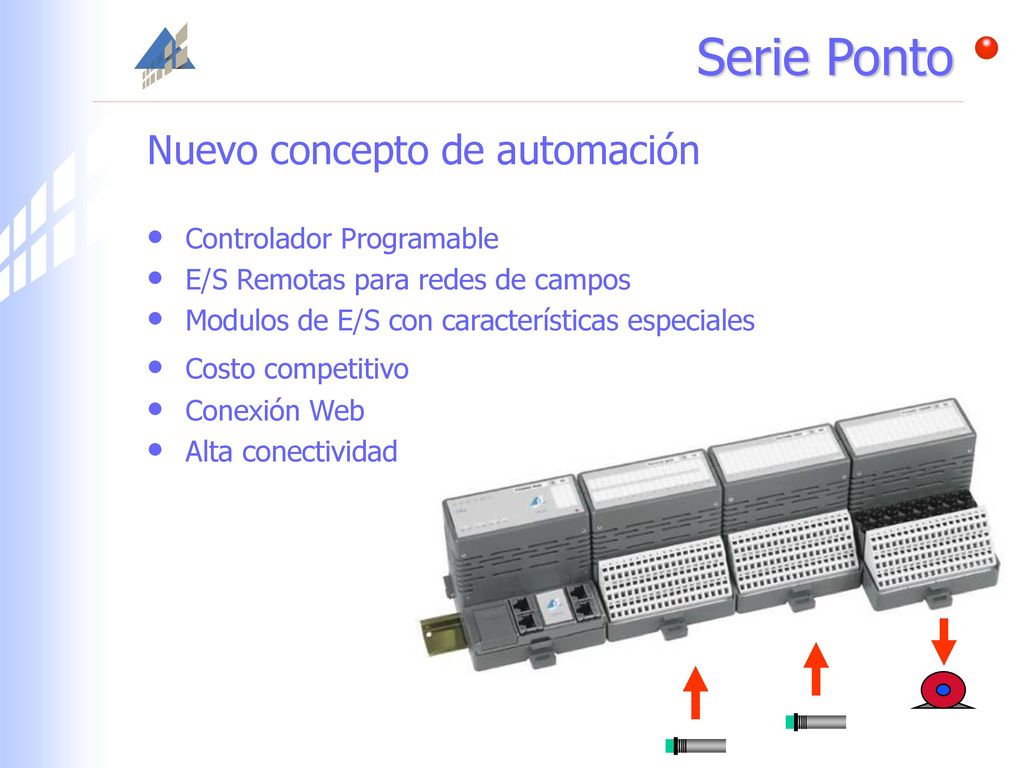

E/S Remotas para redes de campos Modulos de E/S con características especiales Costo competitivo Conexión Web Alta conectividad

3 Controlador Programable

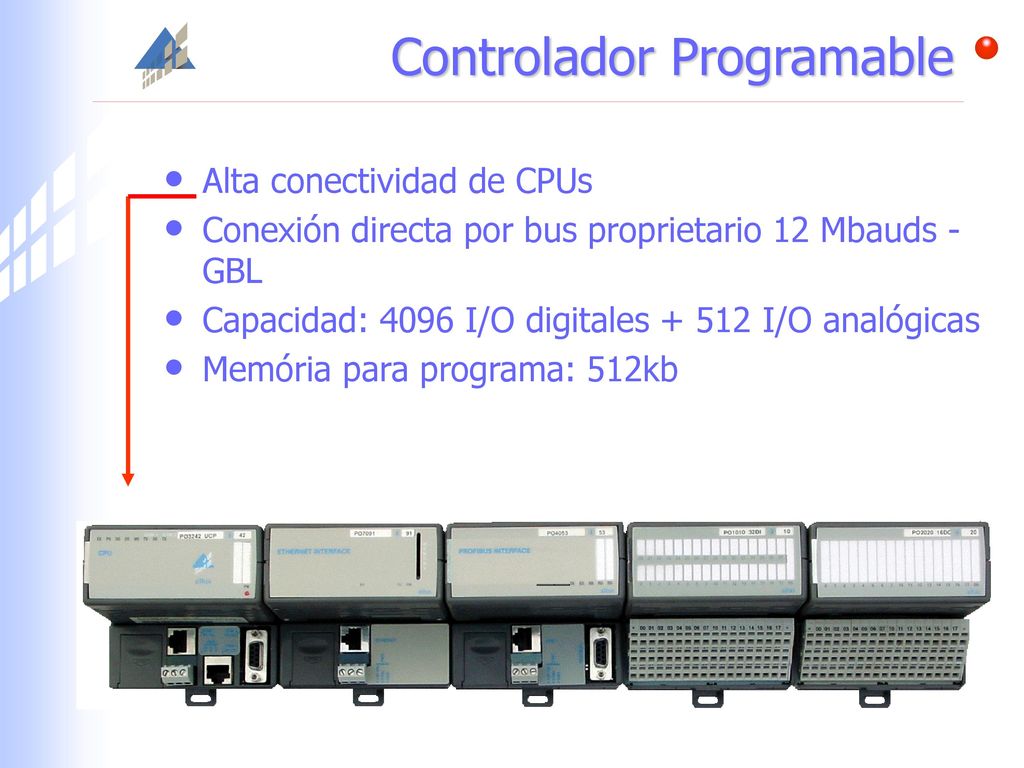

Alta conectividad de CPUs Conexión directa por bus proprietario 12 Mbauds - GBL Capacidad: 4096 I/O digitales I/O analógicas Memória para programa: 512kb

4 Controlador Programable

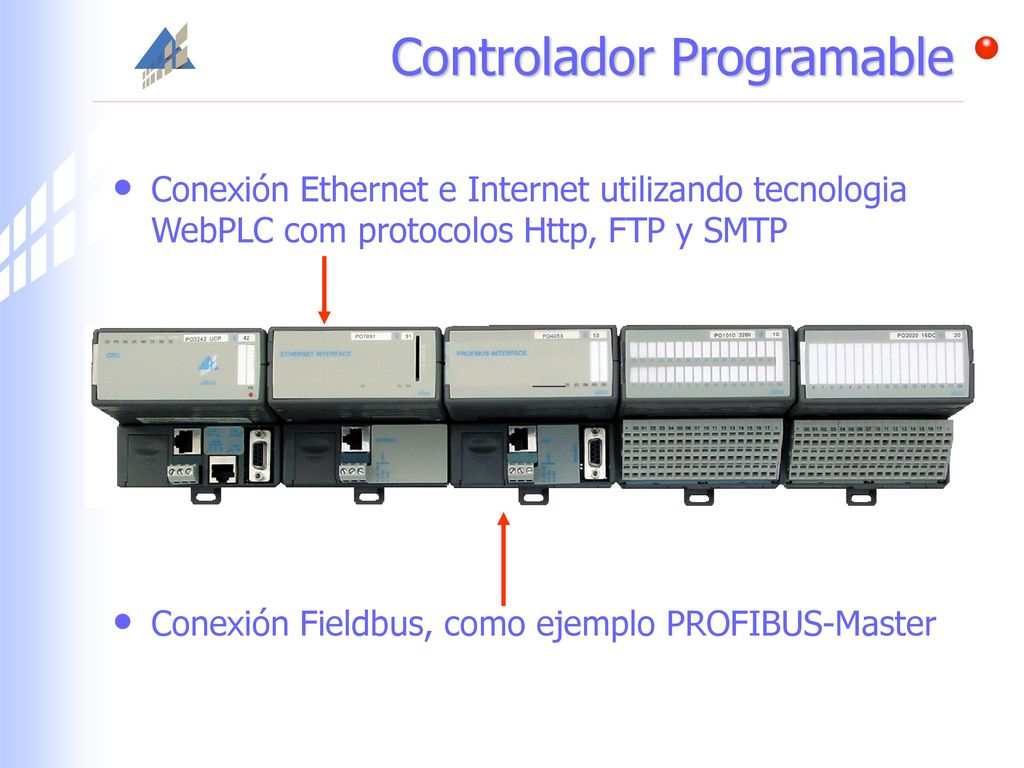

Conexión Ethernet e Internet utilizando tecnologia WebPLC com protocolos Http, FTP y SMTP Conexión Fieldbus, como ejemplo PROFIBUS-Master

5 UCPs Ponto Browser Tarjeta Memoria CPU PRFIBUS-DP Master

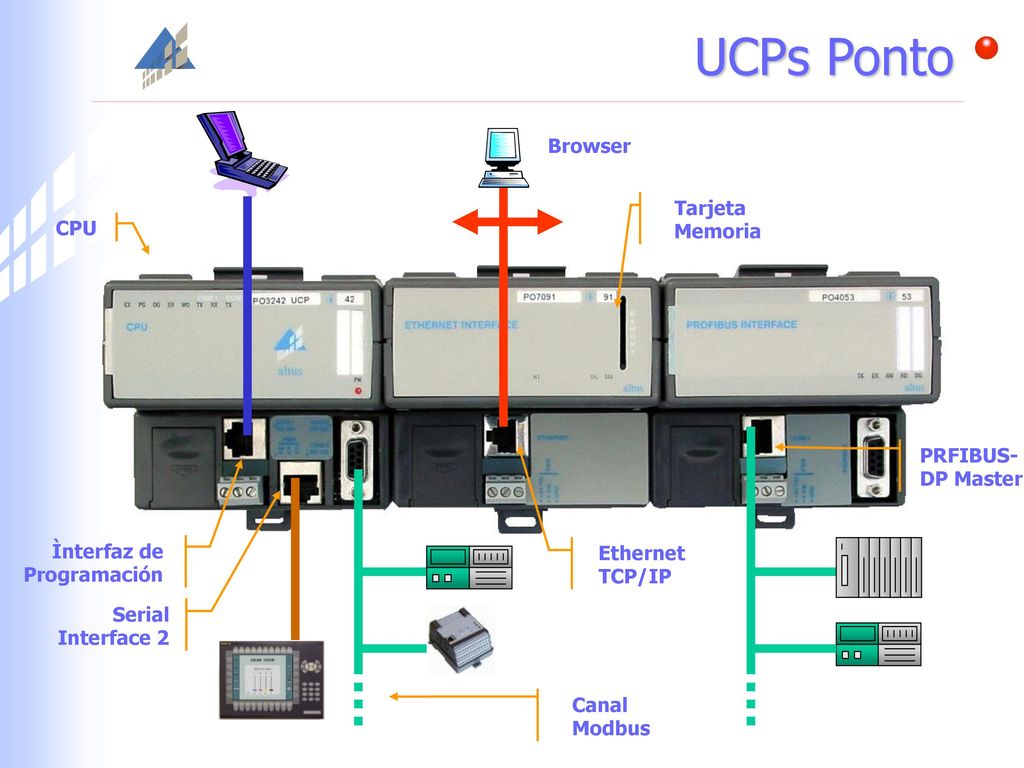

Ìnterfaz de Programación Ethernet TCP/IP Tarjeta Memoria Browser CPU PRFIBUS-DP Master Canal Modbus Serial Interface 2

6 PROFIBUS-DP Redundante

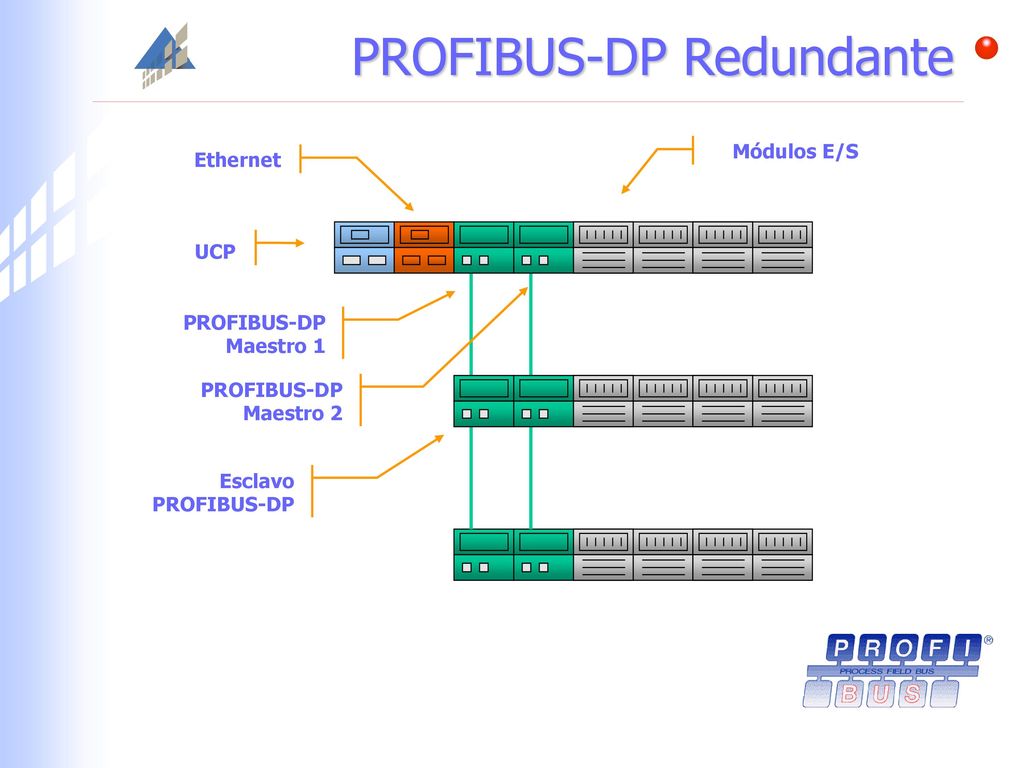

Módulos E/S Ethernet UCP PROFIBUS-DP Maestro 1 PROFIBUS-DP Maestro 2 Esclavo PROFIBUS-DP

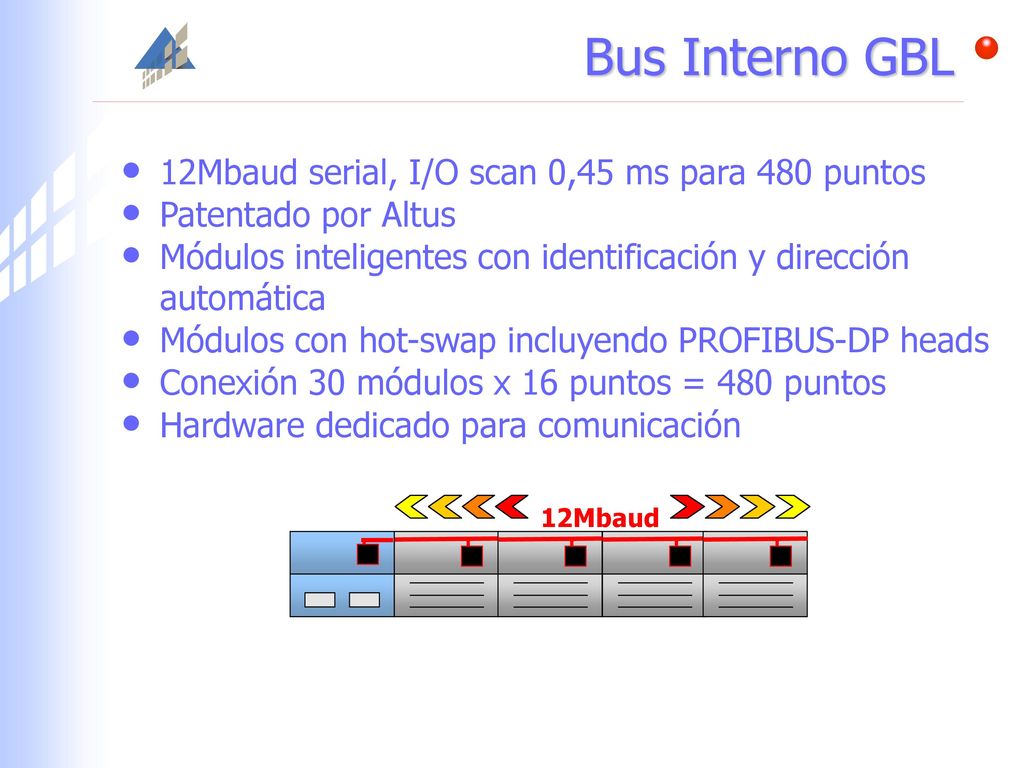

7 Bus Interno GBL 12Mbaud serial, I/O scan 0,45 ms para 480 puntos
Patentado por Altus Módulos inteligentes con identificación y dirección automática Módulos con hot-swap incluyendo PROFIBUS-DP heads Conexión 30 módulos x 16 puntos = 480 puntos Hardware dedicado para comunicación 12Mbaud

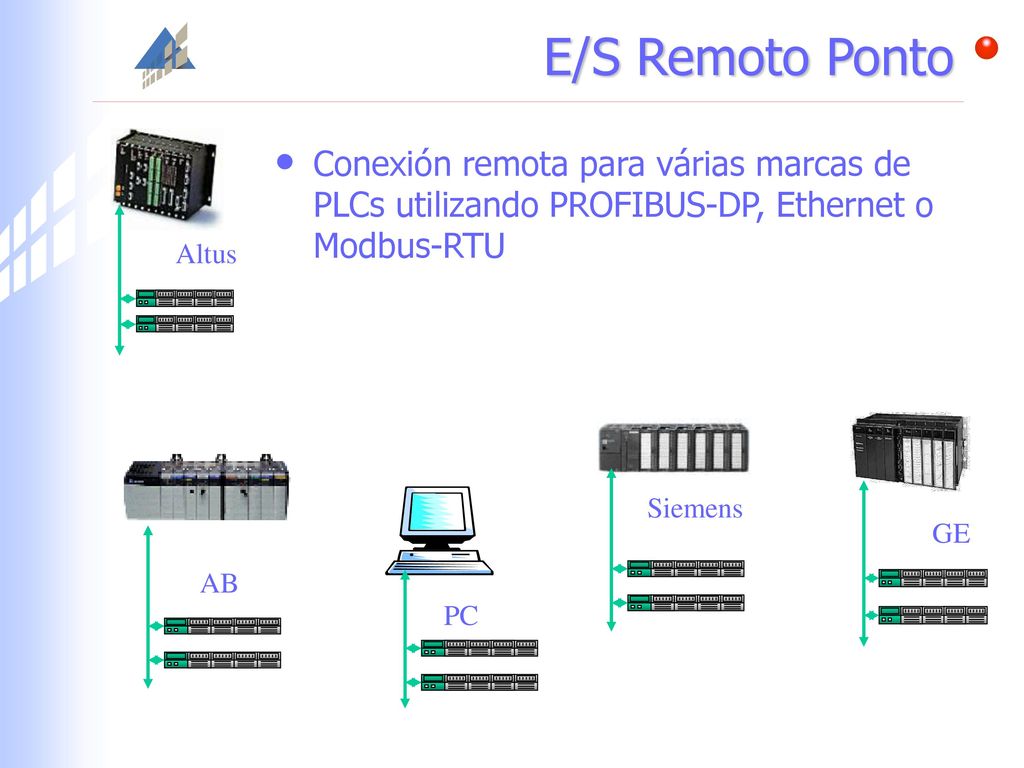

8 E/S Remoto Ponto Conexión remota para várias marcas de PLCs utilizando PROFIBUS-DP, Ethernet o Modbus-RTU Altus GE Siemens PC AB

9 Características Módulos

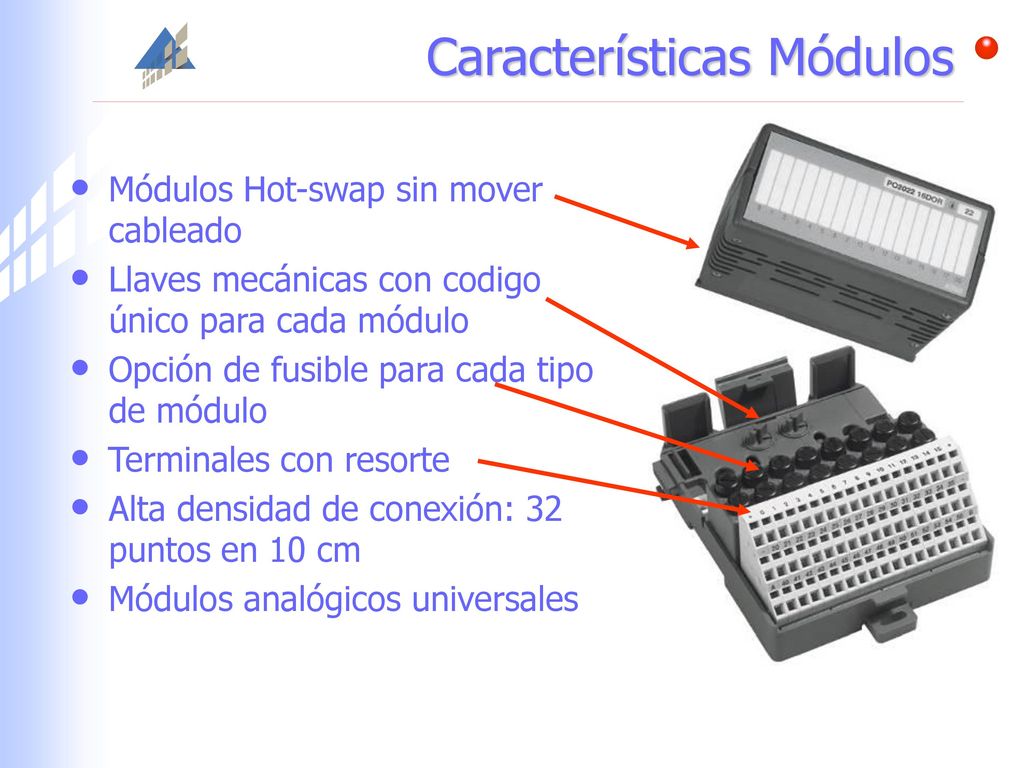

Módulos Hot-swap sin mover cableado Llaves mecánicas con codigo único para cada módulo Opción de fusible para cada tipo de módulo Terminales con resorte Alta densidad de conexión: 32 puntos en 10 cm Módulos analógicos universales

10 Dificil de Montar Tablero PLC usual

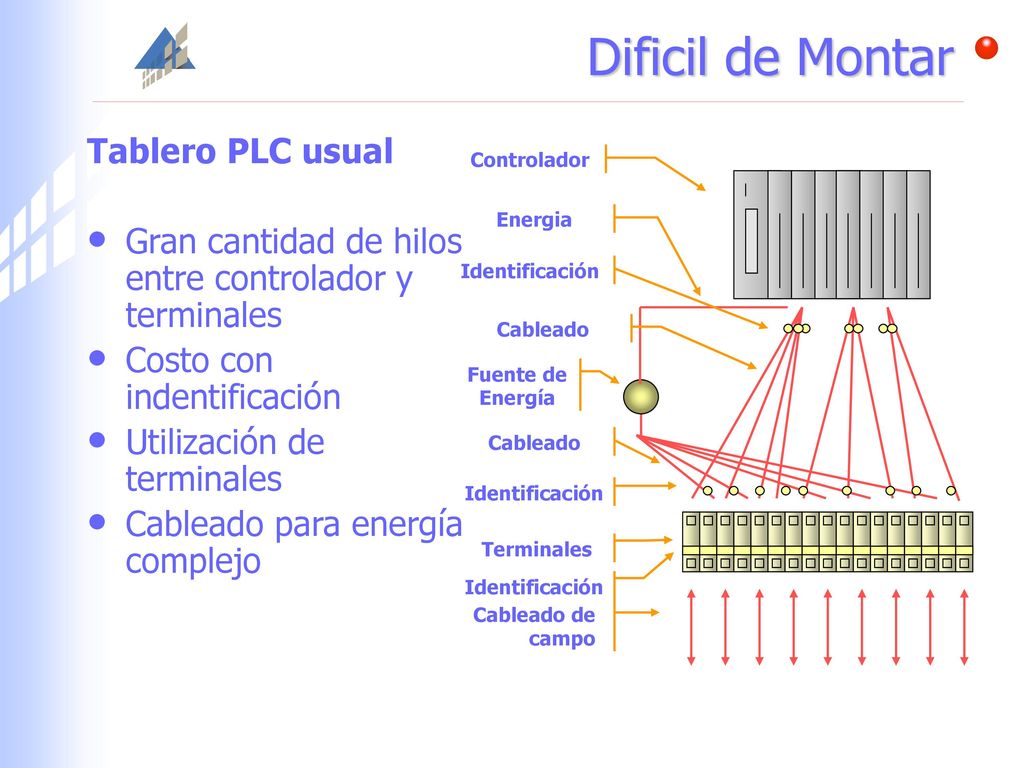

Gran cantidad de hilos entre controlador y terminales Costo con indentificación Utilización de terminales Cableado para energía complejo Controlador Energia Identificación Cableado Fuente de Energía Cableado Identificación Terminales Identificación Cableado de campo

11 Fácil y Barato de Montar

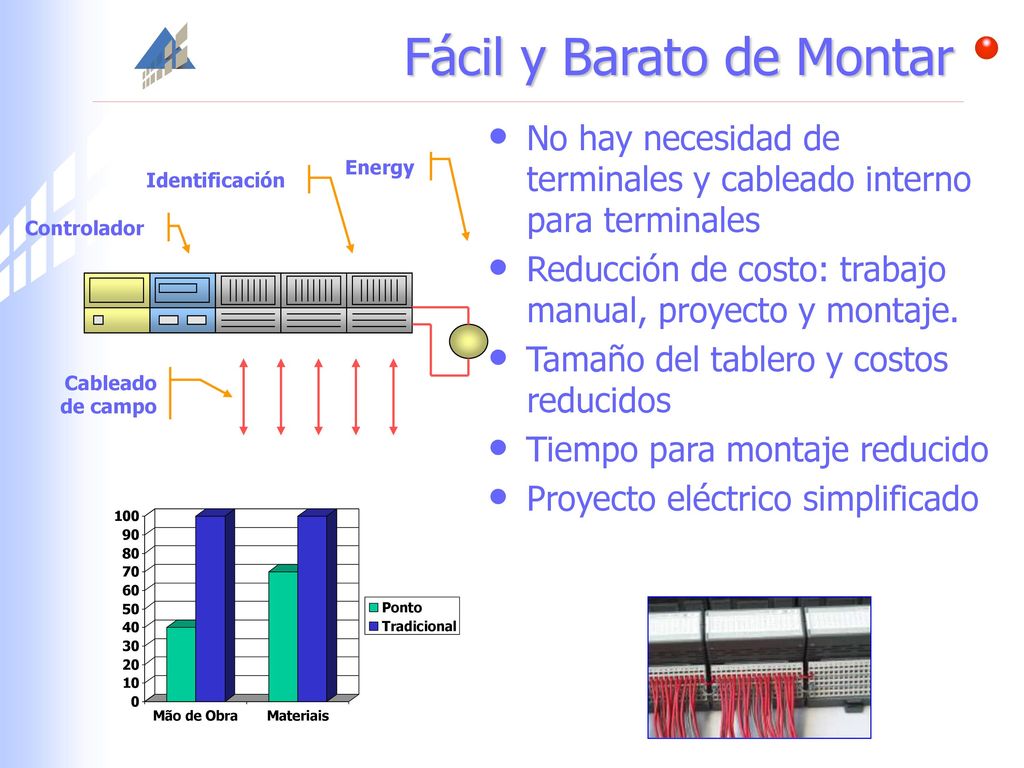

No hay necesidad de terminales y cableado interno para terminales Reducción de costo: trabajo manual, proyecto y montaje. Tamaño del tablero y costos reducidos Tiempo para montaje reducido Proyecto eléctrico simplificado Identificación Energy Cableado de campo Controlador

12 Fácil y Barato de Montar
350 Controlador con 192 puntos de E/S 24 1200 220 20% Area menor 47% Menor profundidad 50% Menor volume Reducción de costo en 30% del tablero eléctrico usual 24 950 760 760

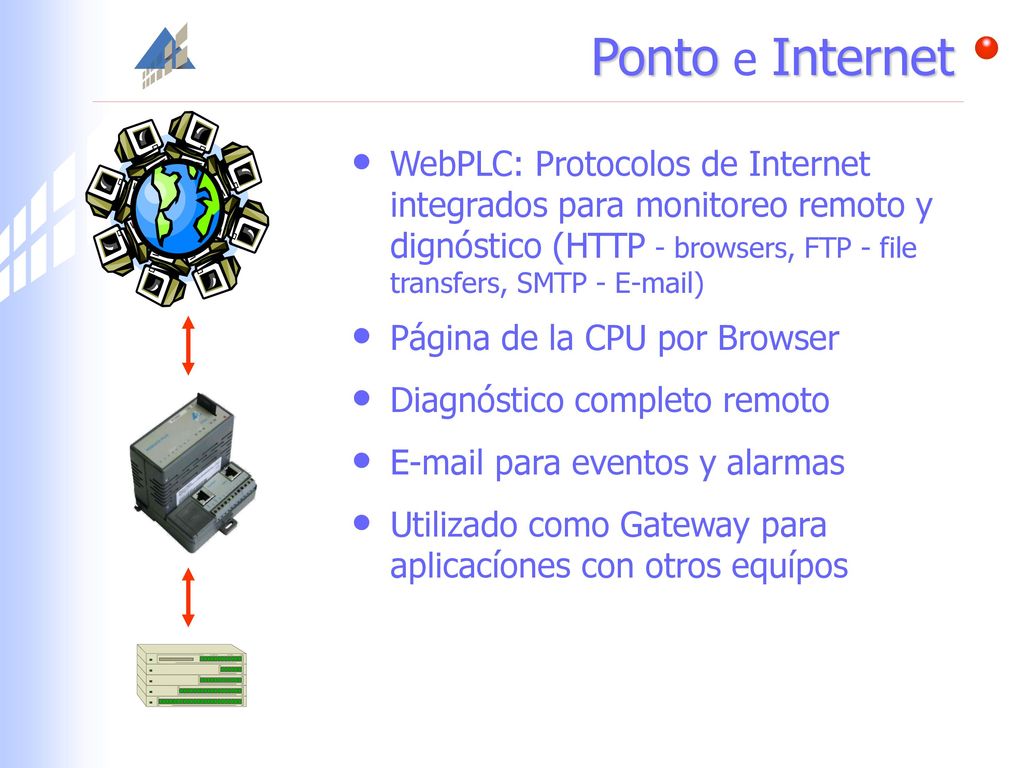

13 Ponto e Internet WebPLC: Protocolos de Internet integrados para monitoreo remoto y dignóstico (HTTP - browsers, FTP - file transfers, SMTP - ) Página de la CPU por Browser Diagnóstico completo remoto para eventos y alarmas Utilizado como Gateway para aplicacíones con otros equípos
