Industrial Systems S.A. Ing. Mario Salvador Villalta A. San Jose, Costa Rica 2013
2

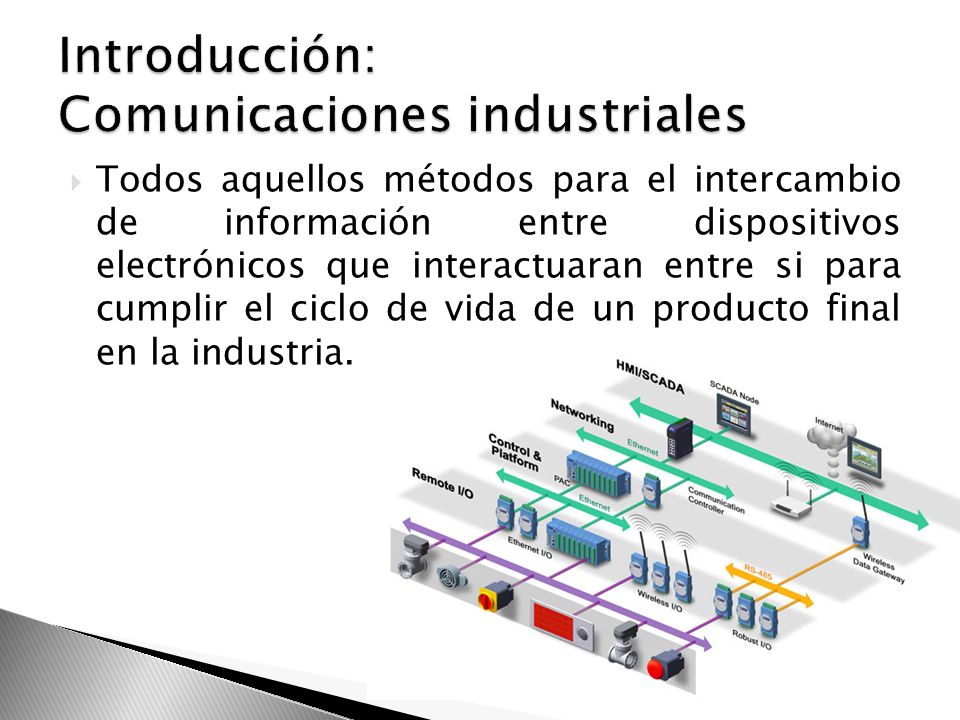

Todos aquellos métodos para el intercambio de información entre dispositivos electrónicos que interactuaran entre si para cumplir el ciclo de vida de un producto final en la industria.
3

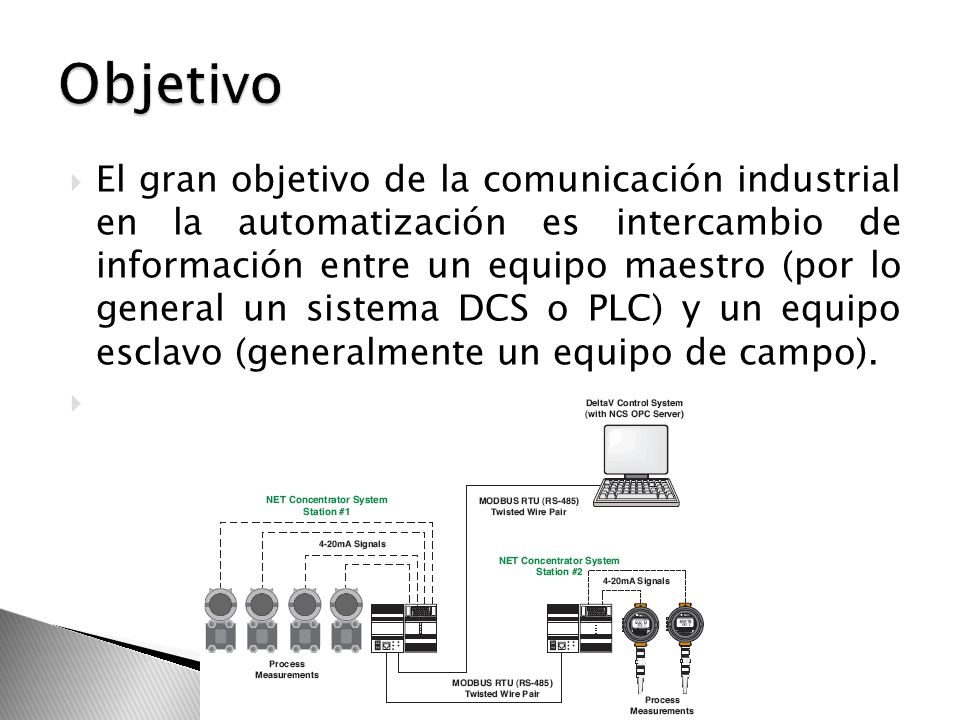

El gran objetivo de la comunicación industrial en la automatización es intercambio de información entre un equipo maestro (por lo general un sistema DCS o PLC) y un equipo esclavo (generalmente un equipo de campo).
4

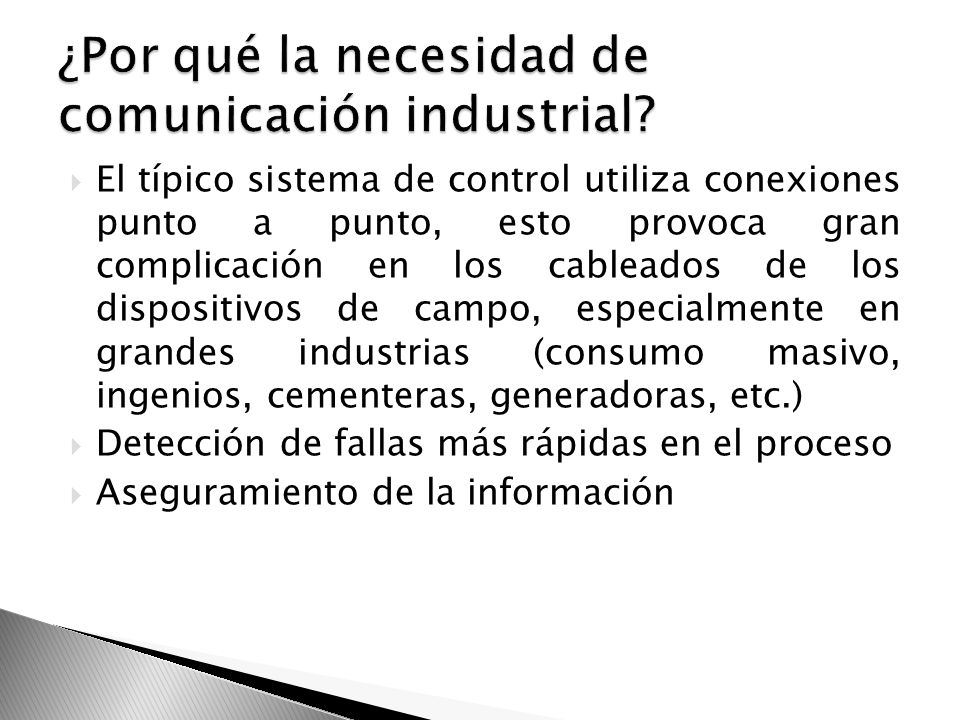

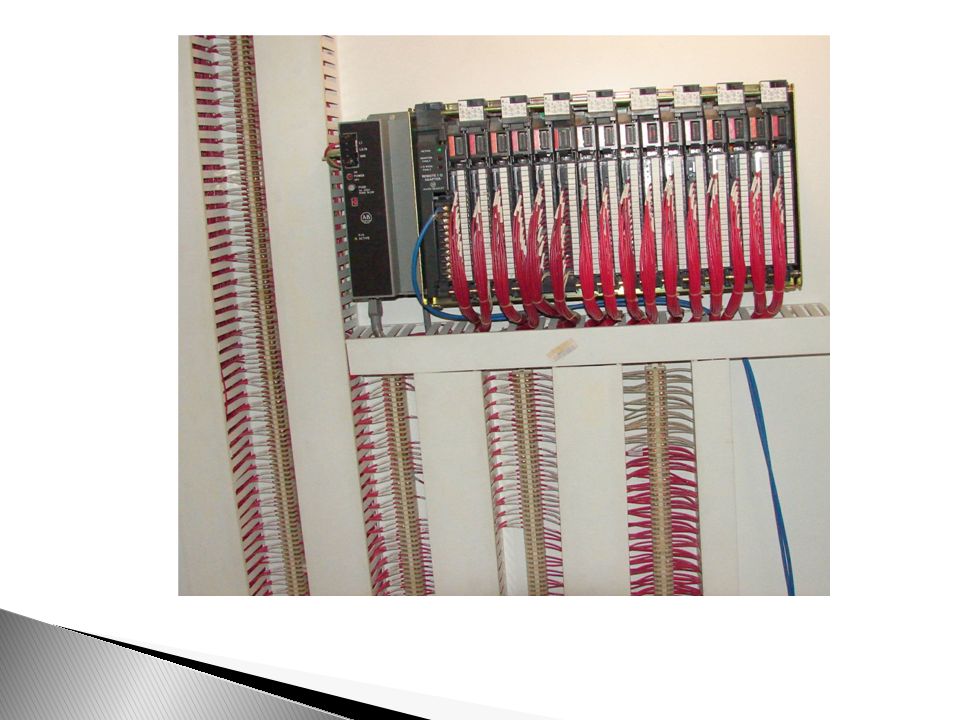

El típico sistema de control utiliza conexiones punto a punto, esto provoca gran complicación en los cableados de los dispositivos de campo, especialmente en grandes industrias (consumo masivo, ingenios, cementeras, generadoras, etc.) Detección de fallas más rápidas en el proceso Aseguramiento de la información
5

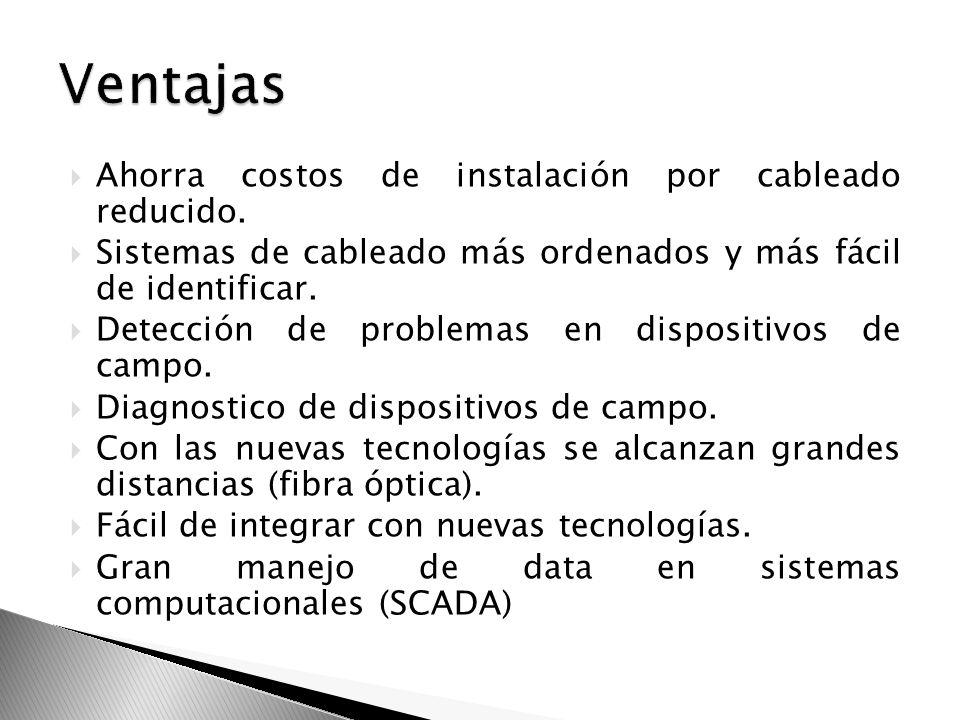

Ahorra costos de instalación por cableado reducido. Sistemas de cableado más ordenados y más fácil de identificar. Detección de problemas en dispositivos de campo. Diagnostico de dispositivos de campo. Con las nuevas tecnologías se alcanzan grandes distancias (fibra óptica). Fácil de integrar con nuevas tecnologías. Gran manejo de data en sistemas computacionales (SCADA)

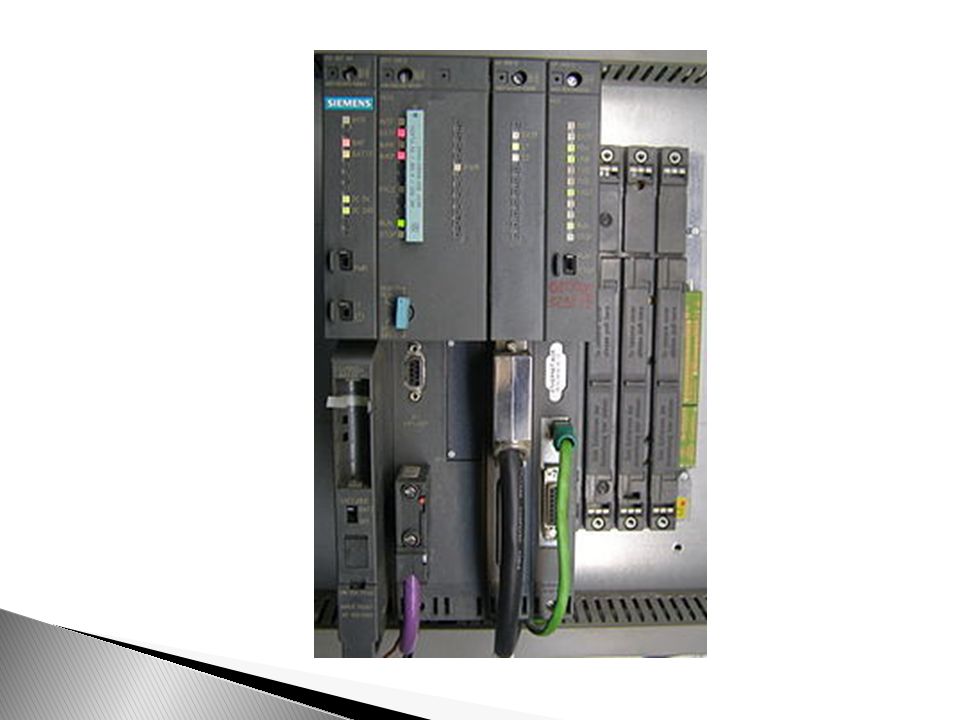

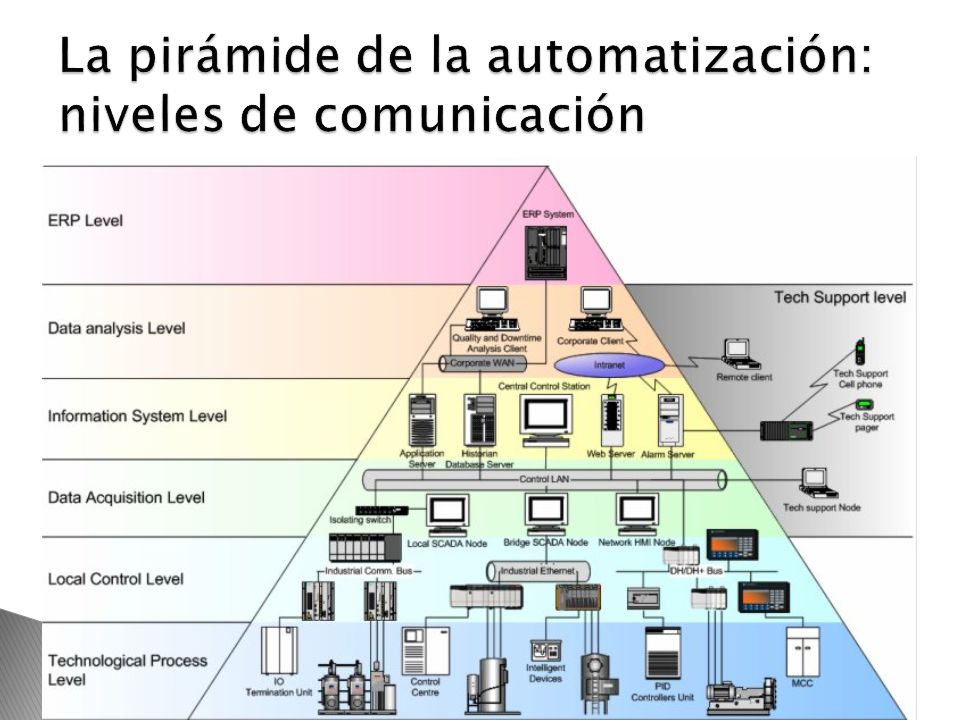

10
En informática y telecomunicación, un protocolo de comunicaciones es un conjunto de reglas y normas que permiten que dos o más dispositivos de un sistema de comunicación se comuniquen entre ellos para transmitir información por medio de cualquier tipo de variación de una magnitud física (bus de campo). Se trata de las reglas o el estándar que define la sintaxis, semántica y sincronización de la comunicación, así como posibles métodos de recuperación de errores.
11

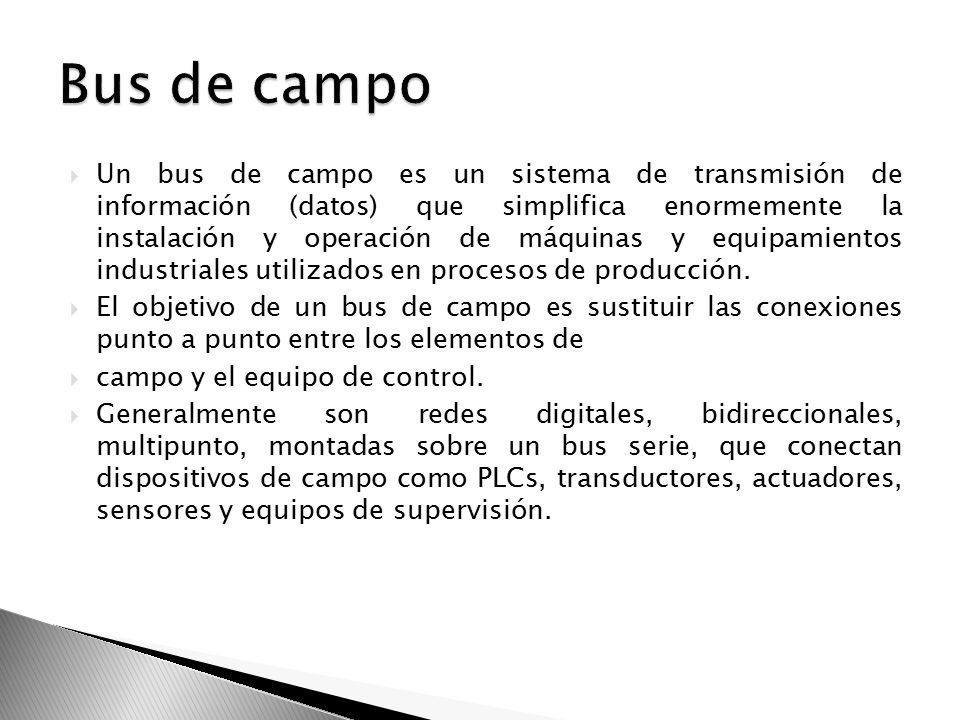

Un bus de campo es un sistema de transmisión de información (datos) que simplifica enormemente la instalación y operación de máquinas y equipamientos industriales utilizados en procesos de producción. El objetivo de un bus de campo es sustituir las conexiones punto a punto entre los elementos de campo y el equipo de control. Generalmente son redes digitales, bidireccionales, multipunto, montadas sobre un bus serie, que conectan dispositivos de campo como PLCs, transductores, actuadores, sensores y equipos de supervisión.

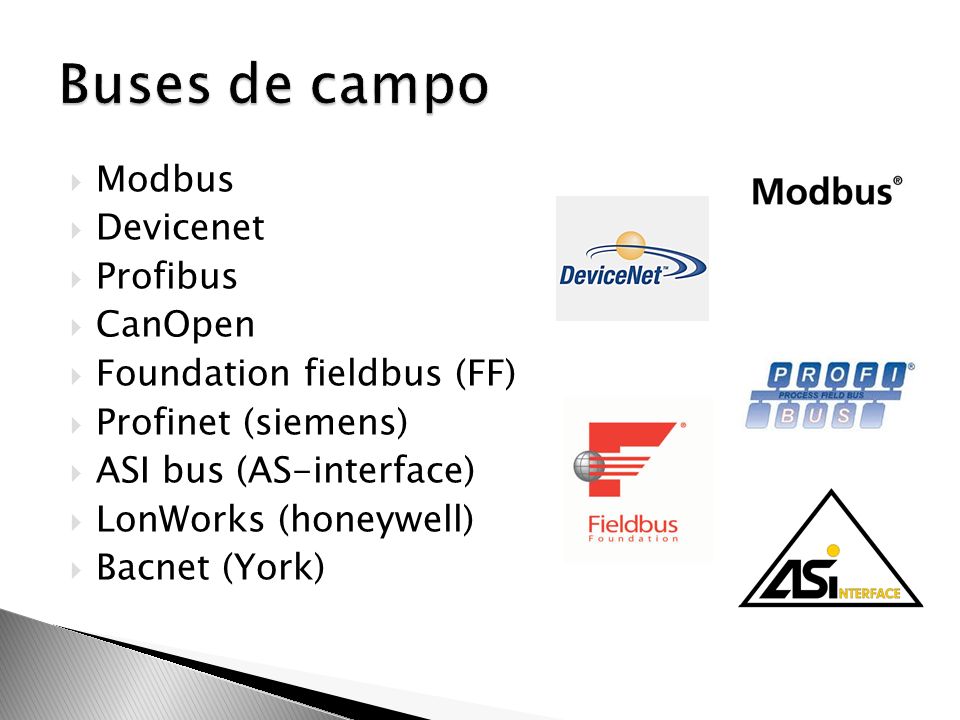

12
Modbus Devicenet Profibus CanOpen Foundation fieldbus (FF) Profinet (siemens) ASI bus (AS-interface) LonWorks (honeywell) Bacnet (York)

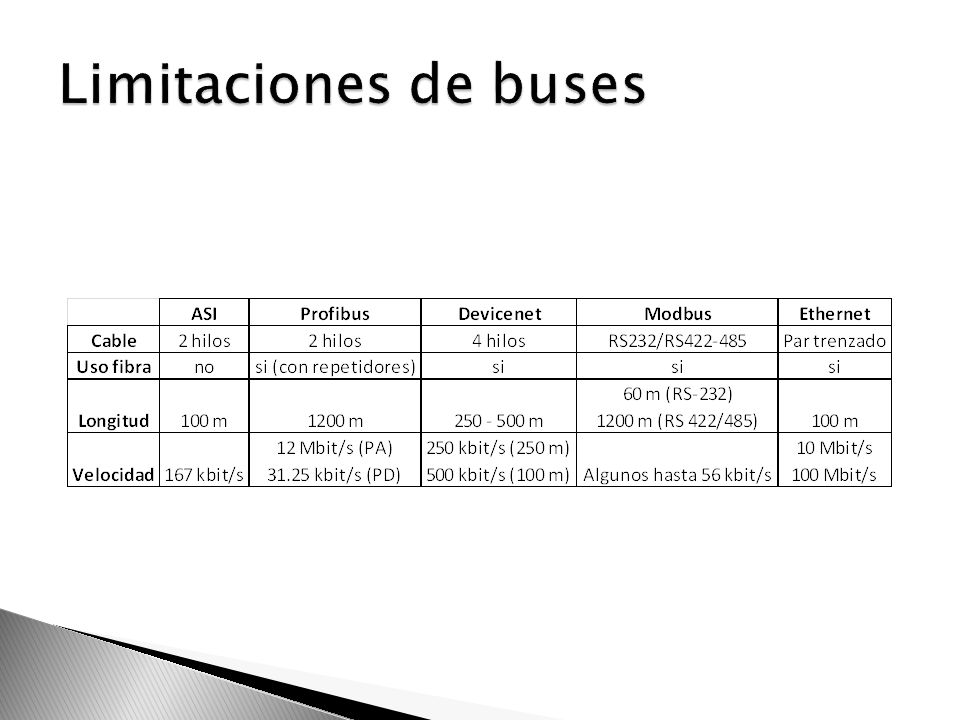

14

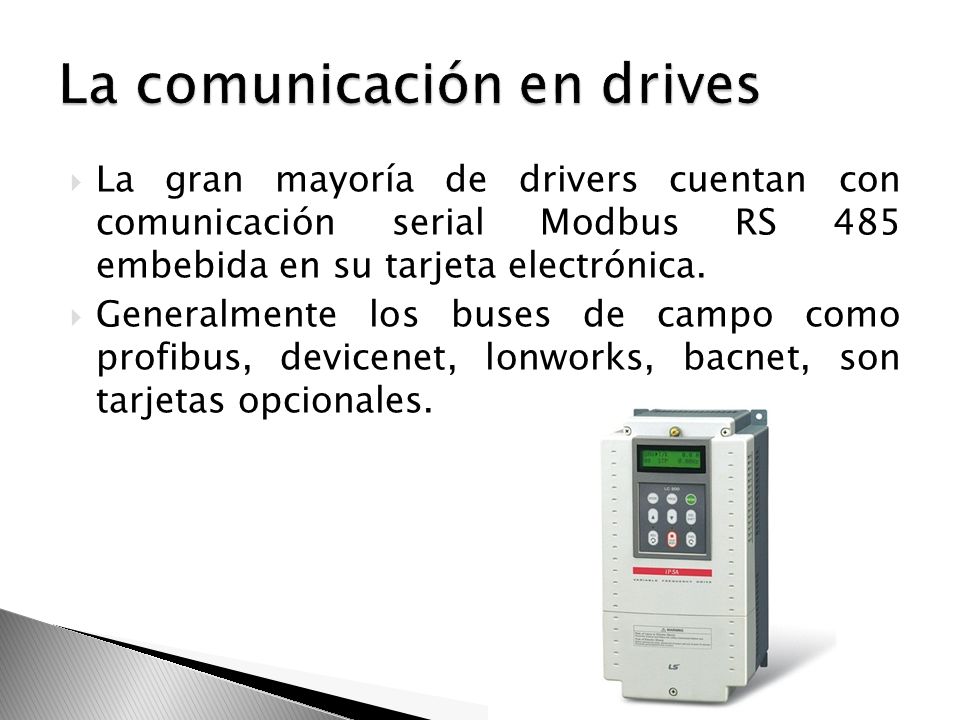

La gran mayoría de drivers cuentan con comunicación serial Modbus RS 485 embebida en su tarjeta electrónica. Generalmente los buses de campo como profibus, devicenet, lonworks, bacnet, son tarjetas opcionales.
15

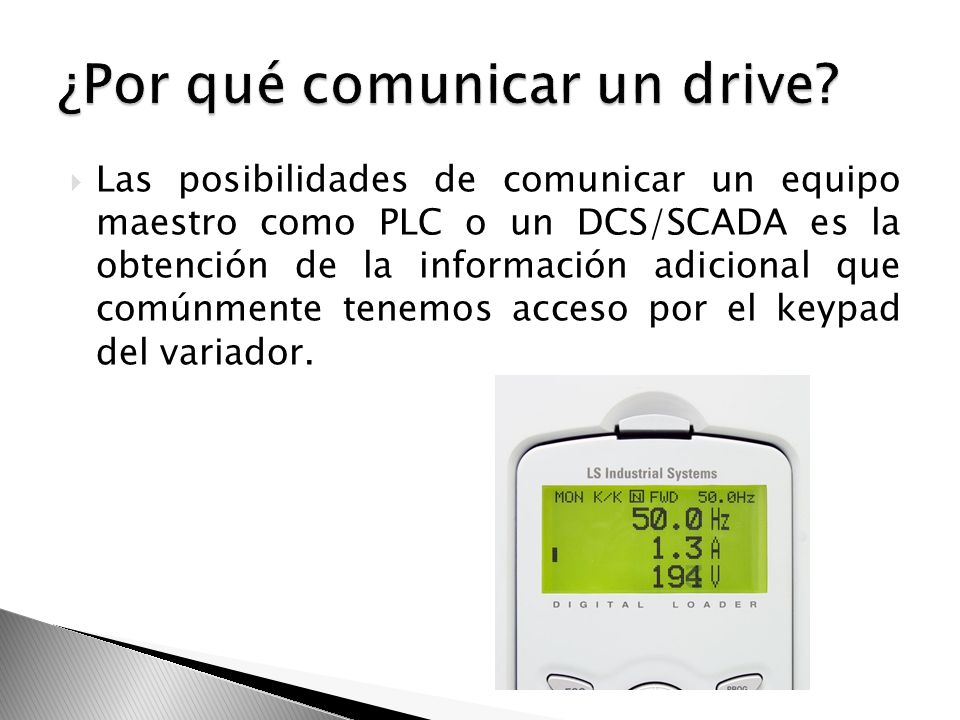

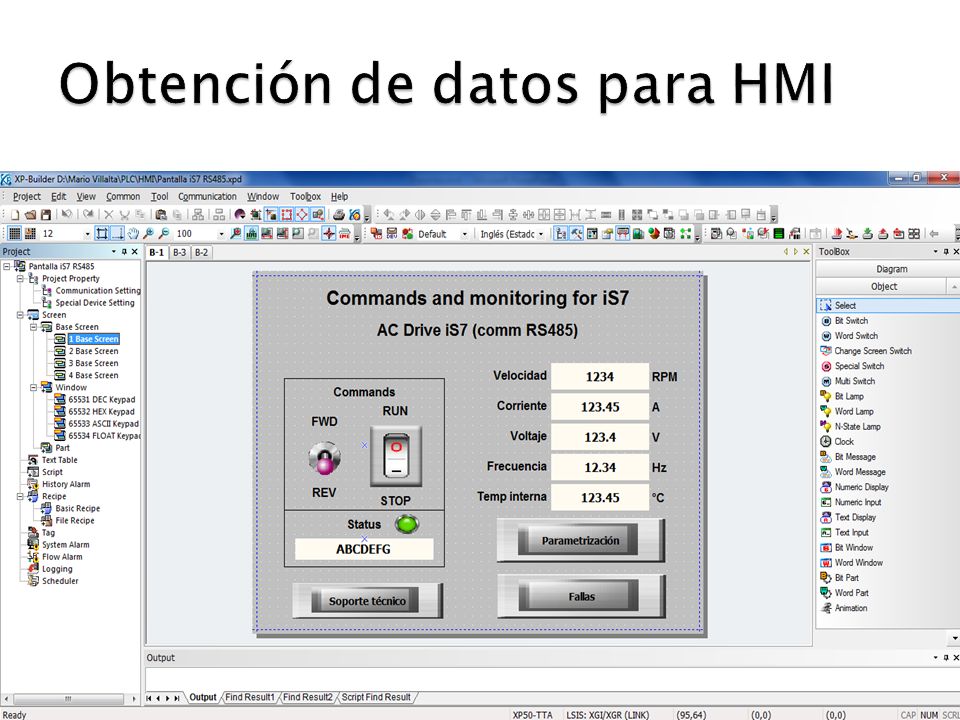

Las posibilidades de comunicar un equipo maestro como PLC o un DCS/SCADA es la obtención de la información adicional que comúnmente tenemos acceso por el keypad del variador.
16

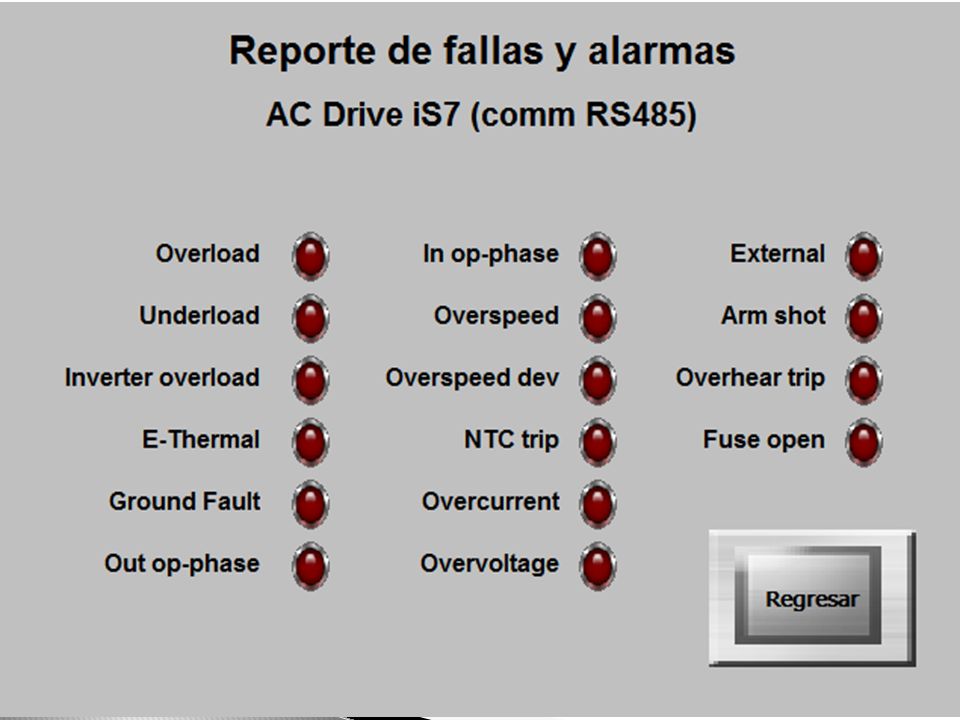

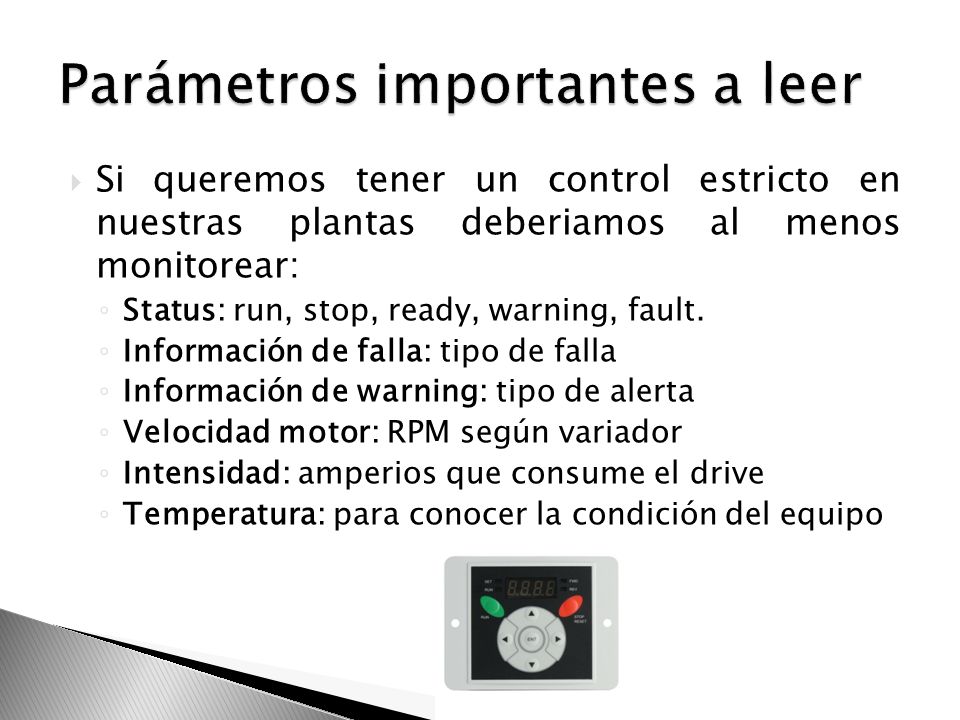

Si queremos tener un control estricto en nuestras plantas deberiamos al menos monitorear: ◦ Status: run, stop, ready, warning, fault. ◦ Información de falla: tipo de falla ◦ Información de warning: tipo de alerta ◦ Velocidad motor: RPM según variador ◦ Intensidad: amperios que consume el drive ◦ Temperatura: para conocer la condición del equipo
17

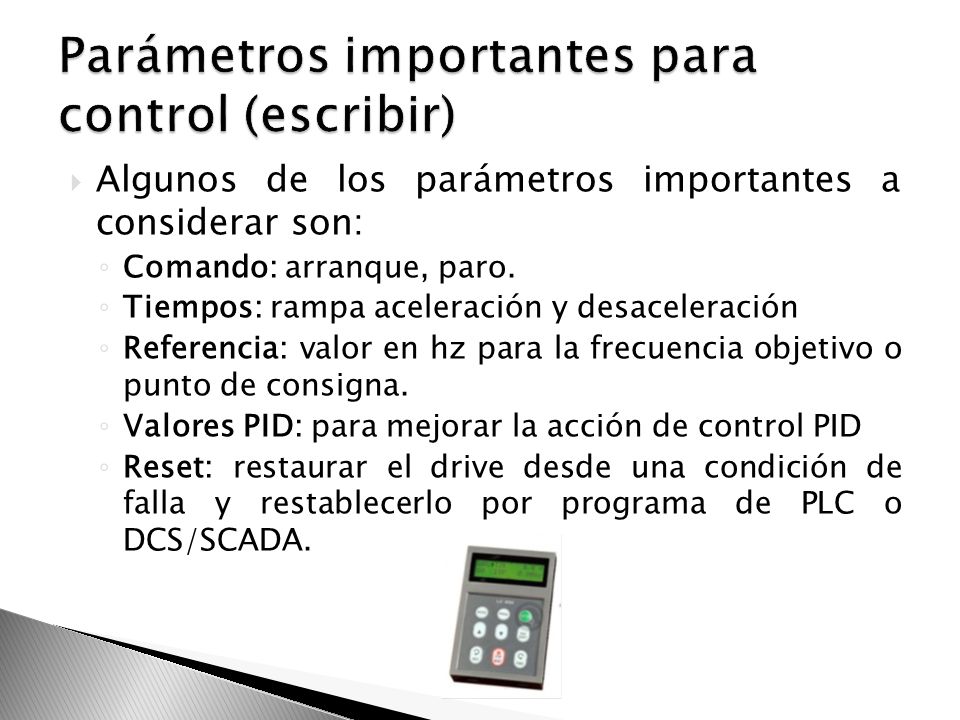

Algunos de los parámetros importantes a considerar son: ◦ Comando: arranque, paro. ◦ Tiempos: rampa aceleración y desaceleración ◦ Referencia: valor en hz para la frecuencia objetivo o punto de consigna. ◦ Valores PID: para mejorar la acción de control PID ◦ Reset: restaurar el drive desde una condición de falla y restablecerlo por programa de PLC o DCS/SCADA.
21

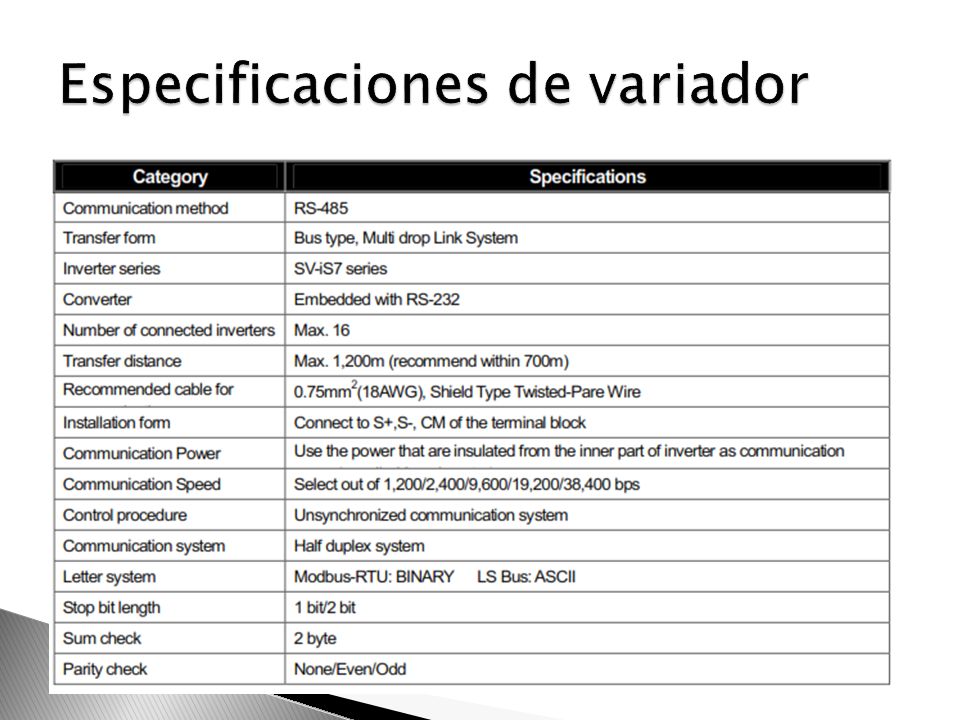

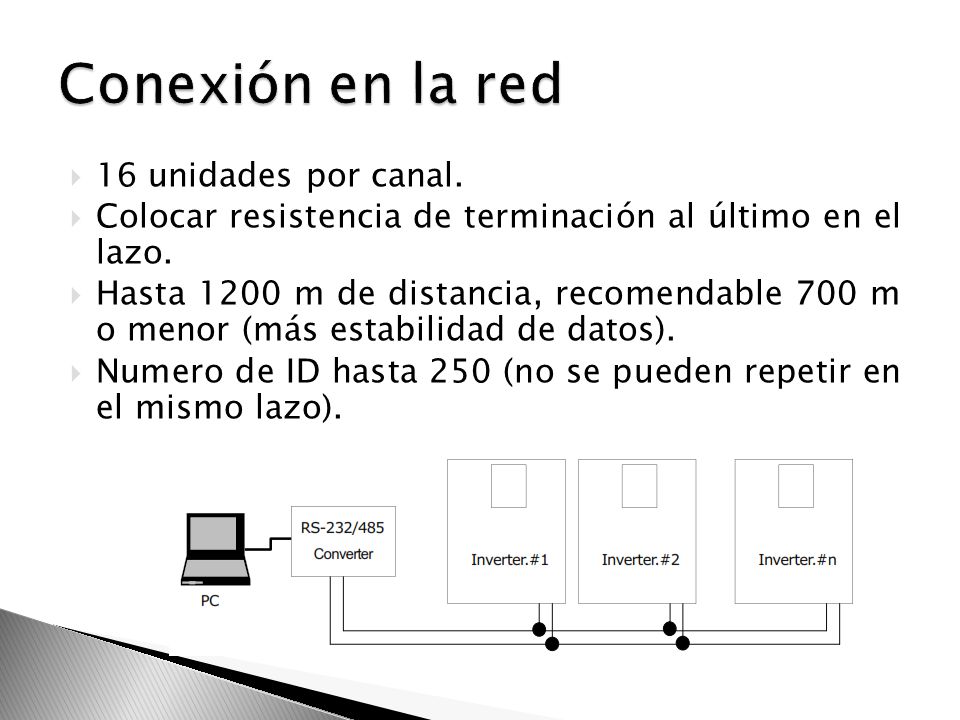

16 unidades por canal. Colocar resistencia de terminación al último en el lazo. Hasta 1200 m de distancia, recomendable 700 m o menor (más estabilidad de datos). Numero de ID hasta 250 (no se pueden repetir en el mismo lazo).
22

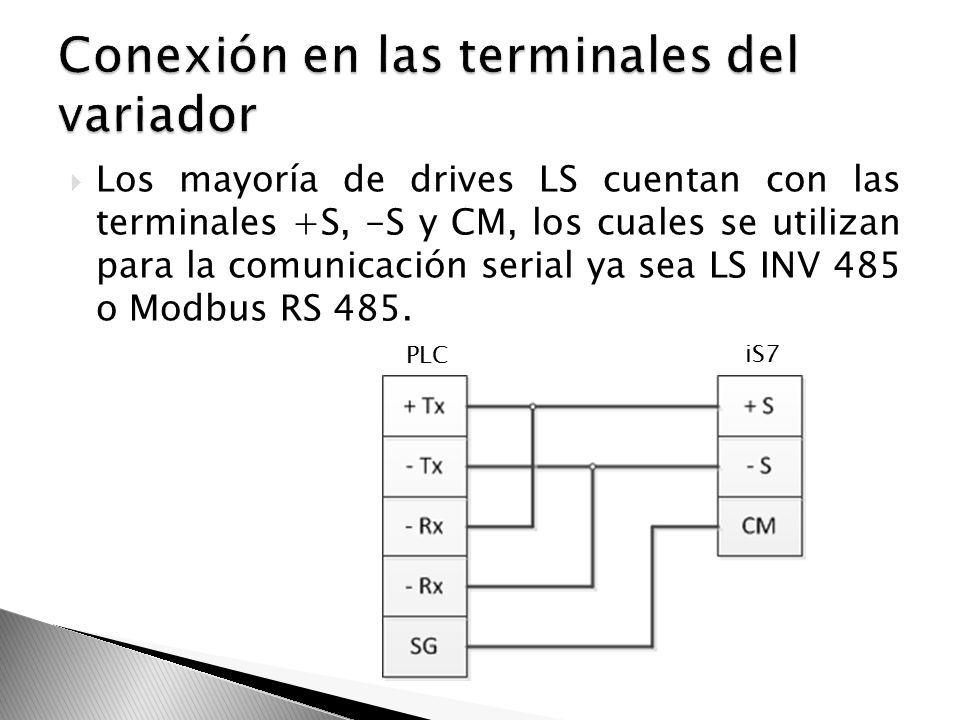

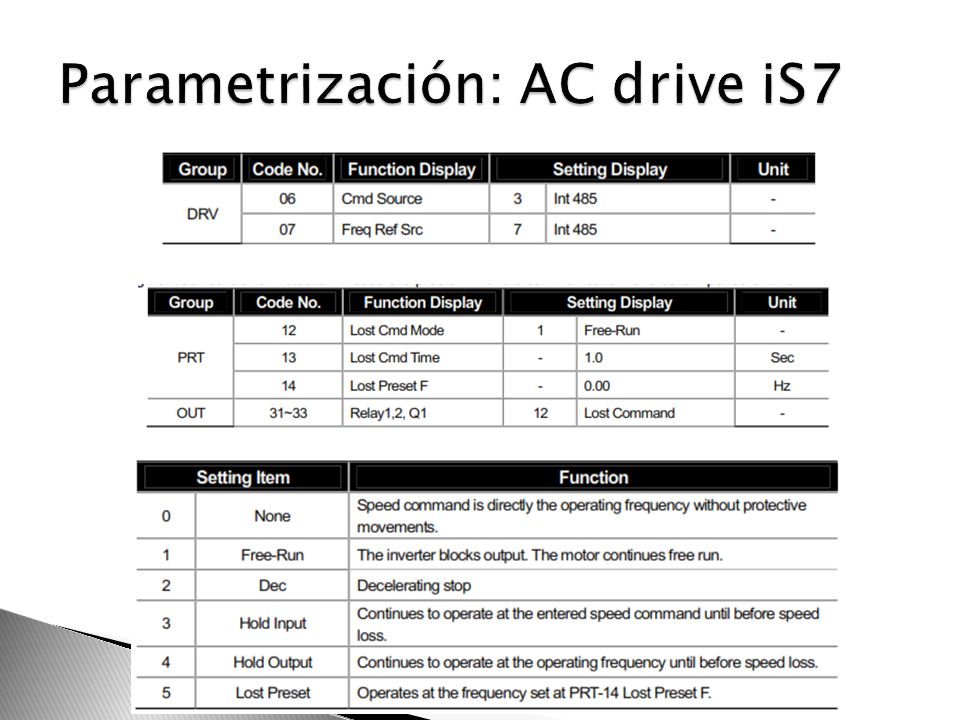

Los mayoría de drives LS cuentan con las terminales +S, -S y CM, los cuales se utilizan para la comunicación serial ya sea LS INV 485 o Modbus RS 485. PLC iS7

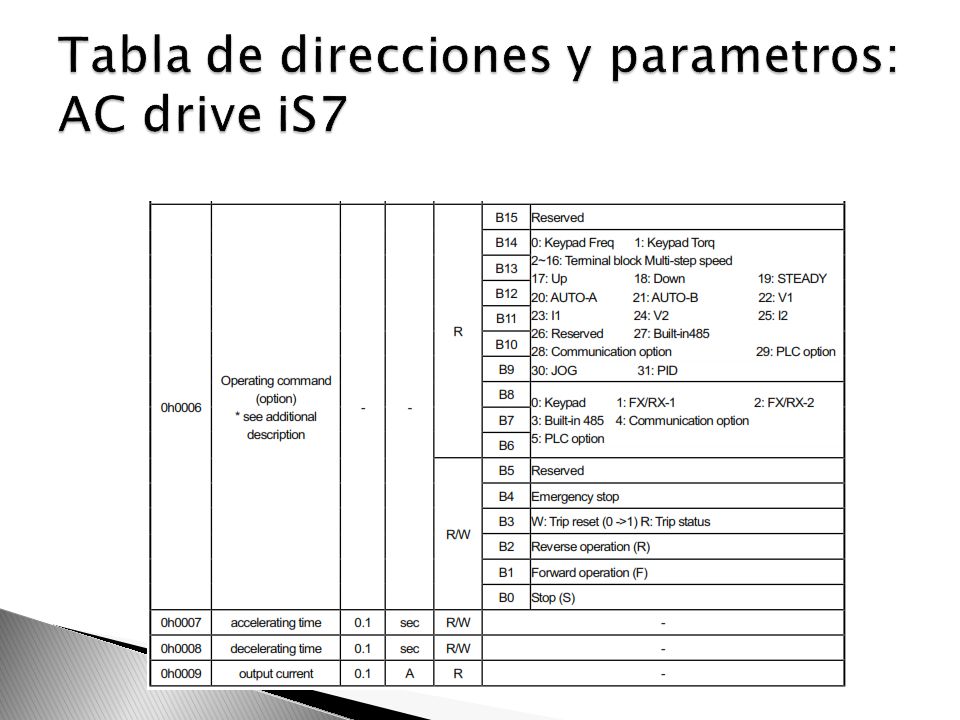

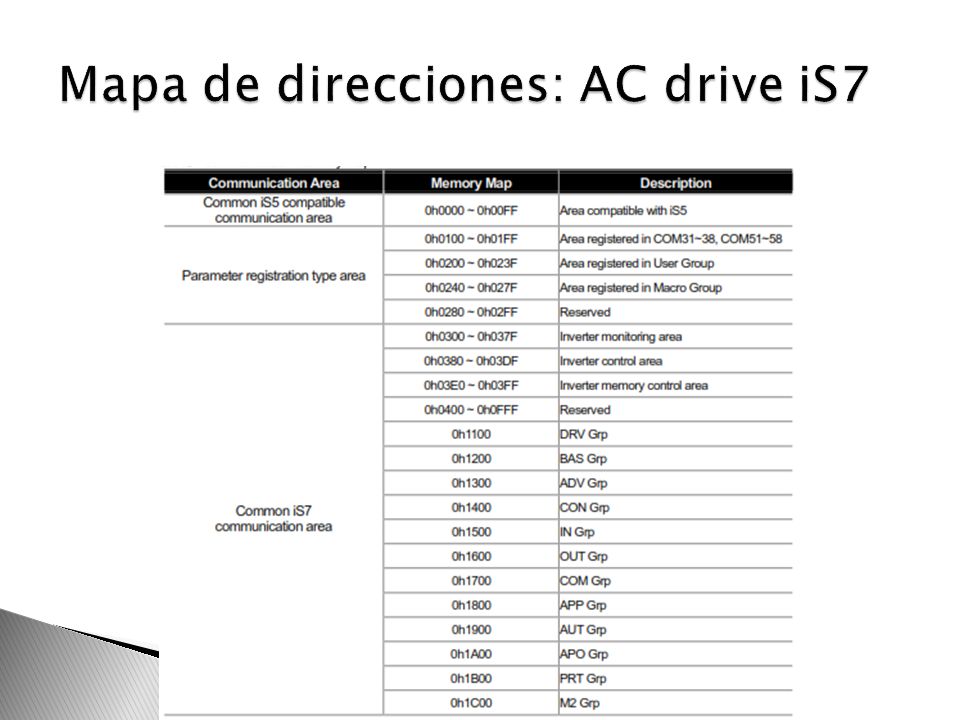

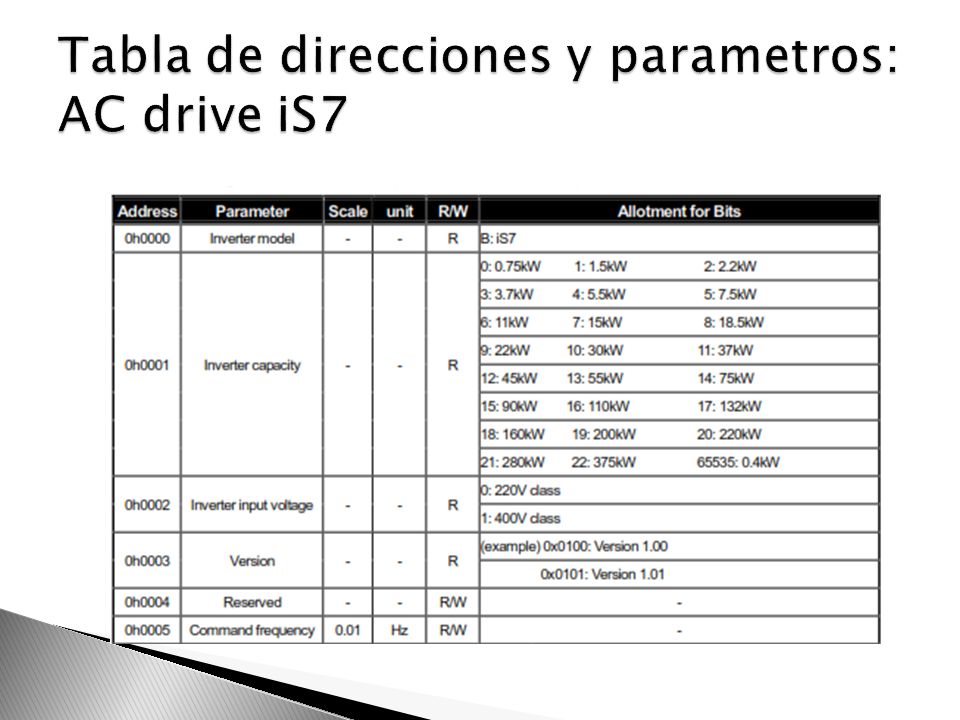

29

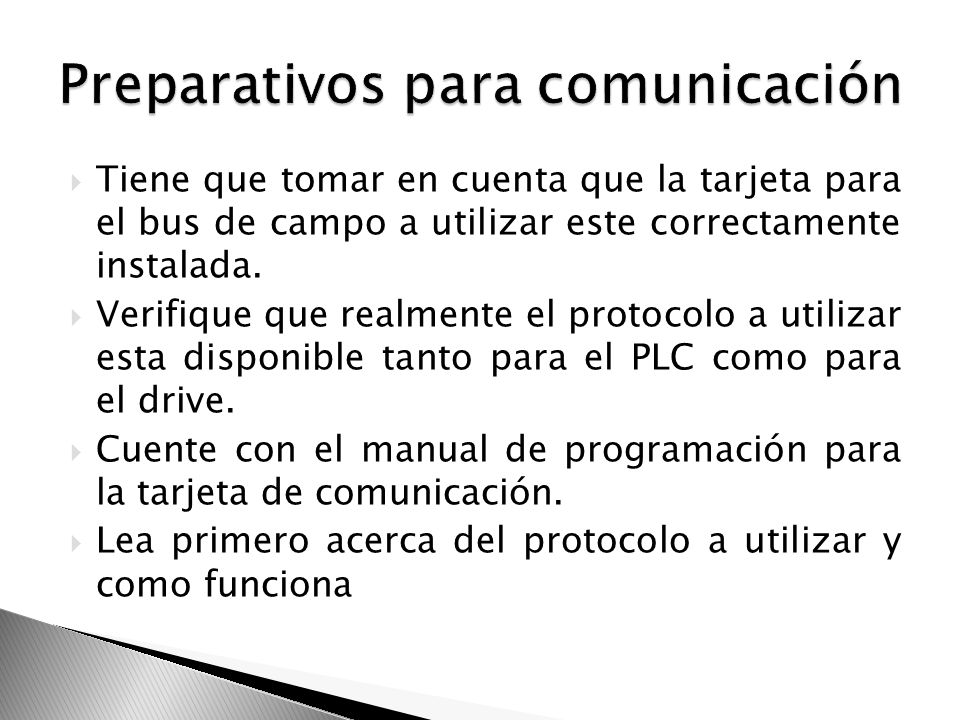

Tiene que tomar en cuenta que la tarjeta para el bus de campo a utilizar este correctamente instalada. Verifique que realmente el protocolo a utilizar esta disponible tanto para el PLC como para el drive. Cuente con el manual de programación para la tarjeta de comunicación. Lea primero acerca del protocolo a utilizar y como funciona
30

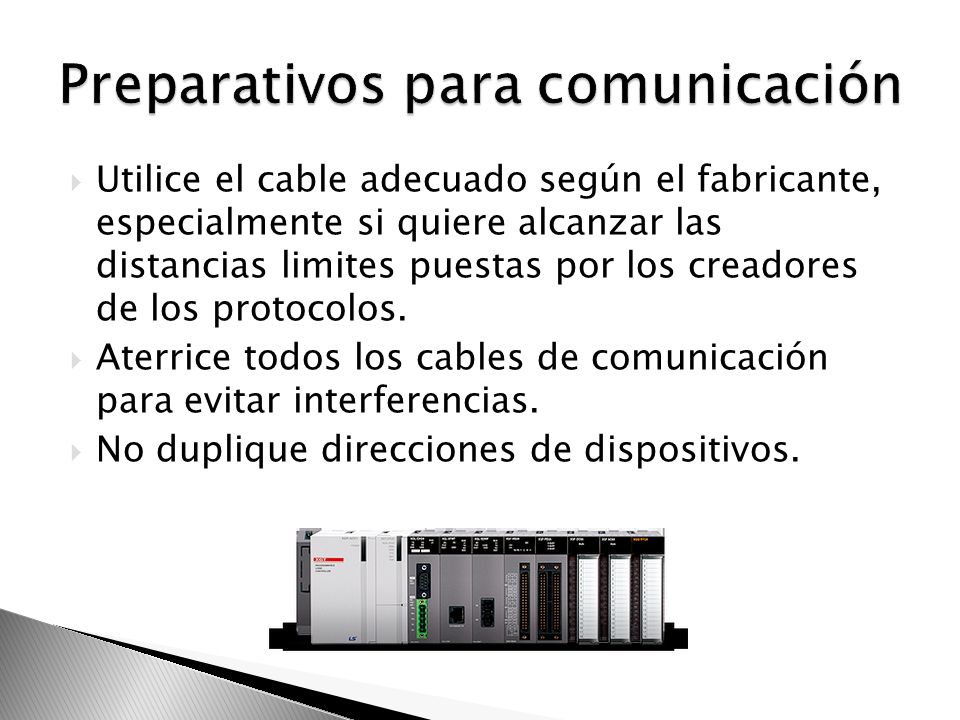

Utilice el cable adecuado según el fabricante, especialmente si quiere alcanzar las distancias limites puestas por los creadores de los protocolos. Aterrice todos los cables de comunicación para evitar interferencias. No duplique direcciones de dispositivos.
32

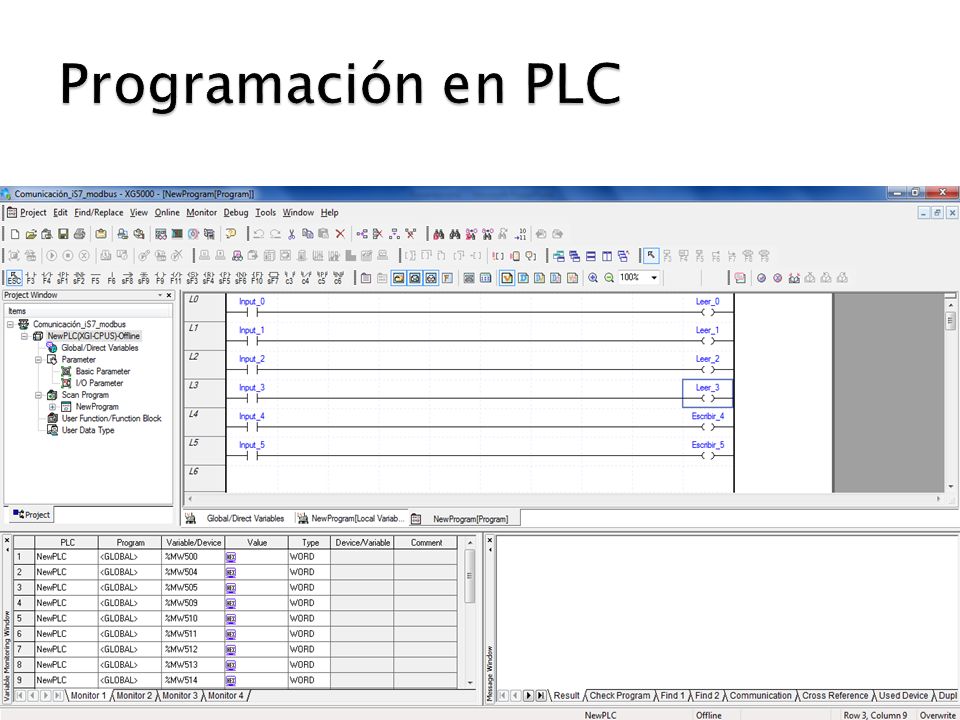

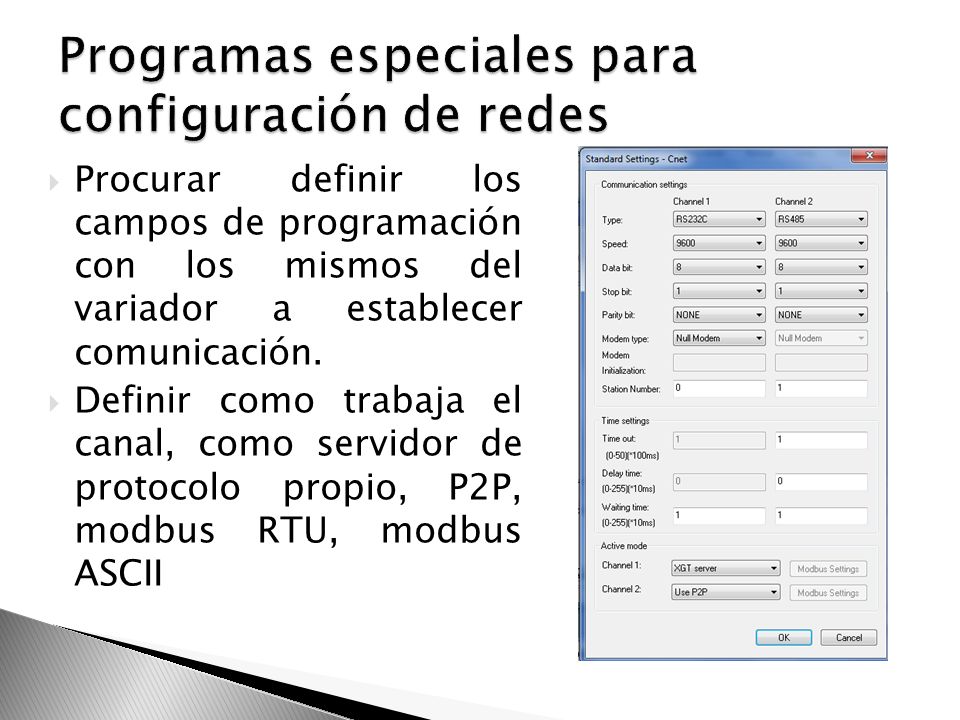

Procurar definir los campos de programación con los mismos del variador a establecer comunicación. Definir como trabaja el canal, como servidor de protocolo propio, P2P, modbus RTU, modbus ASCII
37

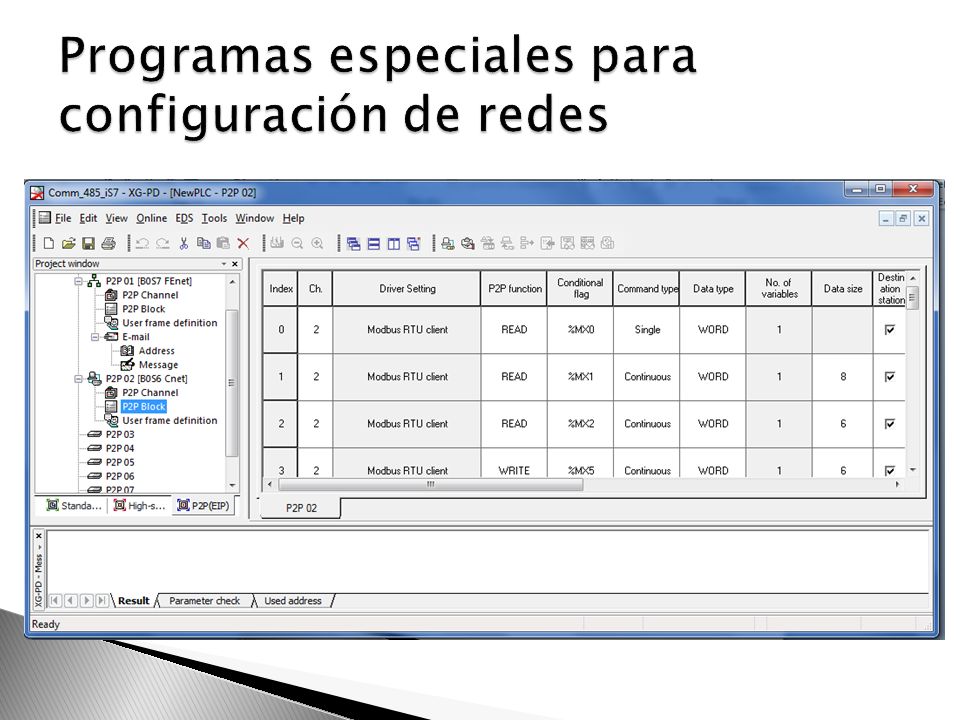

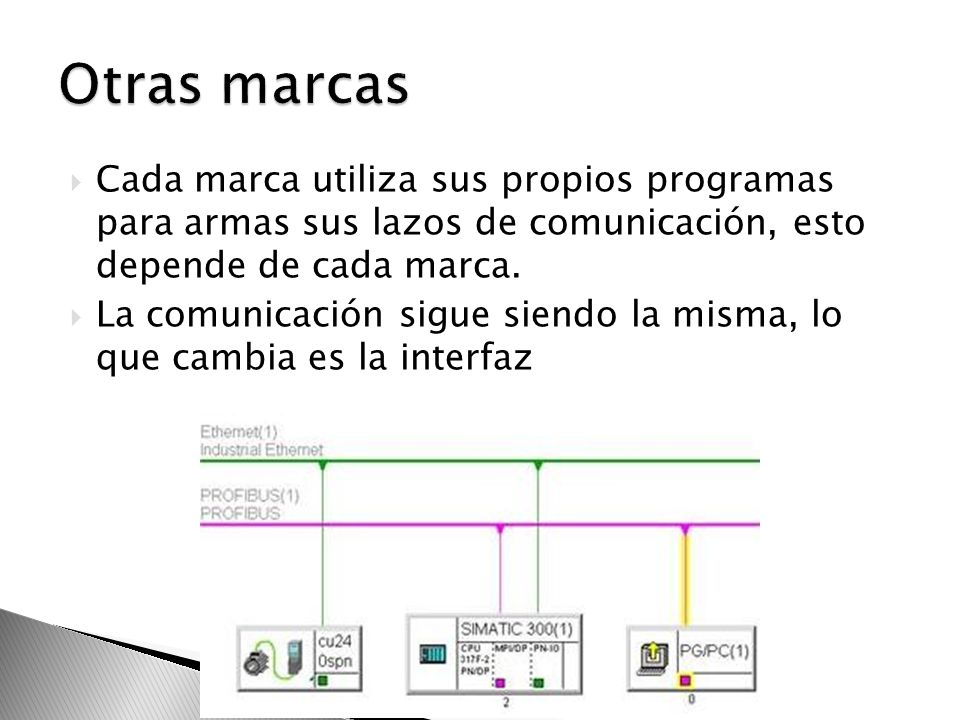

Cada marca utiliza sus propios programas para armas sus lazos de comunicación, esto depende de cada marca. La comunicación sigue siendo la misma, lo que cambia es la interfaz
38
Cualquier duda o consulta por favor hacerla.
