1 Familia PLCs CJ

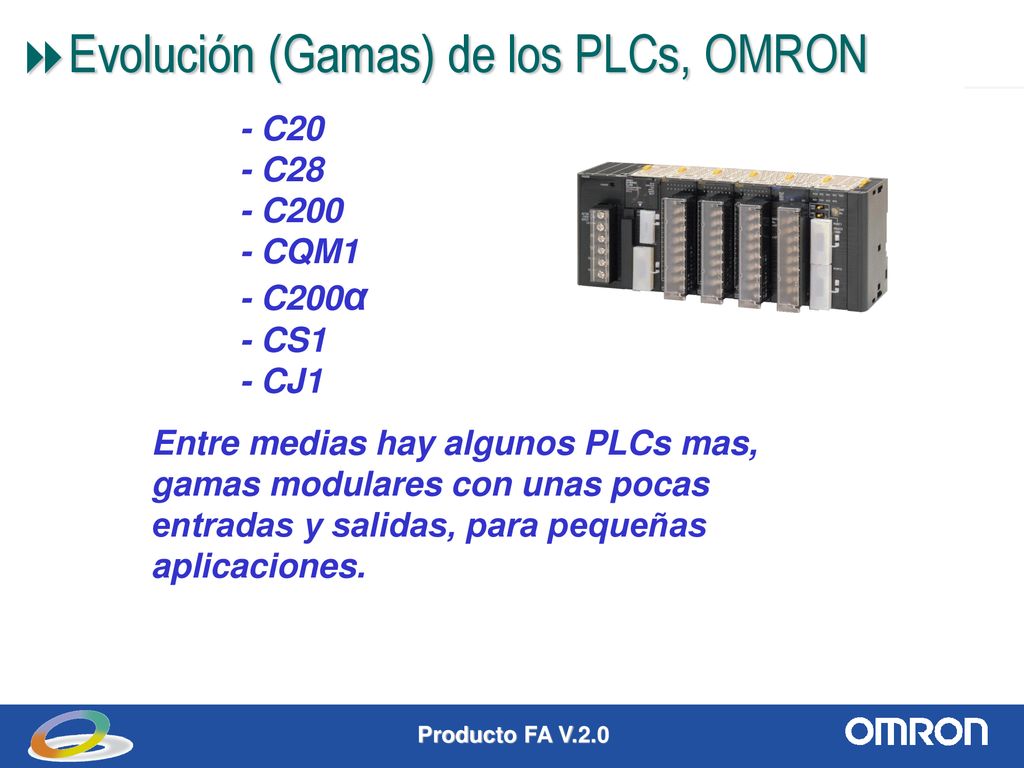

2 Evolución (Gamas) de los PLCs, OMRON
- CQM1 - C200α - CS1 - CJ1 Entre medias hay algunos PLCs mas, gamas modulares con unas pocas entradas y salidas, para pequeñas aplicaciones. Producto FA V.2.0

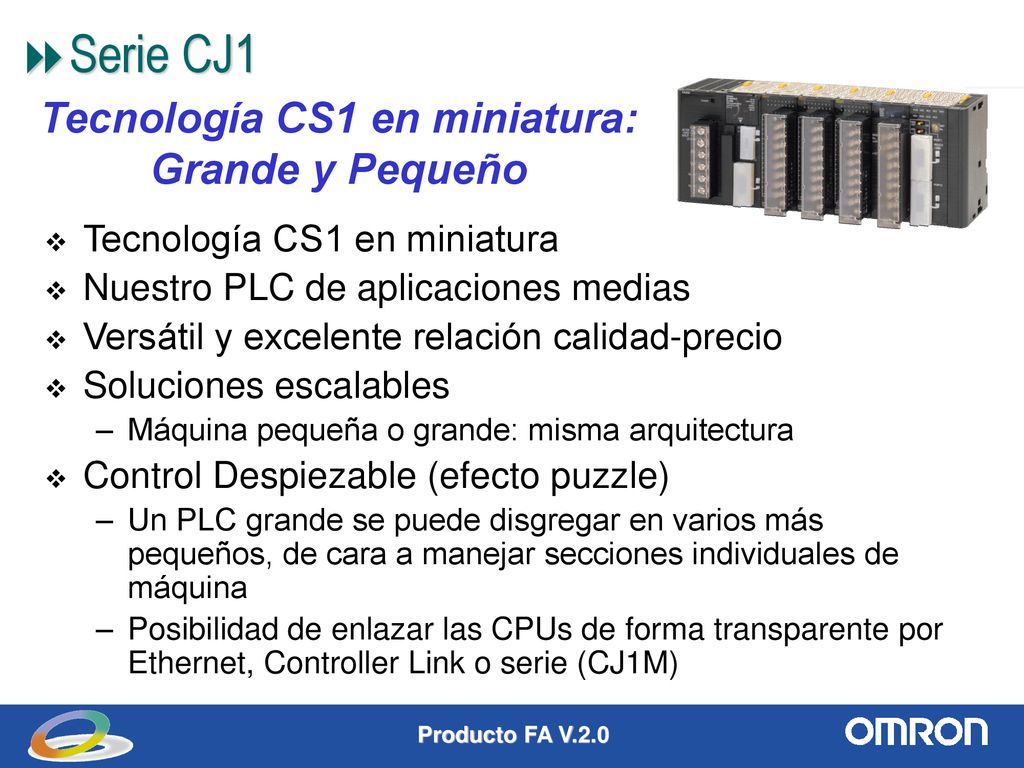

3 Tecnología CS1 en miniatura: Grande y Pequeño
Serie CJ1 Tecnología CS1 en miniatura: Grande y Pequeño Tecnología CS1 en miniatura Nuestro PLC de aplicaciones medias Versátil y excelente relación calidad-precio Soluciones escalables Máquina pequeña o grande: misma arquitectura Control Despiezable (efecto puzzle) Un PLC grande se puede disgregar en varios más pequeños, de cara a manejar secciones individuales de máquina Posibilidad de enlazar las CPUs de forma transparente por Ethernet, Controller Link o serie (CJ1M) Producto FA V.2.0

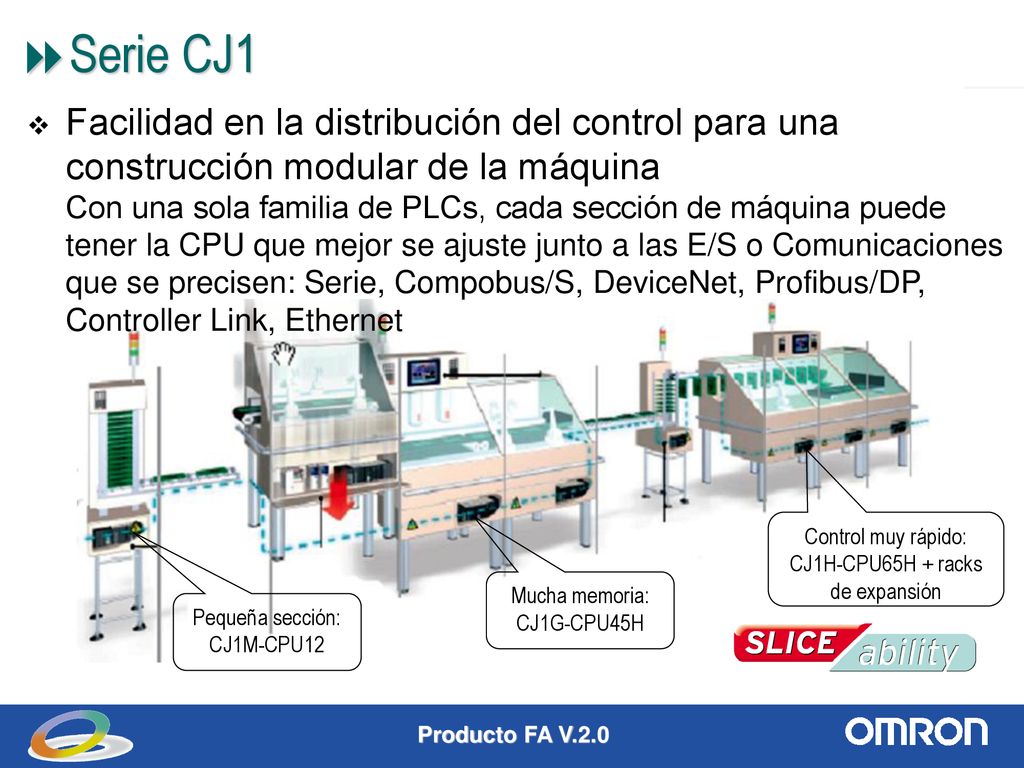

4 CJ1H-CPU65H + racks de expansión
Serie CJ1 Facilidad en la distribución del control para una construcción modular de la máquina Con una sola familia de PLCs, cada sección de máquina puede tener la CPU que mejor se ajuste junto a las E/S o Comunicaciones que se precisen: Serie, Compobus/S, DeviceNet, Profibus/DP, Controller Link, Ethernet Control muy rápido: CJ1H-CPU65H + racks de expansión Mucha memoria: CJ1G-CPU45H Pequeña sección: CJ1M-CPU12 Producto FA V.2.0

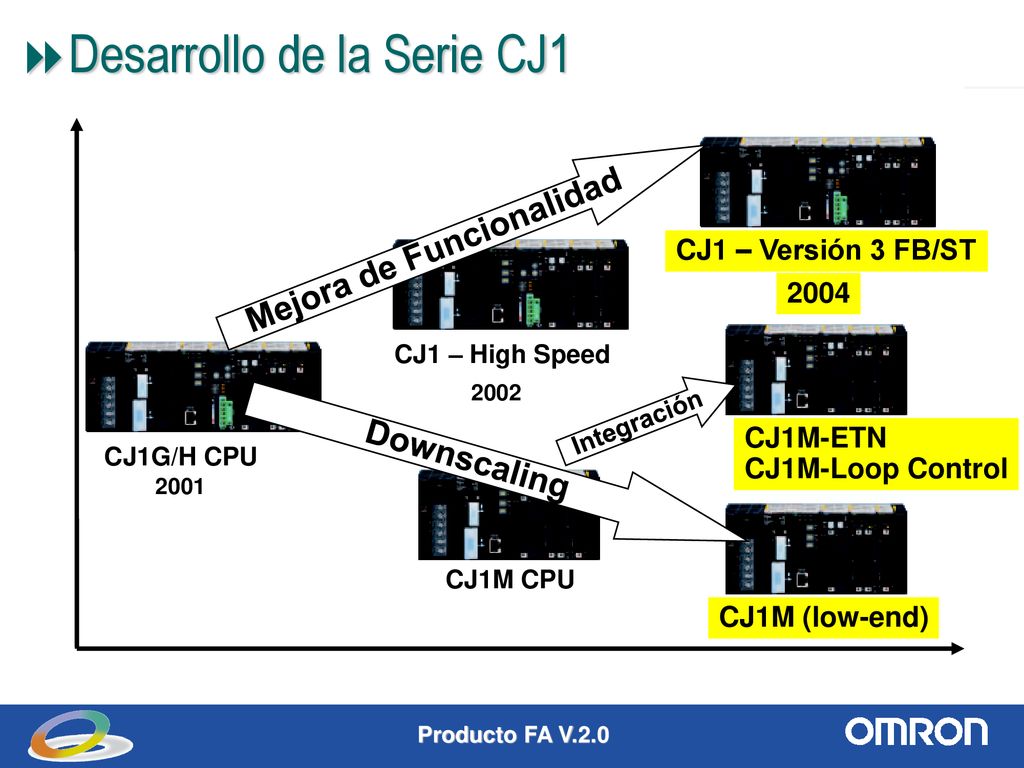

5 Desarrollo de la Serie CJ1
Mejora de Funcionalidad CJ1 – Versión 3 FB/ST 2004 CJ1M-ETN CJ1M-Loop Control Integración CJ1 – High Speed 2002 CJ1G/H CPU CJ1M CPU CJ1M (low-end) Downscaling 2001 The roadmap delivered: Improvement in design / programming efficiency Improvement in maintenance / system startup Holding inheritability Timely, easy-use, high-speed, high performance Continuous reinforcement of CPU-CX-P Variety of products of Ｉ/O, SIOU, and communication units H model: High-speed/Parallel execution CPU (Speedup of instructions, bus performance and peripheral processing) Now introducing a high reliability system Due to the backplane required a hot swap function is impossible for the CJ1. So there are no plans for a CJ1 version Producto FA V.2.0

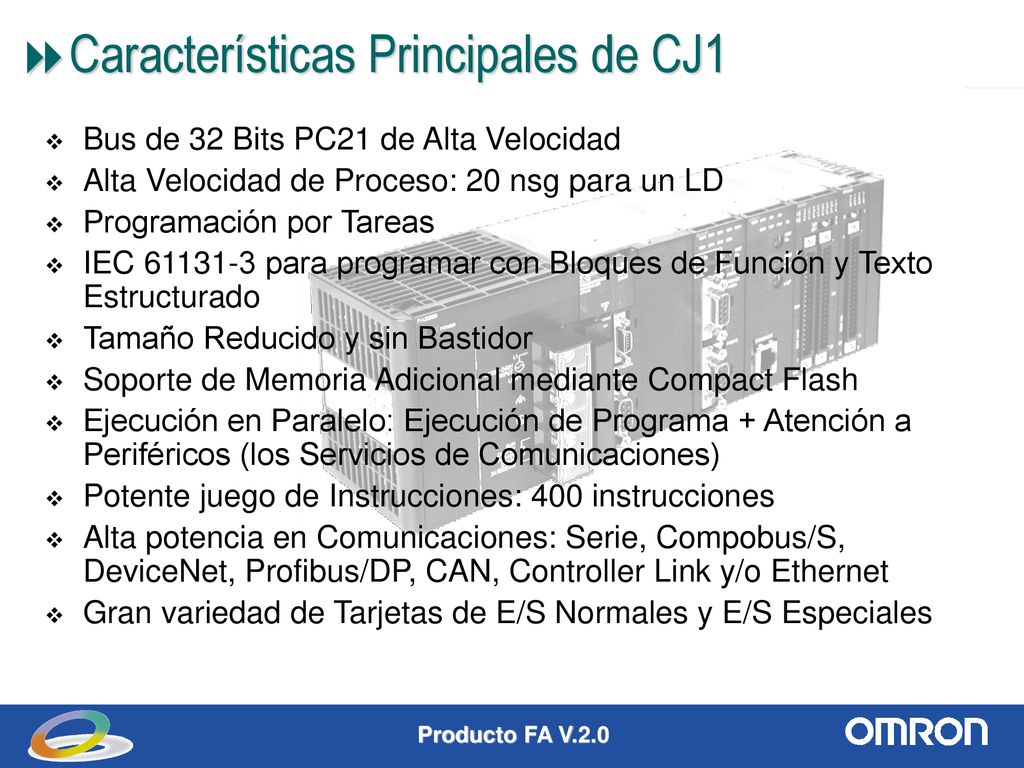

6 Características Principales de CJ1
Bus de 32 Bits PC21 de Alta Velocidad Alta Velocidad de Proceso: 20 nsg para un LD Programación por Tareas IEC para programar con Bloques de Función y Texto Estructurado Tamaño Reducido y sin Bastidor Soporte de Memoria Adicional mediante Compact Flash Ejecución en Paralelo: Ejecución de Programa + Atención a Periféricos (los Servicios de Comunicaciones) Potente juego de Instrucciones: 400 instrucciones Alta potencia en Comunicaciones: Serie, Compobus/S, DeviceNet, Profibus/DP, CAN, Controller Link y/o Ethernet Gran variedad de Tarjetas de E/S Normales y E/S Especiales Producto FA V.2.0

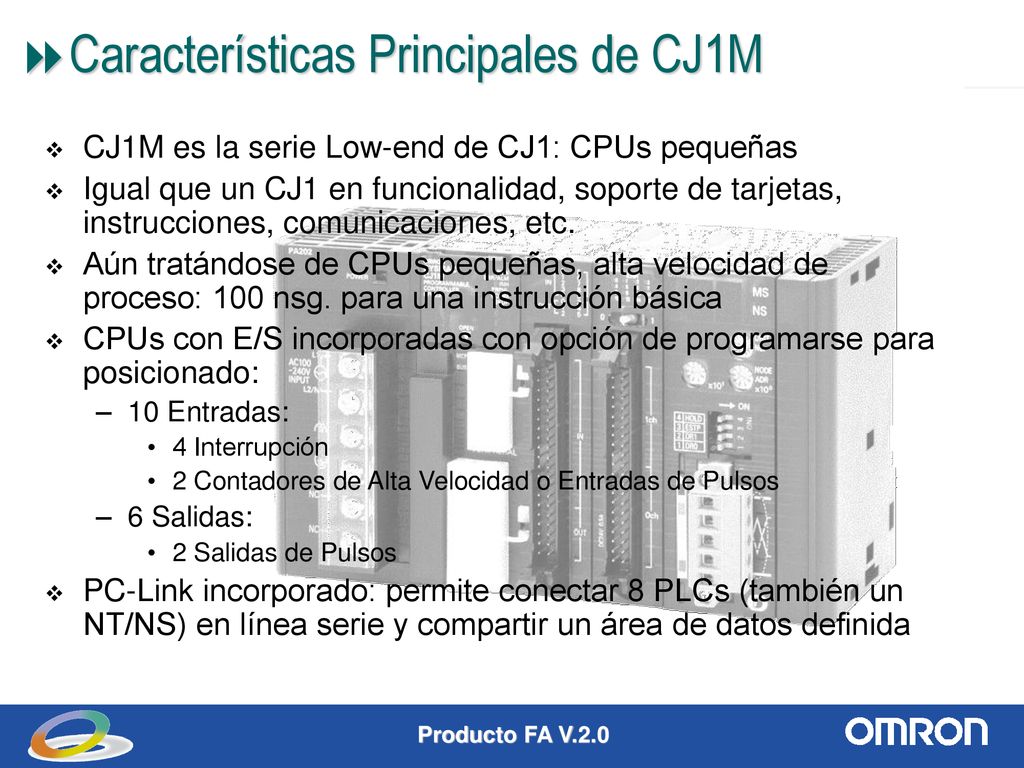

7 Características Principales de CJ1M
CJ1M es la serie Low-end de CJ1: CPUs pequeñas Igual que un CJ1 en funcionalidad, soporte de tarjetas, instrucciones, comunicaciones, etc. Aún tratándose de CPUs pequeñas, alta velocidad de proceso: 100 nsg. para una instrucción básica CPUs con E/S incorporadas con opción de programarse para posicionado: 10 Entradas: 4 Interrupción 2 Contadores de Alta Velocidad o Entradas de Pulsos 6 Salidas: 2 Salidas de Pulsos PC-Link incorporado: permite conectar 8 PLCs (también un NT/NS) en línea serie y compartir un área de datos definida Producto FA V.2.0

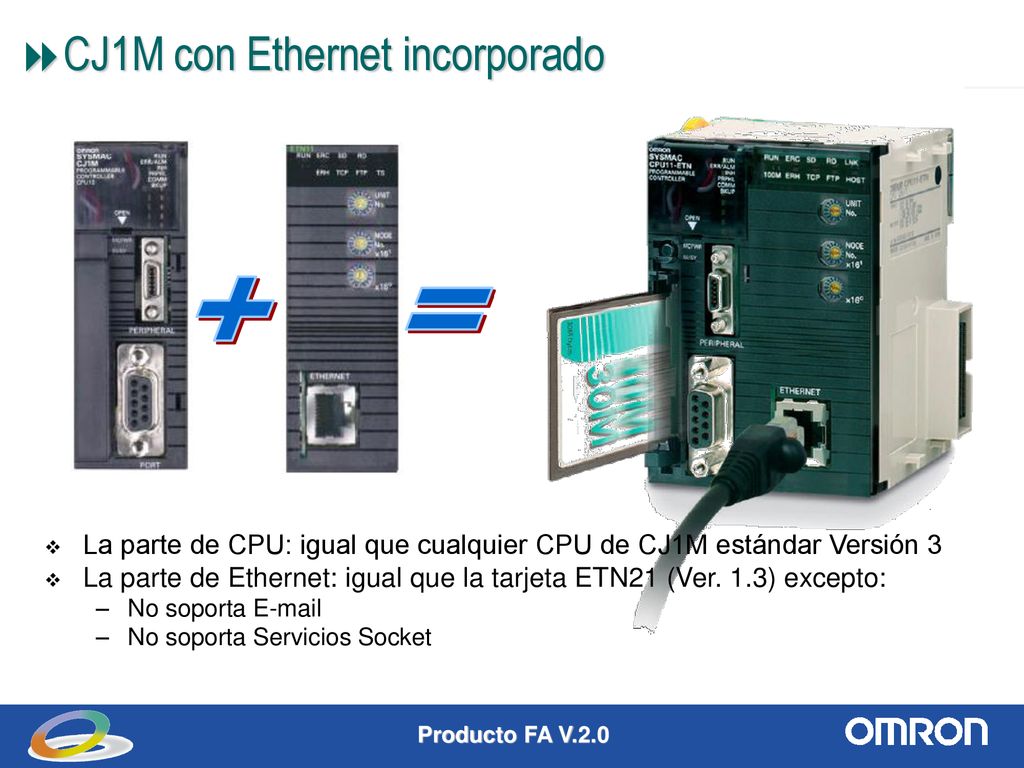

8 CJ1M con Ethernet incorporado
+ = La parte de CPU: igual que cualquier CPU de CJ1M estándar Versión 3 La parte de Ethernet: igual que la tarjeta ETN21 (Ver. 1.3) excepto: No soporta No soporta Servicios Socket Producto FA V.2.0

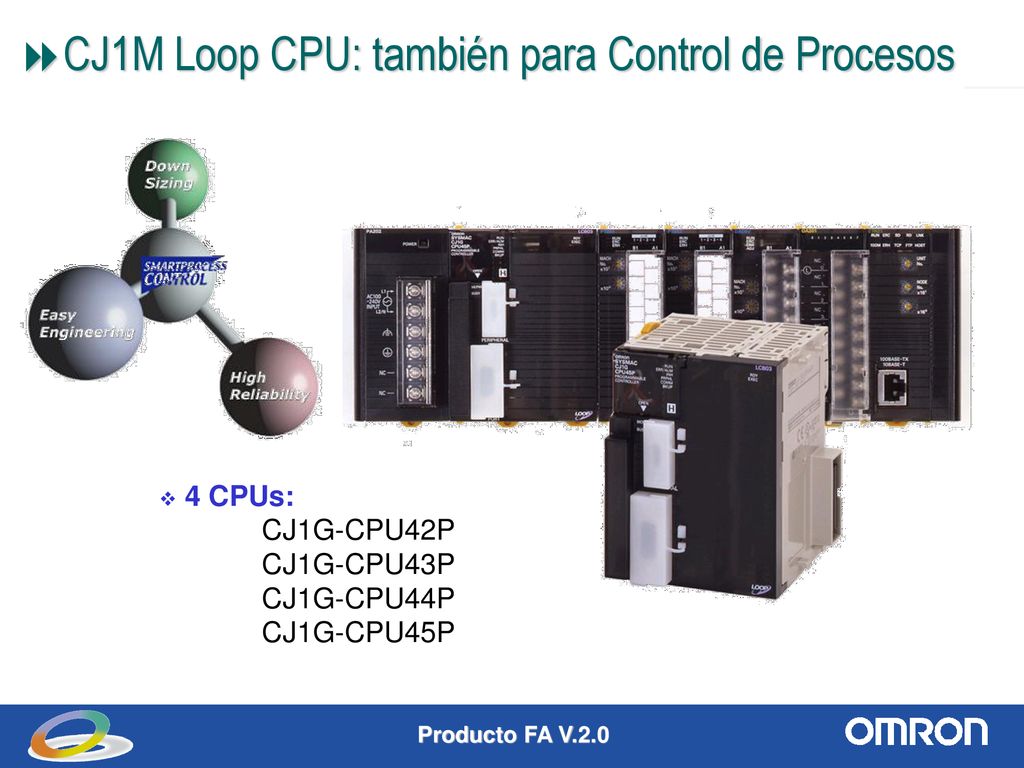

9 CJ1M Loop CPU: también para Control de Procesos
4 CPUs: CJ1G-CPU42P CJ1G-CPU43P CJ1G-CPU44P CJ1G-CPU45P Producto FA V.2.0
