1 DIAGRAMAS DE FLUJO Ing. Paulo Guerra

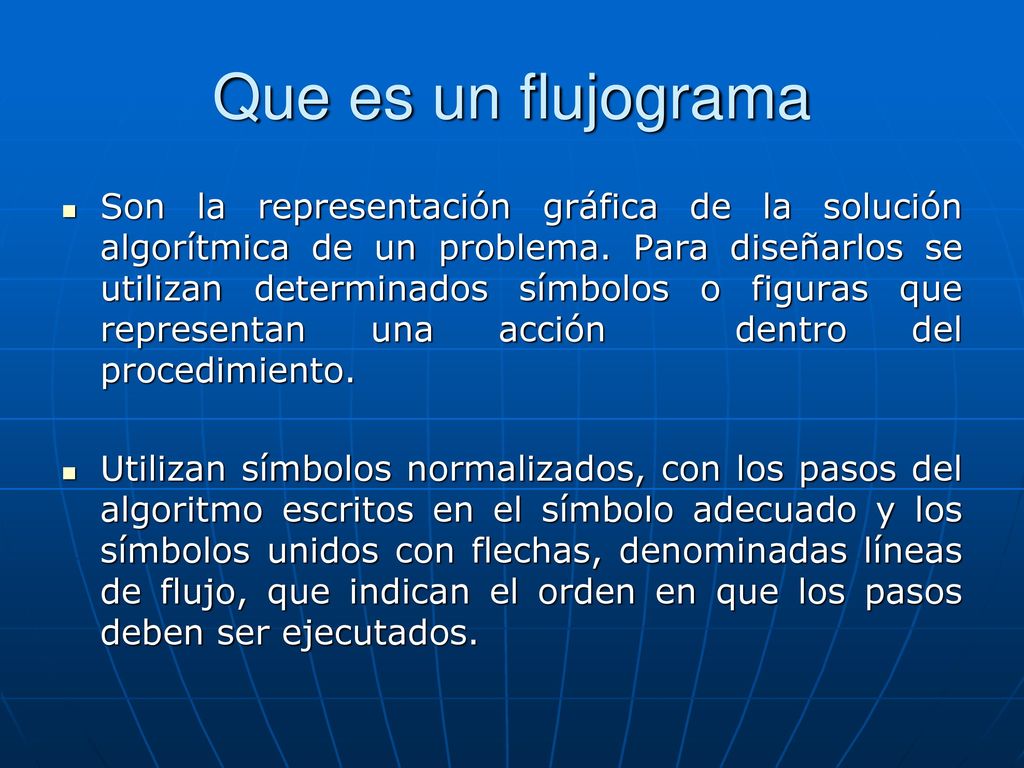

2 Que es un flujograma Son la representación gráfica de la solución algorítmica de un problema. Para diseñarlos se utilizan determinados símbolos o figuras que representan una acción  dentro del procedimiento. Utilizan símbolos normalizados, con los pasos del algoritmo escritos en el símbolo adecuado y los símbolos unidos con flechas, denominadas líneas de flujo, que indican el orden en que los pasos deben ser ejecutados.

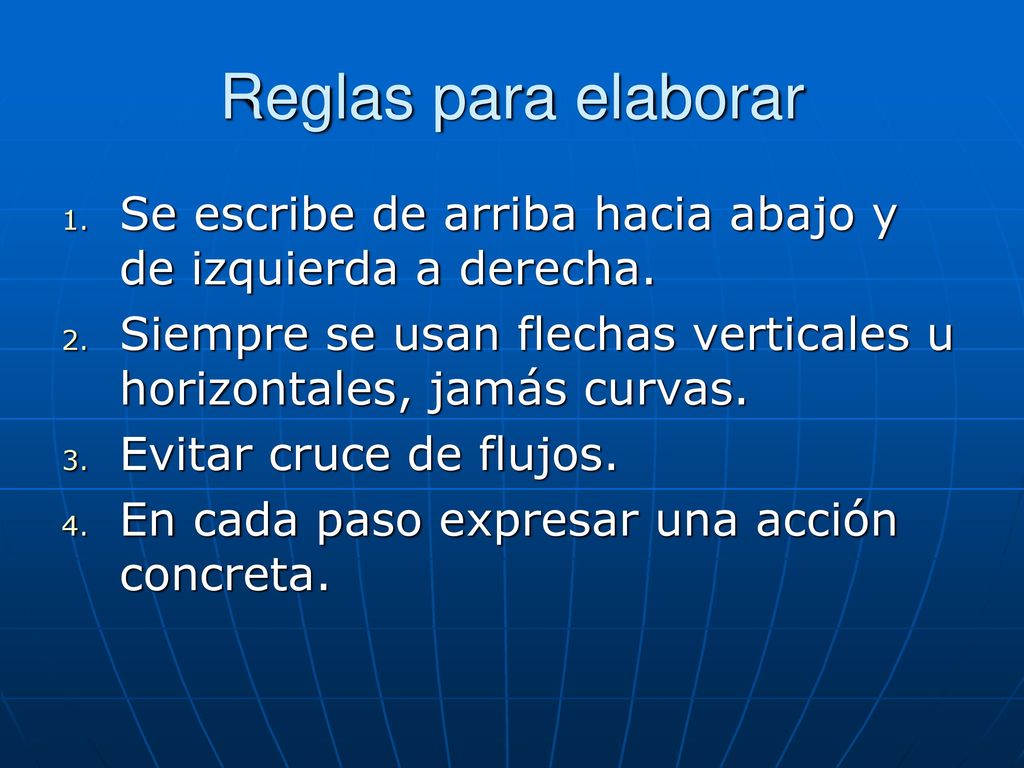

3 Reglas para elaborar Se escribe de arriba hacia abajo y de izquierda a derecha. Siempre se usan flechas verticales u horizontales, jamás curvas. Evitar cruce de flujos. En cada paso expresar una acción concreta.

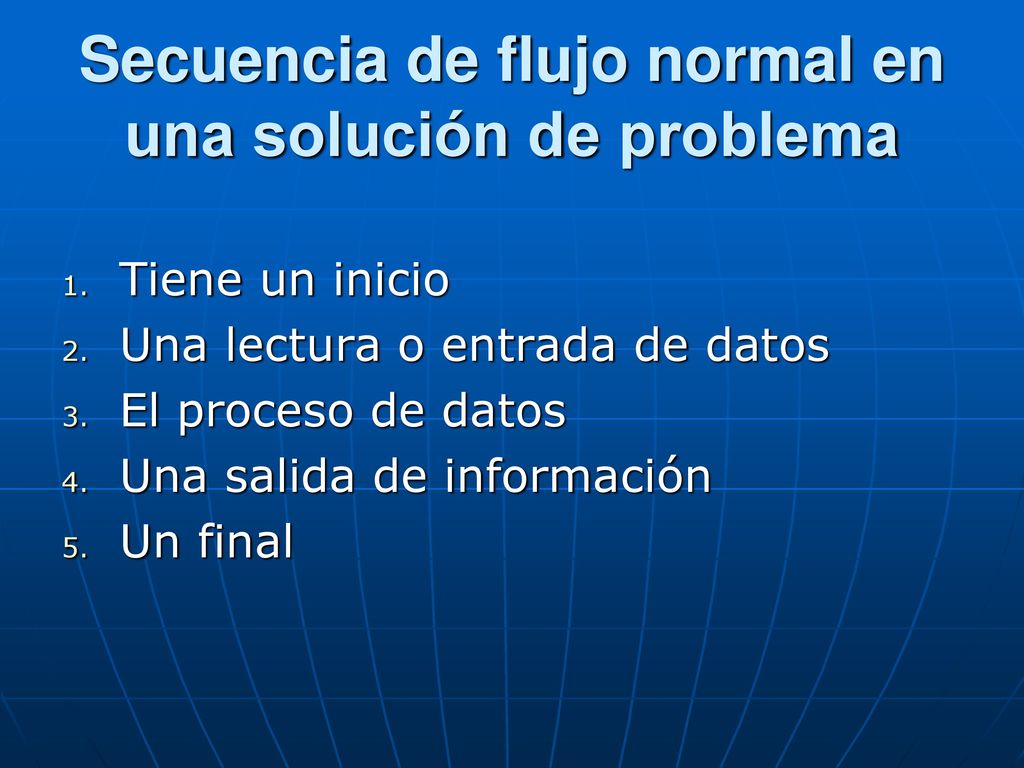

4 Secuencia de flujo normal en una solución de problema
Tiene un inicio Una lectura o entrada de datos El proceso de datos Una salida de información Un final

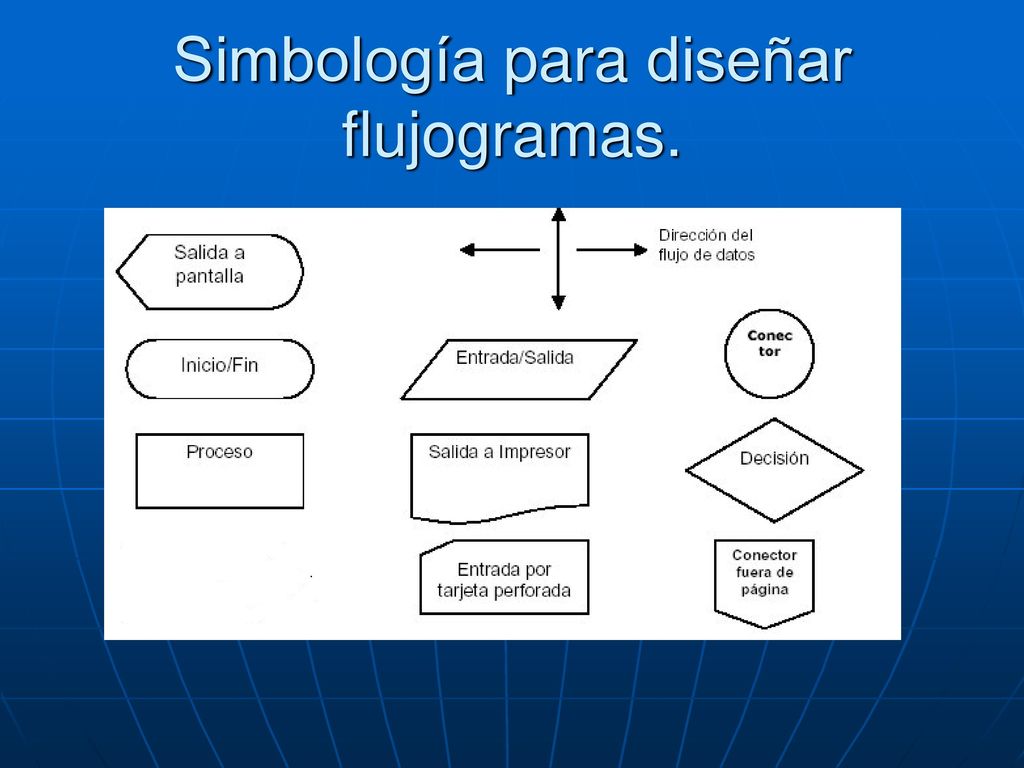

5 Simbología para diseñar flujogramas.

6 SIMBOLOGIA UTILIZADA EN LOS DIAGRAMAS DE FLUJO

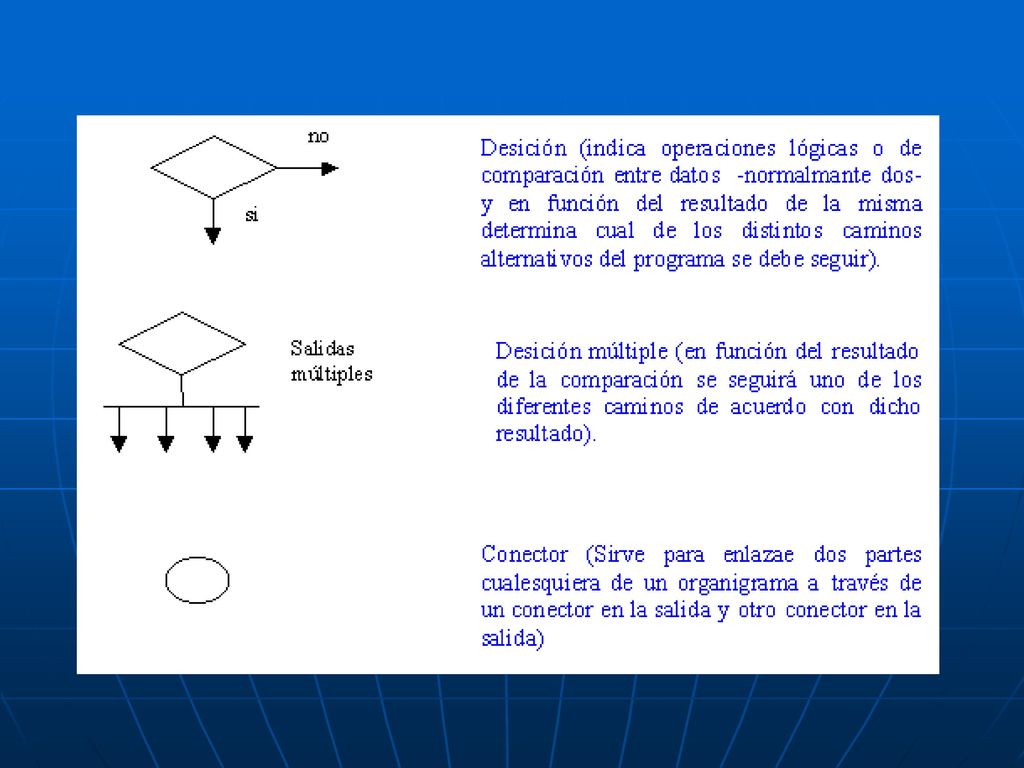

7

8

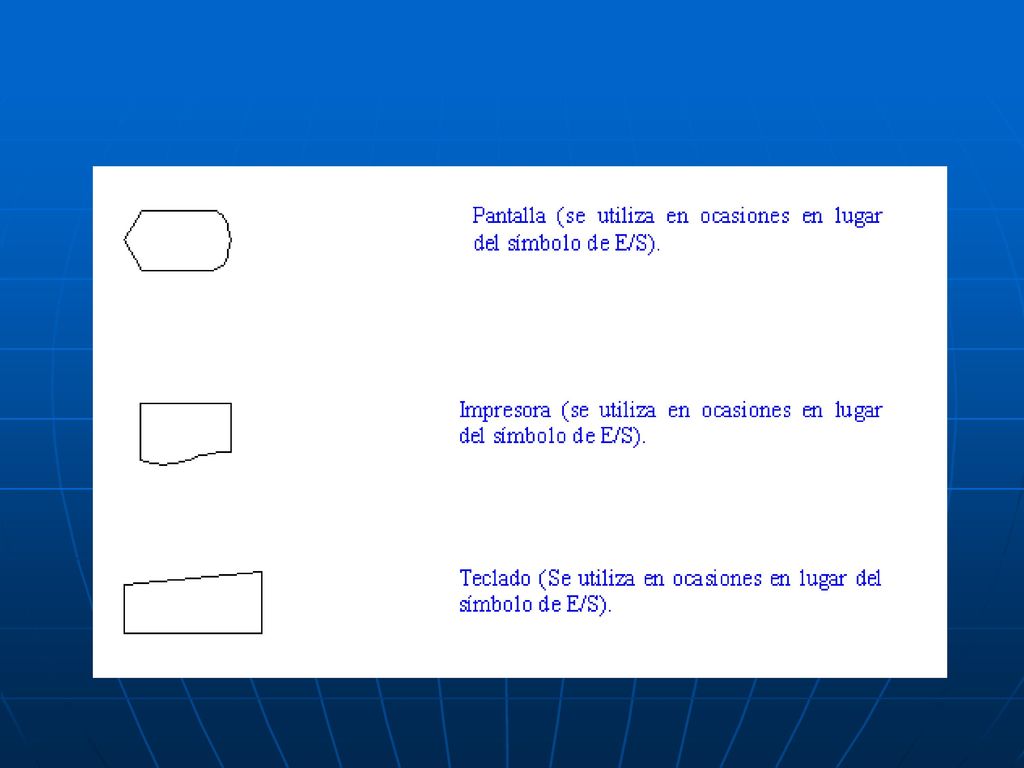

9

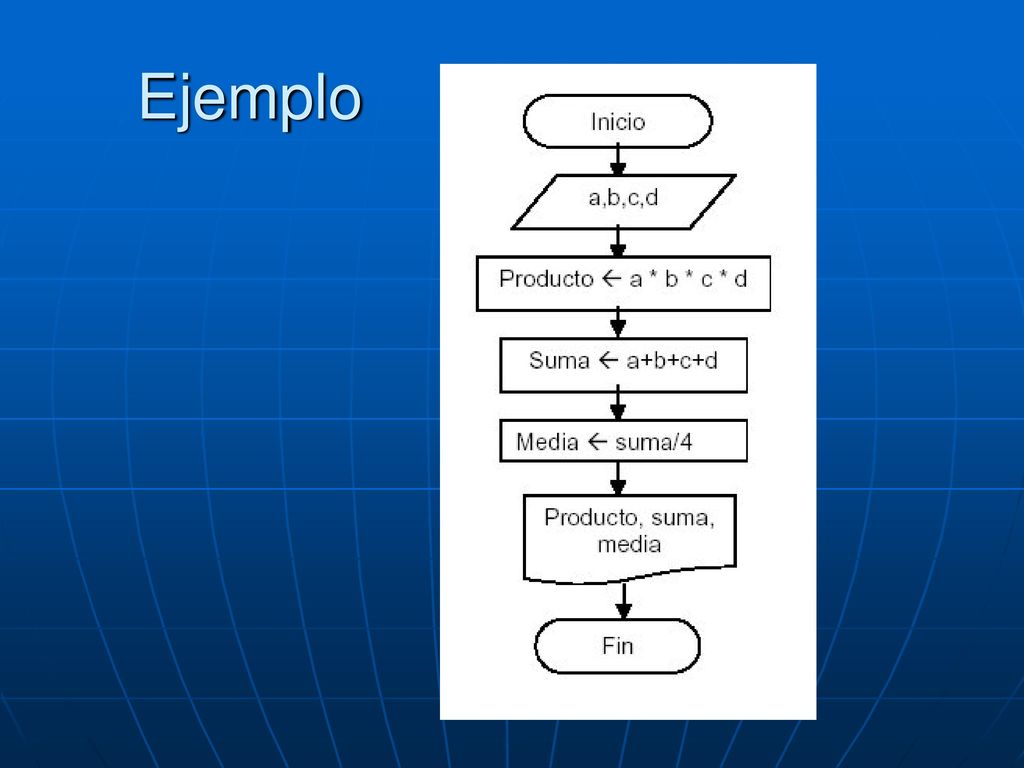

10 Ejemplo

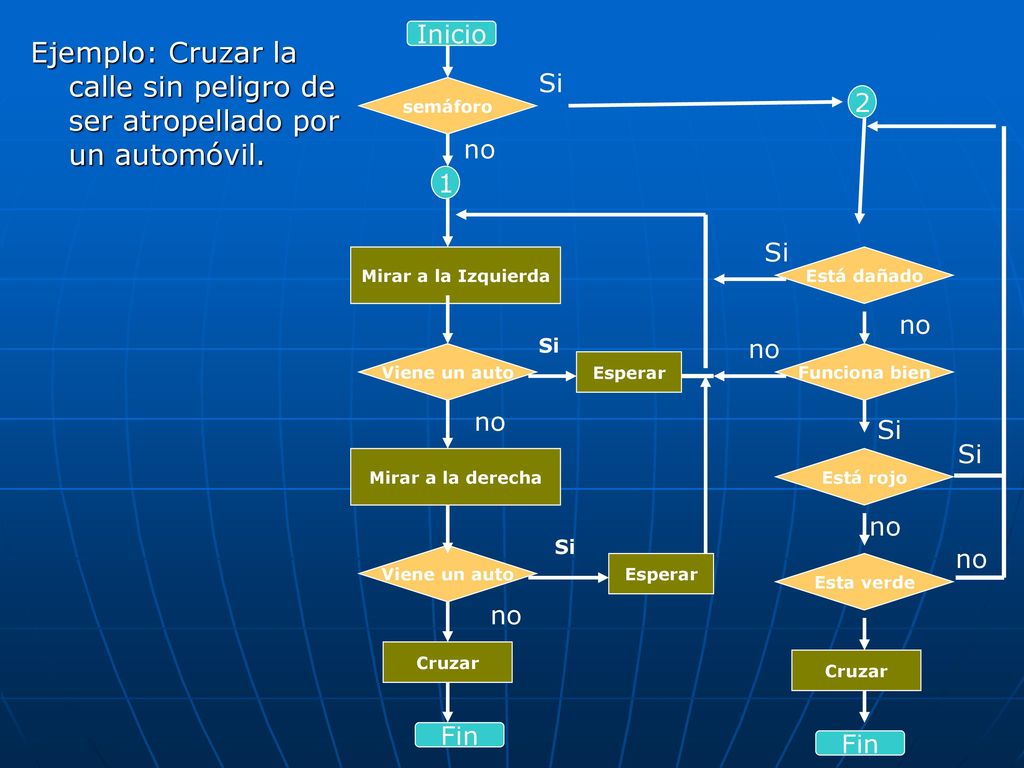

11 Inicio Ejemplo: Cruzar la calle sin peligro de ser atropellado por un automóvil. Si semáforo 2 no 1 Si Mirar a la Izquierda Está dañado no Si no Viene un auto Funciona bien Esperar no Si Si Mirar a la derecha Está rojo no Si no Viene un auto Esperar Esta verde no Cruzar Cruzar Fin Fin
