1 Microestructuras y deformación
Geología estructural avanzada.

2 Definición: podemos definir microestructuras (basado en Hobbs, Means & Williams, 1976), El “arreglo a pequeña escala de elementos geometricos y mineralógicos dentro de una roca” Pueden darse a : Escala atómica- ej: defectos Intracristalina - maclas Intercristalina – porfiroblastos Interacción multigranos – bandas de cizalle y mecánica continua

3 Defectos: imperfecciones en la estructura de un cristal y pueden ser O-dimensional, 1-dimensional o 2-dimensional Ellos pueden acelerar los procesos de crecimiento del cristal en ordenes de magnitud (geometría) La red cristalina distorsionada alrededor de los defectos resulta en caminos de difusión rápida al interior del cristal (geometría) Estos se involucran íntimamente en muchos mecanismos de deformación (cinemática) Provee una fuerza conducente para muchos procesos de deformación (dinámica) Pueden debilitar el esfuerzo de un cristal en muchos ordenes de magnitud (dinámica) El movimiento de dislocaciones puede conducir a la formación de orientaciones cristalográficas preferenciales (dinámica)

4 Defectos en cristales Punto O-D conocido como puntos de defectos
Vacantes, interticios, impurezas por reemplazo.

5 Línea 1D : se conocen como dislocaciones
Las dislocaciones son importantes por: - Cada dislocación representa una distorsión angular pequeña de la red, que al acumularse pueden generar deformación e la red cristalina (bordes curvos). Dislocaciones también pueden actuar como un camino de difusión rápido. - La deformación de un material por el movimiento de dislocaciones es conocido como plasticidad cristalina - La distorsión alrededor de una dislocación es un origen de energía para otros procesos tales como migración de límites de granos.

6 Plano 2-D: se generan entre diferentes granos o partes de estos
Plano 2-D: se generan entre diferentes granos o partes de estos. Pueden ser: límites de granos, maclas, límites internos de fases, fallas o fracturas internas

7 Movimiento de puntos de defecto: Coble Creep & Nabarro-Herring creep:
Movimiento de puntos de defecto: Coble Creep & Nabarro-Herring creep: Estos dos procesos envuelven movimientos no-randomicos de los puntos de defecto y pueden causar un cambio en la forma del cristal, y son además mecanismos de deformación. Si las vacantes se difunden a través del interior del cristal, la difusión es Nabarro-Herring Creep. Si las vacantes se difunden alrededor de los margenes del grano, es conocida como Coble Creep.

8 Movimiento de dislocaciones: Sistemas de deslizamiento: en un mineral dado se favorecerá el movimiento de dislocaciones en orientaciones controladas cristalograficamente. El plano en que la dislocación se mueve es llamado plano de deslizamiento. Y la dirección en la cual se mueve es llamada dirección de deslizamiento. Vector de Burgers: Es el largo de la dislocación de la red cristalina causada por una única dislocación, y será constante para un único sistema de deslizamiento El Stress de cizalle critico resuelto (CRSS): es el stress (como resultado dentro del plano de deslizamiento en la dirección de deslizamiento) necesario para causar el movimiento de la dislocación, es decir, el quiebre de los enlaces. Típicamente decrece con el incremento de la temperatura para todos los deslizamientos en un mineral, no obstante el puede no decrecer en la misma tasa para todos los sistemas

9 Esquema de movimiento de dislocaciones

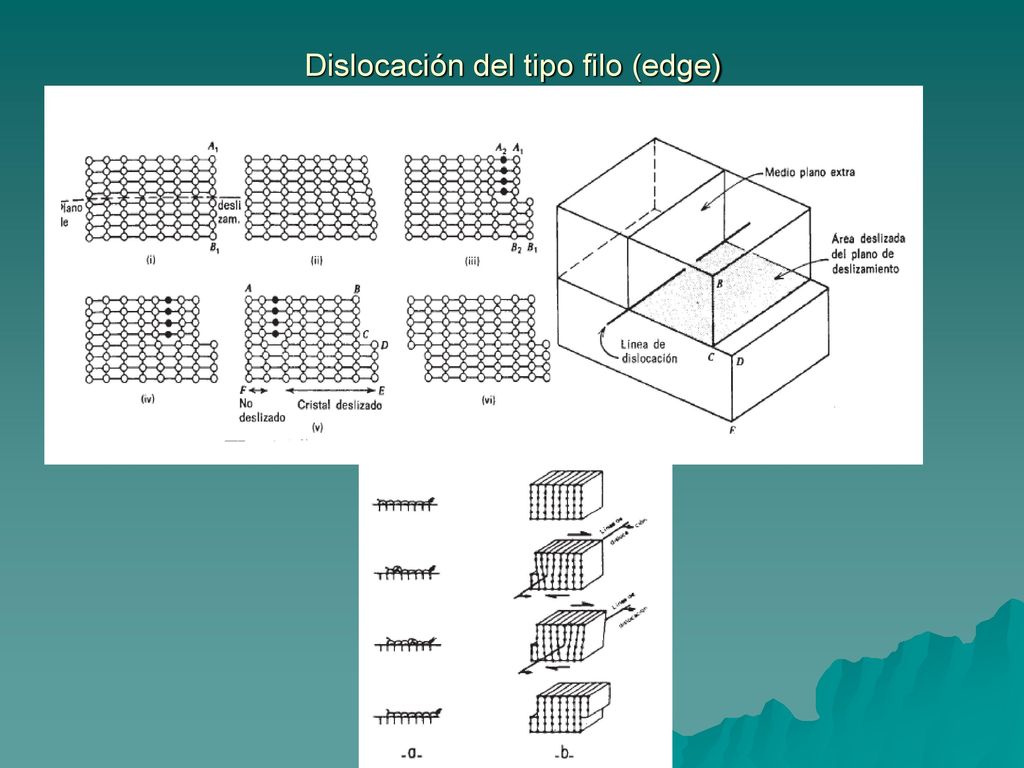

10 Dislocación del tipo filo (edge)

11 Dislocación helicoidal (Screw)

12 Dislocación tipo lazo Si se toma una línea de dislocaciones y se la continua hasta que se una a sí misma, se conoce como un loops, y esta hecha, por su naturaleza, de una combinación de dislocaciones screw y edge con un volumen cilíndrico de cristales “deslizados” dentro del loop.

13 Climb (loops) La línea de dislocación se mueve perpendicular a la dirección de la dislocación

14 Tilt límites- Límites de sub-granos hechos de arreglos de dislocaciones de filo (edge).
Límites twist- límites de sub-granos hechos de arreglos de dislocaciones helicoidales.

15 Otros procesos de deformación
Cambio de vecinos : cambio de relaciones entre granos (necesita deslizamiento de límites de granos y difusión para hacerlo) Flujo granular

16 Fractura- El fracturamiento frágil de un mineral, frecuentemente seguido por deslizamiento sobre o aplastando las superficies de las fracturas.

17 Metamorfismo y deformación

18 Porfiroclastos <-> porfiroblastos
Porfiroclastos y porfiroblasto: ambos son cristales grandes en una matriz más fina alrededor. Porfiroclastos : estos granos permanecen mientras la matriz sefraccina hasta llegar a ser a ser más fina (clasis= quiebre). Porfiroblastos – Son minerales metamórficos nuevos que crecen sobre minerales pre-existentes (blasis=crecimiento)

19 Algunos términos para la forma de los porfiroblastos
Idioblastesis: porfiroblastos que tienen límites de granos controlados por su propia cristalográfia Xenoblatesis: porfiroblastos que no tienen sus límites de granos controlados por su propia crsitalografía

20 Blastesis Una vez que la condiciones P-T-etc, son favorables para que un mineral metamórfico crezca, la nucleación puede comenzar. Los pequeños nucleidos tienen una energía superficial relativamente alta, que forma una barrera de energía para su crecimiento. El número de nucleidos y su tasa de supervivencia determina si los porfiroblatos serán muchos y pequeños o pocos y grandes. El número depende de: La disponibilidad de sitios de nucleación favorables La fuerza conducente para las reacciones metamórficas (condiciones P-T) Tasa de transporte de elementos formadores de nuevos minerales y de elementos que tienen que ser removidos para generar espacio suficiente.

21 Marcas de inclusones (Inclusion trails):
Para que un nuevo mineral metamórficos se forme y crezca, se necesita: (a) La mezcla justa de elementos que lo forman deben estar en el grano. (b) Otros elementos deben irse desde el grano Si (a) y (b) son suficientemente rápidos, no hay inclusiones incorporadas Si (b) no puede alcanzar la velocidad de (a), inclusiones son incorporadas desde los minerales que no contribuyen a las reacciones metamórficas. Si (a) es demasiado lenta, igual hay inclusiones incorporadas desde los minerales que contribuyen a las reacciones metamórficas. Poikiblastos. Porfiroblastos llenos de inclusiones.

22 Marcas de inclusiones y su relación con la foliación: La usual rigidez de los porfiroblastos proteje la distribución de inclusiones de la última deformación. Porfiroblastos con inclusiones dan un imagen de la foliación en el tiempo de su crecimiento. Esto permite la determinación del timing de crecimiento (fases) relativo a las fases de deformación o tectónicas. pre-tectonico: El modelo de inclusiones es ramdomico, no indicando foliación en el tiempo de blastesis. La foliación más joven puede ser defllectada alrededor del porfiroblasto. inter-tectonico: Las inclusiones están alineadas de acuerdo a la foliación, que fue sobrecrecida por el blasto. El modelo de inclusión no soporta relación con la foliación externa. La foliación más joven puede ser deflectada alrededor del porfiroblasto. Inclusion trails y la foliación externa son discontinuas.

23 sin-tectonico. Inclusions trail y foliación externa son continuas. Modelo de inclusión y foliación externa son similares, pero los trails de inclusión pueden preservar foliación externa en un temprano estado de desarrollo. Transición gradual del modelo y orientación del los trails de inclusión desde el núcleo al límite del porfiroblasto. Orientación de los trails de inclusión en el núcleo del porfiroblasto puede tener diferente orientación debido a la rotación de los porfiroblastos durante su crecimiento. Posible deflección de la foliación afuera del porfiroblasto post-tectonico Inclusion trails y foliación externa son completamente continuas y similares No hay deflección de la foliación afuera del porfiroblasto.

24 Complicaciones Porfiroblastos rotantes y no-rotantes Objetos rígidos pueden rotar cuando la deformación es no-coaxial. Esto puede explicar el espiralismo o trails de inclusiones oblicuas en porfiroblastos syntectónicos. La rotación de objetos rígidos es no obstante inhibida si el objecto deflecta la deformación alrededor de un región con forma de lente. Esta partición de el strain puede conducir a estructuras milipedas, que pueden dar la apariencia que los porfiroblastos rotan durante el crecimiento. Rotación aparente o crecimiento sintectónico puede también ser debido a crecimiento de porfiroblastos sobre complicados modelos de foliación, tales como micro-pliegues o crenulaciones

25 Sin inclusiones No todos los porfiroblastos tienen trails de inclusiones. También pueden incorporar inclusiones durante algunos de sus estados de crecimiento o solo en determinados sectores cristalográficos En la ausencia de inclusiones, el relativo timing de blastesis y desarrollo de foliación puede frecuentemente ser determinado por la deflección de la foliación alrededor de los porfiroblastos.

26 Zonas de cizalle e indicadores de cinemáticos

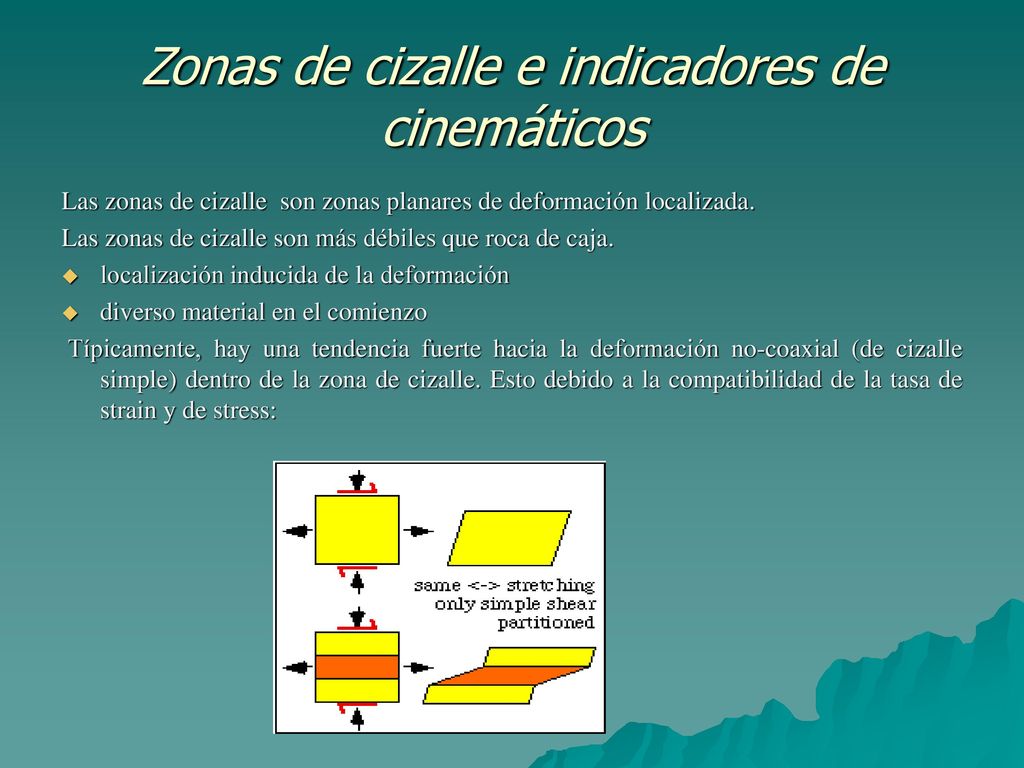

Las zonas de cizalle son zonas planares de deformación localizada. Las zonas de cizalle son más débiles que roca de caja. localización inducida de la deformación diverso material en el comienzo Típicamente, hay una tendencia fuerte hacia la deformación no-coaxial (de cizalle simple) dentro de la zona de cizalle. Esto debido a la compatibilidad de la tasa de strain y de stress:

27 Causas de la localización
(a) Cambios de tamaño de grano, con el tamaño de grano sensible a los mecanismos de deformación (b) Influjo de fluidos Aumento de permeabilidad durante la deformación (dilatancia) Las zonas de cizalle se asocian a menudo a metamorfismo retrógrado Debilidad hidrolítica en el cuarzo (micro-fracturamiento, H20 en la red) (c) Fallamiento frágil previo o cizalle dúctil en la extensión de la zona de cizalle frágil (d) Calor de cizalle debilita termalmente (e)Plasticidad por transformación: la reacción metamórfica aumena la deformación. La reacción “ablanda” (softening), se formará un mineral metamórfico nuevo más soft o más fino que el viejo (f) Debilitamiento geométrico Desarrollo de la fábrica de foliación y de la fábrica dominante del grano Cambio de la distribución y de la forma mineral (g) Recristalización

28 Los principales tipos de rocas generadas por cizalle, desde la superfcie a niveles más profundos Rocas frágiles de falla Brecha de falla (cohesiva/incohesiva): 30% > fragmentos angulares Cataclasita (cohesivo/incohesive): 30% < fragmentos angulares 30% Salvanda de falla: muy pocos fragmentos aislados en matriz muy fina Una cataclasita cohesiva con fragmentos del cuarzo en una matriz rica en epidota cohesiva Reducción general de tamaño de grano debido a los procesos frágiles. En los niveles superficles las rocas de la falla pueden ser incohesivas. Los procesos de Dissolution/precipitation pueden contribuir a los granos y el cemento: rocas cohesivas de falla. (micro -) estructuras asociadas: planos de falla, fracturas de cizalle (en la variedad de escalas) foliaciones (alineación de micas, composicional, fracturas de cizalle) superficies pulidas, surcos, estriaciones venas, stylolites, slickensides

29 Pseudotachylita Pseudotachylita: al derretir el plano de falla durante un movimiento muy rápido. Vidrio (oscuro) o estructuras de desvitrificación esferulitas Venas de la inyección Contacto agudo con la roca de caja Evidencia de fusión en la forma de corrosión o fusión completa de ciertos minerales Ojo: Cataclasitas cohesivas oscuras de grano muy fino y salvandas cohesivas pueden parecer muy similares a los pseudotachylitas

30 Rocas dúctiles de falla
Milonitas: en zonas de fuerte a extrema localización de la deformación dúctil. La localización tiende a disminuir con el grado metamórfico: Parte superior del régimen dúctil: milonitas extremadamente finas más profundo: zonas más amplias de cizalle, gneis (grano grueso) Tipicas rocas de zona de cizalle dúctil: Milonita grano fino debido a la deformación (recristalización) normalmente bien foliada (S-milonita) frecuentemente con fábrica de forma linear. contiene remanente de un protolito más grueso: porfiroclastos 10-50% matriz: protomylonite 50-90% matriz: (meso -) mylonite 90% > matriz: ultramylonite zonas planares, derecho o anastomosado puede ocurrir en zonas de mylonitas con muchas milonitas Alto a extremo strain predominantemente en cizalle simple simetría monoclinica de estructuras transposición de estructuras hacia la foliación y el lineación

31 Microestructuras de zonas de cizalle & indicadores cinemáticos
  Estructuras frágiles    Cizalles de Riedel (Y, P, R, R' ) venas, arreglos de venas, fibras stepped fallas

32 Bandas de cizalle & foliaciones oblicuas
Bandas de cizalle: son pequeñas, micro o sub-zonas de cizalles en una zona de cizalle mayor, i.e. localizaciones de pequeña escala o estructuras de partición de strain. Ellas lucen parecidas pero no iguales que el clivaje de crenulación, los cuales normalmente se desarrrollan normales al acortamiento, entonces, clivaje de crenulación extensional (=bandas de cizalle) versus clivaje de crenulación compresional   S = foliación principal (esquistosidad), frecuentemente oblicua al límite de la zona de cizalle (SZB) C = bandas de cizalle (cizallamiento) paralelo to SZB. C'= bandas de cizalle oblicuo a SZB C"=contraparte of C' es el set conjugado; C" está en alto ángulo a SZB (raro)

33 Fábrica S-C tipo I) frecuentemente buen indicador de sentido de movimiento. Se desarrolla temprano en la formación de la zona de cizalle. C' (y C") son frecuentemente estructuras tardias y pueden desarrollarse debido al acortamiento o stretching paralelo a la zona de cizalle. Nota: también hay que mirar fuera de la zona de cizalle, ya que el acortamiento/strechtching puede también ocurrir allí (compatibilidad de la tasas de stress & strain)

34 Foliación de cizalle oblicuo (forma de grano) se desarrolla principalmente en rocas con un mineral dominante (ej: cuarzita micácea). En un ángulo <45o con el plano de flujo. Es una combinación de: Strechtching instantaneo en un dirección de 45o (ISA) Rotación hacia el plano de flujo Recristalización Foliación oblicua + pescados de mica Tipo II fábrica S-C

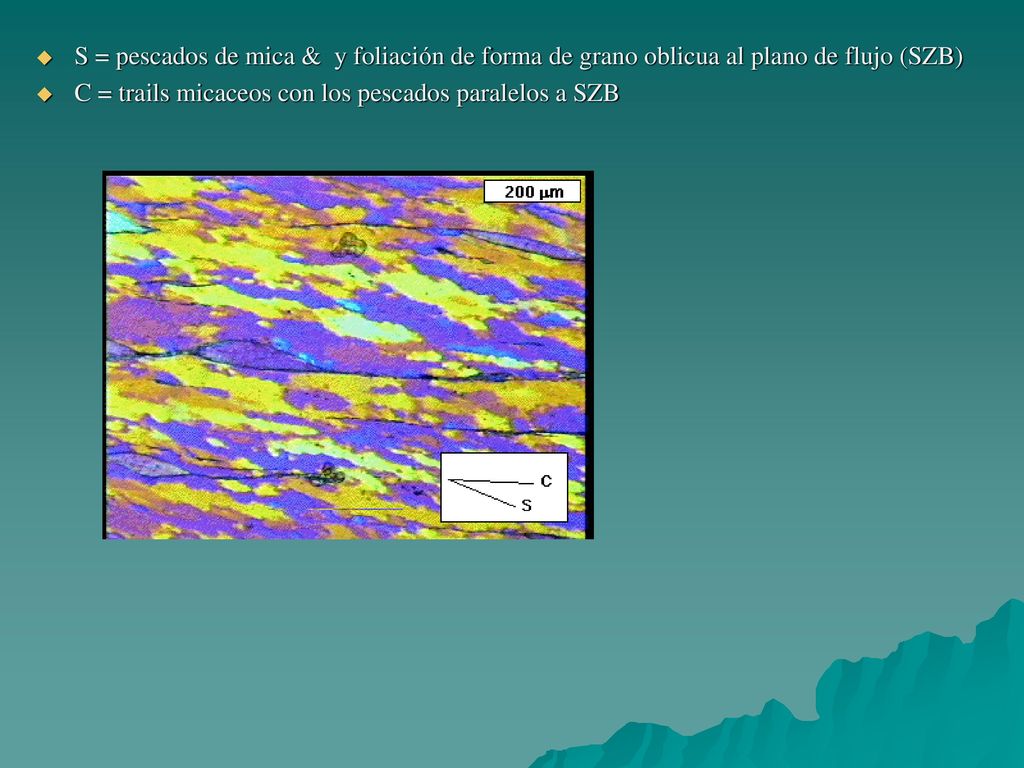

35 S = pescados de mica & y foliación de forma de grano oblicua al plano de flujo (SZB)
C = trails micaceos con los pescados paralelos a SZB

36 Porphyroclasts Objetos semi-rígidos causan disturbios locales en el campo de stress. Alto stress diferencial dentro del objeto Alto stress diferencial y presión sobre 2 lados del objeto Bajo stress diferencial y presión sobre los otros dos lados del objeto (sombra de presión) Rango de posibles resultados en el sistema matriz-objeto (a) Perdida de cohesión con fallamiento extensional Entre objeto y matriz : pressure fringes Dentro del objeto (boudinage) (b) Pérdida de cohesión con fracturamiento de cizalle (c) No pérdida de cohesion: deflección de la deformación alrededor de lentes que incluyen sombras de presión (reología dependiente del strain, anisotropría /micas) En cizalle simple pequeña o nula rotación de objeto (d) No perdida de cohesion: flujo de la matriz alrededor de objeto. en simple cizalle rotación de objeto

37 Objetos Fracturados Objetos fracturados: Fracturas sintéticas y antitéticas (no sirve como indicador de sentido de movimiento). Orientación de fracturas depende sobre la orientación relativa de : Forma de objeto Deformación Cristalografía
