Transformaciones de fase adifusionales:

Presentación del tema: "Transformaciones de fase adifusionales:"— Transcripción de la presentación:

1 Transformaciones de fase adifusionales:
martensita

2 En ambos casos, los átomos se realinean como redes cristalinas nuevas
Que tienen en común el maclaje mecánico y la transformación martensitica? En ambos casos, los átomos se realinean como redes cristalinas nuevas Cada volumen de material realineado sufre un cambio en su forma que distorsiona la matriz que lo rodea 03/02/2018

3 Maclaje mecánico El cambio de forma, asociado al maclaje es: un cizallamiento simple Transformación martensítica en los aceros 03/02/2018

4 Maclaje mecánico La deformación que acompañada al maclaje mecánico es solo una “reorientación de la Red” 03/02/2018

5

6 Maclas de deformación en circonio policristalino cintas o agujas de martensita en Acero

7 martensita Transformación martensítica en los aceros 03/02/2018

8 Transformación martensítica en los aceros
03/02/2018

9 ocurre cuando se enfría una aleacion
diferencia de energía libre es la fuerza impulsora se produce por el movimiento de la interfaz los átomos de la fase primaria se realinean en la red de la fase de martensita La naturaleza de los movimientos atómicos individuales no se conocen, así como no se conocen en el maclaje de deformación. no se produce cambio de composición Por lo tanto, las reacciones de martensita se denominan comúnmente transformaciones de fase sin difusión. Transformación martensítica en los aceros 03/02/2018

10 Transformación martensítica en los aceros
03/02/2018

11 El cambio de fase que ocurre en una transformación M se produce por movimiento de la intercara que separa la fase orinal de la fase producida

12 Que tienen en comun el maclaje y la reaccion martensítica (M)?
Maclaje es un modo de deformación plástica y M es una transformación de fase Maclaje ocurre por esfuerzos aplicados mientras que M …… M ocurren en metales que sufren transformaciones de fase F-impulsora de la M es la diferencia de E libre La semejanza entre Maclaje y M esta en la similaridad con que se producen…… realineamiento de átomos Los cambios de forma son similares……..distorsionan la matriz que los rodea La diferencia esta en que la M cambia la EC

13 Transformación martensítica en los aceros
03/02/2018

14 Características generales de la transformación martensítica
Debido a que la deformación de la forma es principalmente un corte, las placas de martensita deforman la red de la matriz como lo hacen las maclas de deformación. Las placas de martensita individuales, formadas en el interior de un cristal, son en forma de elipsoides.

15 Transformación martensítica en los aceros
03/02/2018

16 Distorsión de Bain B C La distorsión Bain convierte (B) en (C)
03/02/2018

17 movimientos atómicos pequeños (indio-talio) vs
Movimientos atómicos implicados en las reacciones martensiticas son pequeños (comparado con el deslizamiento). Que se estudia en una transformación martensítica? características cristalográficas y la cinética movimientos atómicos pequeños (indio-talio) vs movimientos atómicos grandes (hierro-níquel) .

18 Transformación martensítica en una aleación Indio-Talio

19 Transformación martensítica en una aleación Indio-Talio
La escasa F-impulsora (apenas 5°C) genera una fácil nucleación y la posibilidad de fácil crecimiento

20 Transformación martensítica en una aleación Indio-Talio
La naturaleza de la estructura tetragonal maclada en el transformación martensítica indio-talio

21 FCC BCC Transformación martensitica del Hierro-Niquel
La gran F-impulsora 420°C genera grandes placas BCC

22 Transformacion martensitica del Hierro-Niquel

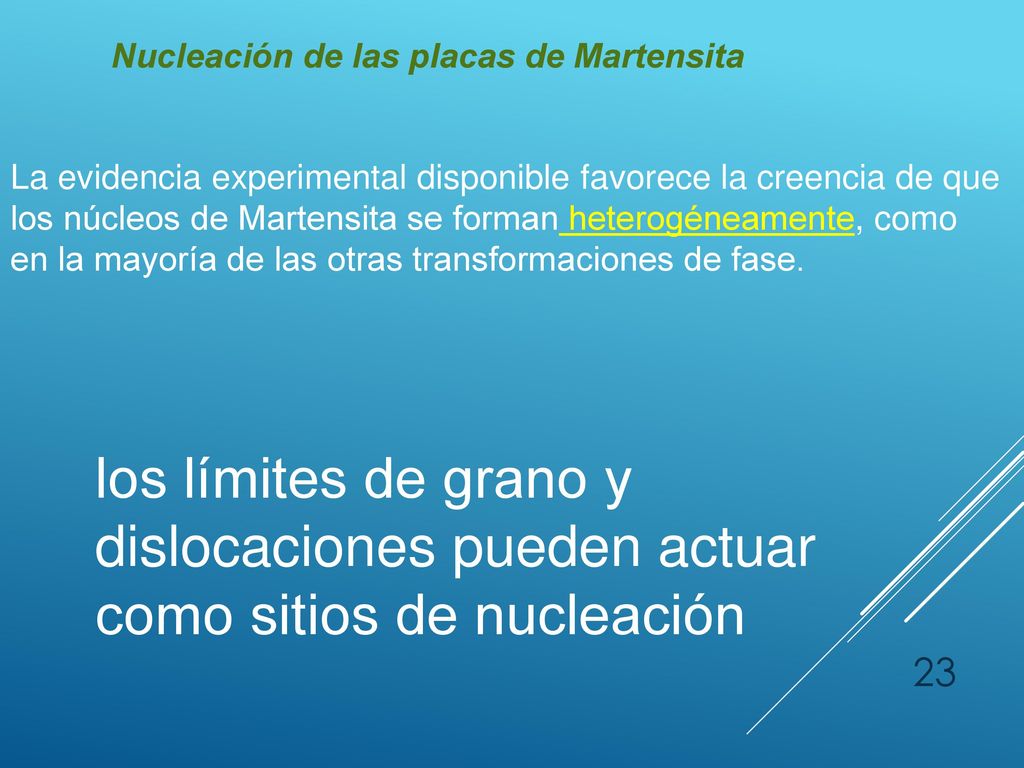

23 Nucleación de las placas de Martensita
La evidencia experimental disponible favorece la creencia de que los núcleos de Martensita se forman heterogéneamente, como en la mayoría de las otras transformaciones de fase. los límites de grano y dislocaciones pueden actuar como sitios de nucleación

24 estabilización In-Tl= se retarda el movimiento de la intercara
Mantenimiento isotérmico a temperaturas entre Ms y Mf estabiliza la transformación de manera que se requiere un enfriamiento adicional para comenzar la transformación In-Tl= se retarda el movimiento de la intercara Fe-Ni = aumenta la dificultad de nucleación

25 Efectos del esfuerzo y de la deformación plástica en la formación de la Martensita
la formación de placas de martensita implica un cambio de forma en un volumen finito de materia, entonces la tensión aplicada puede influir en la reacción. Ms se puede subir o bajar como resultado de la tensión aplicada

26 Características de la transformación
Martensitica Reversible y la sufre estabilizacion Atérmica Fase metaestable Transf sin difusion Es un proceso de nucleacion y crecimiento La barrera para la nucleacion es alta La barrera para el crecimiento es baja Siempre existe relacion de orientacion entre fase original y la martensita Limites son incoherentes Complejidad de la deformación .
