Ingeniería Mecánica TRABAJO FIN DE GRADO
DISEÑO Y MONTAJE DE UN EQUIPO PARA PRÁCTICAS DE REFRIGERACIÓN. CICLO SIMPLE DE REFRIGERACIÓN CON DIFERENTES ESTRATEGIAS DE REGULACIÓN Y CONTROL Autor: Manuel Seguí de Rosa Tutor: Emilio José Sarabia Escrivá
2

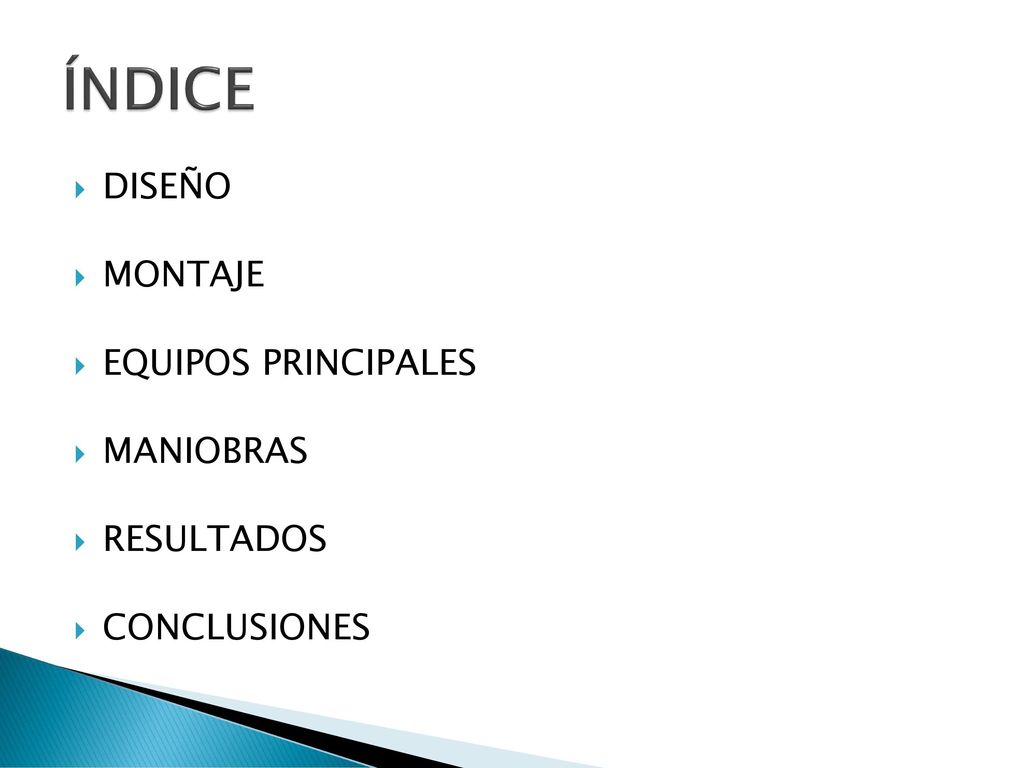

ÍNDICE DISEÑO MONTAJE EQUIPOS PRINCIPALES MANIOBRAS RESULTADOS
CONCLUSIONES
3

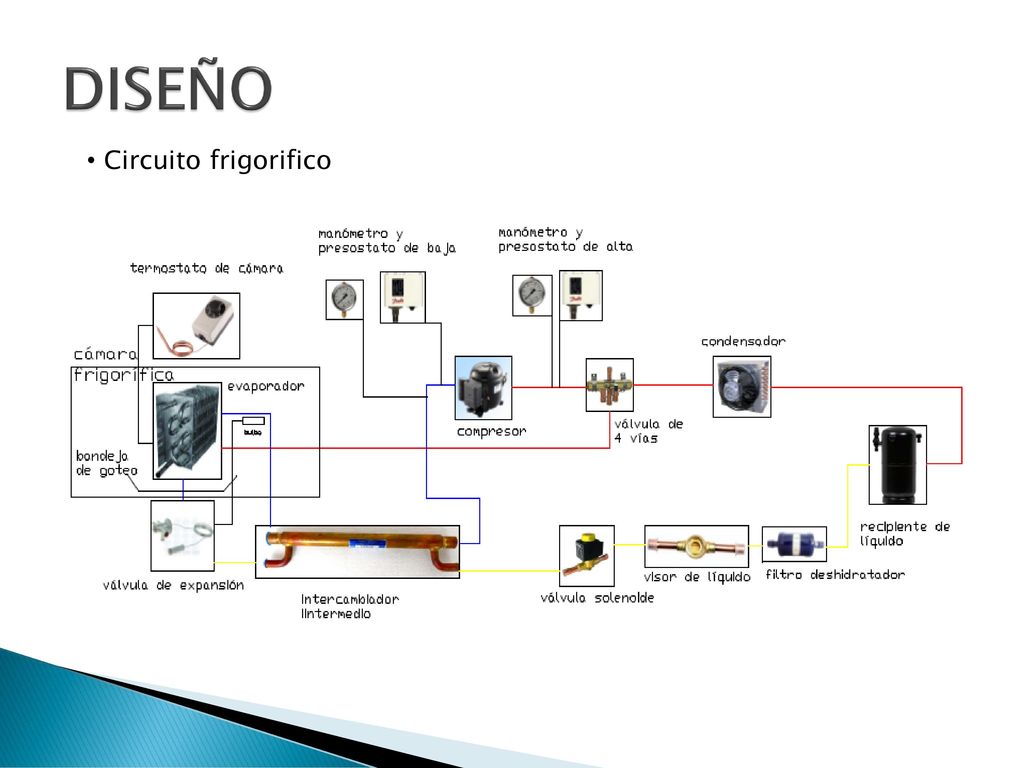

DISEÑO Circuito frigorifico
4

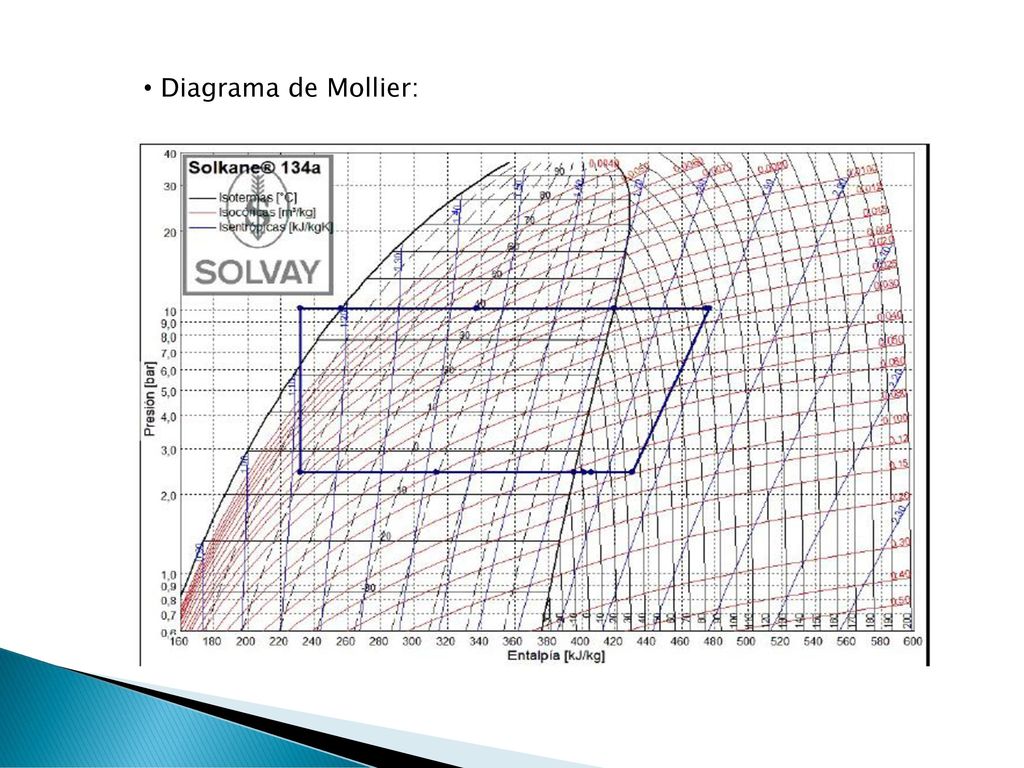

Diagrama de Mollier:
5

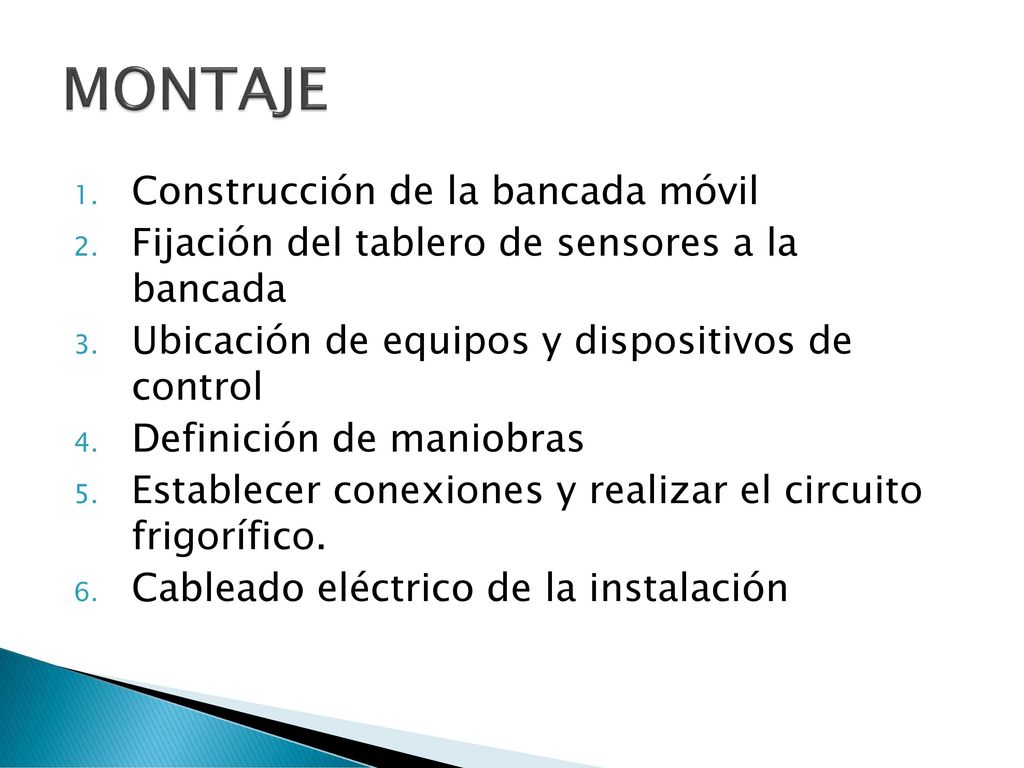

MONTAJE Construcción de la bancada móvil
Fijación del tablero de sensores a la bancada Ubicación de equipos y dispositivos de control Definición de maniobras Establecer conexiones y realizar el circuito frigorífico. Cableado eléctrico de la instalación
6

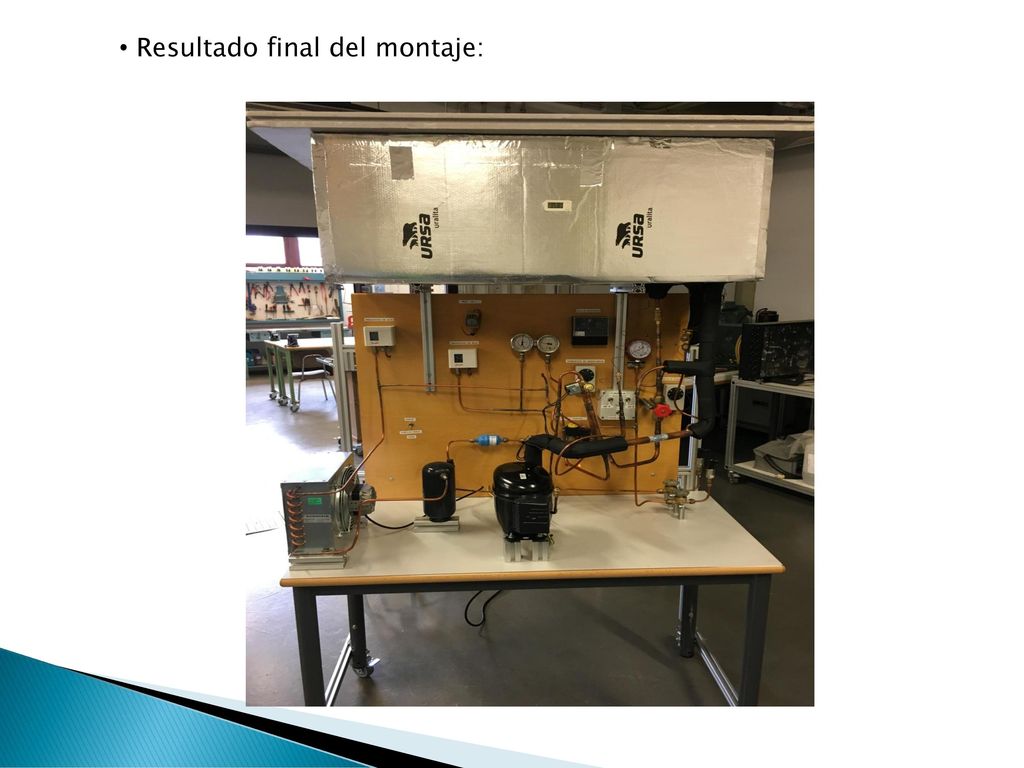

Resultado final del montaje:
7

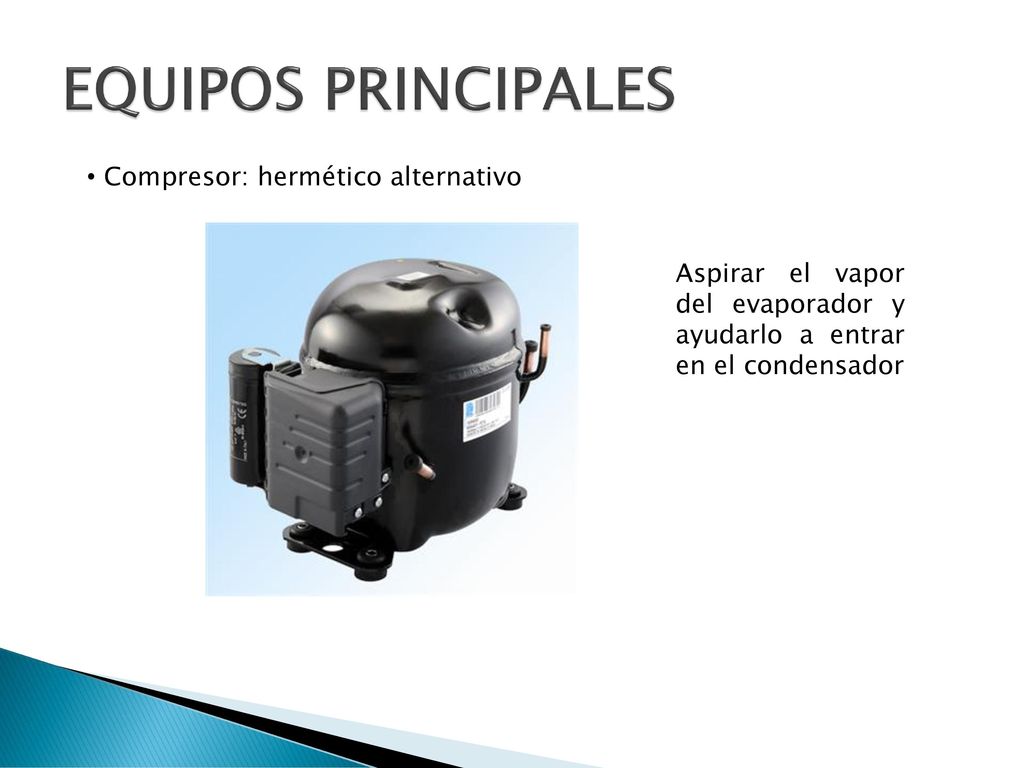

EQUIPOS PRINCIPALES Compresor: hermético alternativo
Aspirar el vapor del evaporador y ayudarlo a entrar en el condensador
8

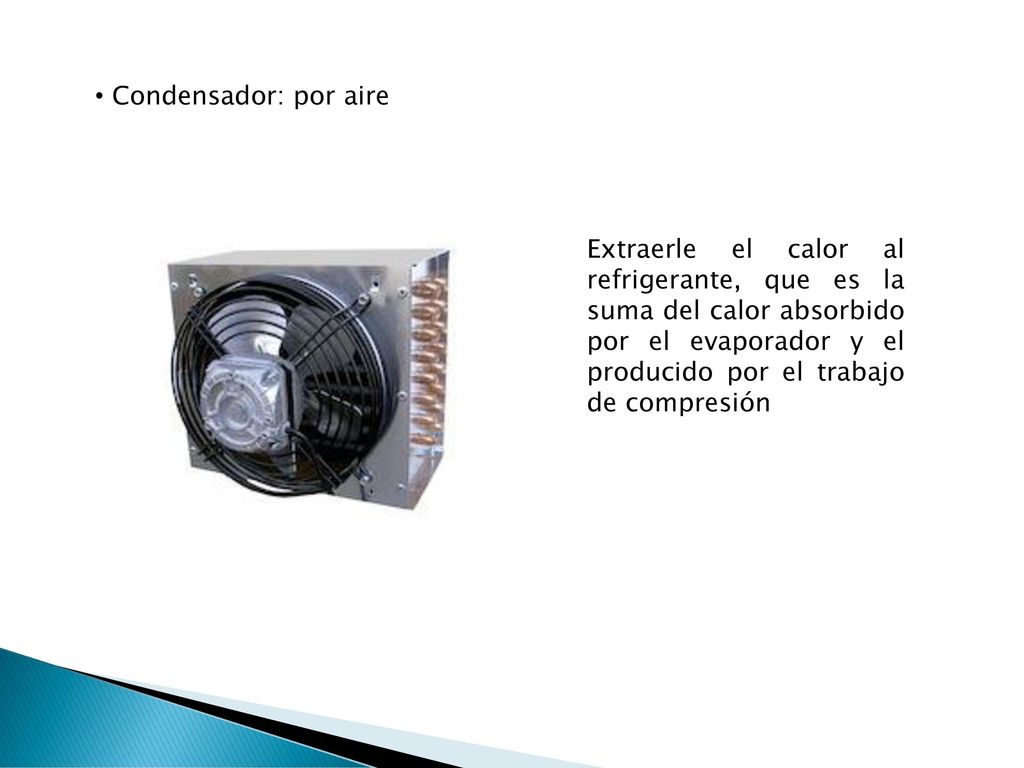

Condensador: por aire Extraerle el calor al refrigerante, que es la suma del calor absorbido por el evaporador y el producido por el trabajo de compresión
9

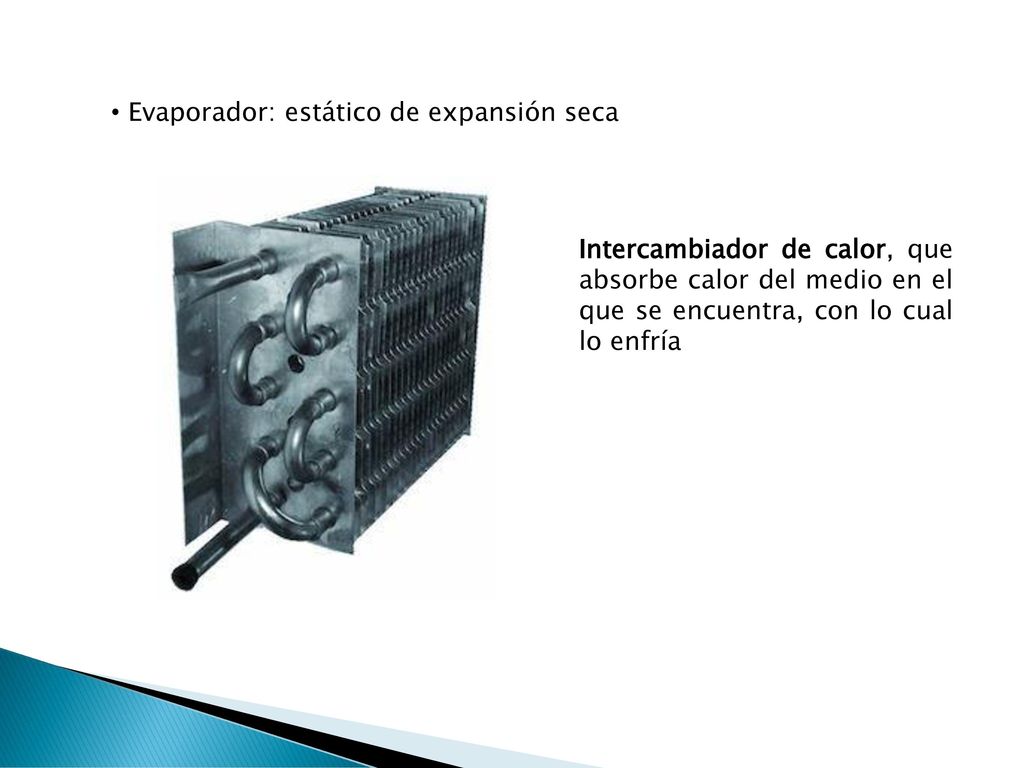

Evaporador: estático de expansión seca
Intercambiador de calor, que absorbe calor del medio en el que se encuentra, con lo cual lo enfría
10

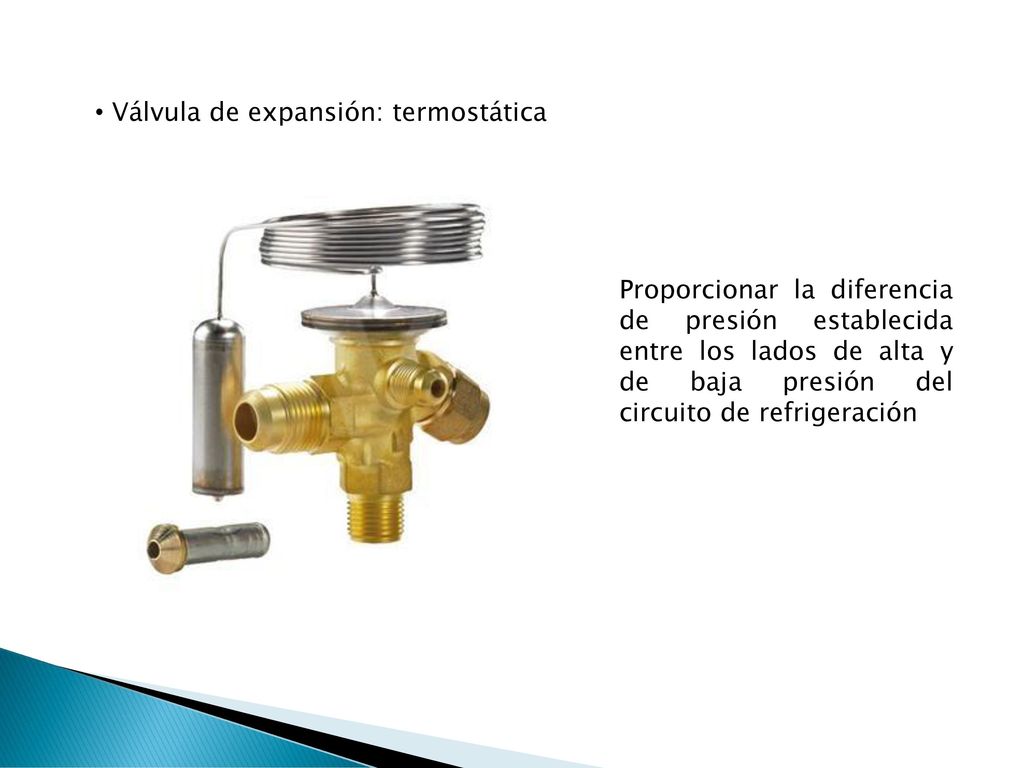

Válvula de expansión: termostática
Proporcionar la diferencia de presión establecida entre los lados de alta y de baja presión del circuito de refrigeración
11

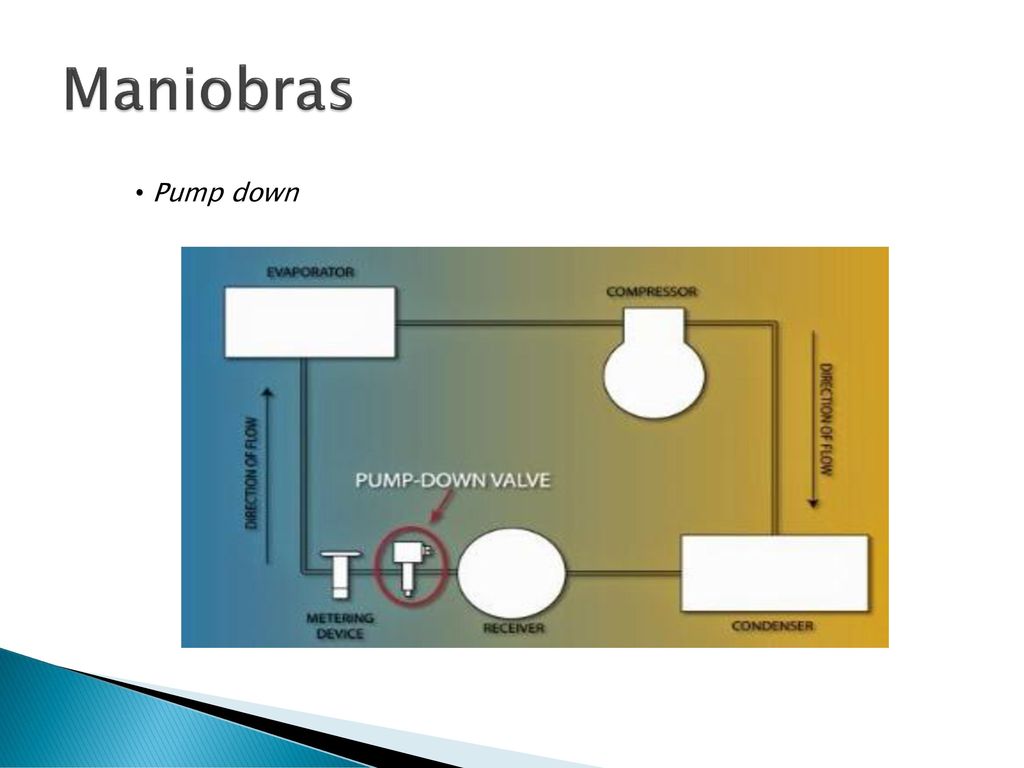

Maniobras Pump down
12

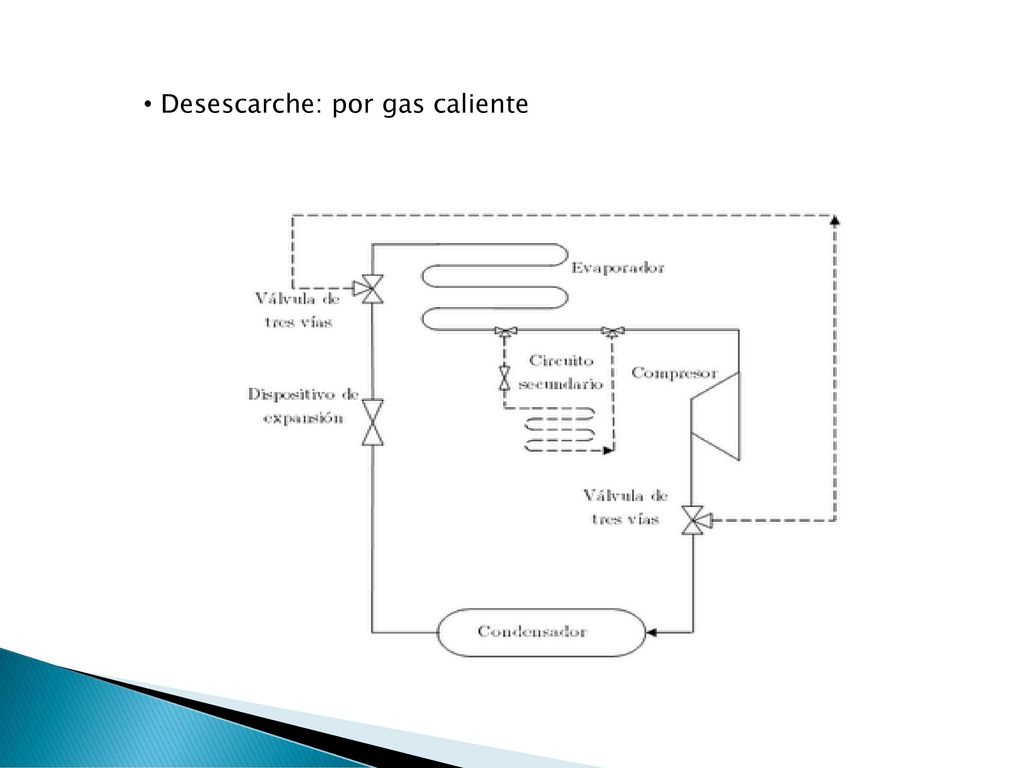

Desescarche: por gas caliente
13

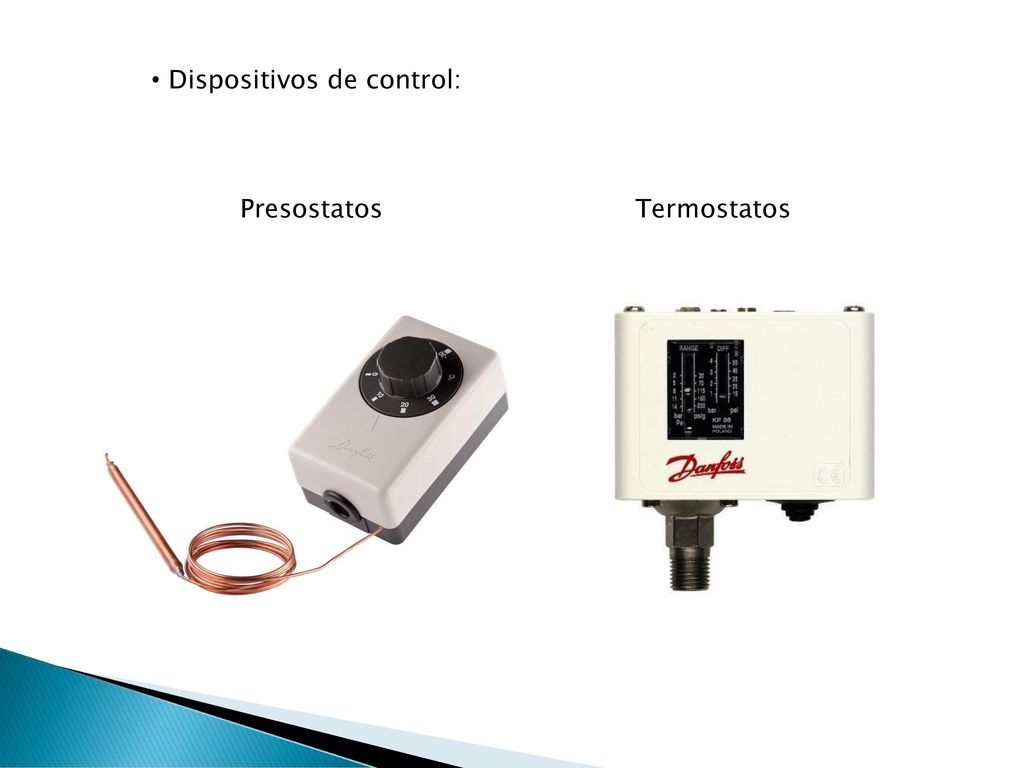

Dispositivos de control:
Presostatos Termostatos
14
RESULTADOS Teóricos: SOLKANE software
Se obtiene: dimensionado de tuberías, ciclo en diagrama de Mollier (puntos del ciclo) y cálculos de potencias. Prácticos: Se recogen con manómetros y termómetros los parámetros que caracterizan el ciclo.
15

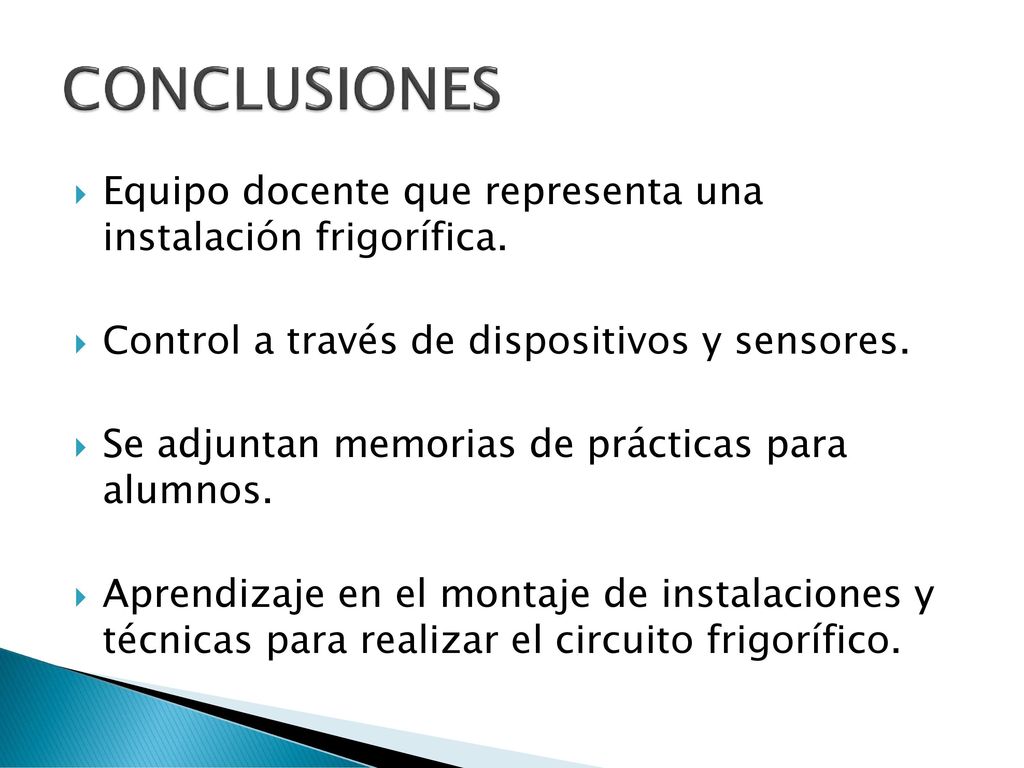

CONCLUSIONES Equipo docente que representa una instalación frigorífica. Control a través de dispositivos y sensores. Se adjuntan memorias de prácticas para alumnos. Aprendizaje en el montaje de instalaciones y técnicas para realizar el circuito frigorífico.
