1 Aspectos técnicos básicos vinculados al estudio de la VRC.

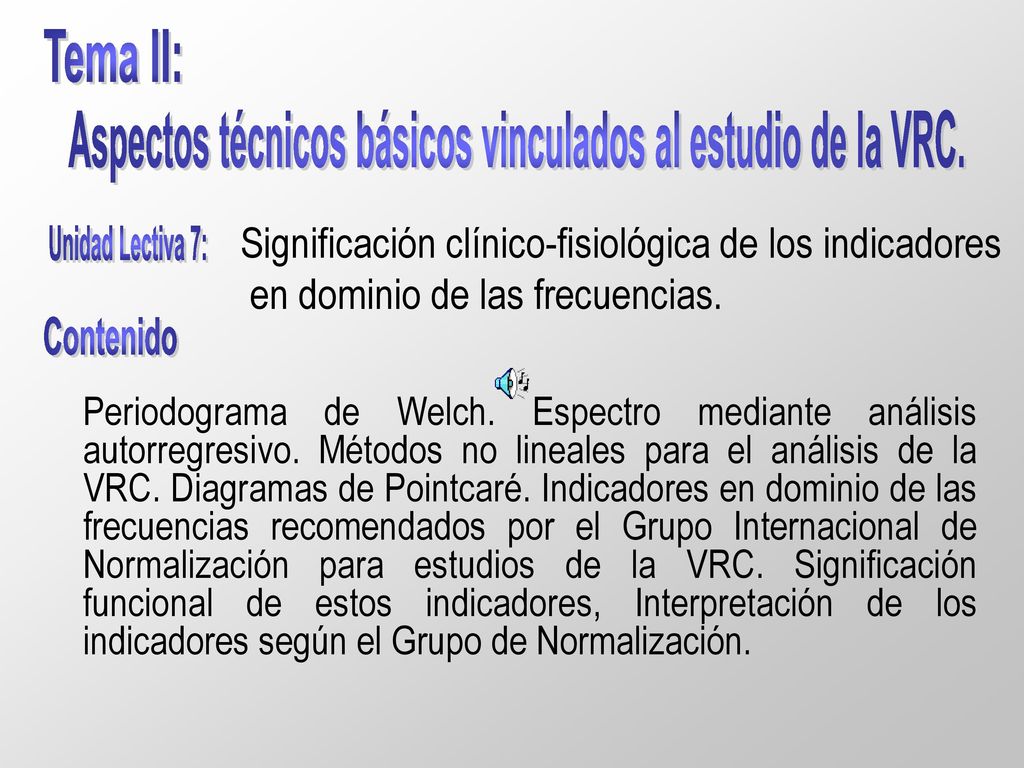

Tema II: Aspectos técnicos básicos vinculados al estudio de la VRC. Unidad Lectiva 7: Significación clínico-fisiológica de los indicadores en dominio de las frecuencias. Contenido Periodograma de Welch. Espectro mediante análisis autorregresivo. Métodos no lineales para el análisis de la VRC. Diagramas de Pointcaré. Indicadores en dominio de las frecuencias recomendados por el Grupo Internacional de Normalización para estudios de la VRC. Significación funcional de estos indicadores, Interpretación de los indicadores según el Grupo de Normalización.

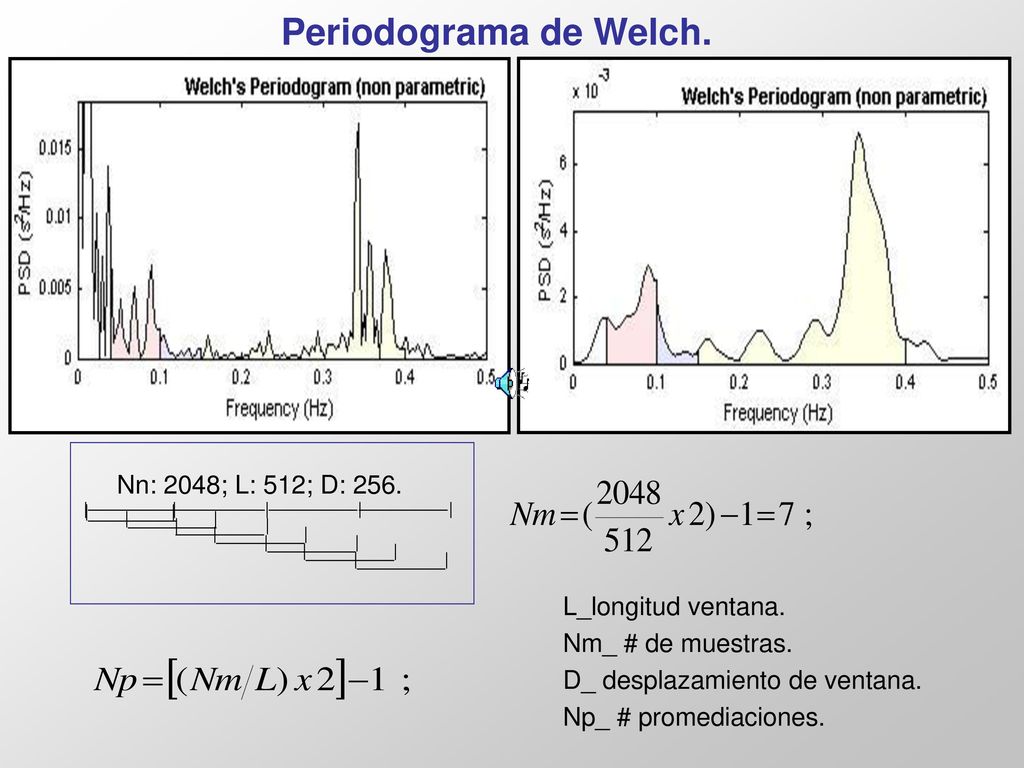

2 Periodograma de Welch. Nn: 2048; L: 512; D: 256. L_longitud ventana.
Nm_ # de muestras. D_ desplazamiento de ventana. Np_ # promediaciones.

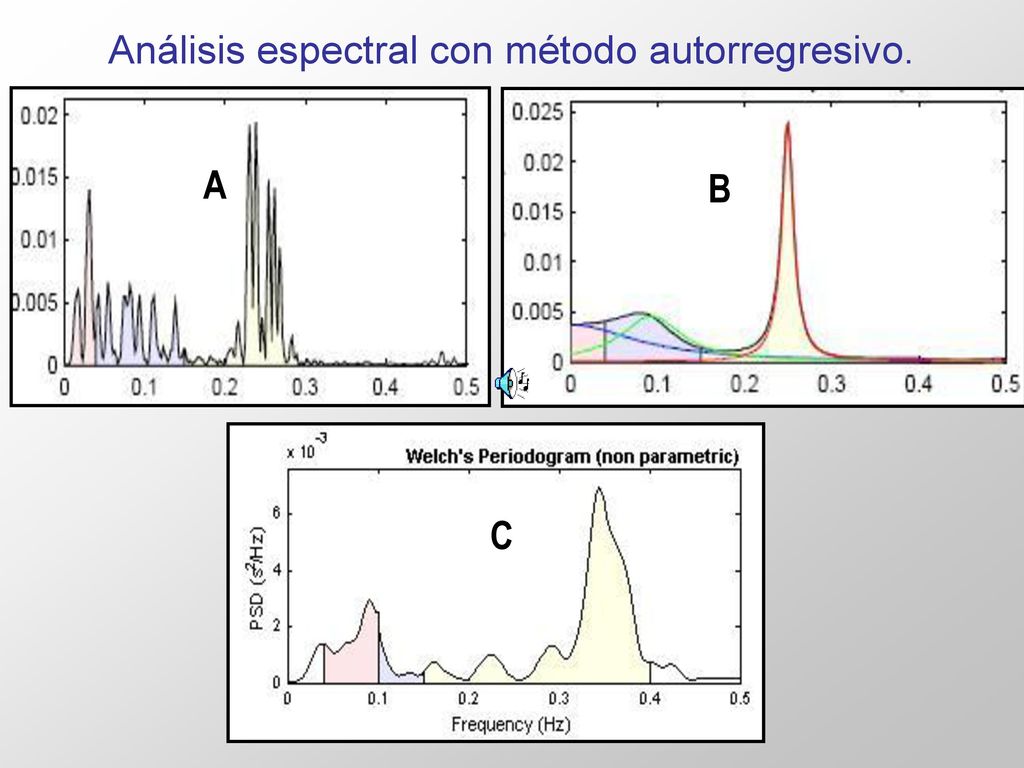

3 Análisis espectral con método autorregresivo.
B C

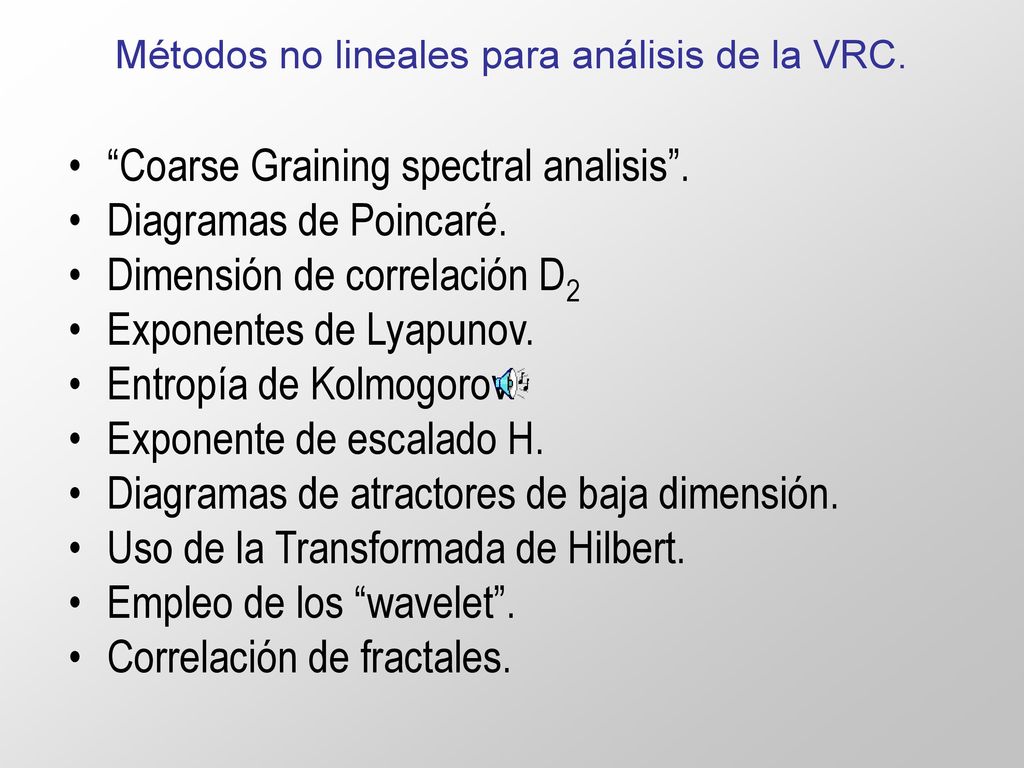

4 Métodos no lineales para análisis de la VRC.
“Coarse Graining spectral analisis”. Diagramas de Poincaré. Dimensión de correlación D2 Exponentes de Lyapunov. Entropía de Kolmogorov. Exponente de escalado H. Diagramas de atractores de baja dimensión. Uso de la Transformada de Hilbert. Empleo de los “wavelet”. Correlación de fractales.

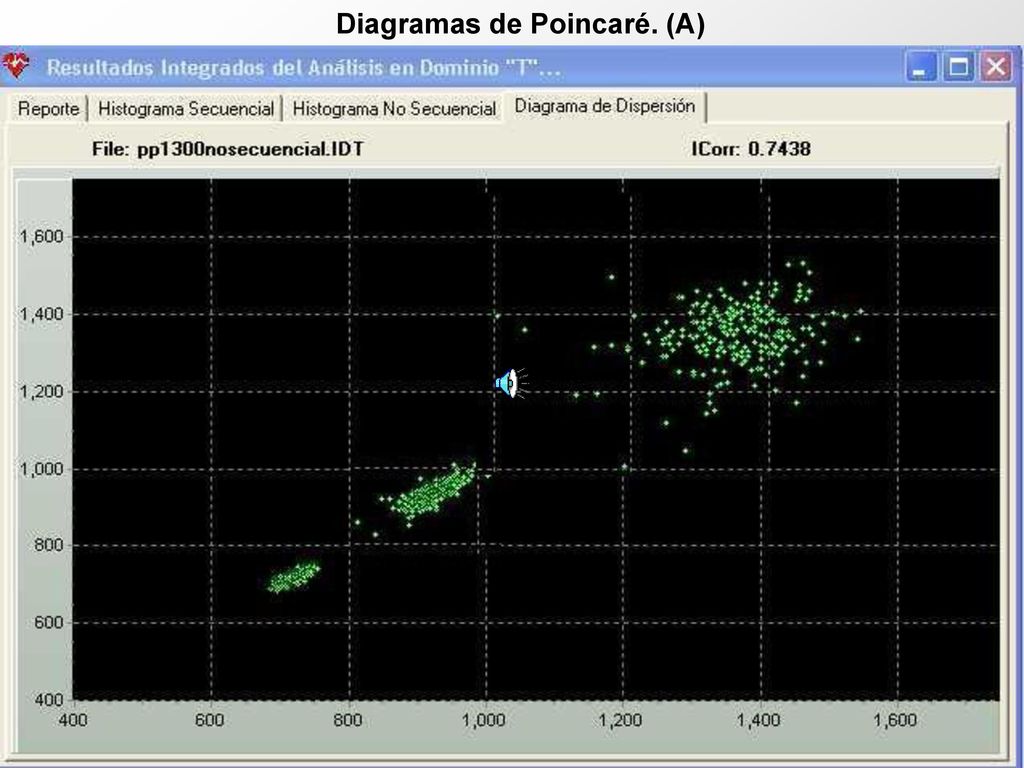

5 Diagramas de Poincaré. (A)

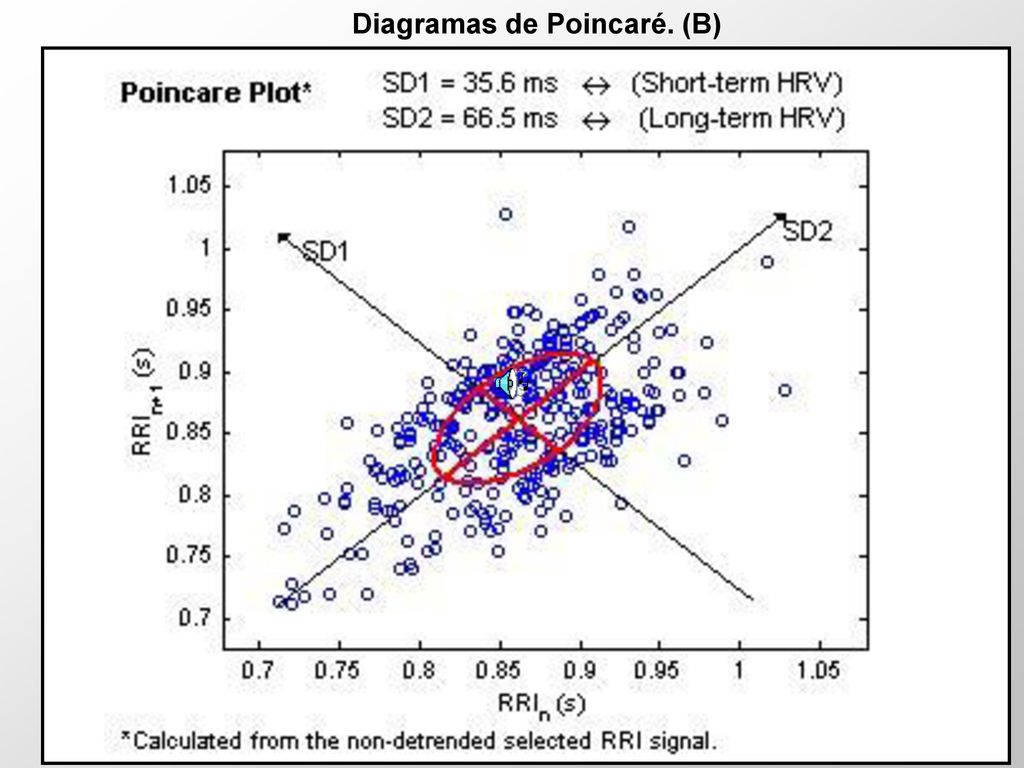

6 Diagramas de Poincaré. (B)

7 Indicadores recomendados por el Grupo de Normalización Internacional (1996).
Unds Rango de FREC. Potencia total ms2 ≤ 0.4 Hz. Potencia MBF ≤ 0.04 Hz. Potencia BBF 0.04 – 0.15 Hz. Potencia BAF 0.15 – 0.40 Hz. Energía relativa BBF % Energía relativa BAF Relación BBF/BAF U.A. --- U.A._ unidades adimensionales.

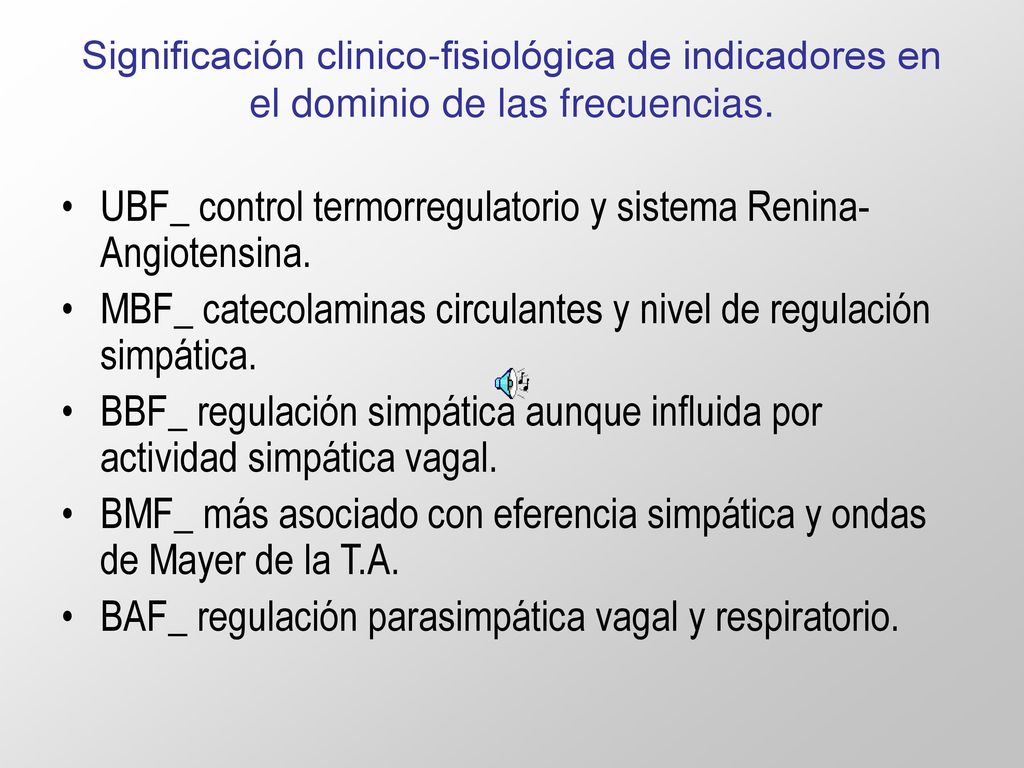

8 UBF_ control termorregulatorio y sistema Renina-Angiotensina.
Significación clinico-fisiológica de indicadores en el dominio de las frecuencias. UBF_ control termorregulatorio y sistema Renina-Angiotensina. MBF_ catecolaminas circulantes y nivel de regulación simpática. BBF_ regulación simpática aunque influida por actividad simpática vagal. BMF_ más asociado con eferencia simpática y ondas de Mayer de la T.A. BAF_ regulación parasimpática vagal y respiratorio.

9 Interpretación de indicadores en dominio de las frecuencias (GNI-VRC)
BAF_ actividad vagal. ER-BBF_ modulación autonómica simpática. Relación BBF/BAF_ reflejo de balance en modulación simpatovagal.

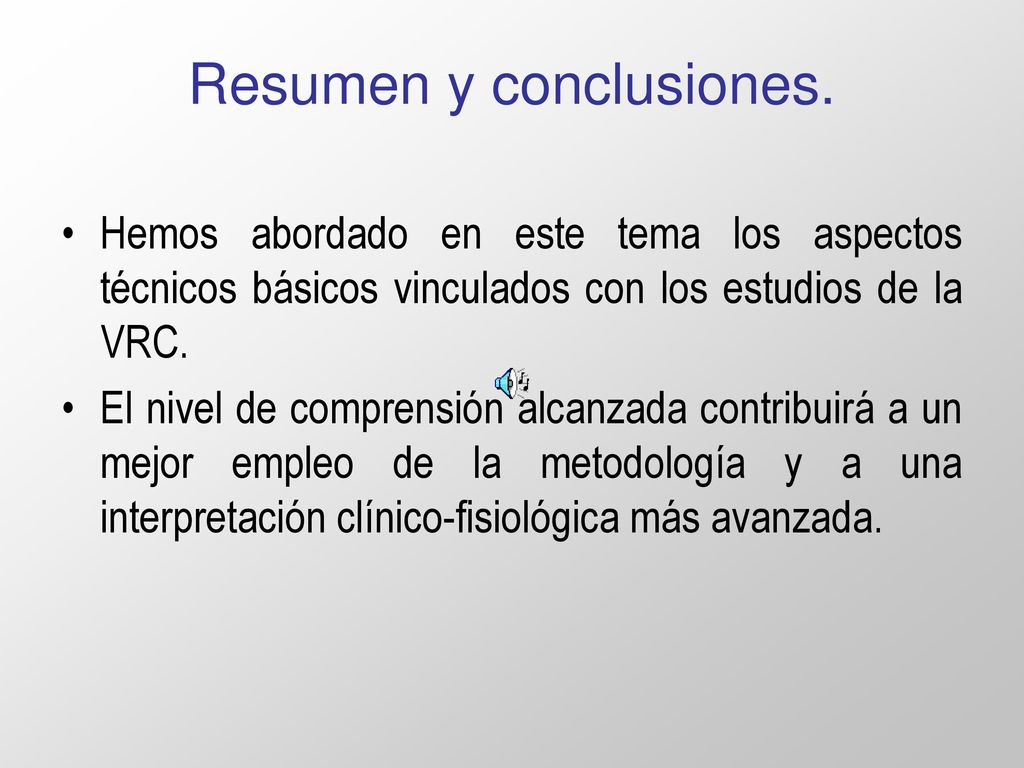

10 Resumen y conclusiones.
Hemos abordado en este tema los aspectos técnicos básicos vinculados con los estudios de la VRC. El nivel de comprensión alcanzada contribuirá a un mejor empleo de la metodología y a una interpretación clínico-fisiológica más avanzada.
