1 Ingeniería ambiental adecuada al entorno
Sistemas naturales de alta velocidad (SNAV) Universidad de Sevilla Máster en Ingeniería ambiental Manuel Amador Cervera

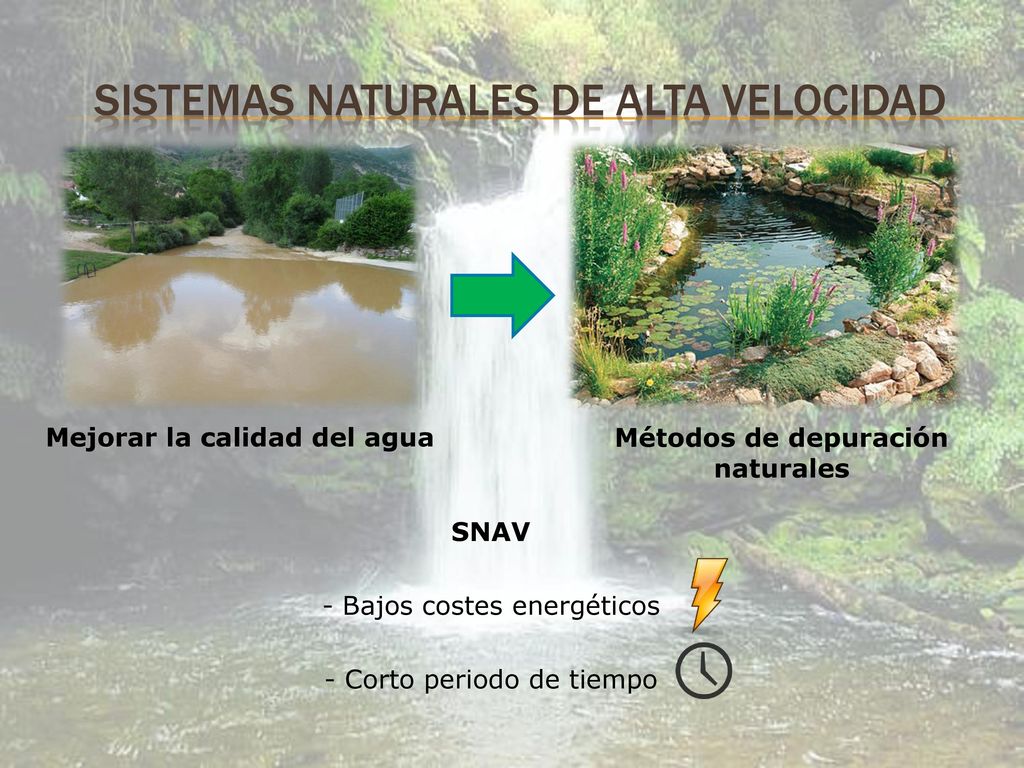

2 Sistemas naturales de alta velocidad
Mejorar la calidad del agua Métodos de depuración naturales SNAV - Bajos costes energéticos - Corto periodo de tiempo

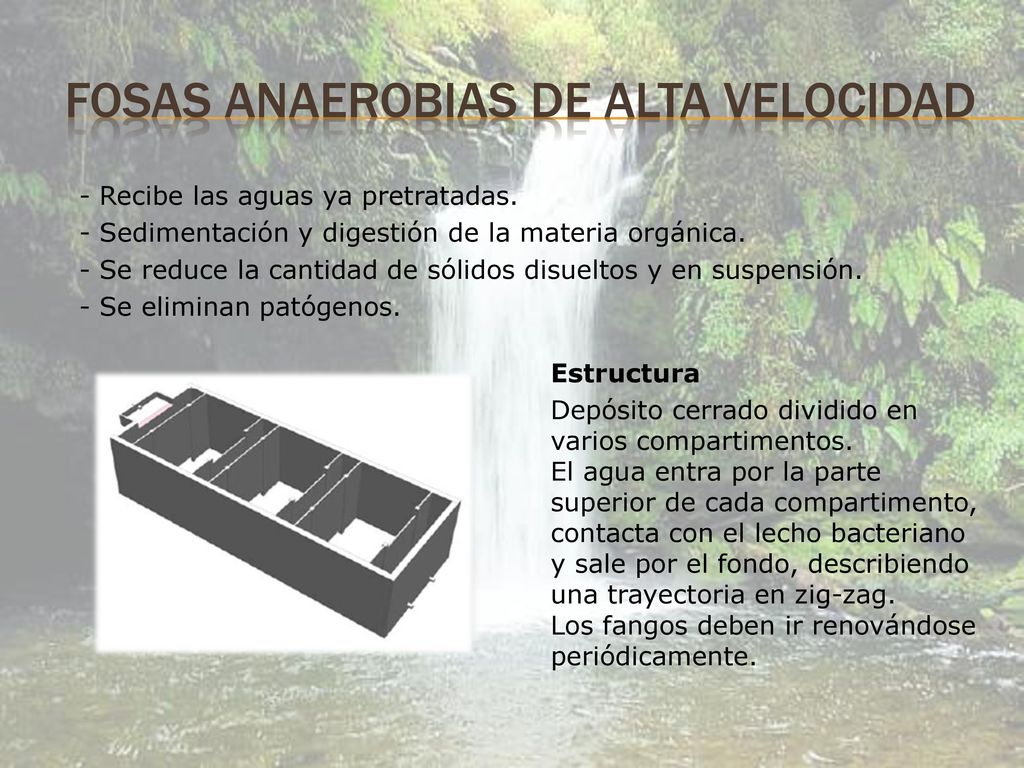

3 Fosas anaerobias de alta velocidad
- Recibe las aguas ya pretratadas. - Sedimentación y digestión de la materia orgánica. - Se reduce la cantidad de sólidos disueltos y en suspensión. - Se eliminan patógenos. Estructura Depósito cerrado dividido en varios compartimentos. El agua entra por la parte superior de cada compartimento, contacta con el lecho bacteriano y sale por el fondo, describiendo una trayectoria en zig-zag. Los fangos deben ir renovándose periódicamente.

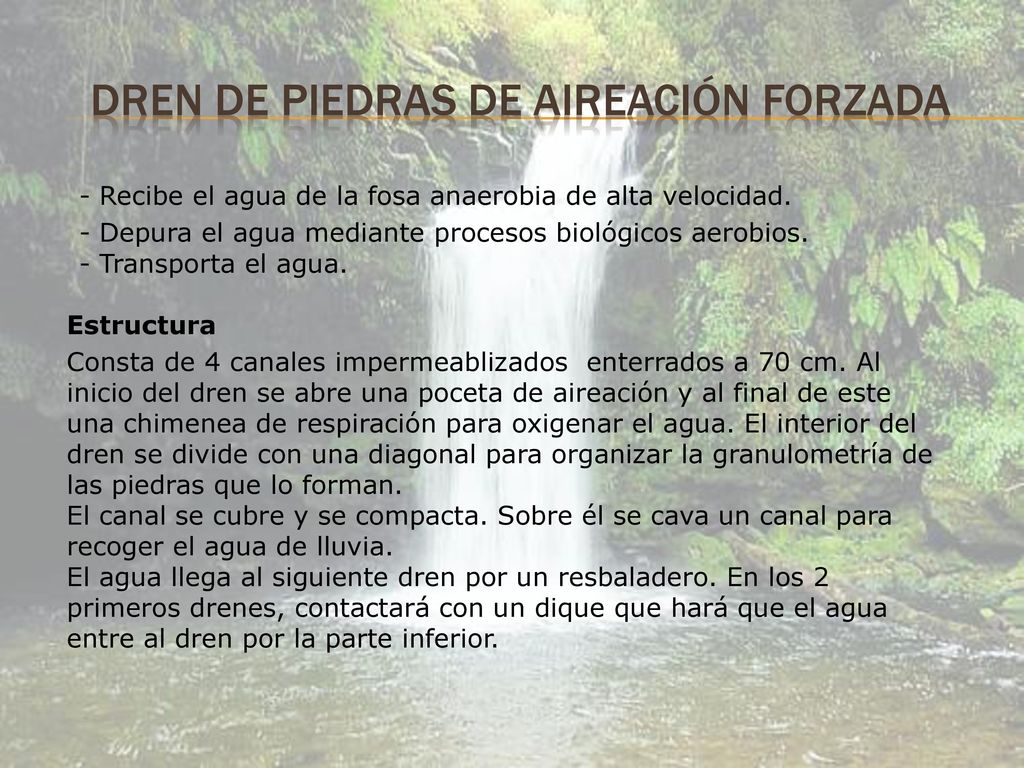

4 Dren de piedras de aireación forzada
- Recibe el agua de la fosa anaerobia de alta velocidad. - Depura el agua mediante procesos biológicos aerobios. - Transporta el agua. Estructura Consta de 4 canales impermeablizados enterrados a 70 cm. Al inicio del dren se abre una poceta de aireación y al final de este una chimenea de respiración para oxigenar el agua. El interior del dren se divide con una diagonal para organizar la granulometría de las piedras que lo forman. El canal se cubre y se compacta. Sobre él se cava un canal para recoger el agua de lluvia. El agua llega al siguiente dren por un resbaladero. En los 2 primeros drenes, contactará con un dique que hará que el agua entre al dren por la parte inferior.

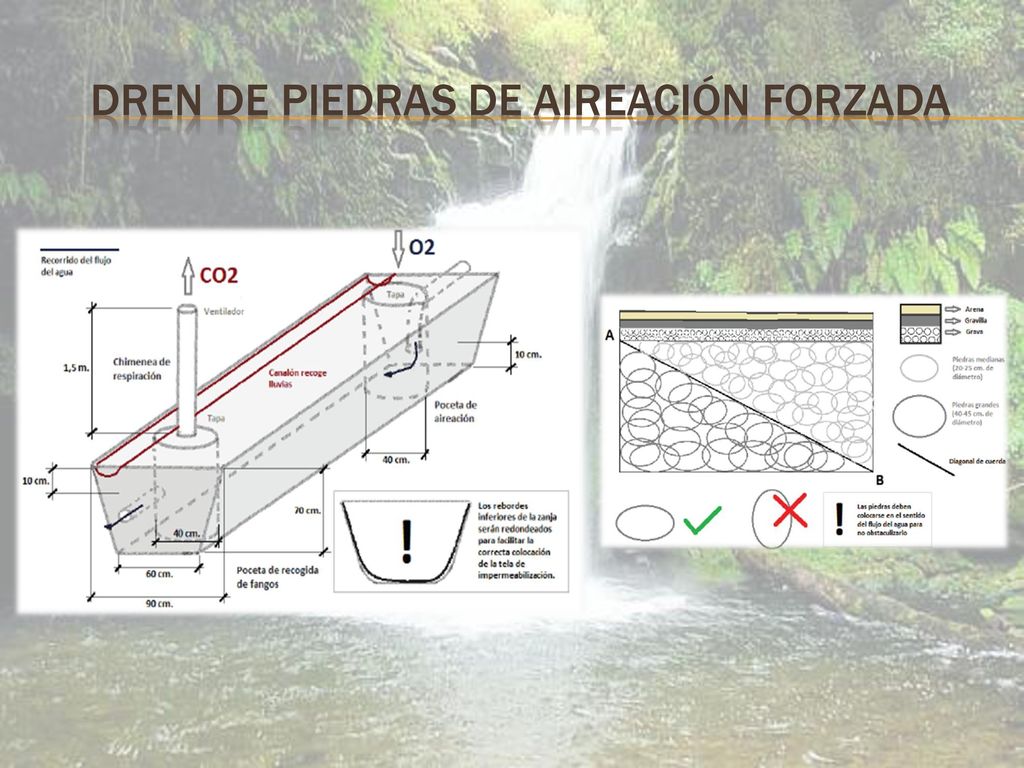

5 Dren de piedras de aireación forzada

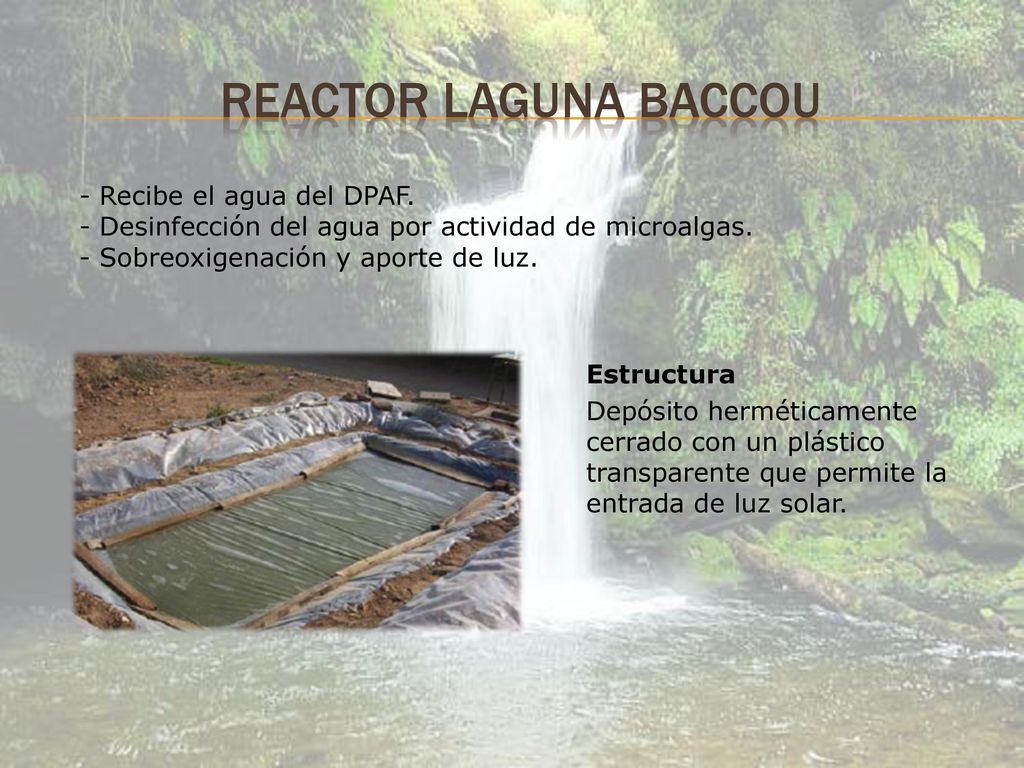

6 Reactor laguna baccou - Recibe el agua del DPAF. - Desinfección del agua por actividad de microalgas. - Sobreoxigenación y aporte de luz. Estructura Depósito herméticamente cerrado con un plástico transparente que permite la entrada de luz solar.

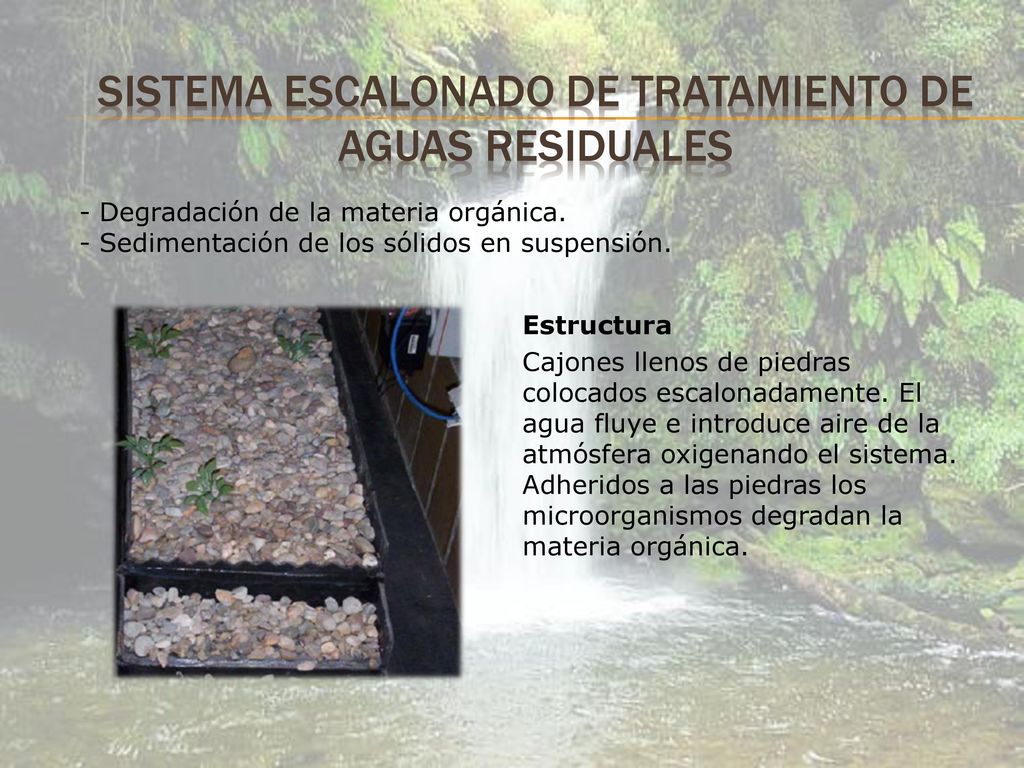

7 Sistema escalonado de tratamiento de aguas residuales
- Degradación de la materia orgánica. - Sedimentación de los sólidos en suspensión. Estructura Cajones llenos de piedras colocados escalonadamente. El agua fluye e introduce aire de la atmósfera oxigenando el sistema. Adheridos a las piedras los microorganismos degradan la materia orgánica.

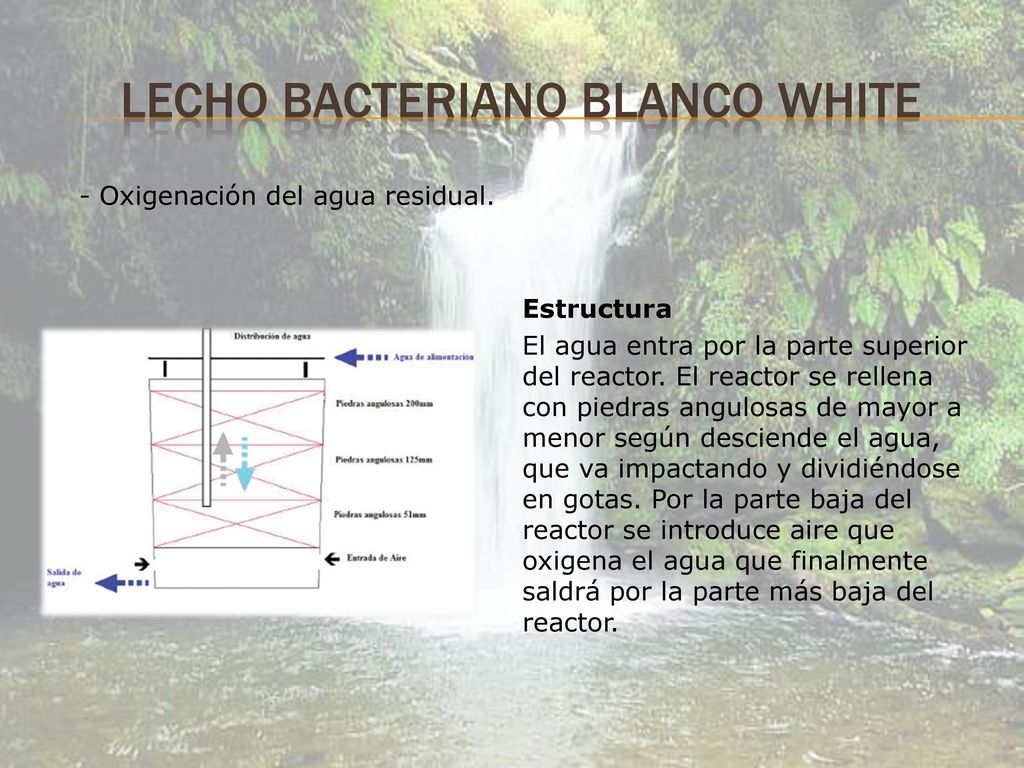

8 Lecho bacteriano blanco white
- Oxigenación del agua residual. Estructura El agua entra por la parte superior del reactor. El reactor se rellena con piedras angulosas de mayor a menor según desciende el agua, que va impactando y dividiéndose en gotas. Por la parte baja del reactor se introduce aire que oxigena el agua que finalmente saldrá por la parte más baja del reactor.

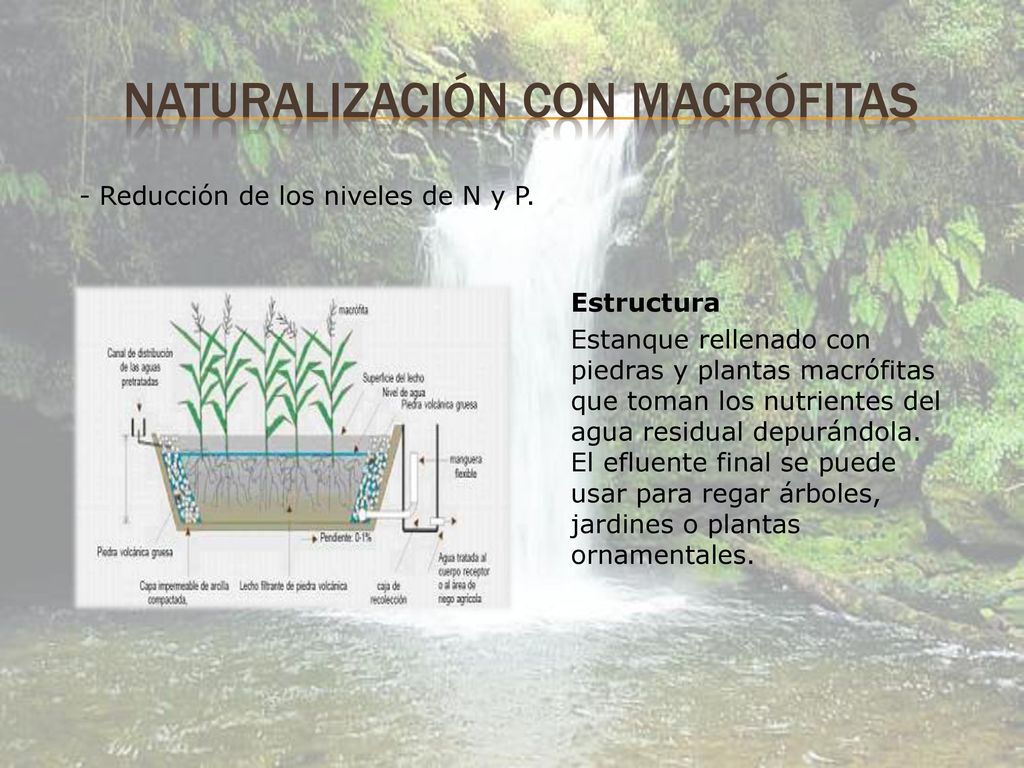

9 naturalización con macrófitas
- Reducción de los niveles de N y P. Estructura Estanque rellenado con piedras y plantas macrófitas que toman los nutrientes del agua residual depurándola. El efluente final se puede usar para regar árboles, jardines o plantas ornamentales.
