1

2 ELECTROHUILA S.A. E.S.P

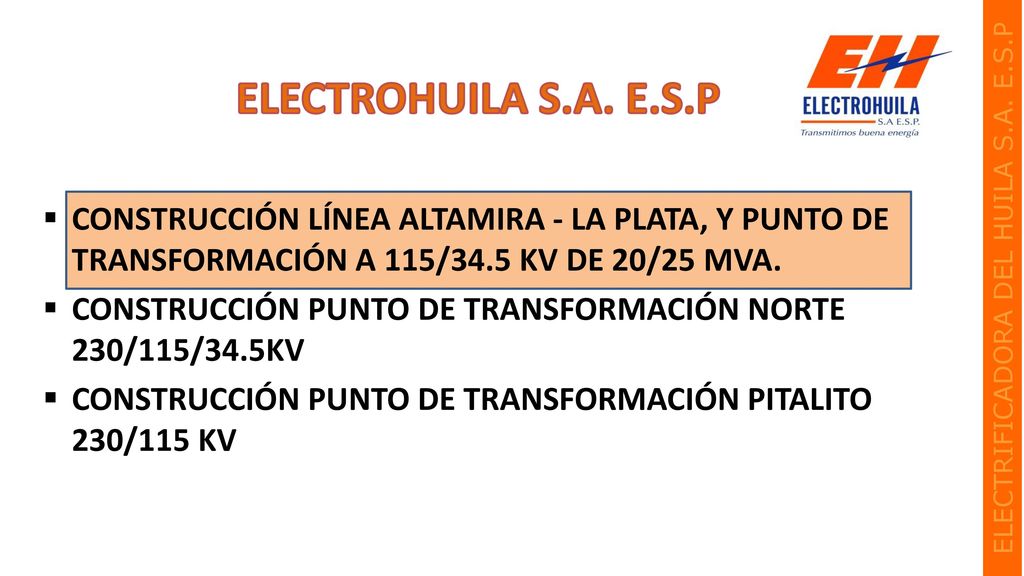

3 ELECTROHUILA S.A. E.S.P CONSTRUCCIÓN LÍNEA ALTAMIRA - LA PLATA, Y PUNTO DE TRANSFORMACIÓN A 115/34.5 KV DE 20/25 MVA. CONSTRUCCIÓN PUNTO DE TRANSFORMACIÓN NORTE 230/115/34.5KV CONSTRUCCIÓN PUNTO DE TRANSFORMACIÓN PITALITO 230/115 KV

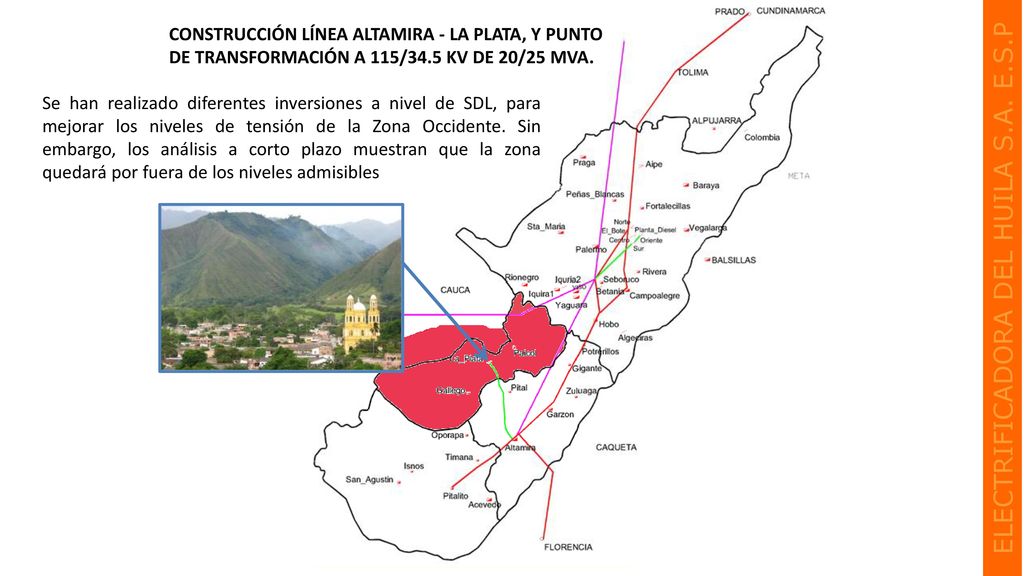

4 CONSTRUCCIÓN LÍNEA ALTAMIRA - LA PLATA, Y PUNTO DE TRANSFORMACIÓN A 115/34.5 KV DE 20/25 MVA.
Se han realizado diferentes inversiones a nivel de SDL, para mejorar los niveles de tensión de la Zona Occidente. Sin embargo, los análisis a corto plazo muestran que la zona quedará por fuera de los niveles admisibles

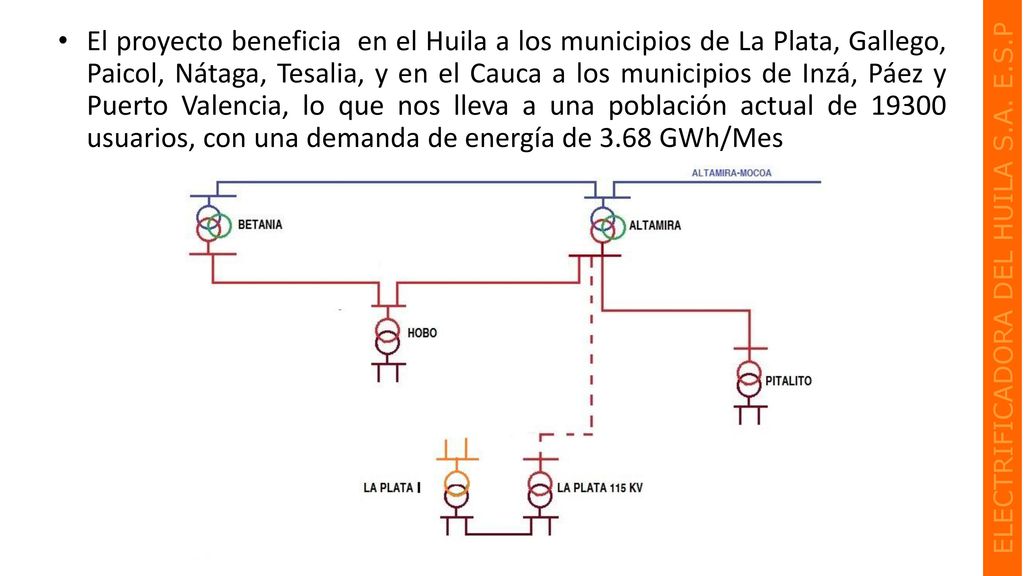

5 El proyecto beneficia en el Huila a los municipios de La Plata, Gallego, Paicol, Nátaga, Tesalia, y en el Cauca a los municipios de Inzá, Páez y Puerto Valencia, lo que nos lleva a una población actual de usuarios, con una demanda de energía de 3.68 GWh/Mes

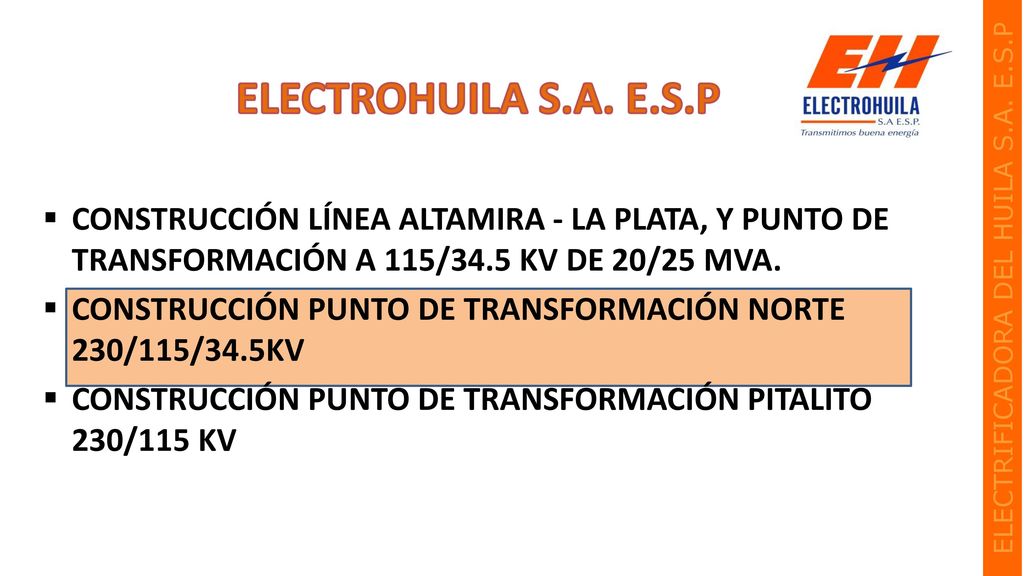

6 ELECTROHUILA S.A. E.S.P CONSTRUCCIÓN LÍNEA ALTAMIRA - LA PLATA, Y PUNTO DE TRANSFORMACIÓN A 115/34.5 KV DE 20/25 MVA. CONSTRUCCIÓN PUNTO DE TRANSFORMACIÓN NORTE 230/115/34.5KV CONSTRUCCIÓN PUNTO DE TRANSFORMACIÓN PITALITO 230/115 KV

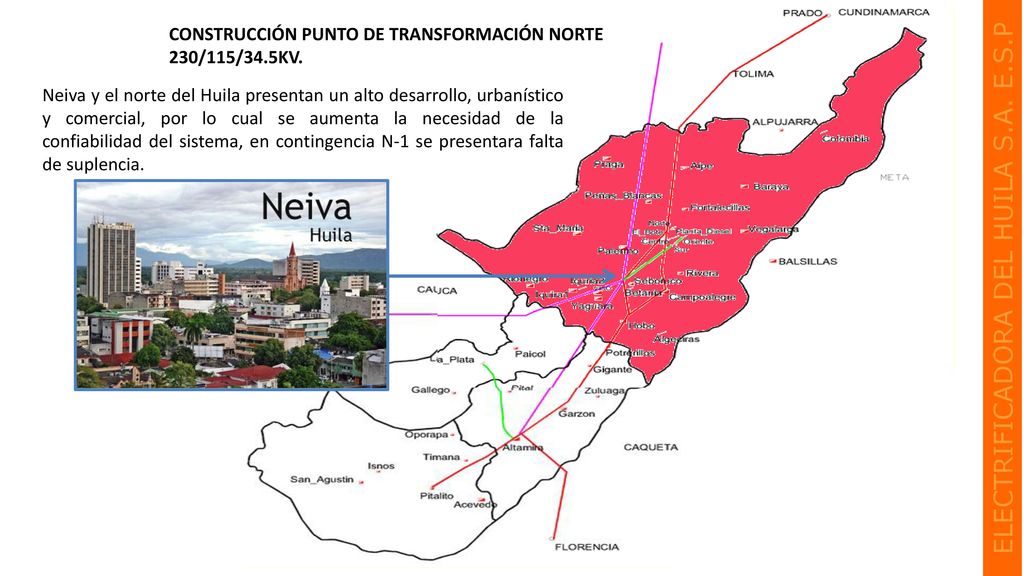

7 CONSTRUCCIÓN PUNTO DE TRANSFORMACIÓN NORTE 230/115/34.5KV.
Neiva y el norte del Huila presentan un alto desarrollo, urbanístico y comercial, por lo cual se aumenta la necesidad de la confiabilidad del sistema, en contingencia N-1 se presentara falta de suplencia.

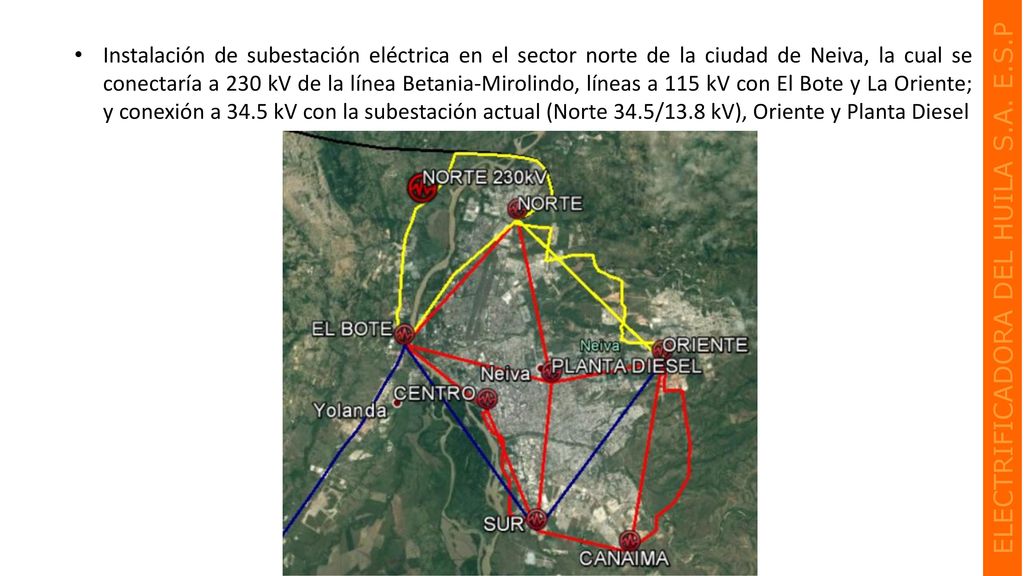

8 Instalación de subestación eléctrica en el sector norte de la ciudad de Neiva, la cual se conectaría a 230 kV de la línea Betania-Mirolindo, líneas a 115 kV con El Bote y La Oriente; y conexión a 34.5 kV con la subestación actual (Norte 34.5/13.8 kV), Oriente y Planta Diesel

9 DIAGRAMA UNIFILAR

10 OBSERVACIONES DEL PROYECTO:
Entra a reforzar el sistema de Neiva Entra a suplir uno de los bancos de transformadores de Betania en caso de contingencia y/o mantenimiento, evitando de esta forma tener demanda no atendida (N-1) No se tienen problemas de incumplimiento en niveles de tensión Acorde a las proyecciones, este proyecto se requiere para el 2020

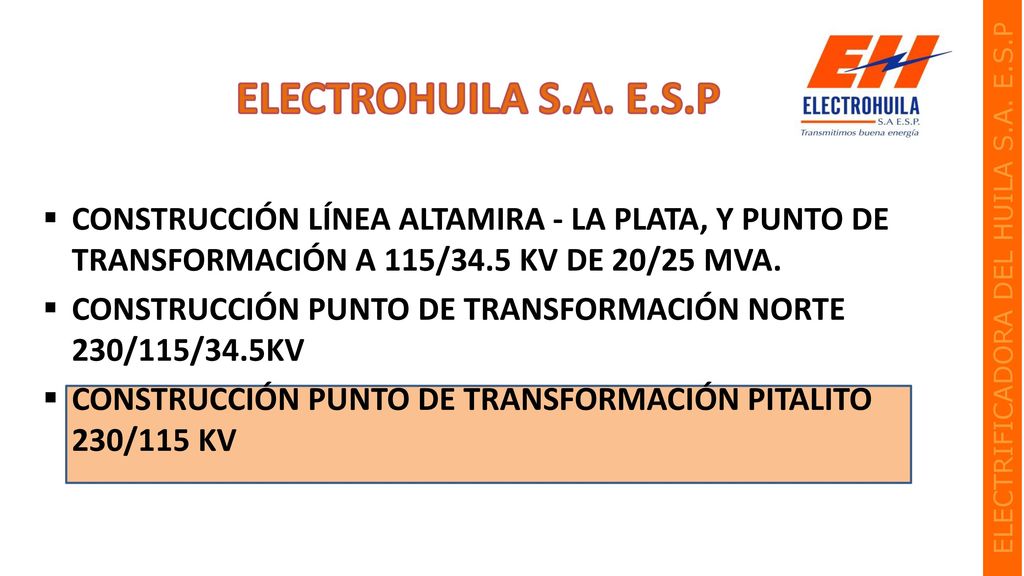

11 ELECTROHUILA S.A. E.S.P CONSTRUCCIÓN LÍNEA ALTAMIRA - LA PLATA, Y PUNTO DE TRANSFORMACIÓN A 115/34.5 KV DE 20/25 MVA. CONSTRUCCIÓN PUNTO DE TRANSFORMACIÓN NORTE 230/115/34.5KV CONSTRUCCIÓN PUNTO DE TRANSFORMACIÓN PITALITO 230/115 KV

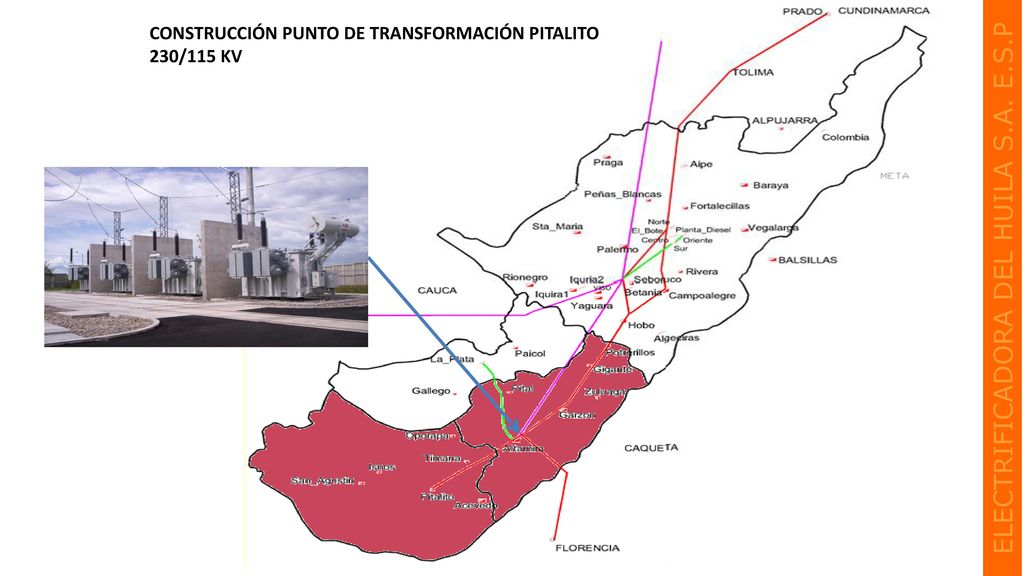

12 CONSTRUCCIÓN PUNTO DE TRANSFORMACIÓN PITALITO 230/115 KV

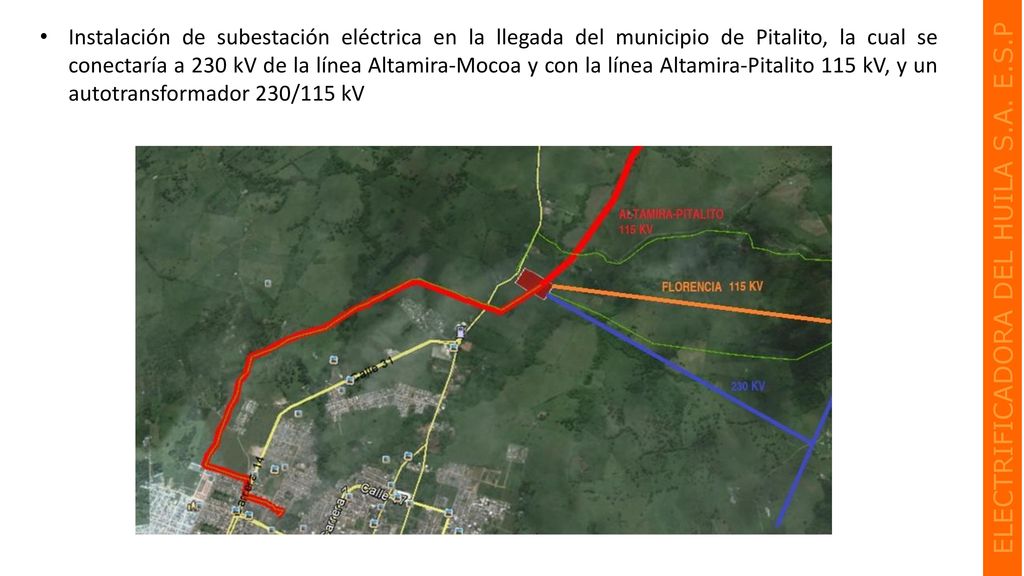

13 Instalación de subestación eléctrica en la llegada del municipio de Pitalito, la cual se conectaría a 230 kV de la línea Altamira-Mocoa y con la línea Altamira-Pitalito 115 kV, y un autotransformador 230/115 kV

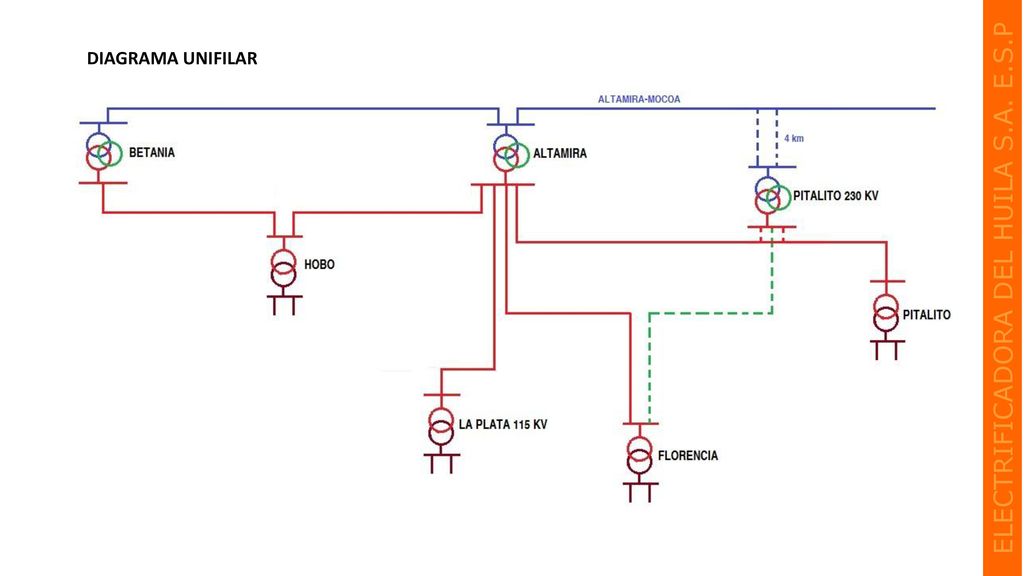

14 DIAGRAMA UNIFILAR

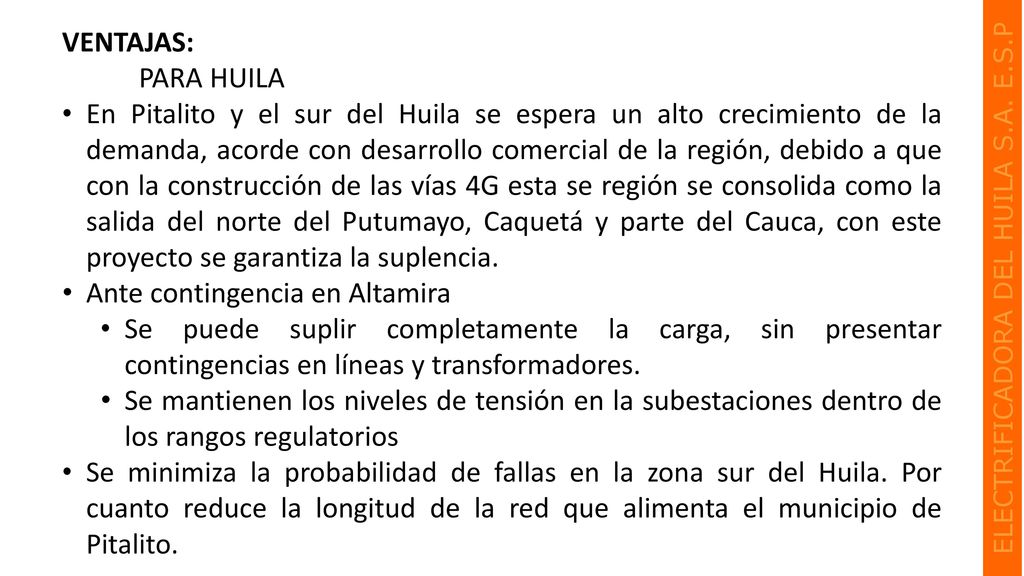

15 VENTAJAS: PARA HUILA En Pitalito y el sur del Huila se espera un alto crecimiento de la demanda, acorde con desarrollo comercial de la región, debido a que con la construcción de las vías 4G esta se región se consolida como la salida del norte del Putumayo, Caquetá y parte del Cauca, con este proyecto se garantiza la suplencia. Ante contingencia en Altamira Se puede suplir completamente la carga, sin presentar contingencias en líneas y transformadores. Se mantienen los niveles de tensión en la subestaciones dentro de los rangos regulatorios Se minimiza la probabilidad de fallas en la zona sur del Huila. Por cuanto reduce la longitud de la red que alimenta el municipio de Pitalito.

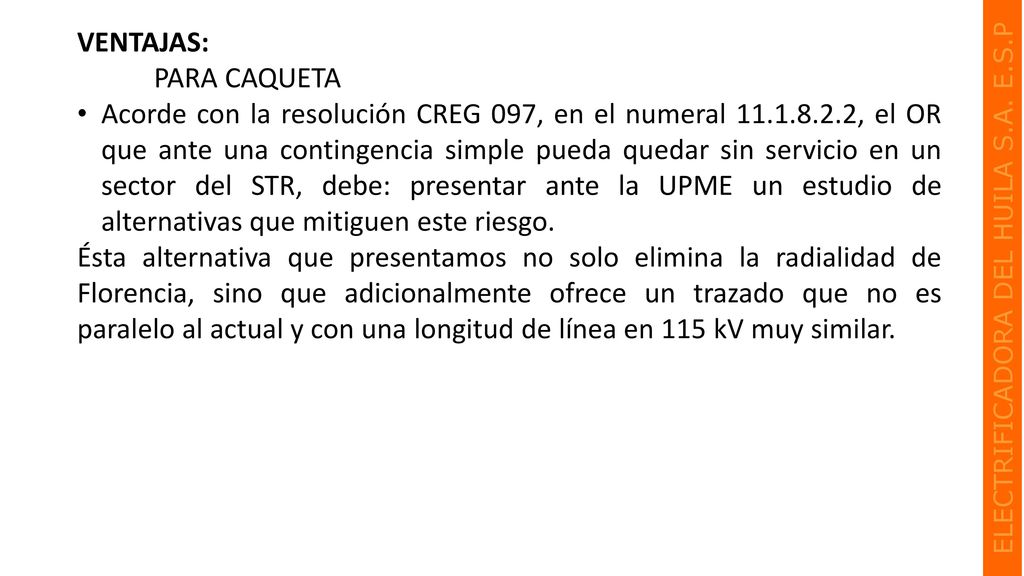

16 VENTAJAS: PARA CAQUETA Acorde con la resolución CREG 097, en el numeral , el OR que ante una contingencia simple pueda quedar sin servicio en un sector del STR, debe: presentar ante la UPME un estudio de alternativas que mitiguen este riesgo. Ésta alternativa que presentamos no solo elimina la radialidad de Florencia, sino que adicionalmente ofrece un trazado que no es paralelo al actual y con una longitud de línea en 115 kV muy similar.
