1 AFILADORES DE TUNGSTENO

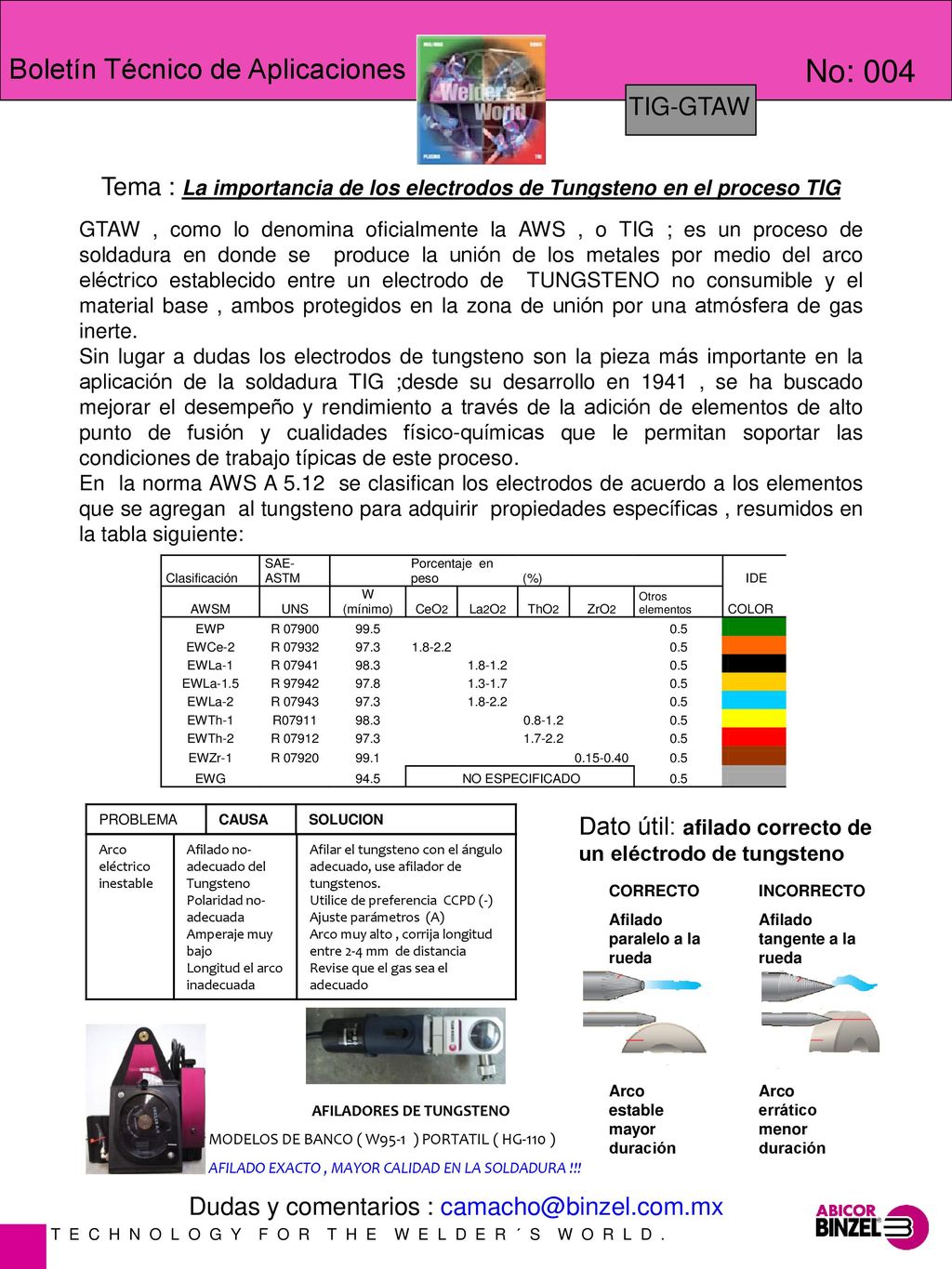

Boletín Técnico de Aplicaciones No: 004 TIG-GTAW Tema : La importancia de los electrodos de Tungsteno en el proceso TIG GTAW , como lo denomina oficialmente la AWS , o TIG ; es un proceso de soldadura en donde se produce la unión de los metales por medio del arco eléctrico establecido entre un electrodo de TUNGSTENO no consumible y el material base , ambos protegidos en la zona de unión por una atmósfera de gas inerte. Sin lugar a dudas los electrodos de tungsteno son la pieza más importante en la aplicación de la soldadura TIG ;desde su desarrollo en 1941 , se ha buscado mejorar el desempeño y rendimiento a través de la adición de elementos de alto punto de fusión y cualidades físico-químicas que le permitan soportar las condiciones de trabajo típicas de este proceso. En la norma AWS A se clasifican los electrodos de acuerdo a los elementos que se agregan al tungsteno para adquirir propiedades específicas , resumidos en la tabla siguiente: PROBLEMA CAUSA SOLUCION Dato útil: afilado correcto de un eléctrodo de tungsteno Arco eléctrico inestable Afilado no-adecuado del Tungsteno Polaridad no-adecuada Amperaje muy bajo Longitud el arco inadecuada Afilar el tungsteno con el ángulo adecuado, use afilador de tungstenos. Utilice de preferencia CCPD (-) Ajuste parámetros (A) Arco muy alto , corrija longitud entre 2-4 mm de distancia Revise que el gas sea el adecuado CORRECTO Afilado paralelo a la rueda INCORRECTO Afilado tangente a la rueda Arco estable mayor duración Arco errático menor duración AFILADORES DE TUNGSTENO MODELOS DE BANCO ( W95-1 ) PORTATIL ( HG-110 ) AFILADO EXACTO , MAYOR CALIDAD EN LA SOLDADURA !!! Dudas y comentarios : T E C H N O L O G Y F O R T H E W E L D E R ´ S W O R L D .
