DETECTOR DE LLAMA.

Presentación del tema: "DETECTOR DE LLAMA."— Transcripción de la presentación:

1 DETECTOR DE LLAMA

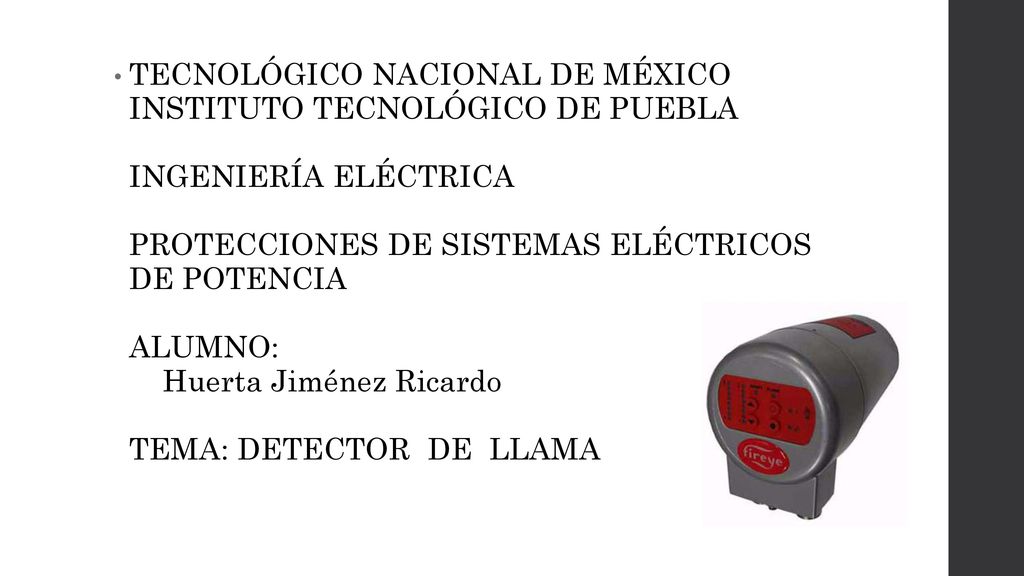

2 TECNOLÓGICO NACIONAL DE MÉXICO INSTITUTO TECNOLÓGICO DE PUEBLA INGENIERÍA ELÉCTRICA PROTECCIONES DE SISTEMAS ELÉCTRICOS DE POTENCIA ALUMNO: Huerta Jiménez Ricardo TEMA: DETECTOR DE LLAMA

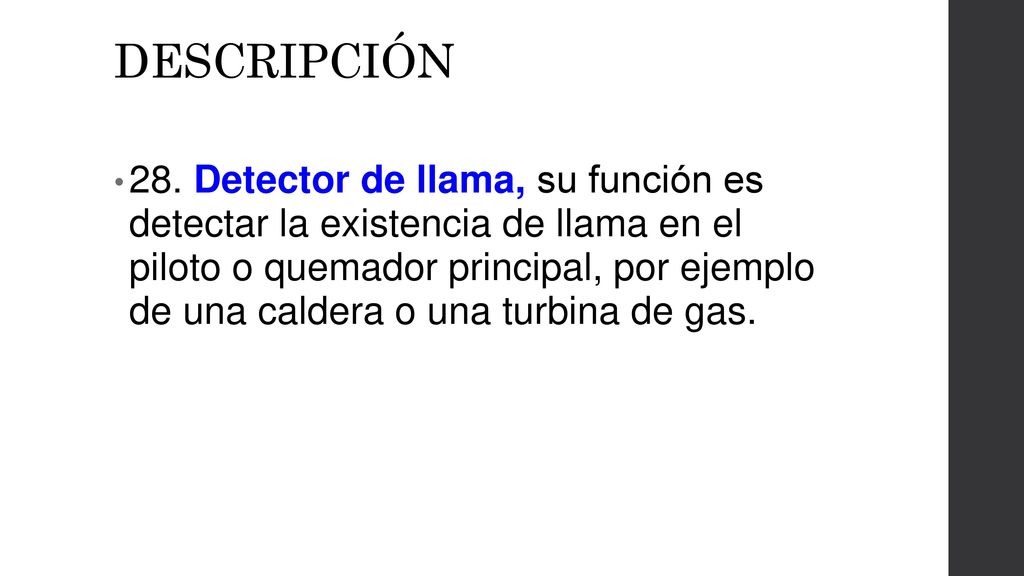

3 DESCRIPCIÓN 28. Detector de llama, su función es detectar la existencia de llama en el piloto o quemador principal, por ejemplo de una caldera o una turbina de gas.

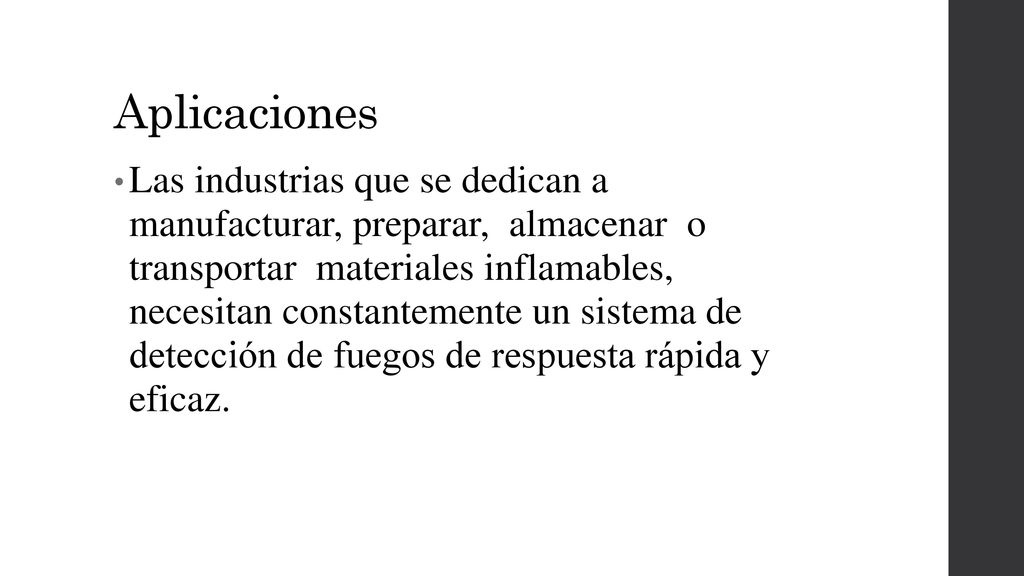

4 Aplicaciones Las industrias que se dedican a manufacturar, preparar, almacenar o transportar materiales inflamables, necesitan constantemente un sistema de detección de fuegos de respuesta rápida y eficaz.

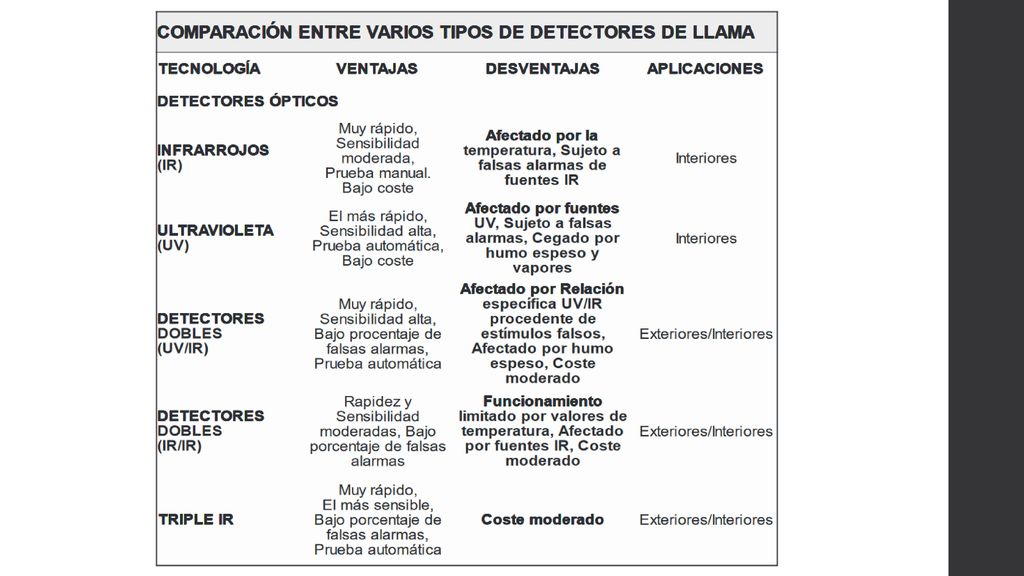

5 Tipos de detectores Cuatro de los principales tipos de detectores ópticos han surgido en los últimos veinte años: 1. DETECTORES UV (Ultravioleta). 2. DETECTORES IR (Infrarroja). 3. DETECTORES UV/IR. 4. DETECTORES IR/IR.

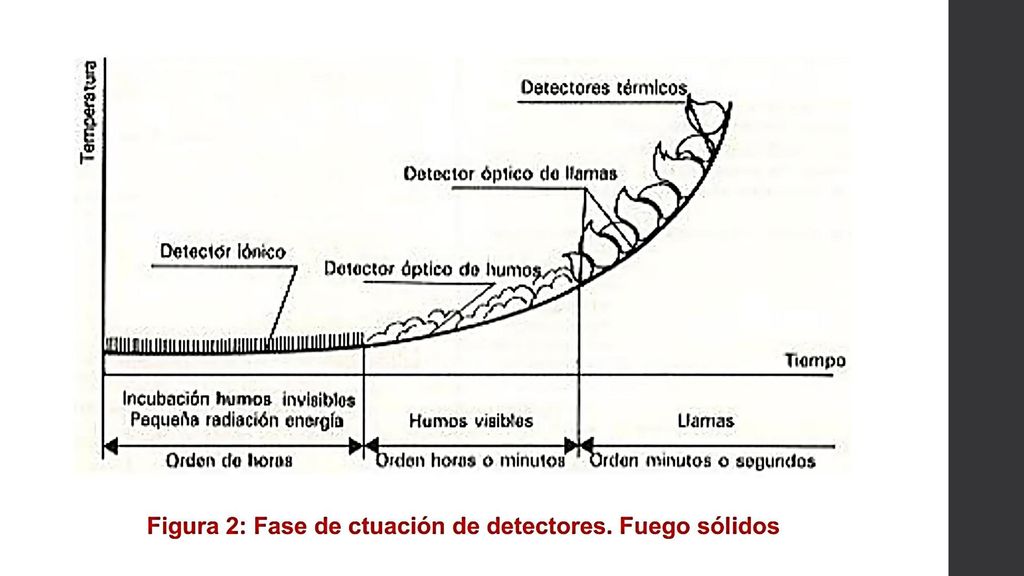

6

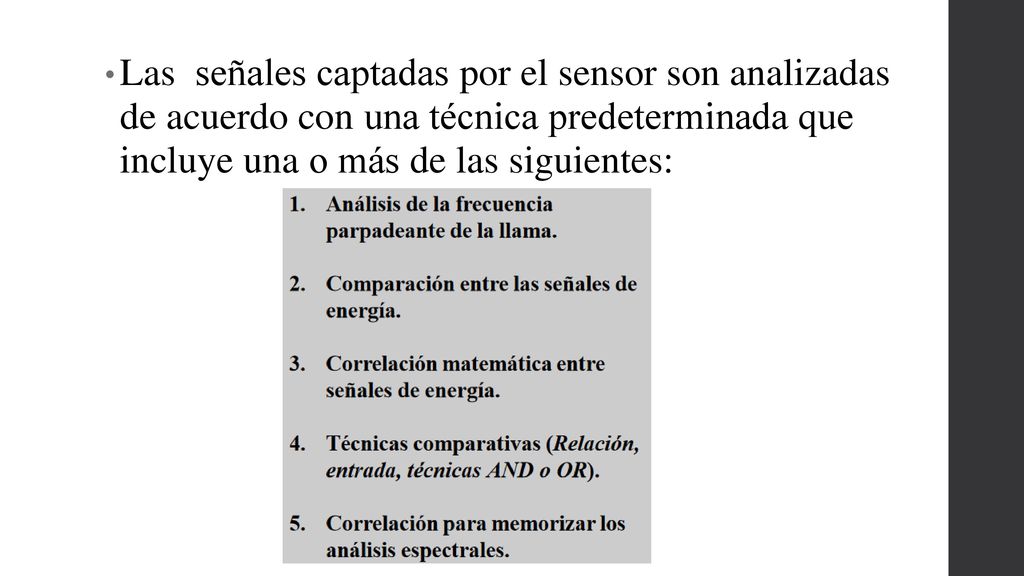

7 Las señales captadas por el sensor son analizadas de acuerdo con una técnica predeterminada que incluye una o más de las siguientes:

8

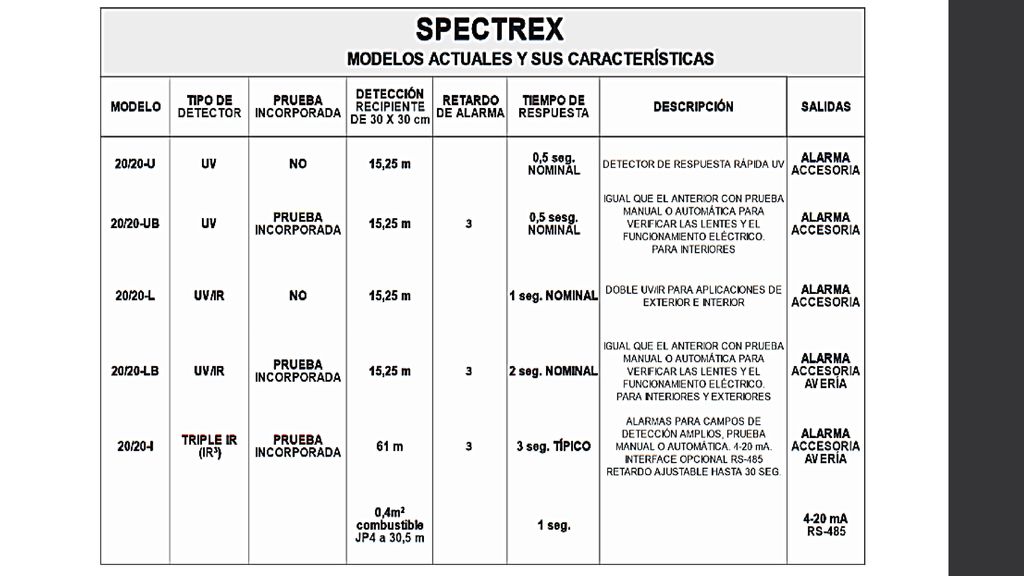

9

10

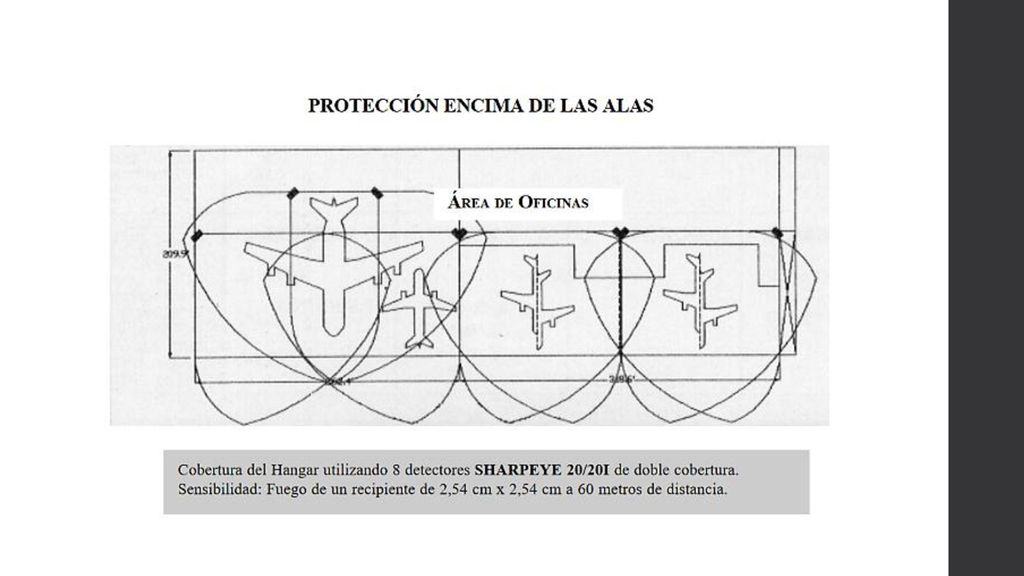

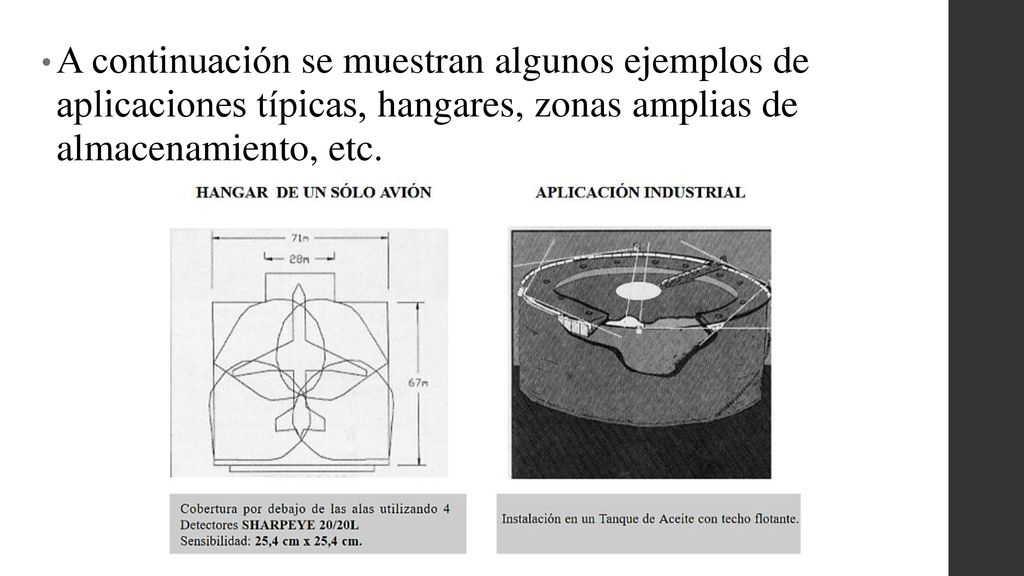

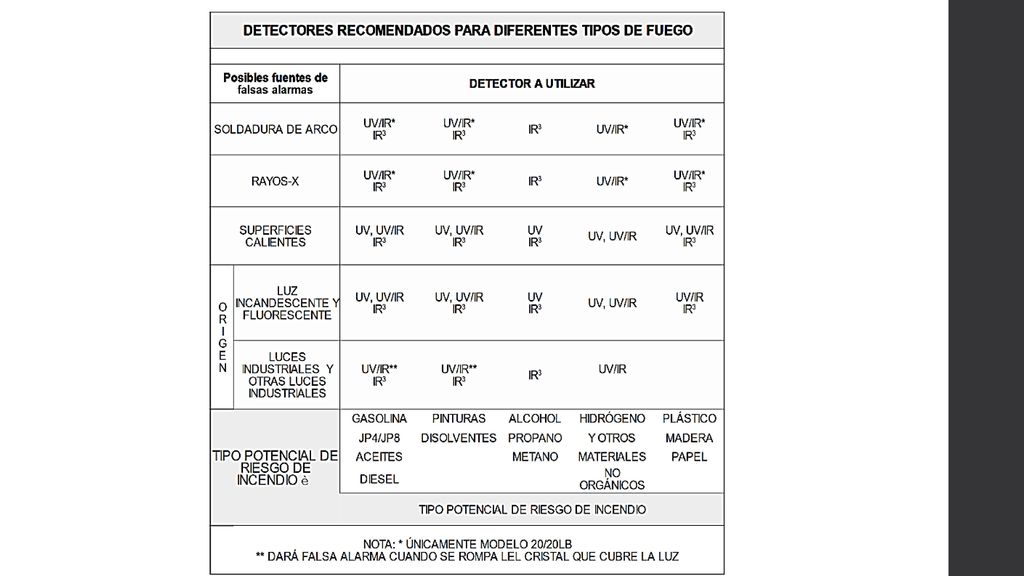

11 A continuación se muestran algunos ejemplos de aplicaciones típicas, hangares, zonas amplias de almacenamiento, etc.

12

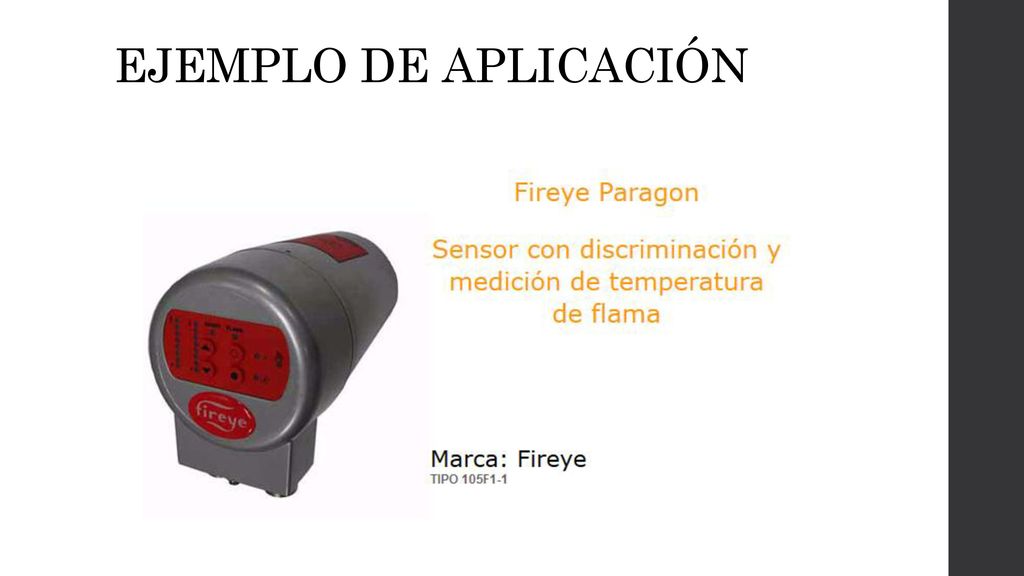

13 EJEMPLO DE APLICACIÓN

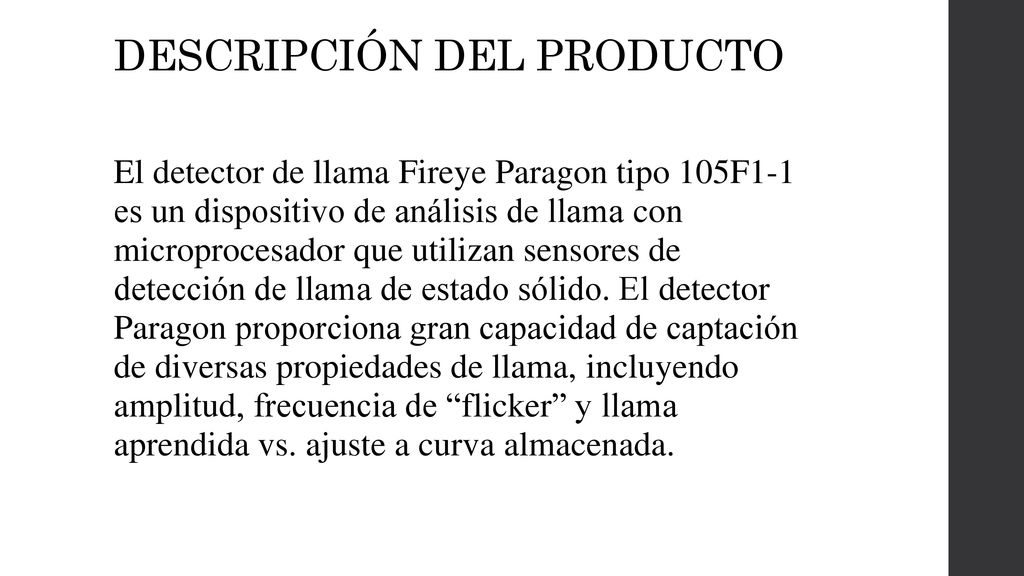

14 DESCRIPCIÓN DEL PRODUCTO
El detector de llama Fireye Paragon tipo 105F1-1 es un dispositivo de análisis de llama con microprocesador que utilizan sensores de detección de llama de estado sólido. El detector Paragon proporciona gran capacidad de captación de diversas propiedades de llama, incluyendo amplitud, frecuencia de “flicker” y llama aprendida vs. ajuste a curva almacenada.

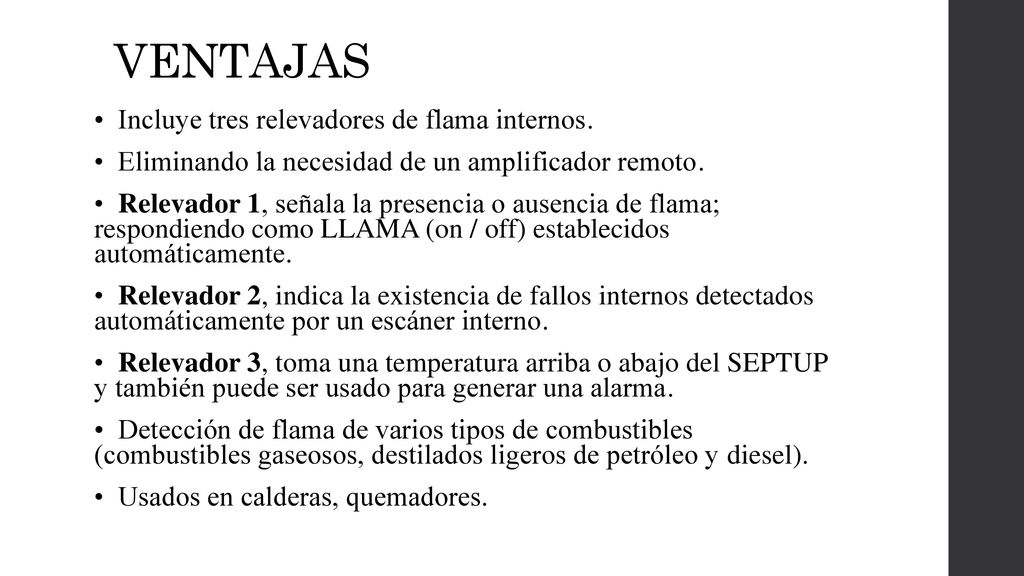

15 VENTAJAS • Incluye tres relevadores de flama internos.
• Eliminando la necesidad de un amplificador remoto. • Relevador 1, señala la presencia o ausencia de flama; respondiendo como LLAMA (on / off) establecidos automáticamente. • Relevador 2, indica la existencia de fallos internos detectados automáticamente por un escáner interno. • Relevador 3, toma una temperatura arriba o abajo del SEPTUP y también puede ser usado para generar una alarma. • Detección de flama de varios tipos de combustibles (combustibles gaseosos, destilados ligeros de petróleo y diesel). • Usados en calderas, quemadores.

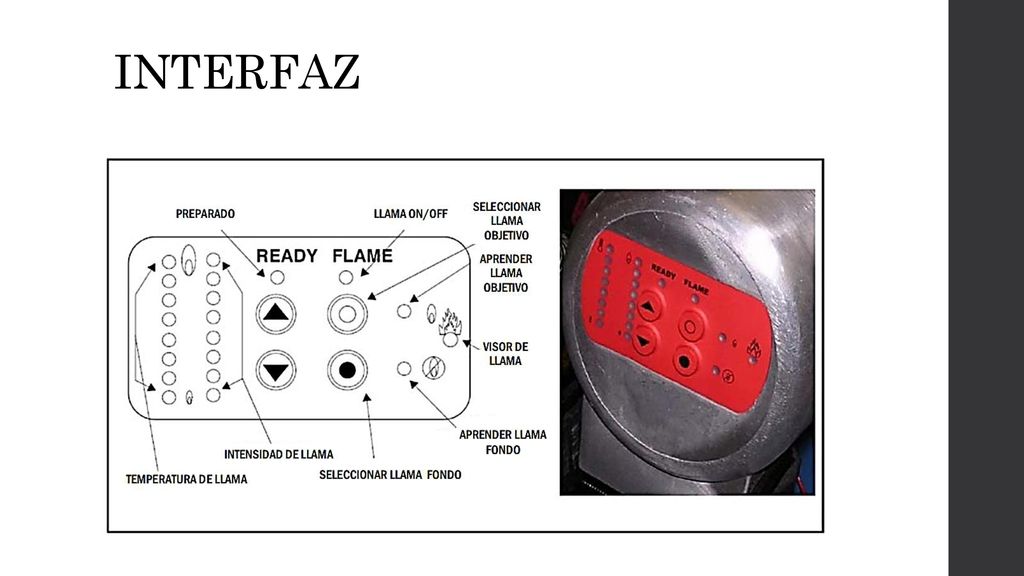

16 INTERFAZ

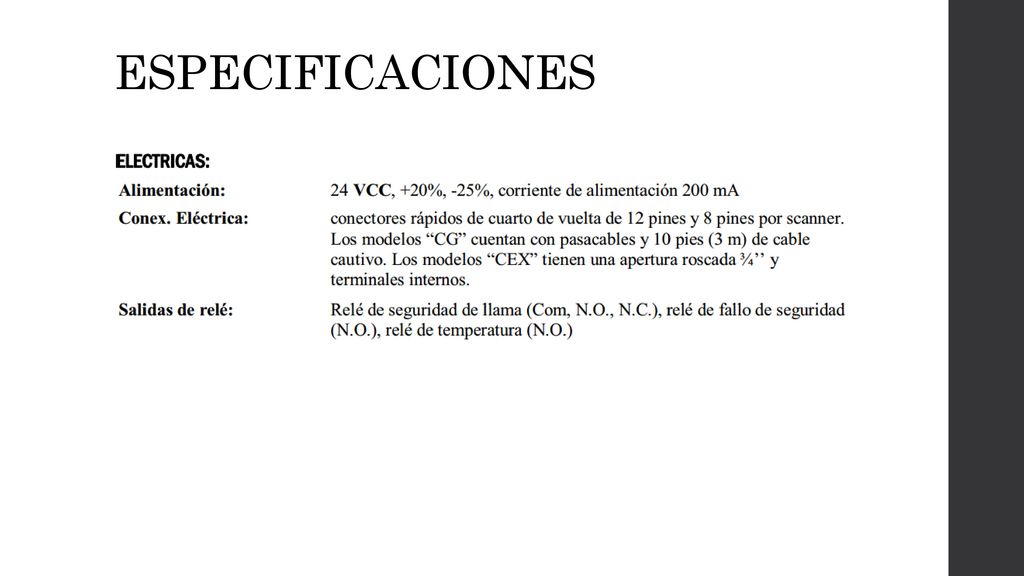

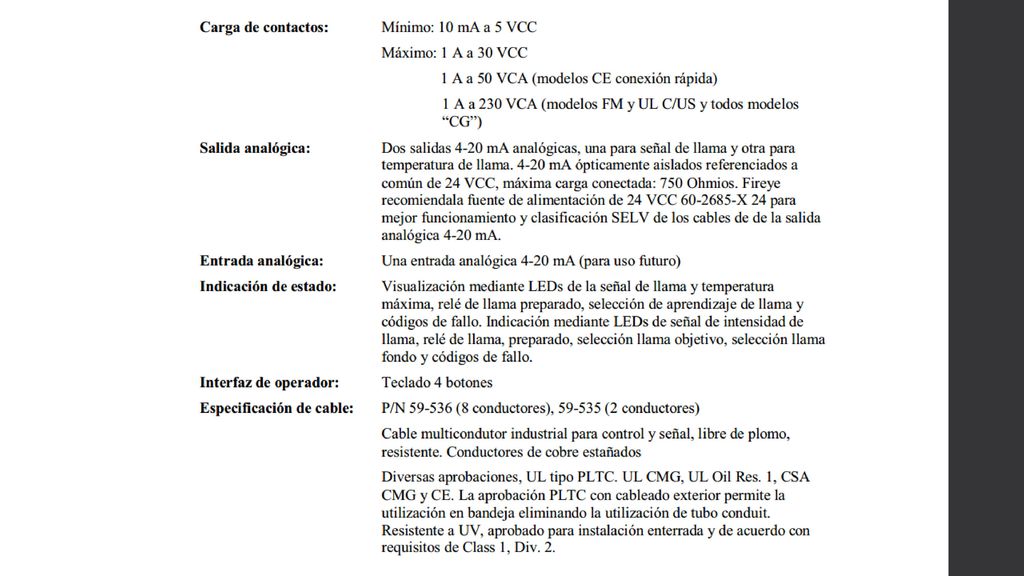

17 ESPECIFICACIONES

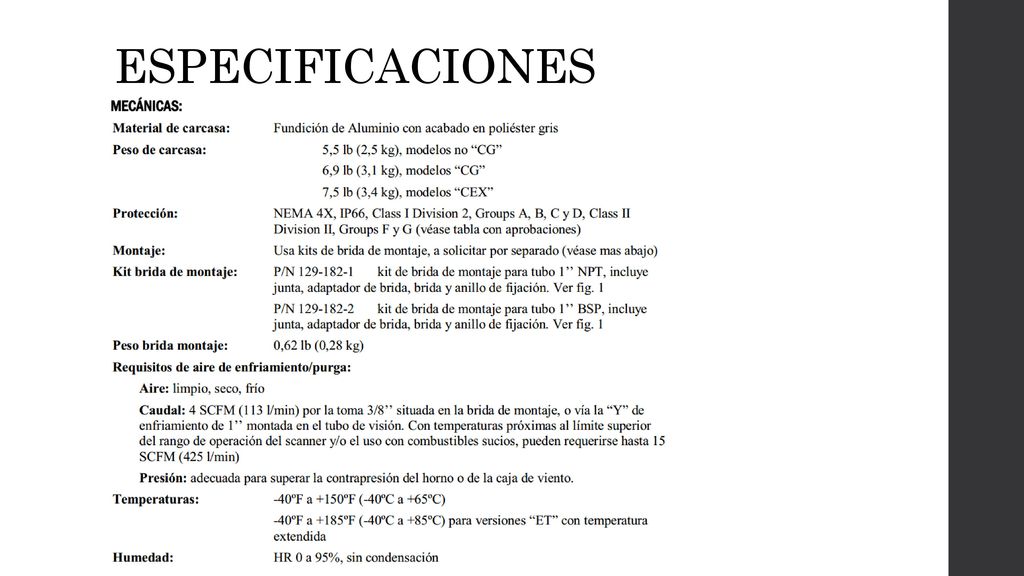

18 ESPECIFICACIONES

19

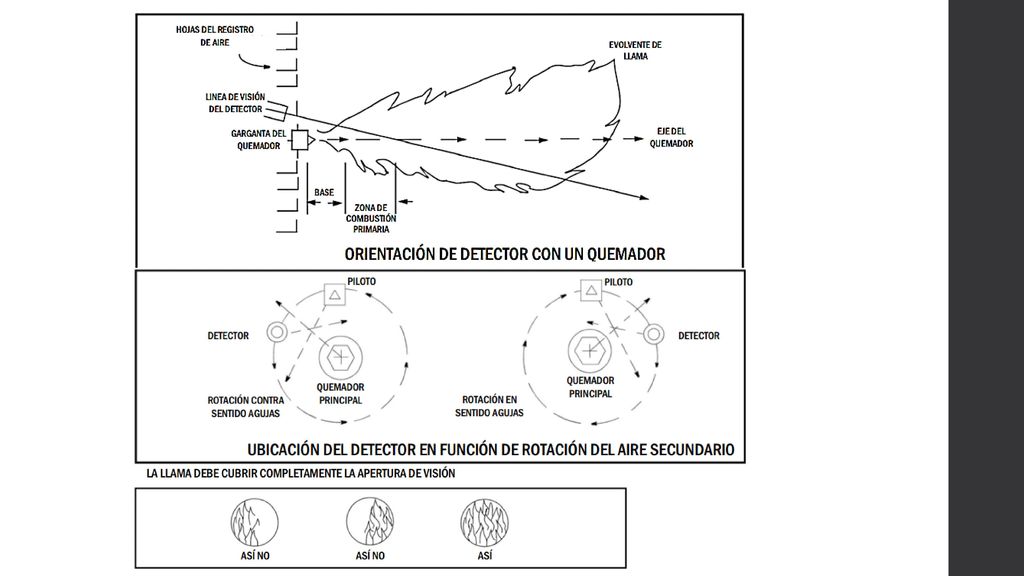

20

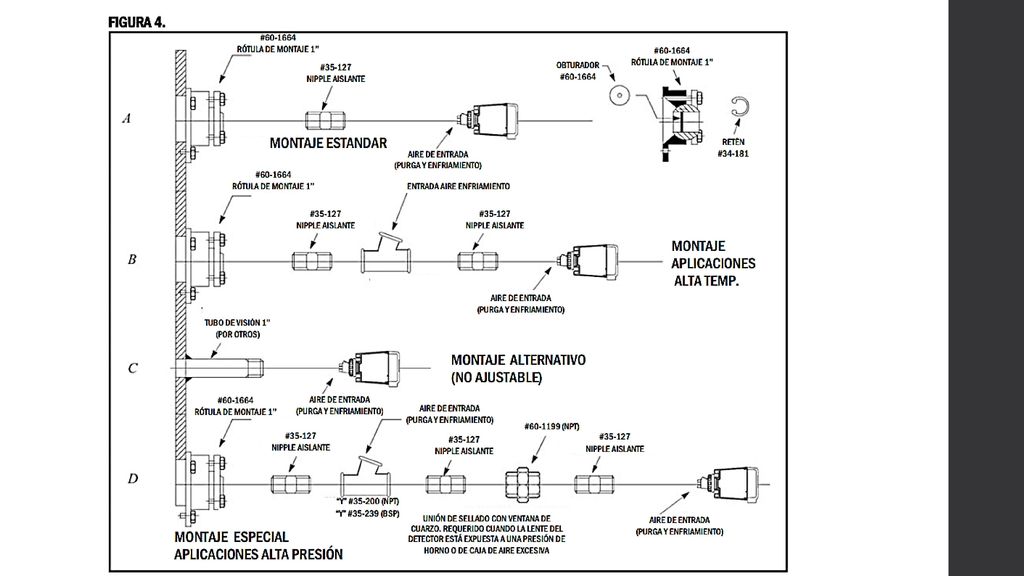

21

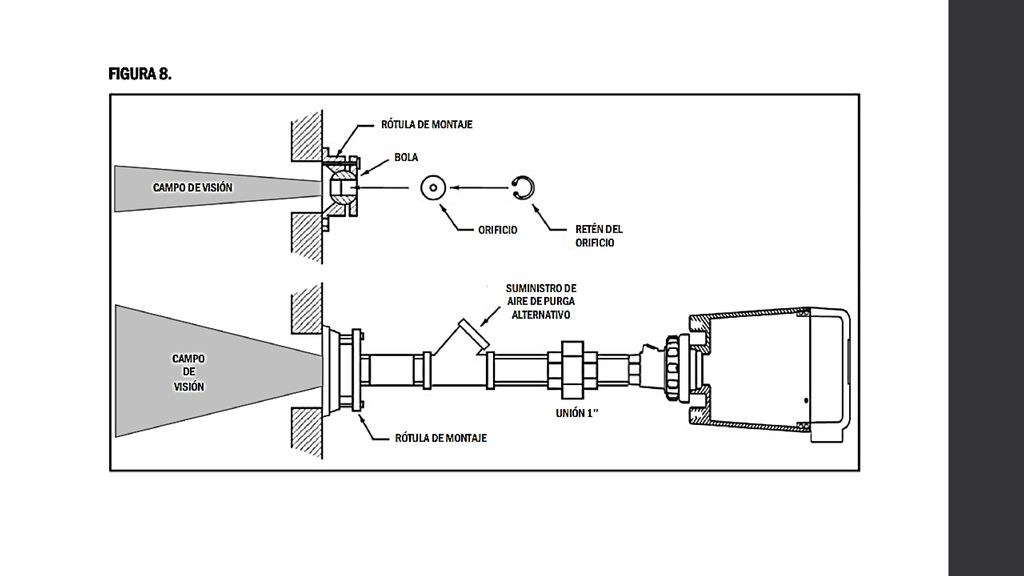

22

23 TEMPERATURA DE LLAMA El detector Paragon mide la temperatura media de llama dentro del campo de visión del detector. Esto permite al usuario evaluar la temperatura en el momento de puesto en servicio y evaluar las variaciones en tiempo real. La temperatura de llama puede utilizarse como una indicación del rendimiento de la combustión según mostrado en el gráfico siguiente.

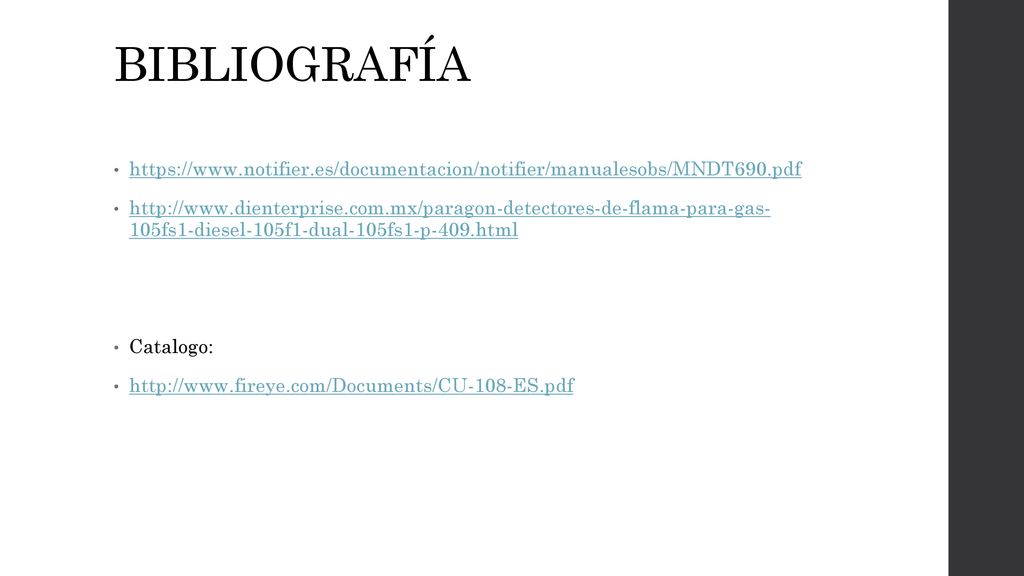

24 BIBLIOGRAFÍA 105fs1-diesel-105f1-dual-105fs1-p-409.html Catalogo:
