1 Relevador de comprobación o bloqueo condicionado
PROTECCIONES DE SISTEMAS ELÉCTRICOS DE POTENCIA POR: Ramírez Hernández Betel gpe.

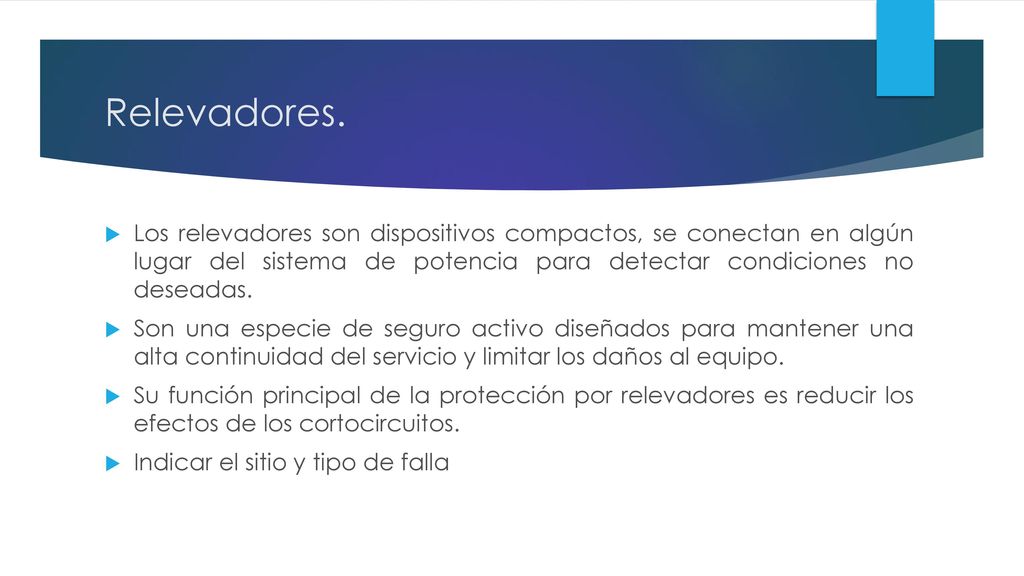

2 Relevadores. Los relevadores son dispositivos compactos, se conectan en algún lugar del sistema de potencia para detectar condiciones no deseadas. Son una especie de seguro activo diseñados para mantener una alta continuidad del servicio y limitar los daños al equipo. Su función principal de la protección por relevadores es reducir los efectos de los cortocircuitos. Indicar el sitio y tipo de falla

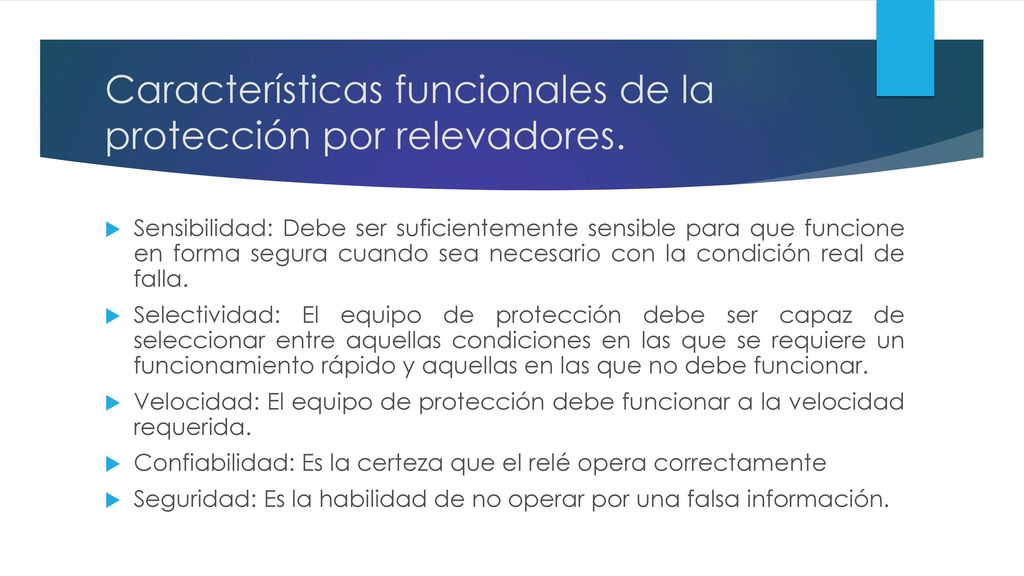

3 Características funcionales de la protección por relevadores.
Sensibilidad: Debe ser suficientemente sensible para que funcione en forma segura cuando sea necesario con la condición real de falla. Selectividad: El equipo de protección debe ser capaz de seleccionar entre aquellas condiciones en las que se requiere un funcionamiento rápido y aquellas en las que no debe funcionar. Velocidad: El equipo de protección debe funcionar a la velocidad requerida. Confiabilidad: Es la certeza que el relé opera correctamente Seguridad: Es la habilidad de no operar por una falsa información.

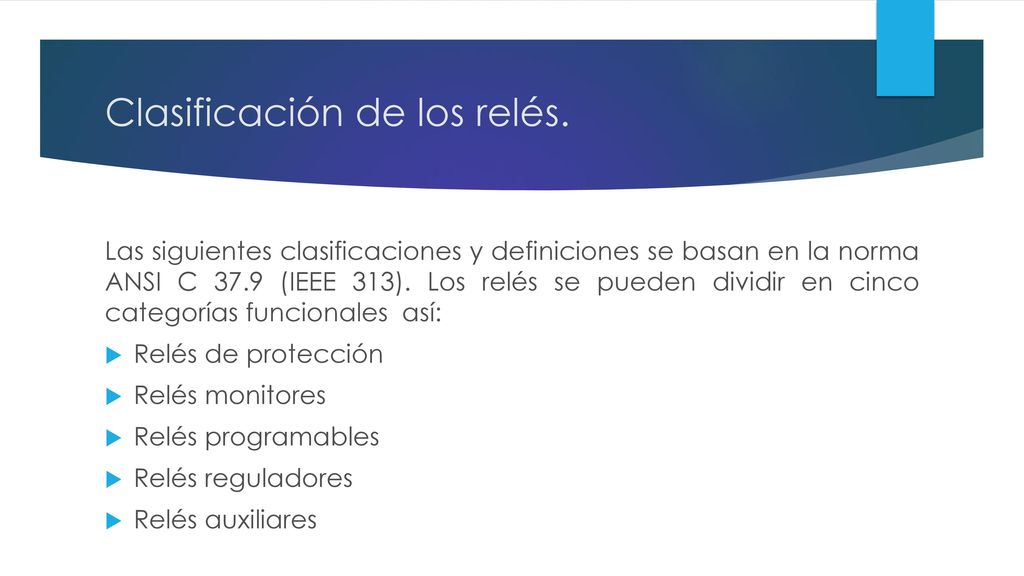

4 Clasificación de los relés.
Las siguientes clasificaciones y definiciones se basan en la norma ANSI C 37.9 (IEEE 313). Los relés se pueden dividir en cinco categorías funcionales así: Relés de protección Relés monitores Relés programables Relés reguladores Relés auxiliares

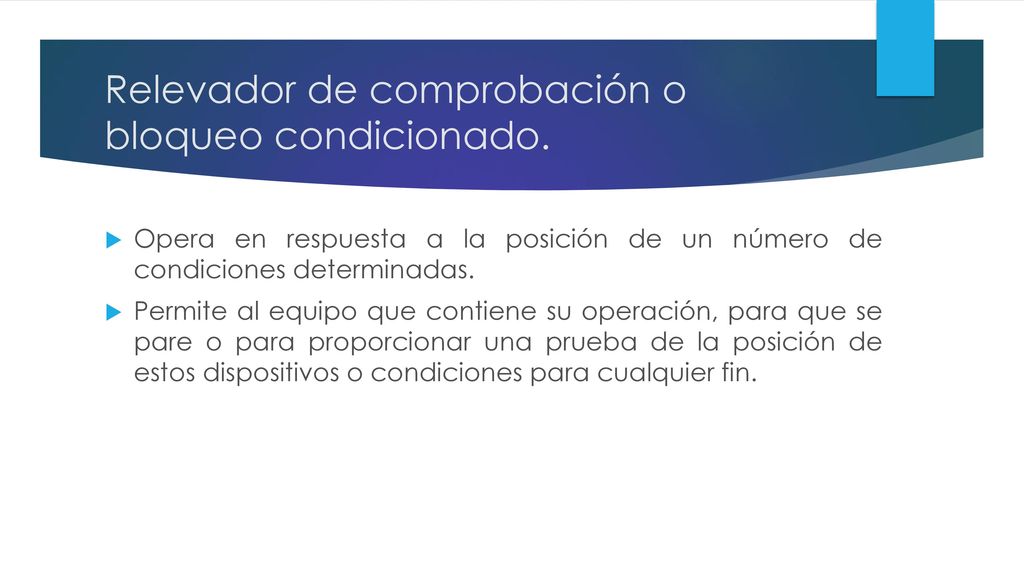

5 Relevador de comprobación o bloqueo condicionado.
Opera en respuesta a la posición de un número de condiciones determinadas. Permite al equipo que contiene su operación, para que se pare o para proporcionar una prueba de la posición de estos dispositivos o condiciones para cualquier fin.

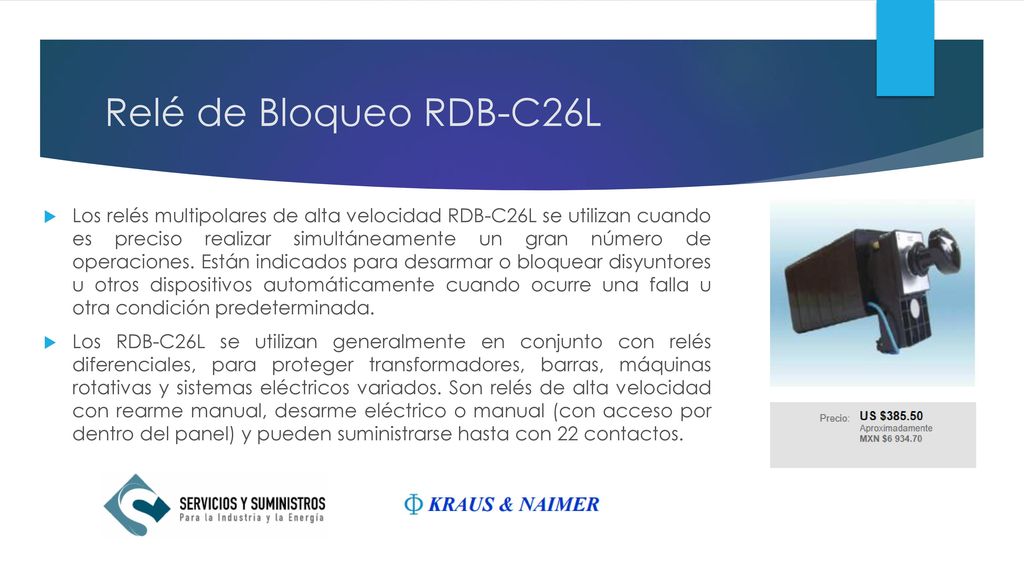

6 Relé de Bloqueo RDB-C26L Los relés multipolares de alta velocidad RDB-C26L se utilizan cuando es preciso realizar simultáneamente un gran número de operaciones. Están indicados para desarmar o bloquear disyuntores u otros dispositivos automáticamente cuando ocurre una falla u otra condición predeterminada. Los RDB-C26L se utilizan generalmente en conjunto con relés diferenciales, para proteger transformadores, barras, máquinas rotativas y sistemas eléctricos variados. Son relés de alta velocidad con rearme manual, desarme eléctrico o manual (con acceso por dentro del panel) y pueden suministrarse hasta con 22 contactos.

7

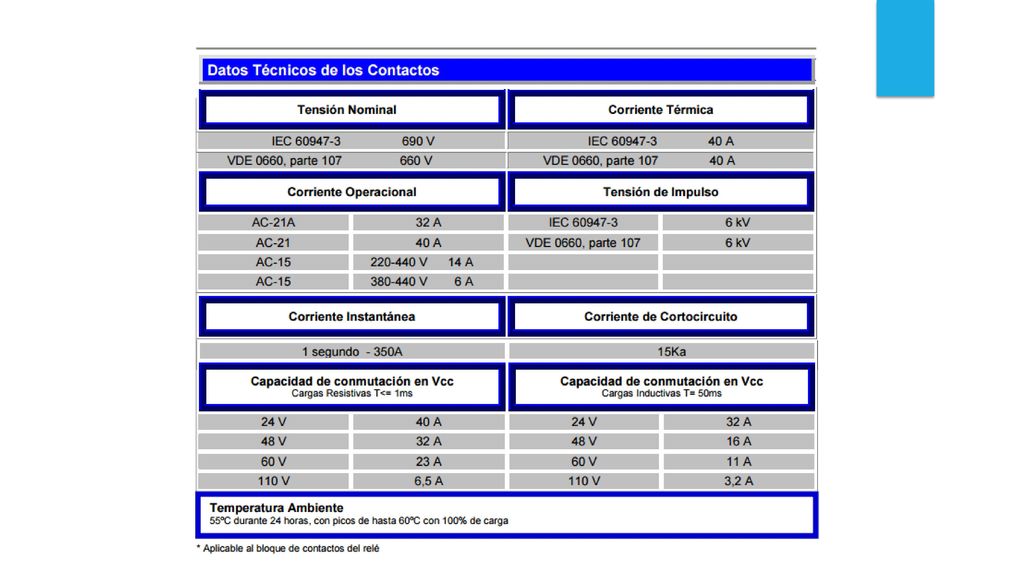

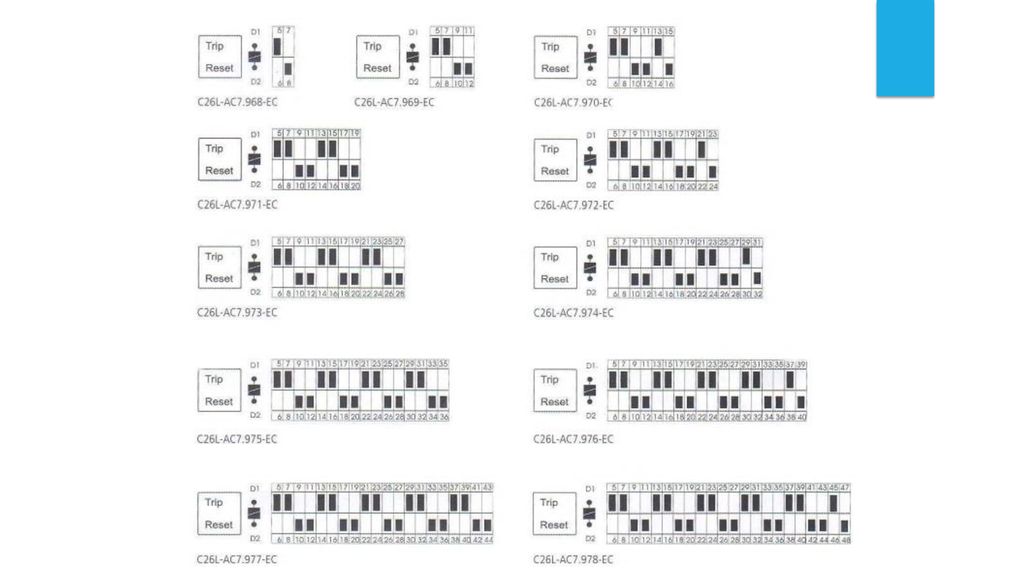

8

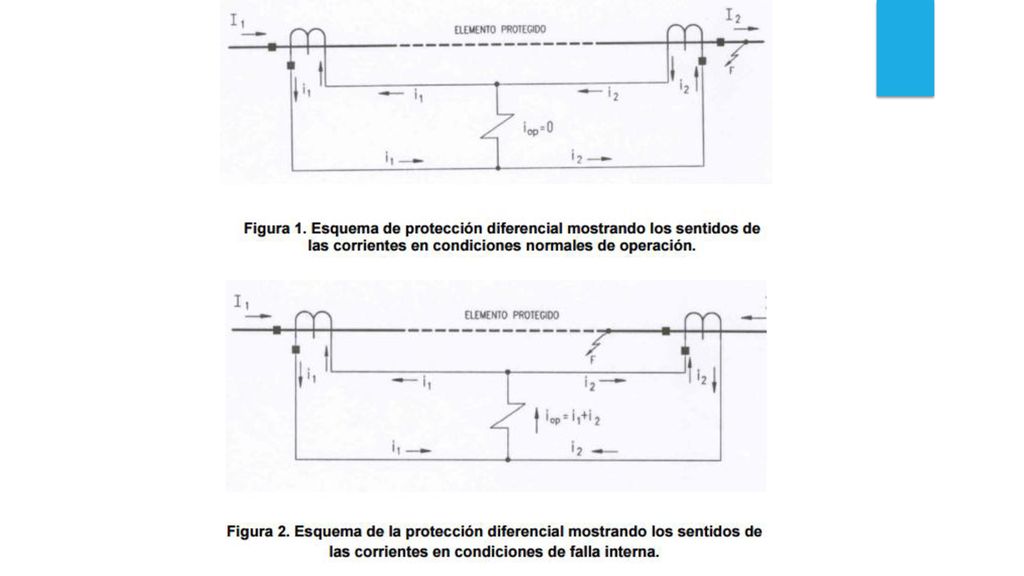

9

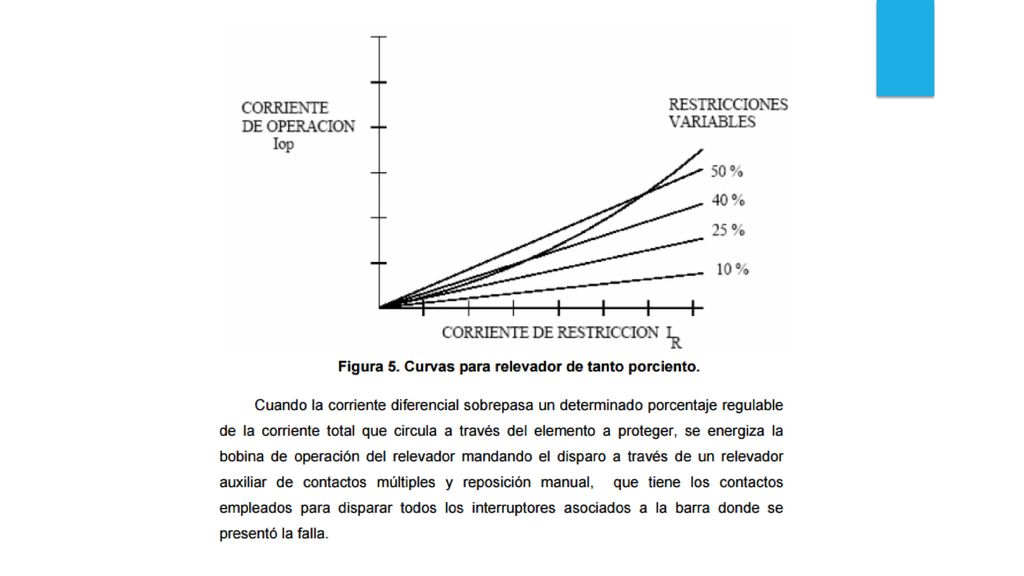

10
