Escalas Horizontal = 1 : 2 000 Vertical Ancho de vía 1 : 1

Presentación del tema: "Escalas Horizontal = 1 : 2 000 Vertical Ancho de vía 1 : 1"— Transcripción de la presentación:

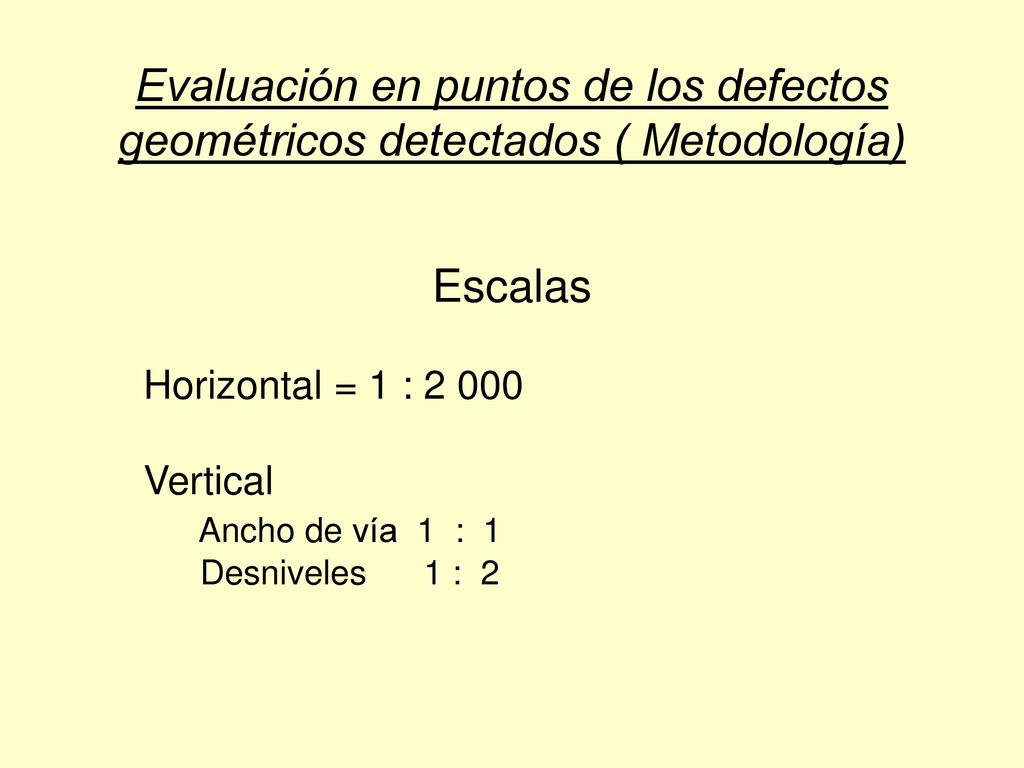

1 Evaluación en puntos de los defectos geométricos detectados ( Metodología)
Escalas Horizontal = 1 : 2 000 Vertical Ancho de vía 1 : 1 Desniveles : 2

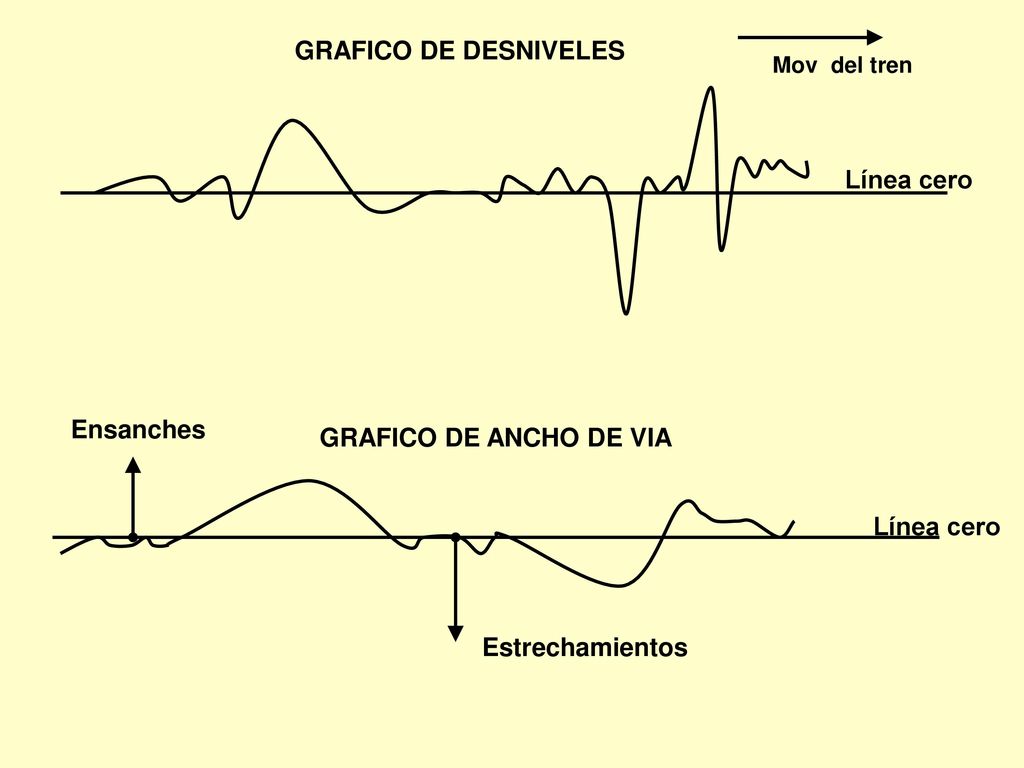

2 GRAFICO DE DESNIVELES GRAFICO DE ANCHO DE VIA
Mov del tren Línea cero GRAFICO DE ANCHO DE VIA Línea cero Ensanches Estrechamientos

3 Desniveles en curvas de transicion
TS SC CS ST Peralte Línea Cero

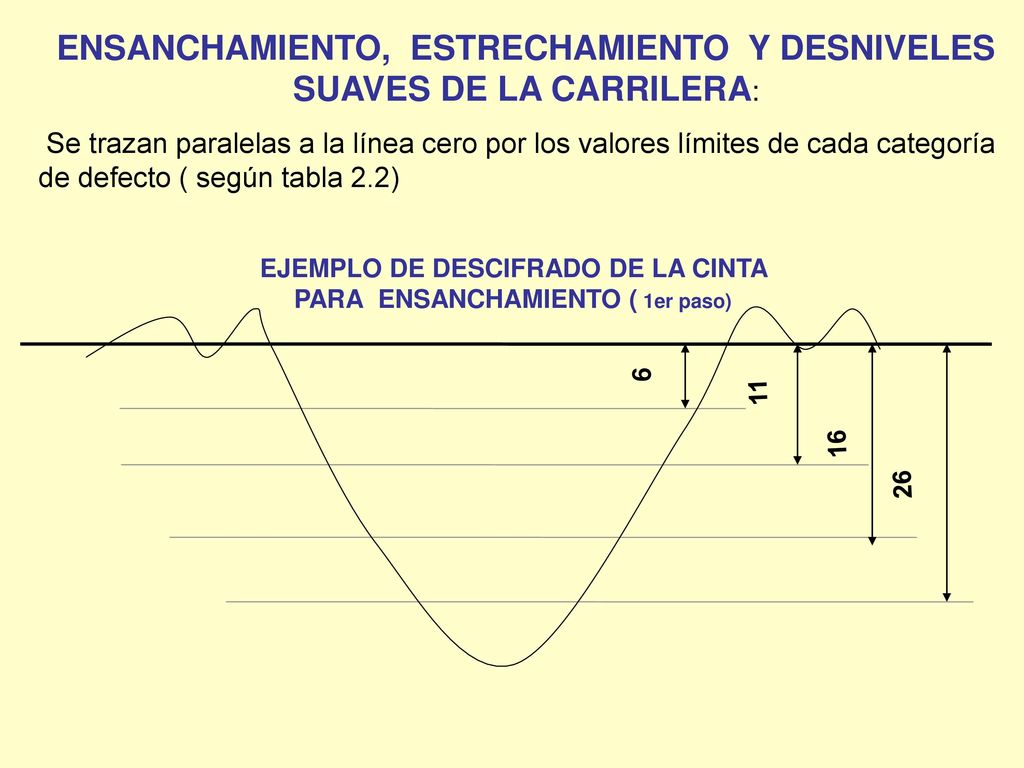

4 EJEMPLO DE DESCIFRADO DE LA CINTA PARA ENSANCHAMIENTO ( 1er paso)
ENSANCHAMIENTO, ESTRECHAMIENTO Y DESNIVELES SUAVES DE LA CARRILERA: Se trazan paralelas a la línea cero por los valores límites de cada categoría de defecto ( según tabla 2.2) 11 6 16 26 EJEMPLO DE DESCIFRADO DE LA CINTA PARA ENSANCHAMIENTO ( 1er paso)

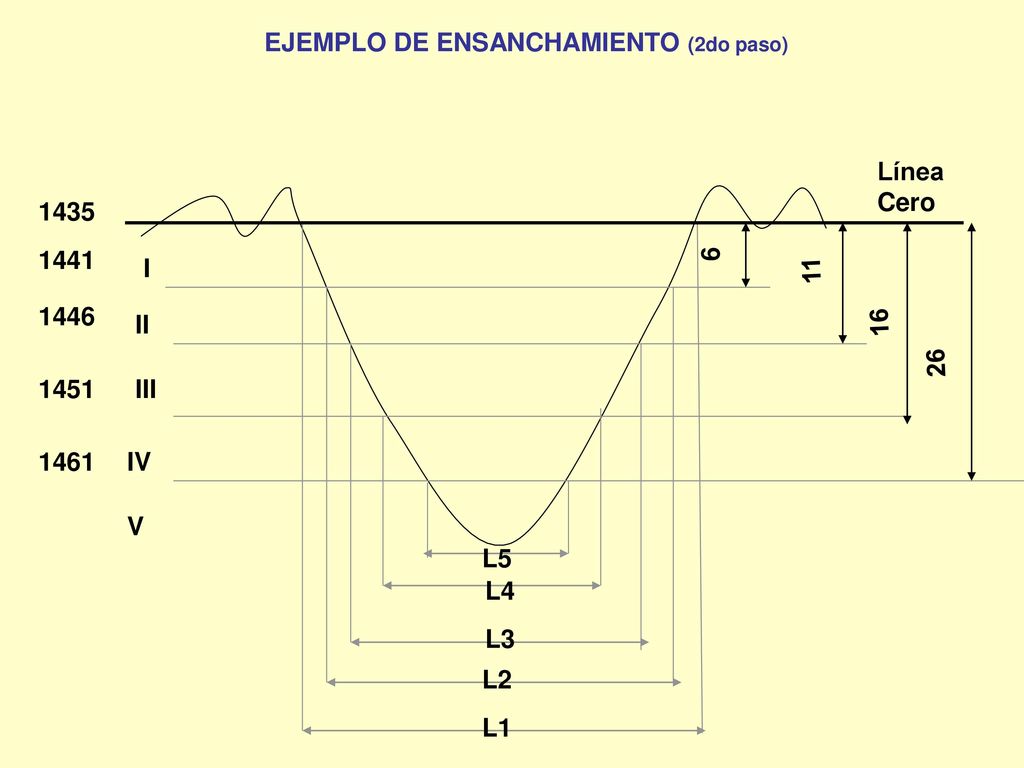

5 EJEMPLO DE ENSANCHAMIENTO (2do paso)
Línea Cero 1435 6 1441 I 11 1446 II 16 26 1451 III 1461 IV V L5 L4 L3 L2 L1

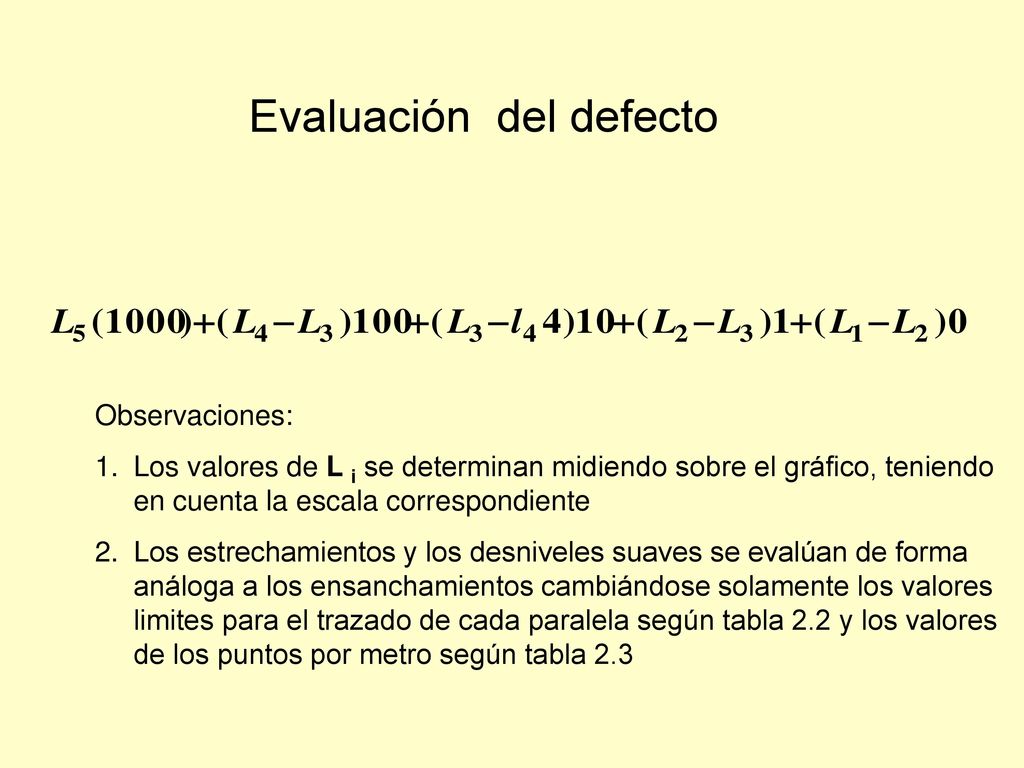

6 Evaluación del defecto
Observaciones: Los valores de L i se determinan midiendo sobre el gráfico, teniendo en cuenta la escala correspondiente Los estrechamientos y los desniveles suaves se evalúan de forma análoga a los ensanchamientos cambiándose solamente los valores limites para el trazado de cada paralela según tabla 2.2 y los valores de los puntos por metro según tabla 2.3

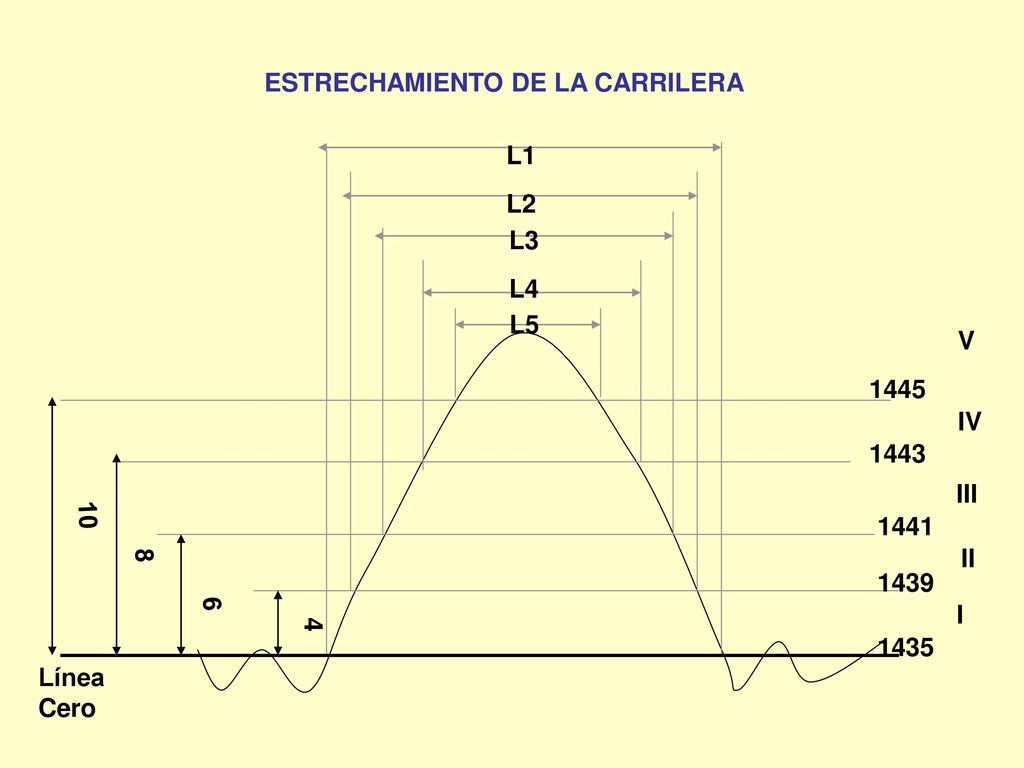

7 ESTRECHAMIENTO DE LA CARRILERA
V 1445 IV 1443 III 10 1441 8 II 1439 6 I 4 1435 Línea Cero

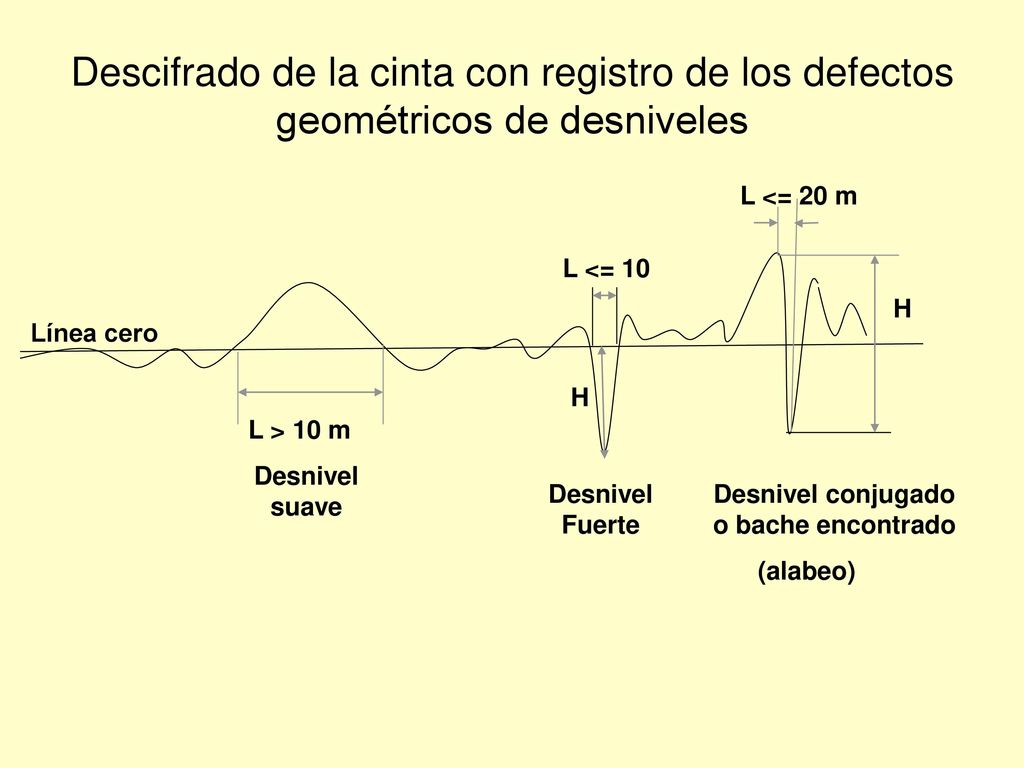

8 Desnivel conjugado o bache encontrado
Descifrado de la cinta con registro de los defectos geométricos de desniveles L <= 20 m L <= 10 H Línea cero H L > 10 m Desnivel suave Desnivel Fuerte Desnivel conjugado o bache encontrado (alabeo)

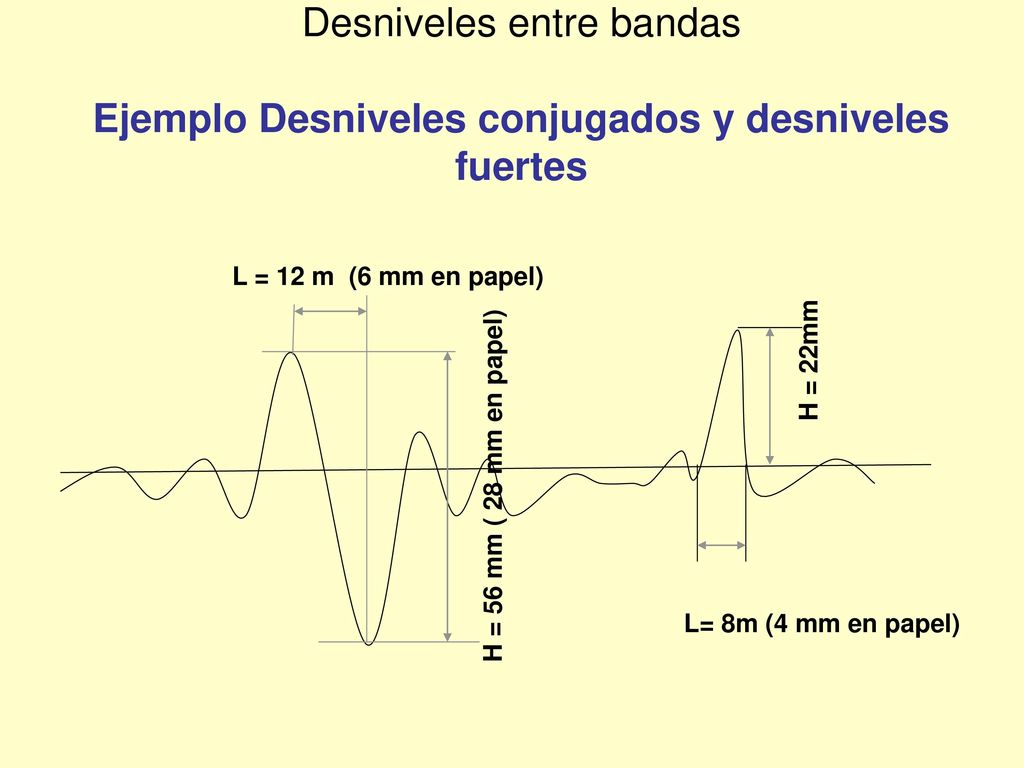

9 Desniveles entre bandas Ejemplo Desniveles conjugados y desniveles fuertes
L = 12 m (6 mm en papel) H = 22mm H = 56 mm ( 28 mm en papel) L= 8m (4 mm en papel)

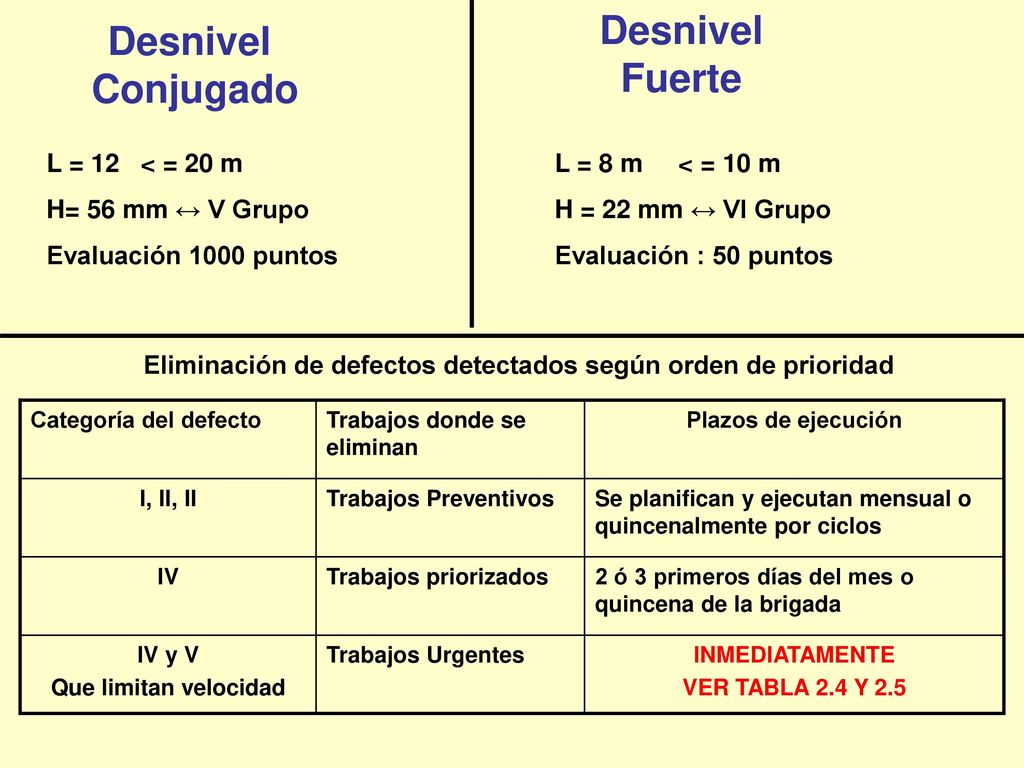

10 Desnivel Conjugado Desnivel Fuerte
L = 12 < = 20 m H= 56 mm ↔ V Grupo Evaluación 1000 puntos L = 8 m < = 10 m H = 22 mm ↔ VI Grupo Evaluación : 50 puntos Eliminación de defectos detectados según orden de prioridad Categoría del defecto Trabajos donde se eliminan Plazos de ejecución I, II, II Trabajos Preventivos Se planifican y ejecutan mensual o quincenalmente por ciclos IV Trabajos priorizados 2 ó 3 primeros días del mes o quincena de la brigada IV y V Que limitan velocidad Trabajos Urgentes INMEDIATAMENTE VER TABLA 2.4 Y 2.5

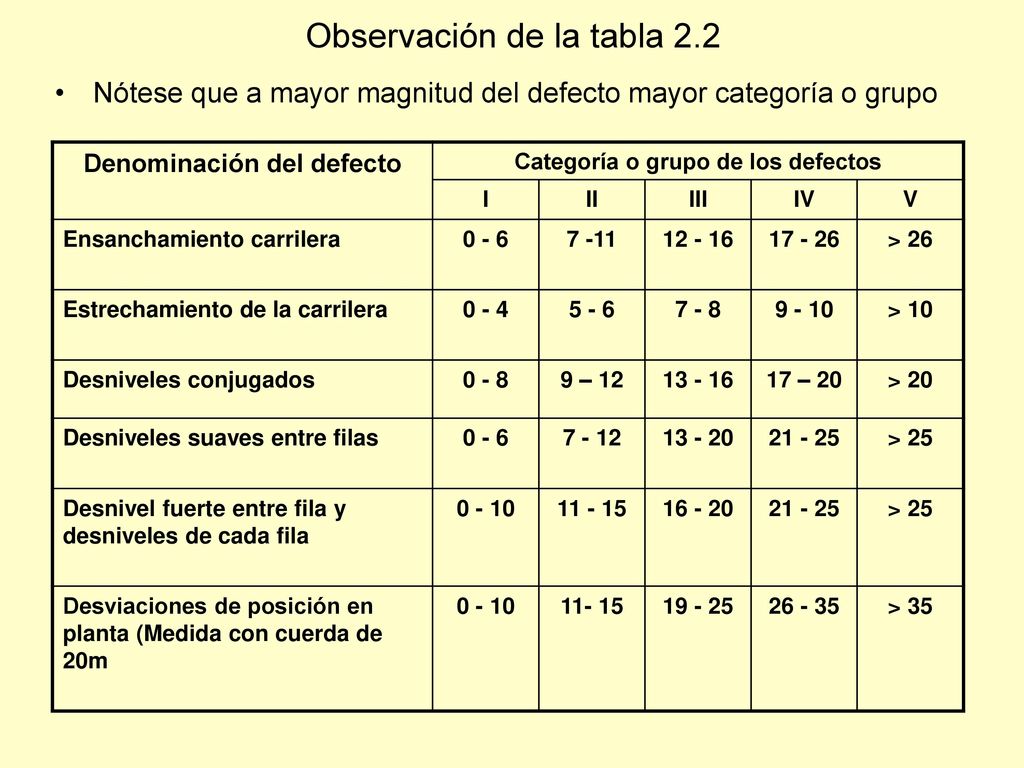

11 Observación de la tabla 2.2
Nótese que a mayor magnitud del defecto mayor categoría o grupo Denominación del defecto Categoría o grupo de los defectos I II III IV V Ensanchamiento carrilera 0 - 6 7 -11 > 26 Estrechamiento de la carrilera 0 - 4 5 - 6 7 - 8 9 - 10 > 10 Desniveles conjugados 0 - 8 9 – 12 17 – 20 > 20 Desniveles suaves entre filas 7 - 12 > 25 Desnivel fuerte entre fila y desniveles de cada fila 0 - 10 Desviaciones de posición en planta (Medida con cuerda de 20m 11- 15 > 35

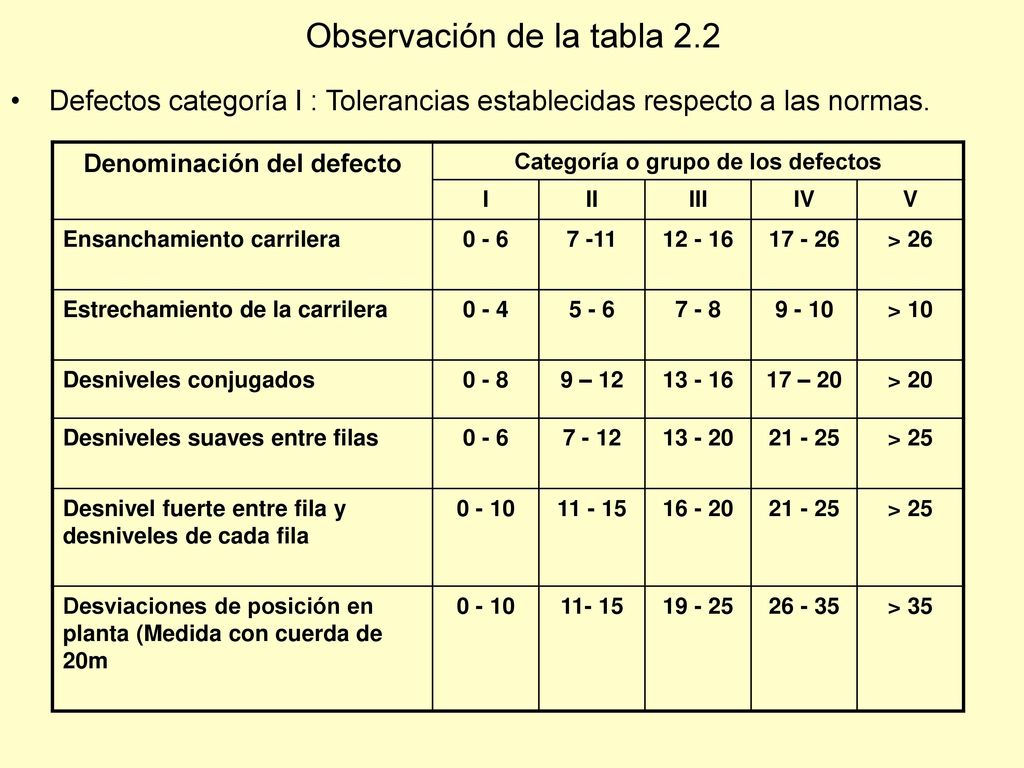

12 Observación de la tabla 2.2
Defectos categoría I : Tolerancias establecidas respecto a las normas. Denominación del defecto Categoría o grupo de los defectos I II III IV V Ensanchamiento carrilera 0 - 6 7 -11 > 26 Estrechamiento de la carrilera 0 - 4 5 - 6 7 - 8 9 - 10 > 10 Desniveles conjugados 0 - 8 9 – 12 17 – 20 > 20 Desniveles suaves entre filas 7 - 12 > 25 Desnivel fuerte entre fila y desniveles de cada fila 0 - 10 Desviaciones de posición en planta (Medida con cuerda de 20m 11- 15 > 35

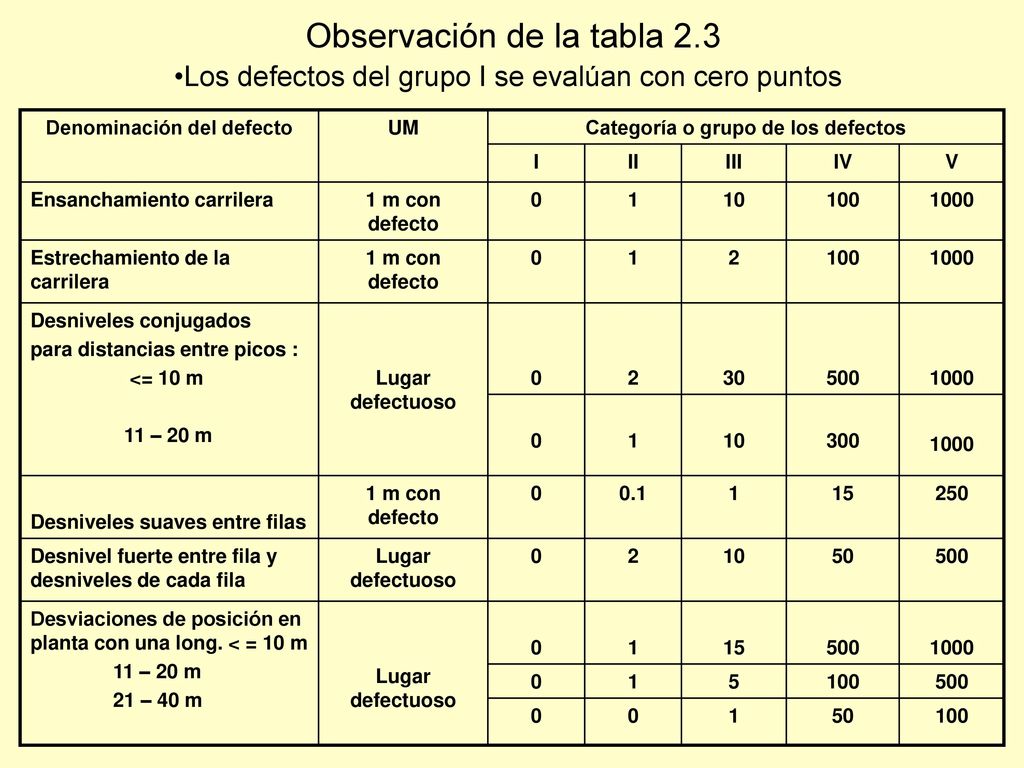

13 Denominación del defecto Categoría o grupo de los defectos
Observación de la tabla 2.3 •Los defectos del grupo I se evalúan con cero puntos Denominación del defecto UM Categoría o grupo de los defectos I II III IV V Ensanchamiento carrilera 1 m con defecto 1 10 100 1000 Estrechamiento de la carrilera 2 Desniveles conjugados para distancias entre picos : <= 10 m 11 – 20 m Lugar defectuoso 30 500 300 Desniveles suaves entre filas 0.1 15 250 Desnivel fuerte entre fila y desniveles de cada fila 50 Desviaciones de posición en planta con una long. < = 10 m 21 – 40 m 5

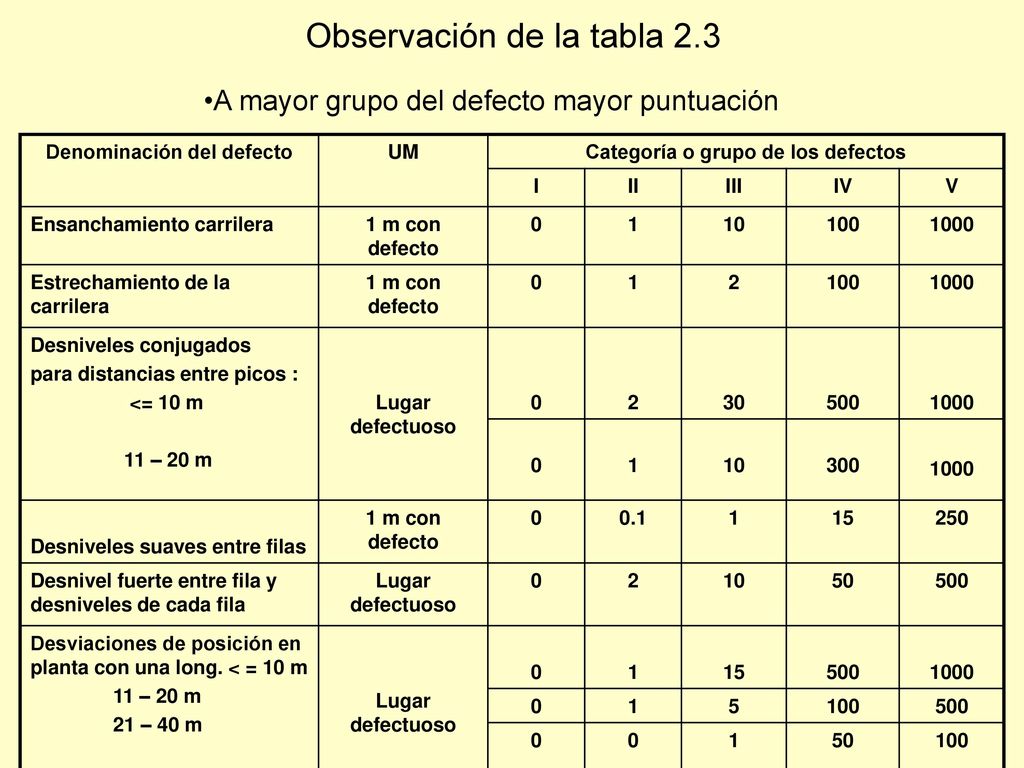

14 Denominación del defecto Categoría o grupo de los defectos
Observación de la tabla 2.3 •A mayor grupo del defecto mayor puntuación Denominación del defecto UM Categoría o grupo de los defectos I II III IV V Ensanchamiento carrilera 1 m con defecto 1 10 100 1000 Estrechamiento de la carrilera 2 Desniveles conjugados para distancias entre picos : <= 10 m 11 – 20 m Lugar defectuoso 30 500 300 Desniveles suaves entre filas 0.1 15 250 Desnivel fuerte entre fila y desniveles de cada fila 50 Desviaciones de posición en planta con una long. < = 10 m 21 – 40 m 5
