INSTALACIÓN SOLAR FOTOVOLTAICA DE AUTOCONSUMO PARA EL COLEGIO “CERVANTES”
ALEXANDRE ANDRÉS GRAU GRADO EN INGENIERÍA ELÉCTRICA
2
GUIÓN Emplazamiento Elementos de consumo
Meses con menor/mayor radiación Configuración de la instalación Distribución de la instalación Esquema unifilar Ahorro energético Presupuesto Amortización
3

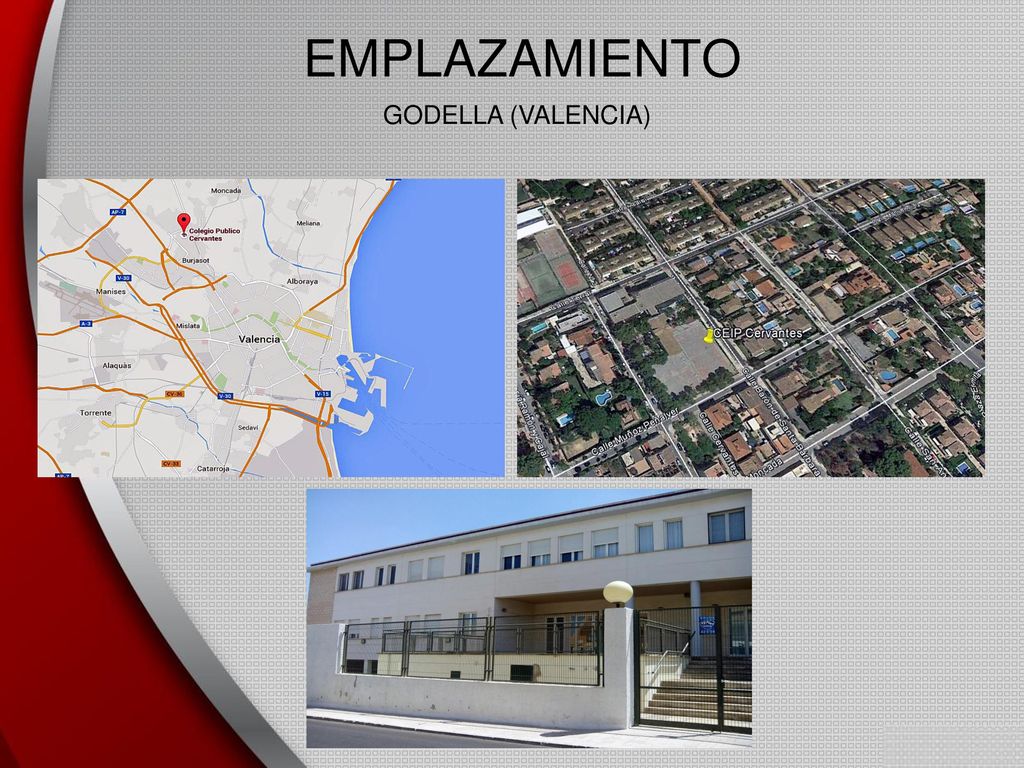

EMPLAZAMIENTO GODELLA (VALENCIA)
4

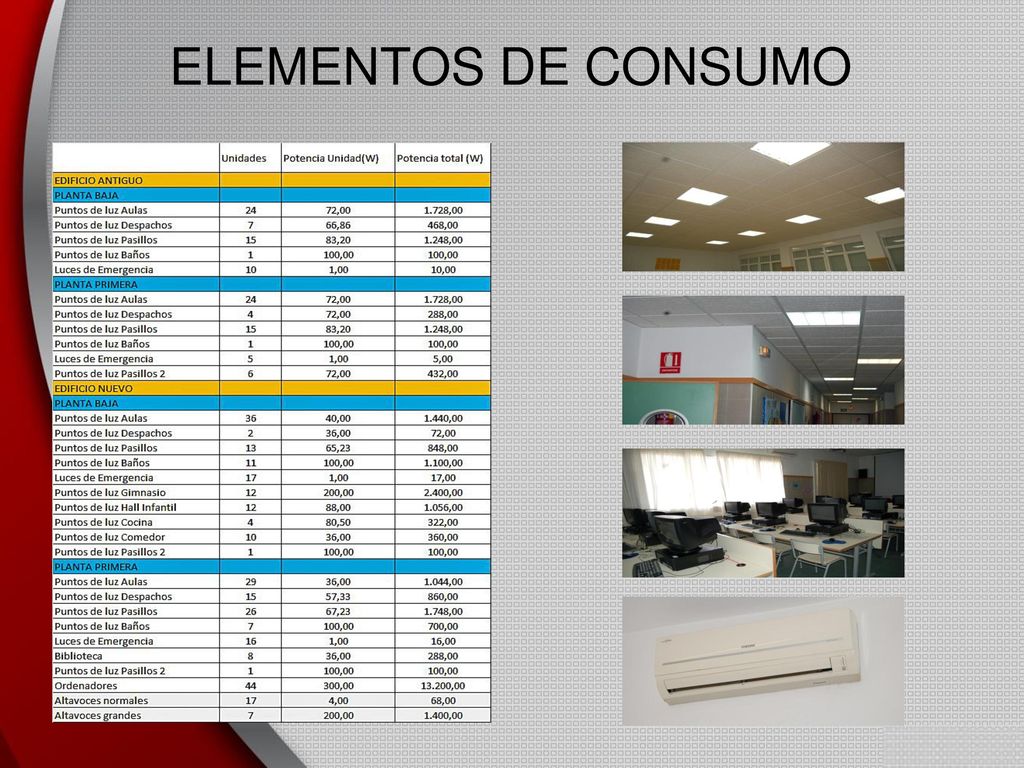

ELEMENTOS DE CONSUMO
5

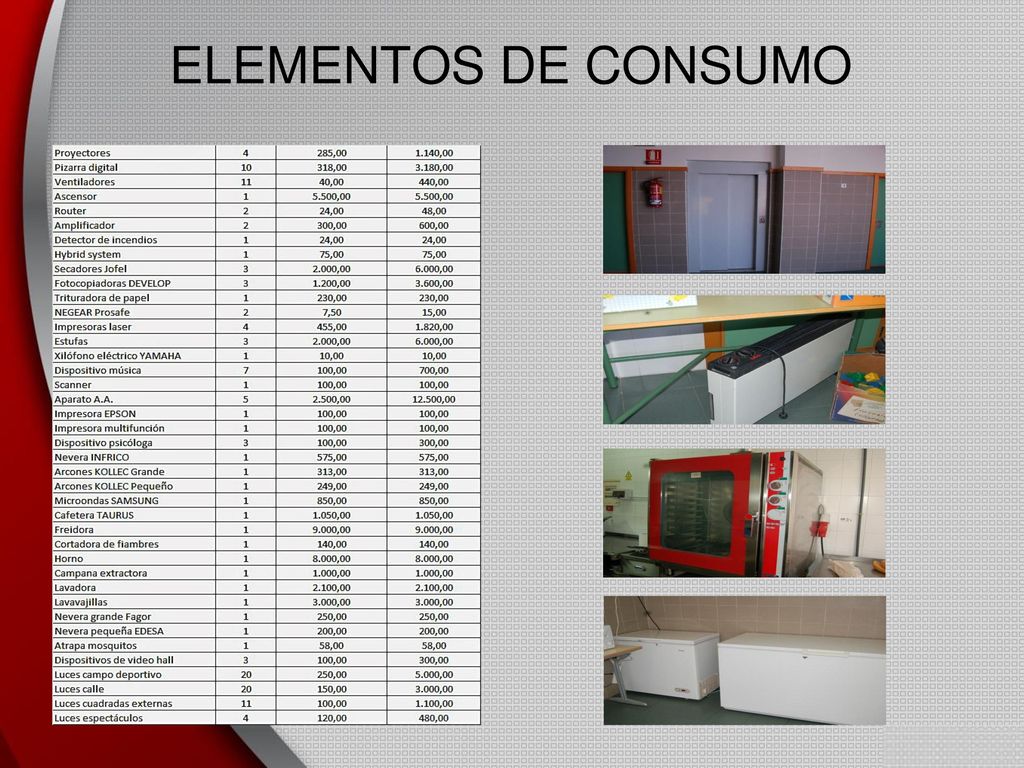

ELEMENTOS DE CONSUMO
6

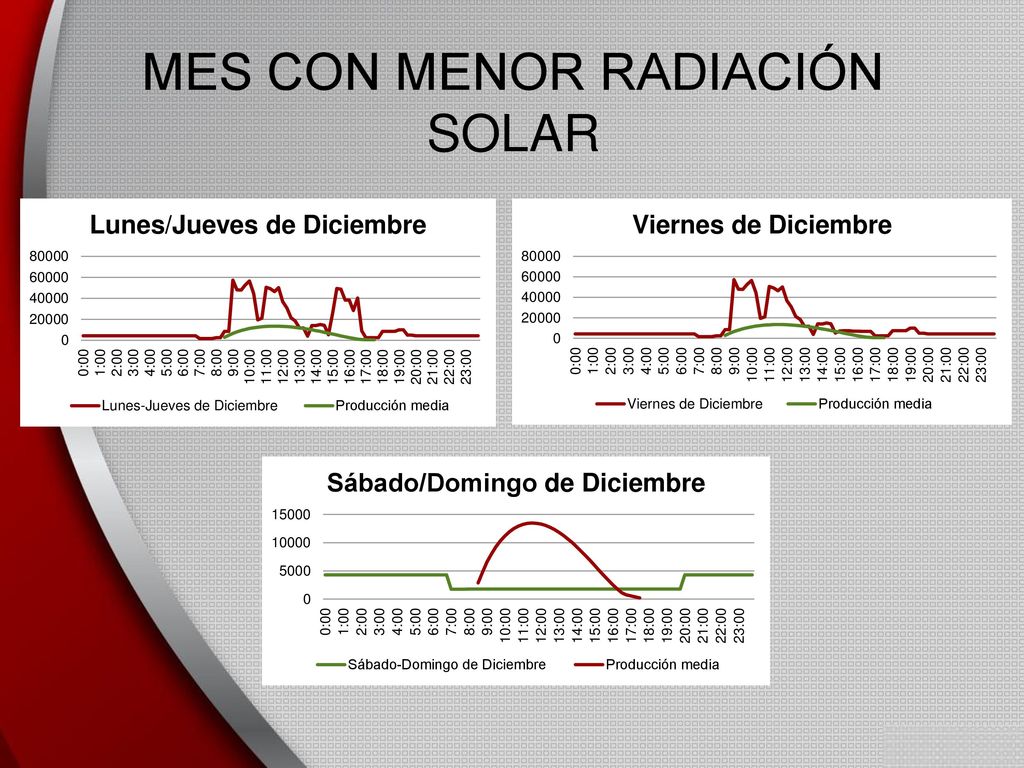

MES CON MENOR RADIACIÓN SOLAR
7

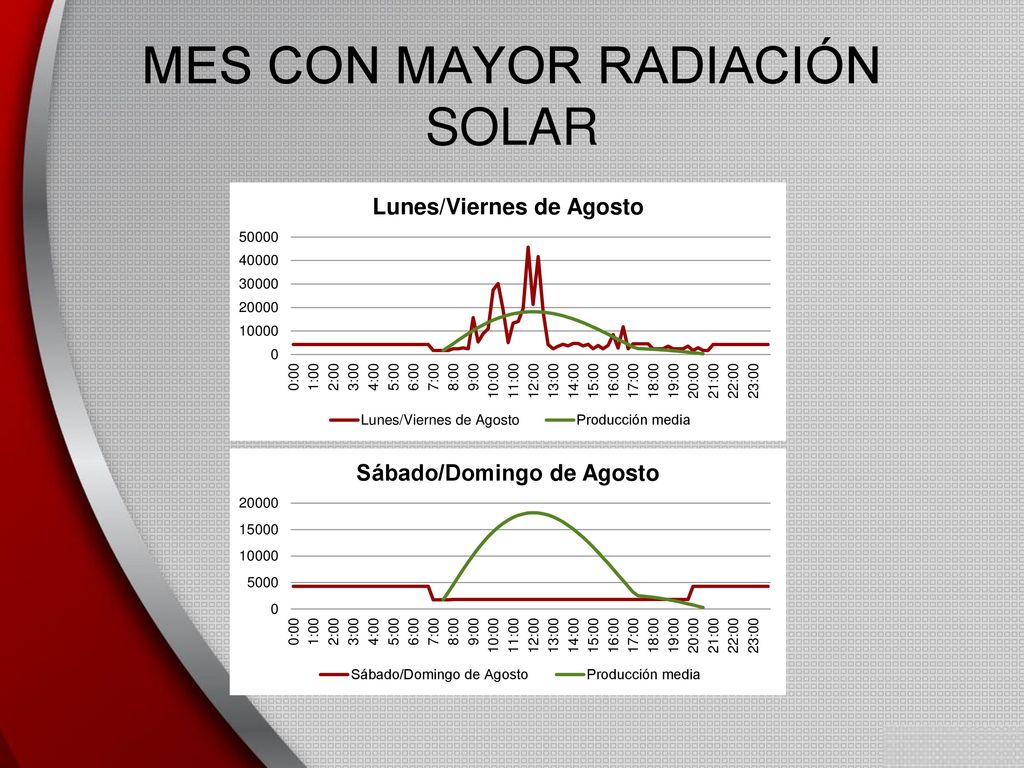

MES CON MAYOR RADIACIÓN SOLAR
8

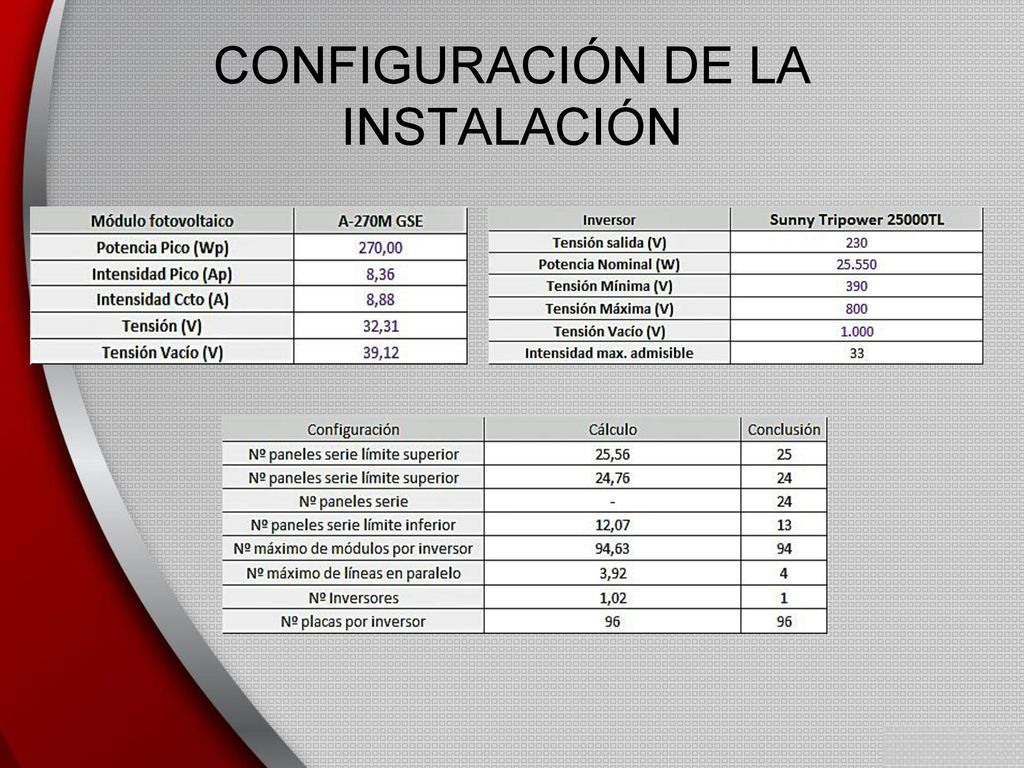

CONFIGURACIÓN DE LA INSTALACIÓN
9

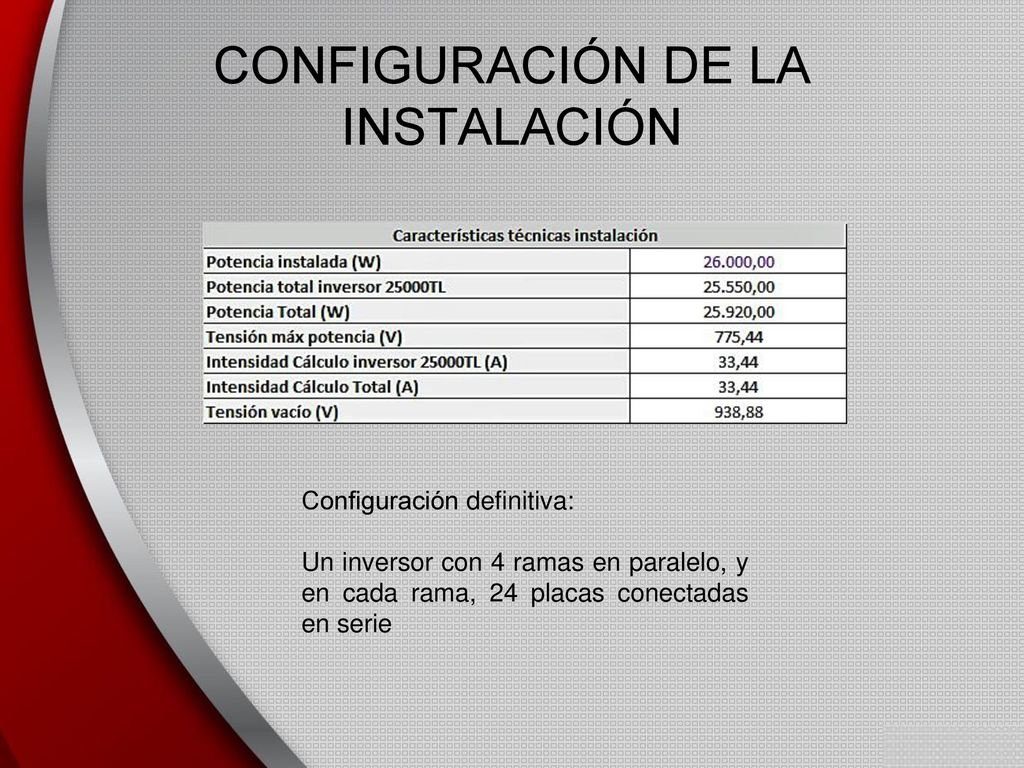

CONFIGURACIÓN DE LA INSTALACIÓN
Configuración definitiva: Un inversor con 4 ramas en paralelo, y en cada rama, 24 placas conectadas en serie
10

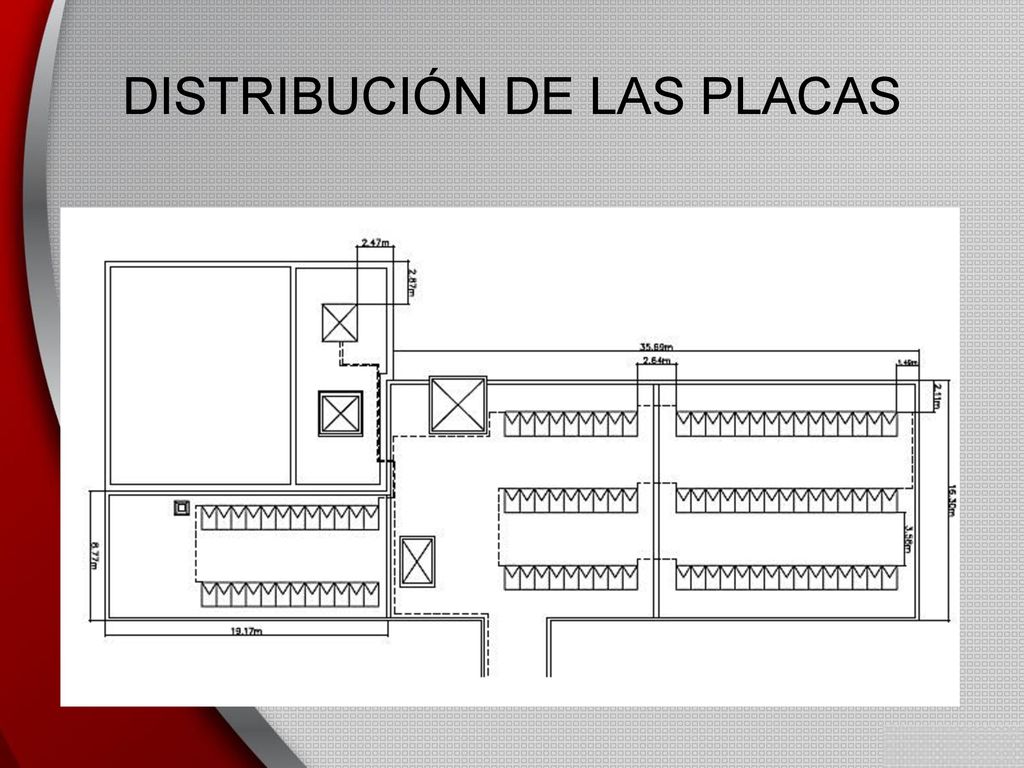

DISTRIBUCIÓN DE LAS PLACAS
11
ESQUEMA UNIFILAR
12

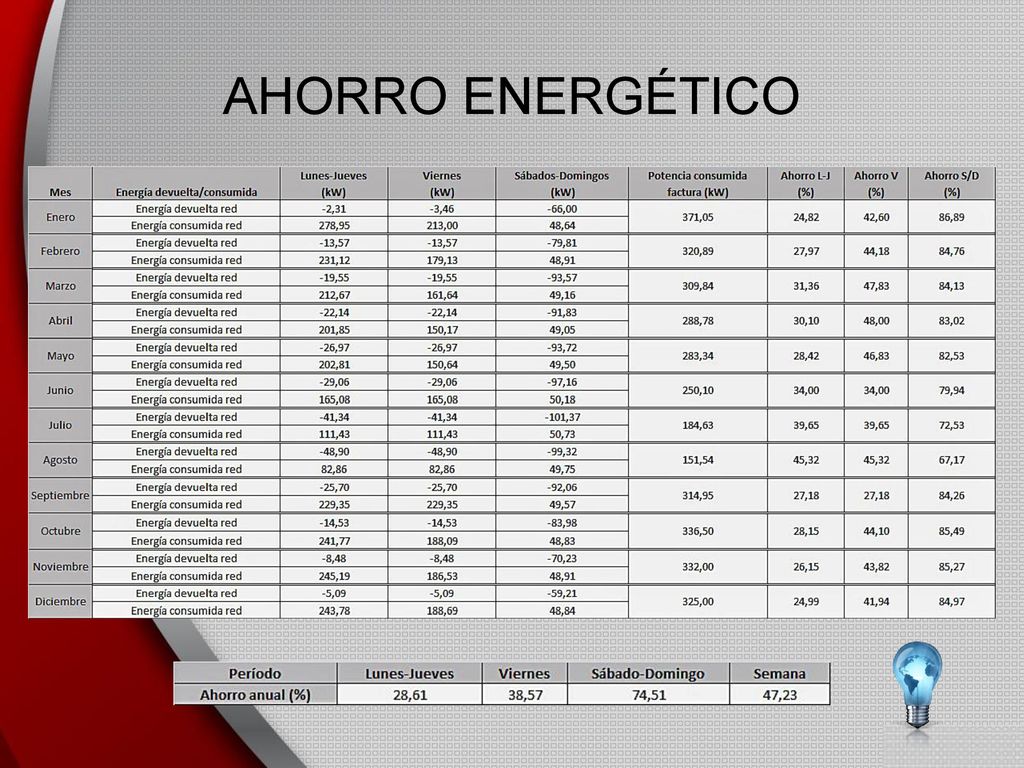

AHORRO ENERGÉTICO
13

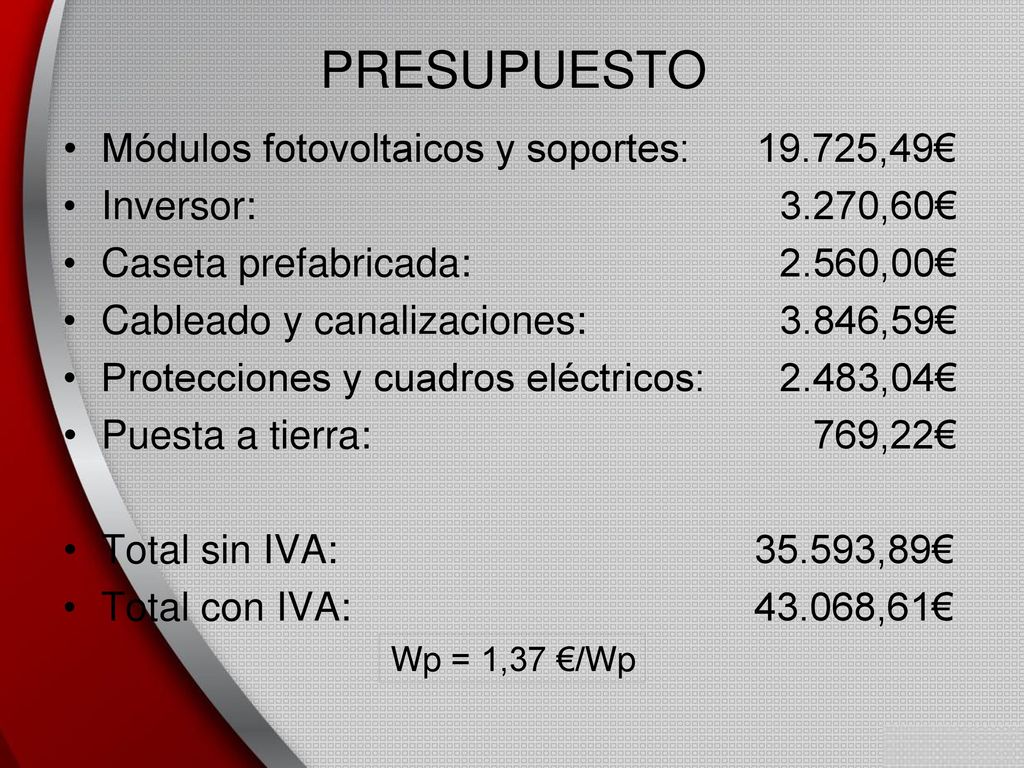

PRESUPUESTO Módulos fotovoltaicos y soportes: 19.725,49€
Inversor: ,60€ Caseta prefabricada: ,00€ Cableado y canalizaciones: ,59€ Protecciones y cuadros eléctricos: ,04€ Puesta a tierra: ,22€ Total sin IVA: ,89€ Total con IVA: ,61€ Wp = 1,37 €/Wp
14

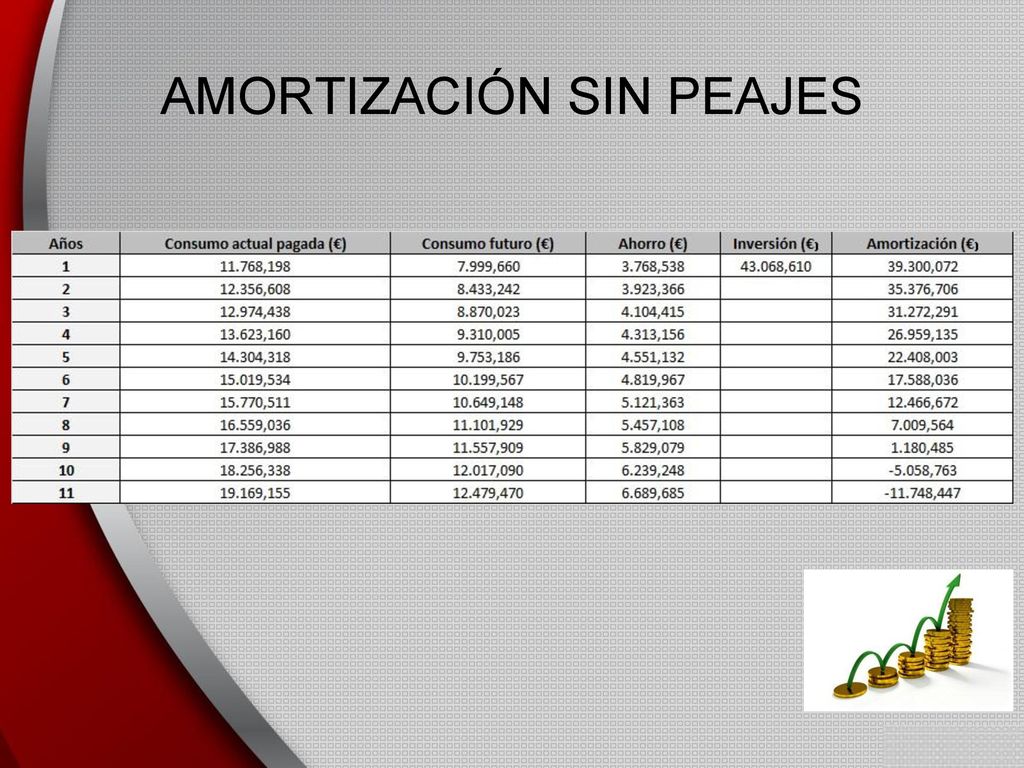

AMORTIZACIÓN SIN PEAJES
15

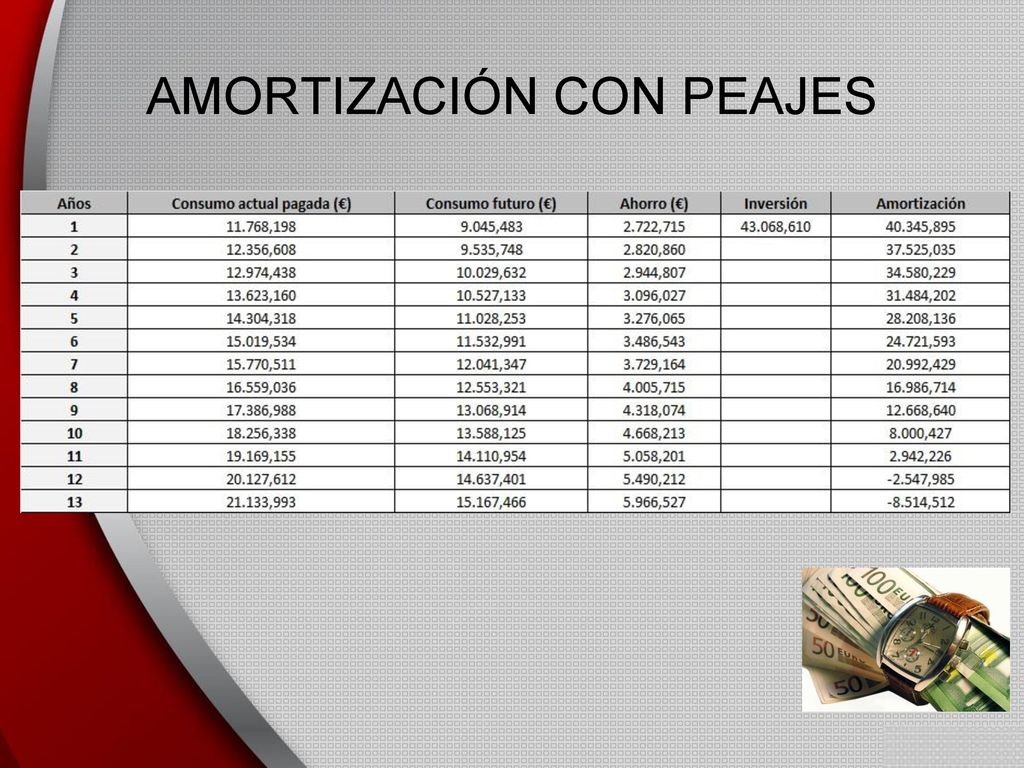

AMORTIZACIÓN CON PEAJES
16
GRACIAS POR SU ATENCIÓN
