3.3. DHCPv6

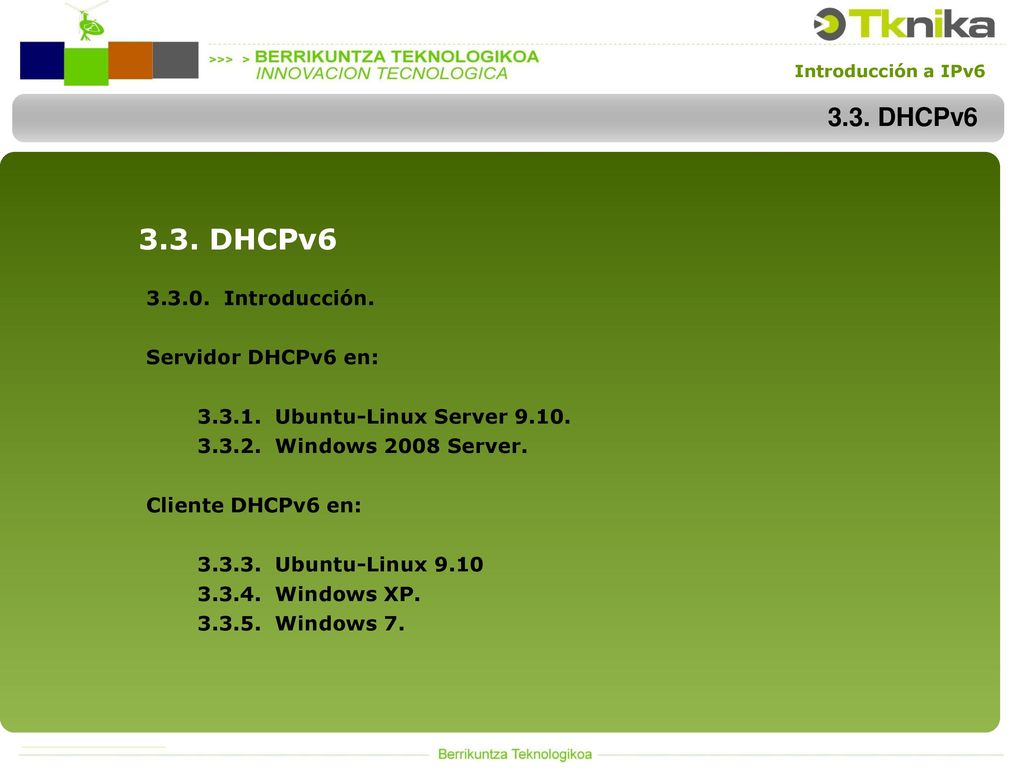

2 3.3. DHCPv6 3.3. DHCPv6 3.3.0. Introducción. Servidor DHCPv6 en:
Ubuntu-Linux Server 9.10. Windows 2008 Server. Cliente DHCPv6 en: Ubuntu-Linux 9.10 Windows XP. Windows 7.

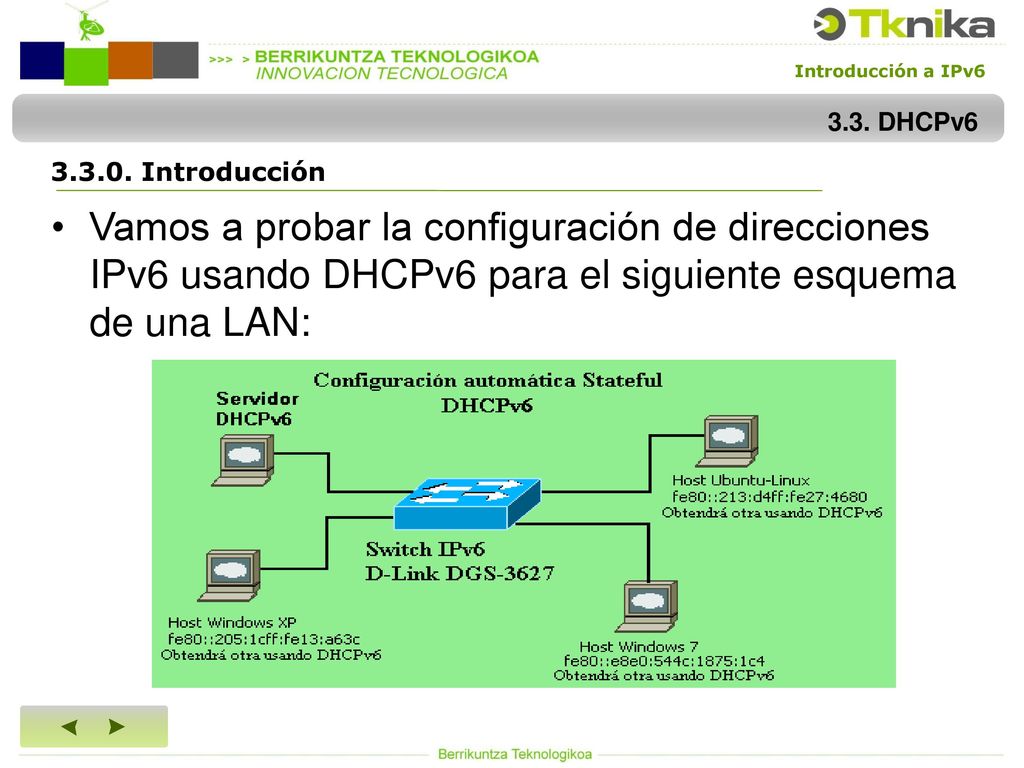

3 3.3. DHCPv6 Introducción Vamos a probar la configuración de direcciones IPv6 usando DHCPv6 para el siguiente esquema de una LAN:

4 Para el servidor DHCPv6 analizaremos dos alternativas:

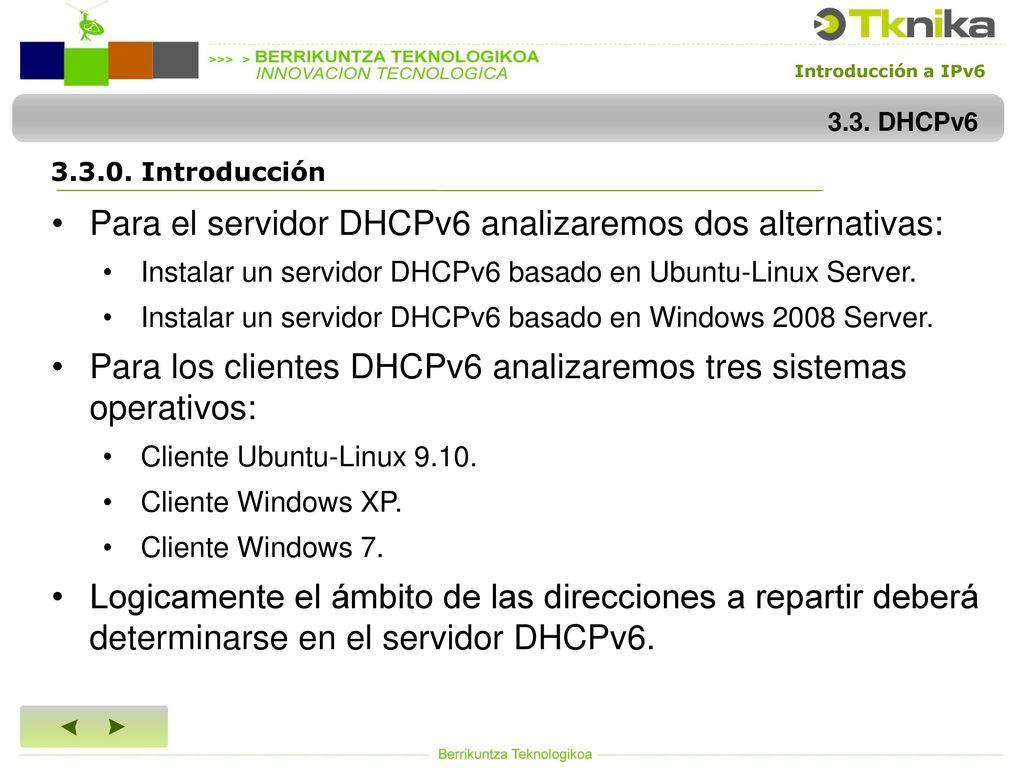

Introducción Para el servidor DHCPv6 analizaremos dos alternativas: Instalar un servidor DHCPv6 basado en Ubuntu-Linux Server. Instalar un servidor DHCPv6 basado en Windows 2008 Server. Para los clientes DHCPv6 analizaremos tres sistemas operativos: Cliente Ubuntu-Linux 9.10. Cliente Windows XP. Cliente Windows 7. Logicamente el ámbito de las direcciones a repartir deberá determinarse en el servidor DHCPv6.

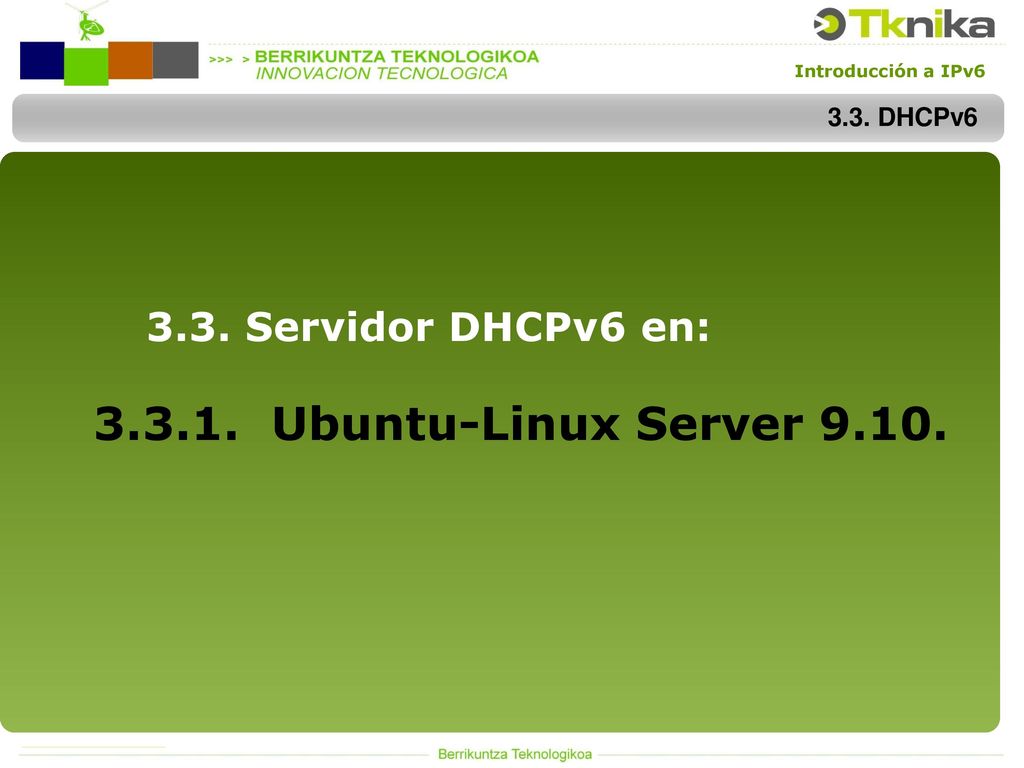

5 3.3. DHCPv6 3.3. Servidor DHCPv6 en: Ubuntu-Linux Server 9.10.

6 En nuestro caso, para Ubuntu-Linux utilizaremos Dibbler.

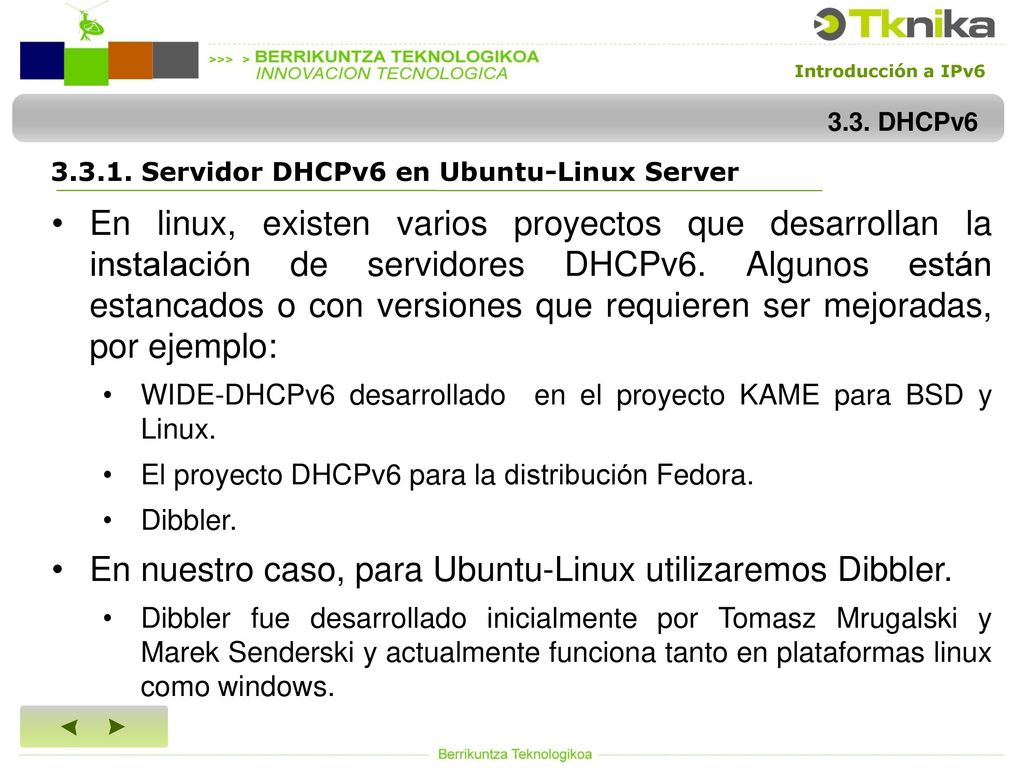

3.3. DHCPv6 Servidor DHCPv6 en Ubuntu-Linux Server En linux, existen varios proyectos que desarrollan la instalación de servidores DHCPv6. Algunos están estancados o con versiones que requieren ser mejoradas, por ejemplo: WIDE-DHCPv6 desarrollado en el proyecto KAME para BSD y Linux. El proyecto DHCPv6 para la distribución Fedora. Dibbler. En nuestro caso, para Ubuntu-Linux utilizaremos Dibbler. Dibbler fue desarrollado inicialmente por Tomasz Mrugalski y Marek Senderski y actualmente funciona tanto en plataformas linux como windows.

7 sudo aptitude install dibbler server sudo dibbler server status

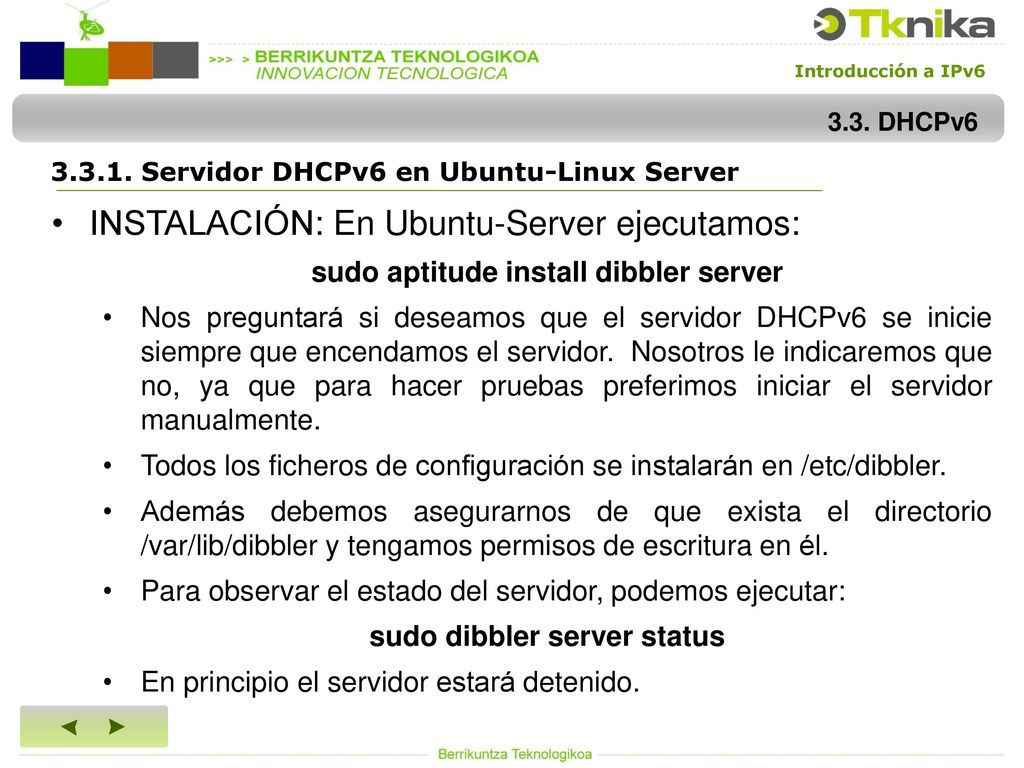

3.3. DHCPv6 Servidor DHCPv6 en Ubuntu-Linux Server INSTALACIÓN: En Ubuntu-Server ejecutamos: sudo aptitude install dibbler server Nos preguntará si deseamos que el servidor DHCPv6 se inicie siempre que encendamos el servidor. Nosotros le indicaremos que no, ya que para hacer pruebas preferimos iniciar el servidor manualmente. Todos los ficheros de configuración se instalarán en /etc/dibbler. Además debemos asegurarnos de que exista el directorio /var/lib/dibbler y tengamos permisos de escritura en él. Para observar el estado del servidor, podemos ejecutar: sudo dibbler server status En principio el servidor estará detenido.

8 sudo nano /etc/dibbler/server.conf

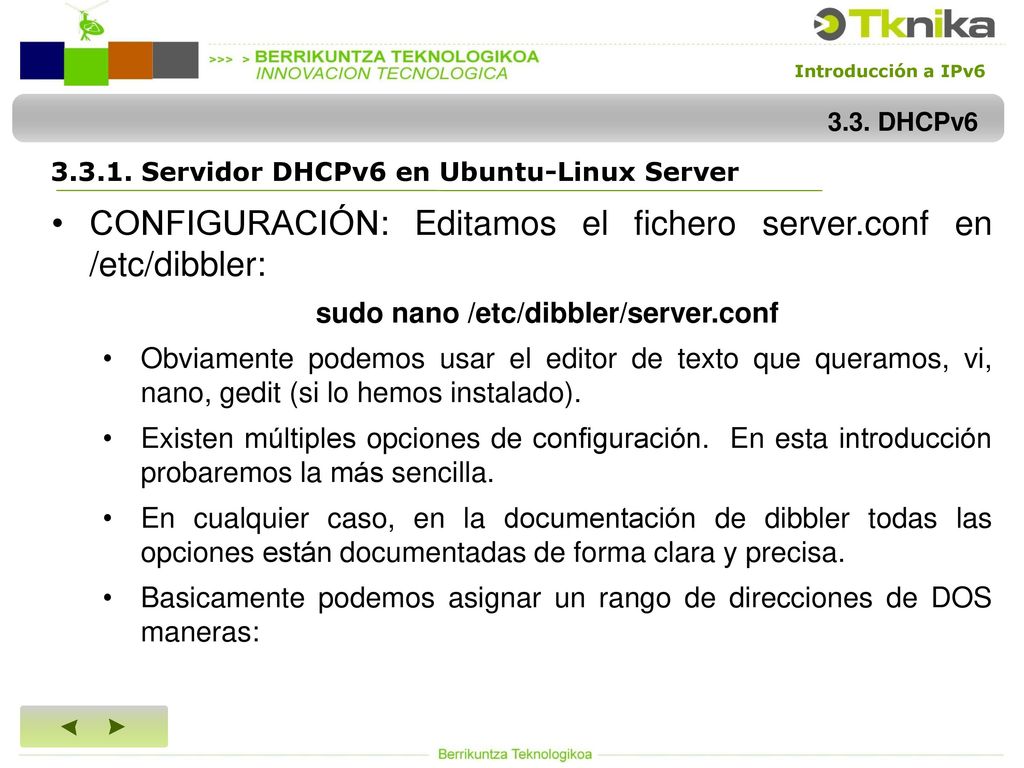

3.3. DHCPv6 Servidor DHCPv6 en Ubuntu-Linux Server CONFIGURACIÓN: Editamos el fichero server.conf en /etc/dibbler: sudo nano /etc/dibbler/server.conf Obviamente podemos usar el editor de texto que queramos, vi, nano, gedit (si lo hemos instalado). Existen múltiples opciones de configuración. En esta introducción probaremos la más sencilla. En cualquier caso, en la documentación de dibbler todas las opciones están documentadas de forma clara y precisa. Basicamente podemos asignar un rango de direcciones de DOS maneras:

9 pool minaddress-maxaddress (dirección inicial - dirección final)

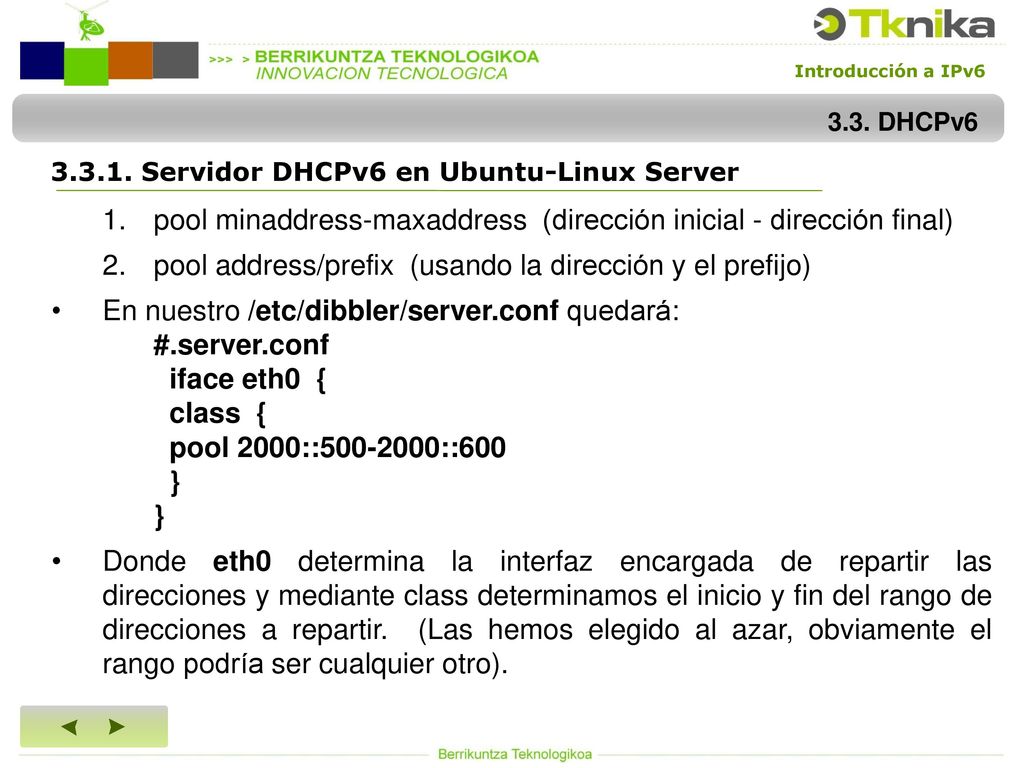

3.3. DHCPv6 Servidor DHCPv6 en Ubuntu-Linux Server pool minaddress-maxaddress (dirección inicial - dirección final) pool address/prefix (usando la dirección y el prefijo) En nuestro /etc/dibbler/server.conf quedará: #.server.conf iface eth0 { class { pool 2000:: ::600 } Donde eth0 determina la interfaz encargada de repartir las direcciones y mediante class determinamos el inicio y fin del rango de direcciones a repartir. (Las hemos elegido al azar, obviamente el rango podría ser cualquier otro).

10 sudo dibbler-server start sudo dibbler server status

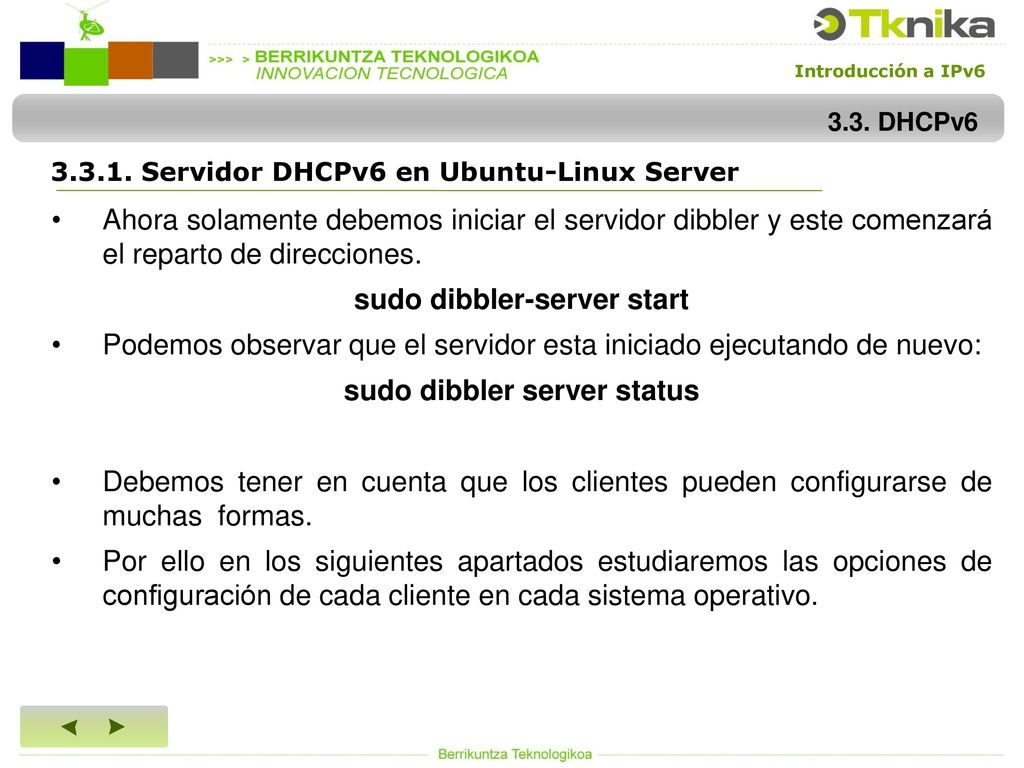

3.3. DHCPv6 Servidor DHCPv6 en Ubuntu-Linux Server Ahora solamente debemos iniciar el servidor dibbler y este comenzará el reparto de direcciones. sudo dibbler-server start Podemos observar que el servidor esta iniciado ejecutando de nuevo: sudo dibbler server status Debemos tener en cuenta que los clientes pueden configurarse de muchas formas. Por ello en los siguientes apartados estudiaremos las opciones de configuración de cada cliente en cada sistema operativo.

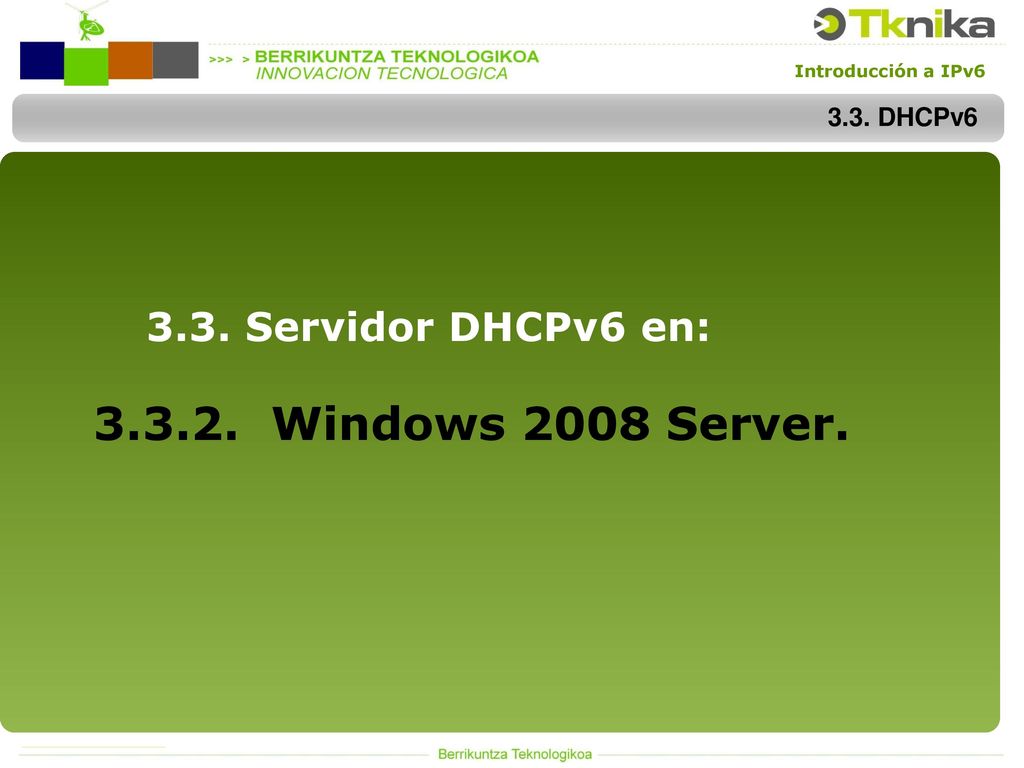

11 3.3. DHCPv6 3.3. Servidor DHCPv6 en: Windows 2008 Server.

12 Se puede realizar ejecutando dcpromo en la interfaz de comandos.

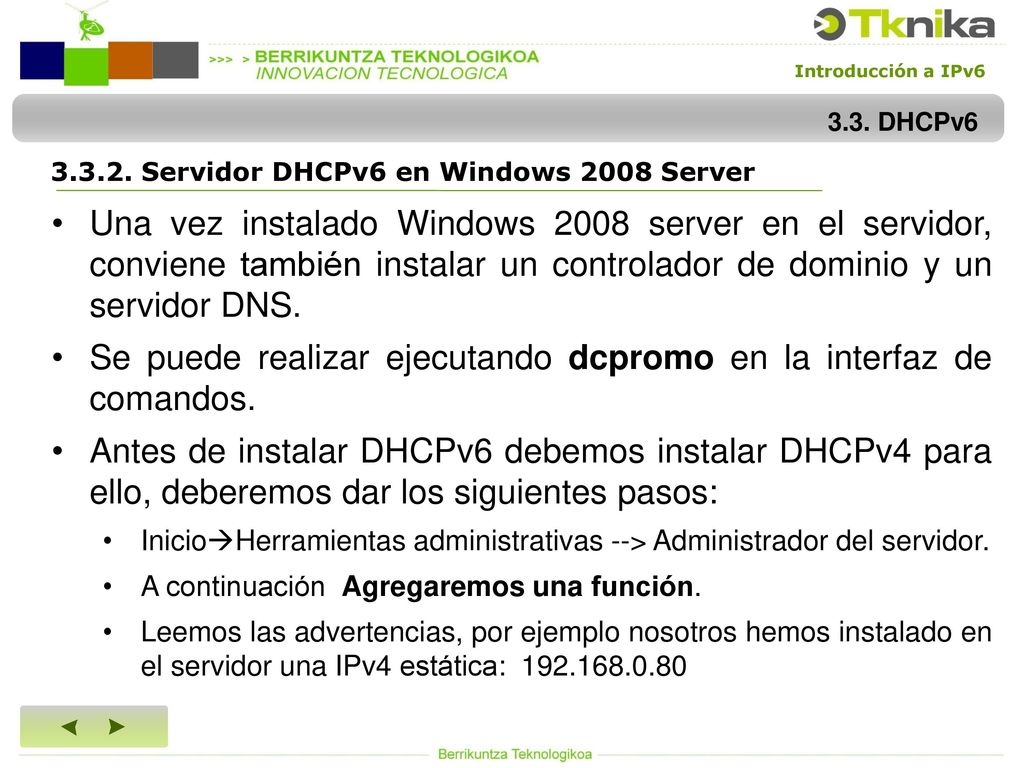

3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server Una vez instalado Windows 2008 server en el servidor, conviene también instalar un controlador de dominio y un servidor DNS. Se puede realizar ejecutando dcpromo en la interfaz de comandos. Antes de instalar DHCPv6 debemos instalar DHCPv4 para ello, deberemos dar los siguientes pasos: InicioHerramientas administrativas --> Administrador del servidor. A continuación Agregaremos una función. Leemos las advertencias, por ejemplo nosotros hemos instalado en el servidor una IPv4 estática:

13 Agregamos el servidor DHCP. Podemos leer la ayuda para profundizar.

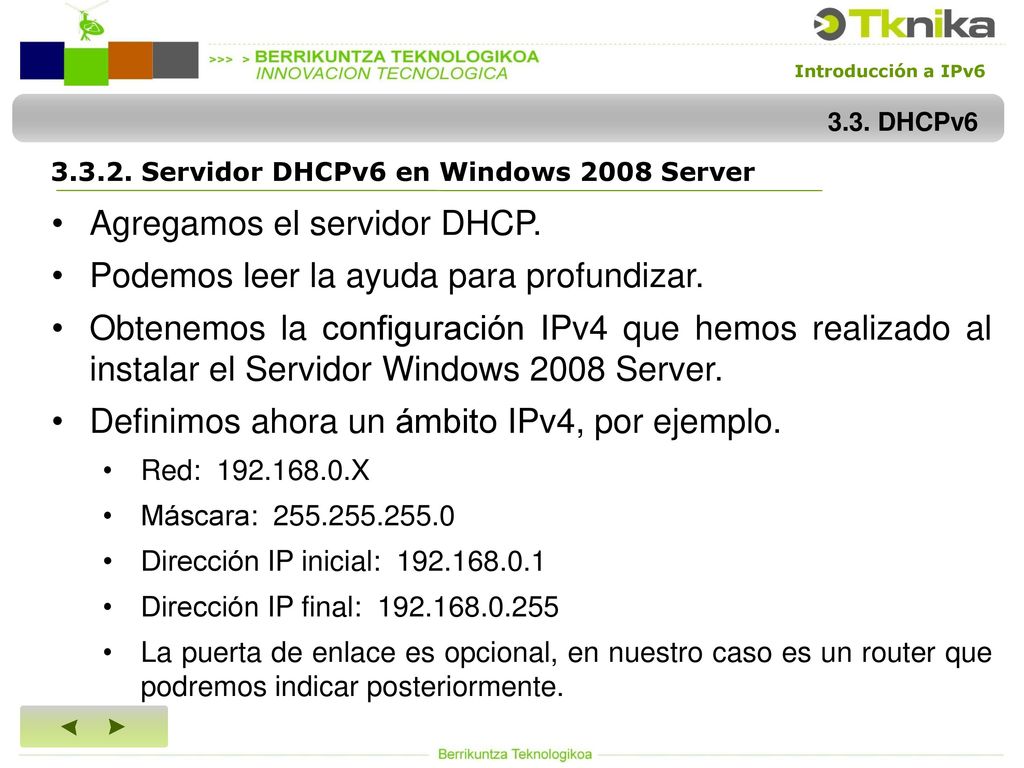

3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server Agregamos el servidor DHCP. Podemos leer la ayuda para profundizar. Obtenemos la configuración IPv4 que hemos realizado al instalar el Servidor Windows 2008 Server. Definimos ahora un ámbito IPv4, por ejemplo. Red: X Máscara: Dirección IP inicial: Dirección IP final: La puerta de enlace es opcional, en nuestro caso es un router que podremos indicar posteriormente.

14 El servidor DHCPv4 ya está instalado.

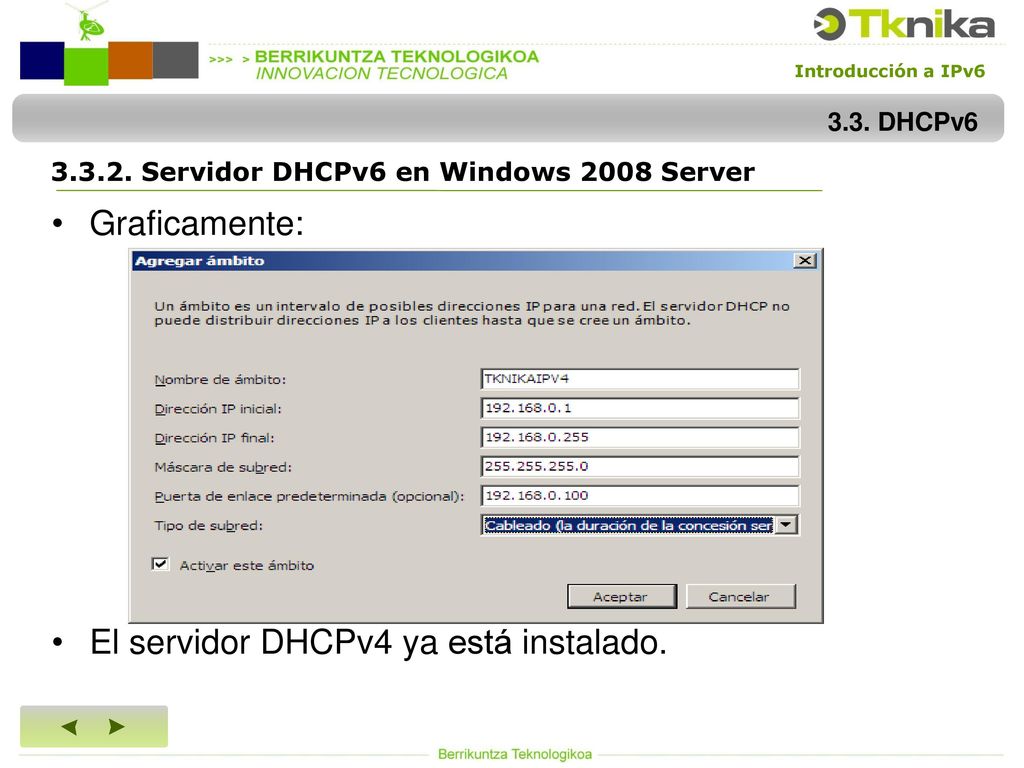

Servidor DHCPv6 en Windows 2008 Server Graficamente: El servidor DHCPv4 ya está instalado.

15 Comenzamos ahora a configurar el ámbito IPv6:

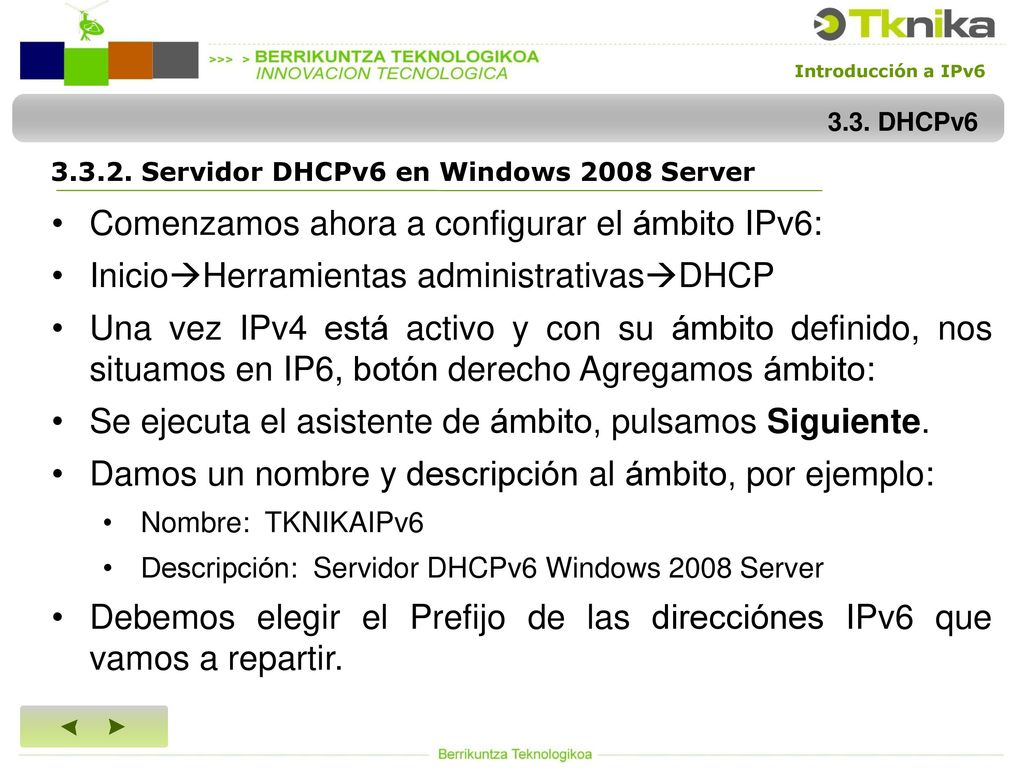

3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server Comenzamos ahora a configurar el ámbito IPv6: InicioHerramientas administrativasDHCP Una vez IPv4 está activo y con su ámbito definido, nos situamos en IP6, botón derecho Agregamos ámbito: Se ejecuta el asistente de ámbito, pulsamos Siguiente. Damos un nombre y descripción al ámbito, por ejemplo: Nombre: TKNIKAIPv6 Descripción: Servidor DHCPv6 Windows 2008 Server Debemos elegir el Prefijo de las direcciónes IPv6 que vamos a repartir.

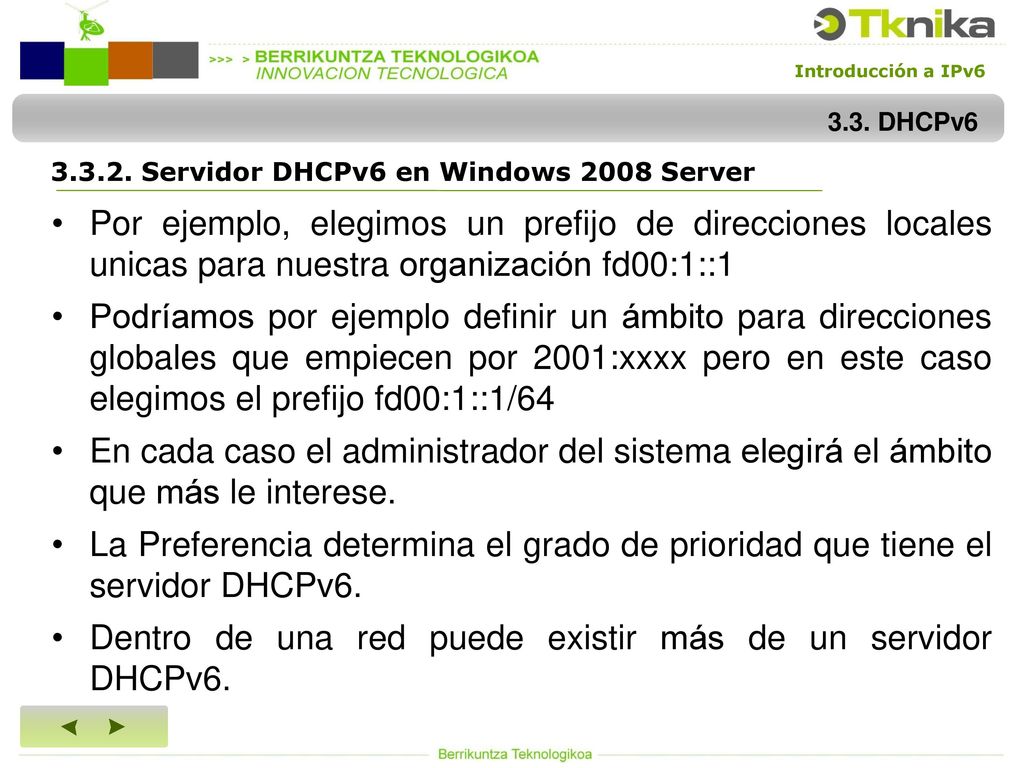

16 Dentro de una red puede existir más de un servidor DHCPv6.
Servidor DHCPv6 en Windows 2008 Server Por ejemplo, elegimos un prefijo de direcciones locales unicas para nuestra organización fd00:1::1 Podríamos por ejemplo definir un ámbito para direcciones globales que empiecen por 2001:xxxx pero en este caso elegimos el prefijo fd00:1::1/64 En cada caso el administrador del sistema elegirá el ámbito que más le interese. La Preferencia determina el grado de prioridad que tiene el servidor DHCPv6. Dentro de una red puede existir más de un servidor DHCPv6.

17 3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server Si en una red hay más de un servidor DHCPv6 se establece la prioridad de cada uno, siendo el número 0 el que tiene mayor prioridad a la hora de asignar las direcciones IPv6.

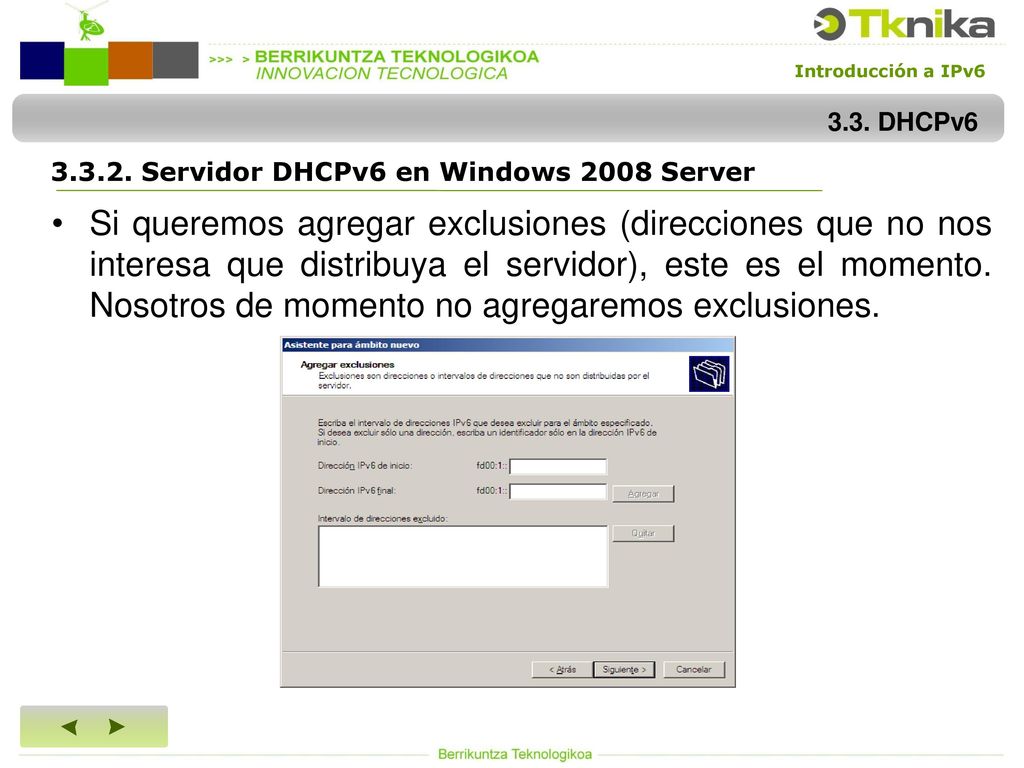

18 3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server Si queremos agregar exclusiones (direcciones que no nos interesa que distribuya el servidor), este es el momento. Nosotros de momento no agregaremos exclusiones.

19 Por último, debemos indicar la vigencia de las concesiones.

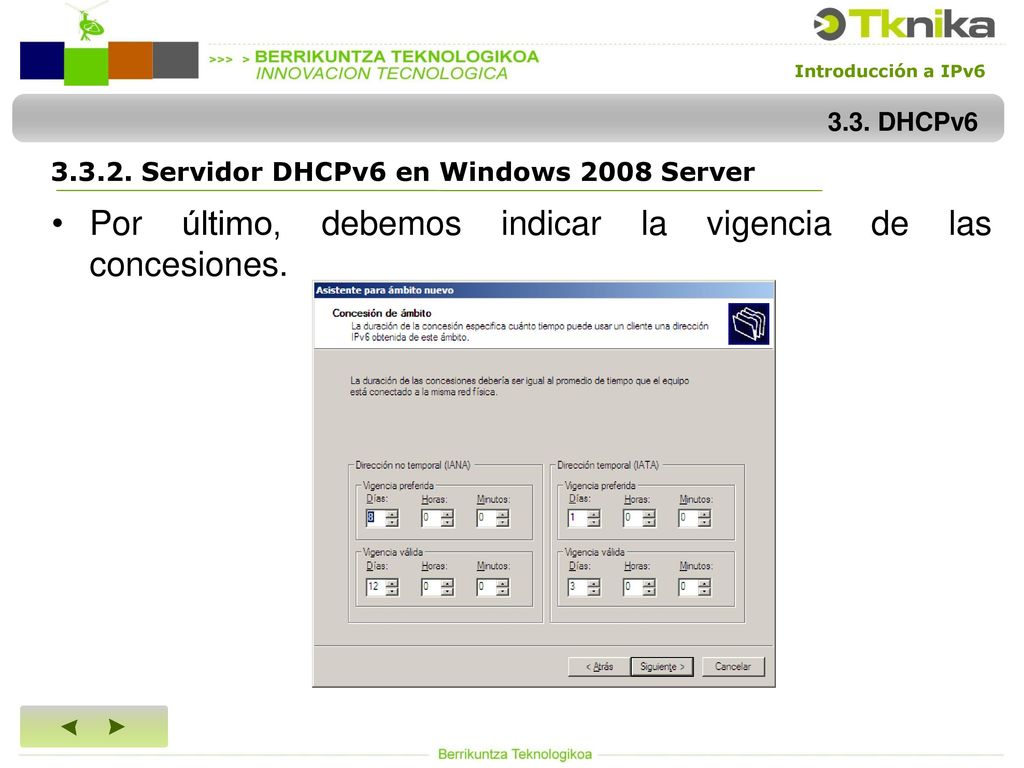

3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server Por último, debemos indicar la vigencia de las concesiones.

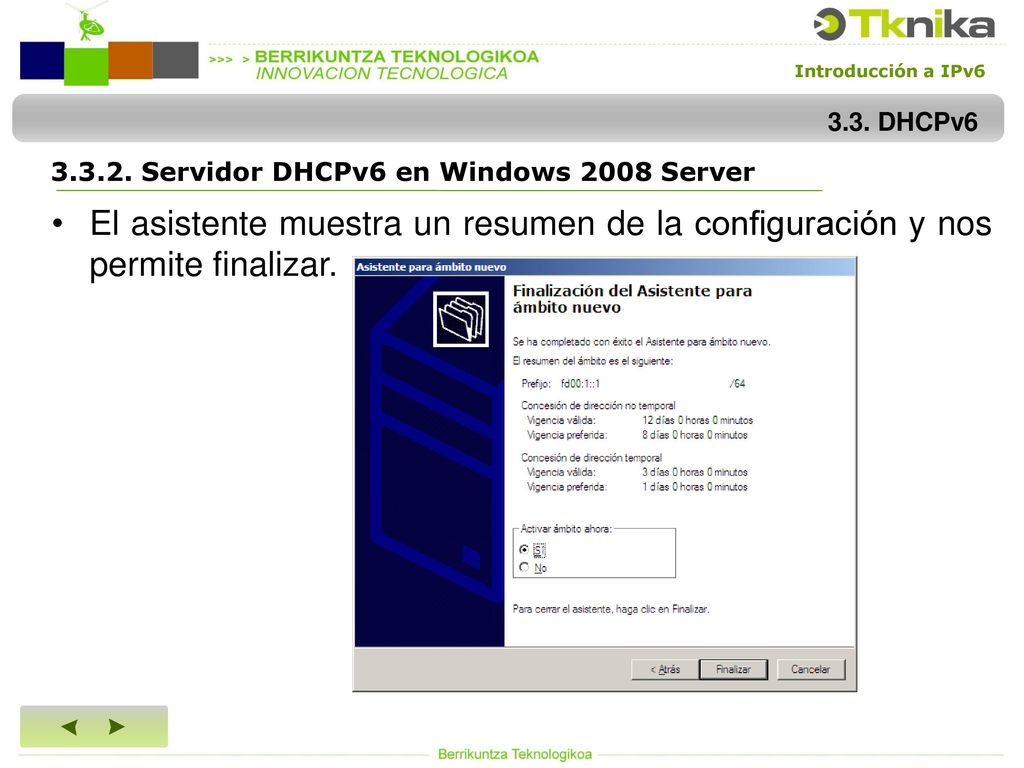

20 3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server El asistente muestra un resumen de la configuración y nos permite finalizar.

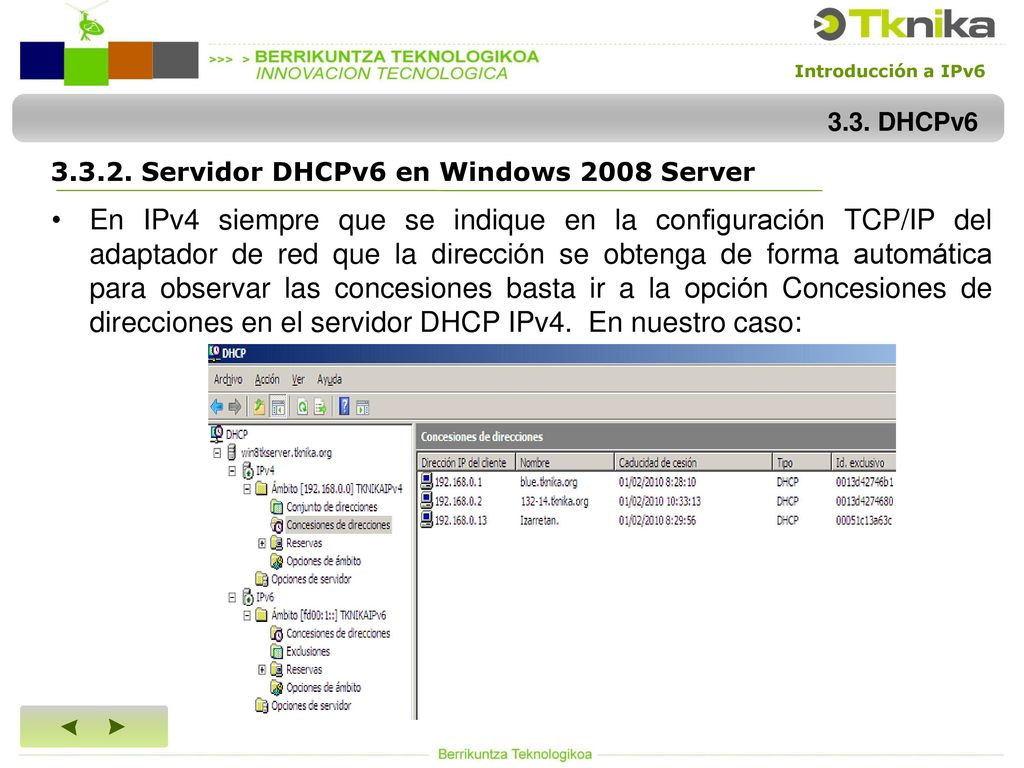

21 3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server En IPv4 siempre que se indique en la configuración TCP/IP del adaptador de red que la dirección se obtenga de forma automática para observar las concesiones basta ir a la opción Concesiones de direcciones en el servidor DHCP IPv4. En nuestro caso:

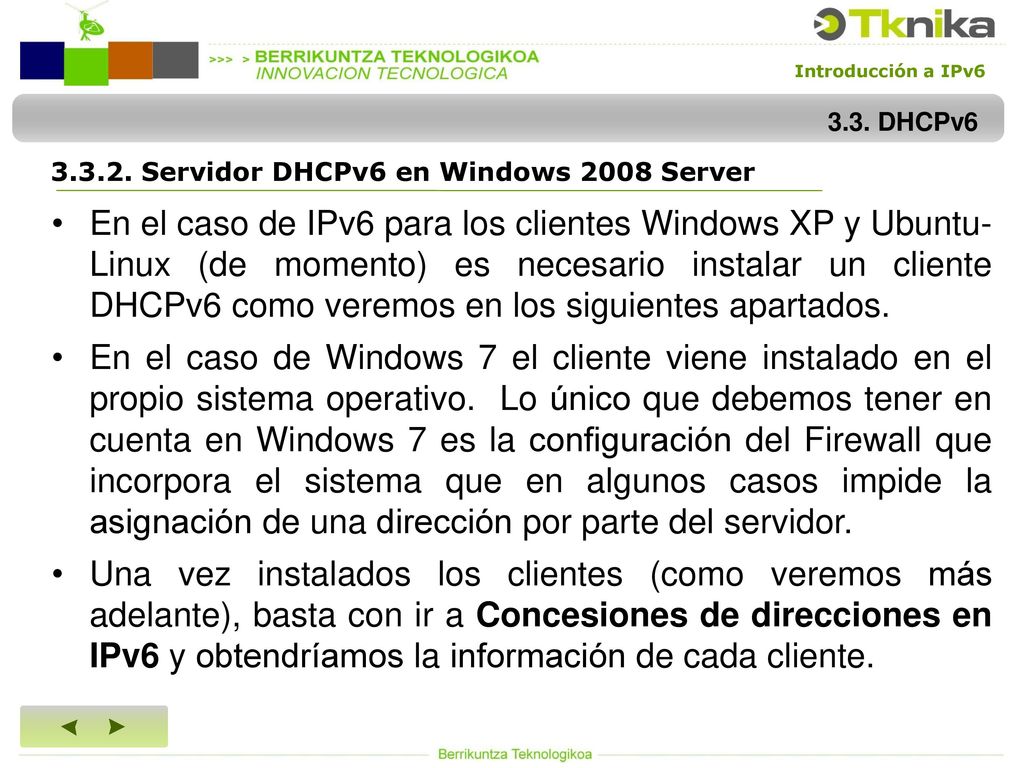

22 3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server En el caso de IPv6 para los clientes Windows XP y Ubuntu- Linux (de momento) es necesario instalar un cliente DHCPv6 como veremos en los siguientes apartados. En el caso de Windows 7 el cliente viene instalado en el propio sistema operativo. Lo único que debemos tener en cuenta en Windows 7 es la configuración del Firewall que incorpora el sistema que en algunos casos impide la asignación de una dirección por parte del servidor. Una vez instalados los clientes (como veremos más adelante), basta con ir a Concesiones de direcciones en IPv6 y obtendríamos la información de cada cliente.

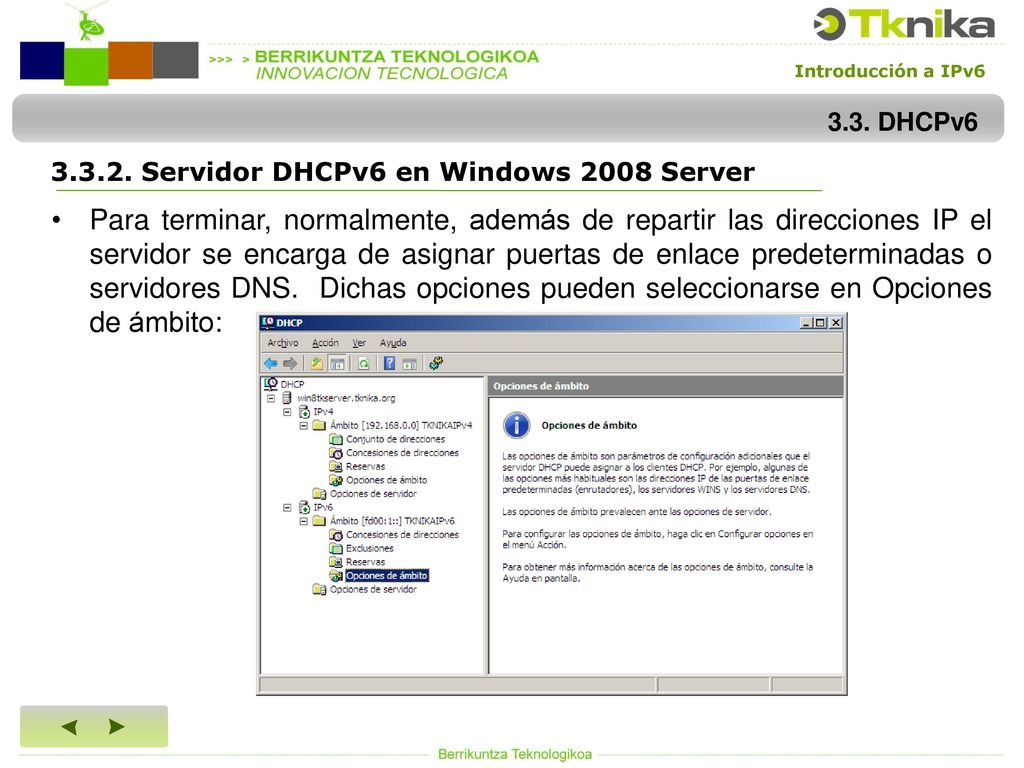

23 3.3. DHCPv6 Servidor DHCPv6 en Windows 2008 Server Para terminar, normalmente, además de repartir las direcciones IP el servidor se encarga de asignar puertas de enlace predeterminadas o servidores DNS. Dichas opciones pueden seleccionarse en Opciones de ámbito:

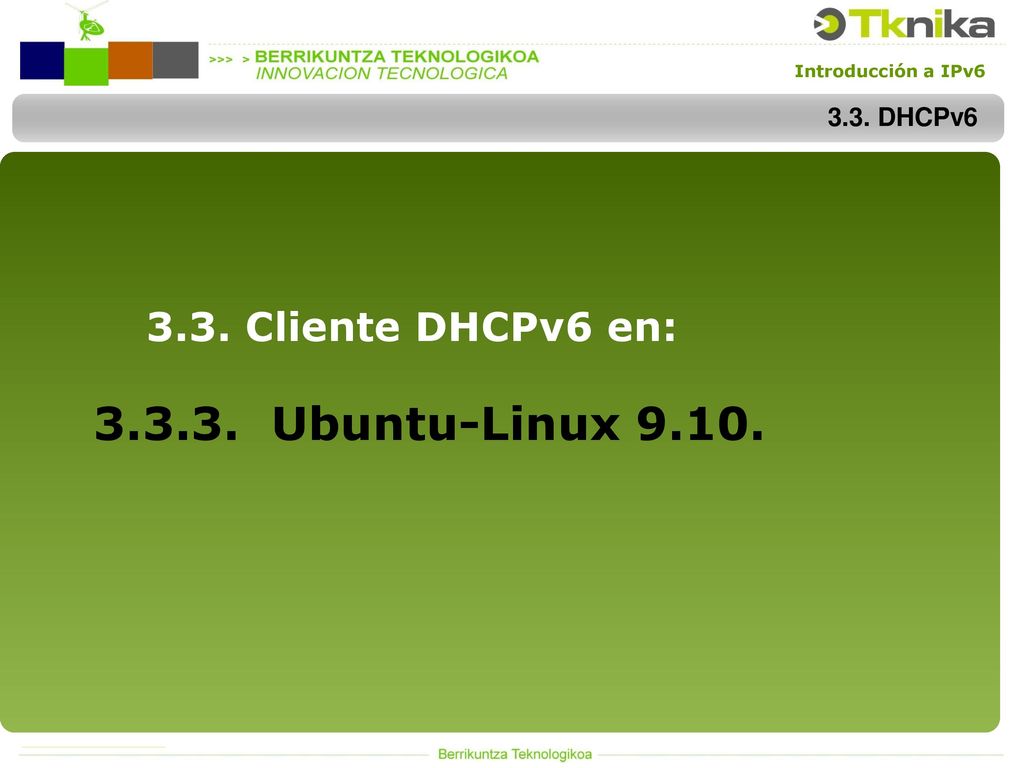

24 3.3. DHCPv6 3.3. Cliente DHCPv6 en: Ubuntu-Linux 9.10.

25 En el entorno gráfico marcamos el Método Automático:

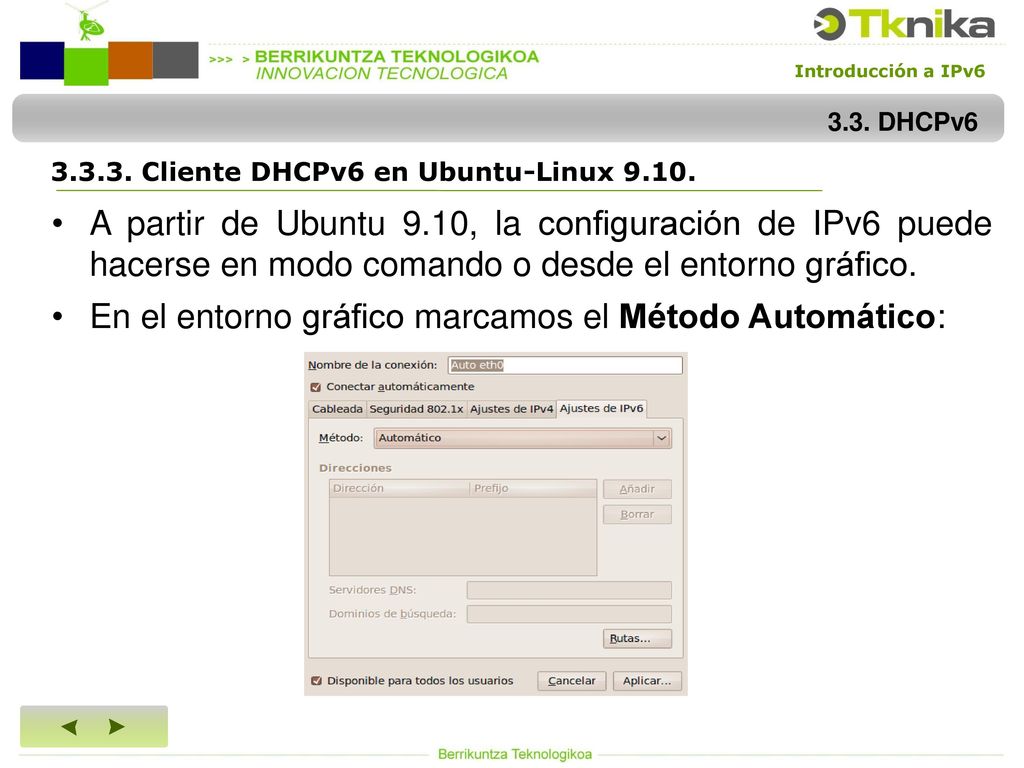

3.3. DHCPv6 Cliente DHCPv6 en Ubuntu-Linux 9.10. A partir de Ubuntu 9.10, la configuración de IPv6 puede hacerse en modo comando o desde el entorno gráfico. En el entorno gráfico marcamos el Método Automático:

26 sudo aptitude install dibbler-client

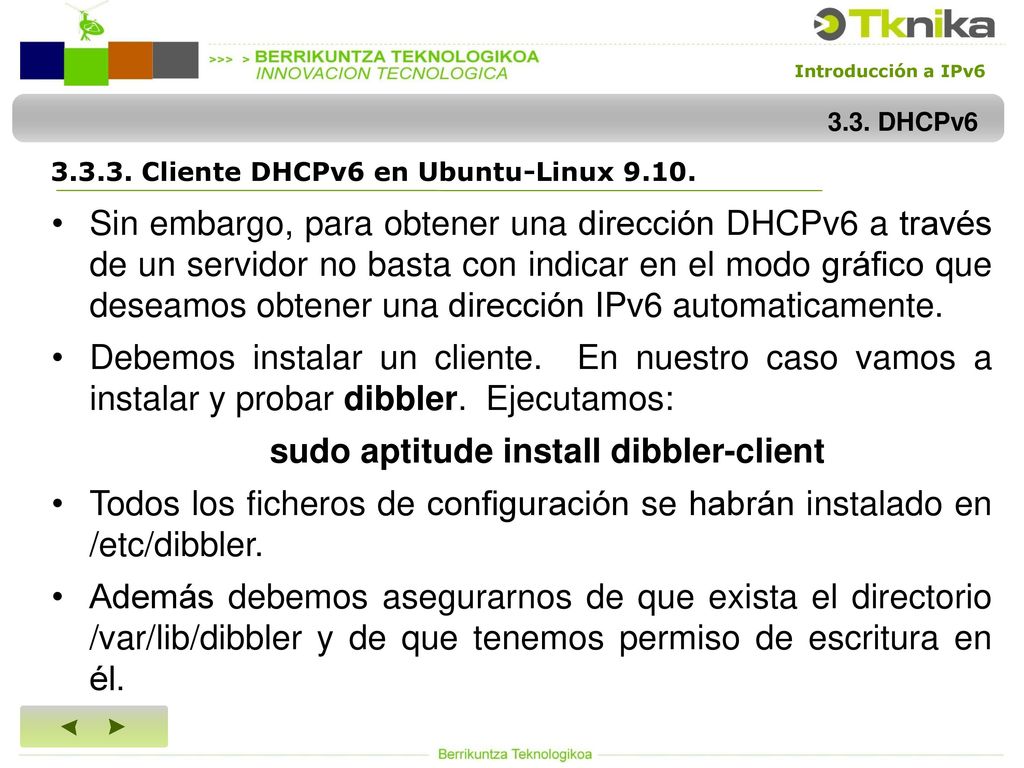

3.3. DHCPv6 Cliente DHCPv6 en Ubuntu-Linux 9.10. Sin embargo, para obtener una dirección DHCPv6 a través de un servidor no basta con indicar en el modo gráfico que deseamos obtener una dirección IPv6 automaticamente. Debemos instalar un cliente. En nuestro caso vamos a instalar y probar dibbler. Ejecutamos: sudo aptitude install dibbler-client Todos los ficheros de configuración se habrán instalado en /etc/dibbler. Además debemos asegurarnos de que exista el directorio /var/lib/dibbler y de que tenemos permiso de escritura en él.

27 sudo dibbler-client status

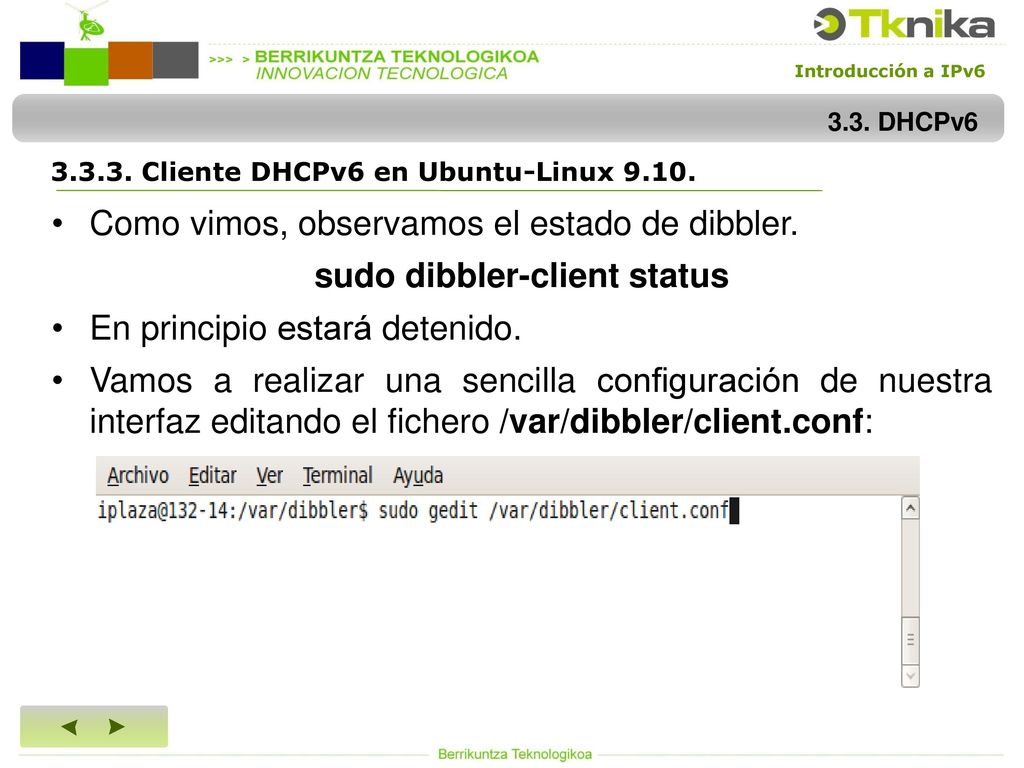

3.3. DHCPv6 Cliente DHCPv6 en Ubuntu-Linux 9.10. Como vimos, observamos el estado de dibbler. sudo dibbler-client status En principio estará detenido. Vamos a realizar una sencilla configuración de nuestra interfaz editando el fichero /var/dibbler/client.conf:

28 Descomentamos (quitamos #) para configurar nuestra interfaz:

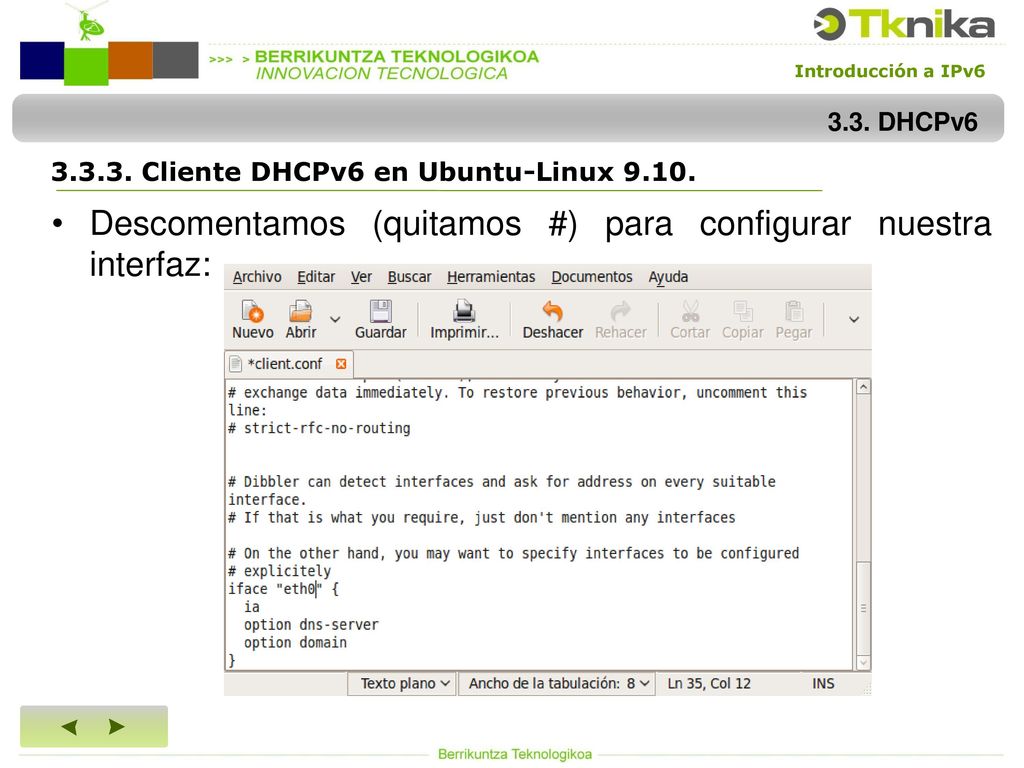

3.3. DHCPv6 Cliente DHCPv6 en Ubuntu-Linux 9.10. Descomentamos (quitamos #) para configurar nuestra interfaz:

29 Iniciamos dibbler-client: sudo dibbler-client start

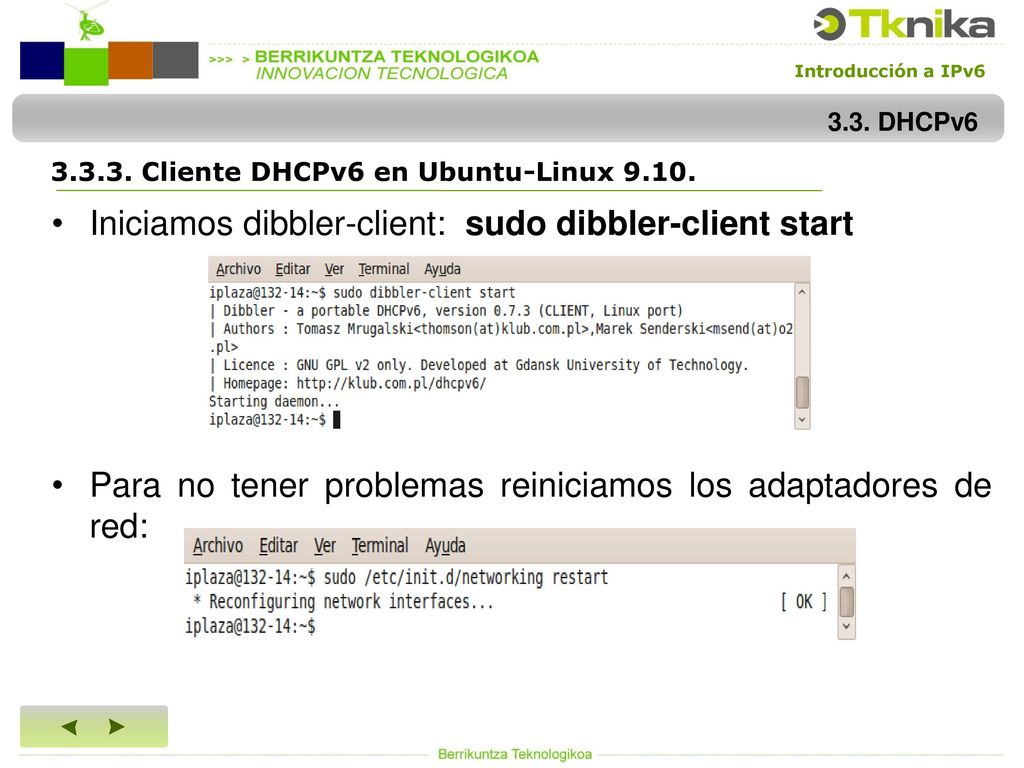

3.3. DHCPv6 Cliente DHCPv6 en Ubuntu-Linux 9.10. Iniciamos dibbler-client: sudo dibbler-client start Para no tener problemas reiniciamos los adaptadores de red:

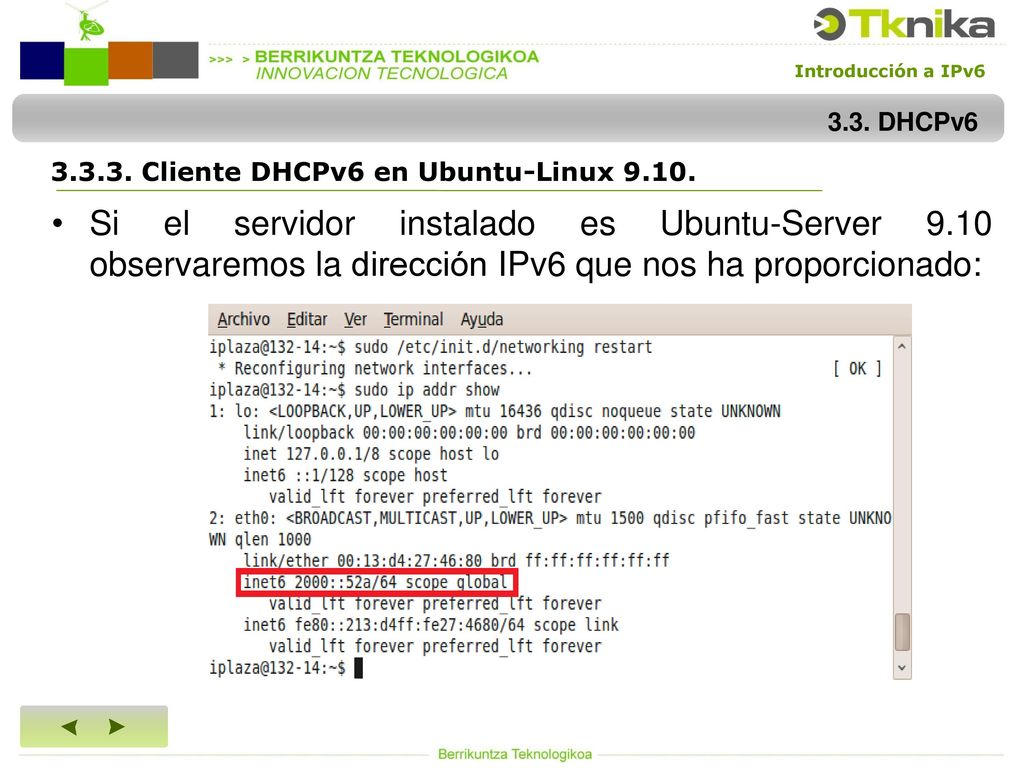

30 3.3. DHCPv6 Cliente DHCPv6 en Ubuntu-Linux 9.10. Si el servidor instalado es Ubuntu-Server observaremos la dirección IPv6 que nos ha proporcionado::

31 En el caso de Windows 2008 Server:

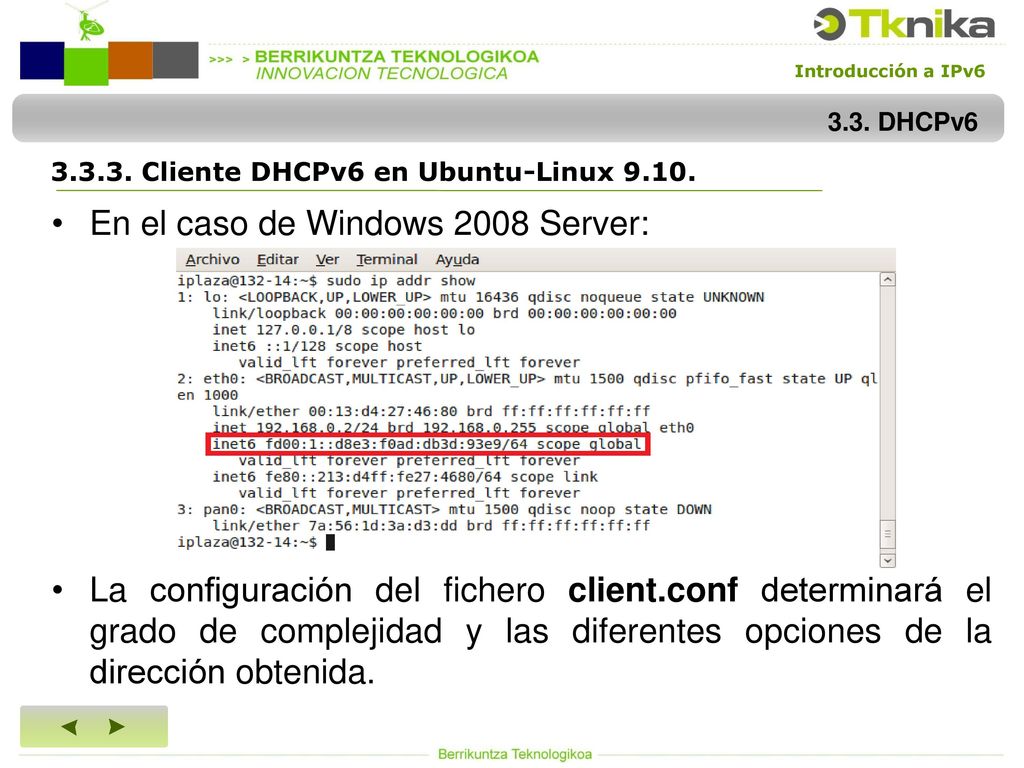

3.3. DHCPv6 Cliente DHCPv6 en Ubuntu-Linux 9.10. En el caso de Windows 2008 Server: La configuración del fichero client.conf determinará el grado de complejidad y las diferentes opciones de la dirección obtenida.

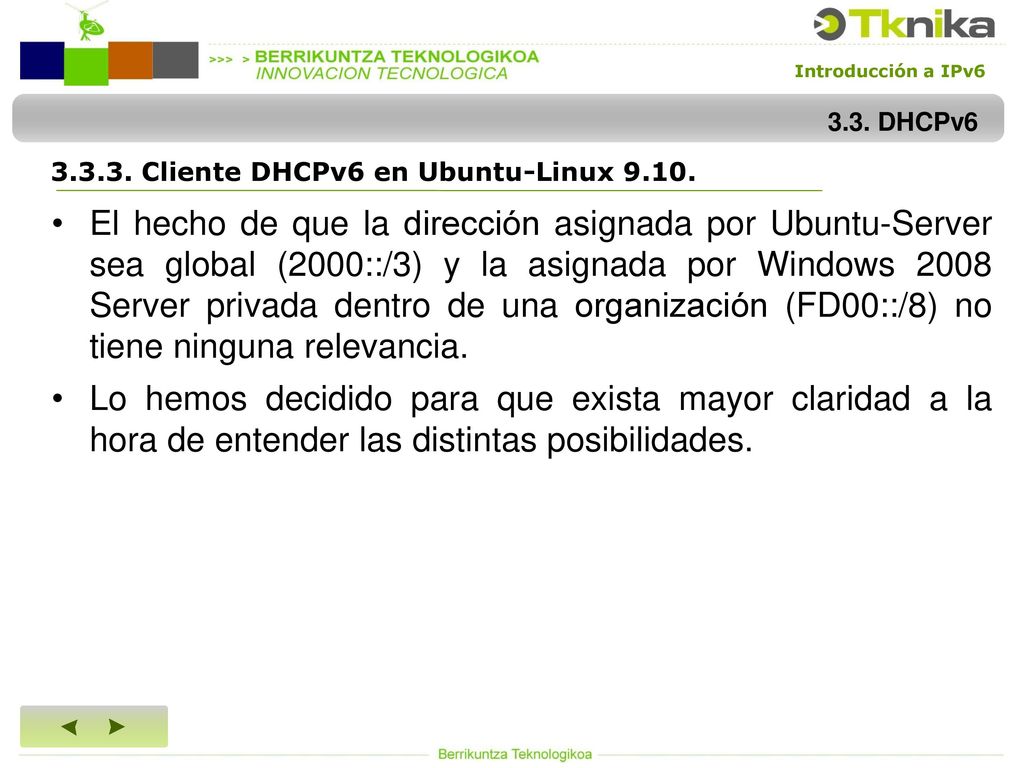

32 3.3. DHCPv6 Cliente DHCPv6 en Ubuntu-Linux 9.10. El hecho de que la dirección asignada por Ubuntu-Server sea global (2000::/3) y la asignada por Windows Server privada dentro de una organización (FD00::/8) no tiene ninguna relevancia. Lo hemos decidido para que exista mayor claridad a la hora de entender las distintas posibilidades.

33 3.3. DHCPv6 3.3. Cliente DHCPv6 en: Windows XP.

34 El proceso es el mismo tanto si el servidor DHCPv6 es Linux o Windows:

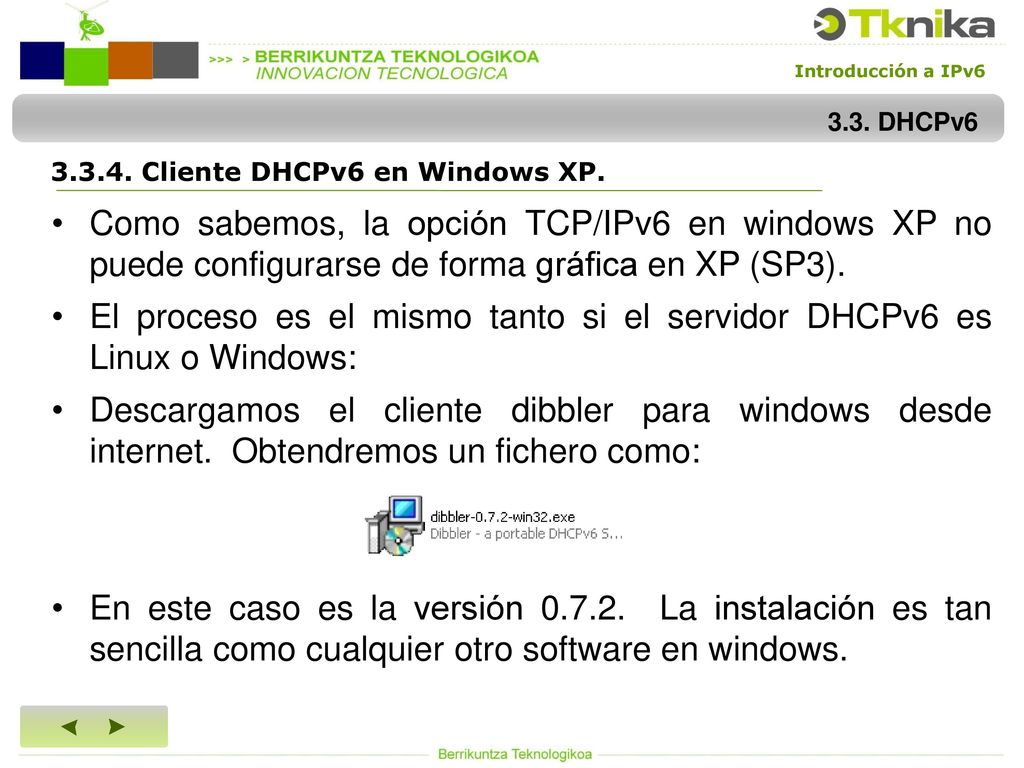

Cliente DHCPv6 en Windows XP. Como sabemos, la opción TCP/IPv6 en windows XP no puede configurarse de forma gráfica en XP (SP3). El proceso es el mismo tanto si el servidor DHCPv6 es Linux o Windows: Descargamos el cliente dibbler para windows desde internet. Obtendremos un fichero como: En este caso es la versión La instalación es tan sencilla como cualquier otro software en windows.

35 Ejecutamos el .exe y pulsamos Next.

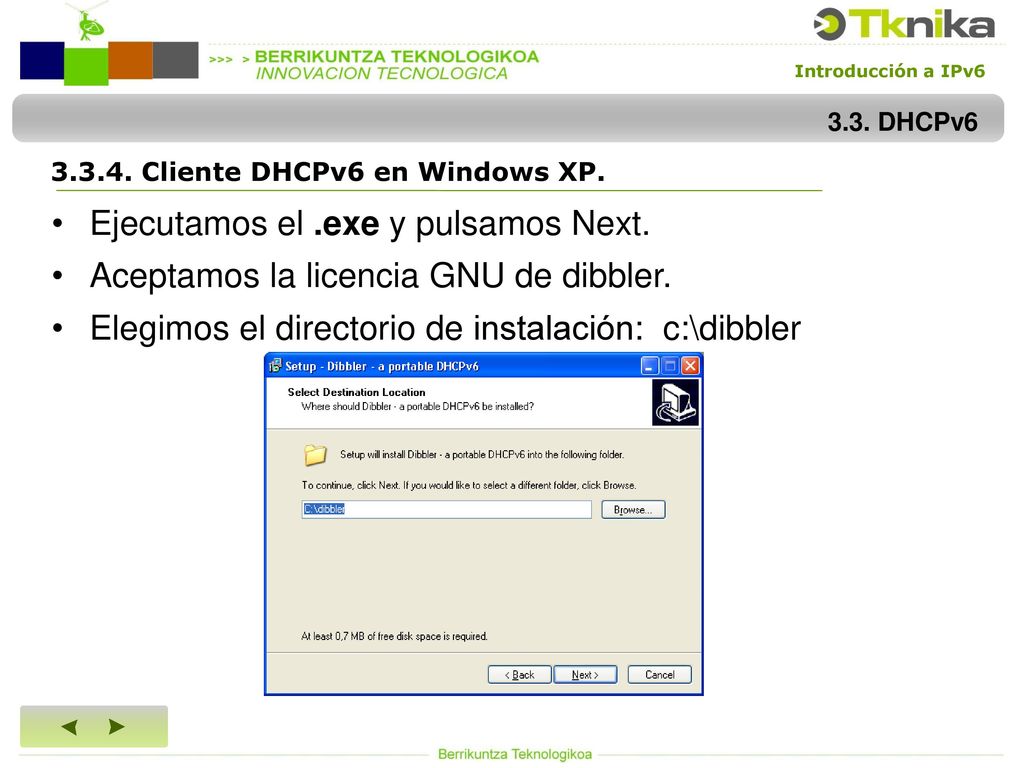

3.3. DHCPv6 Cliente DHCPv6 en Windows XP. Ejecutamos el .exe y pulsamos Next. Aceptamos la licencia GNU de dibbler. Elegimos el directorio de instalación: c:\dibbler

36 3.3. DHCPv6 Cliente DHCPv6 en Windows XP. Esta versión para Windows permite también instalar el servidor DHCPv6 en cualquier ordenador. Nosotros desactivamos la opción DHCPv6 server porque para funciones de servidor vamos a usar servidores específicos Ubuntu y/o Windows 2008 Server.

37 InicioPanel de controlHerramientas administrativasServicios

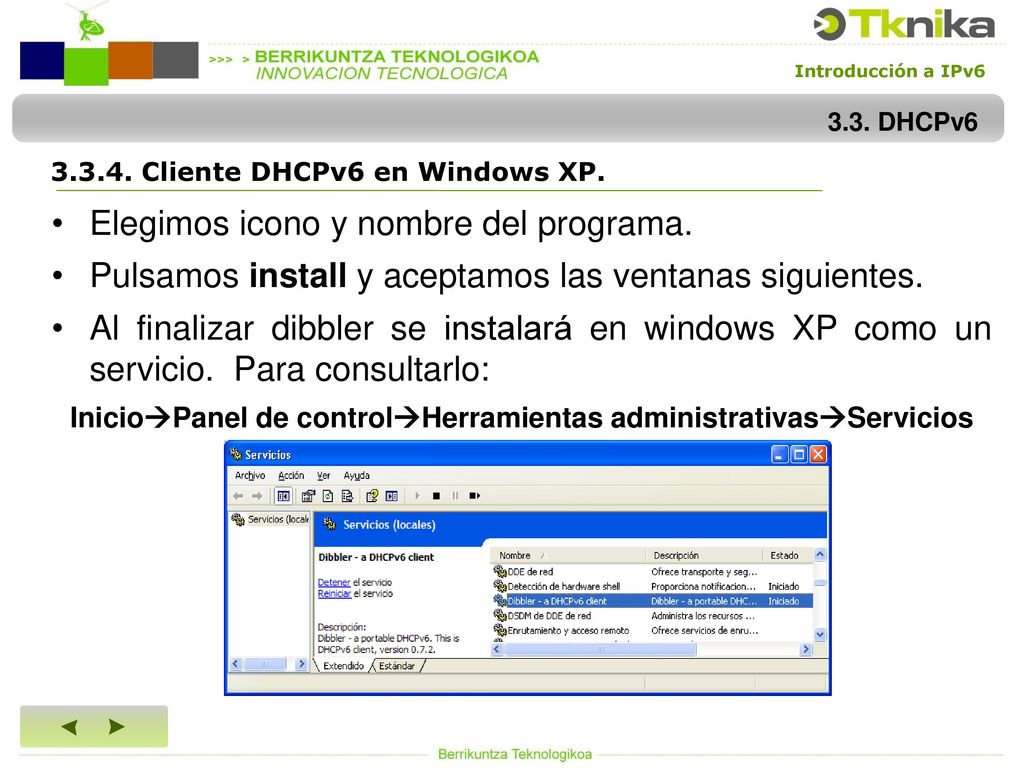

3.3. DHCPv6 Cliente DHCPv6 en Windows XP. Elegimos icono y nombre del programa. Pulsamos install y aceptamos las ventanas siguientes. Al finalizar dibbler se instalará en windows XP como un servicio. Para consultarlo: InicioPanel de controlHerramientas administrativasServicios

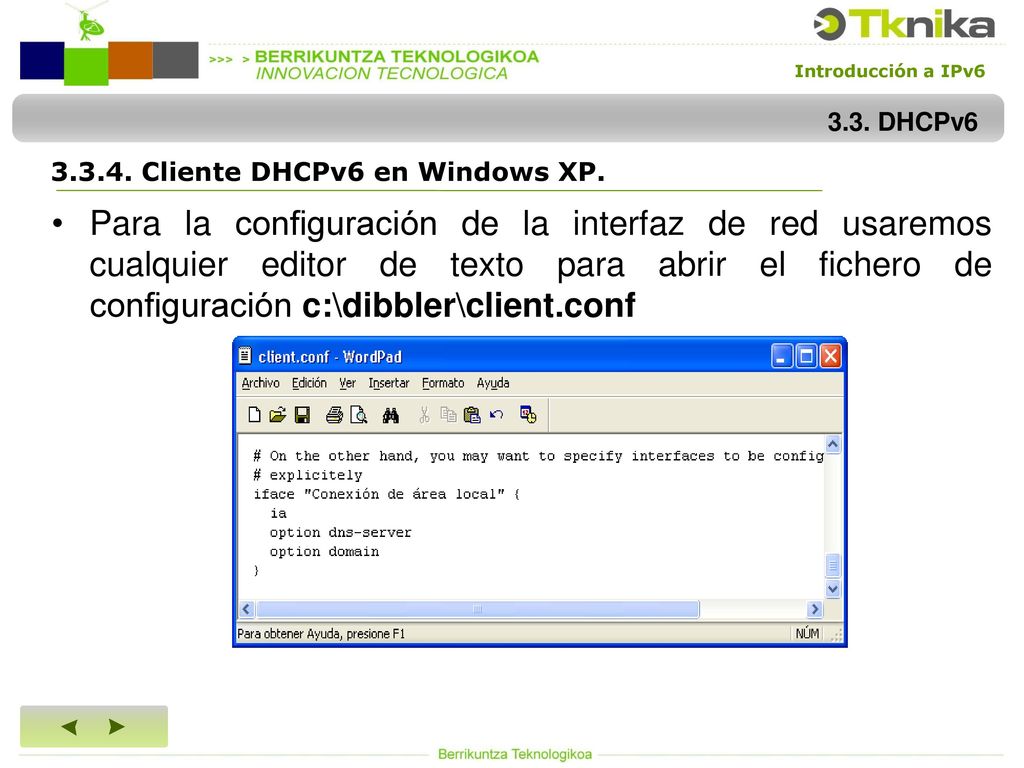

38 3.3. DHCPv6 Cliente DHCPv6 en Windows XP. Para la configuración de la interfaz de red usaremos cualquier editor de texto para abrir el fichero de configuración c:\dibbler\client.conf

39 Se debe tener en cuenta las mayúsculas/minúsculas y las tildes.

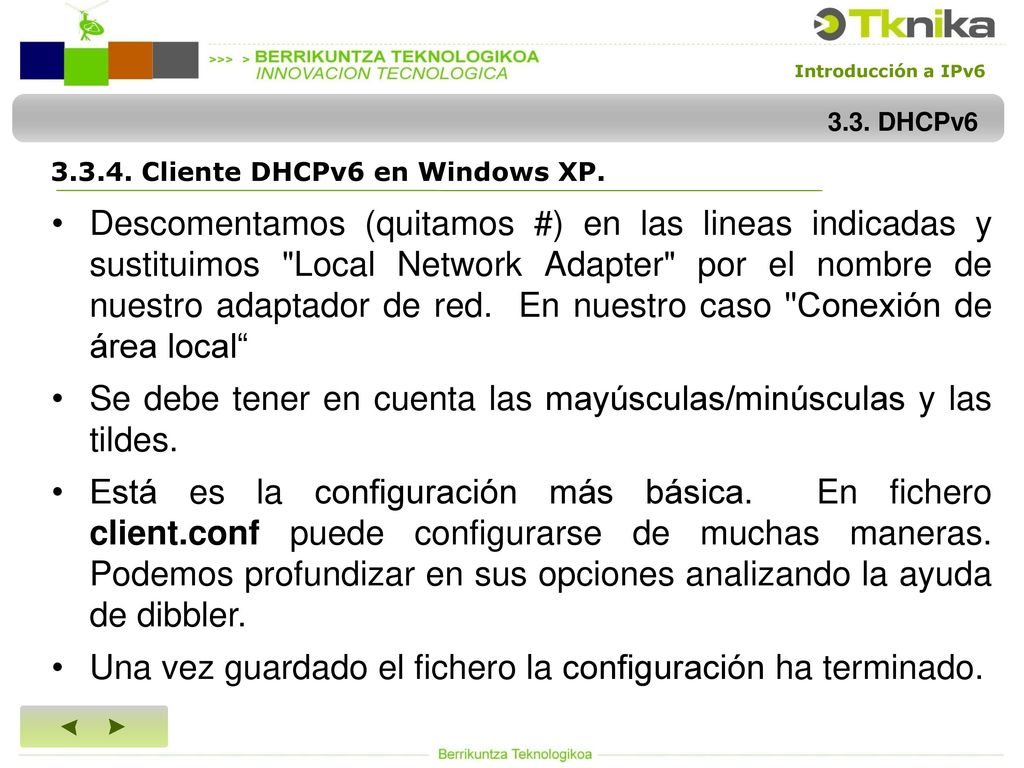

3.3. DHCPv6 Cliente DHCPv6 en Windows XP. Descomentamos (quitamos #) en las lineas indicadas y sustituimos "Local Network Adapter" por el nombre de nuestro adaptador de red. En nuestro caso "Conexión de área local“ Se debe tener en cuenta las mayúsculas/minúsculas y las tildes. Está es la configuración más básica. En fichero client.conf puede configurarse de muchas maneras. Podemos profundizar en sus opciones analizando la ayuda de dibbler. Una vez guardado el fichero la configuración ha terminado.

40 Observemos el resultado para el servidor Ubuntu.

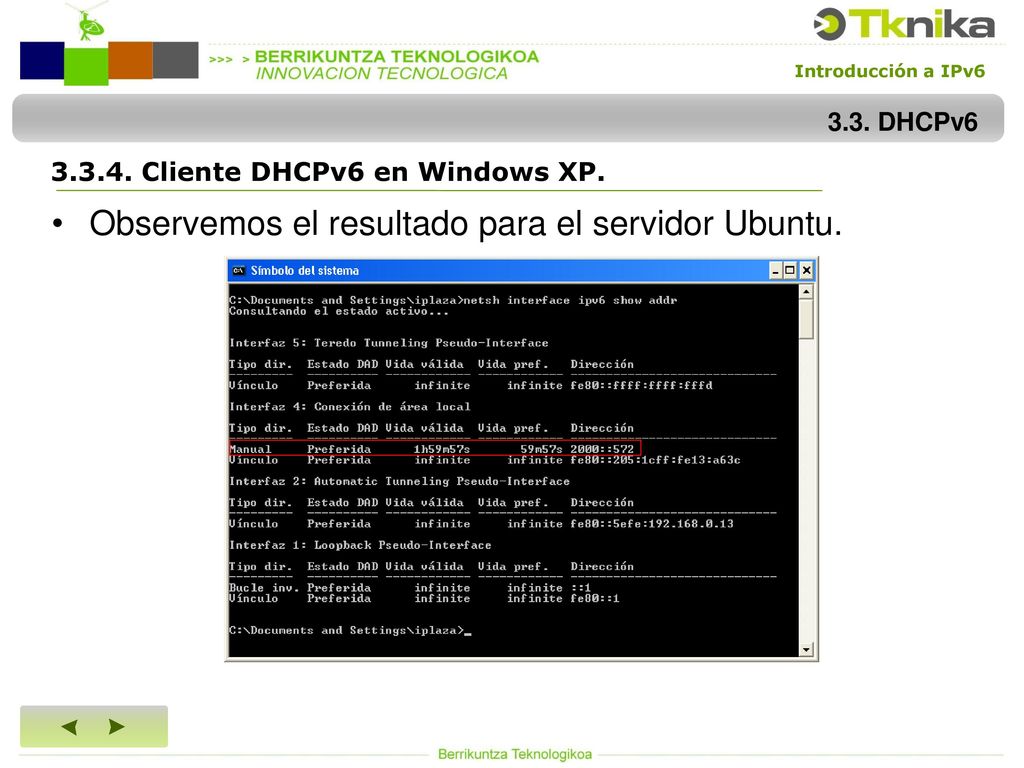

3.3. DHCPv6 Cliente DHCPv6 en Windows XP. Observemos el resultado para el servidor Ubuntu.

41 En el caso de Windows 2008 Server.

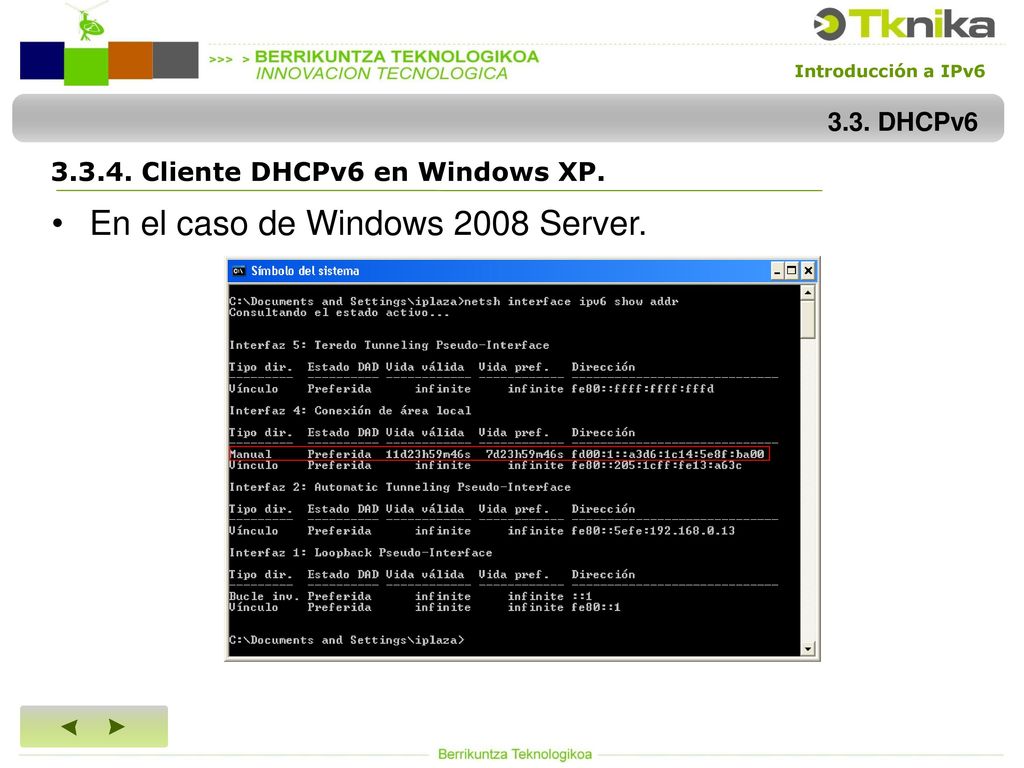

3.3. DHCPv6 Cliente DHCPv6 en Windows XP. En el caso de Windows 2008 Server.

42 c:\dibbler\dibbler-client stop

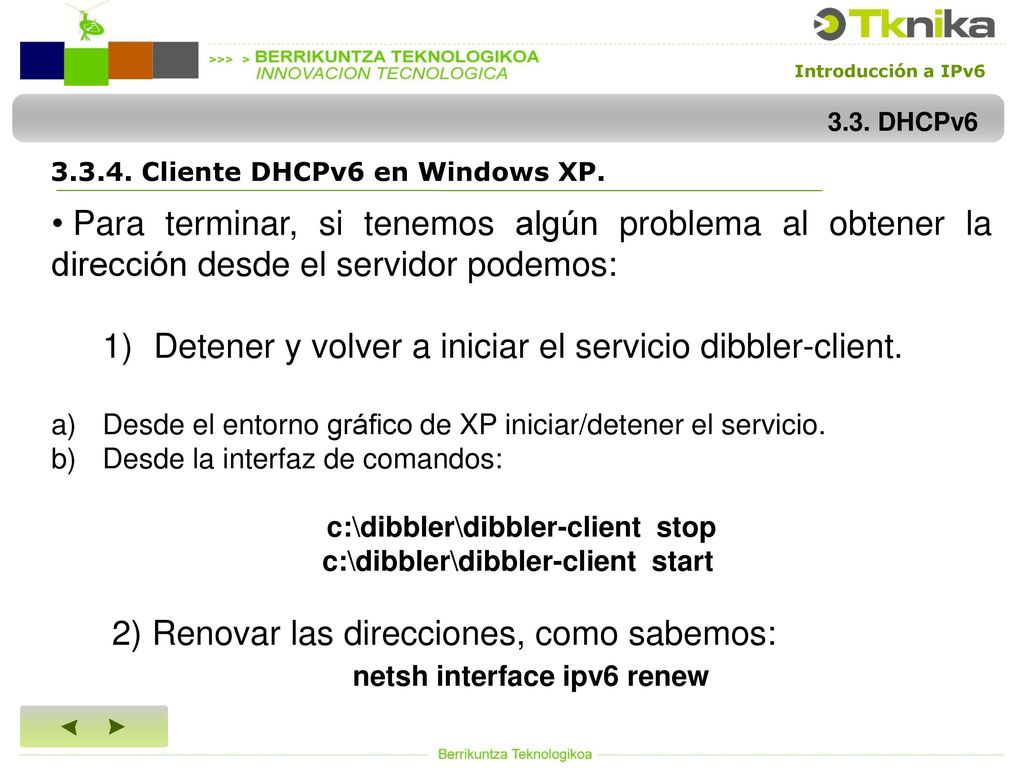

3.3. DHCPv6 Cliente DHCPv6 en Windows XP. Para terminar, si tenemos algún problema al obtener la dirección desde el servidor podemos: Detener y volver a iniciar el servicio dibbler-client. Desde el entorno gráfico de XP iniciar/detener el servicio. Desde la interfaz de comandos: c:\dibbler\dibbler-client stop c:\dibbler\dibbler-client start  2) Renovar las direcciones, como sabemos: netsh interface ipv6 renew

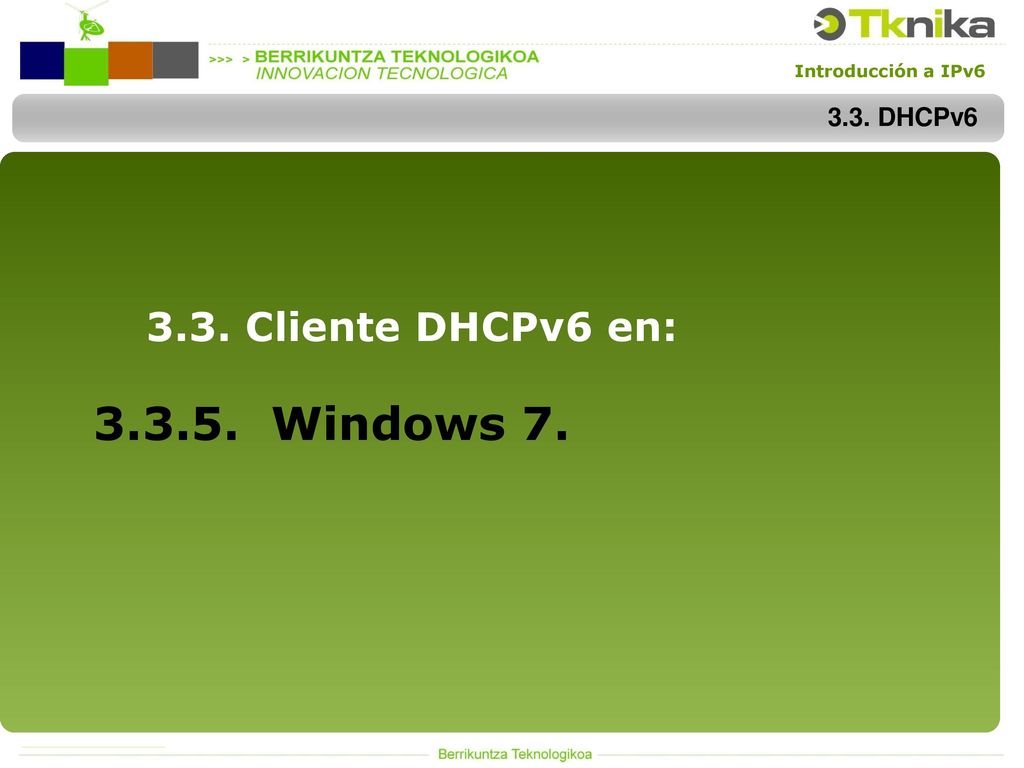

43 3.3. DHCPv6 3.3. Cliente DHCPv6 en: Windows 7.

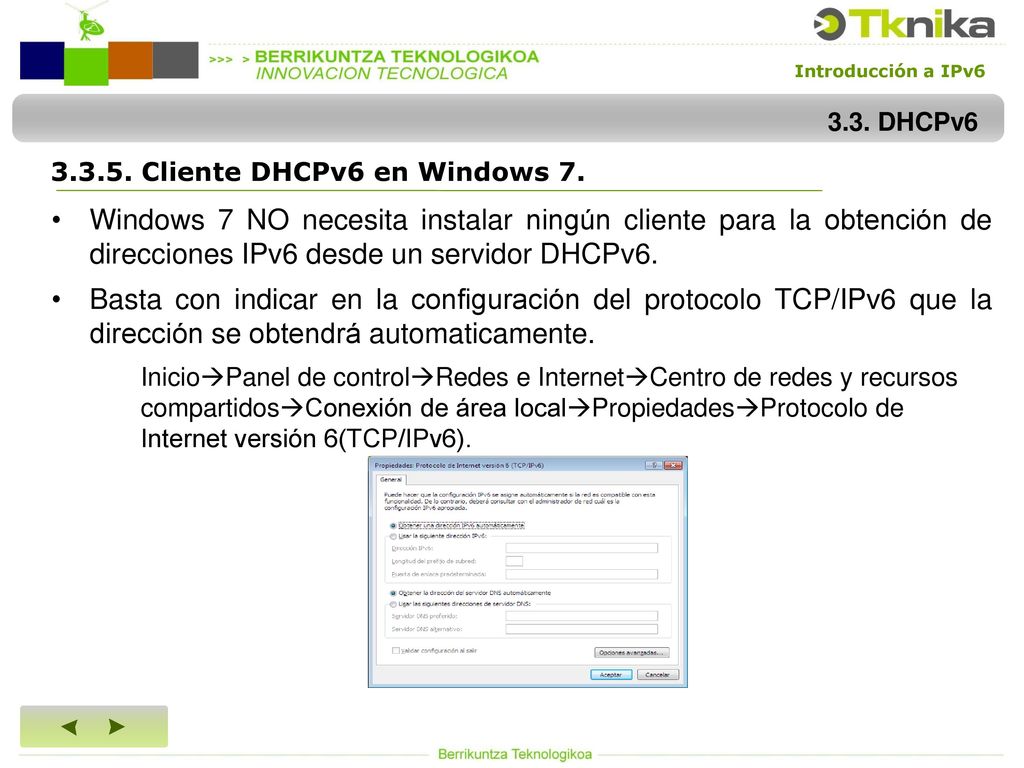

44 3.3. DHCPv6 Cliente DHCPv6 en Windows 7. Windows 7 NO necesita instalar ningún cliente para la obtención de direcciones IPv6 desde un servidor DHCPv6. Basta con indicar en la configuración del protocolo TCP/IPv6 que la dirección se obtendrá automaticamente. InicioPanel de controlRedes e InternetCentro de redes y recursos compartidosConexión de área localPropiedadesProtocolo de Internet versión 6(TCP/IPv6).

45 Observemos el resultado para el servidor Ubuntu.

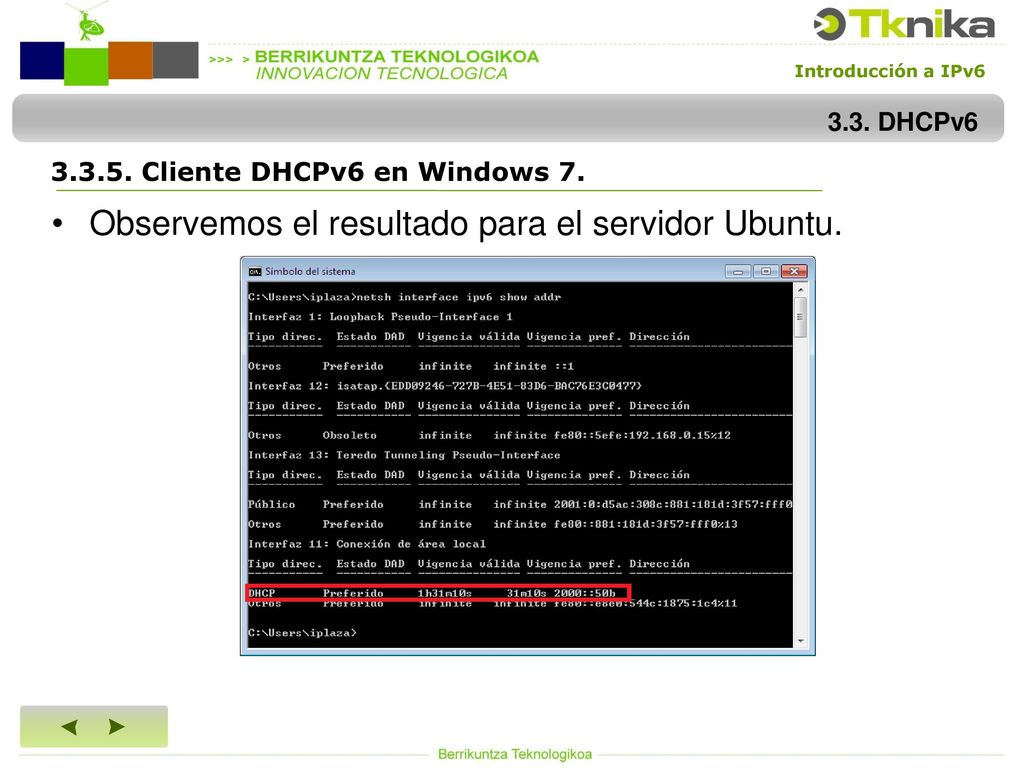

3.3. DHCPv6 Cliente DHCPv6 en Windows 7. Observemos el resultado para el servidor Ubuntu.

46 En el caso de Windows 2008 Server.
3.3. DHCPv6 Cliente DHCPv6 en Windows 7. En el caso de Windows 2008 Server.
