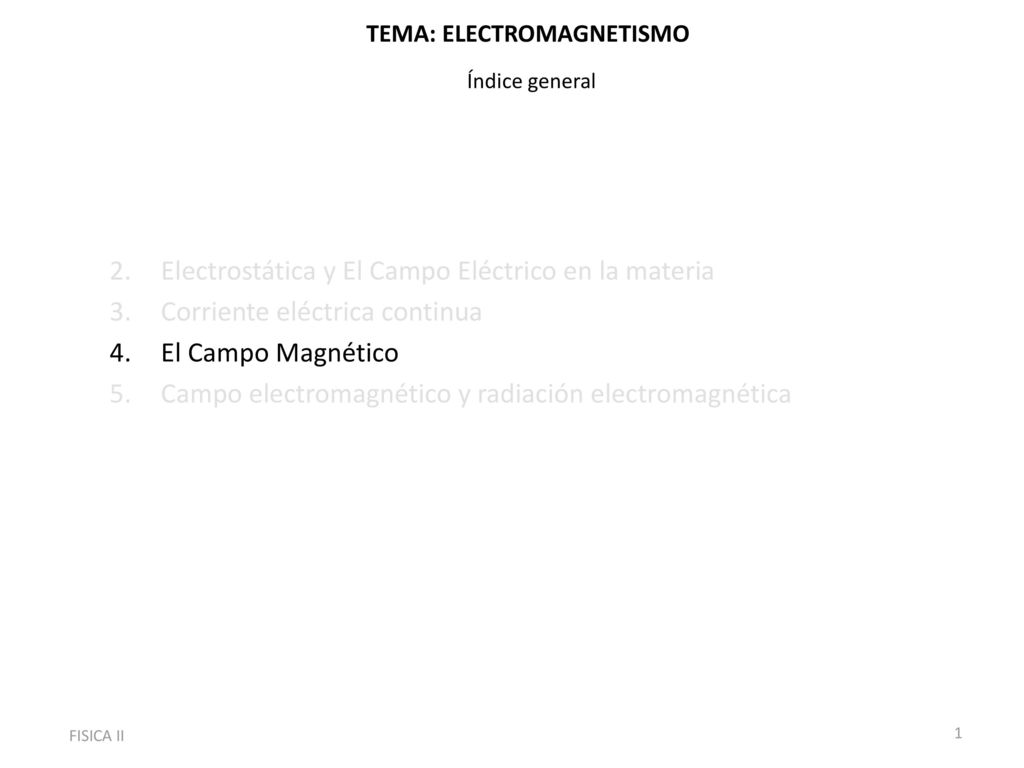

TEMA: ELECTROMAGNETISMO
Índice general Electrostática y El Campo Eléctrico en la materia Corriente eléctrica continua El Campo Magnético Campo electromagnético y radiación electromagnética FISICA II
2
TEMA: ELECTROMAGNETISMO
Índice general Electrostática y El Campo Eléctrico en la materia Corriente eléctrica continua El Campo Magnético Introducción Fuerza de Lorentz: Aplicaciones Ley de Biot y Savart: Aplicaciones Propiedades generales del Campo Magnético. Ley de Ampère Campo electromagnético y radiación electromagnética. FISICA II
3
TEMA: 4 EL CAMPO MAGNÉTICO

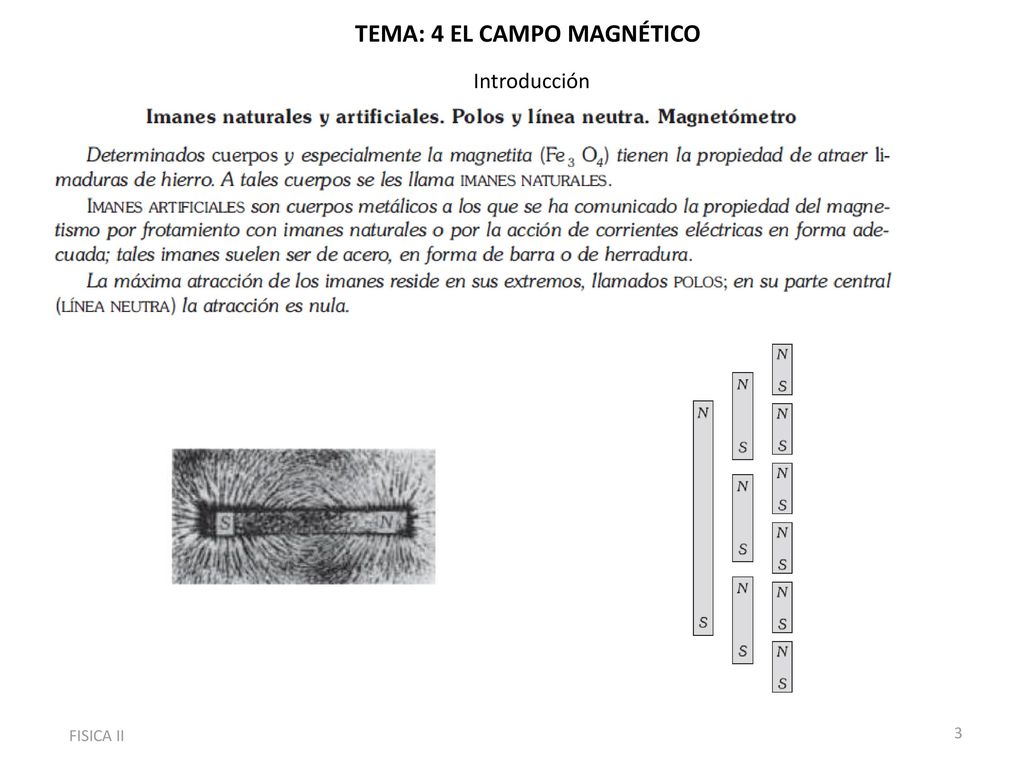

Introducción FISICA II

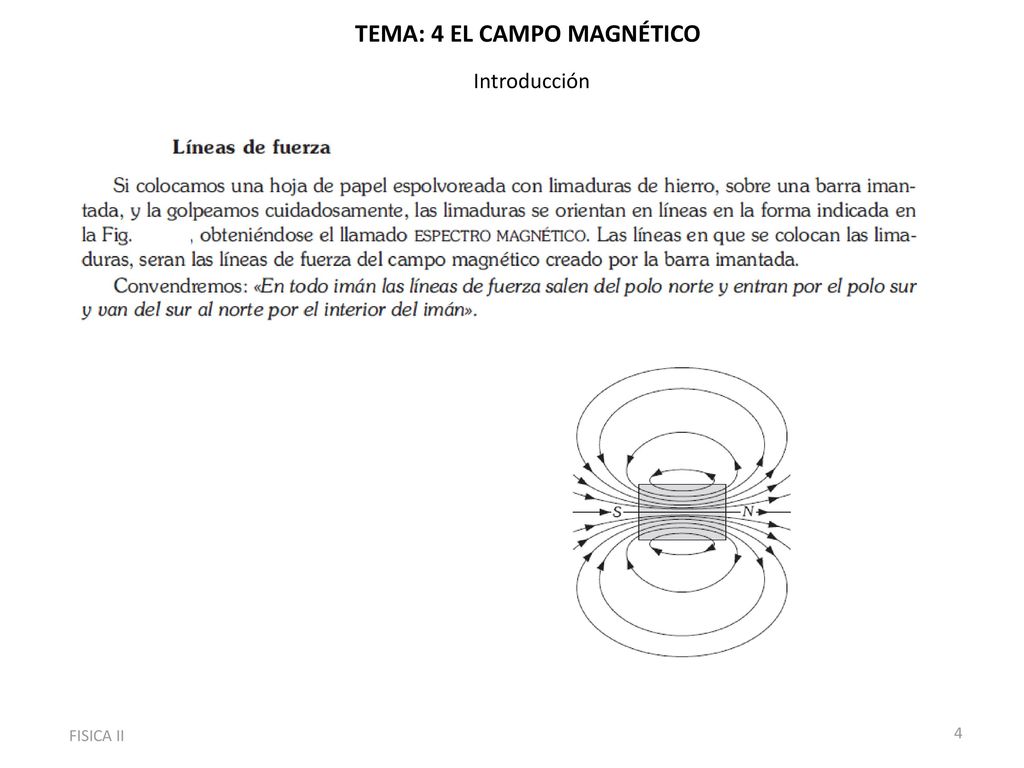

4
TEMA: 4 EL CAMPO MAGNÉTICO
Introducción FISICA II
5

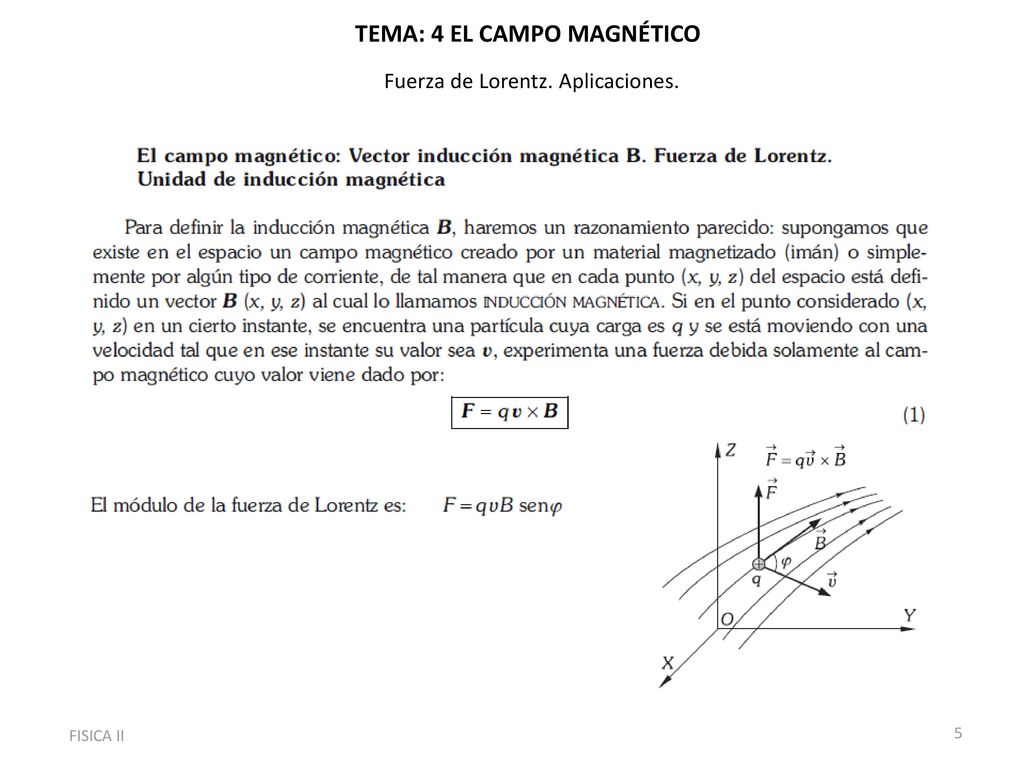

TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II

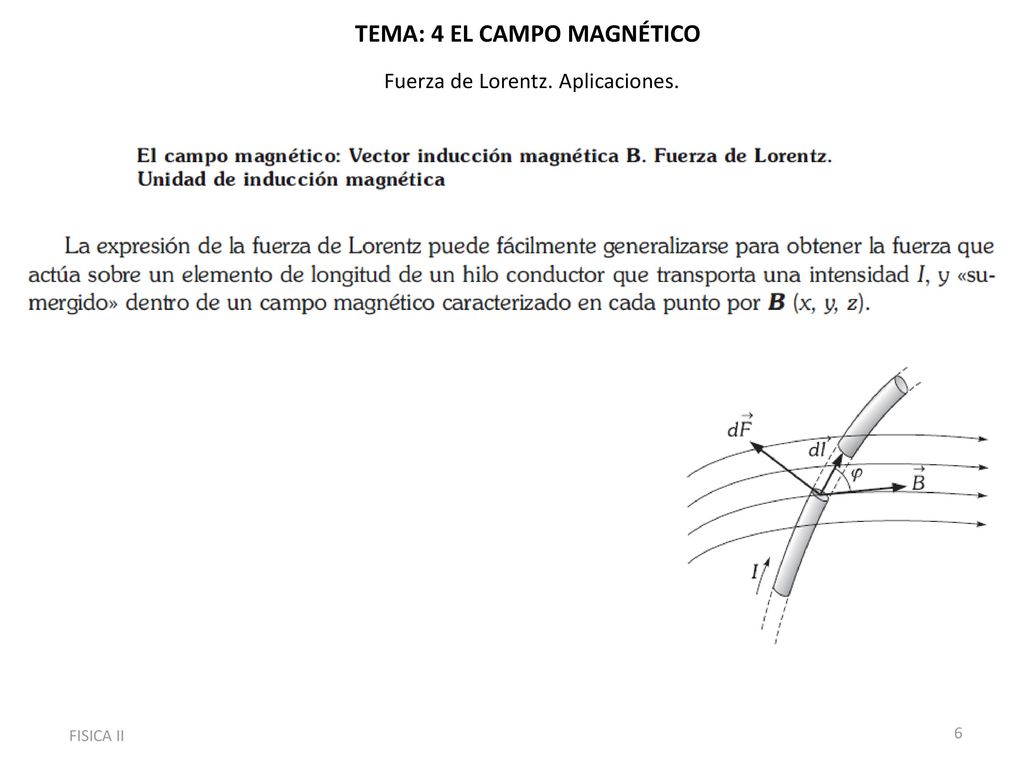

6
TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II
7

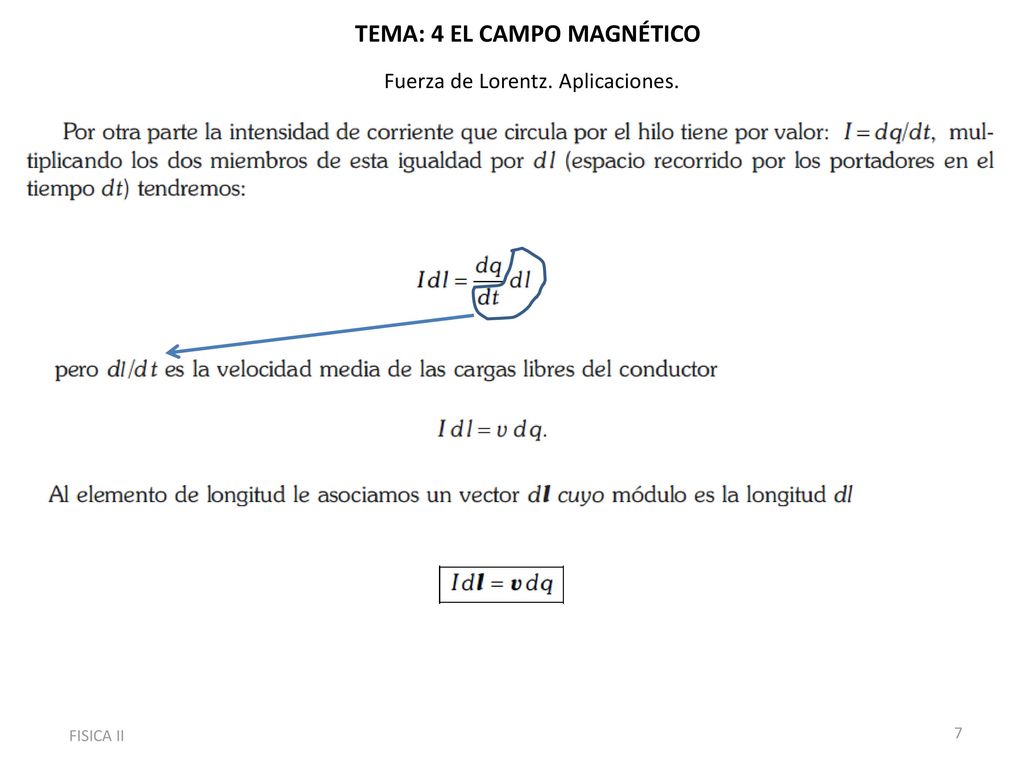

TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II

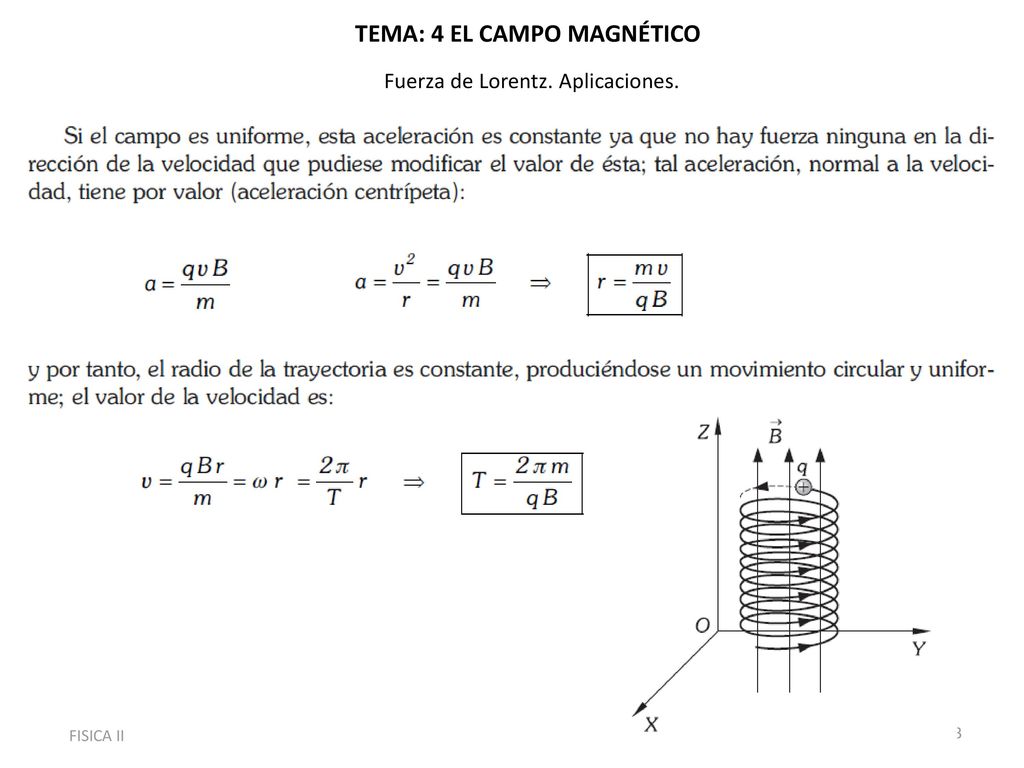

8

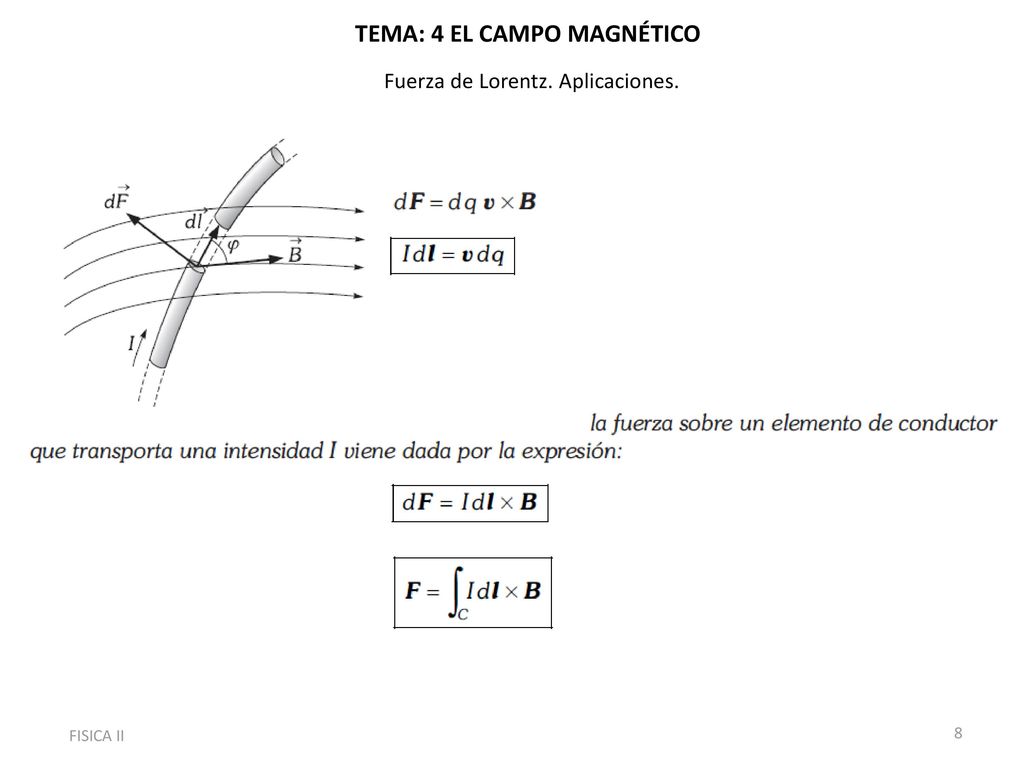

TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II

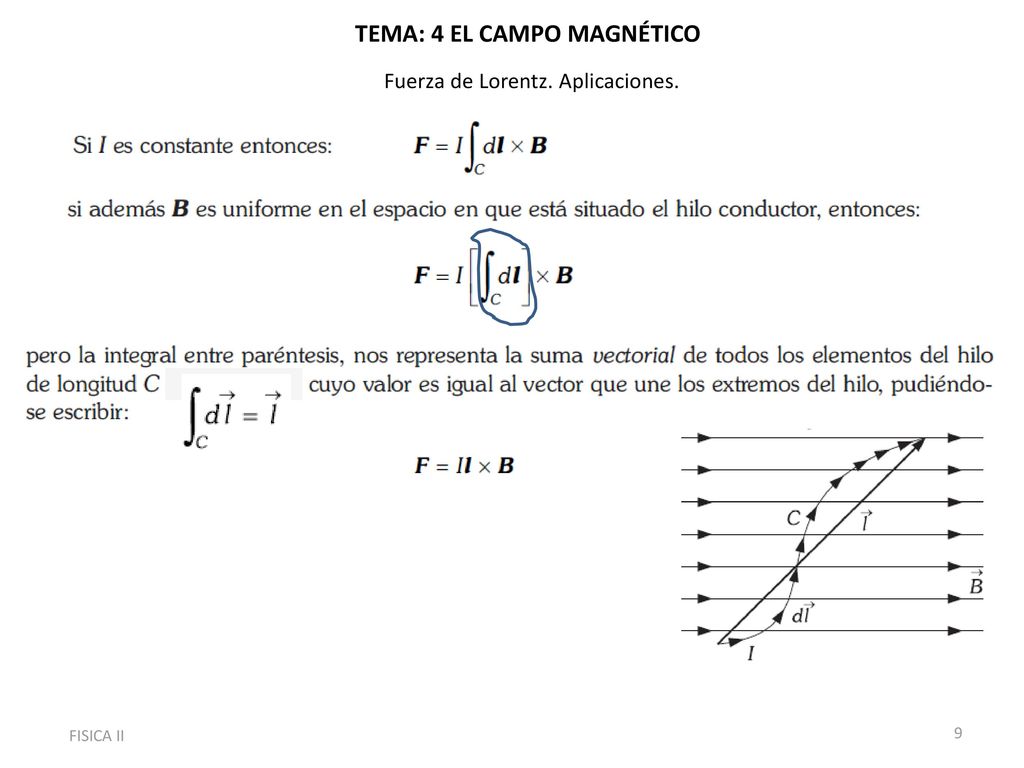

9
TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II
10
TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II
11
TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II
12

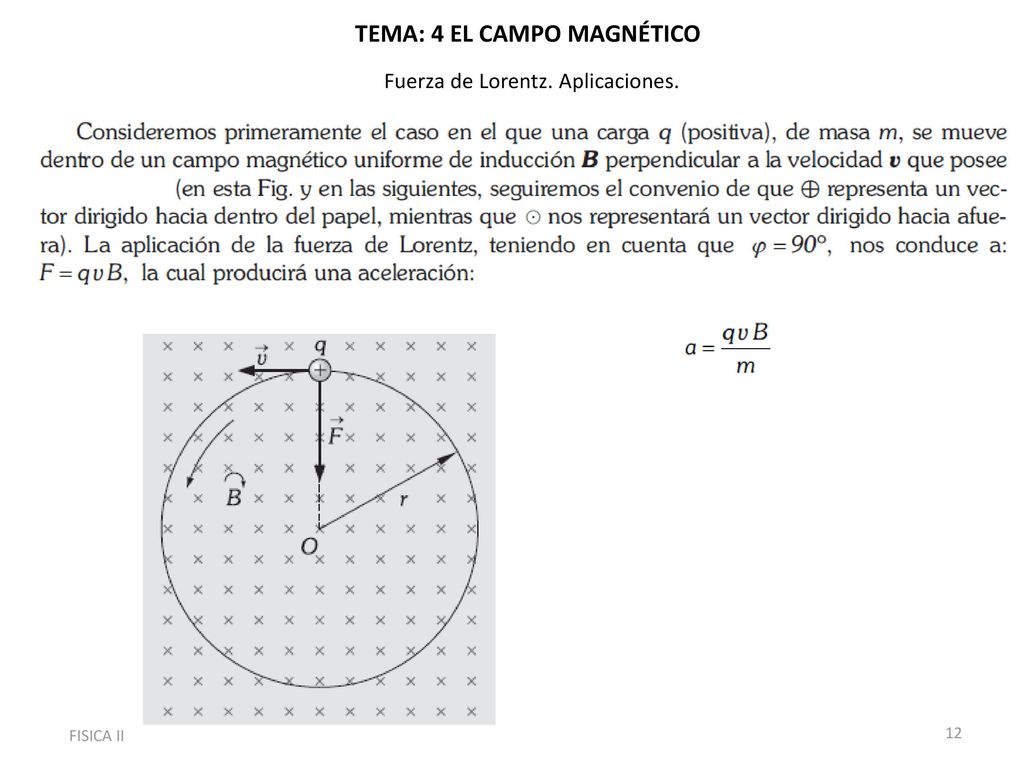

TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II
13
TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II
14

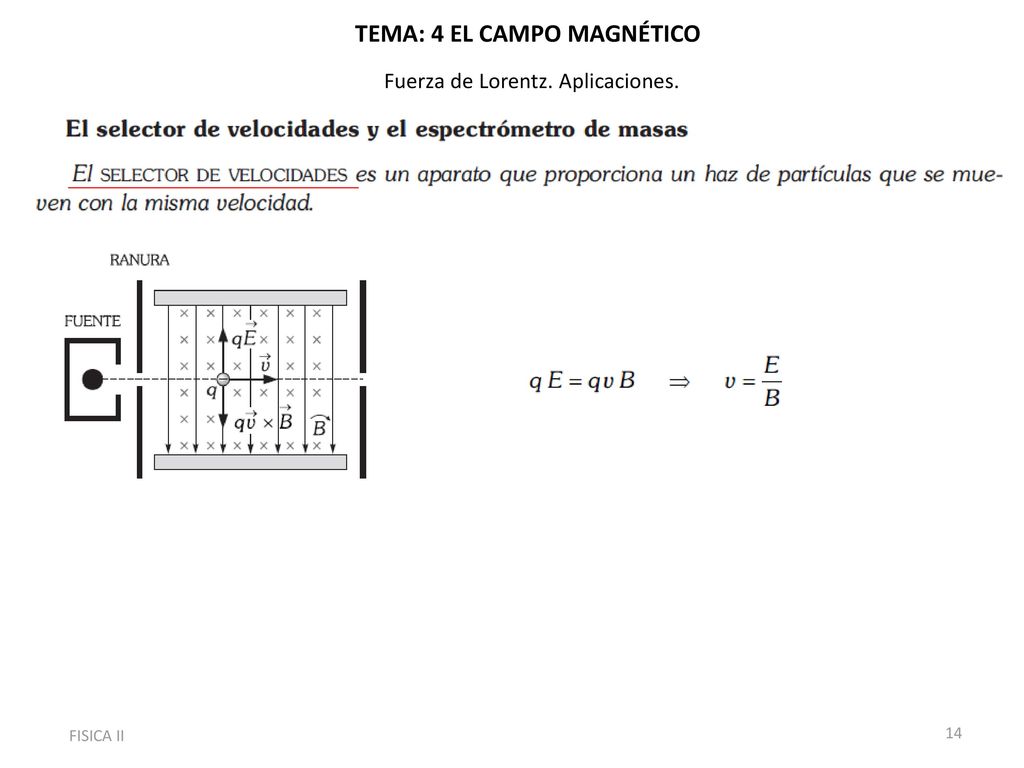

TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II
15

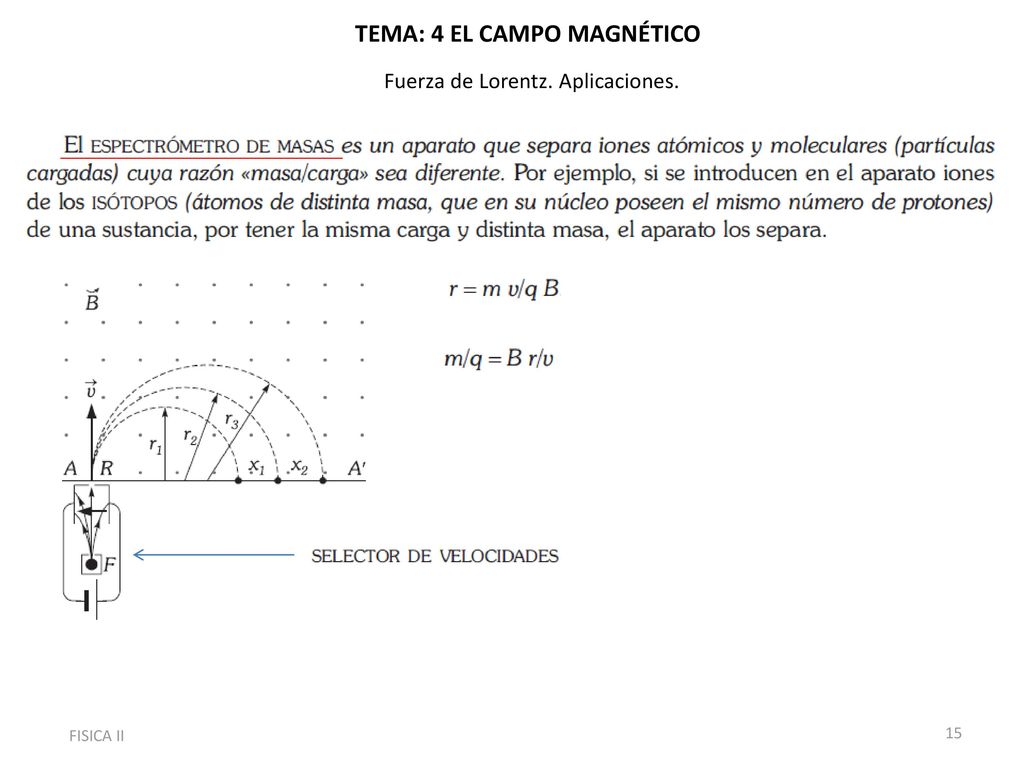

TEMA: 4 EL CAMPO MAGNÉTICO
Fuerza de Lorentz. Aplicaciones. FISICA II

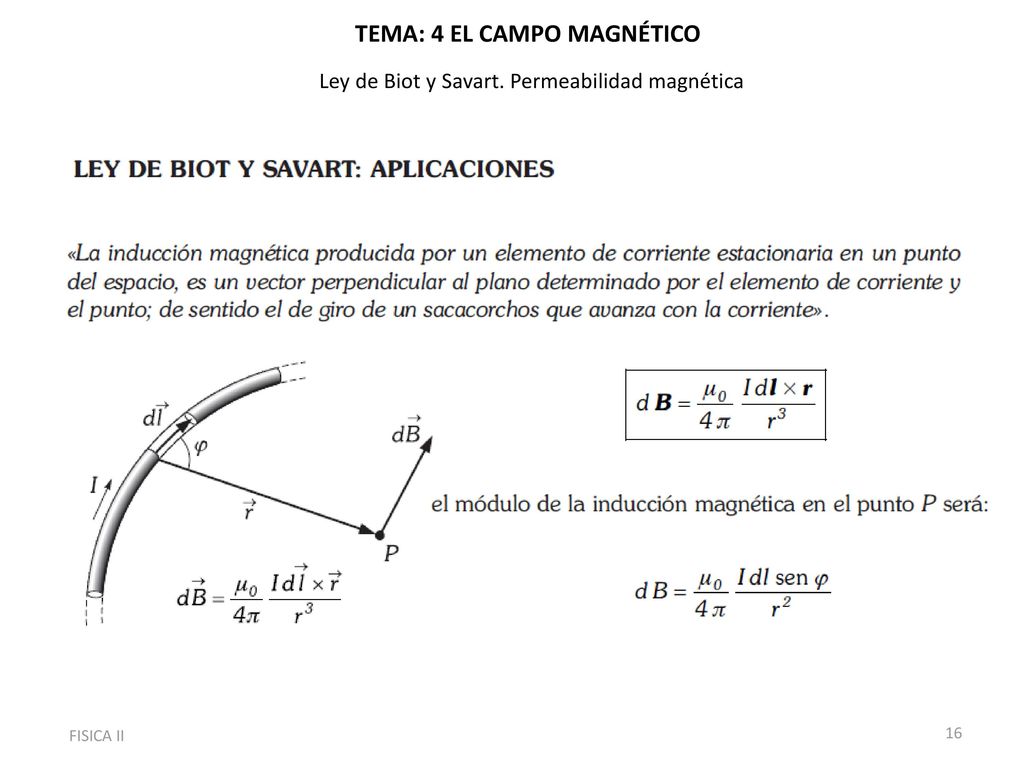

16
TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart. Permeabilidad magnética FISICA II

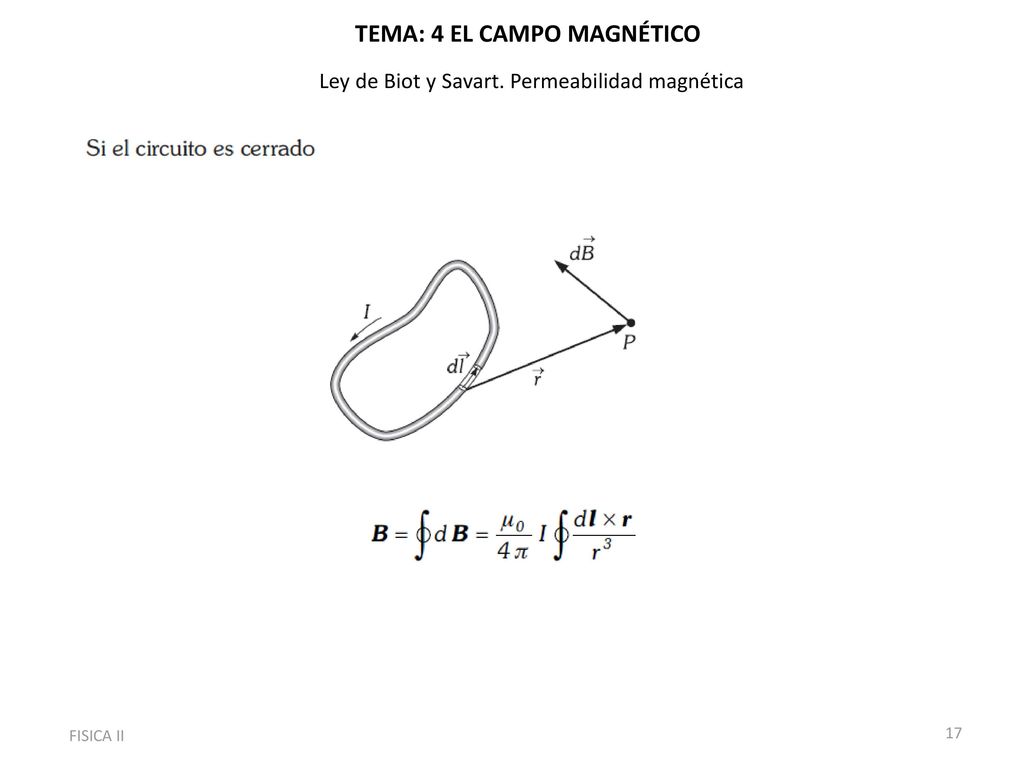

17
TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart. Permeabilidad magnética FISICA II

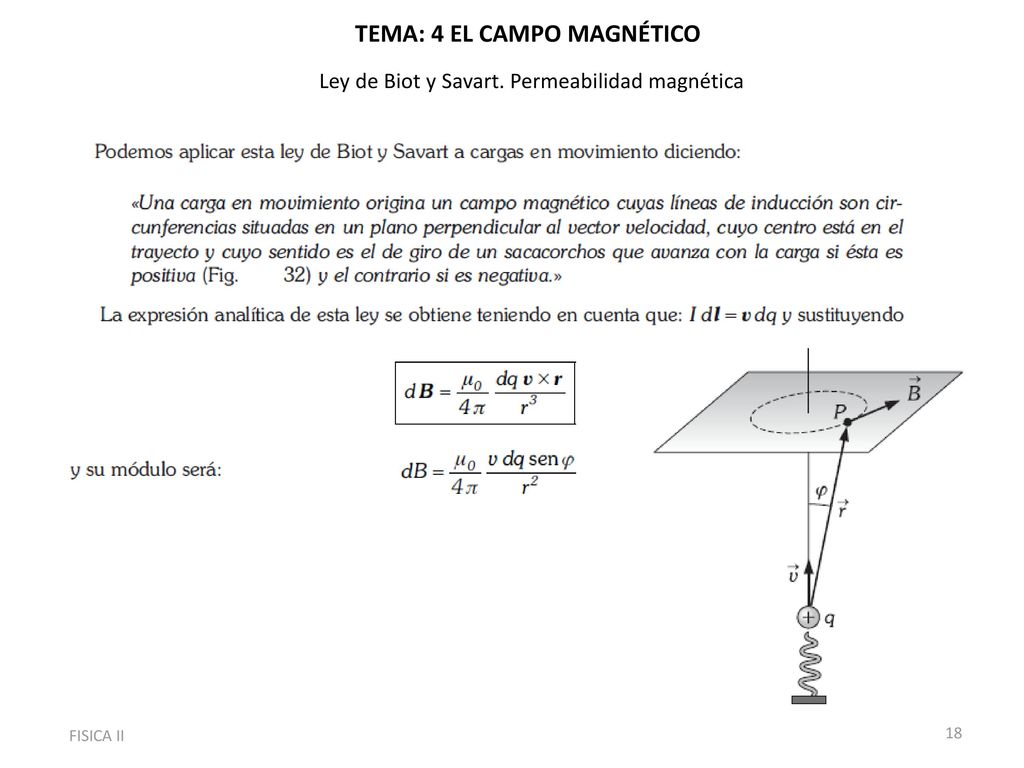

18
TEMA: 4 EL CAMPO MAGNÉTICO

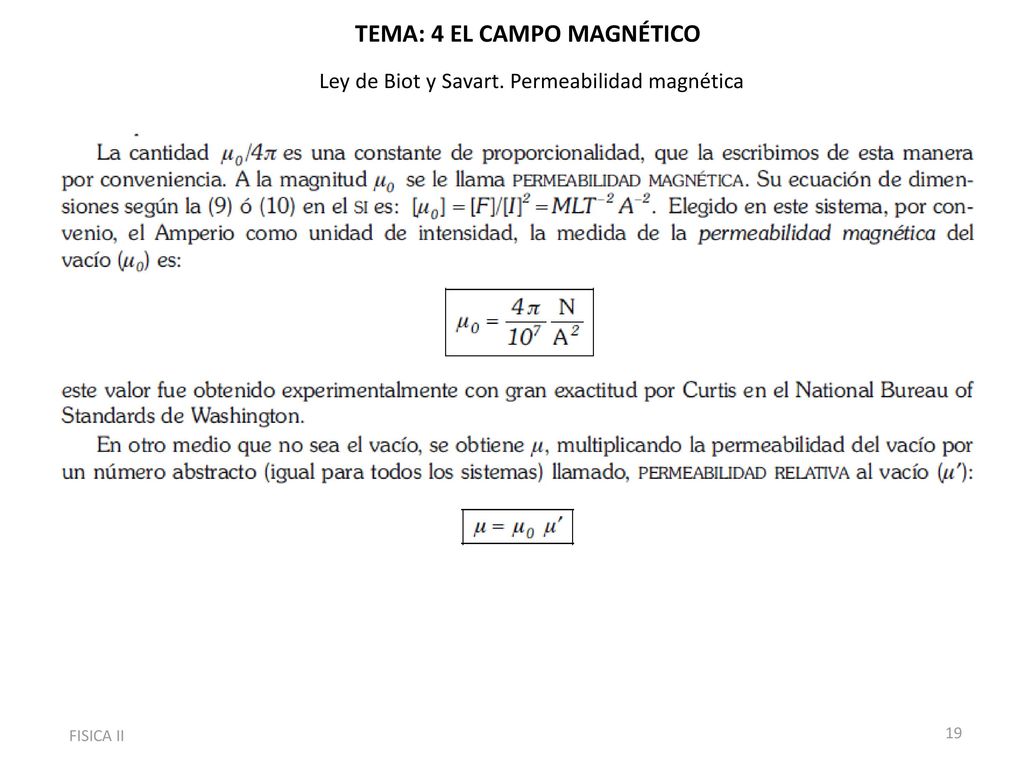

Ley de Biot y Savart. Permeabilidad magnética FISICA II
19
TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart. Permeabilidad magnética FISICA II

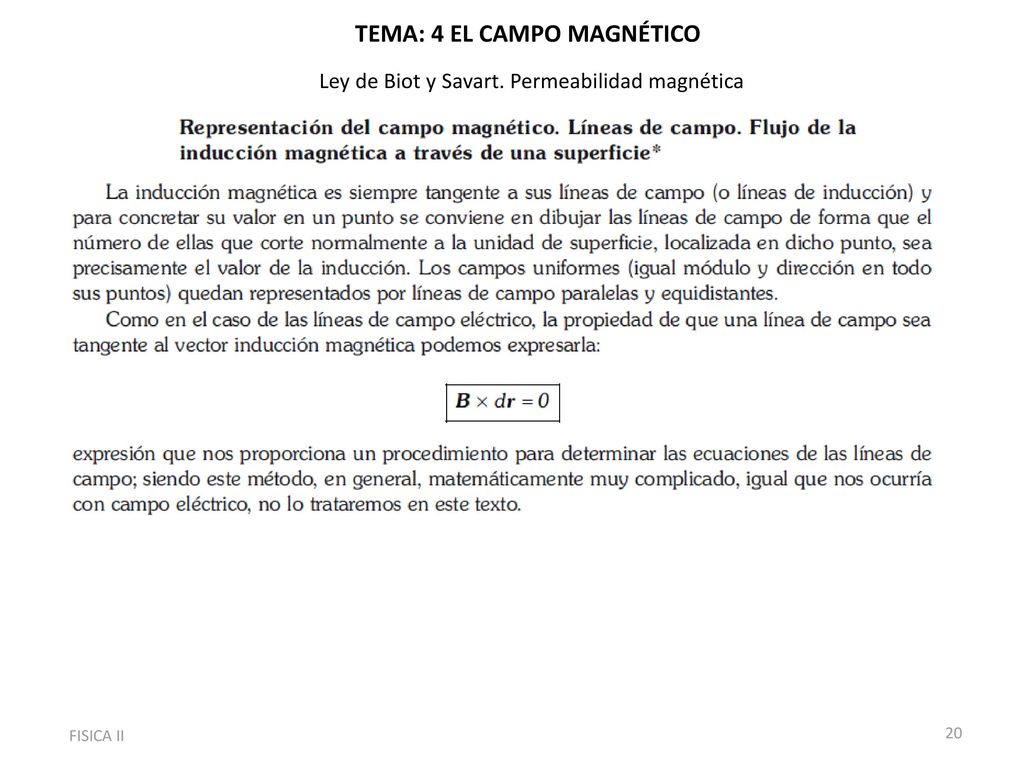

20
TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart. Permeabilidad magnética FISICA II

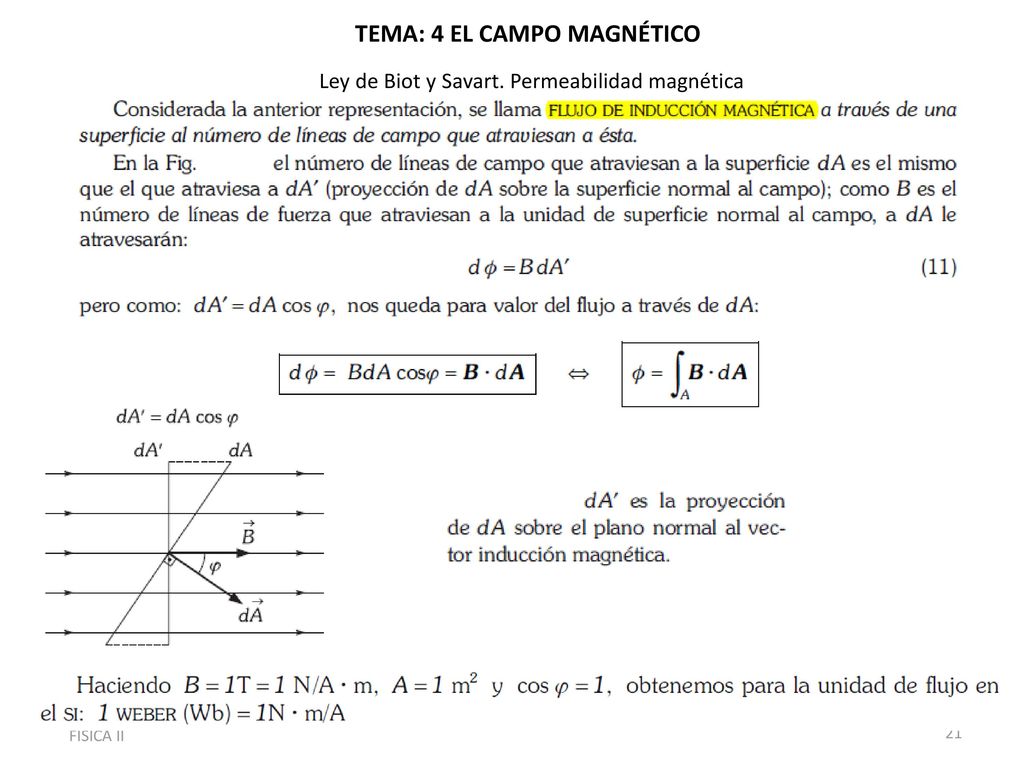

21
TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart. Permeabilidad magnética FISICA II
22
TEMA: 4 EL CAMPO MAGNÉTICO

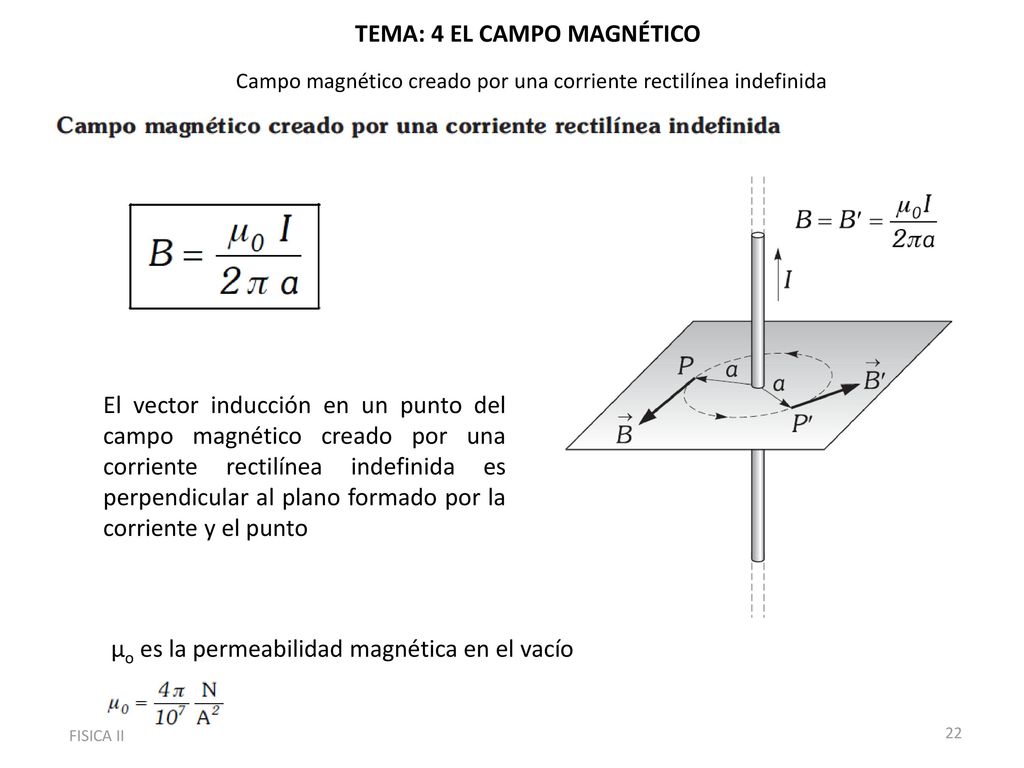

Campo magnético creado por una corriente rectilínea indefinida El vector inducción en un punto del campo magnético creado por una corriente rectilínea indefinida es perpendicular al plano formado por la corriente y el punto µo es la permeabilidad magnética en el vacío FISICA II
23
TEMA: 4 EL CAMPO MAGNÉTICO

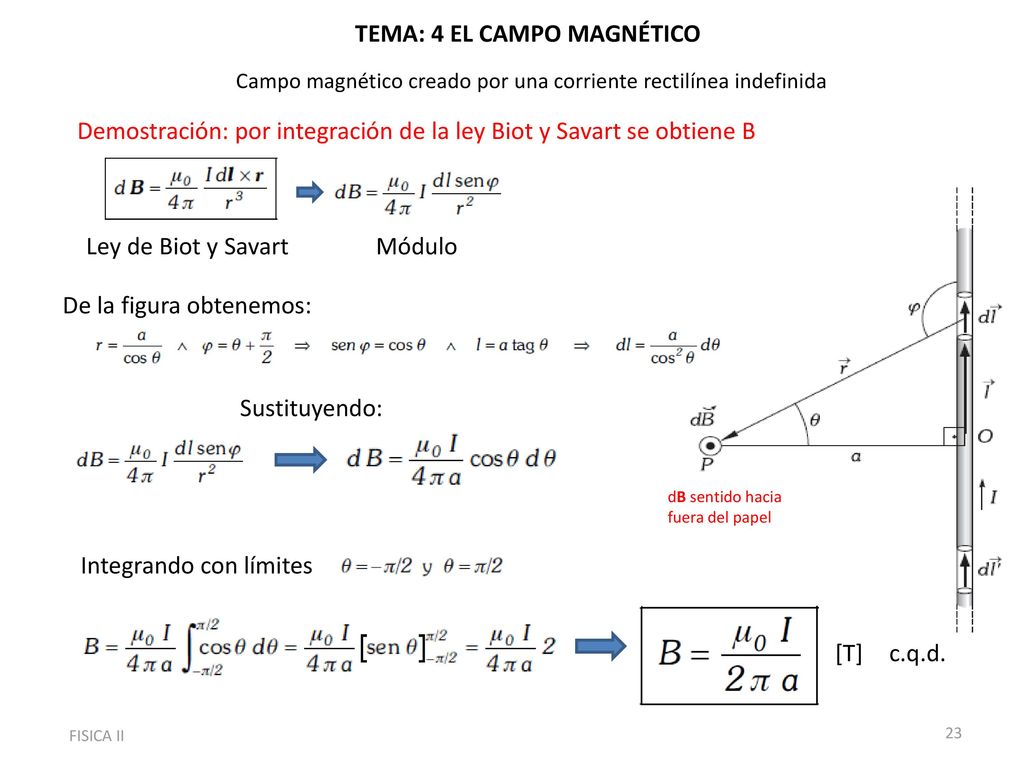

Campo magnético creado por una corriente rectilínea indefinida Demostración: por integración de la ley Biot y Savart se obtiene B Ley de Biot y Savart Módulo De la figura obtenemos: Sustituyendo: dB sentido hacia fuera del papel Integrando con límites [T] c.q.d. FISICA II
24

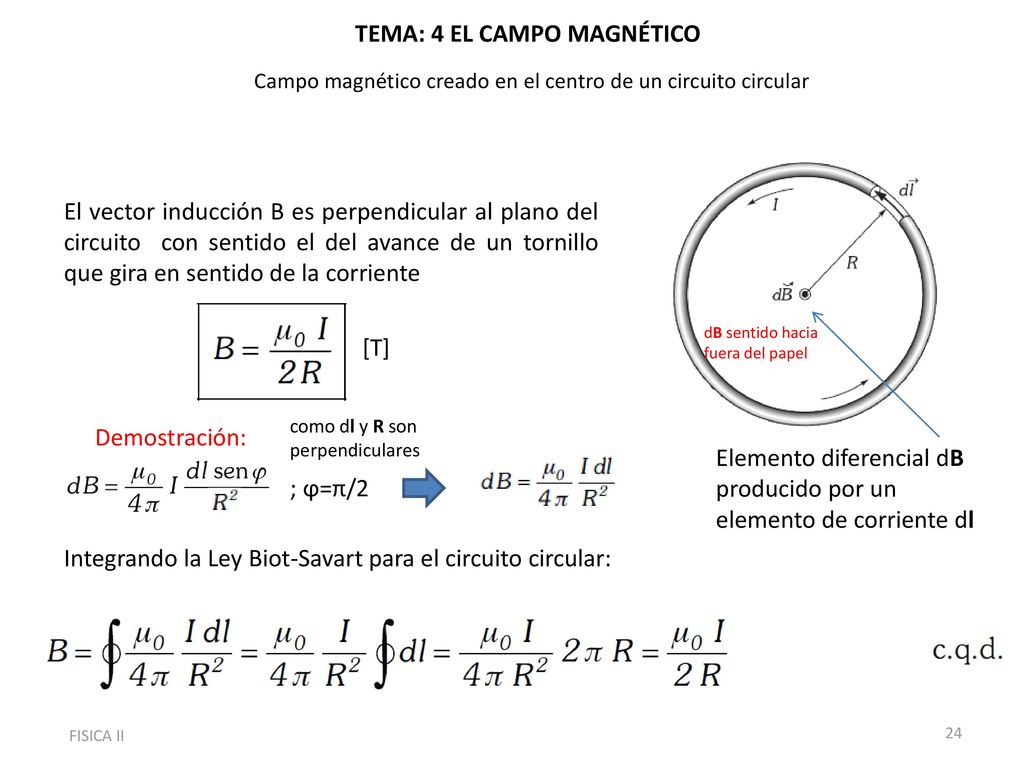

TEMA: 4 EL CAMPO MAGNÉTICO
Campo magnético creado en el centro de un circuito circular El vector inducción B es perpendicular al plano del circuito con sentido el del avance de un tornillo que gira en sentido de la corriente dB sentido hacia fuera del papel [T] como dl y R son perpendiculares Demostración: Elemento diferencial dB producido por un elemento de corriente dl ; ϕ=π/2 Integrando la Ley Biot-Savart para el circuito circular: FISICA II

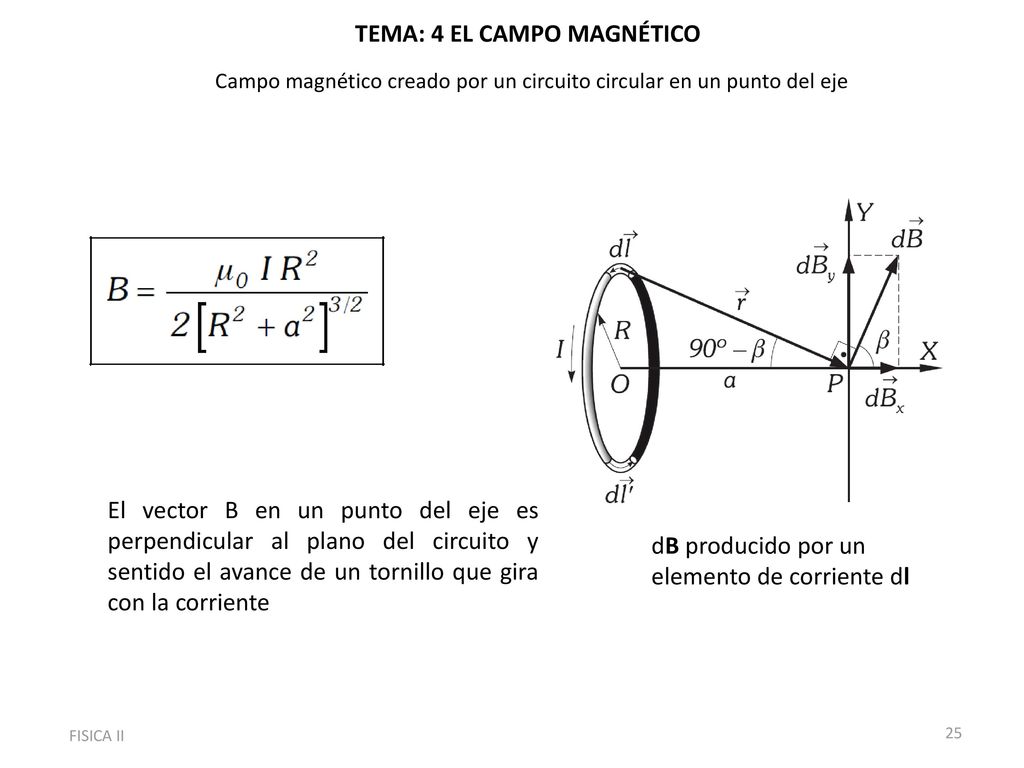

25
TEMA: 4 EL CAMPO MAGNÉTICO
Campo magnético creado por un circuito circular en un punto del eje El vector B en un punto del eje es perpendicular al plano del circuito y sentido el avance de un tornillo que gira con la corriente dB producido por un elemento de corriente dl FISICA II

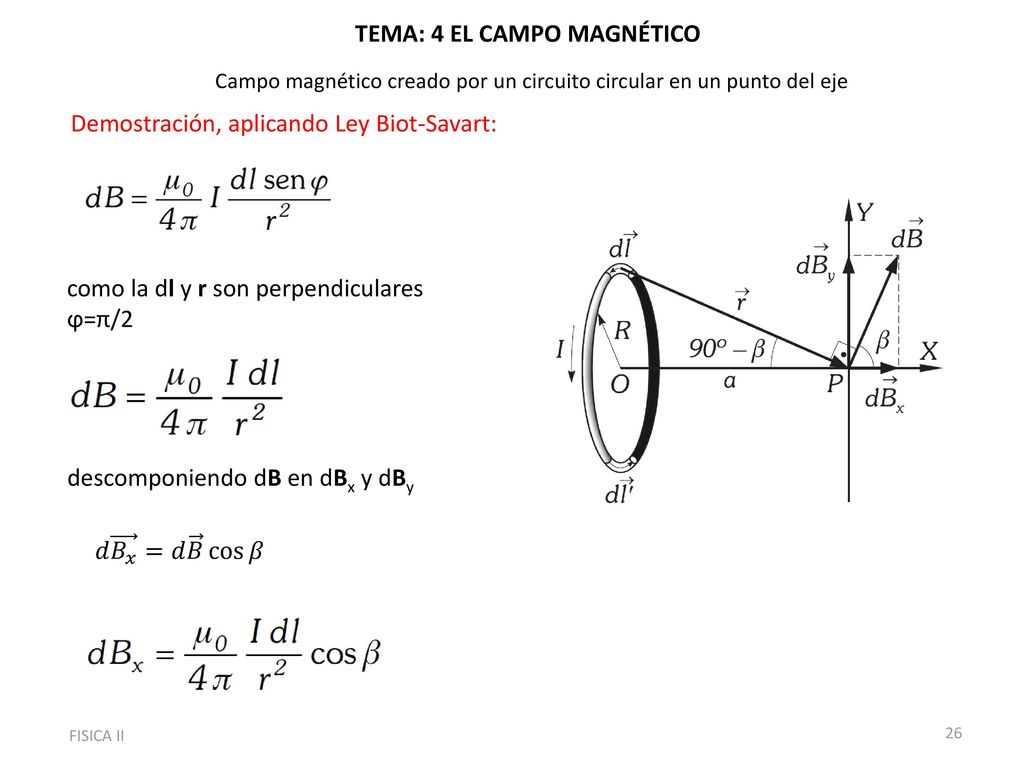

26
TEMA: 4 EL CAMPO MAGNÉTICO
Campo magnético creado por un circuito circular en un punto del eje Demostración, aplicando Ley Biot-Savart: como la dl y r son perpendiculares ϕ=π/2 descomponiendo dB en dBx y dBy 𝑑 𝐵 𝑥 =𝑑 𝐵 cos 𝛽 FISICA II
27

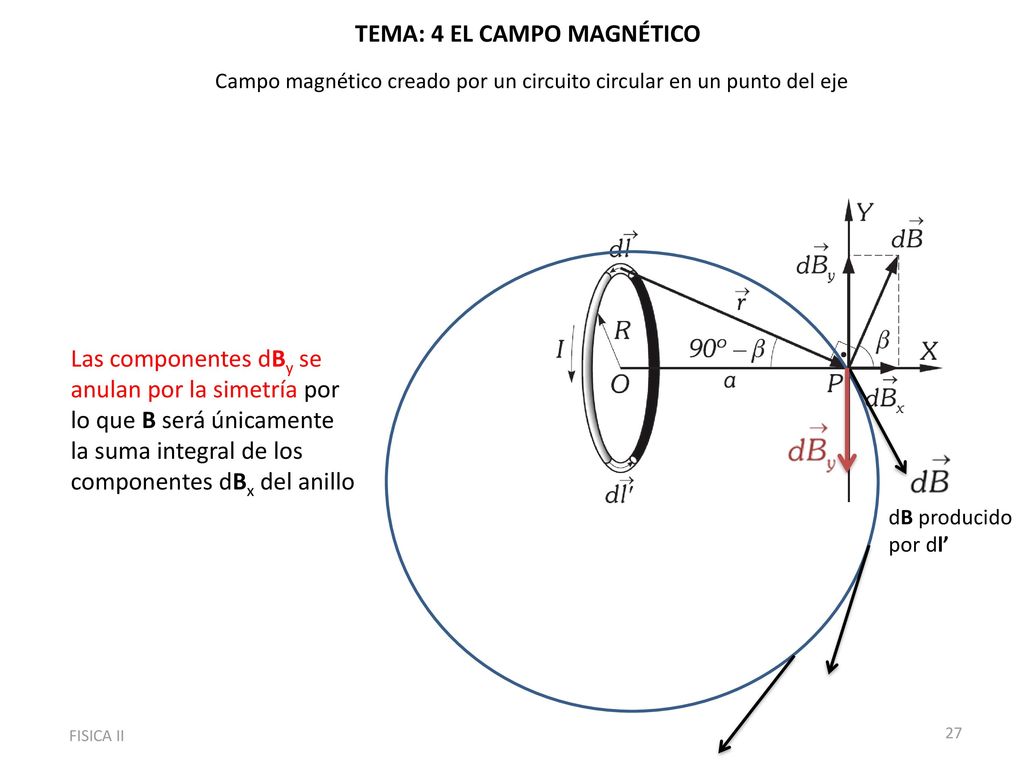

TEMA: 4 EL CAMPO MAGNÉTICO
Campo magnético creado por un circuito circular en un punto del eje Las componentes dBy se anulan por la simetría por lo que B será únicamente la suma integral de los componentes dBx del anillo dB producido por dl’ FISICA II

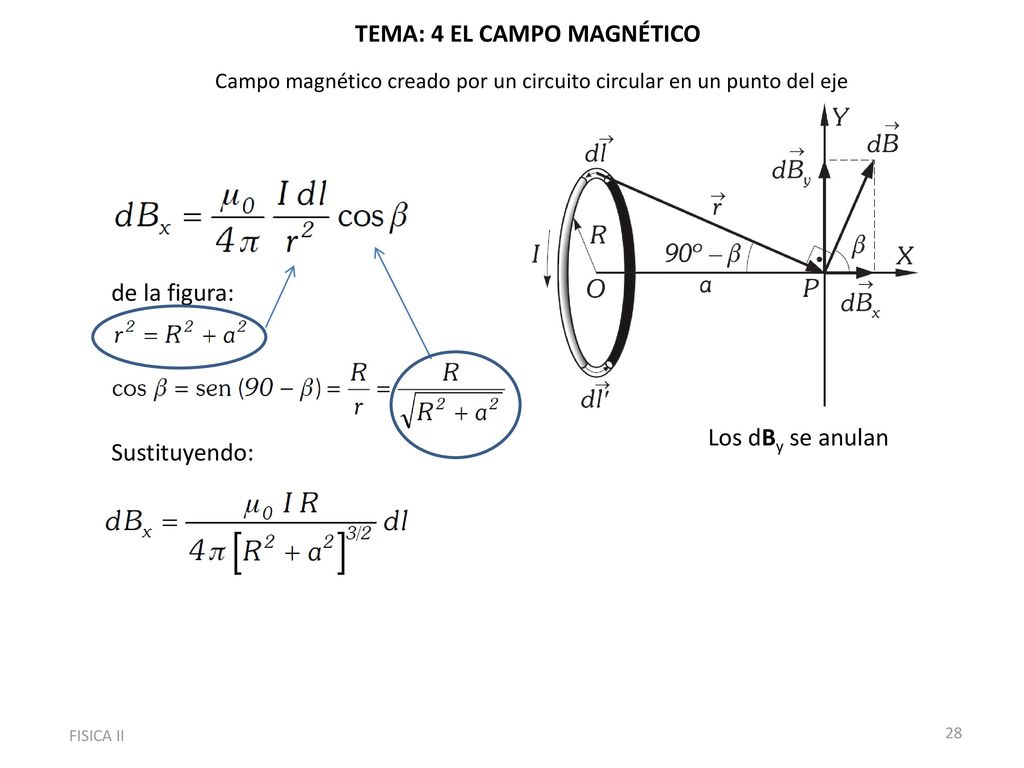

28
TEMA: 4 EL CAMPO MAGNÉTICO
Campo magnético creado por un circuito circular en un punto del eje de la figura: Los dBy se anulan Sustituyendo: FISICA II
29
TEMA: 4 EL CAMPO MAGNÉTICO
Campo magnético creado por un circuito circular en un punto del eje Integrando para todo el circuito: c.q.d. FISICA II
30
TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart: Aplicaciones FISICA II

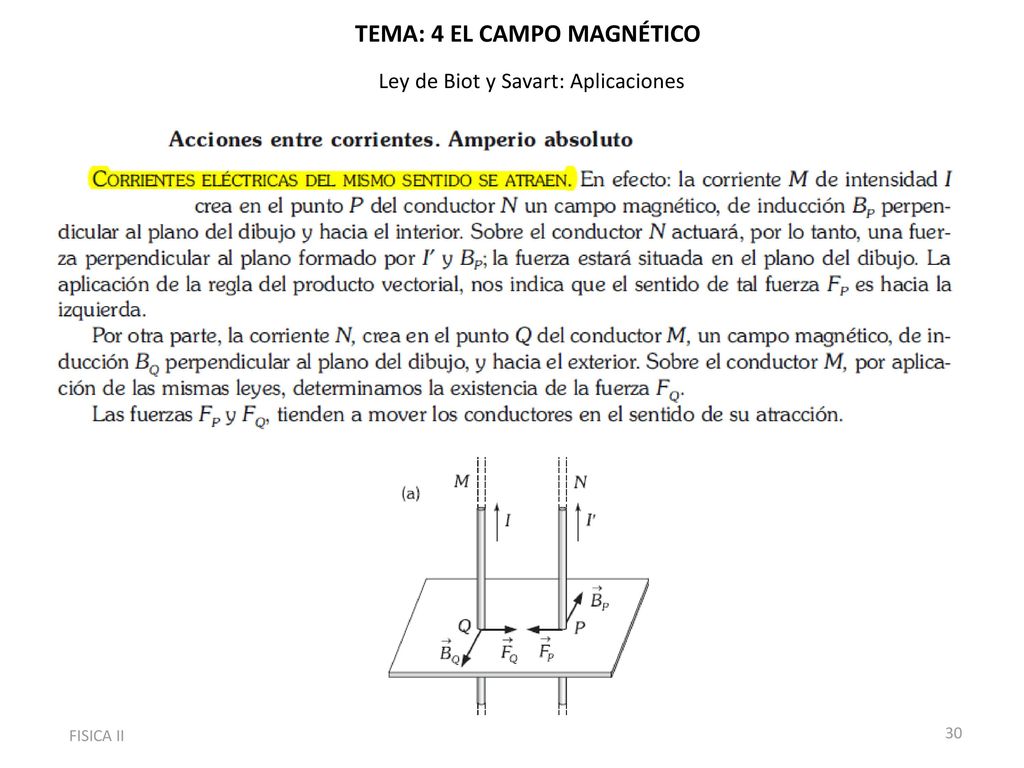

31
TEMA: 4 EL CAMPO MAGNÉTICO

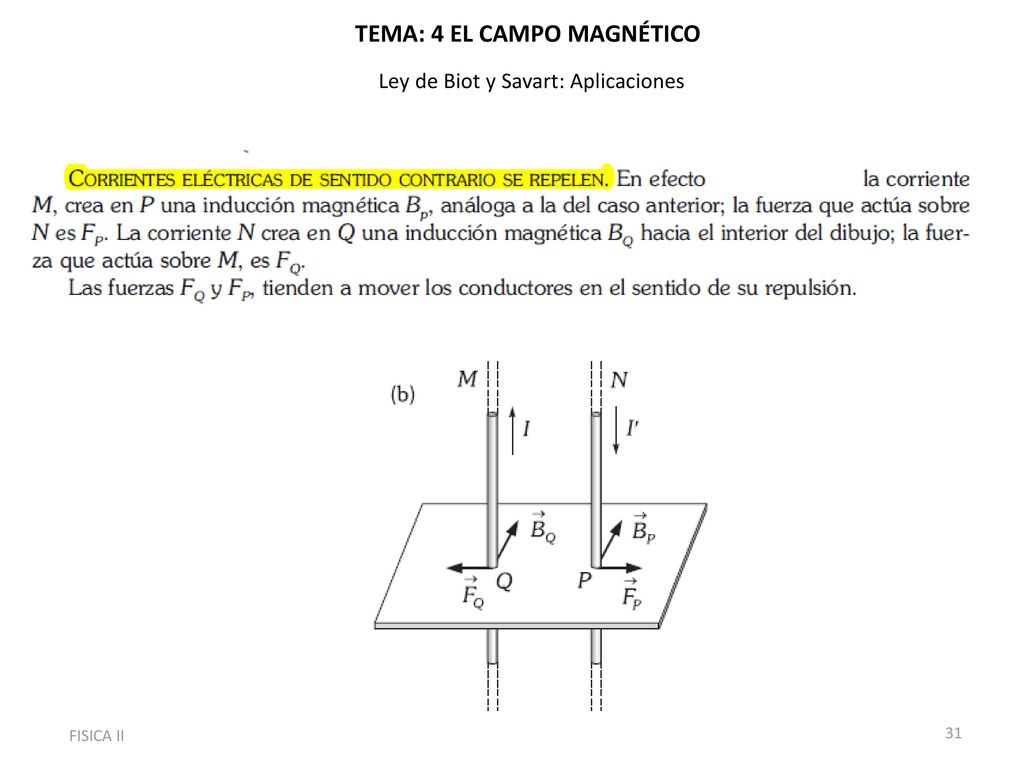

Ley de Biot y Savart: Aplicaciones FISICA II
32
TEMA: 4 EL CAMPO MAGNÉTICO

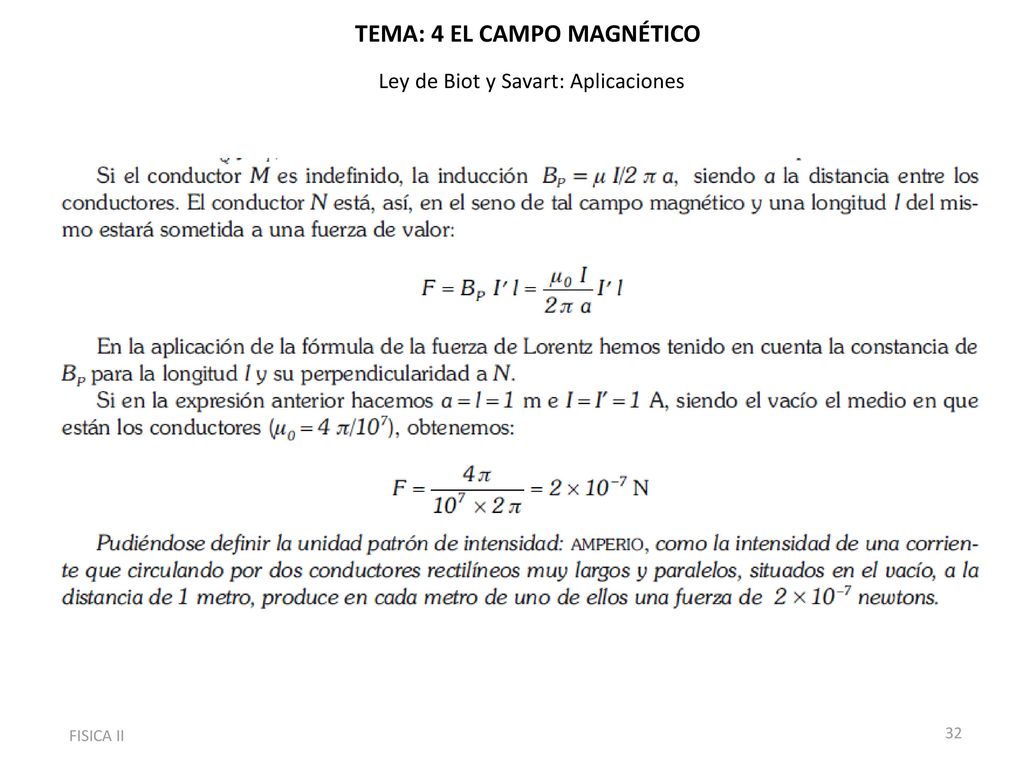

Ley de Biot y Savart: Aplicaciones FISICA II

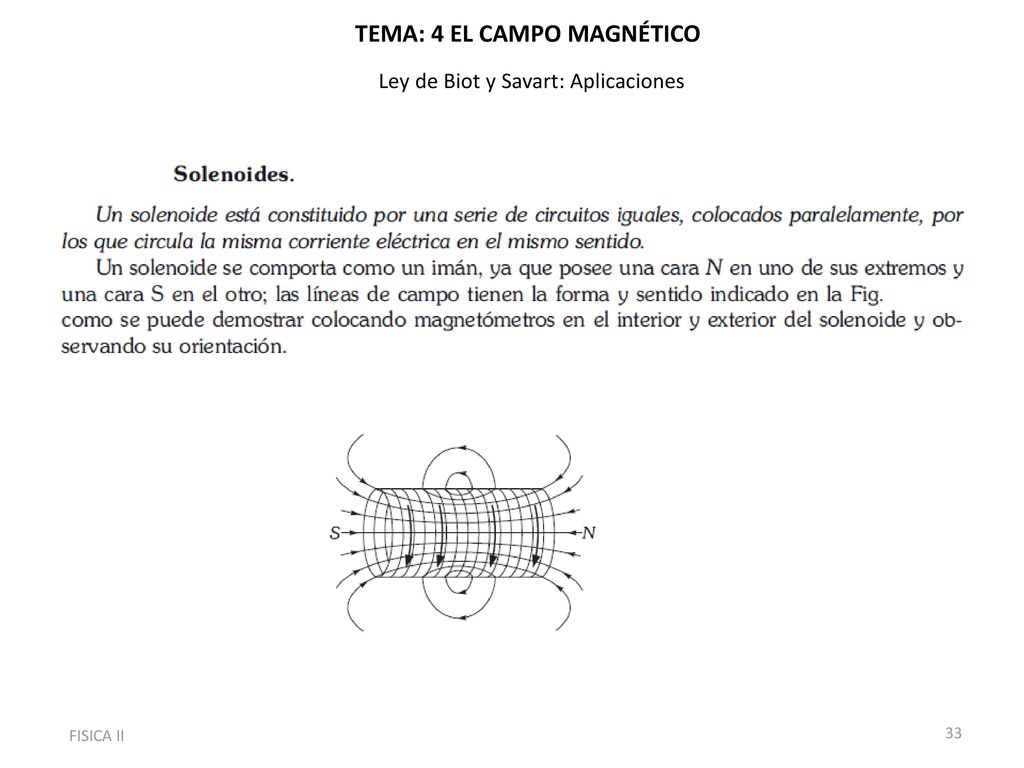

33
TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart: Aplicaciones FISICA II

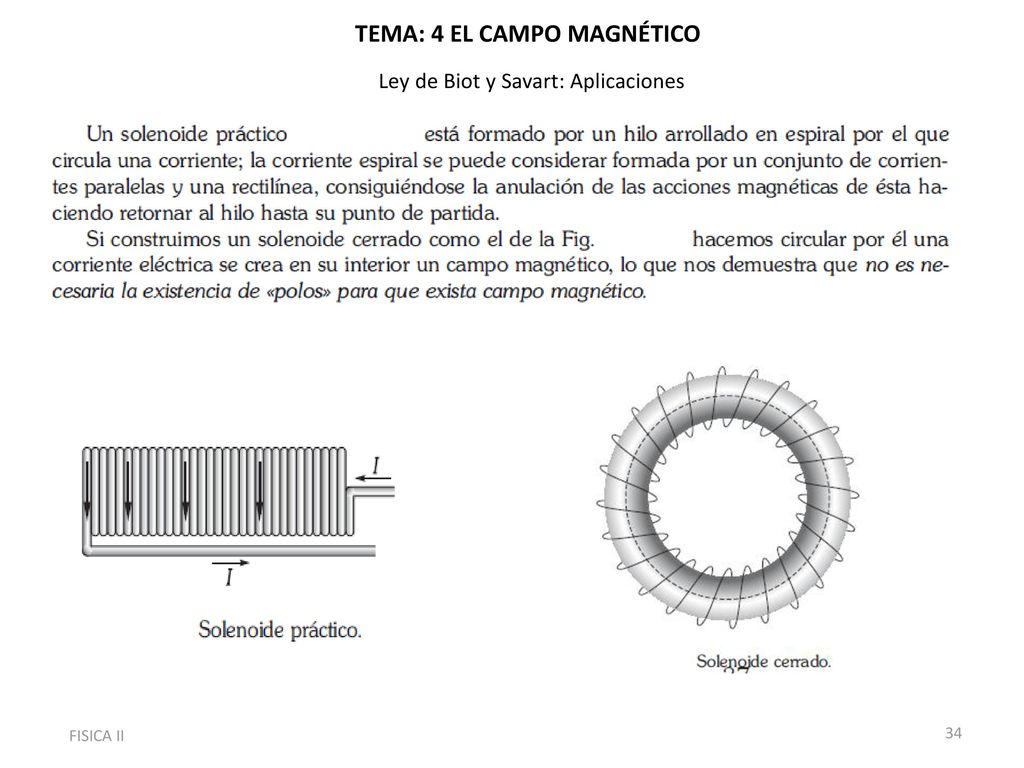

34
TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart: Aplicaciones FISICA II
35

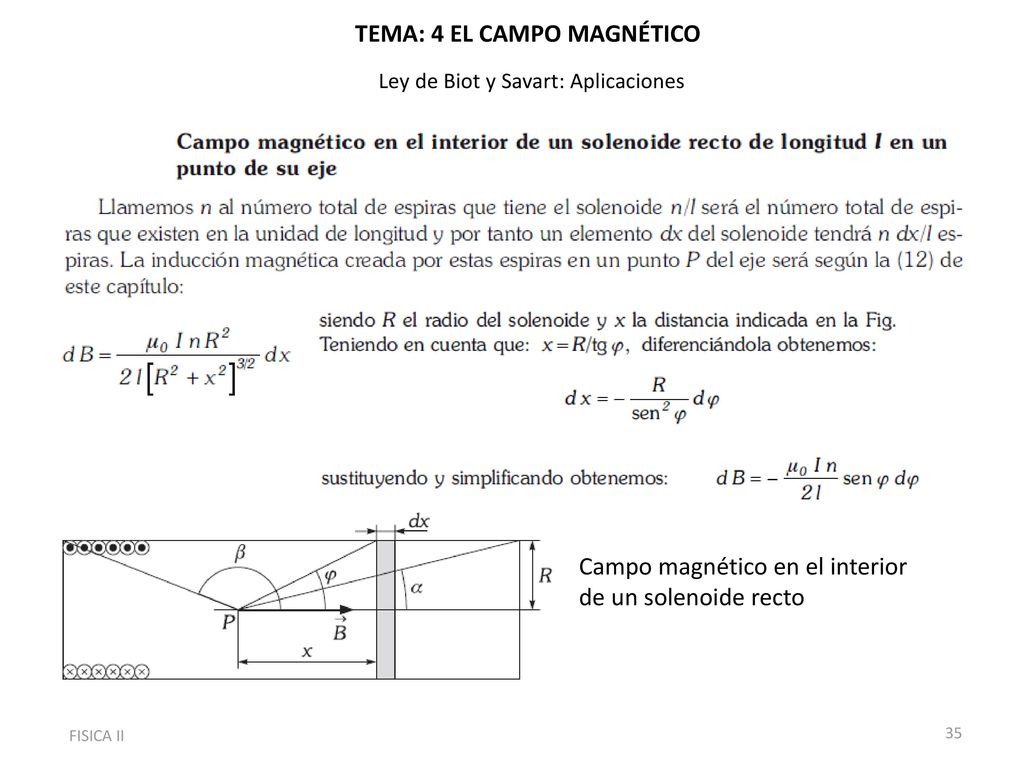

TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart: Aplicaciones Campo magnético en el interior de un solenoide recto FISICA II
36

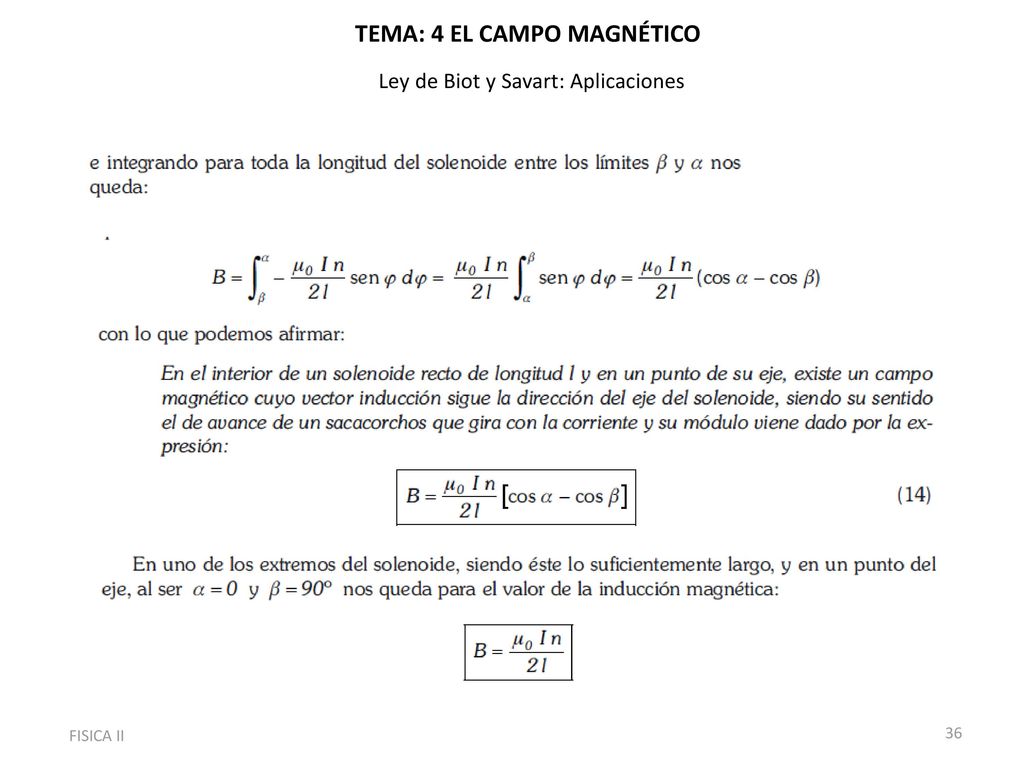

TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart: Aplicaciones FISICA II
37

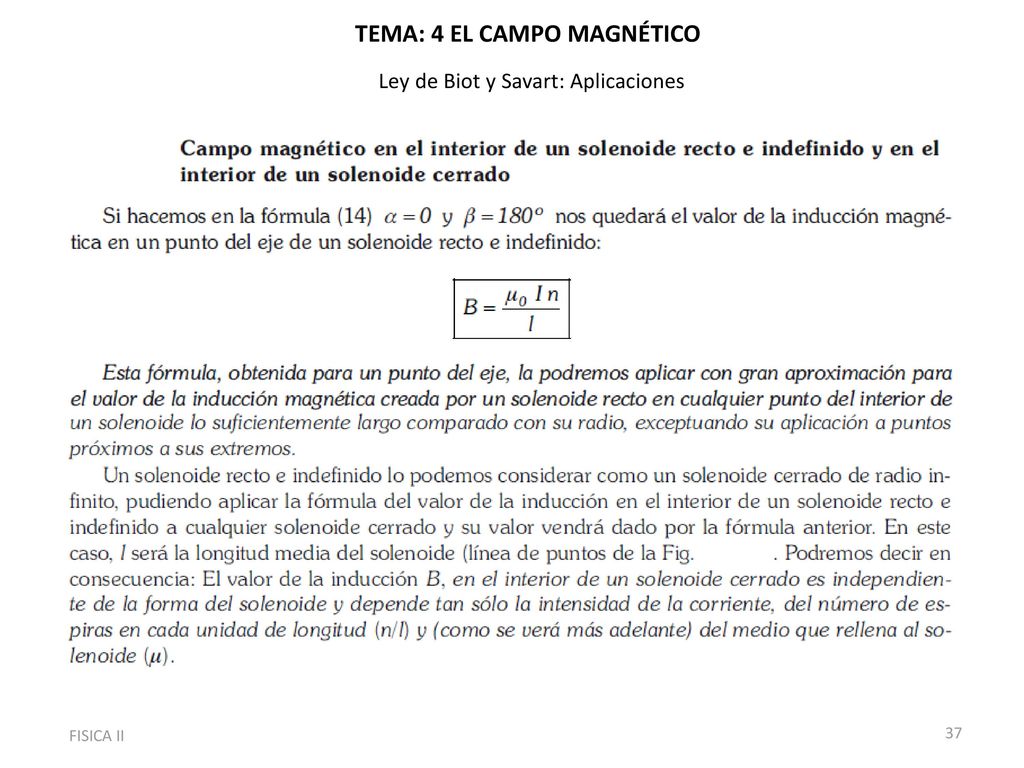

TEMA: 4 EL CAMPO MAGNÉTICO
Ley de Biot y Savart: Aplicaciones FISICA II
38
TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II
39

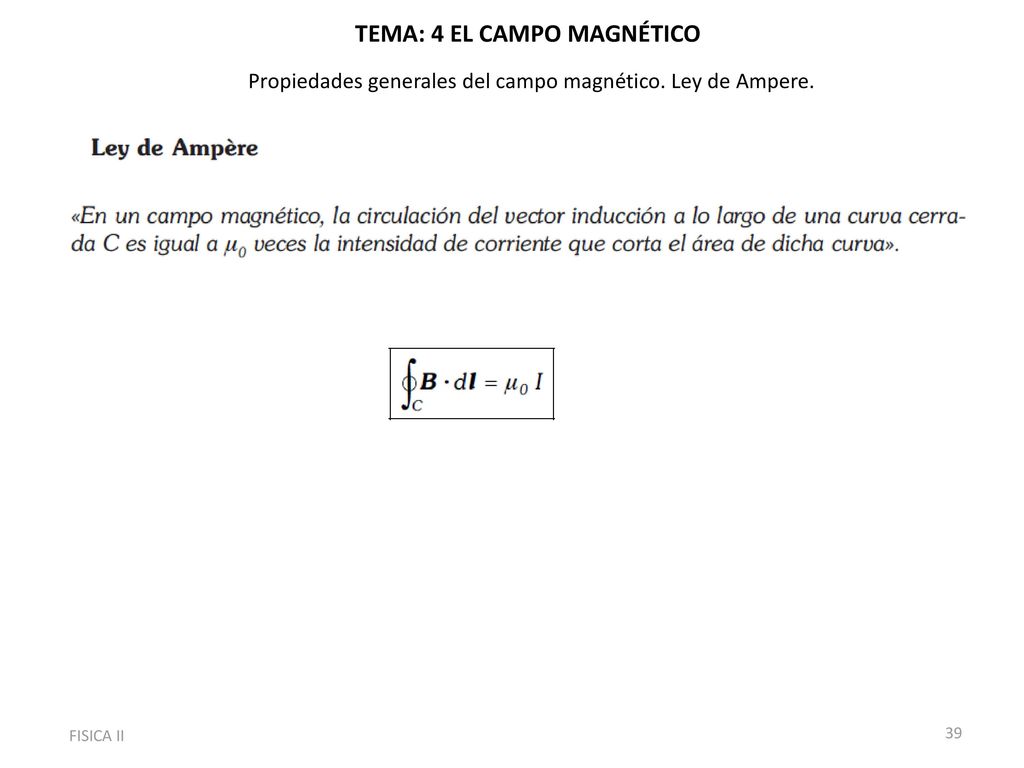

TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II

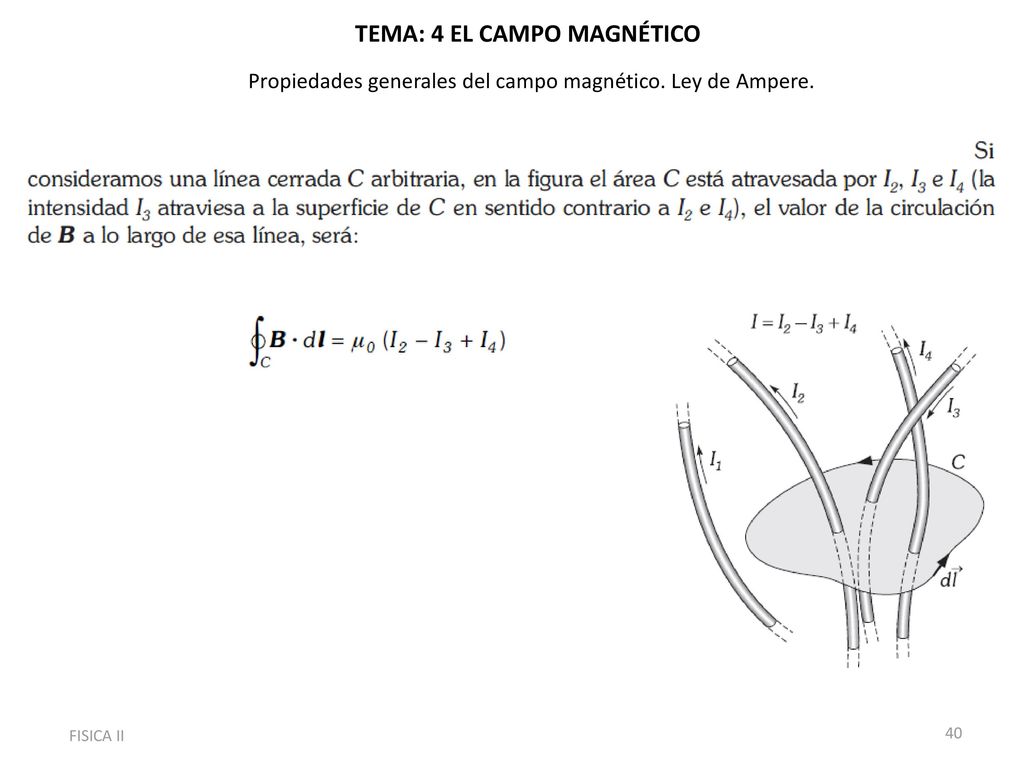

40
TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II
41
TEMA: 4 EL CAMPO MAGNÉTICO

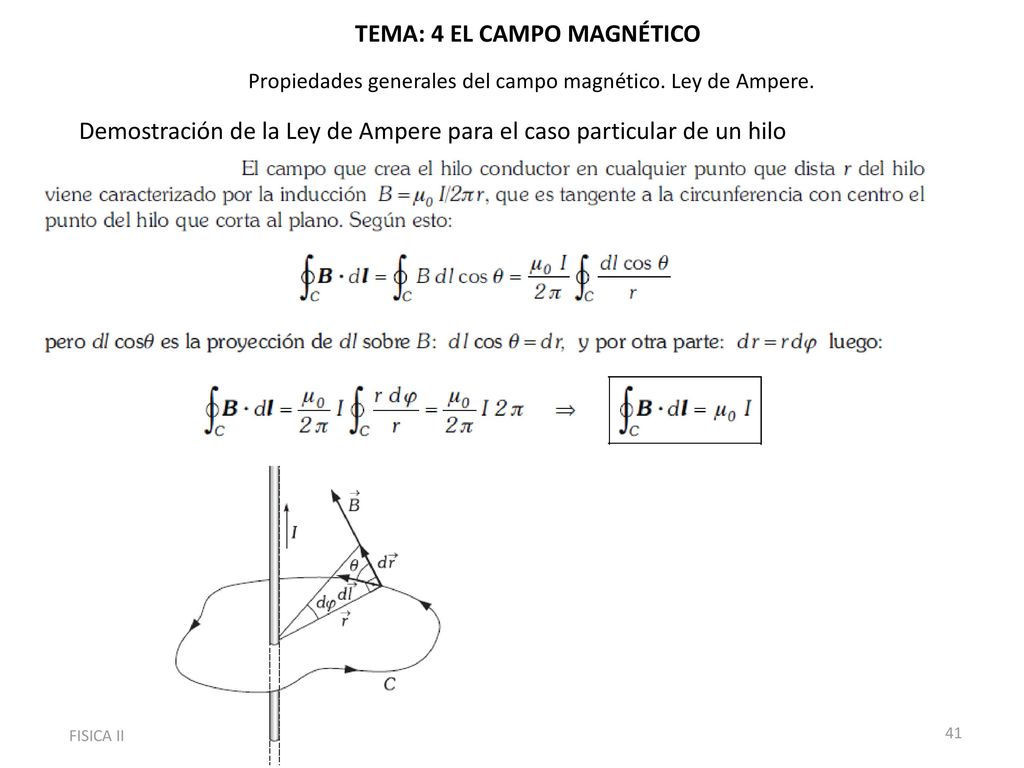

Propiedades generales del campo magnético. Ley de Ampere. Demostración de la Ley de Ampere para el caso particular de un hilo FISICA II

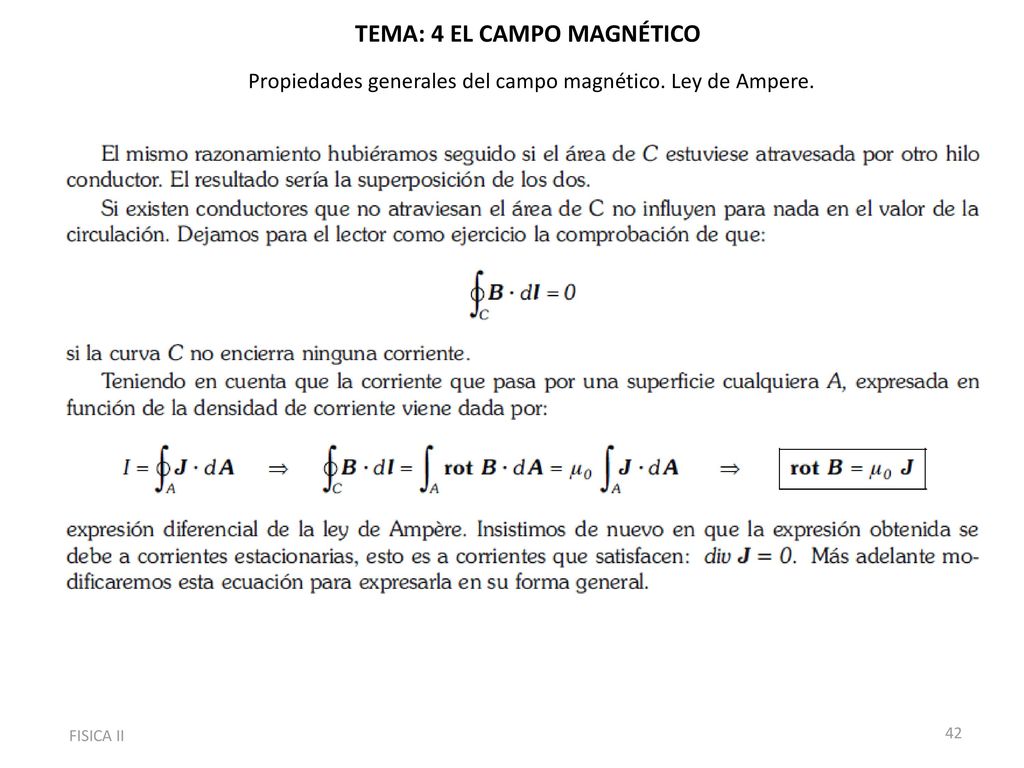

42
TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II
43

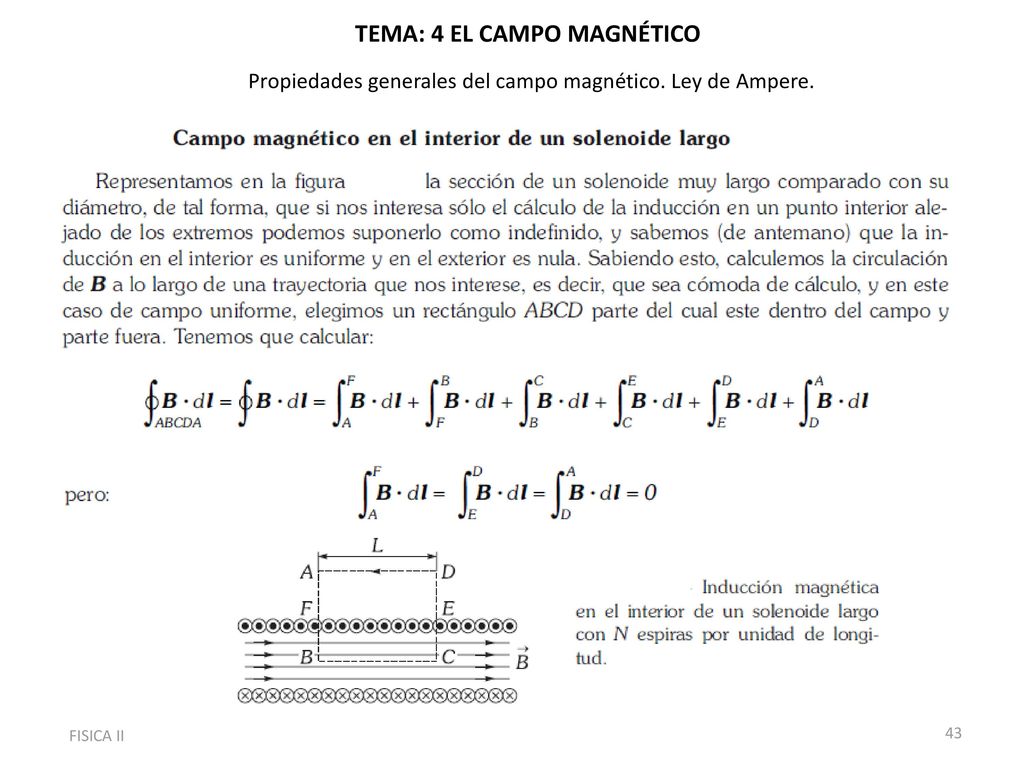

TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II
44
TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II

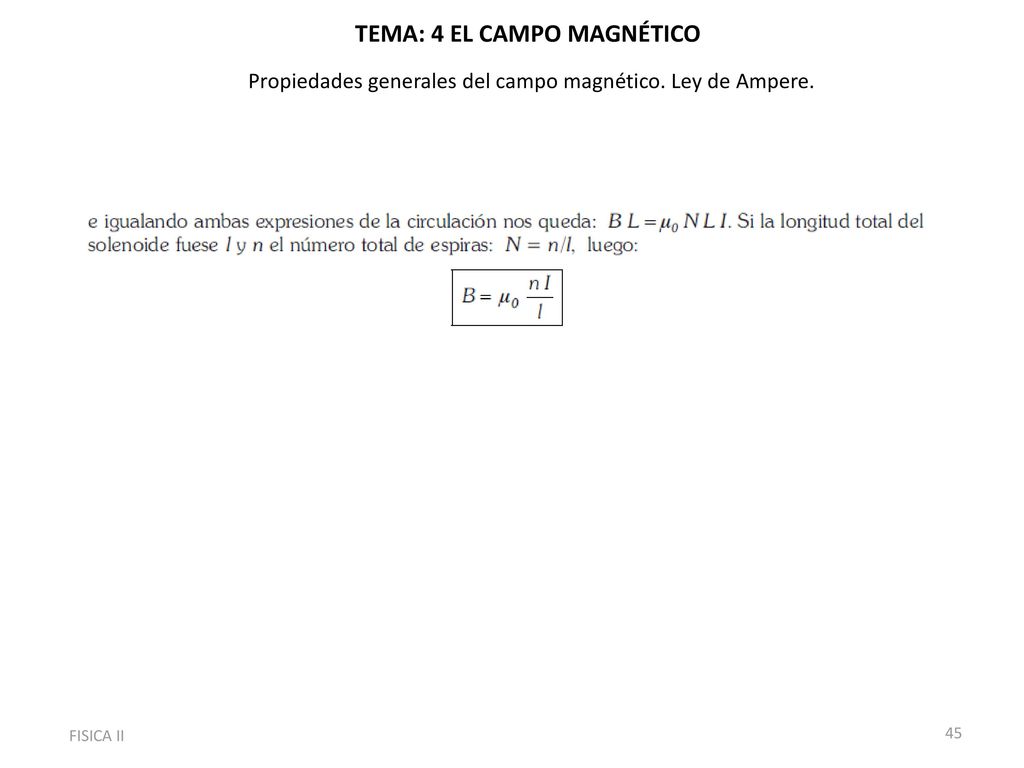

45
TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II
46

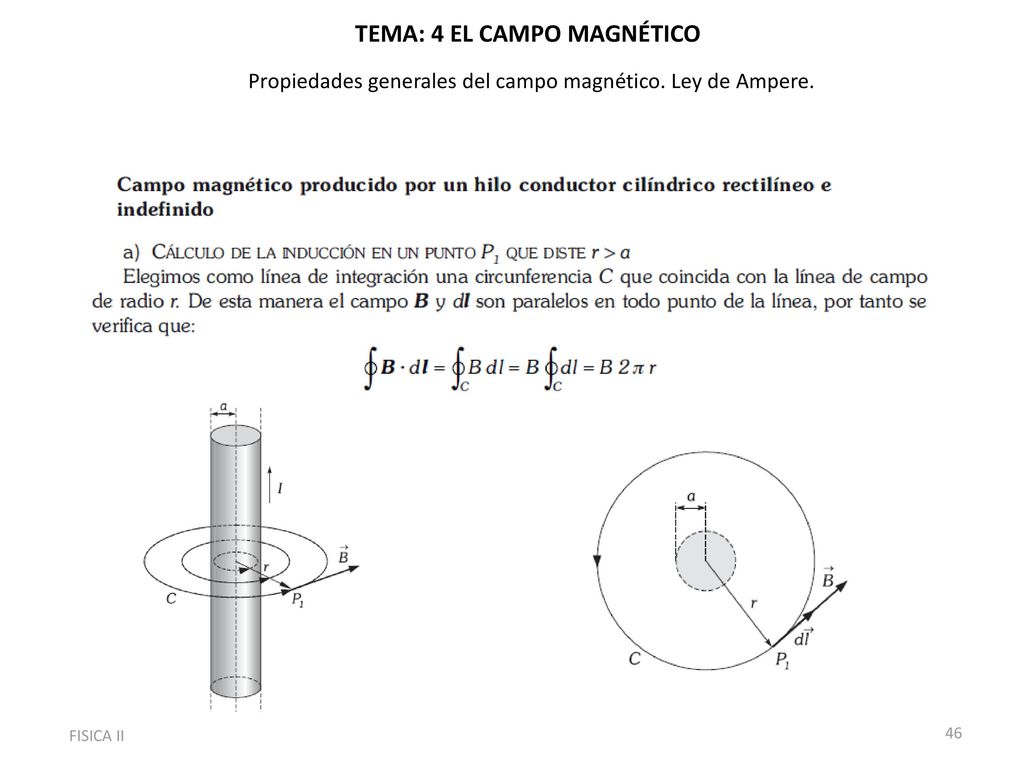

TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II

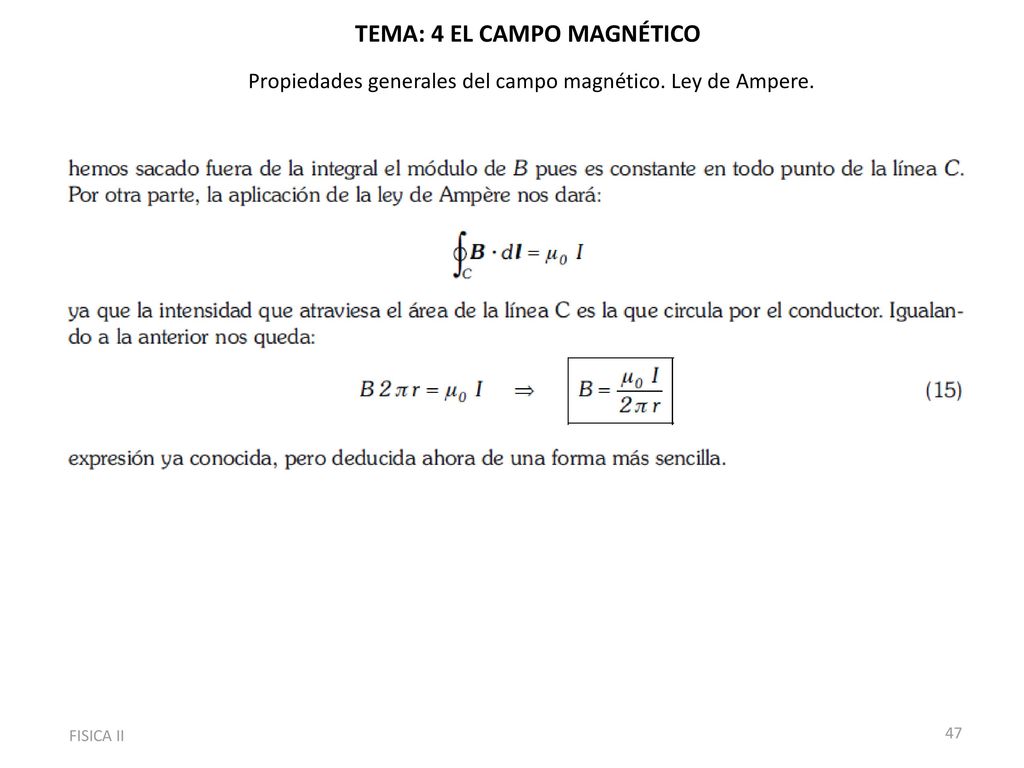

47
TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. FISICA II
48
TEMA: 4 EL CAMPO MAGNÉTICO

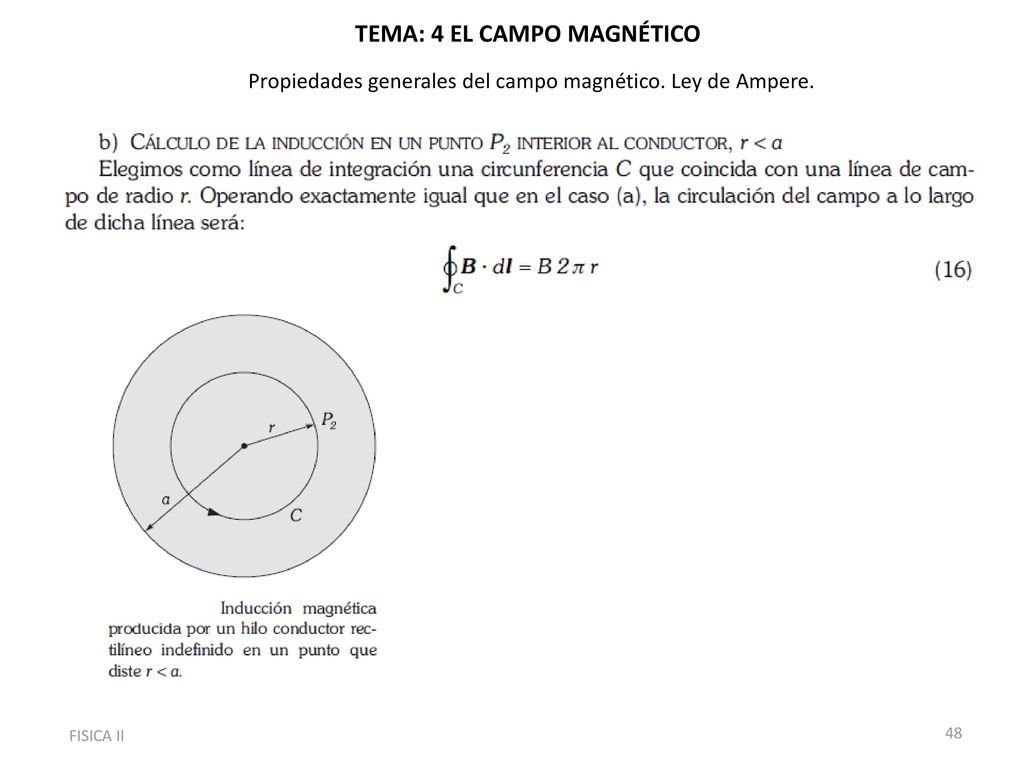

Propiedades generales del campo magnético. Ley de Ampere. FISICA II
49
TEMA: 4 EL CAMPO MAGNÉTICO
Propiedades generales del campo magnético. Ley de Ampere. J es la densidad de corriente, I’ es la intensidad que circula por la sección C FISICA II
