La Edad Media.

Presentación del tema: "La Edad Media."— Transcripción de la presentación:

1 La Edad Media

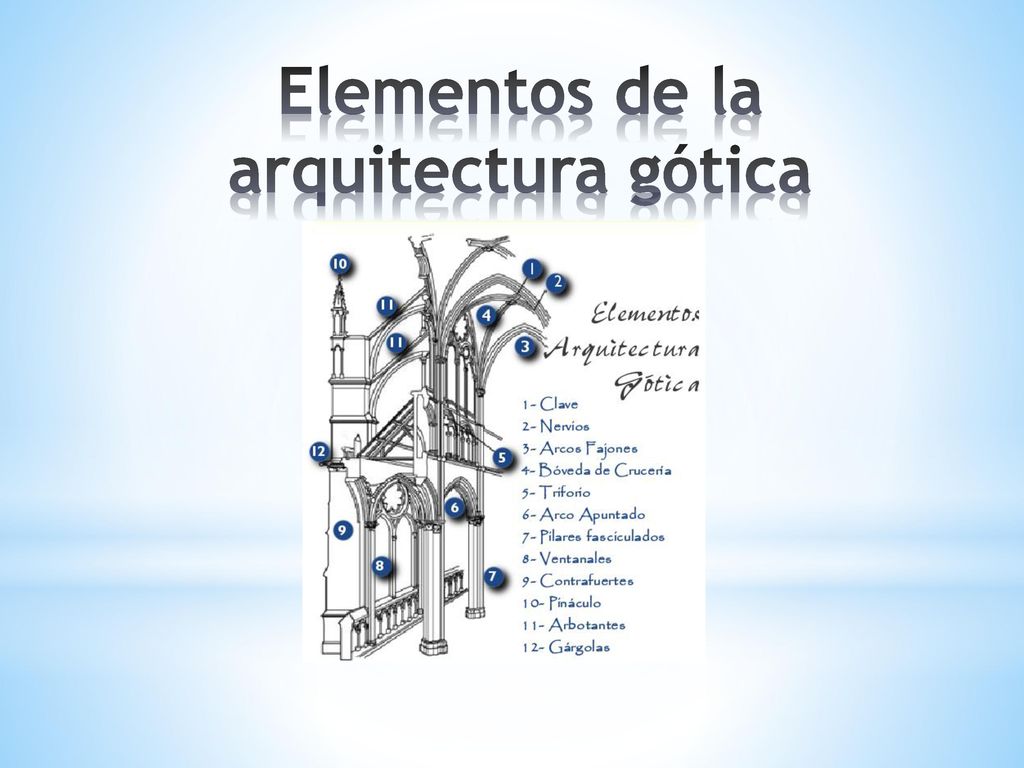

2 Elementos de la arquitectura gótica

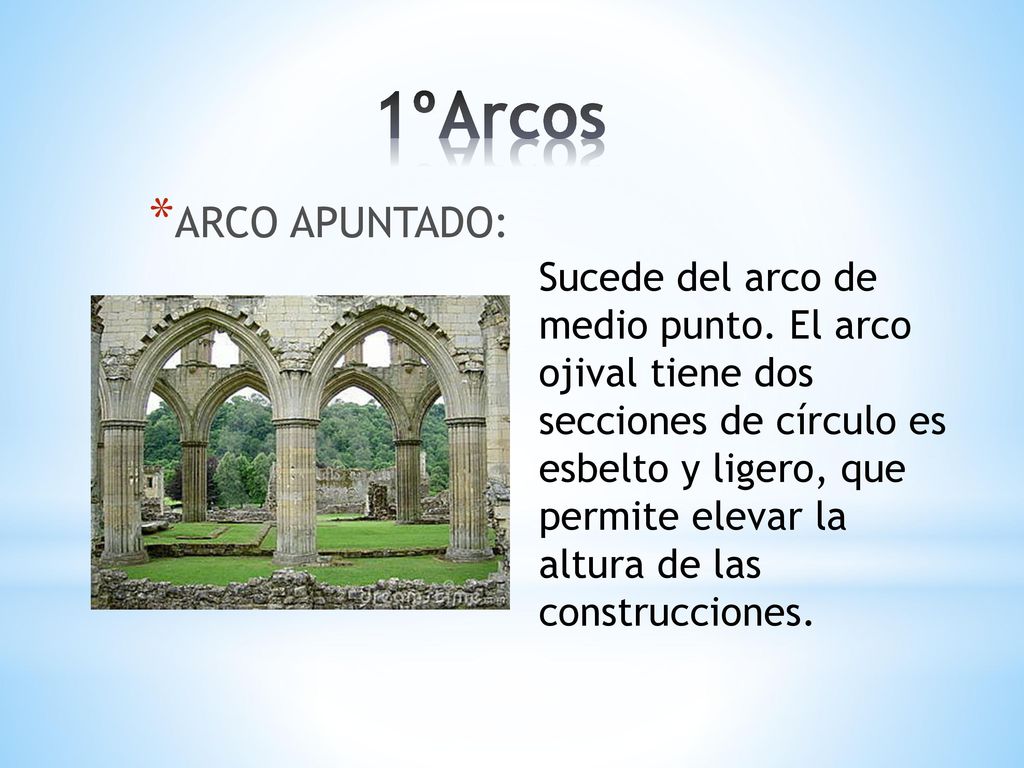

3 1ºArcos ARCO APUNTADO: Sucede del arco de medio punto. El arco ojival tiene dos secciones de círculo es esbelto y ligero, que permite elevar la altura de las construcciones.

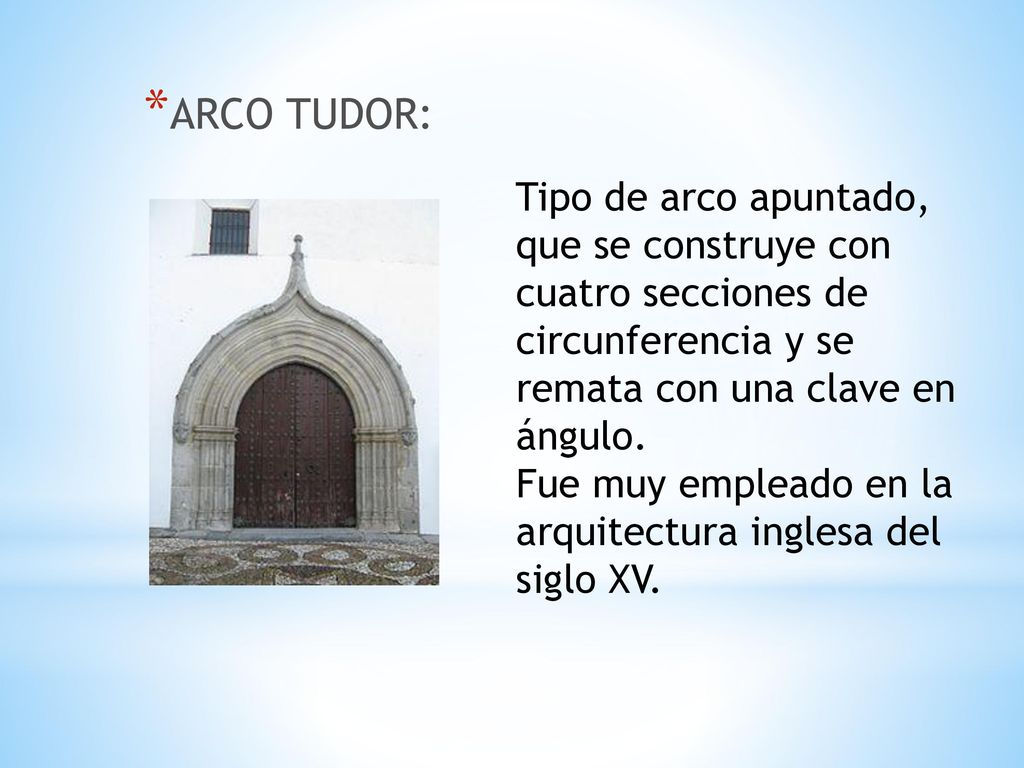

4 ARCO TUDOR: Tipo de arco apuntado, que se construye con cuatro secciones de circunferencia y se remata con una clave en ángulo. Fue muy empleado en la arquitectura inglesa del siglo XV.

5 ARCO CONOPIAL: Tipo de arco apuntado, que tiene una escotadura en la clave (que el vértice está hacia arriba). Tiene cuatro centros, dos en el lado interno y otros dos en el lado externo. Es un arco muy utilizado en los siglos XIV y XV.

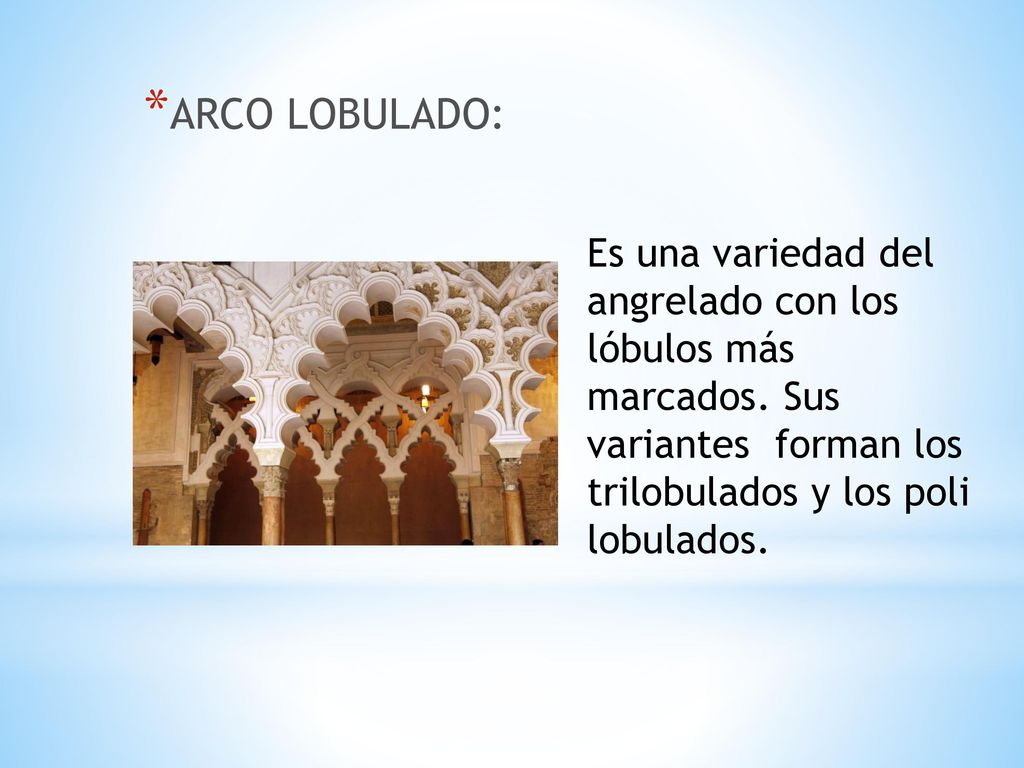

6 ARCO LOBULADO: Es una variedad del angrelado con los lóbulos más marcados. Sus variantes forman los trilobulados y los poli lobulados.

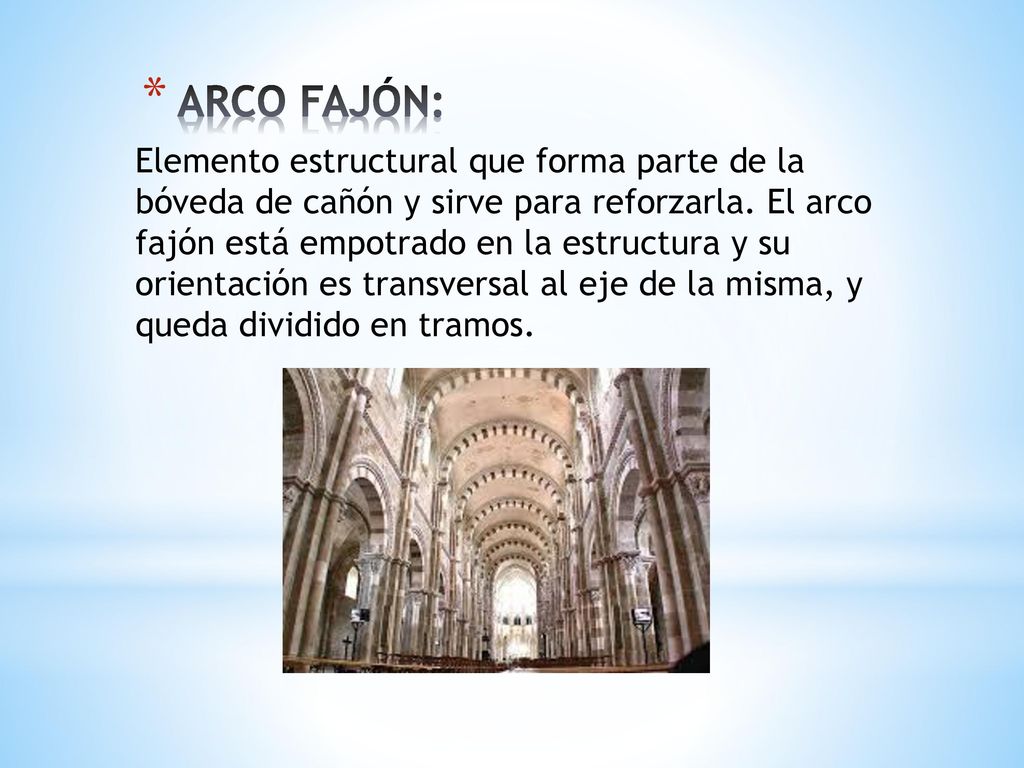

7 ARCO FAJÓN: Elemento estructural que forma parte de la bóveda de cañón y sirve para reforzarla. El arco fajón está empotrado en la estructura y su orientación es transversal al eje de la misma, y queda dividido en tramos.

8 Dovela central de un arco suele ser de mayores dimensiones.

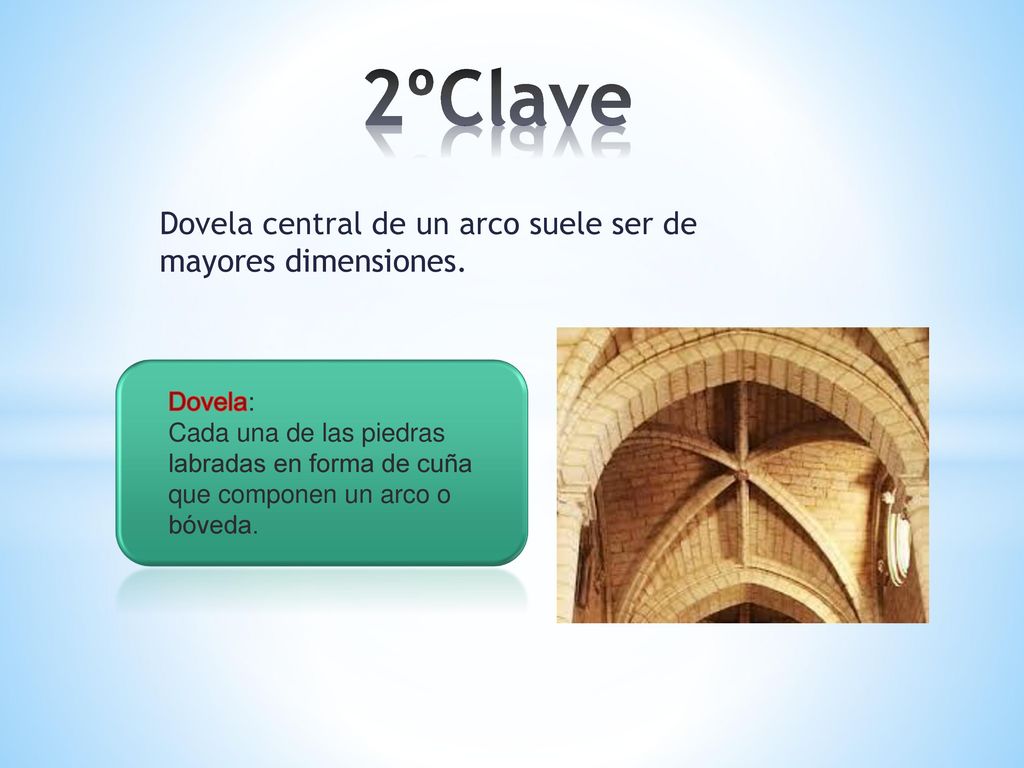

2ºClave Dovela central de un arco suele ser de mayores dimensiones. Dovela: Cada una de las piedras labradas en forma de cuña que componen un arco o bóveda.

9

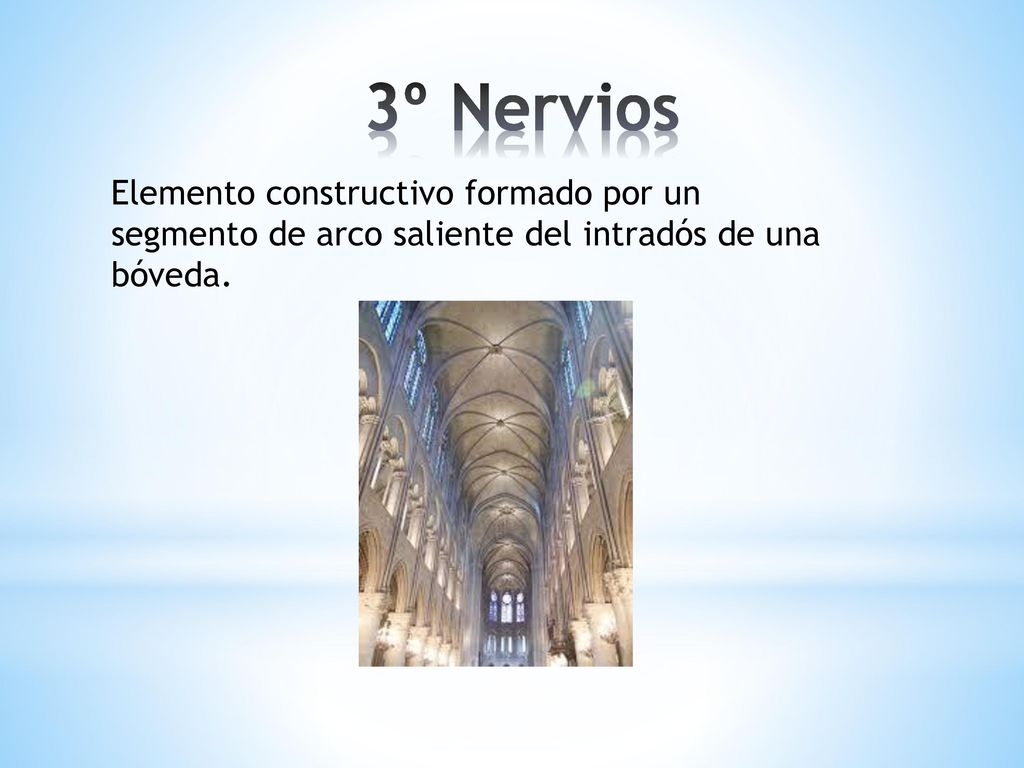

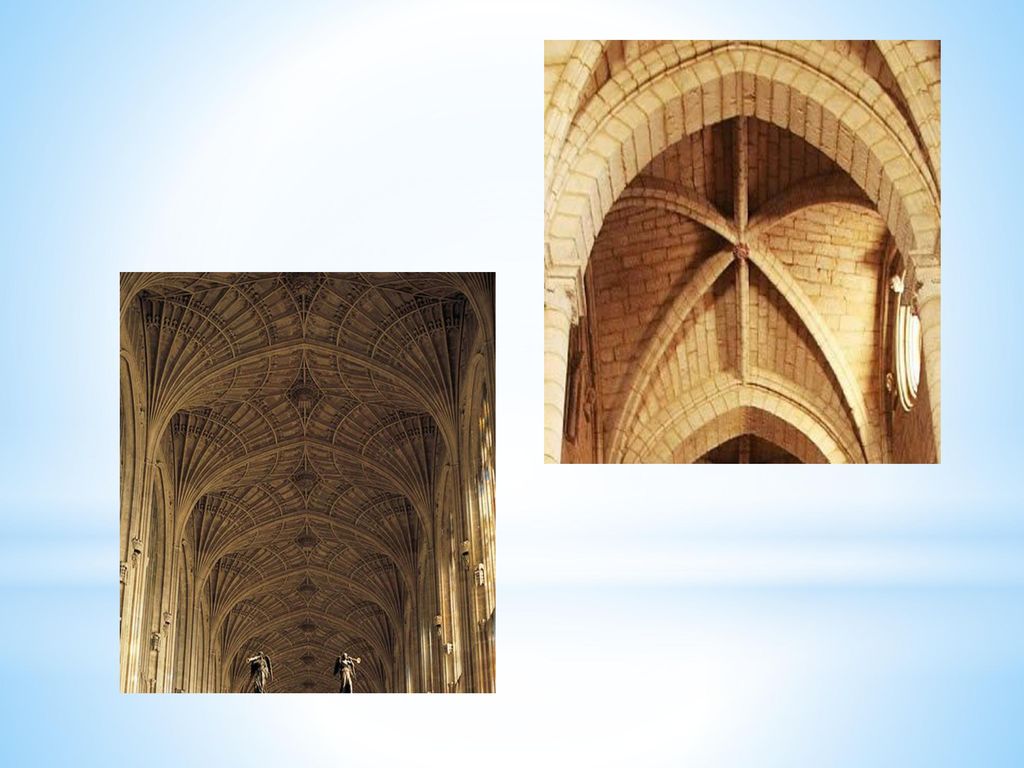

10 3º Nervios Elemento constructivo formado por un segmento de arco saliente del intradós de una bóveda.

11

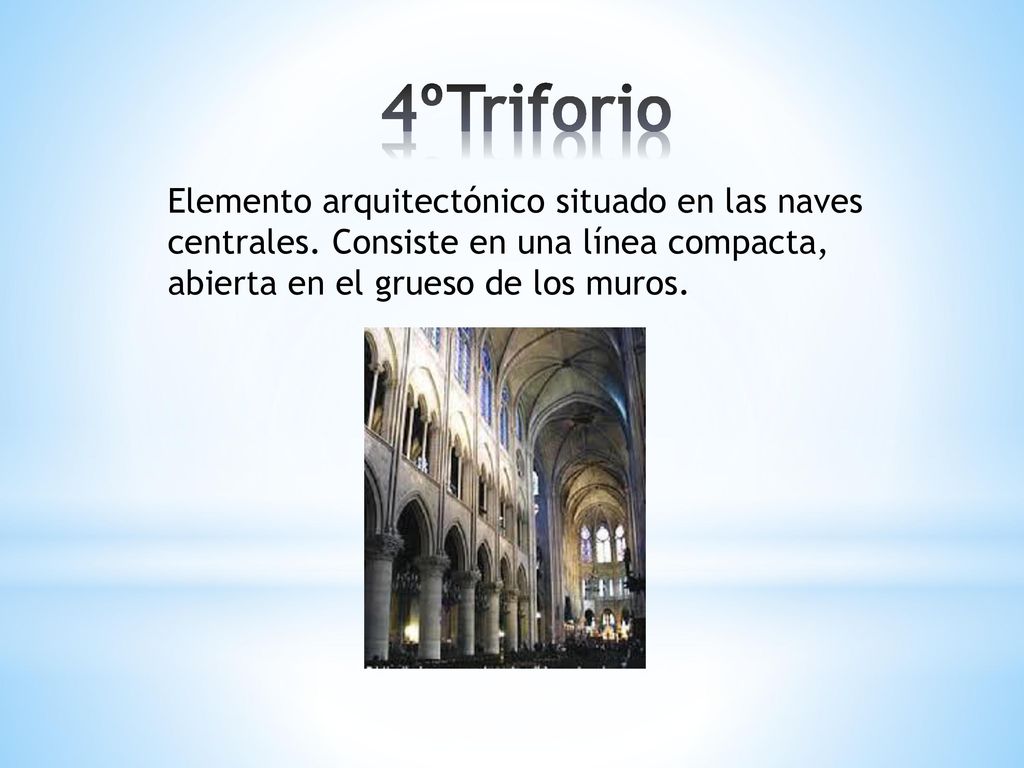

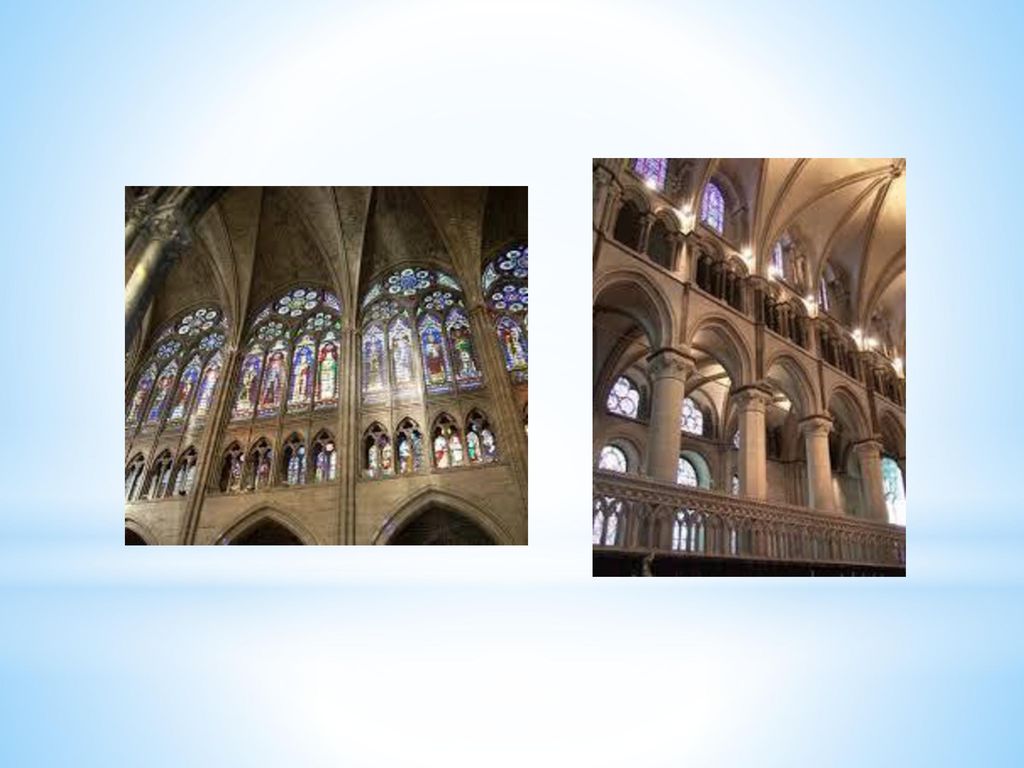

12 4ºTriforio Elemento arquitectónico situado en las naves centrales. Consiste en una línea compacta, abierta en el grueso de los muros.

13

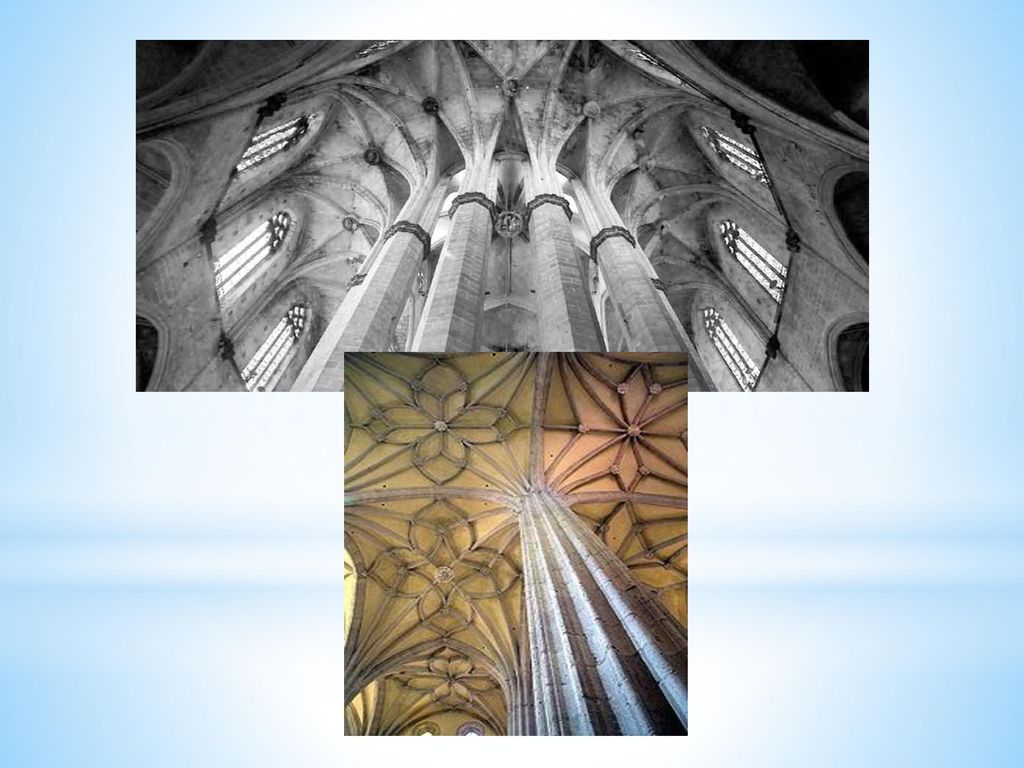

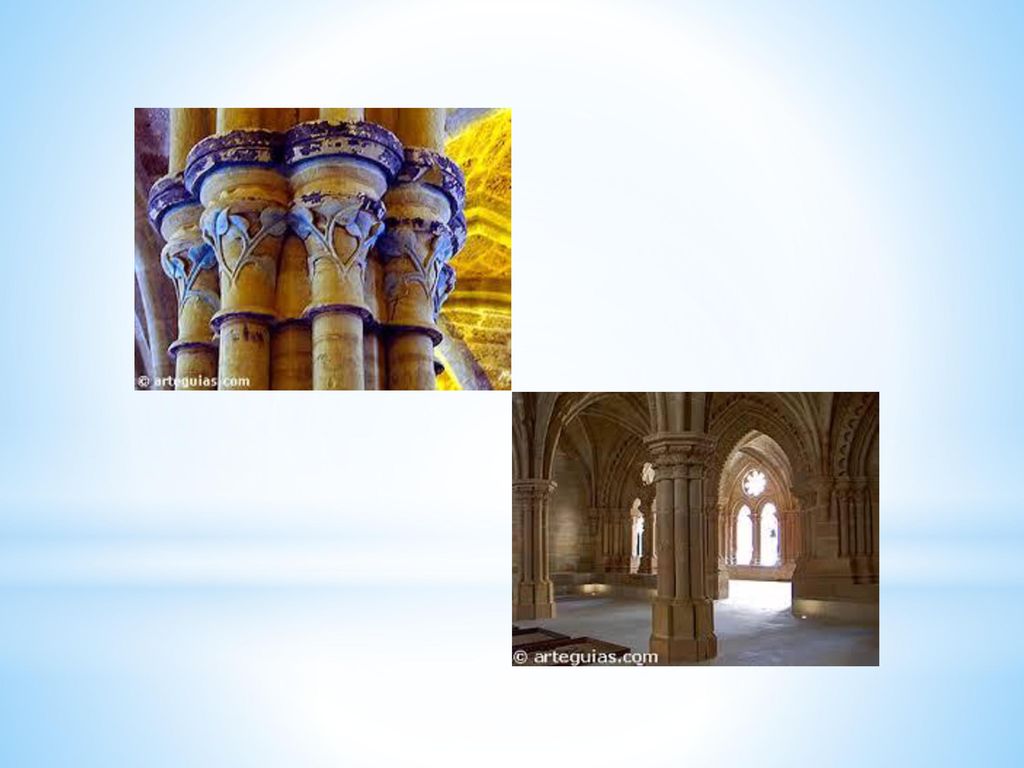

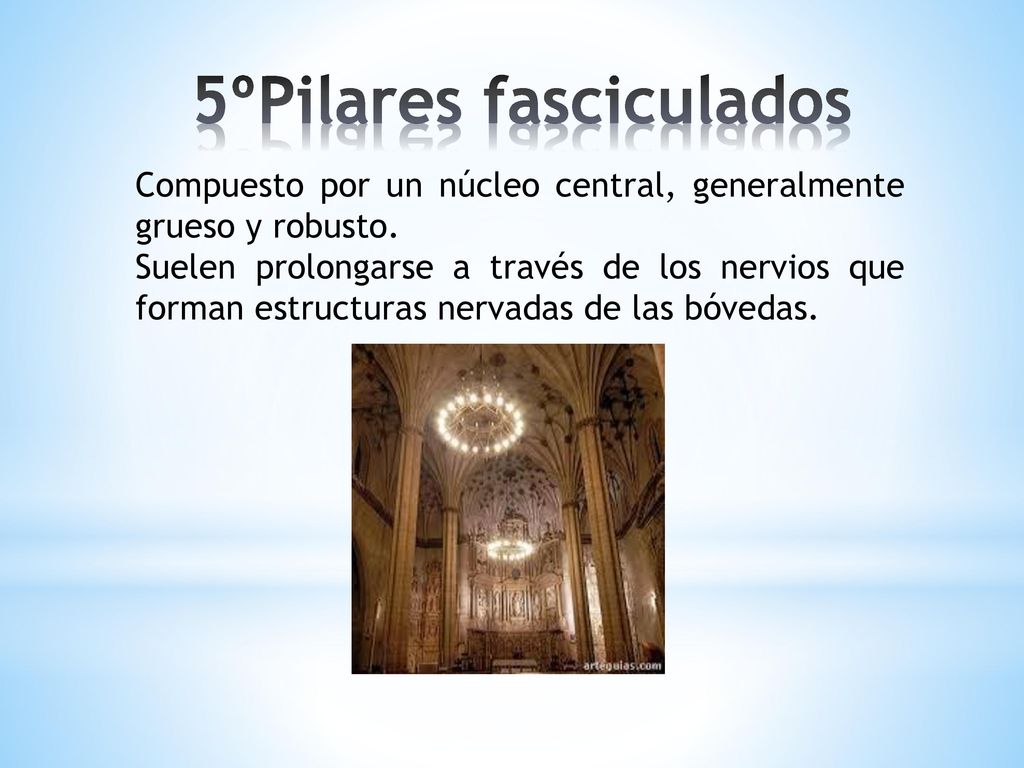

14 5ºPilares fasciculados
Compuesto por un núcleo central, generalmente grueso y robusto. Suelen prolongarse a través de los nervios que forman estructuras nervadas de las bóvedas.

15

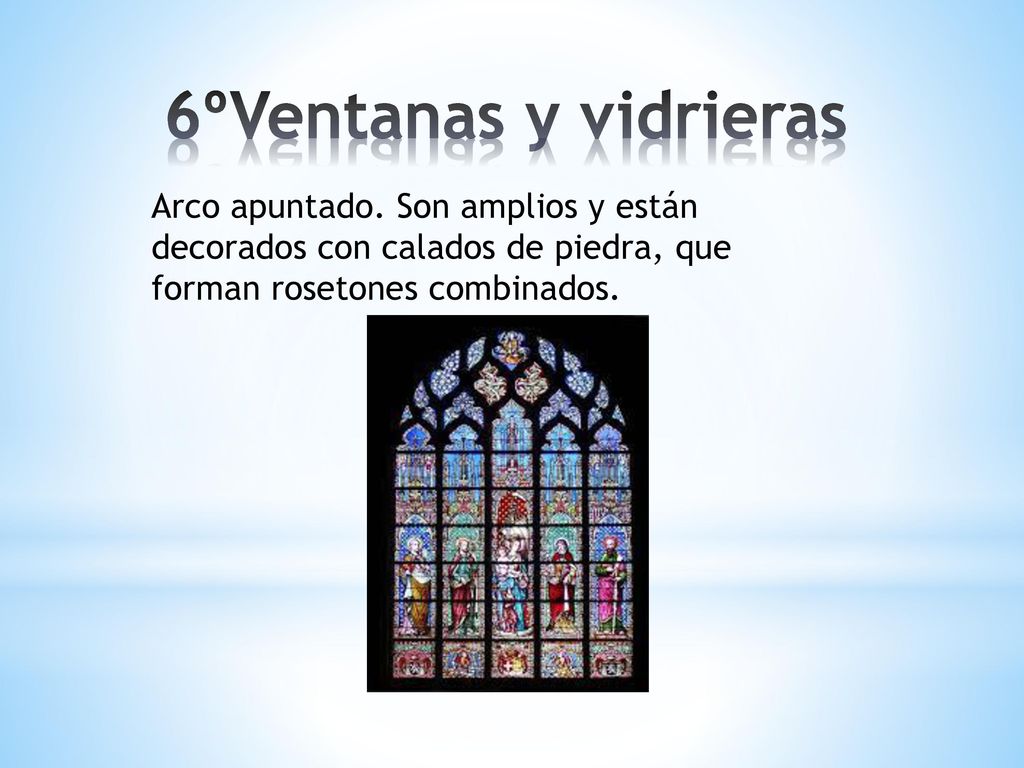

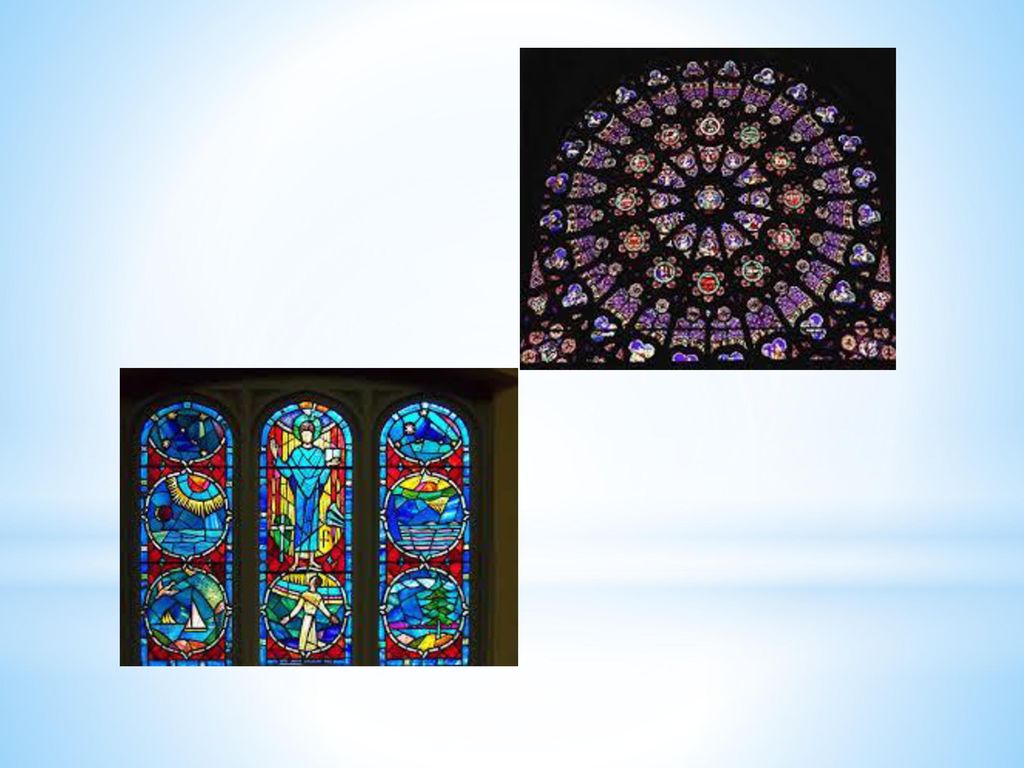

16 6ºVentanas y vidrieras Arco apuntado. Son amplios y están decorados con calados de piedra, que forman rosetones combinados.

17

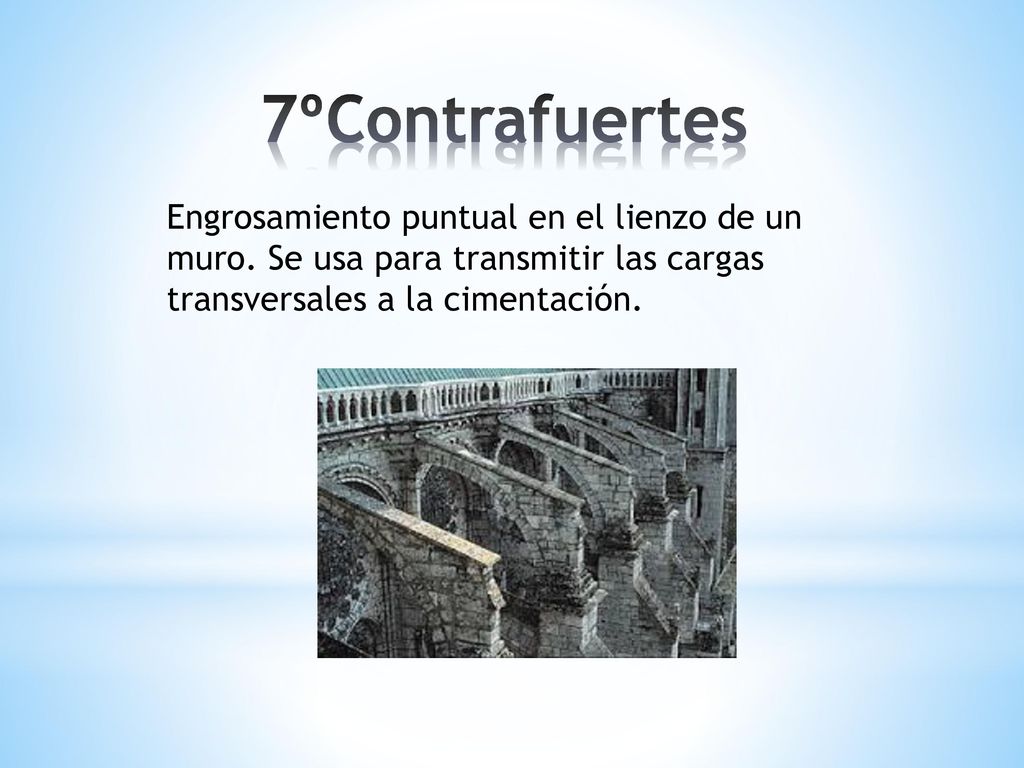

18 7ºContrafuertes Engrosamiento puntual en el lienzo de un muro. Se usa para transmitir las cargas transversales a la cimentación.

19

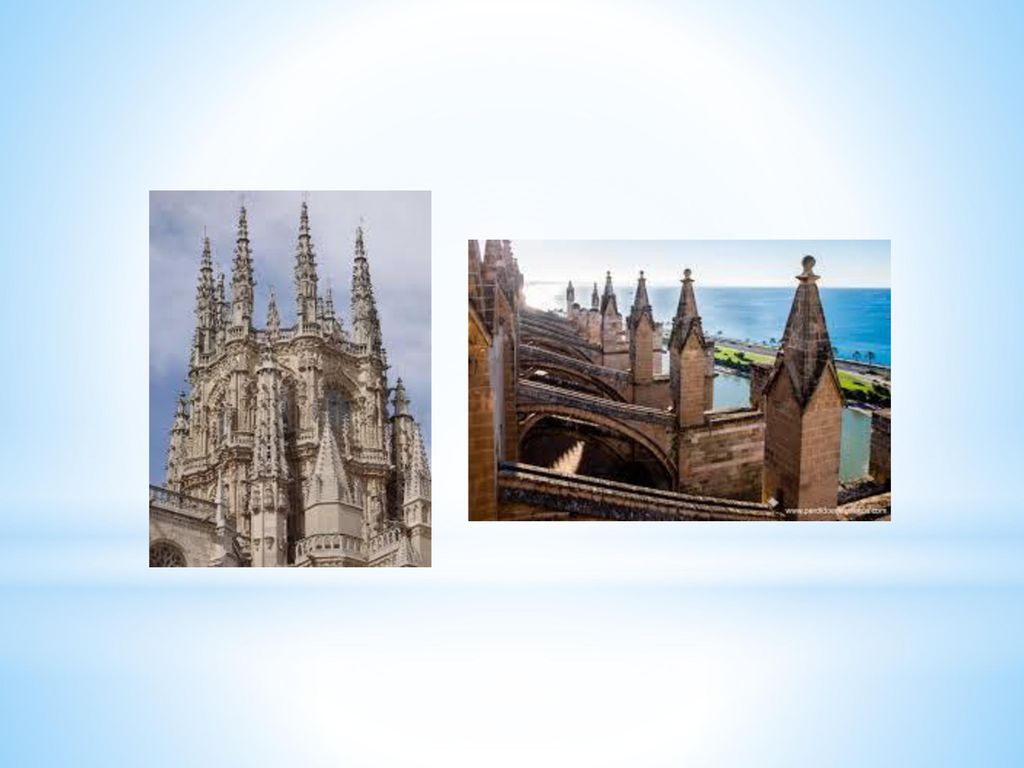

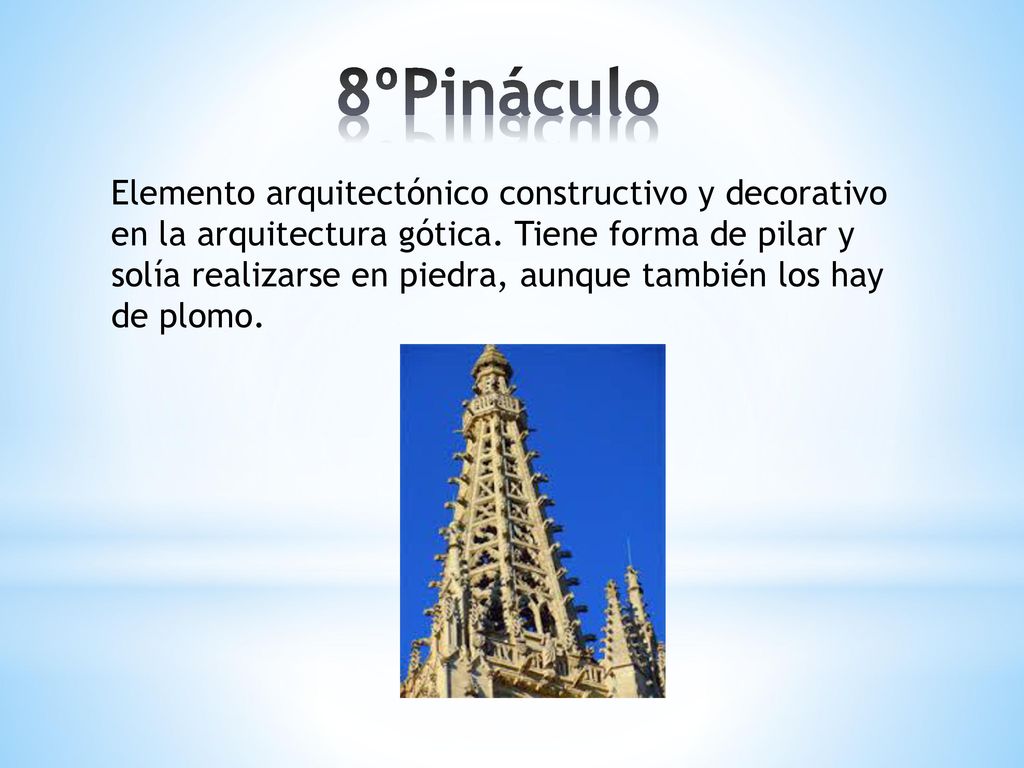

20 8ºPináculo Elemento arquitectónico constructivo y decorativo en la arquitectura gótica. Tiene forma de pilar y solía realizarse en piedra, aunque también los hay de plomo.

21

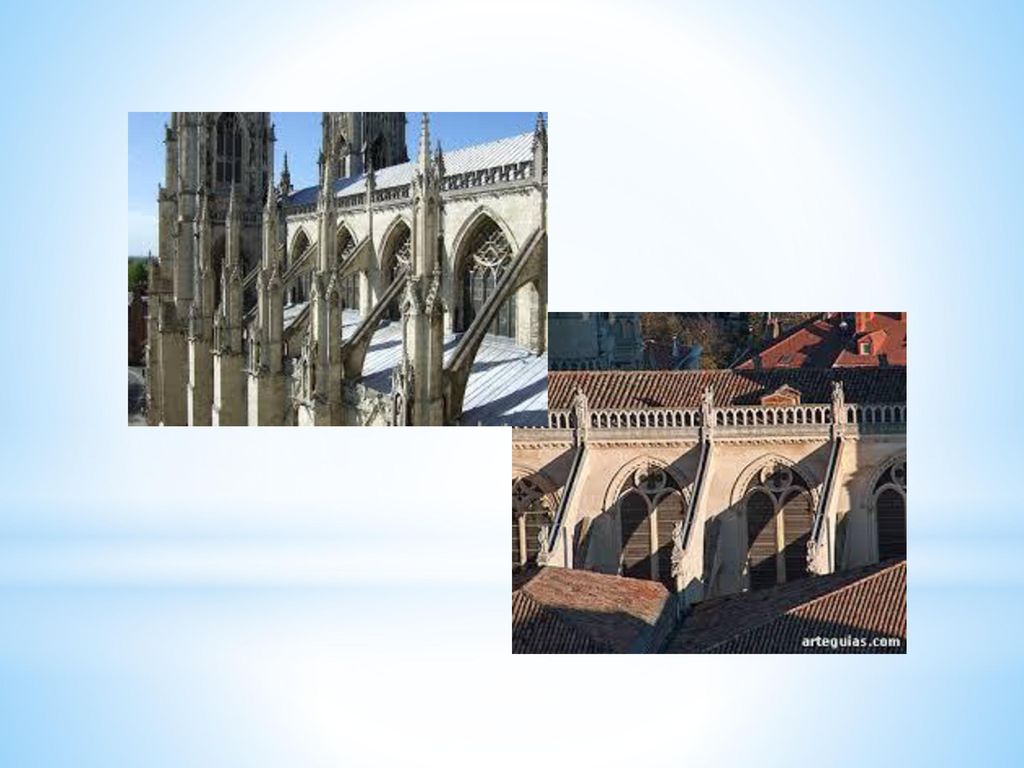

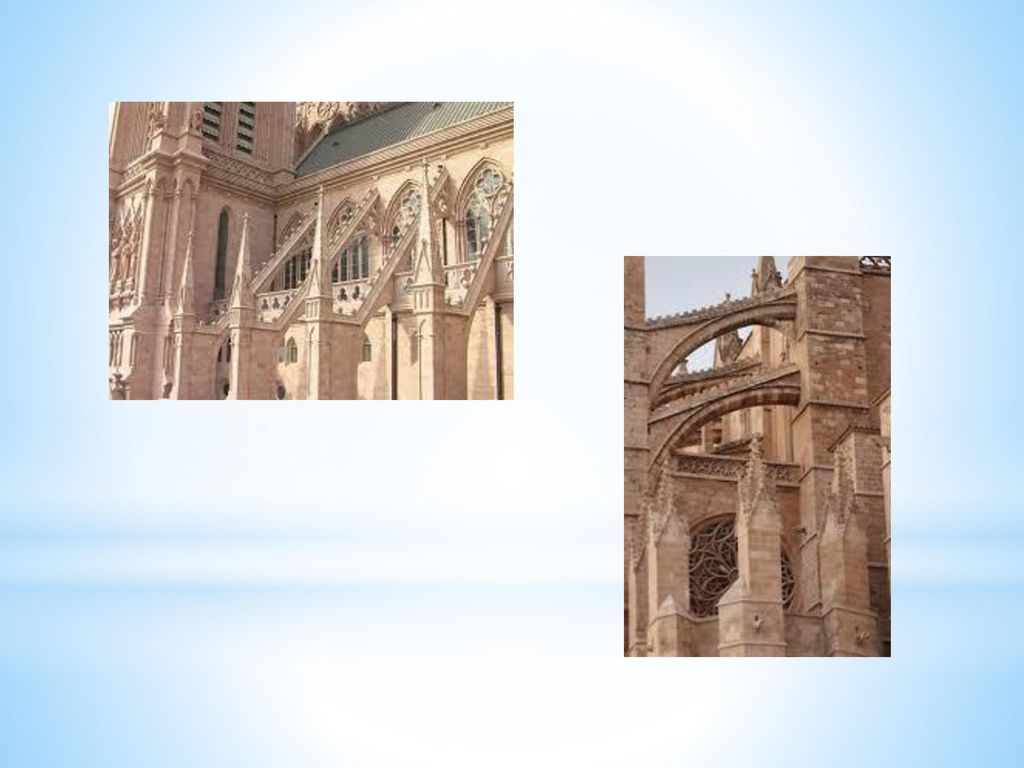

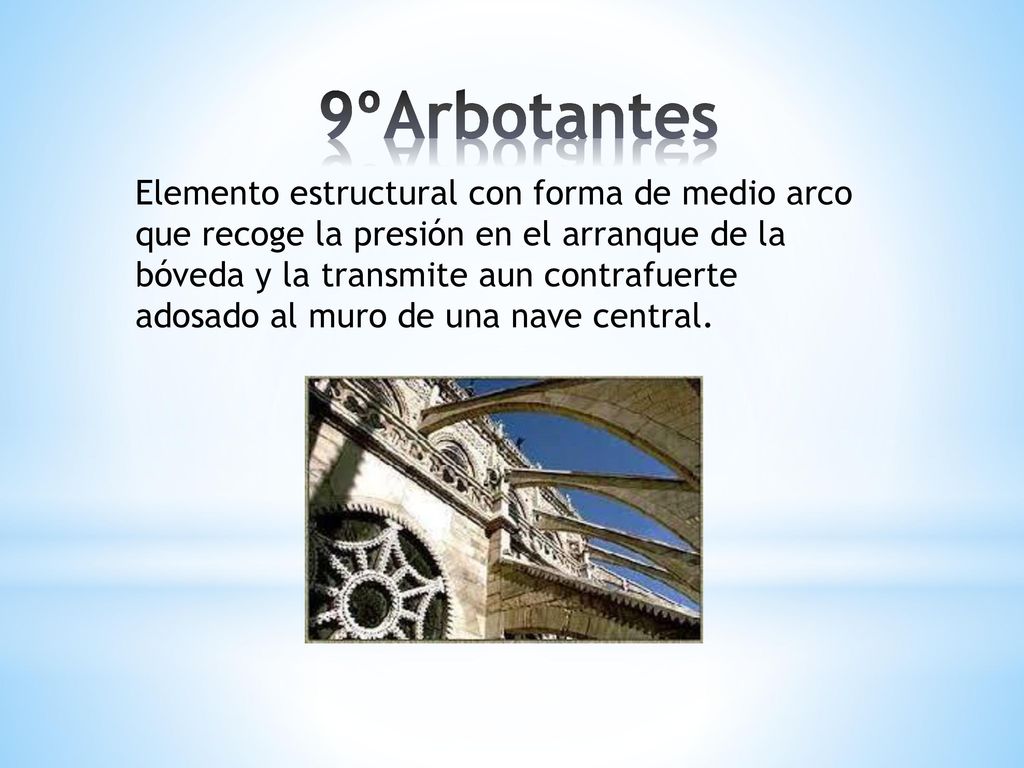

22 9ºArbotantes Elemento estructural con forma de medio arco que recoge la presión en el arranque de la bóveda y la transmite aun contrafuerte adosado al muro de una nave central.

23

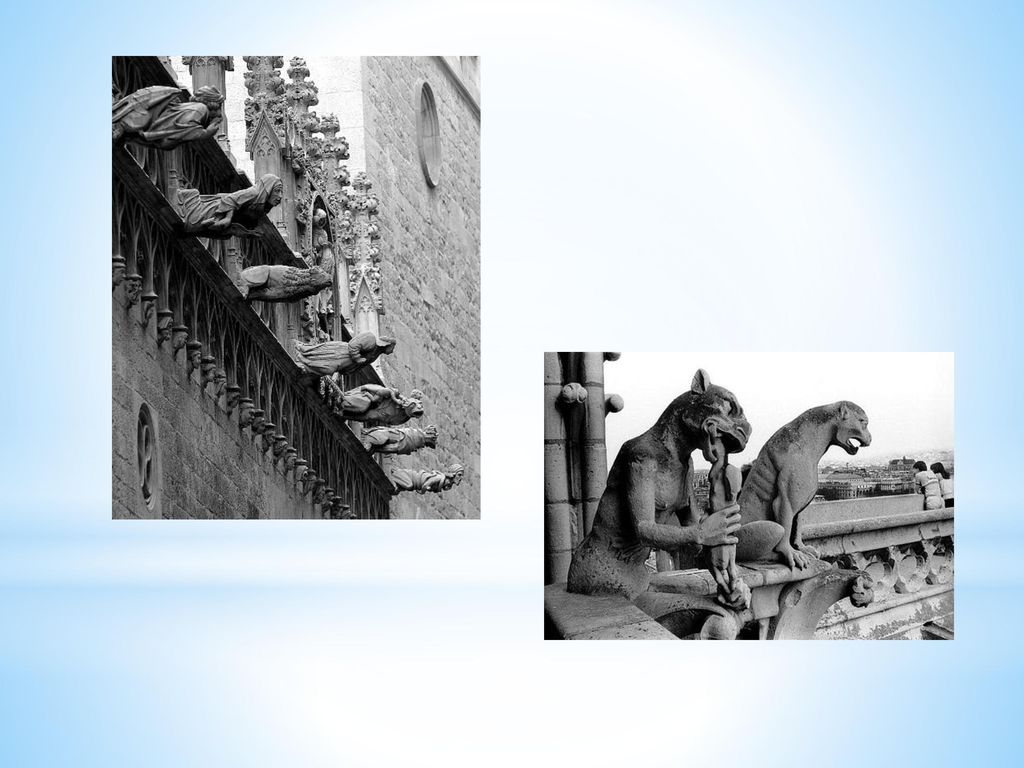

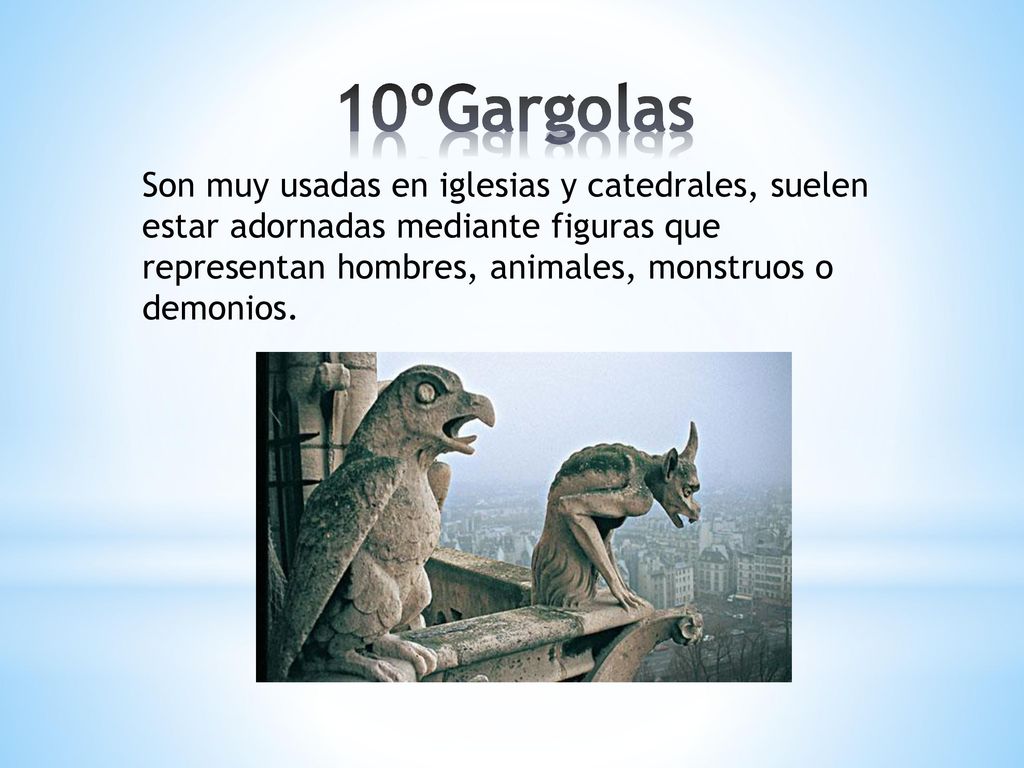

24 10ºGargolas Son muy usadas en iglesias y catedrales, suelen estar adornadas mediante figuras que representan hombres, animales, monstruos o demonios.

25
