ARQUITECTURA GÓTICA ©Elena García Marín

Presentación del tema: "ARQUITECTURA GÓTICA ©Elena García Marín"— Transcripción de la presentación:

1 ARQUITECTURA GÓTICA ©Elena García Marín

2 PLANTA DE CRUZ LATINA CON 3 o 5 NAVES, ÁBSIDE Y GIROLA CON CAPILLAS

3 Plano de la Catedral de Chartres Plano de la Catedral de
Doble girola B C C B 3 o 5 naves 3 fachadas (A,B,C) Torres A A Plano de la Catedral de Chartres Plano de la Catedral de Notre Dame de París

4 NAVE PRINCIPAL

5 VENTANAS GRANDES Y LUMINOSAS CON
ARCOS OJIVALES Y BÓVEDA DE CRUCERÍA VENTANAS GRANDES Y LUMINOSAS CON VIDRIERAS ROSETÓN

6 Claristorio Triforio Tribuna Arcadas ojivales Catedral de Laon

7 Claristorio Rosetón Triforio Arcadas Catedral de León

8 Arco apuntado u ojival Arco carpanel Arco conopial

9 PINÁCULO ARCO OJIVAL BÓVEDA DE CRUCERÍA ARCO ARBOTANTE CONTRAFUERTE NAVE LATE- RAL NAVE CENTRAL

10

11

12

13 Gárgolas

14 GÁRGOLAS

15

16

17

18 Catedral de Chartres Notre Dame París Pilares circulares
Pilares Poligonales con baquetones Catedral de Chartres Notre Dame París

19 Plemento Bóveda de crucería

20 Fajones

21 Bóveda sexpartita

22 Bóveda de terceletes

23

24

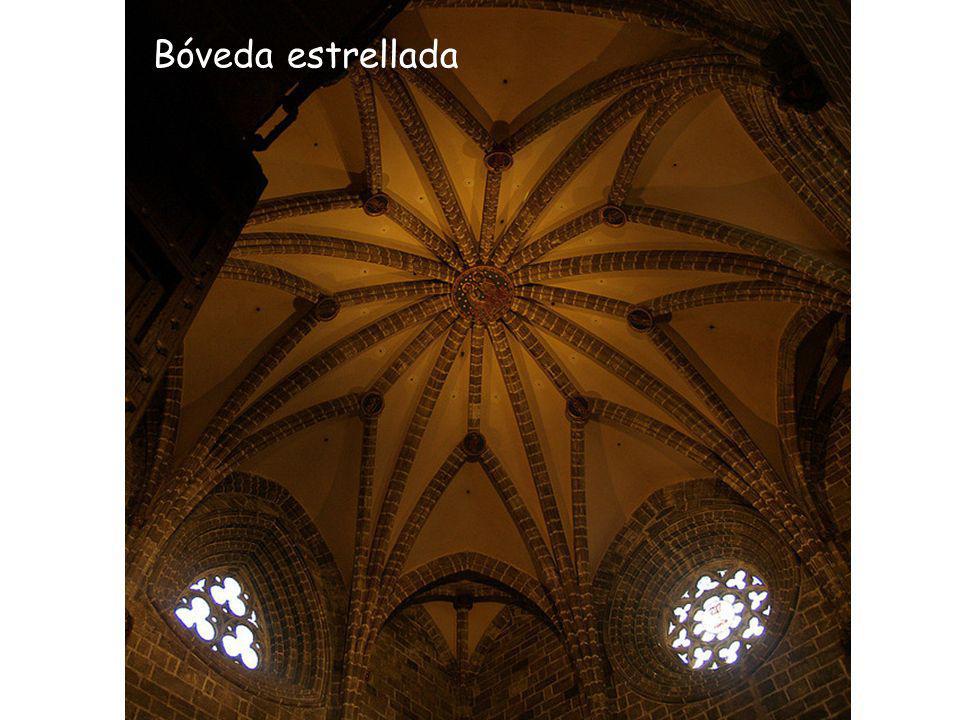

25 Bóveda estrellada

26 BÓVEDA ESTRELLADA EN CIMBORRIO

27 Bóveda de abanico

28 Vidrieras Tracería gótica

29

30

31

32

33

34 Rosetón

35 FACHADA CON DOS TORRES CORONADAS CON FLECHAS o CIMBORRIO CON PINÁCULOS
CHAPITEL CIMBORRIO CON PINÁCULOS

36

37

38

39 ROSETÓN

40

41 PORTADA CON ARQUIVOLTAS

42 Catedral de León Gablete Arbotantes Portada ojival Rosetón

43 ESCULTURA EN ARQUIVOLTAS, TÍMPANO, JAMBAS Y PARTELUZ

44 ESCULTURA GÓTICA: EXPRESIVIDAD Y MOVIMIENTO

45 Chapiteles y agujas Gablete Catedral de Barcelona

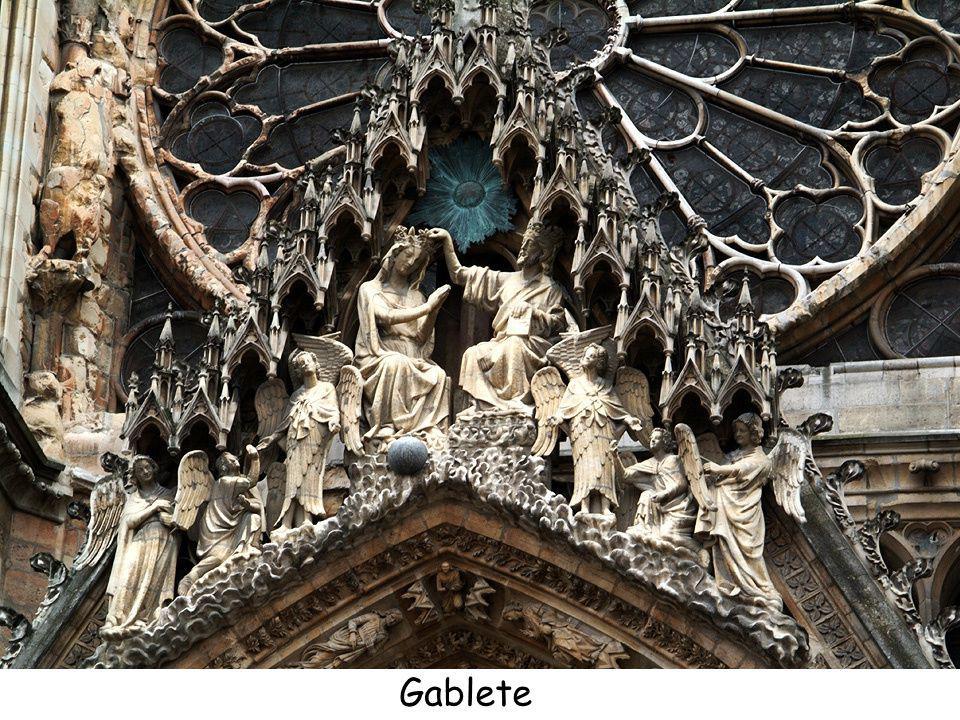

46 Gablete

47

48 Gablete Rosetón
