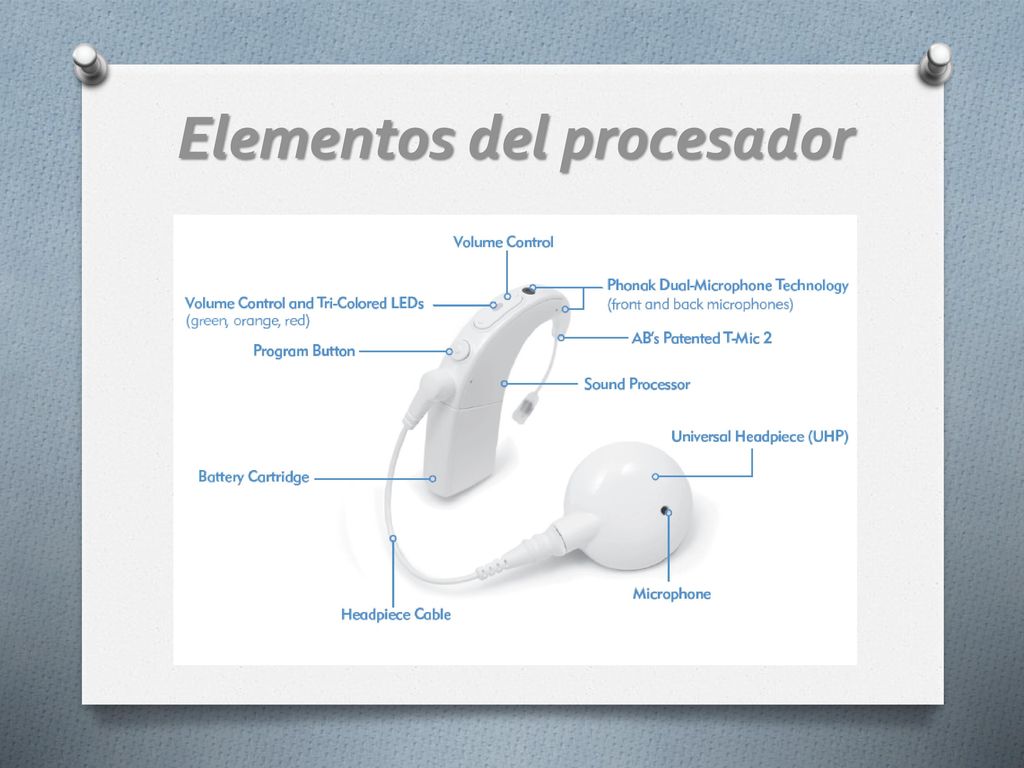

2 Elementos del procesador

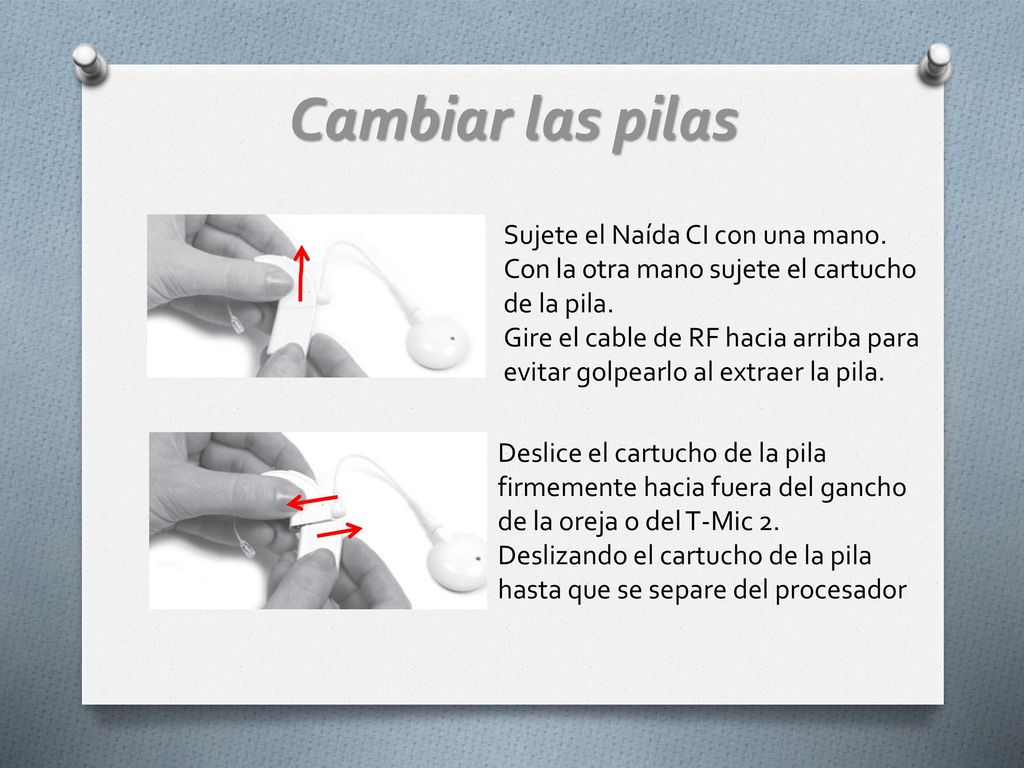

3 Cambiar las pilas Sujete el Naída CI con una mano.
Con la otra mano sujete el cartucho de la pila. Gire el cable de RF hacia arriba para evitar golpearlo al extraer la pila. Deslice el cartucho de la pila firmemente hacia fuera del gancho de la oreja o del T-Mic 2. Deslizando el cartucho de la pila hasta que se separe del procesador

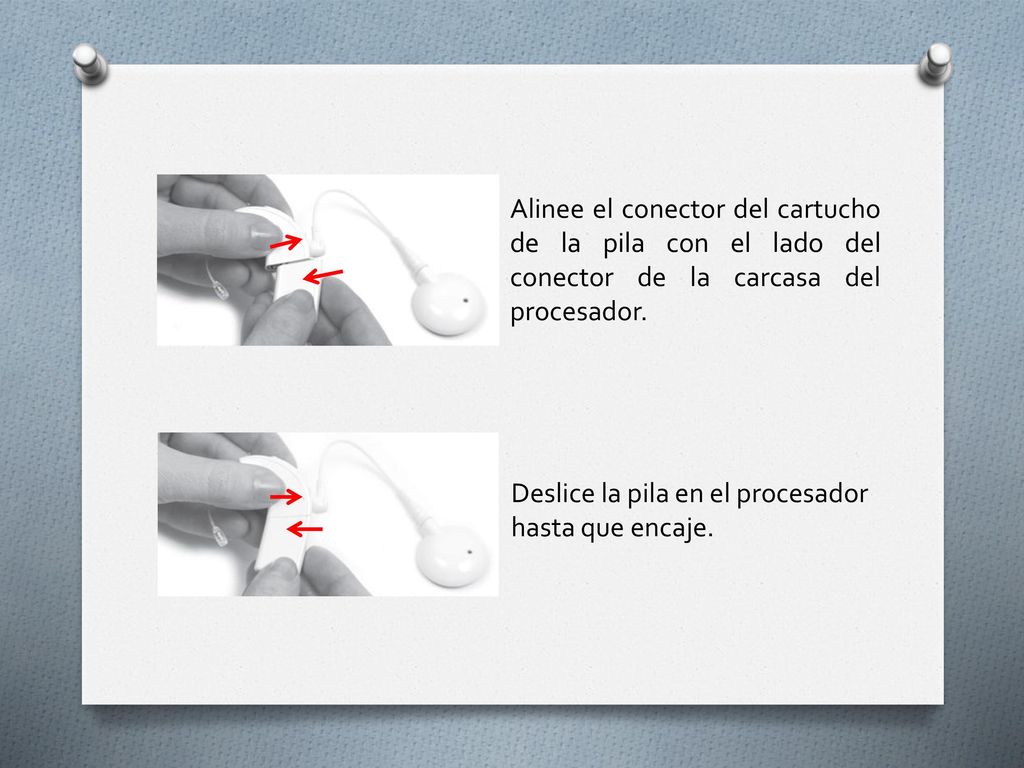

4 Alinee el conector del cartucho de la pila con el lado del conector de la carcasa del procesador.
Deslice la pila en el procesador hasta que encaje.

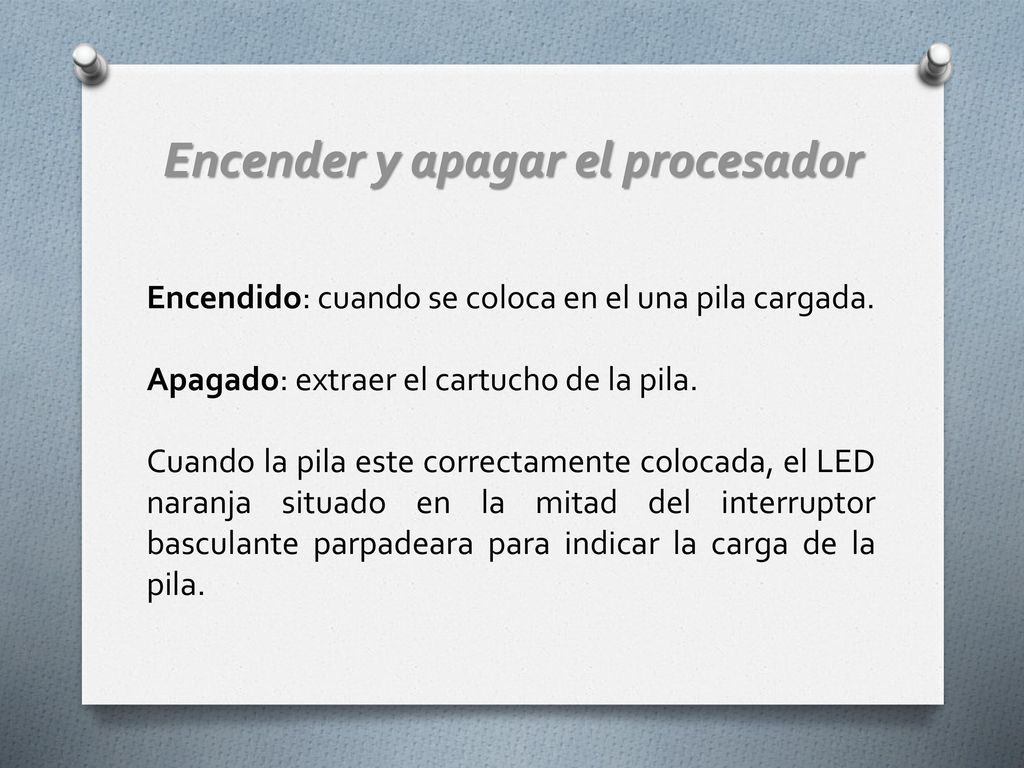

5 Encender y apagar el procesador
Encendido: cuando se coloca en el una pila cargada. Apagado: extraer el cartucho de la pila. Cuando la pila este correctamente colocada, el LED naranja situado en la mitad del interruptor basculante parpadeara para indicar la carga de la pila.

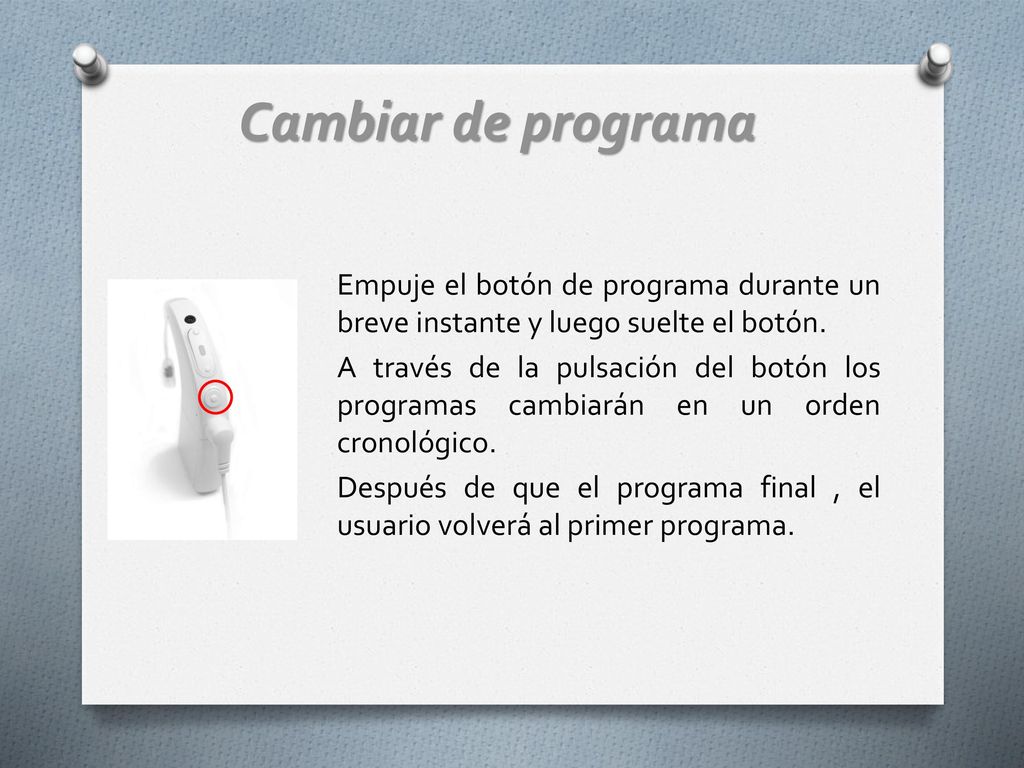

6 Cambiar de programa Empuje el botón de programa durante un breve instante y luego suelte el botón. A través de la pulsación del botón los programas cambiarán en un orden cronológico. Después de que el programa final , el usuario volverá al primer programa.

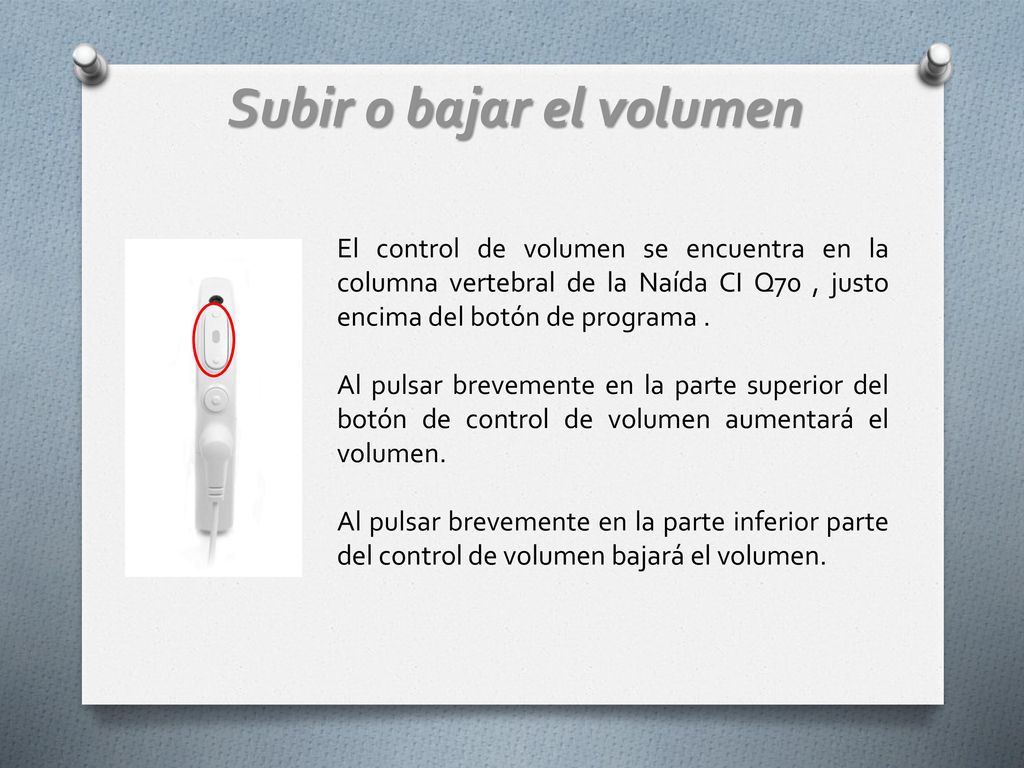

7 Subir o bajar el volumen
El control de volumen se encuentra en la columna vertebral de la Naída CI Q70 , justo encima del botón de programa . Al pulsar brevemente en la parte superior del botón de control de volumen aumentará el volumen. Al pulsar brevemente en la parte inferior parte del control de volumen bajará el volumen.

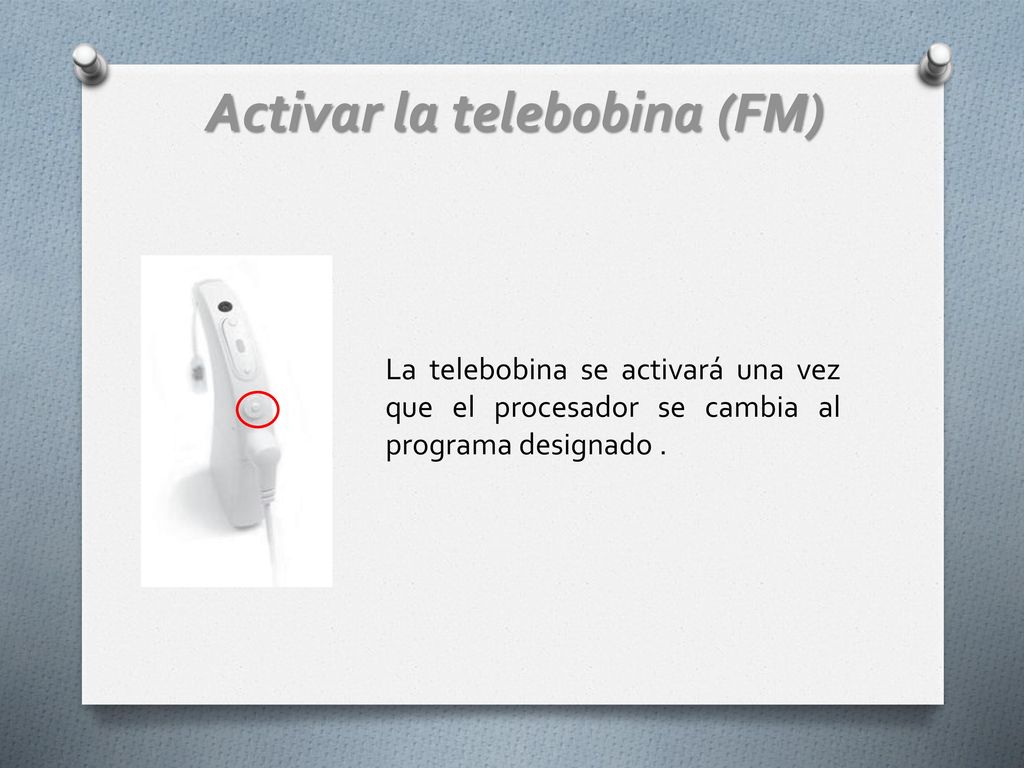

8 Activar la telebobina (FM)
La telebobina se activará una vez que el procesador se cambia al programa designado .

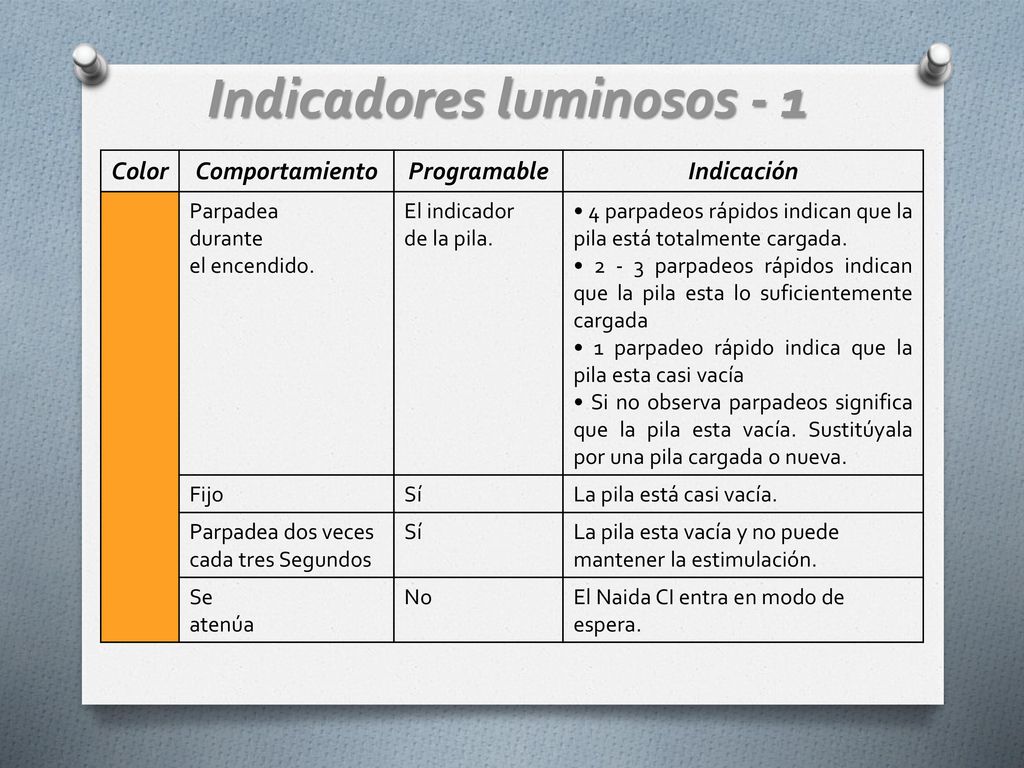

9 Indicadores luminosos - 1
Color Comportamiento Programable Indicación Parpadea durante el encendido. El indicador de la pila. • 4 parpadeos rápidos indican que la pila está totalmente cargada. • parpadeos rápidos indican que la pila esta lo suficientemente cargada • 1 parpadeo rápido indica que la pila esta casi vacía • Si no observa parpadeos significa que la pila esta vacía. Sustitúyala por una pila cargada o nueva. Fijo Sí La pila está casi vacía. Parpadea dos veces cada tres Segundos La pila esta vacía y no puede mantener la estimulación. Se atenúa No El Naida CI entra en modo de espera.

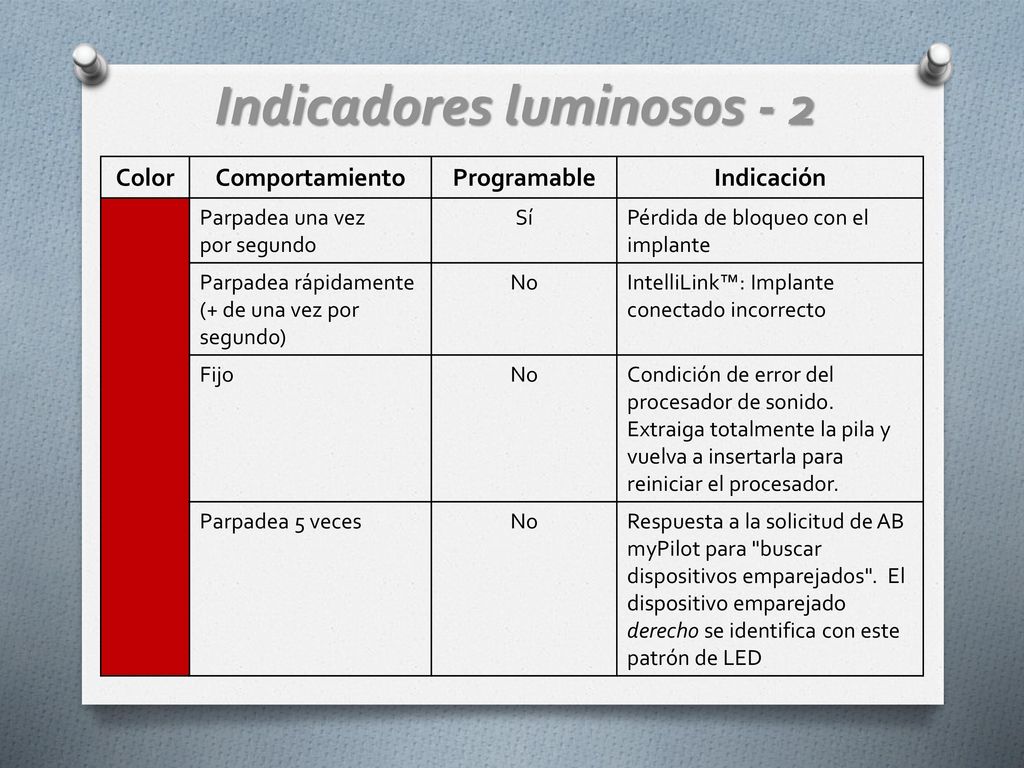

10 Indicadores luminosos - 2
Color Comportamiento Programable Indicación Parpadea una vez por segundo Sí Pérdida de bloqueo con el implante Parpadea rápidamente (+ de una vez por segundo) No IntelliLink™: Implante conectado incorrecto Fijo Condición de error del procesador de sonido. Extraiga totalmente la pila y vuelva a insertarla para reiniciar el procesador. Parpadea 5 veces Respuesta a la solicitud de AB myPilot para "buscar dispositivos emparejados". El dispositivo emparejado derecho se identifica con este patrón de LED

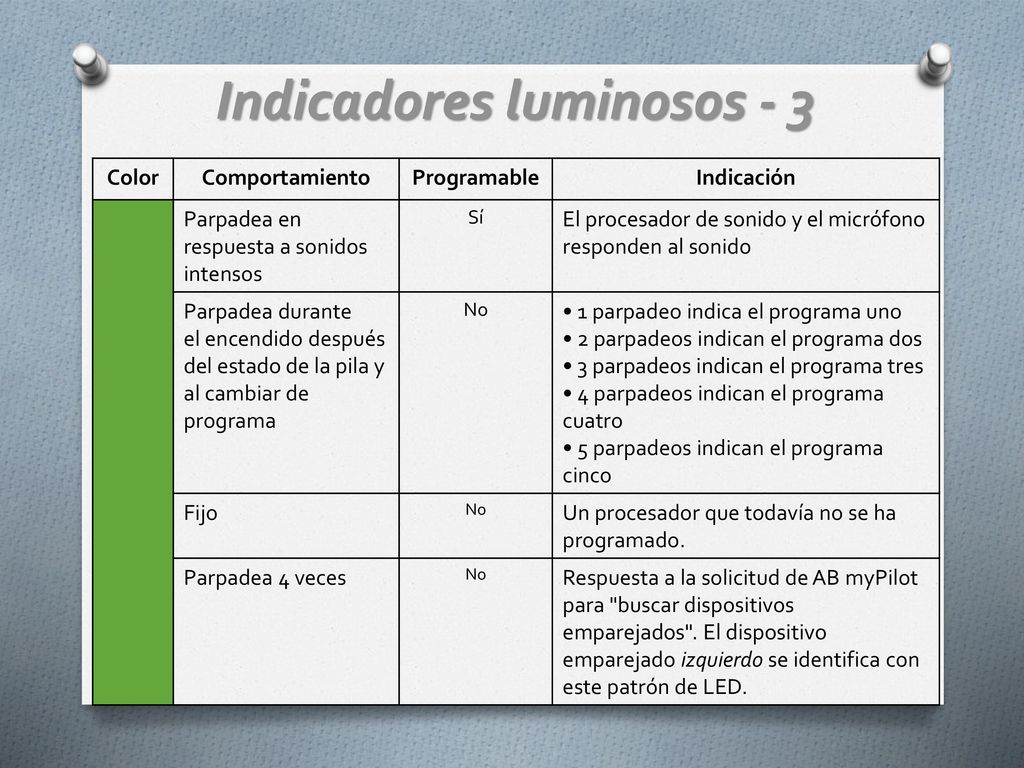

11 Indicadores luminosos - 3
Color Comportamiento Programable Indicación Parpadea en respuesta a sonidos intensos Sí El procesador de sonido y el micrófono responden al sonido Parpadea durante el encendido después del estado de la pila y al cambiar de programa No • 1 parpadeo indica el programa uno • 2 parpadeos indican el programa dos • 3 parpadeos indican el programa tres • 4 parpadeos indican el programa cuatro • 5 parpadeos indican el programa cinco Fijo Un procesador que todavía no se ha programado. Parpadea 4 veces Respuesta a la solicitud de AB myPilot para "buscar dispositivos emparejados". El dispositivo emparejado izquierdo se identifica con este patrón de LED.

12 Manual elaborado por: María Guerra Armenteros Grupo Discapacidad Auditiva en Educación (DAE) ASPAS Valladolid 2016
