1 Manejo Regional de las Aguas Servidas
Estado Zulia

2 El ICLAM es un instituto autónomo adscrito al MARN creado en 1

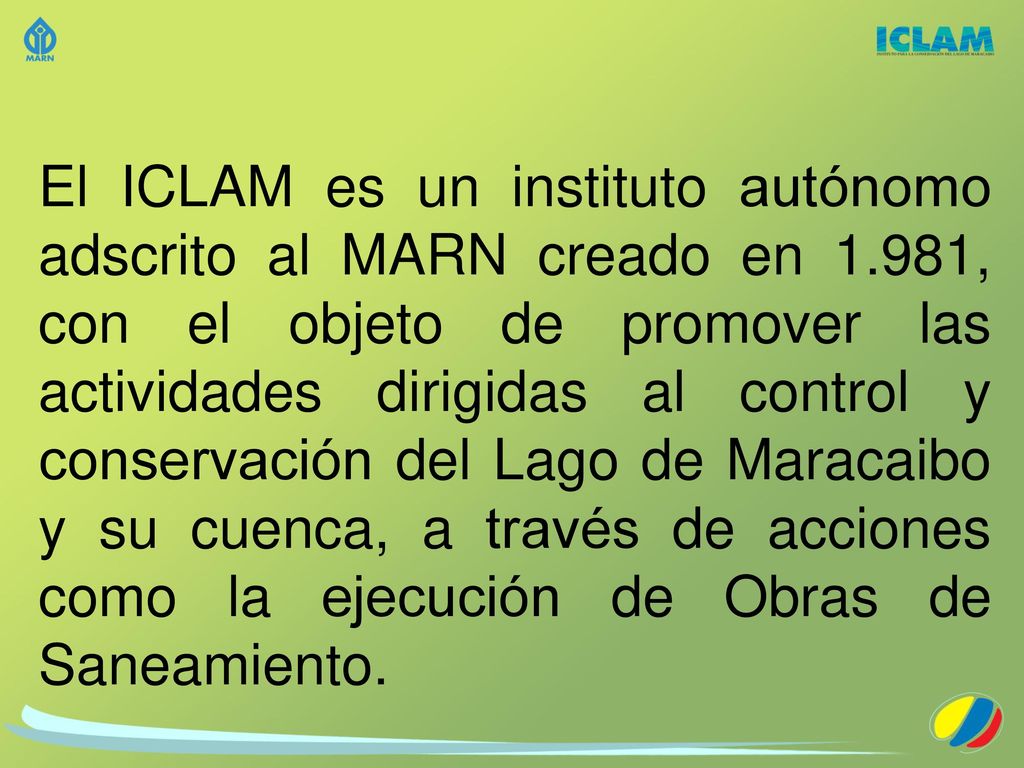

El ICLAM es un instituto autónomo adscrito al MARN creado en 1.981, con el objeto de promover las actividades dirigidas al control y conservación del Lago de Maracaibo y su cuenca, a través de acciones como la ejecución de Obras de Saneamiento.

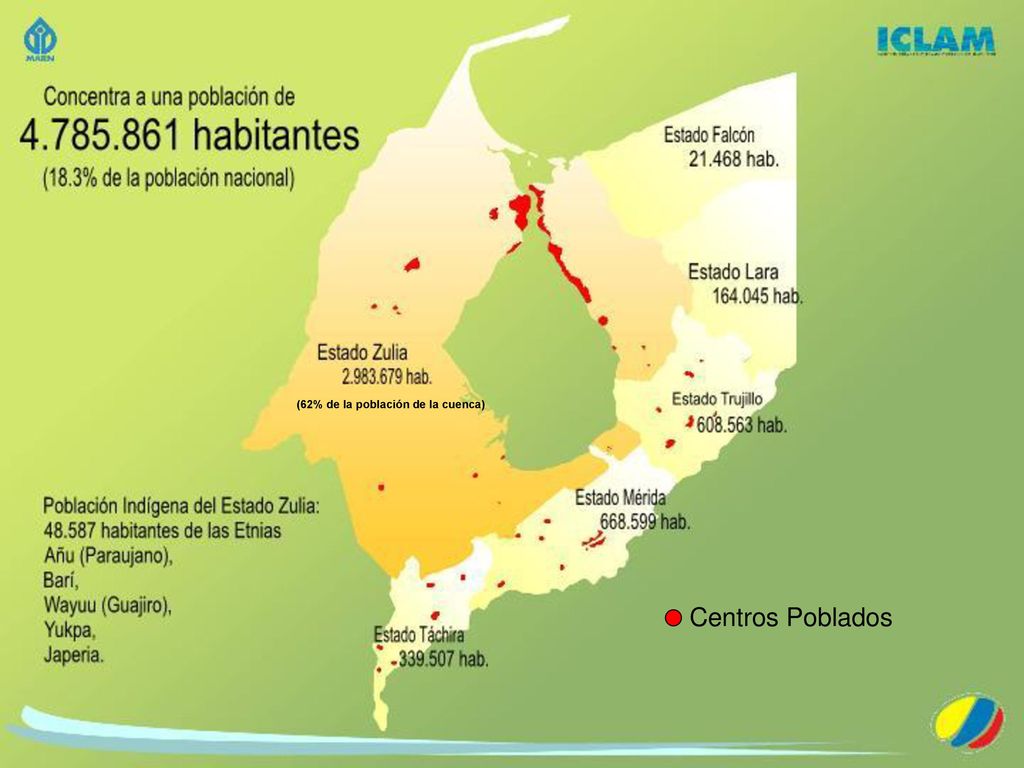

3 (62% de la población de la cuenca)
Centros Poblados

4 Desde el año 1.997 la Ley Programa de

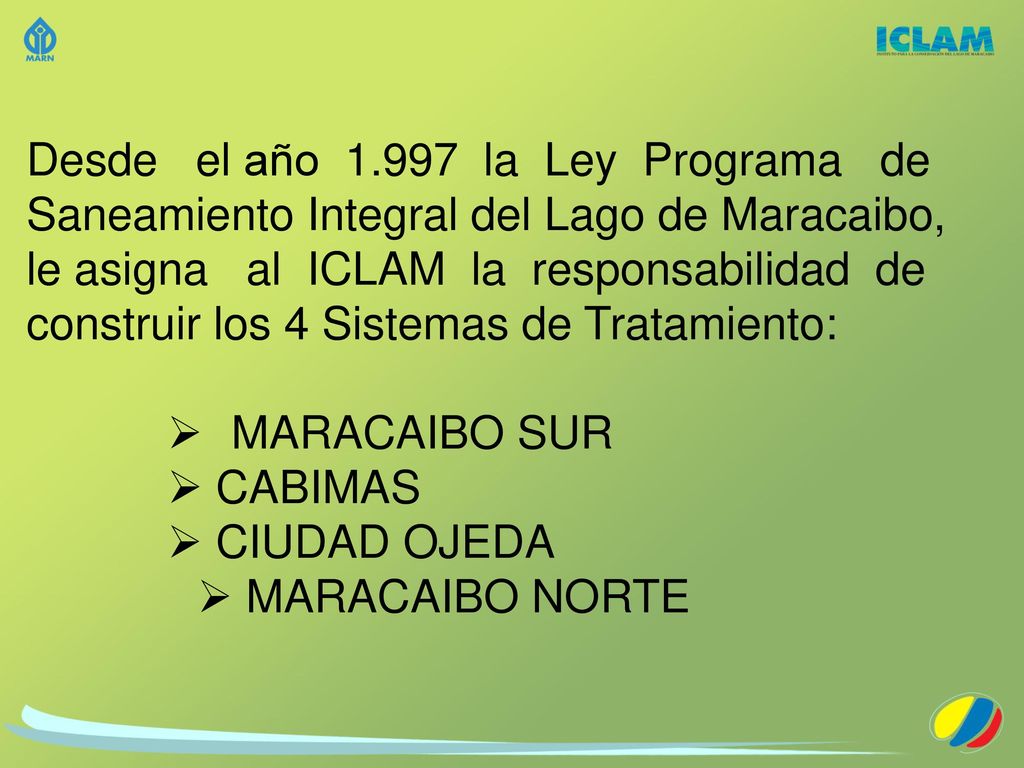

Saneamiento Integral del Lago de Maracaibo, le asigna al ICLAM la responsabilidad de construir los 4 Sistemas de Tratamiento: MARACAIBO SUR CABIMAS CIUDAD OJEDA MARACAIBO NORTE

5 Sistemas de Tratamiento
de Aguas Servidas Estado Zulia

6 Reutilización Aguas Servidas

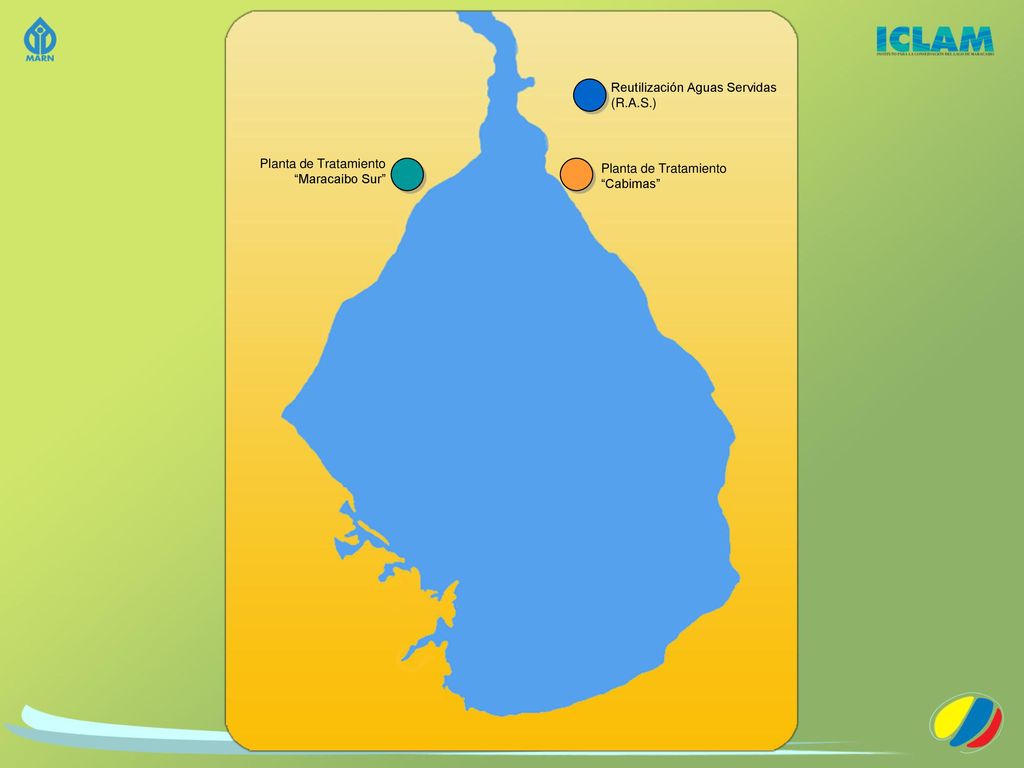

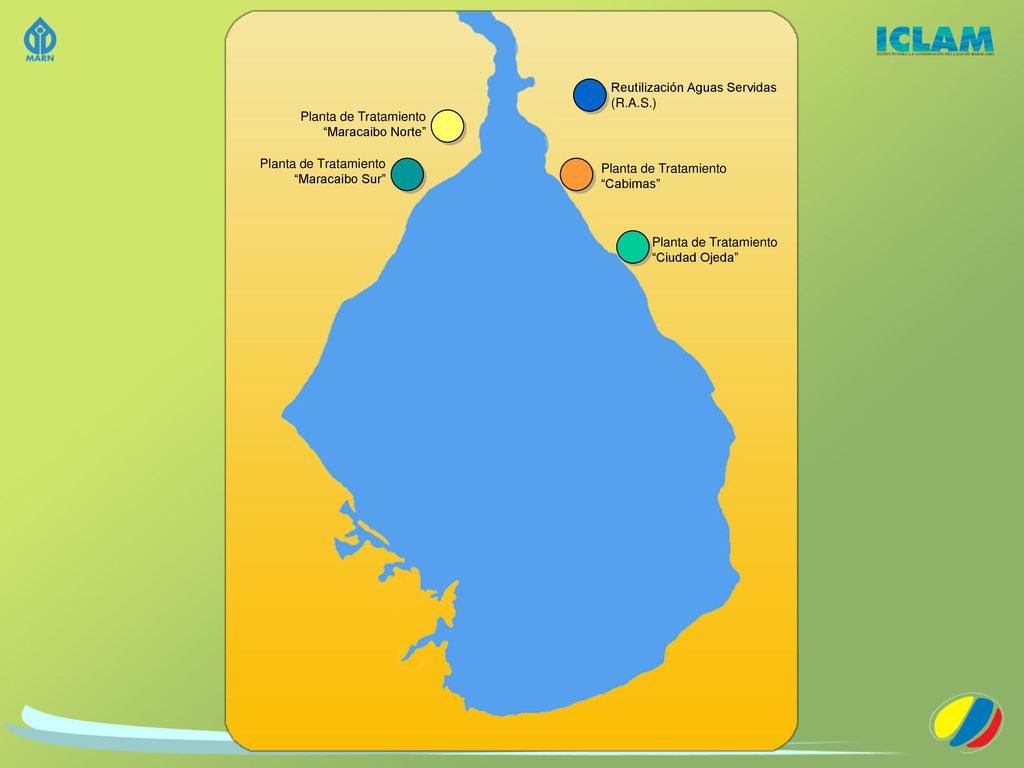

(R.A.S.) Planta de Tratamiento “Maracaibo Norte” Planta de Tratamiento “Maracaibo Sur” Planta de Tratamiento “Cabimas” Planta de Tratamiento “Ciudad Ojeda”

7 Planta de Tratamiento “Maracaibo Sur”

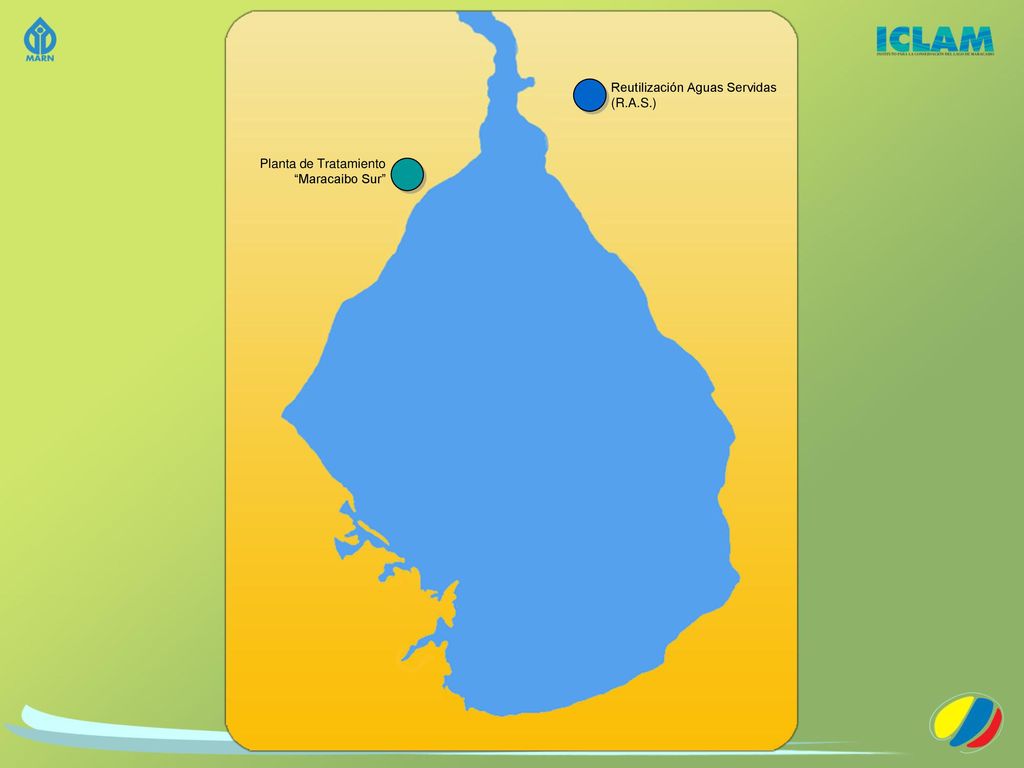

8 Reutilización Aguas Servidas
(R.A.S.) Planta de Tratamiento “Maracaibo Sur”

9 Reutilización Aguas Servidas

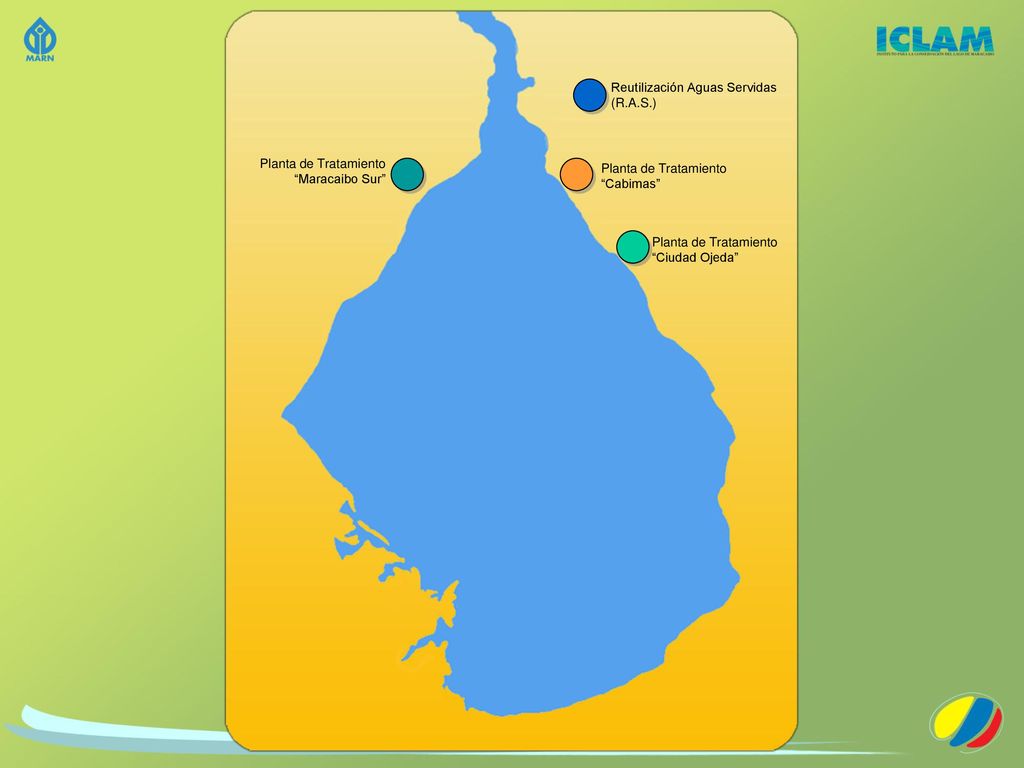

(R.A.S.) Planta de Tratamiento “Maracaibo Sur” Planta de Tratamiento “Cabimas”

10 Reutilización Aguas Servidas
(R.A.S.) Planta de Tratamiento “Maracaibo Sur” Planta de Tratamiento “Cabimas” Planta de Tratamiento “Ciudad Ojeda”

11 Reutilización Aguas Servidas
(R.A.S.) Planta de Tratamiento “Maracaibo Norte” Planta de Tratamiento “Maracaibo Sur” Planta de Tratamiento “Cabimas” Planta de Tratamiento “Ciudad Ojeda”

12 L/I Varadero L/I La Arreaga Interceptor Sur L/I La Silva L/I El Parque Planta de Tratamiento

13 COLECTOR PUENTE ESPAÑA

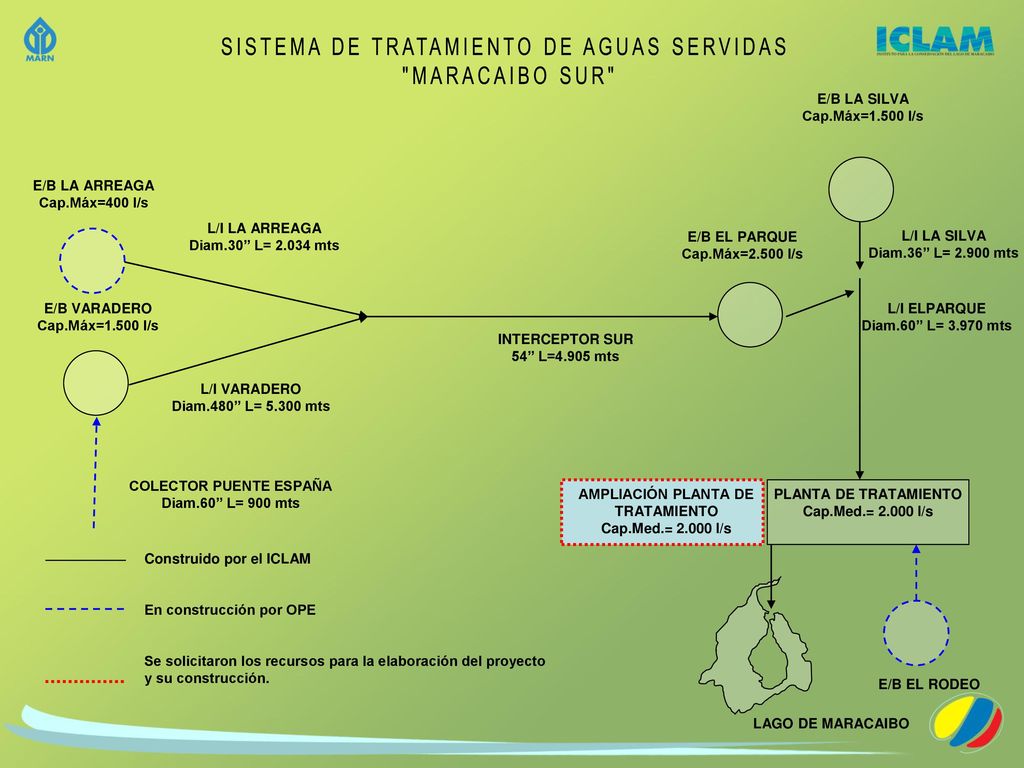

SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS "MARACAIBO SUR" E/B LA SILVA Cap.Máx=1.500 l/s E/B LA ARREAGA Cap.Máx=400 l/s L/I LA ARREAGA Diam.30” L= mts E/B EL PARQUE Cap.Máx=2.500 l/s L/I LA SILVA Diam.36” L= mts E/B VARADERO Cap.Máx=1.500 l/s L/I ELPARQUE Diam.60” L= mts INTERCEPTOR SUR 54” L=4.905 mts L/I VARADERO Diam.480” L= mts COLECTOR PUENTE ESPAÑA Diam.60” L= 900 mts PLANTA DE TRATAMIENTO Cap.Med.= l/s AMPLIACIÓN PLANTA DE TRATAMIENTO Construido por el ICLAM En construcción por OPE Se solicitaron los recursos para la elaboración del proyecto y su construcción. E/B EL RODEO LAGO DE MARACAIBO

14 SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS

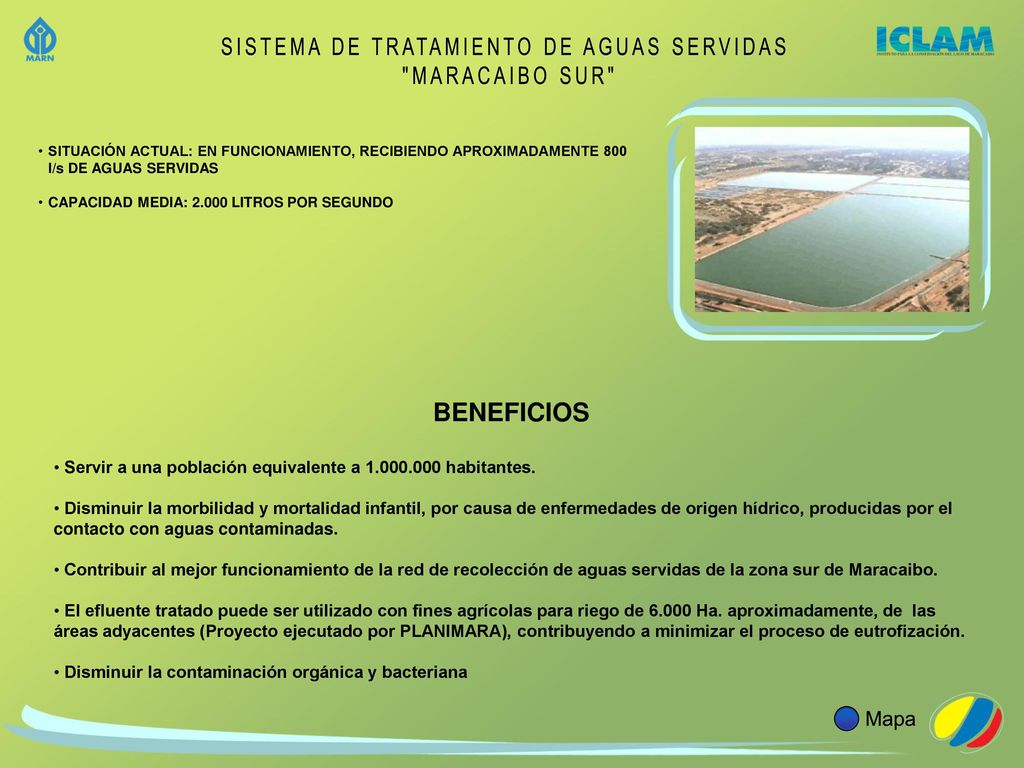

"MARACAIBO SUR" SITUACIÓN ACTUAL: EN FUNCIONAMIENTO, RECIBIENDO APROXIMADAMENTE 800 l/s DE AGUAS SERVIDAS CAPACIDAD MEDIA: LITROS POR SEGUNDO Servir a una población equivalente a habitantes. Disminuir la morbilidad y mortalidad infantil, por causa de enfermedades de origen hídrico, producidas por el contacto con aguas contaminadas. Contribuir al mejor funcionamiento de la red de recolección de aguas servidas de la zona sur de Maracaibo. El efluente tratado puede ser utilizado con fines agrícolas para riego de Ha. aproximadamente, de las áreas adyacentes (Proyecto ejecutado por PLANIMARA), contribuyendo a minimizar el proceso de eutrofización. Disminuir la contaminación orgánica y bacteriana BENEFICIOS Mapa

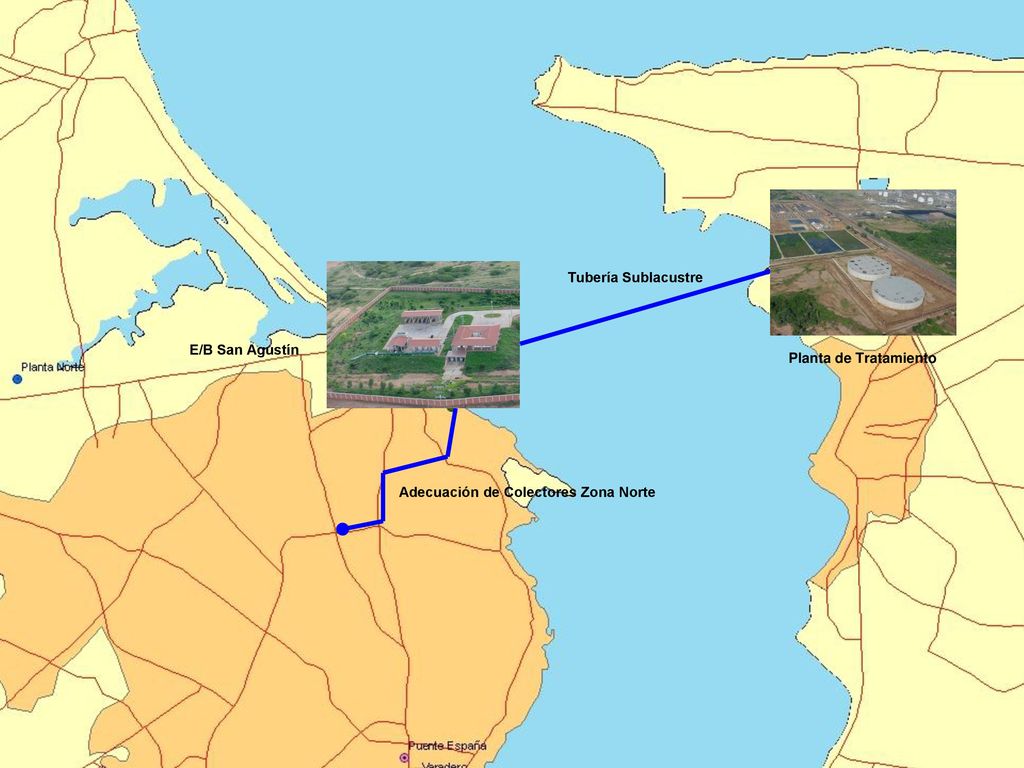

15 Tubería Sublacustre E/B San Agustín Planta de Tratamiento Adecuación de Colectores Zona Norte

16 PROYECTO REUTILIZACIÓN DE AGUAS SERVIDAS (R.A.S.)

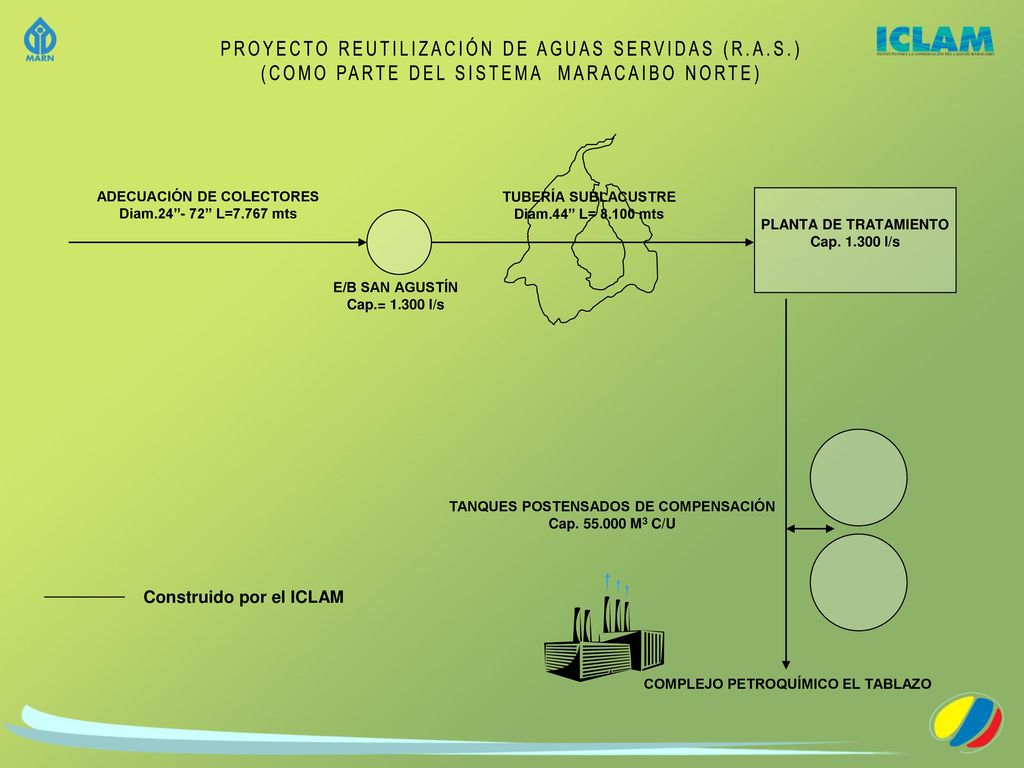

(COMO PARTE DEL SISTEMA MARACAIBO NORTE) ADECUACIÓN DE COLECTORES Diam.24”- 72” L=7.767 mts TUBERÍA SUBLACUSTRE Diam.44” L= mts PLANTA DE TRATAMIENTO Cap l/s E/B SAN AGUSTÍN Cap.= l/s TANQUES POSTENSADOS DE COMPENSACIÓN Cap M3 C/U Construido por el ICLAM COMPLEJO PETROQUÍMICO EL TABLAZO

17 BENEFICIOS Mapa PROYECTO REUTILIZACIÓN DE AGUAS SERVIDAS (R.A.S.)

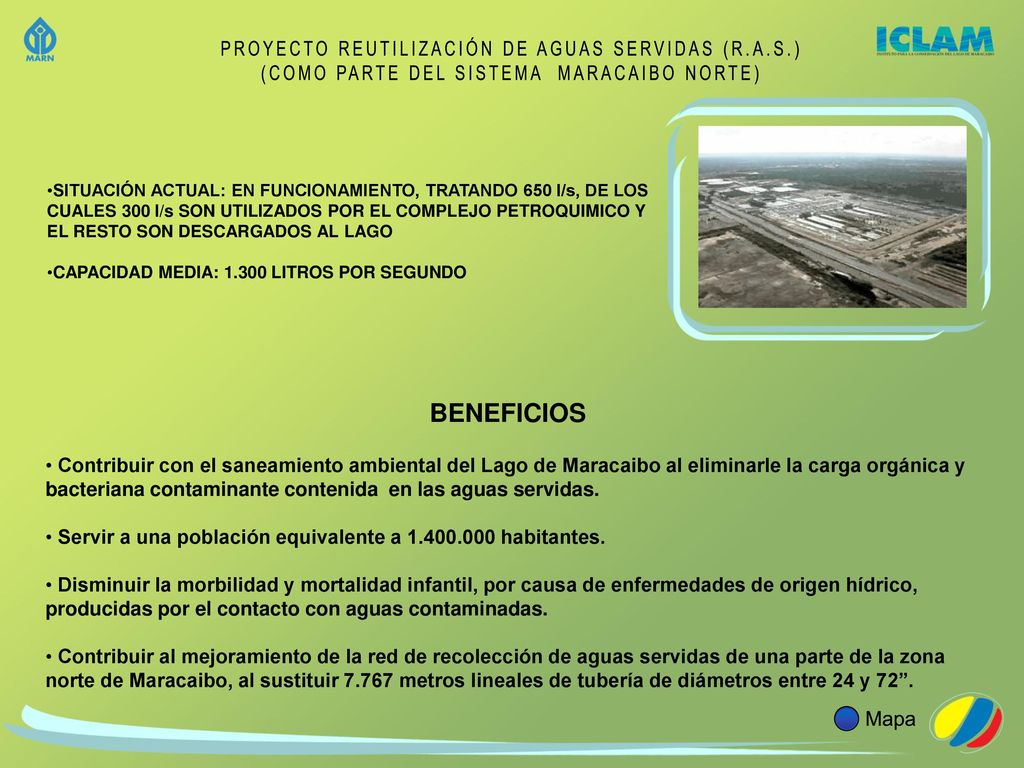

(COMO PARTE DEL SISTEMA MARACAIBO NORTE) SITUACIÓN ACTUAL: EN FUNCIONAMIENTO, TRATANDO 650 l/s, DE LOS CUALES 300 l/s SON UTILIZADOS POR EL COMPLEJO PETROQUIMICO Y EL RESTO SON DESCARGADOS AL LAGO CAPACIDAD MEDIA: LITROS POR SEGUNDO Contribuir con el saneamiento ambiental del Lago de Maracaibo al eliminarle la carga orgánica y bacteriana contaminante contenida en las aguas servidas. Servir a una población equivalente a habitantes. Disminuir la morbilidad y mortalidad infantil, por causa de enfermedades de origen hídrico, producidas por el contacto con aguas contaminadas. Contribuir al mejoramiento de la red de recolección de aguas servidas de una parte de la zona norte de Maracaibo, al sustituir metros lineales de tubería de diámetros entre 24 y 72”. BENEFICIOS Mapa

18 E/B Hicotea E/B La Montañita E/B R-5 PTAR Cabimas L/I Punta Hicotea
L/I La Montañita E/B R-5 PTAR Cabimas

19 SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS

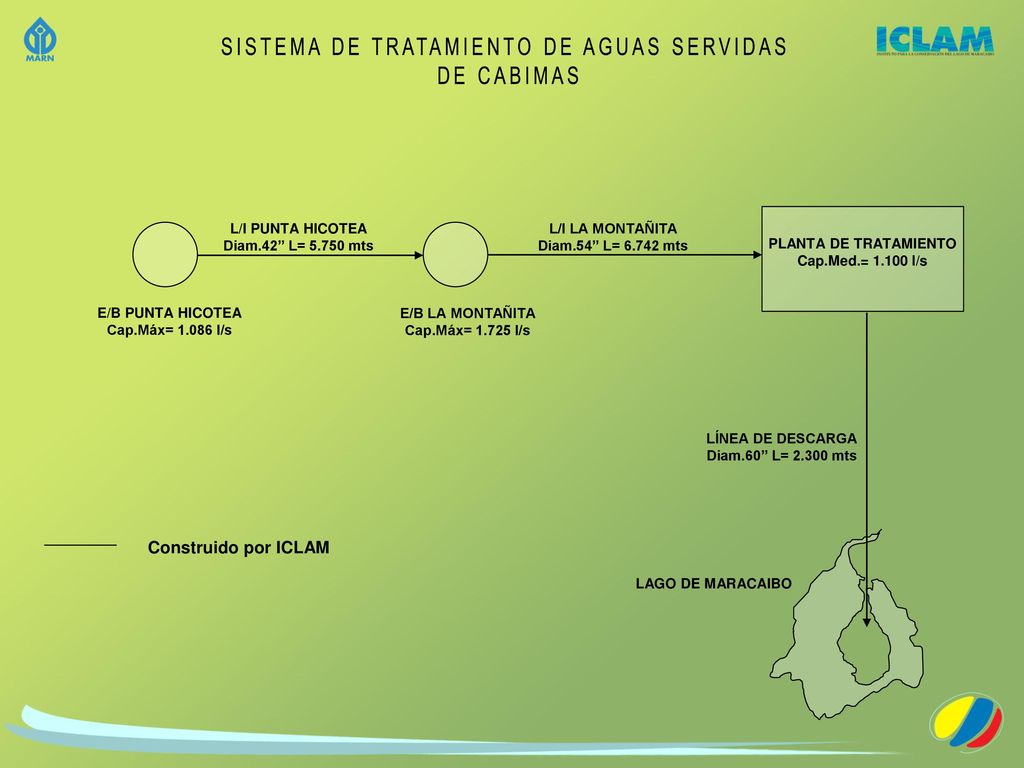

DE CABIMAS PLANTA DE TRATAMIENTO Cap.Med.= l/s L/I PUNTA HICOTEA Diam.42” L= mts L/I LA MONTAÑITA Diam.54” L= mts E/B PUNTA HICOTEA Cap.Máx= l/s E/B LA MONTAÑITA Cap.Máx= l/s LÍNEA DE DESCARGA Diam.60” L= mts Construido por ICLAM LAGO DE MARACAIBO

20 SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS

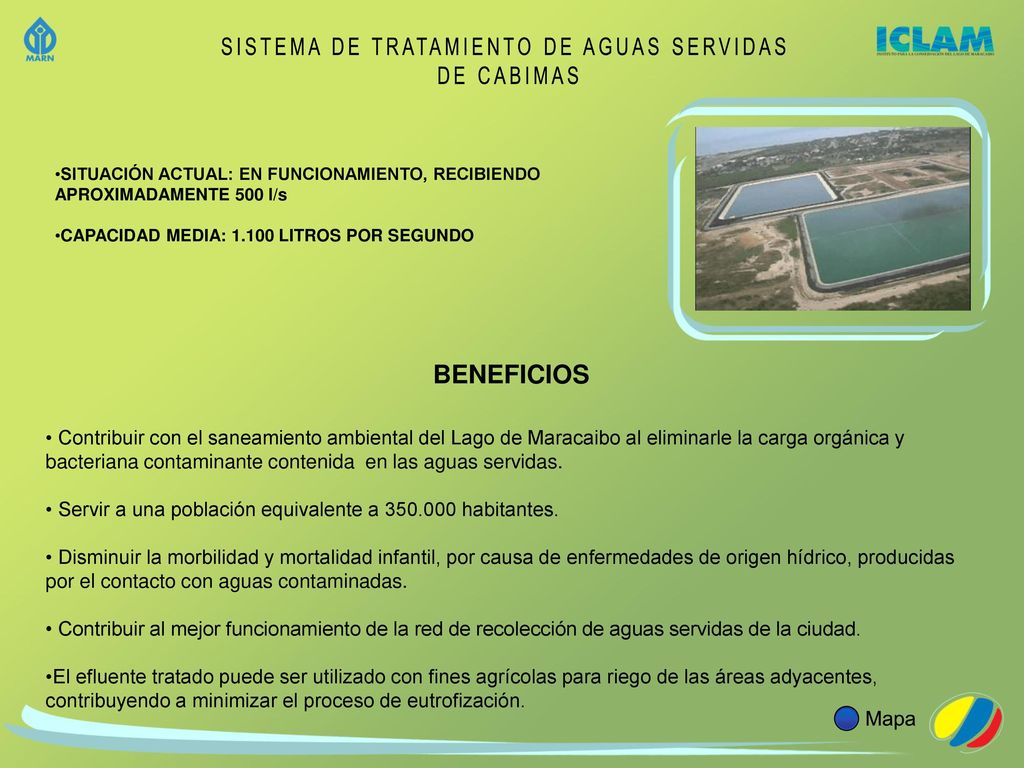

DE CABIMAS SITUACIÓN ACTUAL: EN FUNCIONAMIENTO, RECIBIENDO APROXIMADAMENTE 500 l/s CAPACIDAD MEDIA: LITROS POR SEGUNDO Contribuir con el saneamiento ambiental del Lago de Maracaibo al eliminarle la carga orgánica y bacteriana contaminante contenida en las aguas servidas. Servir a una población equivalente a habitantes. Disminuir la morbilidad y mortalidad infantil, por causa de enfermedades de origen hídrico, producidas por el contacto con aguas contaminadas. Contribuir al mejor funcionamiento de la red de recolección de aguas servidas de la ciudad. El efluente tratado puede ser utilizado con fines agrícolas para riego de las áreas adyacentes, contribuyendo a minimizar el proceso de eutrofización. BENEFICIOS Mapa

21 Sistemas de Tratamiento
en Ejecución

22 Planta de Tratamiento (en construcción) L/I La Libertad L/I F-10

23 SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS

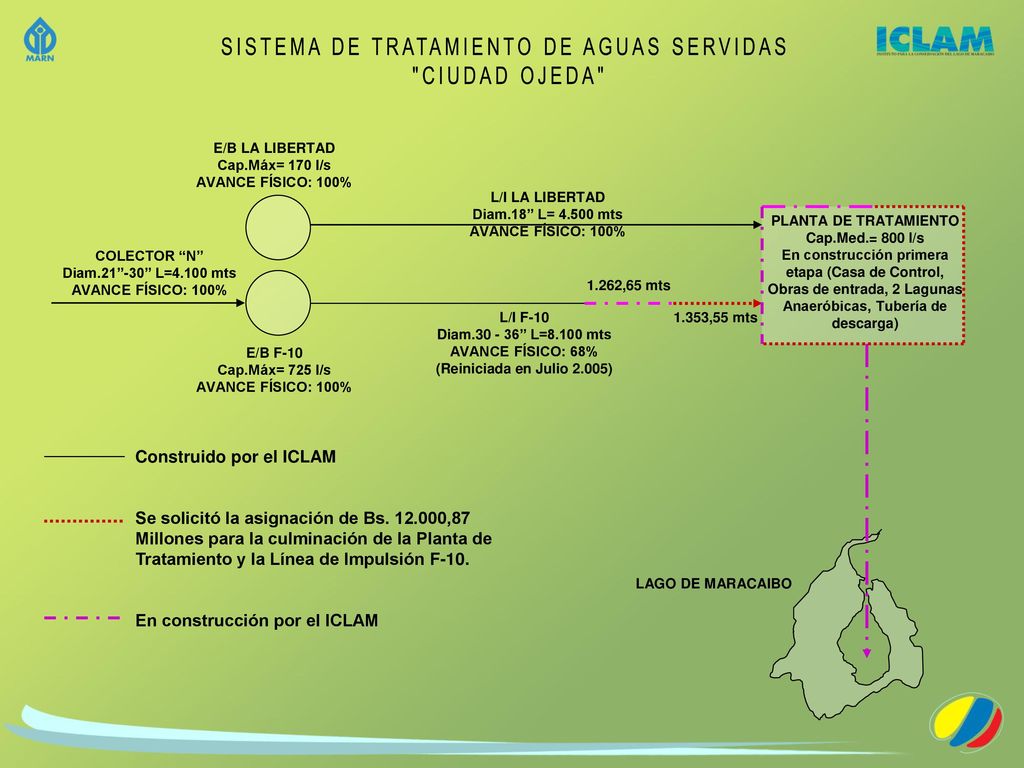

"CIUDAD OJEDA" E/B LA LIBERTAD Cap.Máx= 170 l/s AVANCE FÍSICO: 100% L/I LA LIBERTAD Diam.18” L= mts AVANCE FÍSICO: 100% PLANTA DE TRATAMIENTO Cap.Med.= 800 l/s En construcción primera etapa (Casa de Control, Obras de entrada, 2 Lagunas Anaeróbicas, Tubería de descarga) COLECTOR “N” Diam.21”-30” L=4.100 mts AVANCE FÍSICO: 100% 1.262,65 mts 1.353,55 mts L/I F-10 Diam ” L=8.100 mts AVANCE FÍSICO: 68% (Reiniciada en Julio 2.005) E/B F-10 Cap.Máx= 725 l/s AVANCE FÍSICO: 100% Construido por el ICLAM Se solicitó la asignación de Bs ,87 Millones para la culminación de la Planta de Tratamiento y la Línea de Impulsión F-10. En construcción por el ICLAM LAGO DE MARACAIBO

24 SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS

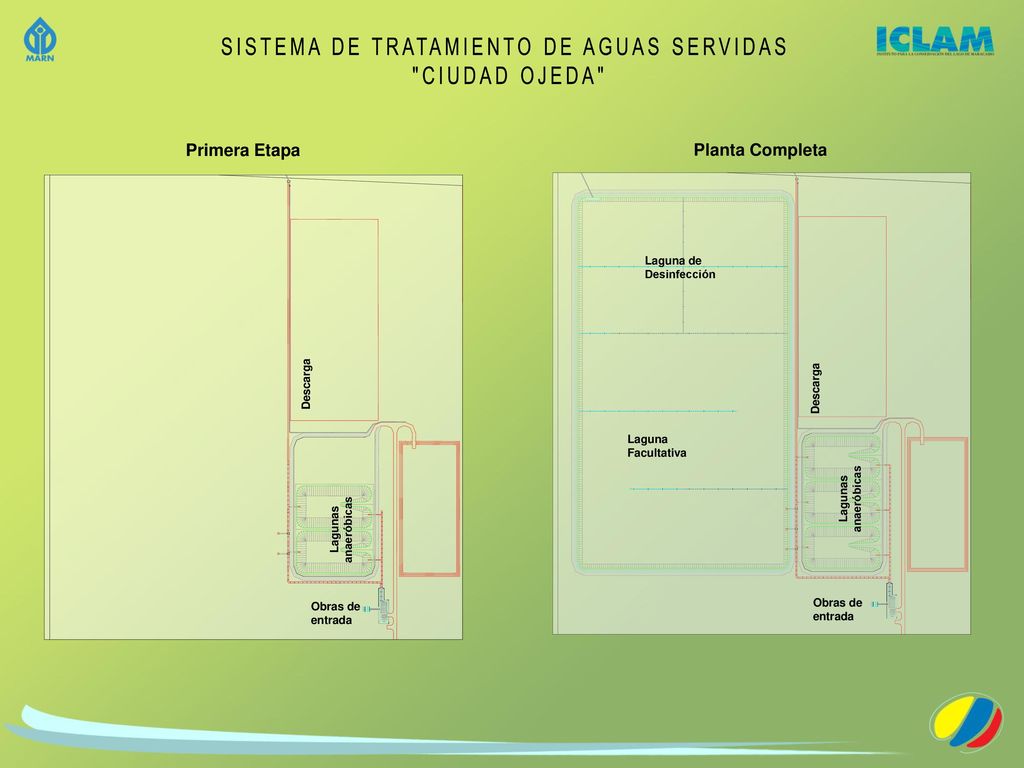

"CIUDAD OJEDA" Primera Etapa Planta Completa Obras de entrada Lagunas anaeróbicas Laguna Facultativa Laguna de Desinfección Descarga Obras de entrada Descarga Lagunas anaeróbicas

25 SISTEMA DE TRATAMIENTO DE AGUAS SERVIDAS

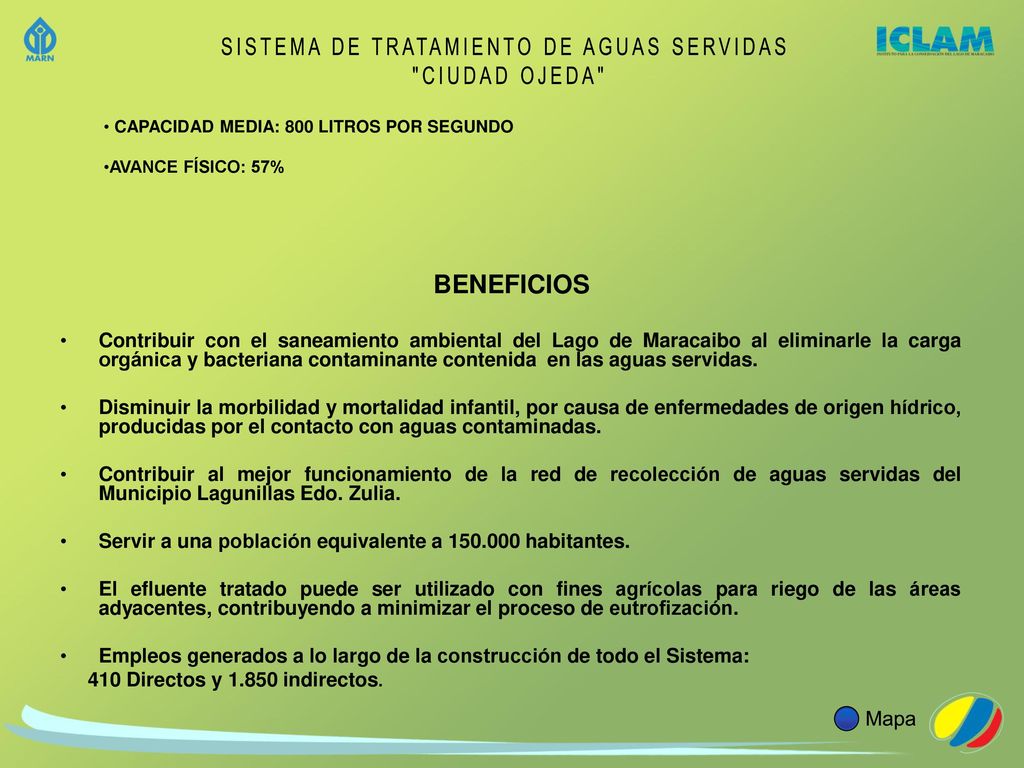

"CIUDAD OJEDA" CAPACIDAD MEDIA: 800 LITROS POR SEGUNDO AVANCE FÍSICO: 57% BENEFICIOS Contribuir con el saneamiento ambiental del Lago de Maracaibo al eliminarle la carga orgánica y bacteriana contaminante contenida en las aguas servidas. Disminuir la morbilidad y mortalidad infantil, por causa de enfermedades de origen hídrico, producidas por el contacto con aguas contaminadas. Contribuir al mejor funcionamiento de la red de recolección de aguas servidas del Municipio Lagunillas Edo. Zulia. Servir a una población equivalente a habitantes. El efluente tratado puede ser utilizado con fines agrícolas para riego de las áreas adyacentes, contribuyendo a minimizar el proceso de eutrofización. Empleos generados a lo largo de la construcción de todo el Sistema: 410 Directos y indirectos. Mapa

26

27 SISTEMA DE SANEAMIENTO Y TRATAMIENTO DE AGUAS SERVIDAS

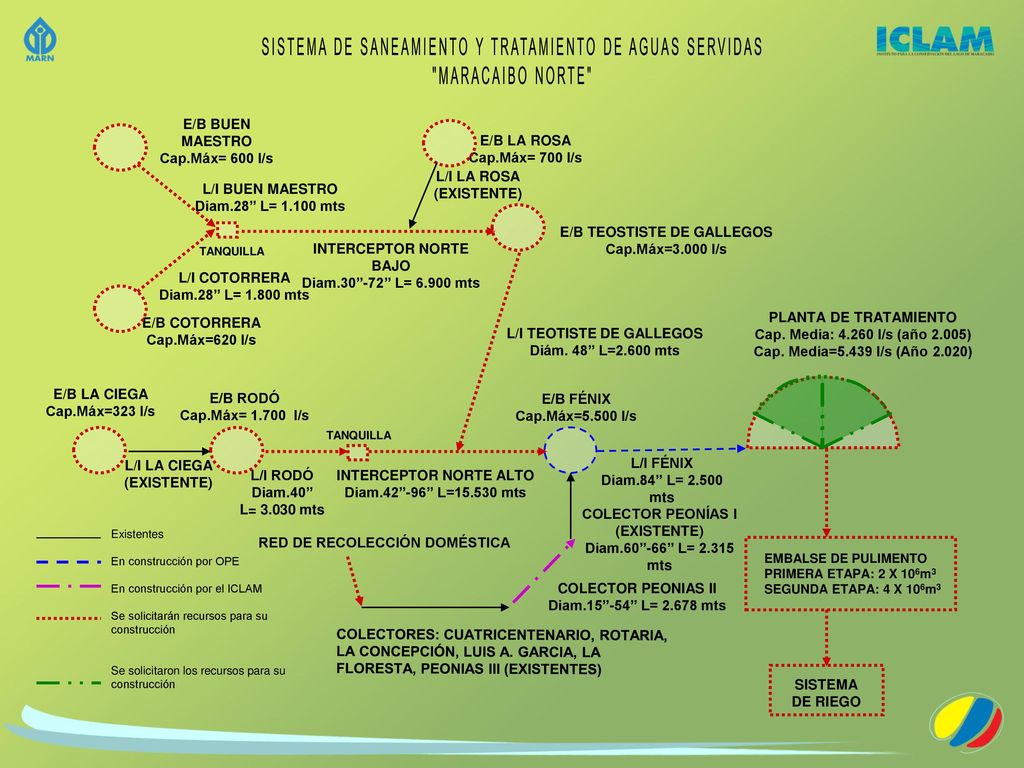

"MARACAIBO NORTE" E/B BUEN MAESTRO Cap.Máx= 600 l/s E/B LA ROSA Cap.Máx= 700 l/s L/I LA ROSA (EXISTENTE) L/I BUEN MAESTRO Diam.28” L= mts E/B TEOSTISTE DE GALLEGOS Cap.Máx=3.000 l/s TANQUILLA INTERCEPTOR NORTE BAJO Diam.30”-72” L= mts L/I COTORRERA Diam.28” L= mts E/B COTORRERA Cap.Máx=620 l/s PLANTA DE TRATAMIENTO Cap. Media: l/s (año 2.005) Cap. Media=5.439 l/s (Año 2.020) L/I TEOTISTE DE GALLEGOS Diám. 48” L=2.600 mts E/B LA CIEGA Cap.Máx=323 l/s E/B RODÓ Cap.Máx= l/s E/B FÉNIX Cap.Máx=5.500 l/s TANQUILLA L/I LA CIEGA (EXISTENTE) L/I FÉNIX Diam.84” L= mts L/I RODÓ Diam.40” L= mts INTERCEPTOR NORTE ALTO Diam.42”-96” L= mts COLECTOR PEONÍAS I (EXISTENTE) Diam.60”-66” L= mts Existentes En construcción por OPE En construcción por el ICLAM Se solicitarán recursos para su construcción Se solicitaron los recursos para su construcción RED DE RECOLECCIÓN DOMÉSTICA COLECTOR PEONIAS II Diam.15”-54” L= mts EMBALSE DE PULIMENTO PRIMERA ETAPA: 2 X 106m3 SEGUNDA ETAPA: 4 X 106m3 COLECTORES: CUATRICENTENARIO, ROTARIA, LA CONCEPCIÓN, LUIS A. GARCIA, LA FLORESTA, PEONIAS III (EXISTENTES) SISTEMA DE RIEGO

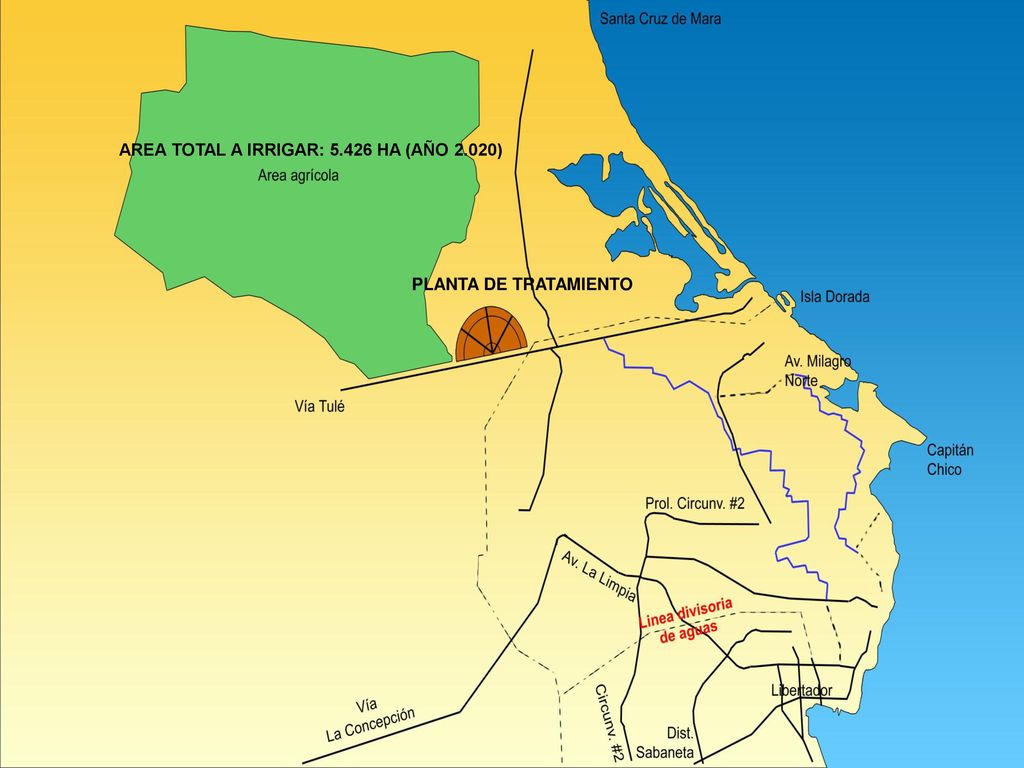

28 AREA TOTAL A IRRIGAR: 5.426 HA (AÑO 2.020)
PLANTA DE TRATAMIENTO

29 SISTEMA DE SANEAMIENTO Y TRATAMIENTO DE AGUAS SERVIDAS

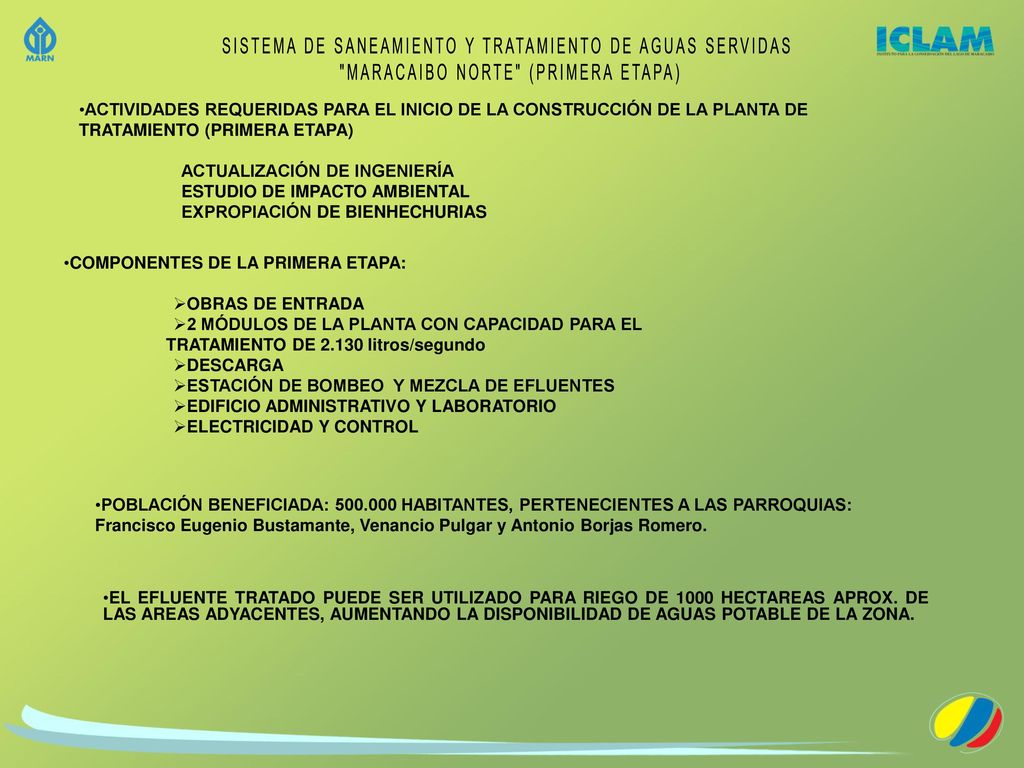

"MARACAIBO NORTE" (PRIMERA ETAPA) ACTIVIDADES REQUERIDAS PARA EL INICIO DE LA CONSTRUCCIÓN DE LA PLANTA DE TRATAMIENTO (PRIMERA ETAPA) ACTUALIZACIÓN DE INGENIERÍA ESTUDIO DE IMPACTO AMBIENTAL EXPROPIACIÓN DE BIENHECHURIAS COMPONENTES DE LA PRIMERA ETAPA: OBRAS DE ENTRADA 2 MÓDULOS DE LA PLANTA CON CAPACIDAD PARA EL TRATAMIENTO DE litros/segundo DESCARGA ESTACIÓN DE BOMBEO Y MEZCLA DE EFLUENTES EDIFICIO ADMINISTRATIVO Y LABORATORIO ELECTRICIDAD Y CONTROL POBLACIÓN BENEFICIADA: HABITANTES, PERTENECIENTES A LAS PARROQUIAS: Francisco Eugenio Bustamante, Venancio Pulgar y Antonio Borjas Romero. EL EFLUENTE TRATADO PUEDE SER UTILIZADO PARA RIEGO DE 1000 HECTAREAS APROX. DE LAS AREAS ADYACENTES, AUMENTANDO LA DISPONIBILIDAD DE AGUAS POTABLE DE LA ZONA.

30 BENEFICIOS AL CULMINARSE TODO EL SISTEMA

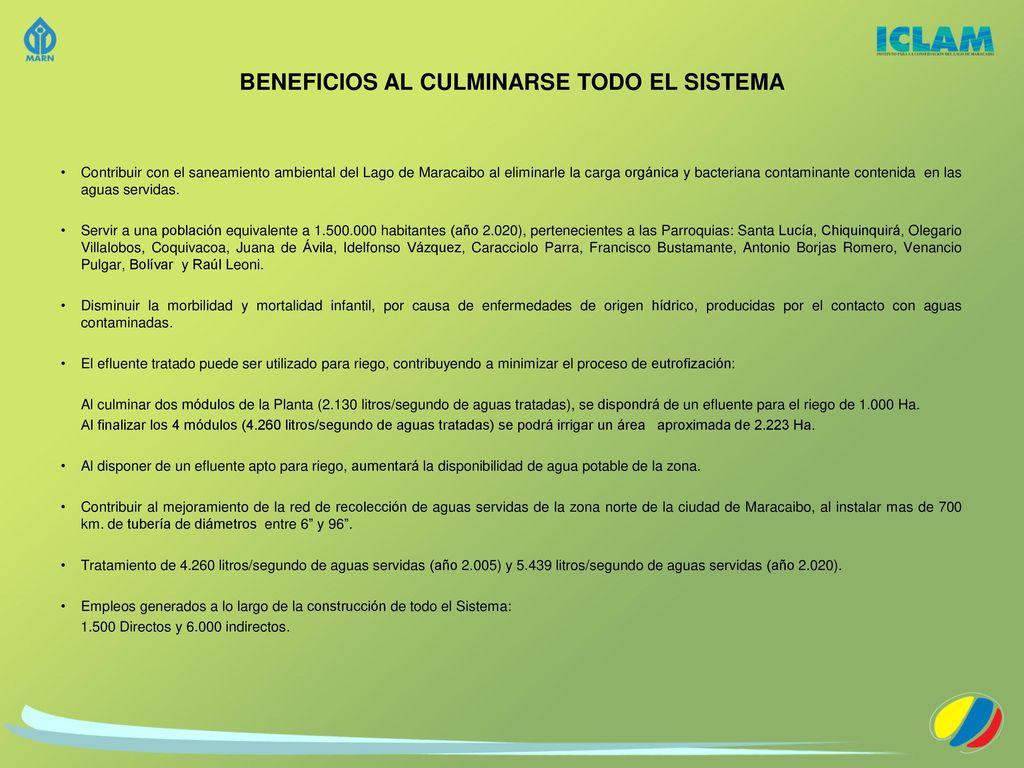

Contribuir con el saneamiento ambiental del Lago de Maracaibo al eliminarle la carga orgánica y bacteriana contaminante contenida en las aguas servidas. Servir a una población equivalente a habitantes (año 2.020), pertenecientes a las Parroquias: Santa Lucía, Chiquinquirá, Olegario Villalobos, Coquivacoa, Juana de Ávila, Idelfonso Vázquez, Caracciolo Parra, Francisco Bustamante, Antonio Borjas Romero, Venancio Pulgar, Bolívar y Raúl Leoni. Disminuir la morbilidad y mortalidad infantil, por causa de enfermedades de origen hídrico, producidas por el contacto con aguas contaminadas. El efluente tratado puede ser utilizado para riego, contribuyendo a minimizar el proceso de eutrofización: Al culminar dos módulos de la Planta (2.130 litros/segundo de aguas tratadas), se dispondrá de un efluente para el riego de Ha. Al finalizar los 4 módulos (4.260 litros/segundo de aguas tratadas) se podrá irrigar un área aproximada de Ha. Al disponer de un efluente apto para riego, aumentará la disponibilidad de agua potable de la zona. Contribuir al mejoramiento de la red de recolección de aguas servidas de la zona norte de la ciudad de Maracaibo, al instalar mas de 700 km. de tubería de diámetros entre 6” y 96”. Tratamiento de litros/segundo de aguas servidas (año 2.005) y litros/segundo de aguas servidas (año 2.020). Empleos generados a lo largo de la construcción de todo el Sistema: 1.500 Directos y indirectos.

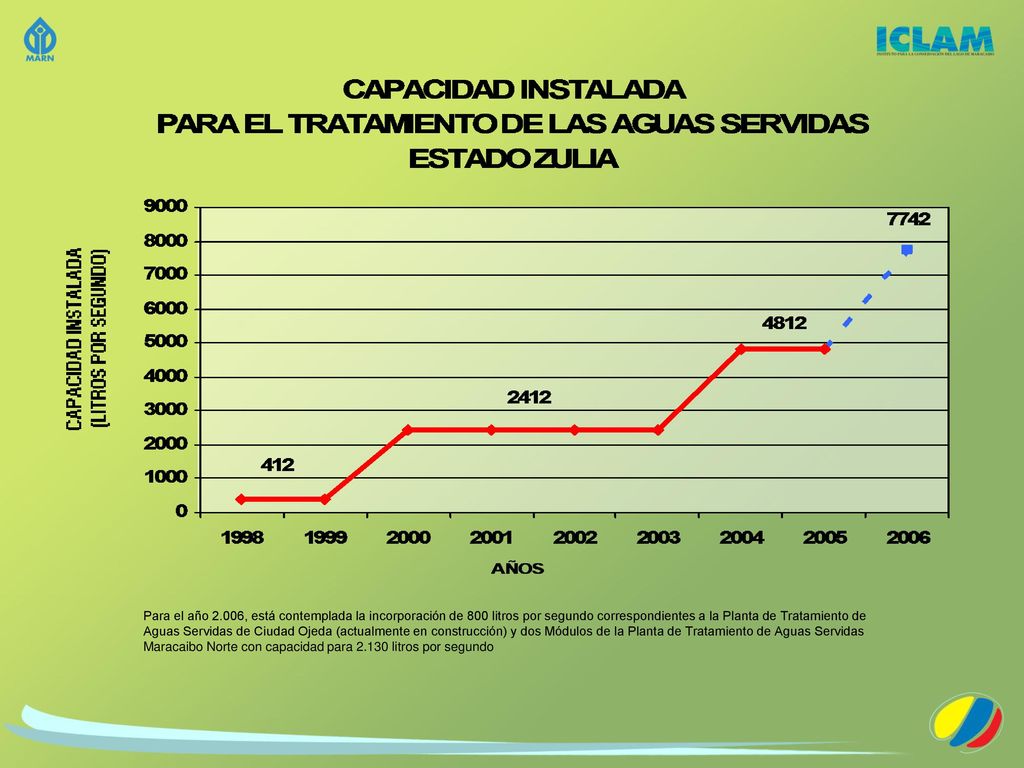

31 Para el año 2.006, está contemplada la incorporación de 800 litros por segundo correspondientes a la Planta de Tratamiento de Aguas Servidas de Ciudad Ojeda (actualmente en construcción) y dos Módulos de la Planta de Tratamiento de Aguas Servidas Maracaibo Norte con capacidad para litros por segundo
