1 Dimmer AC

2 DIMMER El dimmer o atenuador es un dispositivo electrónico que regula la potencia entregada a una carga. Diseñaremos un Dimmer para 220 Vac., usando un TRIAC, un potenciómetro, Diac, red desfasadora (condensadores). La carga (calefactor, lámpara, focos, etc…) recibirá un voltaje variable mediante el control del potenciómetro. La variación de voltaje en la carga, se realiza, ajustando el ángulo de disparo del voltaje alterno aplicado a la carga. Dimmer

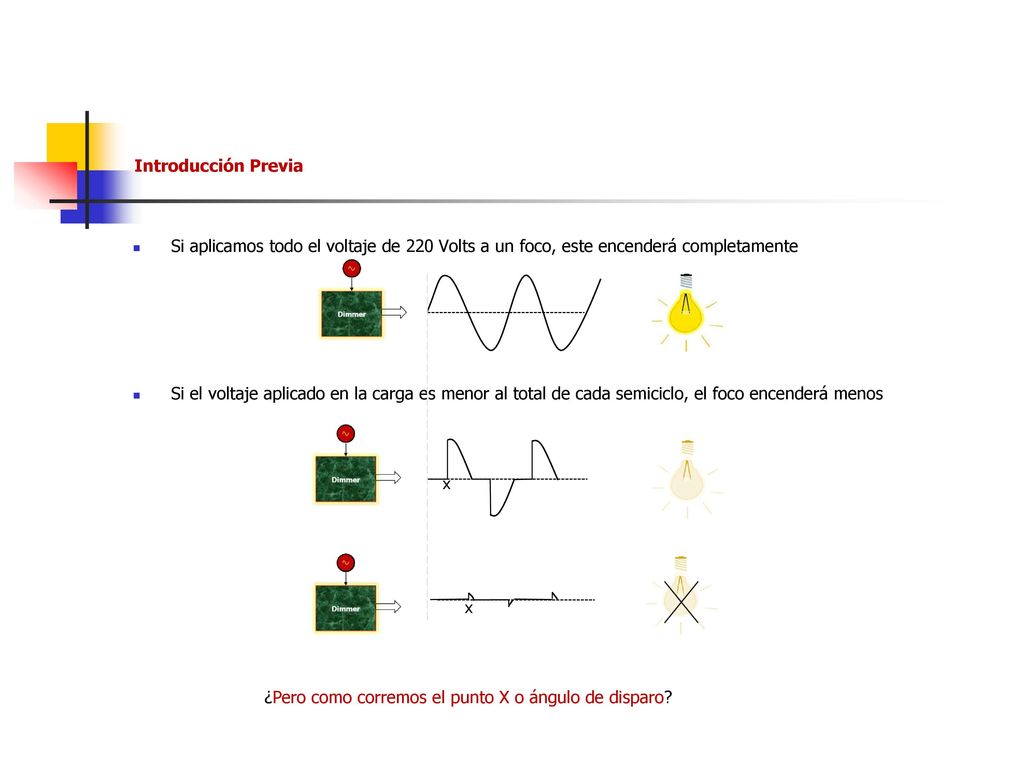

3 ¿Pero como corremos el punto X o ángulo de disparo?
Introducción Previa Si aplicamos todo el voltaje de 220 Volts a un foco, este encenderá completamente Si el voltaje aplicado en la carga es menor al total de cada semiciclo, el foco encenderá menos x x ¿Pero como corremos el punto X o ángulo de disparo?

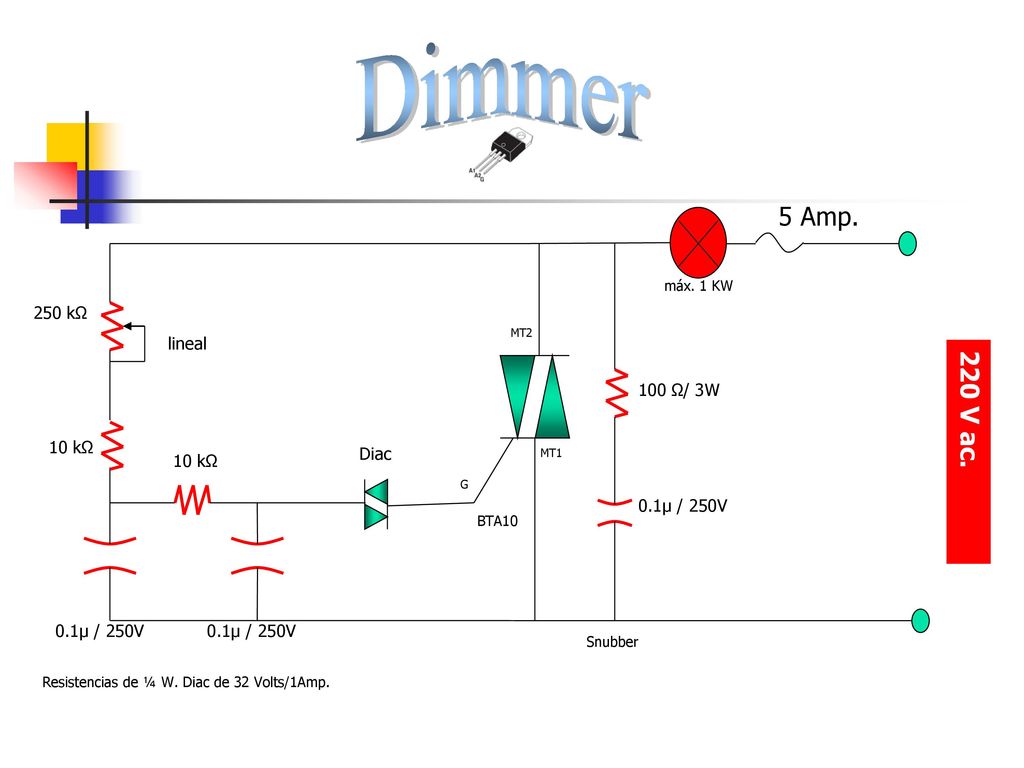

4 Dimmer 5 Amp. 220 V ac. 250 kΩ lineal 100 Ω/ 3W 10 kΩ Diac 0.1µ / 250V
máx. 1 KW BTA10 220 V ac. lineal Resistencias de ¼ W. Diac de 32 Volts/1Amp. MT2 MT1 G 100 Ω/ 3W Snubber

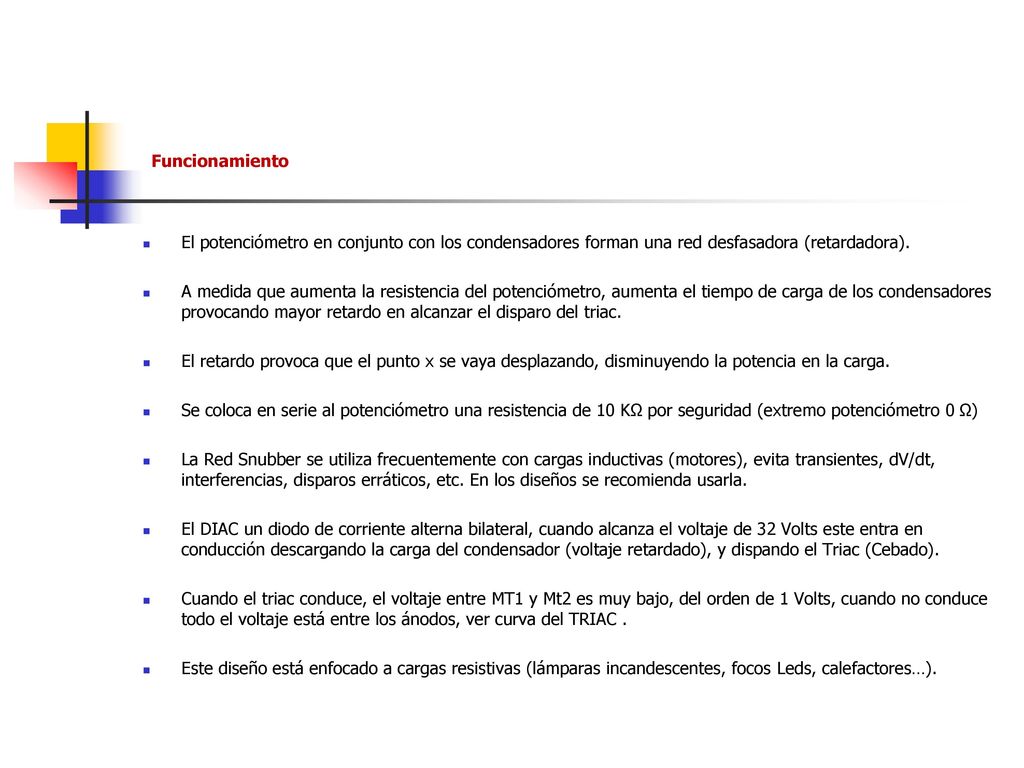

5 Funcionamiento El potenciómetro en conjunto con los condensadores forman una red desfasadora (retardadora). A medida que aumenta la resistencia del potenciómetro, aumenta el tiempo de carga de los condensadores provocando mayor retardo en alcanzar el disparo del triac. El retardo provoca que el punto x se vaya desplazando, disminuyendo la potencia en la carga. Se coloca en serie al potenciómetro una resistencia de 10 KΩ por seguridad (extremo potenciómetro 0 Ω) La Red Snubber se utiliza frecuentemente con cargas inductivas (motores), evita transientes, dV/dt, interferencias, disparos erráticos, etc. En los diseños se recomienda usarla. El DIAC un diodo de corriente alterna bilateral, cuando alcanza el voltaje de 32 Volts este entra en conducción descargando la carga del condensador (voltaje retardado), y dispando el Triac (Cebado). Cuando el triac conduce, el voltaje entre MT1 y Mt2 es muy bajo, del orden de 1 Volts, cuando no conduce todo el voltaje está entre los ánodos, ver curva del TRIAC . Este diseño está enfocado a cargas resistivas (lámparas incandescentes, focos Leds, calefactores…).
