1 Tarjeta madre.

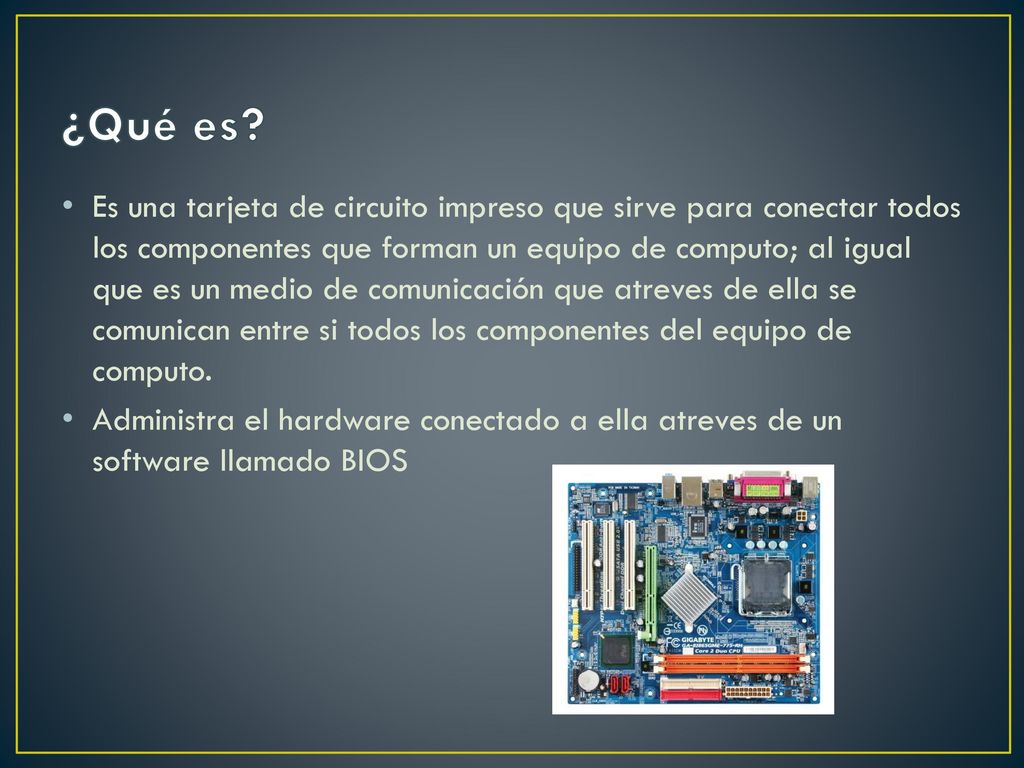

2 ¿Qué es? Es una tarjeta de circuito impreso que sirve para conectar todos los componentes que forman un equipo de computo; al igual que es un medio de comunicación que atreves de ella se comunican entre si todos los componentes del equipo de computo. Administra el hardware conectado a ella atreves de un software llamado BIOS

3 Función de la tarjeta madre.
Se encarga de conectar todos los dispositivos operativos para que funcione el sistema. Para abreviar un poco digamos que recibe la electricidad desde la fuente de alimentación y la distribuye a todos los componentes de conectados a ella. Además transmite los datos entro los diferentes componentes de ordenador atreves de los llamados buses de datos (son espacios físicos que permite el transporte de información-energía: de dos puntos de la computadora) de esta manera el procesador puede trabajar con los datos.

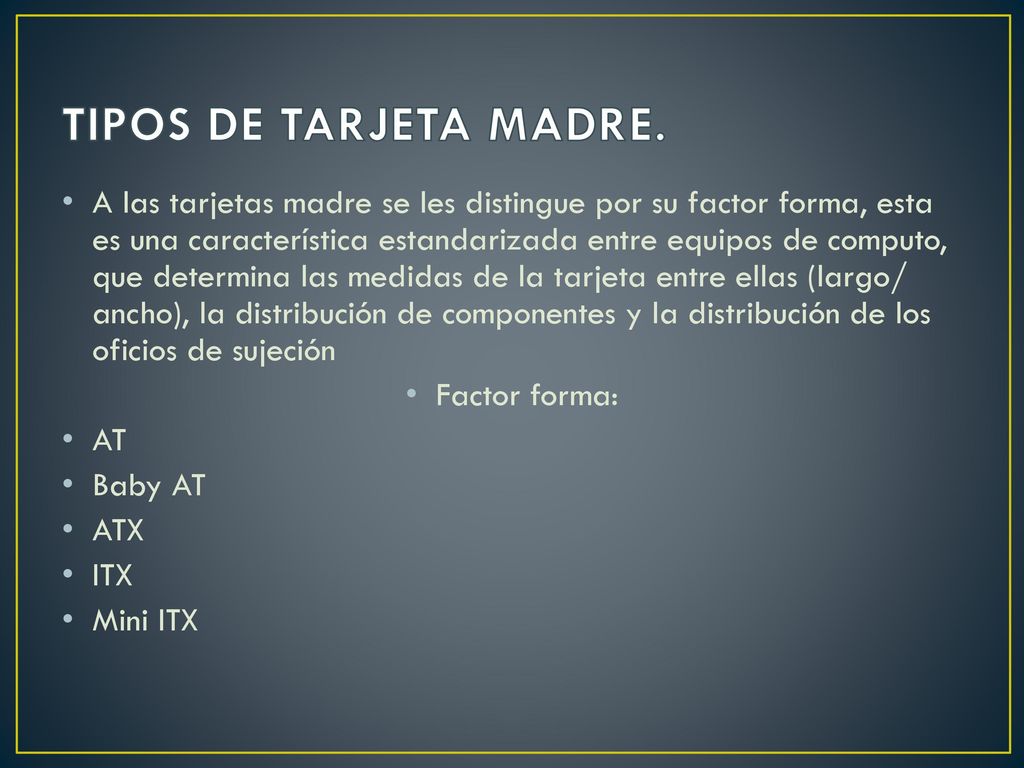

4 TIPOS DE TARJETA MADRE. A las tarjetas madre se les distingue por su factor forma, esta es una característica estandarizada entre equipos de computo, que determina las medidas de la tarjeta entre ellas (largo/ ancho), la distribución de componentes y la distribución de los oficios de sujeción Factor forma: AT Baby AT ATX ITX Mini ITX

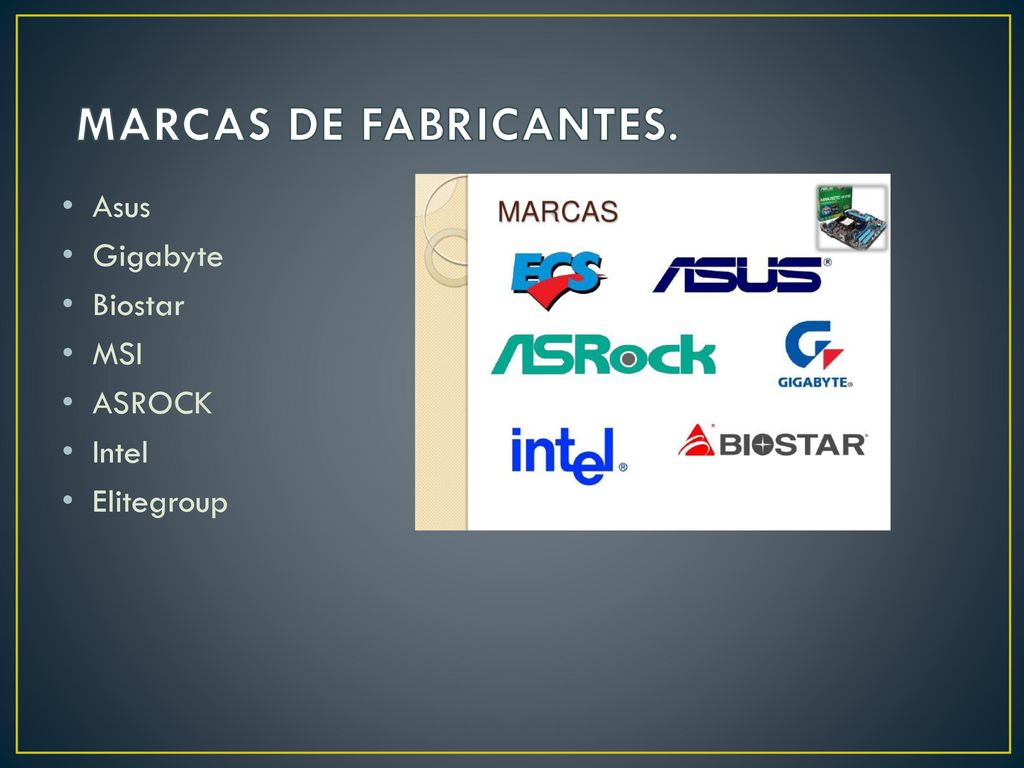

5 MARCAS DE FABRICANTES. Asus Gigabyte Biostar MSI ASROCK Intel
Elitegroup

6 CARACTERISTICAS TECNICAS DE LA TARJETA MADRE.
Marca. Modelo. Versión o revisión. Socket, zócalo ZIF, conector del procesador. Ranuras, slots DIMM para memoria RAM. Conectores para medios de almacenamiento. Conector de la fuente de poder ATX y chip set.

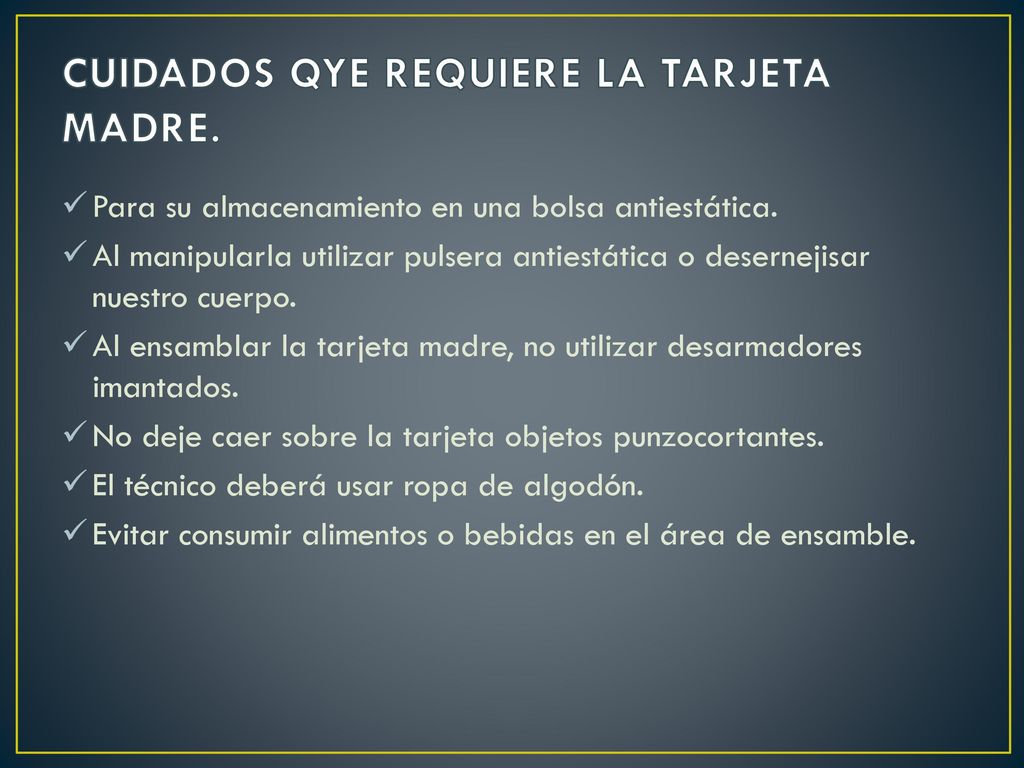

7 CUIDADOS QYE REQUIERE LA TARJETA MADRE.
Para su almacenamiento en una bolsa antiestática. Al manipularla utilizar pulsera antiestática o desernejisar nuestro cuerpo. Al ensamblar la tarjeta madre, no utilizar desarmadores imantados. No deje caer sobre la tarjeta objetos punzocortantes. El técnico deberá usar ropa de algodón. Evitar consumir alimentos o bebidas en el área de ensamble.

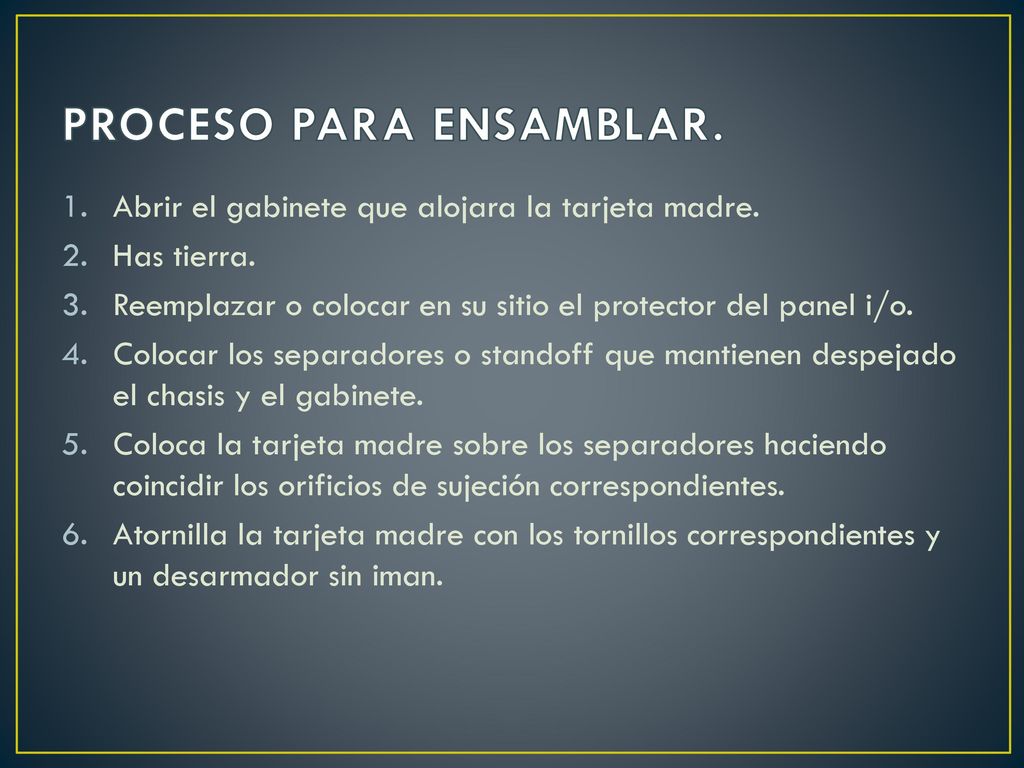

8 PROCESO PARA ENSAMBLAR.
Abrir el gabinete que alojara la tarjeta madre. Has tierra. Reemplazar o colocar en su sitio el protector del panel i/o. Colocar los separadores o standoff que mantienen despejado el chasis y el gabinete. Coloca la tarjeta madre sobre los separadores haciendo coincidir los orificios de sujeción correspondientes. Atornilla la tarjeta madre con los tornillos correspondientes y un desarmador sin iman.
