Nociones de morfología fluvial

Presentación del tema: "Nociones de morfología fluvial"— Transcripción de la presentación:

1 Nociones de morfología fluvial
Dr. Juan Antonio García Aragón Centro Interamericano de Recursos del Agua

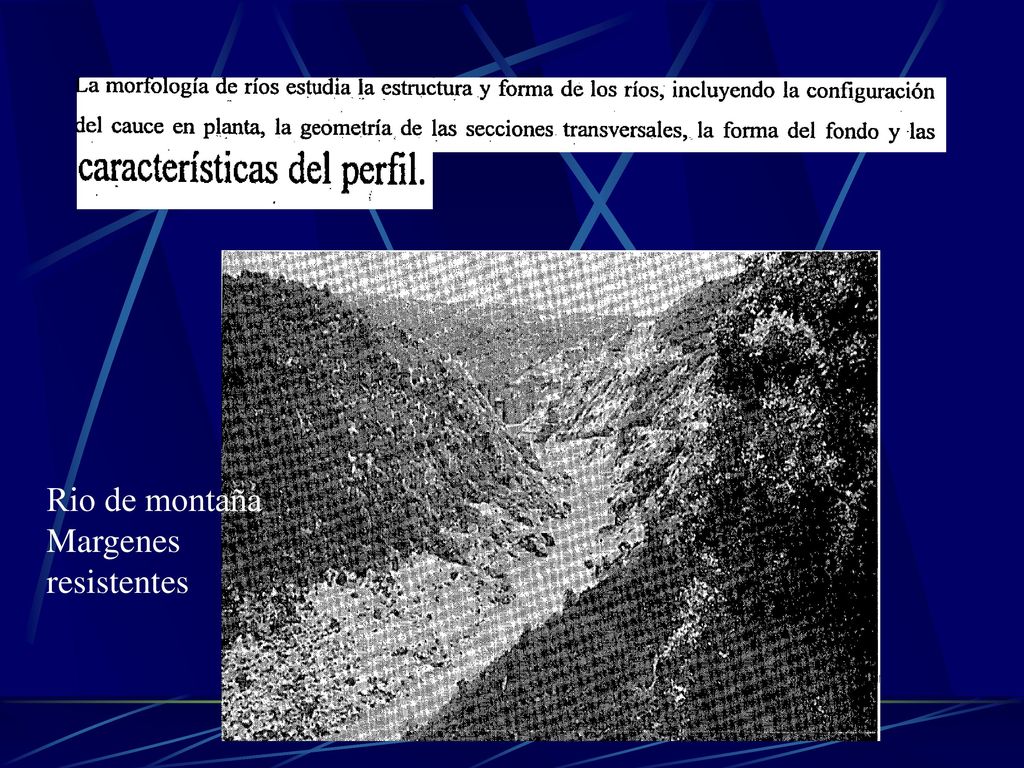

2 Rio de montaña Margenes resistentes

3 Clasificación de ríos Rios jovenes V

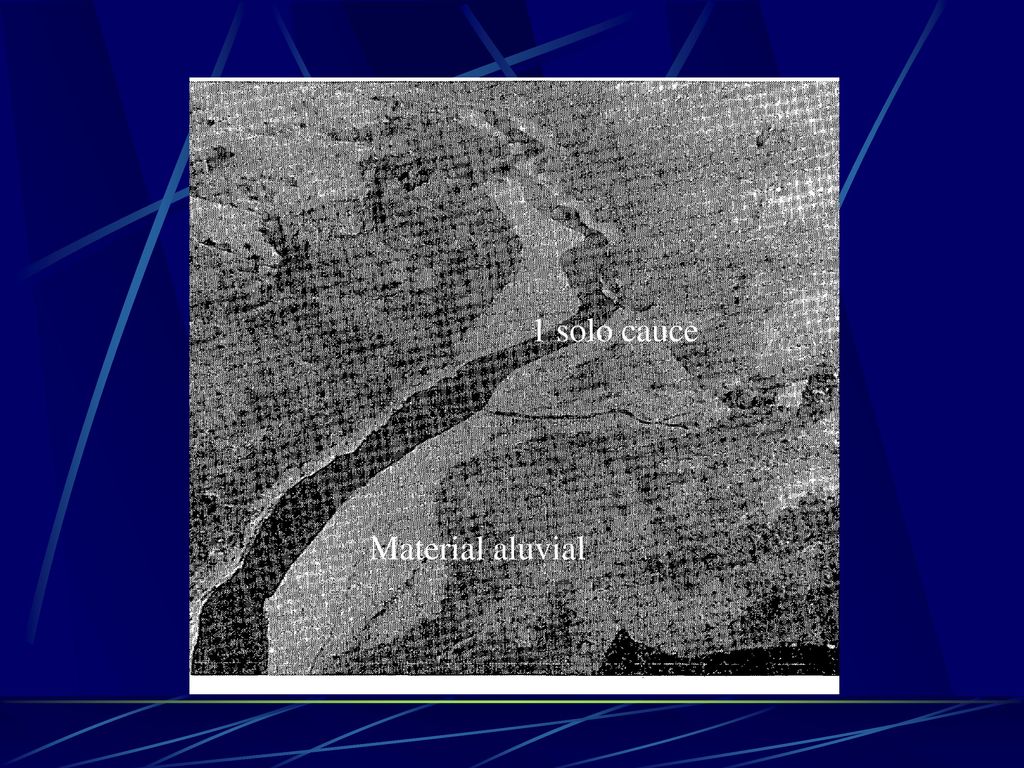

4 1 solo cauce Material aluvial

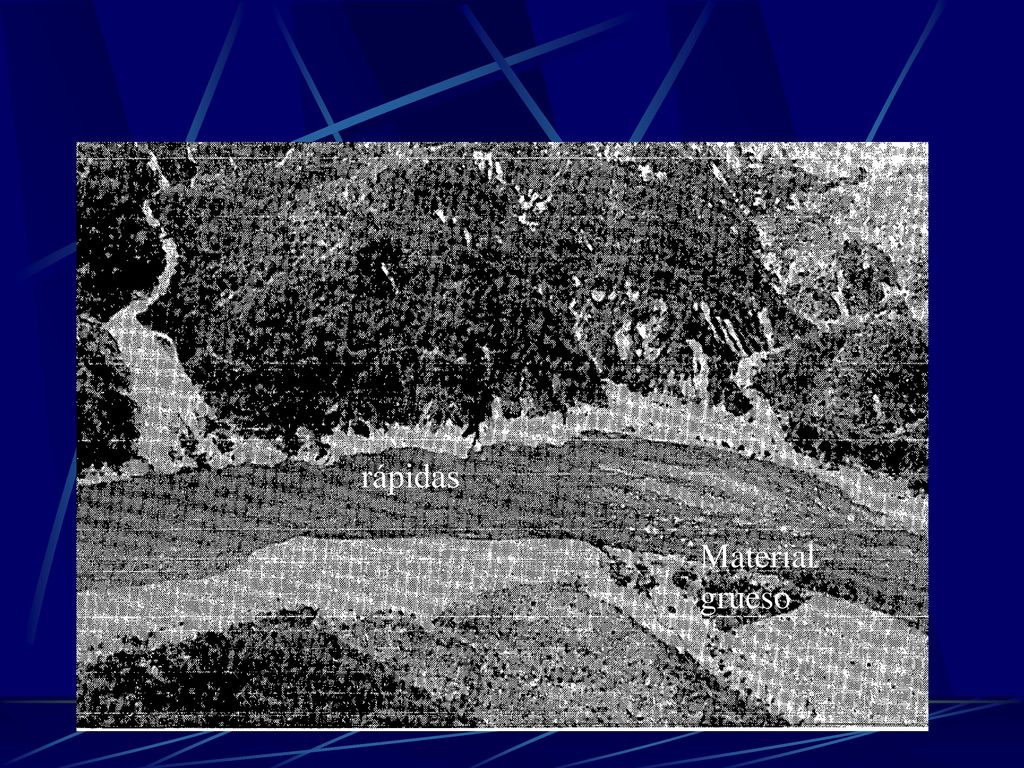

5 rápidas Material grueso

6 Rios maduros Poseen pendientes bajas Mas erosión en márgenes que en el fondo Son estables y poseen buena capacidad de transporte

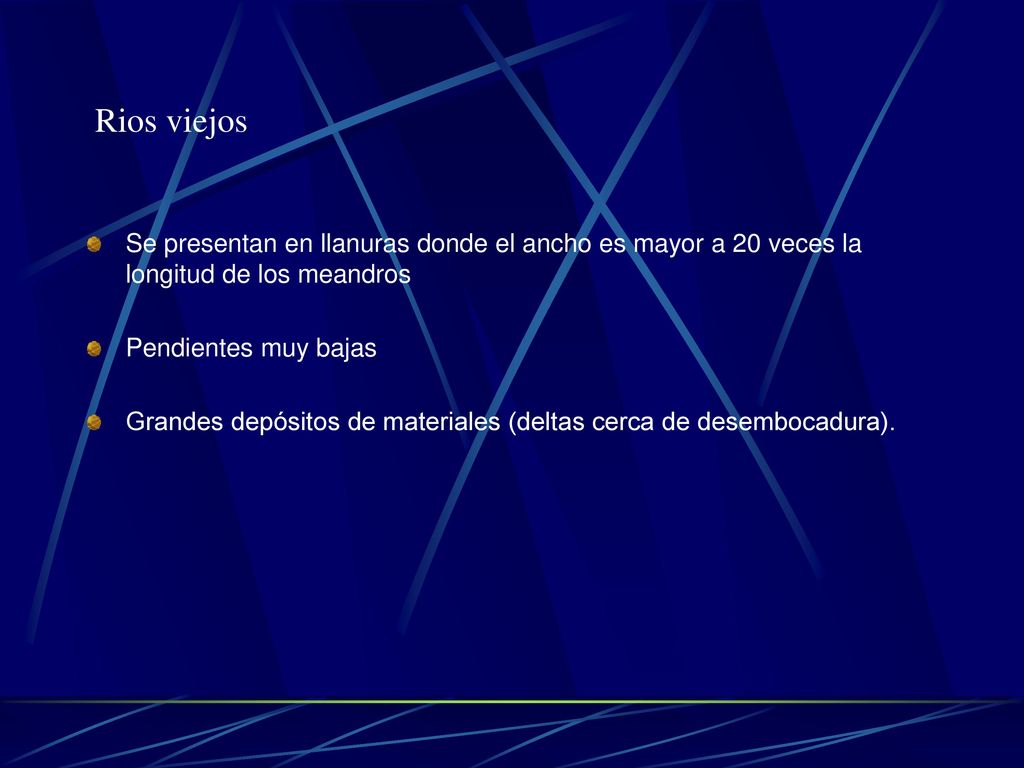

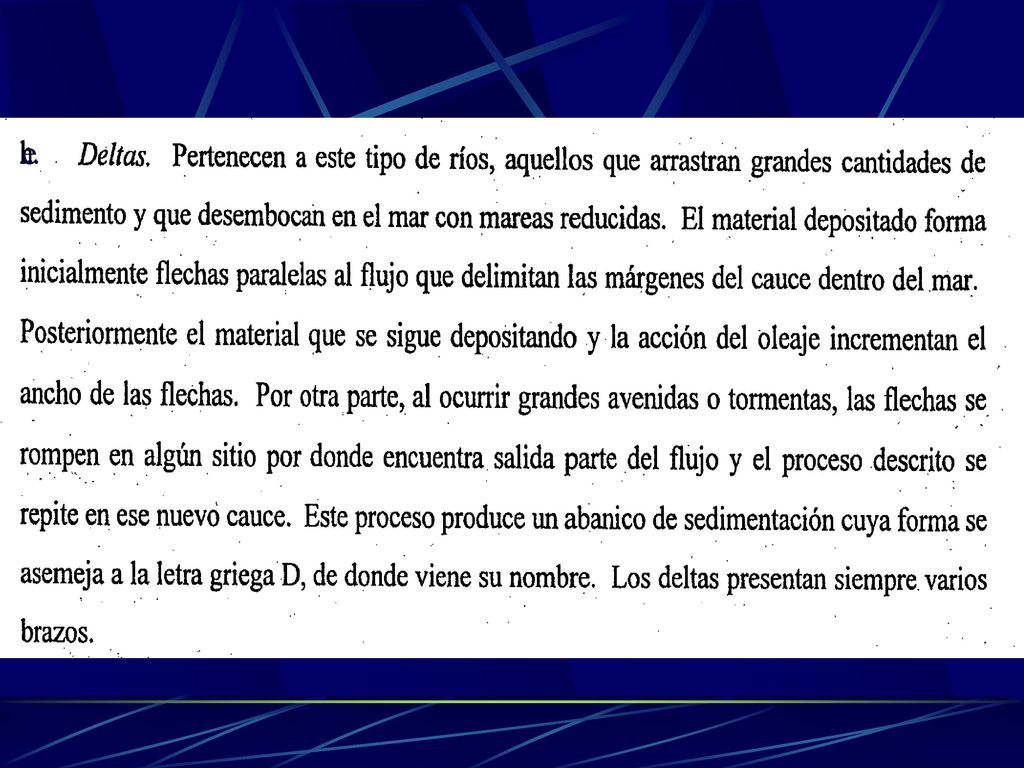

7 Rios viejos Se presentan en llanuras donde el ancho es mayor a 20 veces la longitud de los meandros Pendientes muy bajas Grandes depósitos de materiales (deltas cerca de desembocadura).

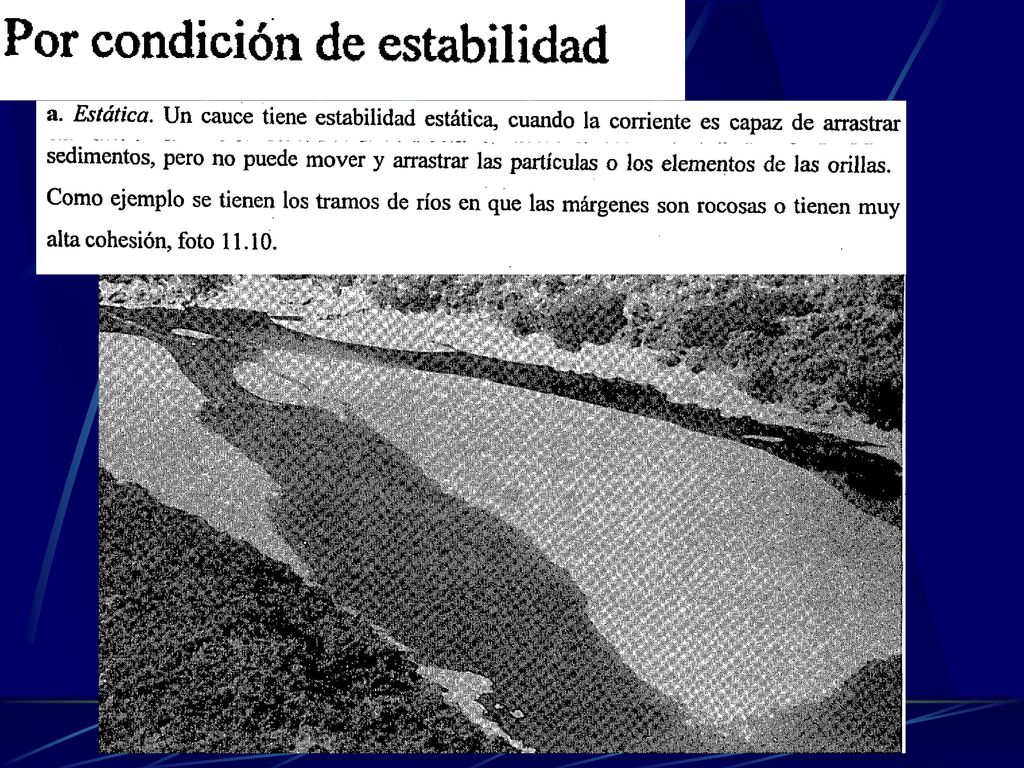

8

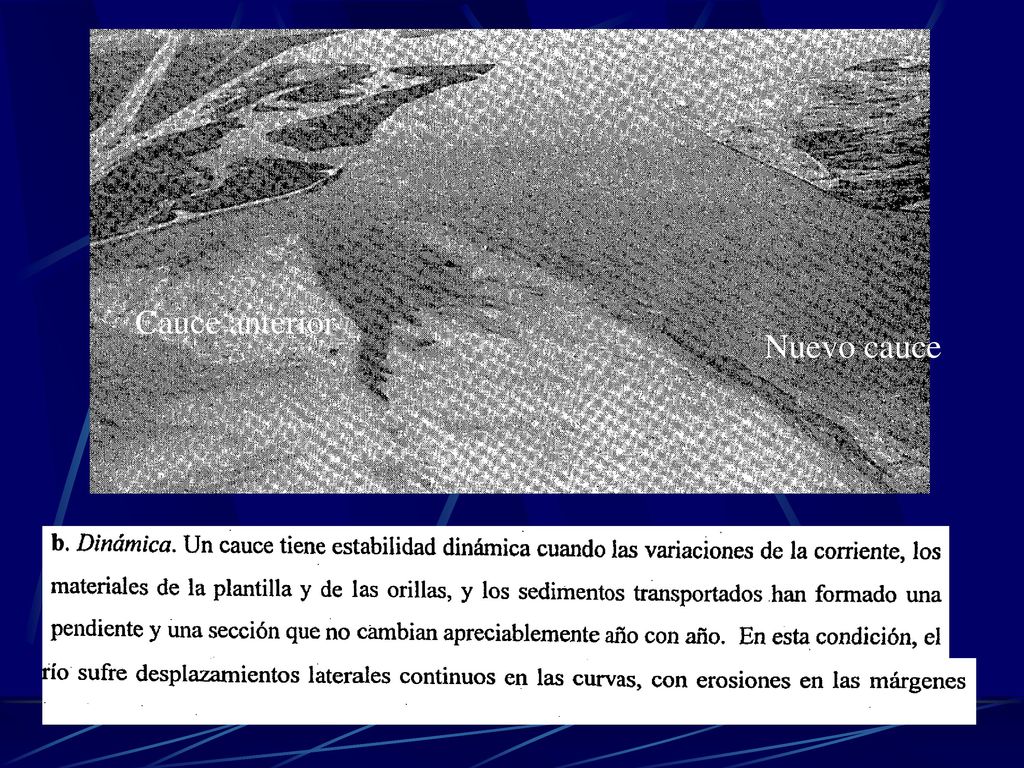

9 Cauce anterior Nuevo cauce

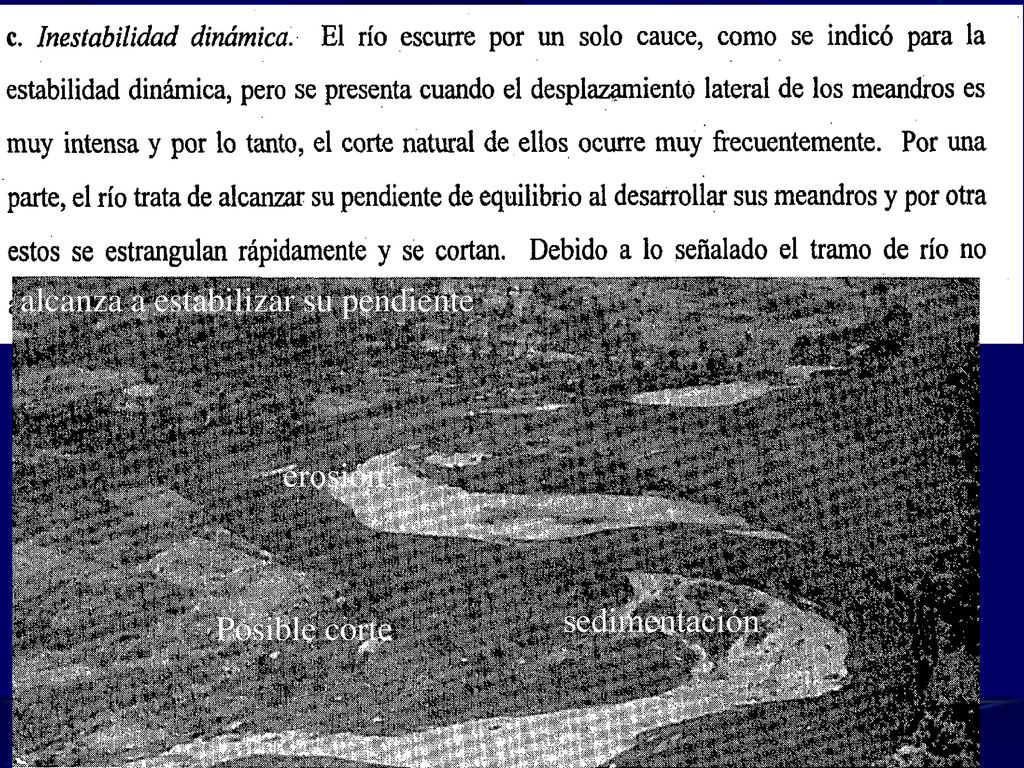

10 alcanza a estabilizar su pendiente
erosión sedimentación Posible corte

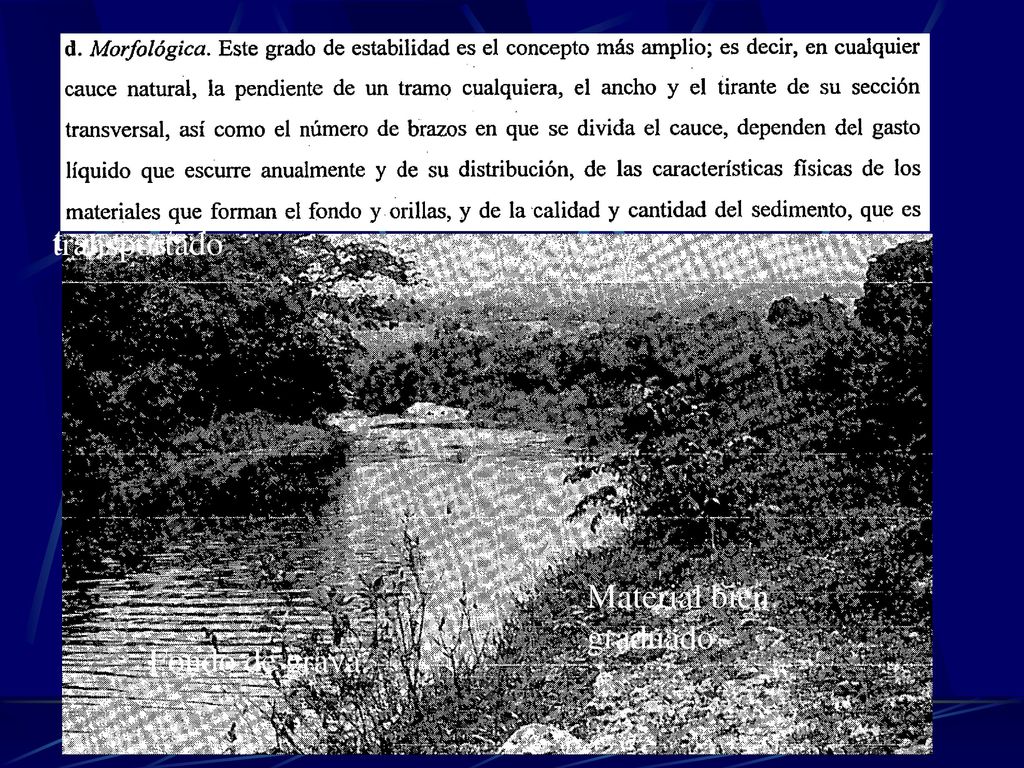

11 transportado transportado. Material bien graduado Fondo de grava

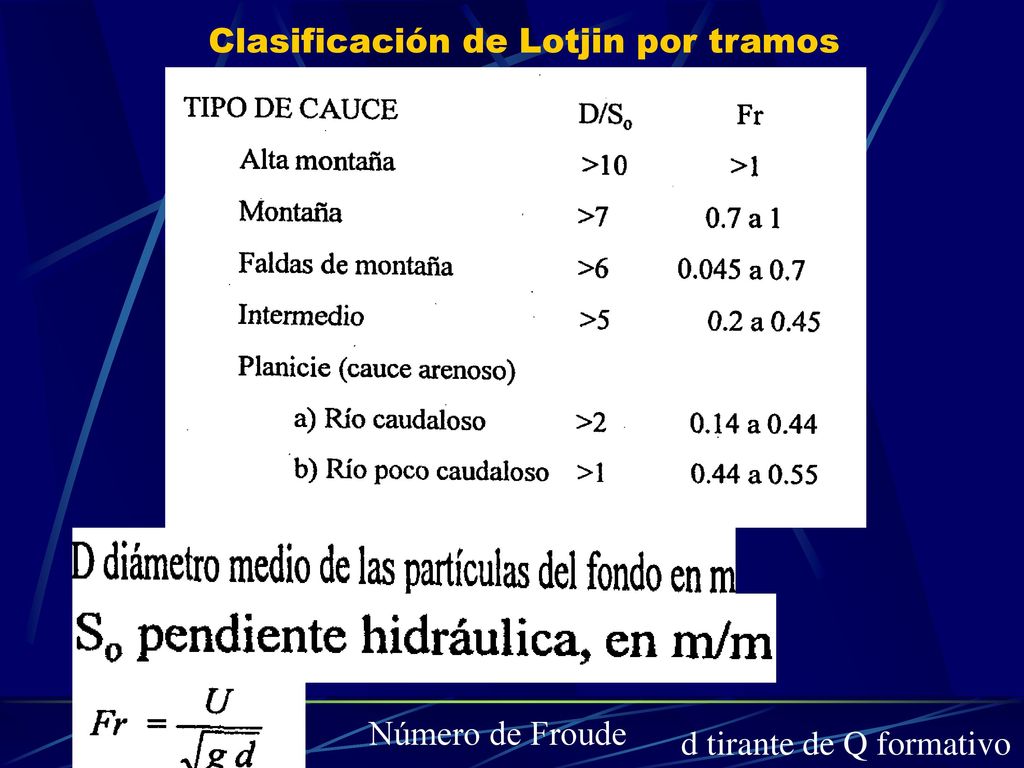

12 Clasificación de Lotjin por tramos
Número de Froude d tirante de Q formativo

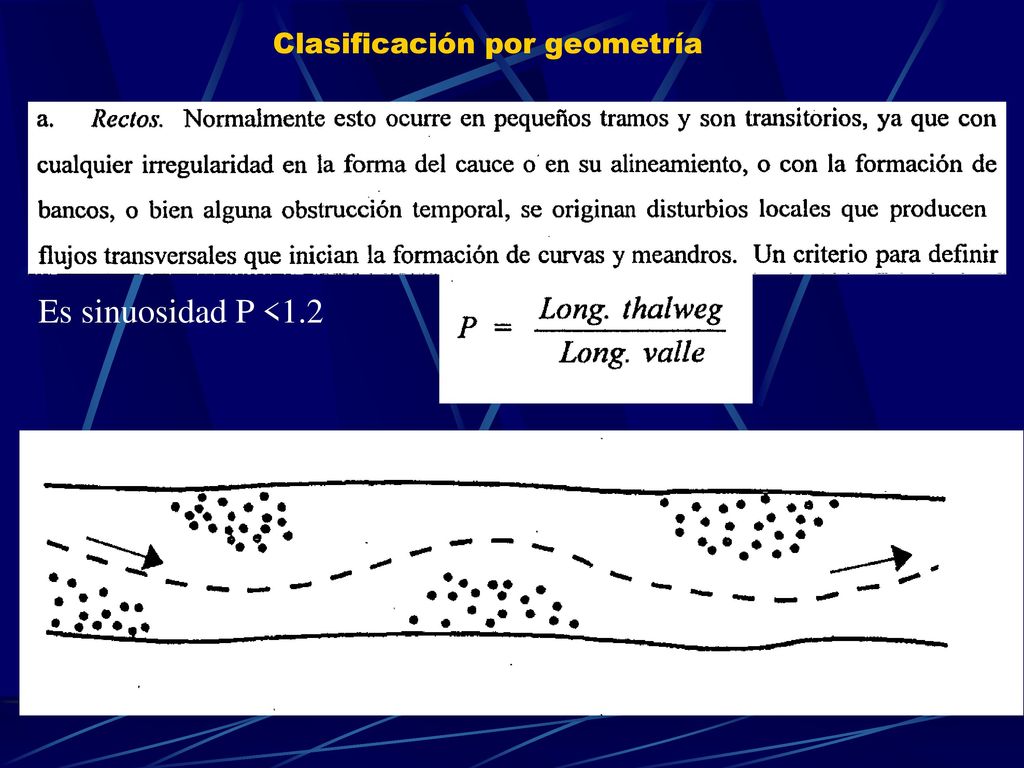

13 Clasificación por geometría
Es sinuosidad P <1.2

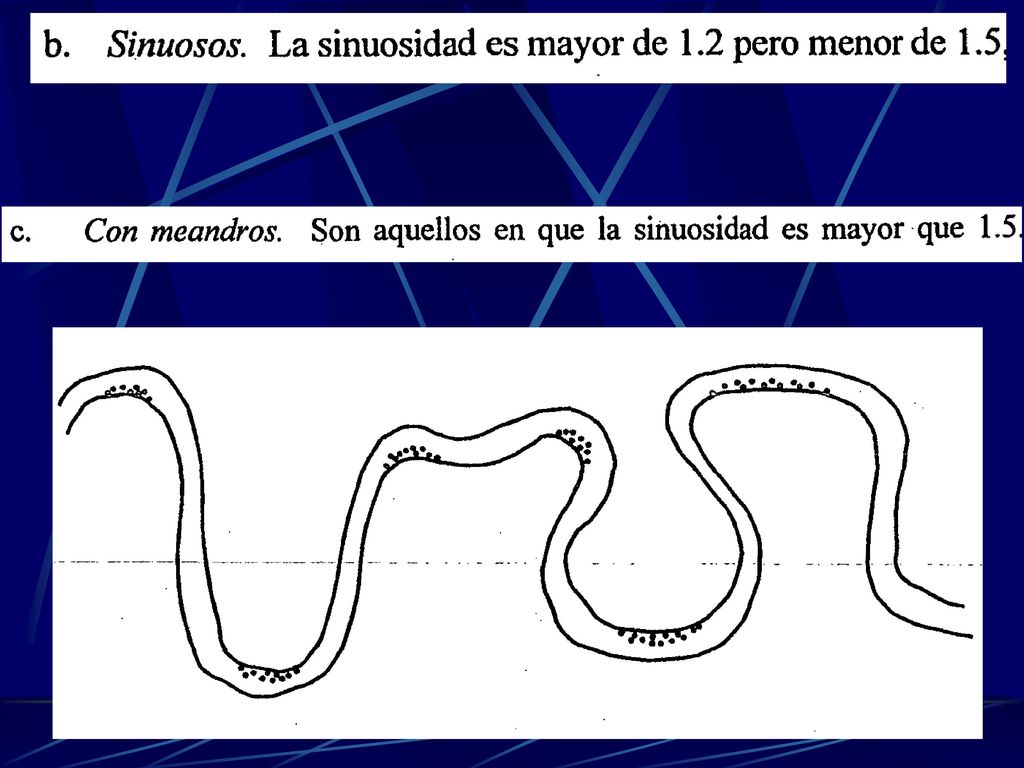

14

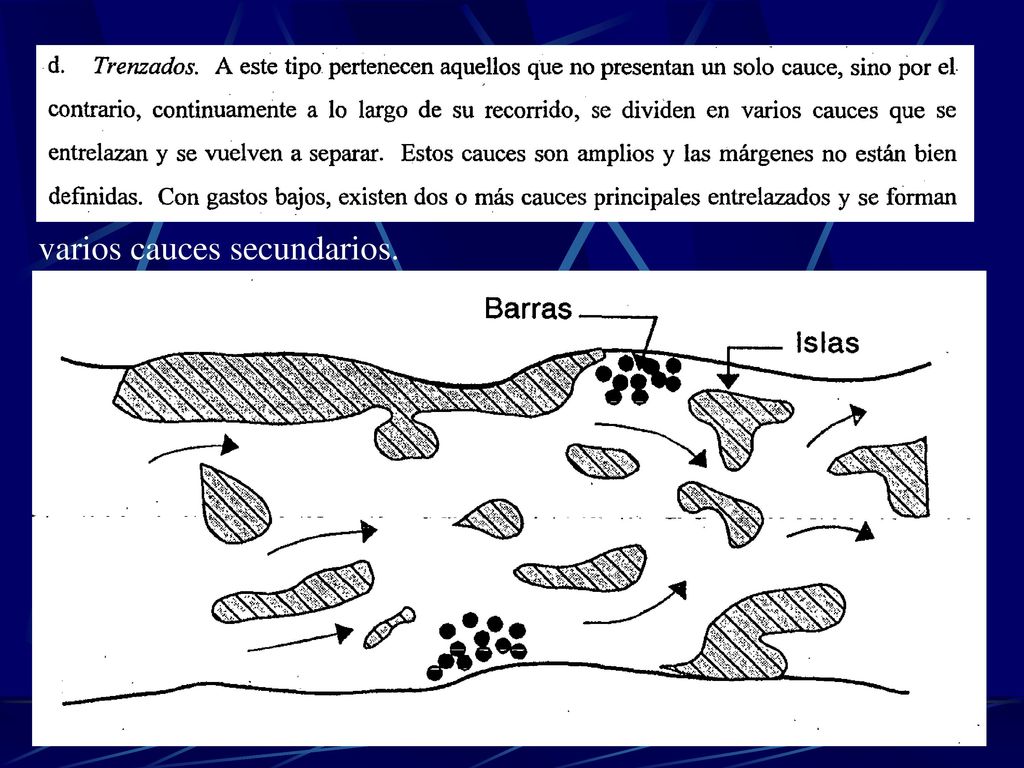

15 varios cauces secundarios.

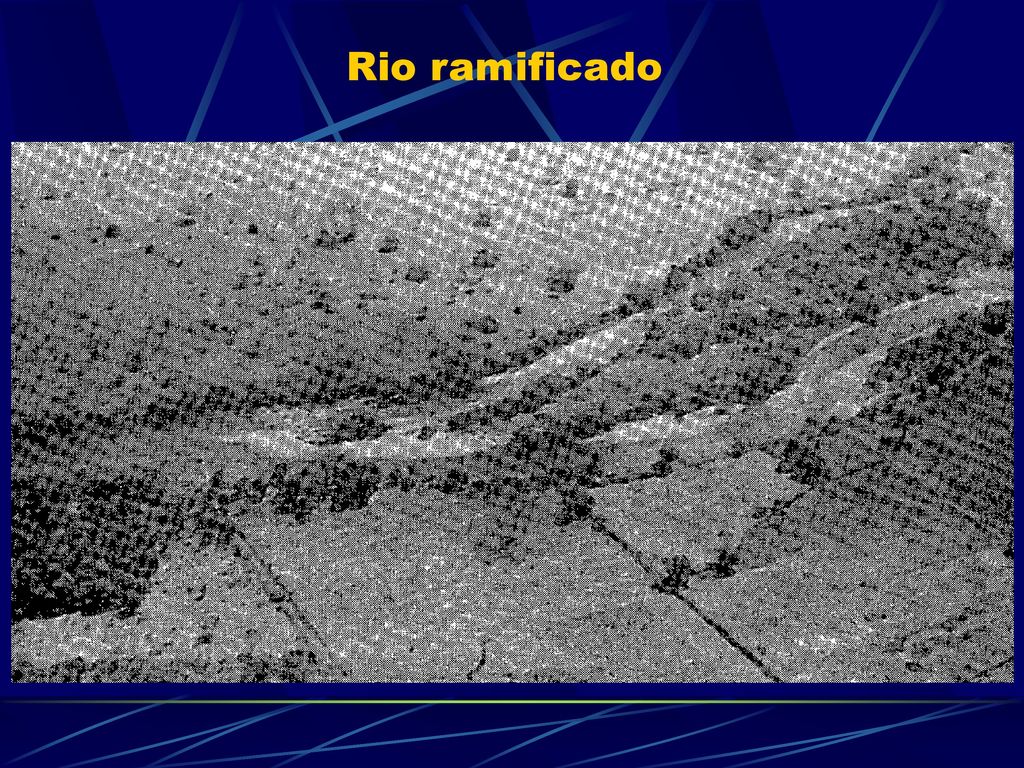

16 Rio ramificado

17 e

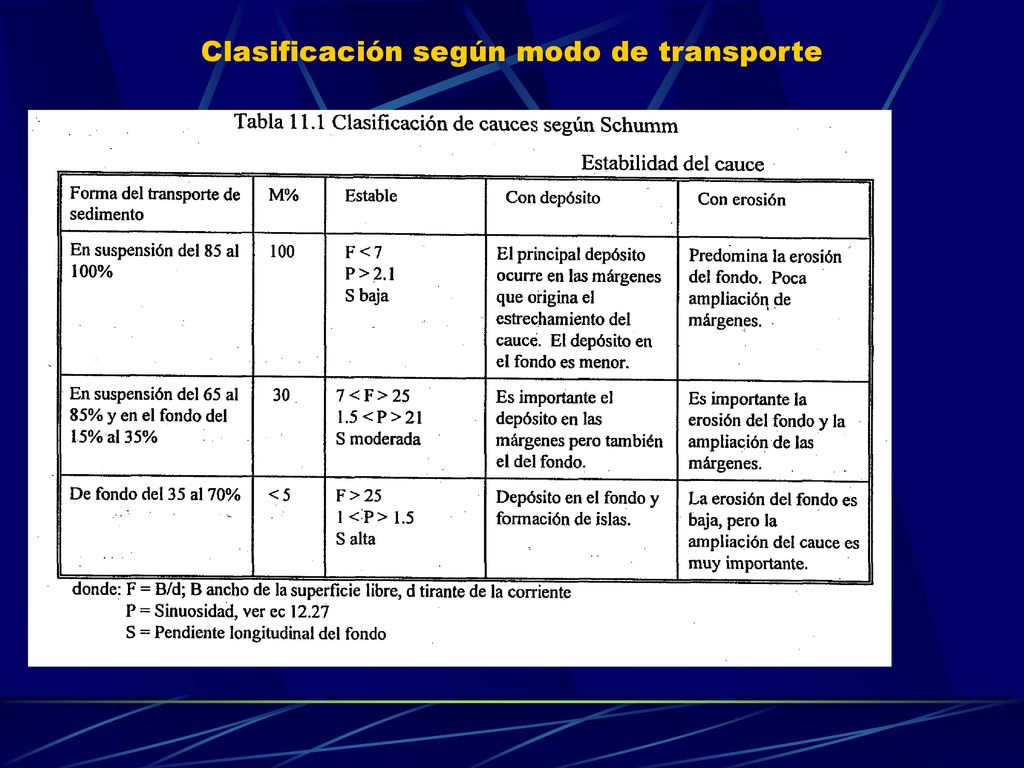

18 Clasificación según modo de transporte

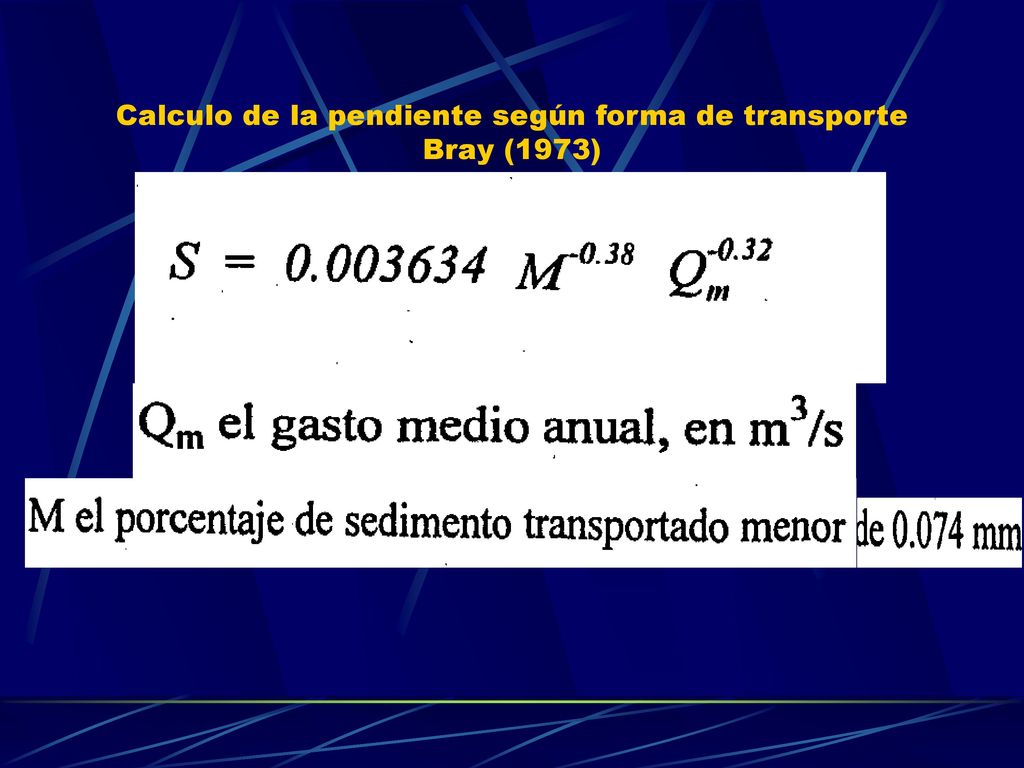

19 Calculo de la pendiente según forma de transporte Bray (1973)

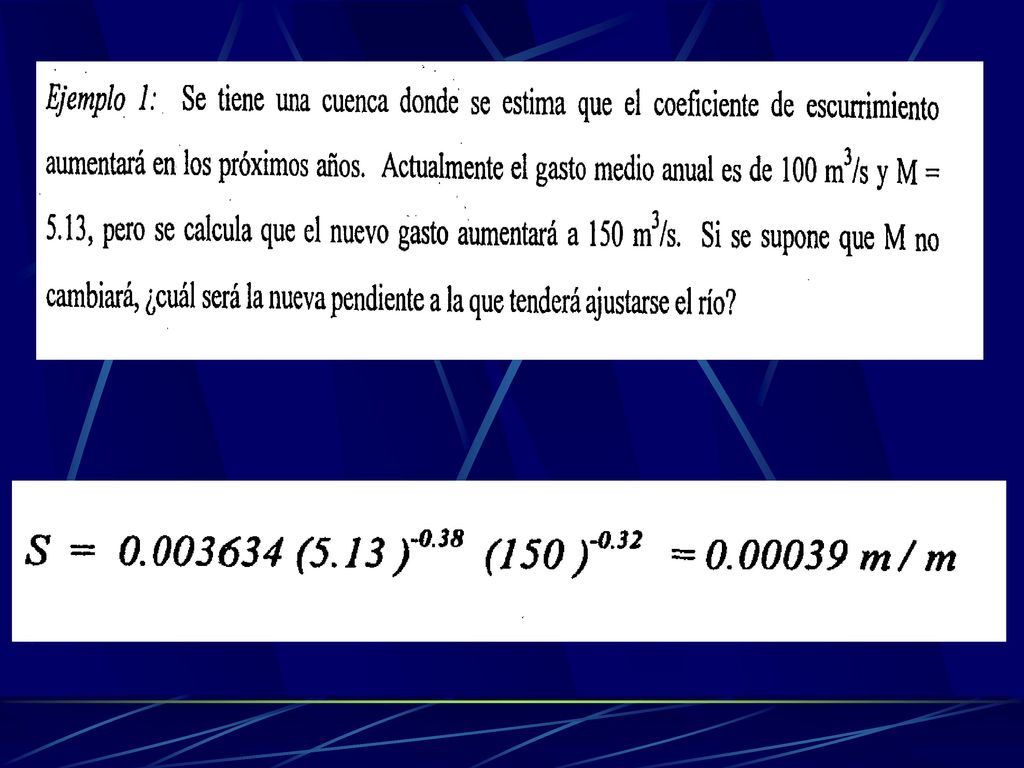

20

21 Relaciones ancho, tirante y gasto

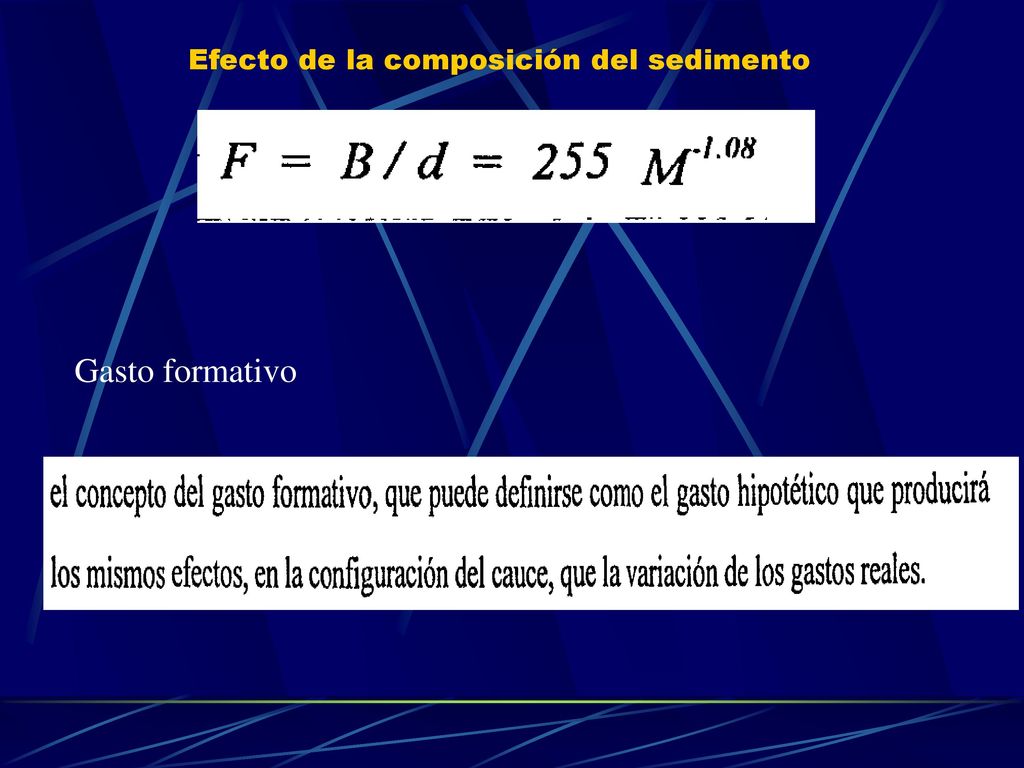

22 Efecto de la composición del sedimento
Gasto formativo

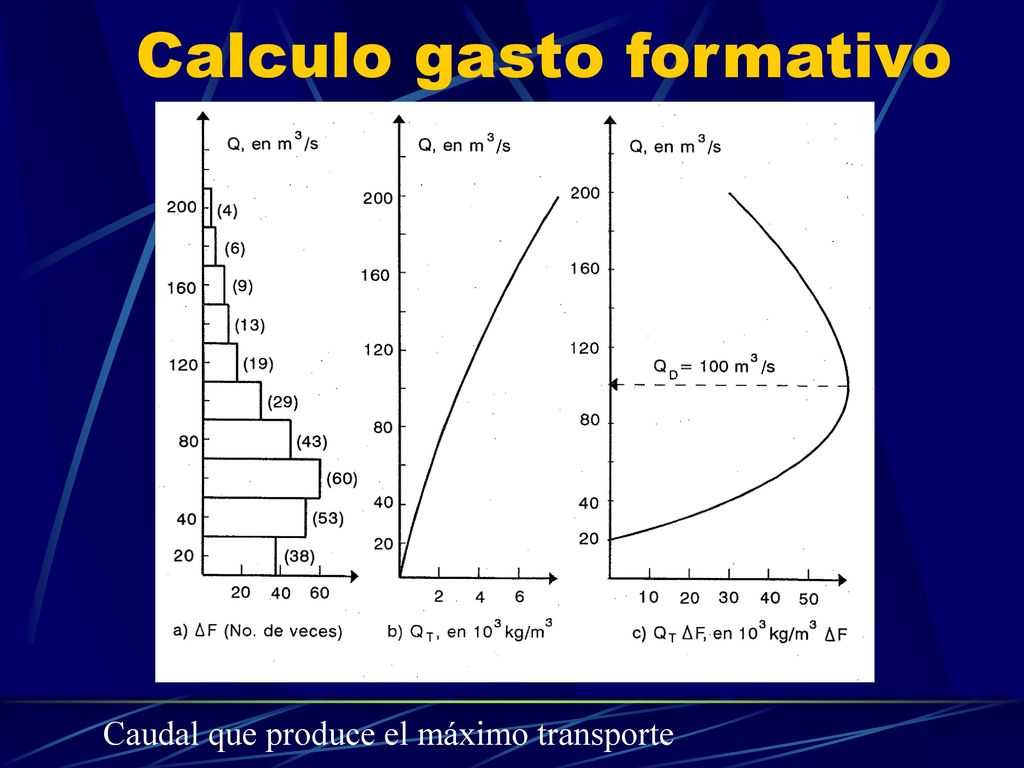

23 Calculo gasto formativo
Caudal que produce el máximo transporte

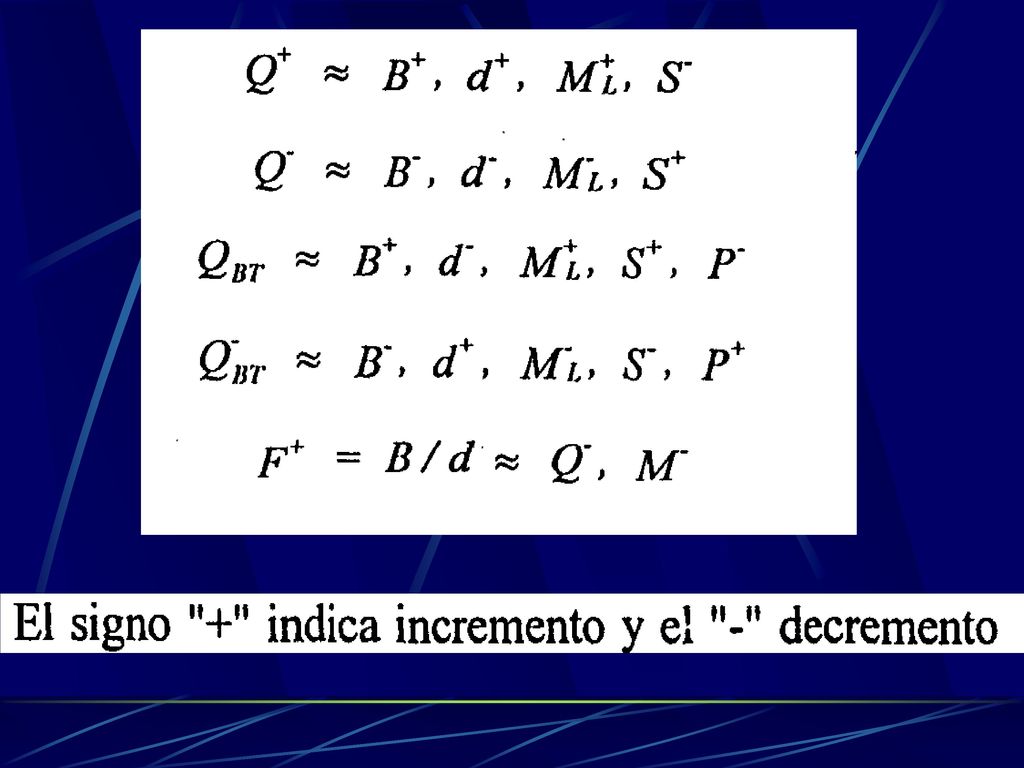

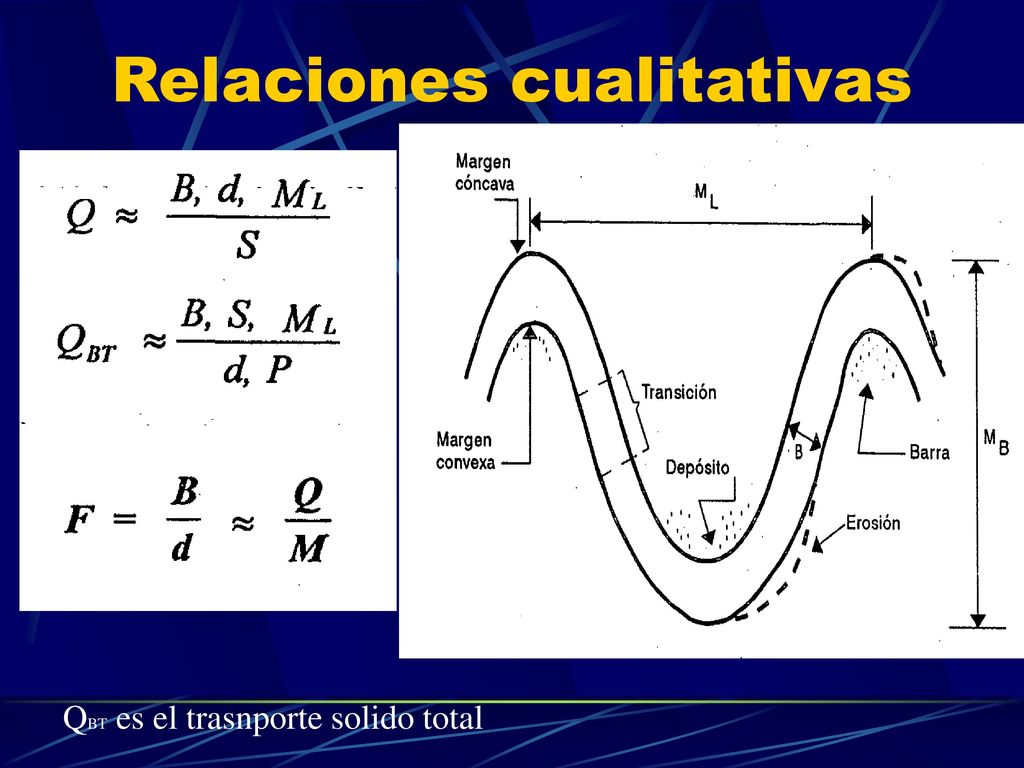

24 Relaciones cualitativas
QBT es el trasnporte solido total

25

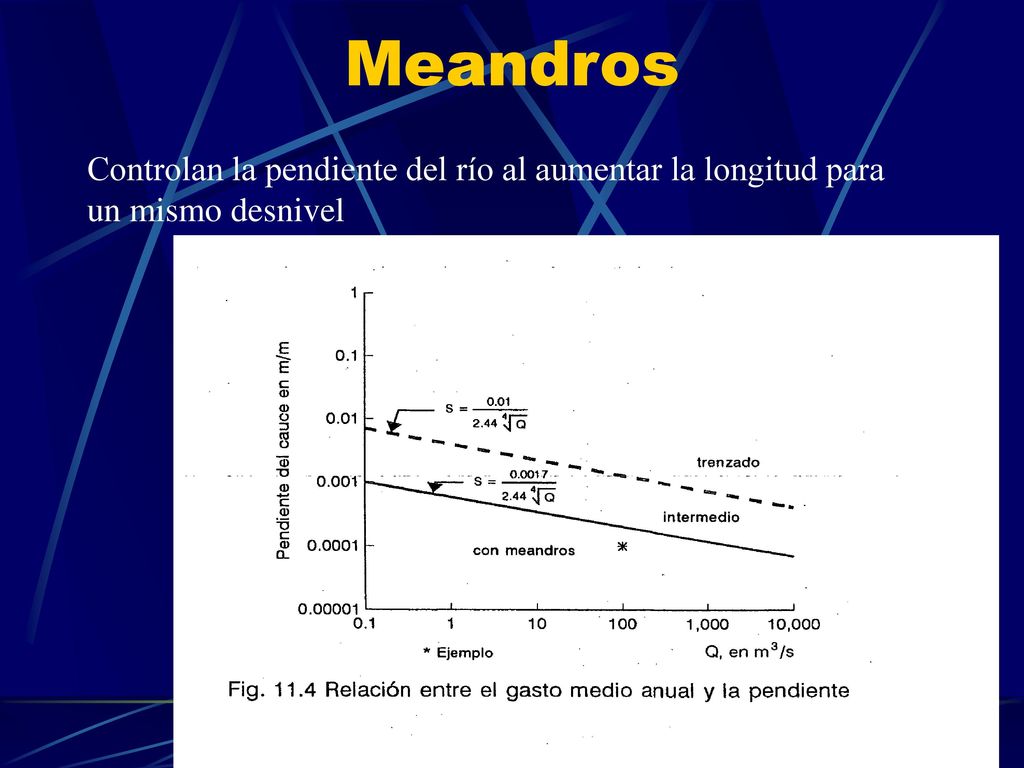

26 Meandros Controlan la pendiente del río al aumentar la longitud para
un mismo desnivel

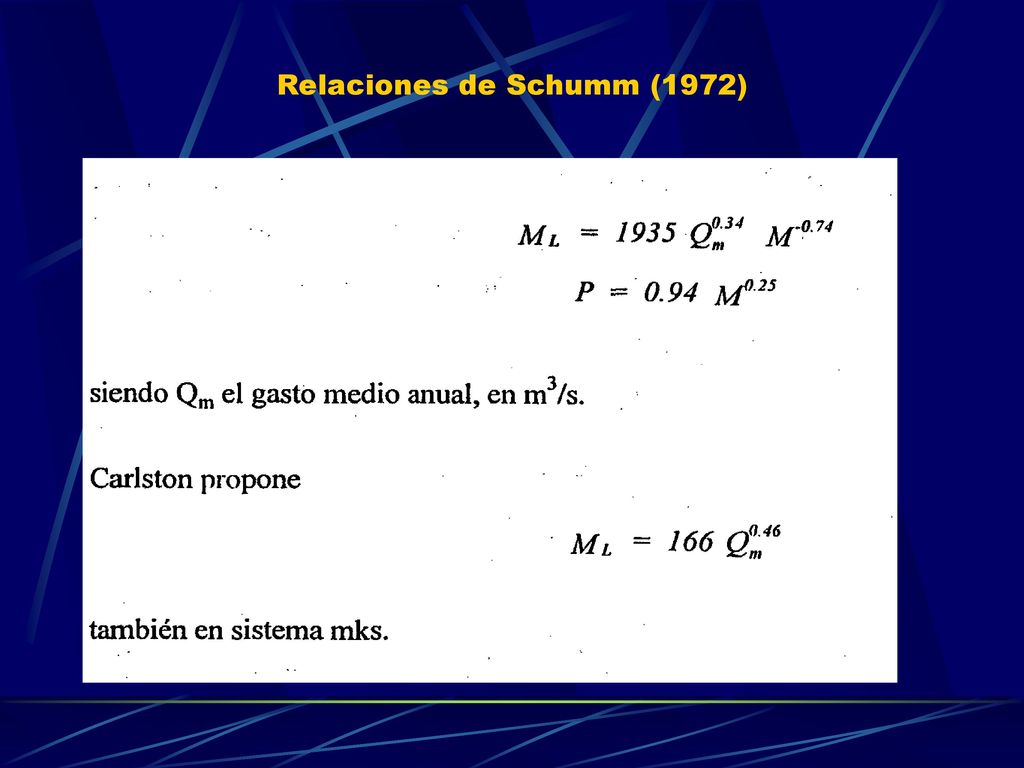

27 Relaciones de Schumm (1972)

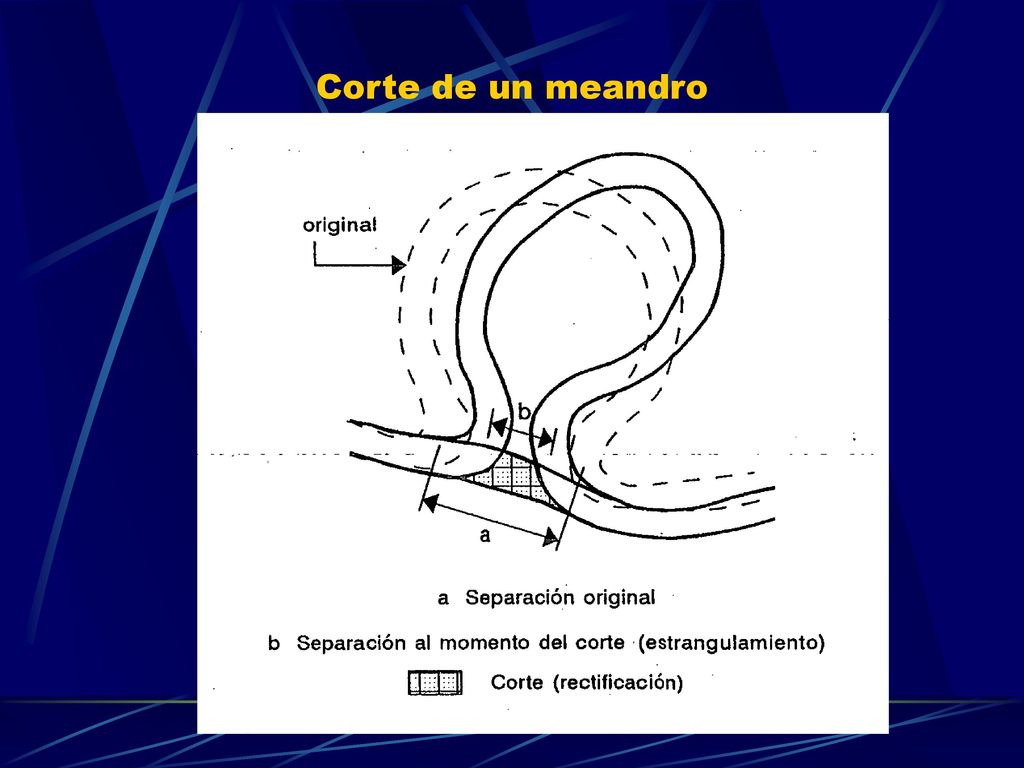

28 Corte de un meandro

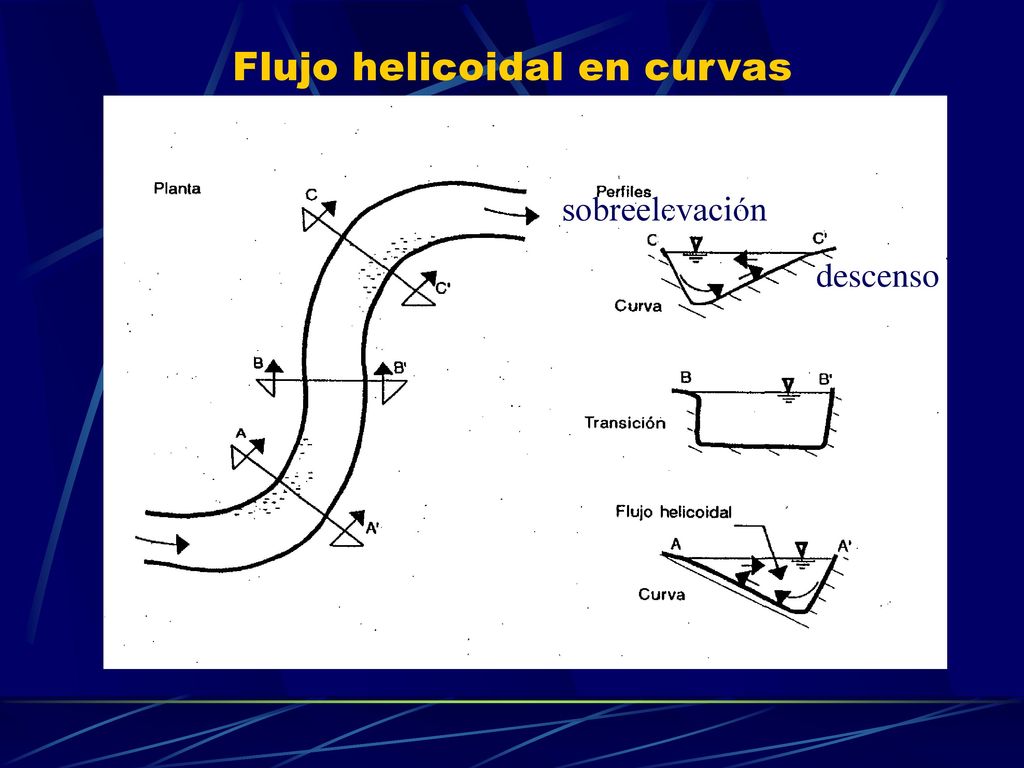

29 Flujo helicoidal en curvas
sobreelevación descenso

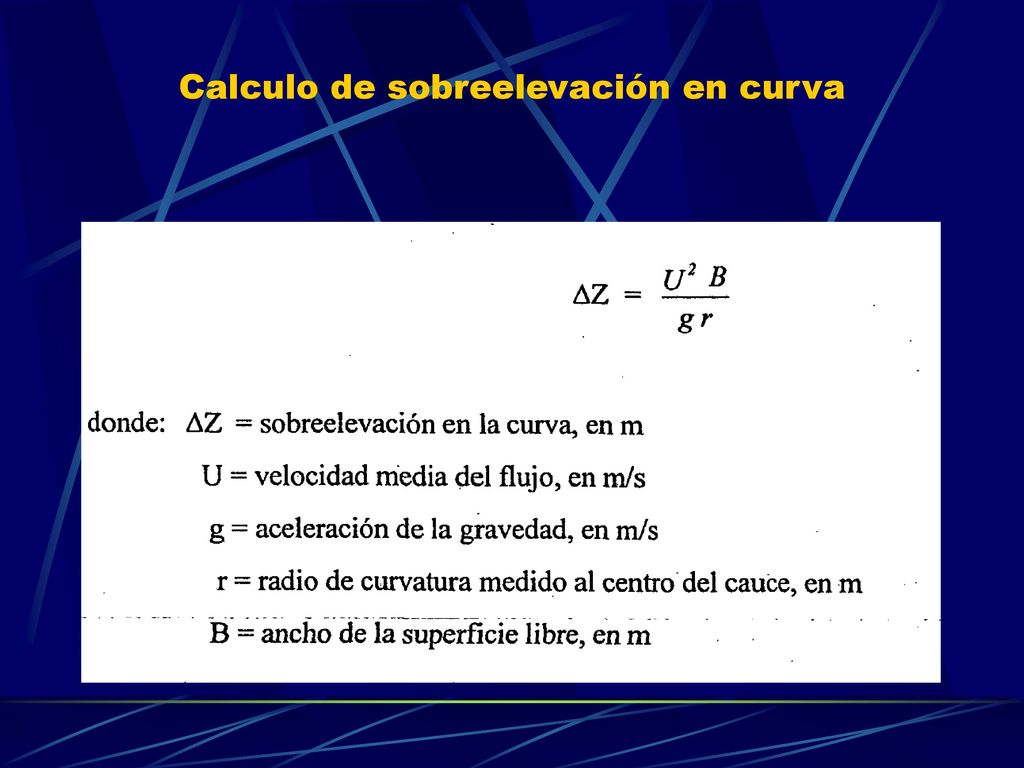

30 Calculo de sobreelevación en curva
