Redes Inalámbricas: Wimax

Presentación del tema: "Redes Inalámbricas: Wimax"— Transcripción de la presentación:

1 Redes Inalámbricas: Wimax

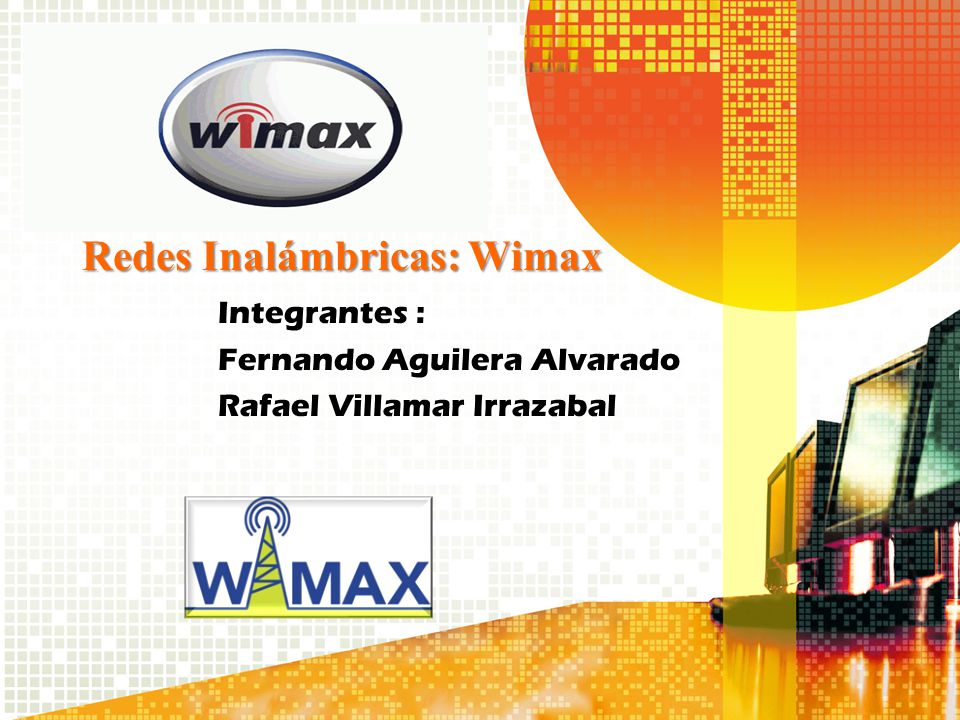

Integrantes : Fernando Aguilera Alvarado Rafael Villamar Irrazabal

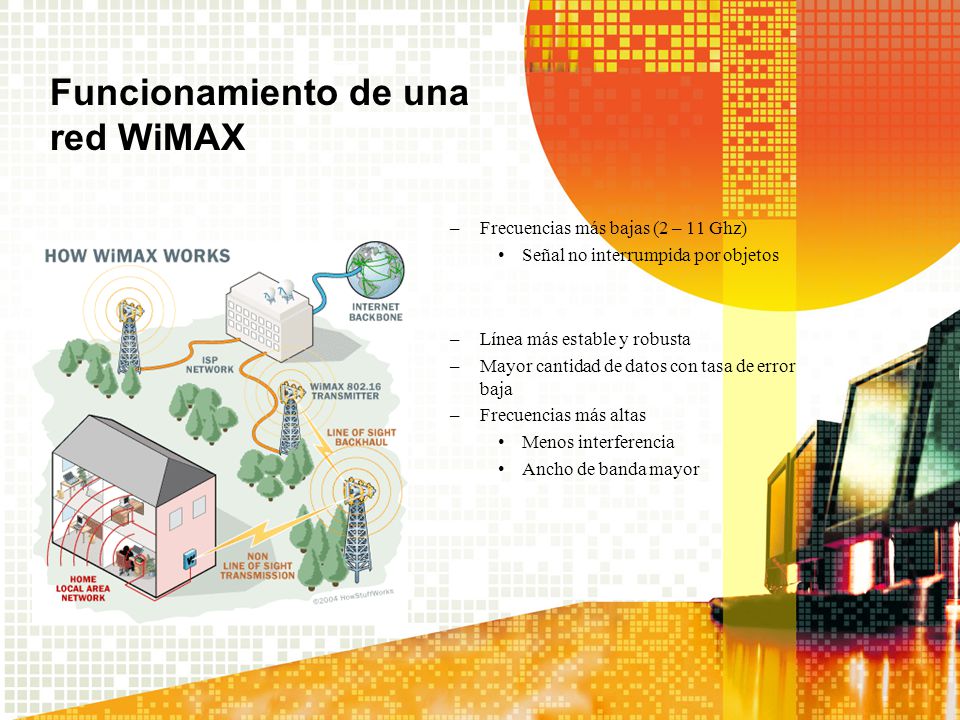

2 Funcionamiento de una red WiMAX
Frecuencias más bajas (2 – 11 Ghz) Señal no interrumpida por objetos Línea más estable y robusta Mayor cantidad de datos con tasa de error baja Frecuencias más altas Menos interferencia Ancho de banda mayor

3 Bondades de la red WIMAX
Disponibilidad del servicio en un 99%. • Soporte de primer nivel (Call Center Corporativo). • Los riesgos de robo de cables, y de fibra óptica se reducen a cero. • Redundancia de acceso a internet con salida vía Colombia y Perú. • Acceso ilimitado para el servicio al internet. • Infraestructura de telecomunicaciones propia a nivel nacional. • El más completo grupo de productos y servicios de internet disponibles. • Planes tarifarios, a la medida del negocio, etc. • Personal técnico y de atención altamente capacitado.

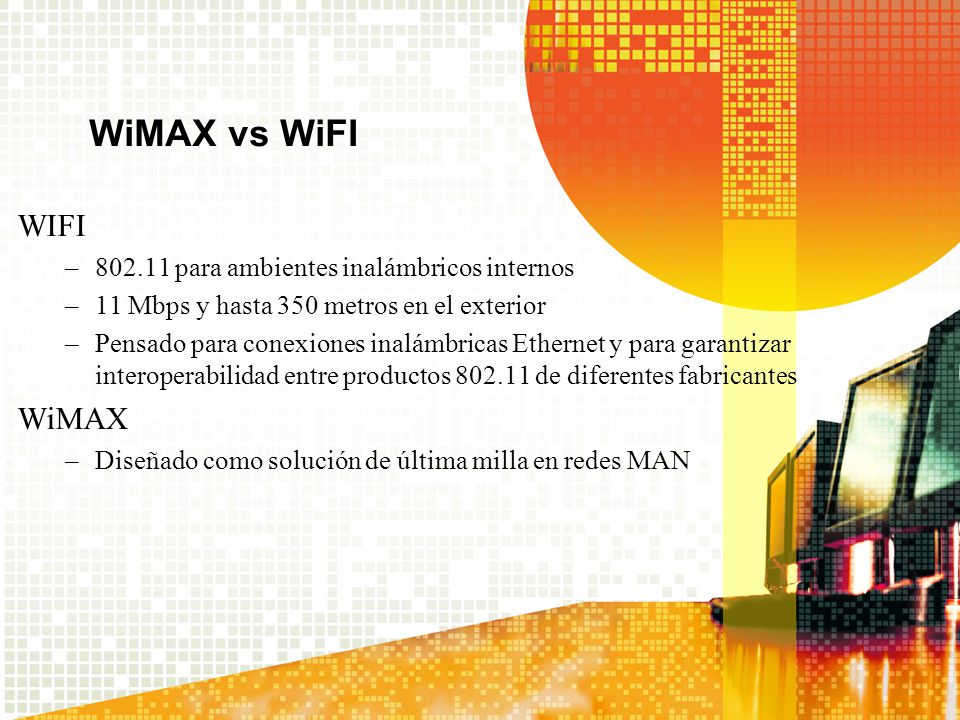

4 WiMAX vs WiFI WIFI WiMAX 802.11 para ambientes inalámbricos internos
11 Mbps y hasta 350 metros en el exterior Pensado para conexiones inalámbricas Ethernet y para garantizar interoperabilidad entre productos de diferentes fabricantes WiMAX Diseñado como solución de última milla en redes MAN

5 WiMAX: Estándares Basado en IEEE 802.16-2004 Basado en IEEE 802.16e
Para enlaces fijos punto – multipunto 802.16a - comunicación entre antenas (2-11Ghz) 802.16b – entre 5 y 6 Ghz con QoS 802.16c – entre 10 y 66 Ghz Basado en IEEE e Para dispositivos clientes móviles

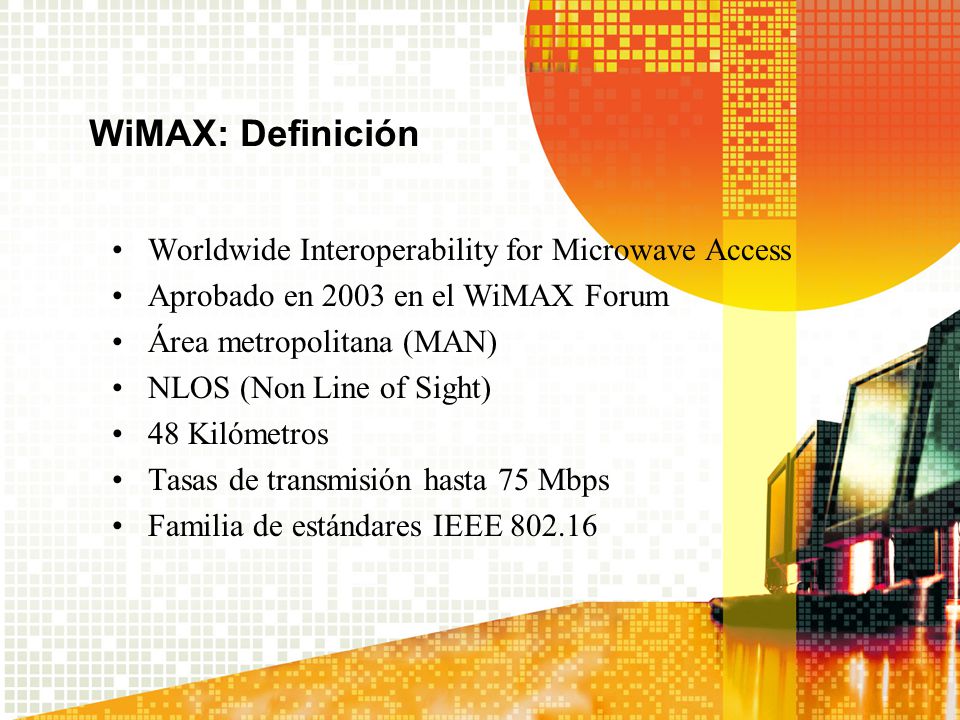

6 WiMAX: Definición Worldwide Interoperability for Microwave Access
Aprobado en 2003 en el WiMAX Forum Área metropolitana (MAN) NLOS (Non Line of Sight) 48 Kilómetros Tasas de transmisión hasta 75 Mbps Familia de estándares IEEE

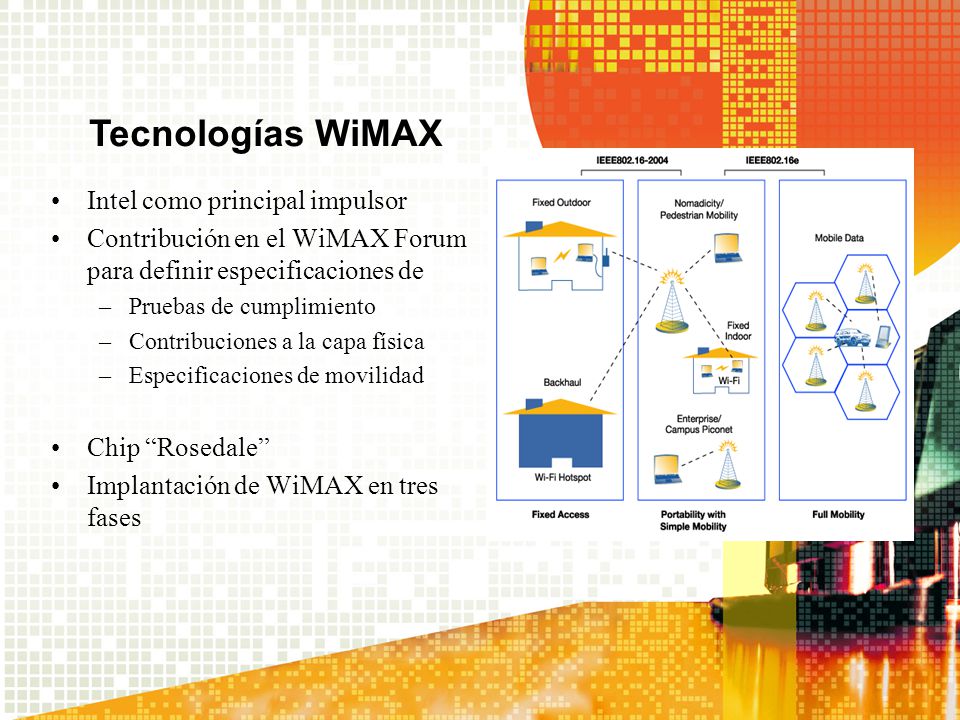

7 Tecnologías WiMAX Intel como principal impulsor
Contribución en el WiMAX Forum para definir especificaciones de Pruebas de cumplimiento Contribuciones a la capa física Especificaciones de movilidad Chip “Rosedale” Implantación de WiMAX en tres fases

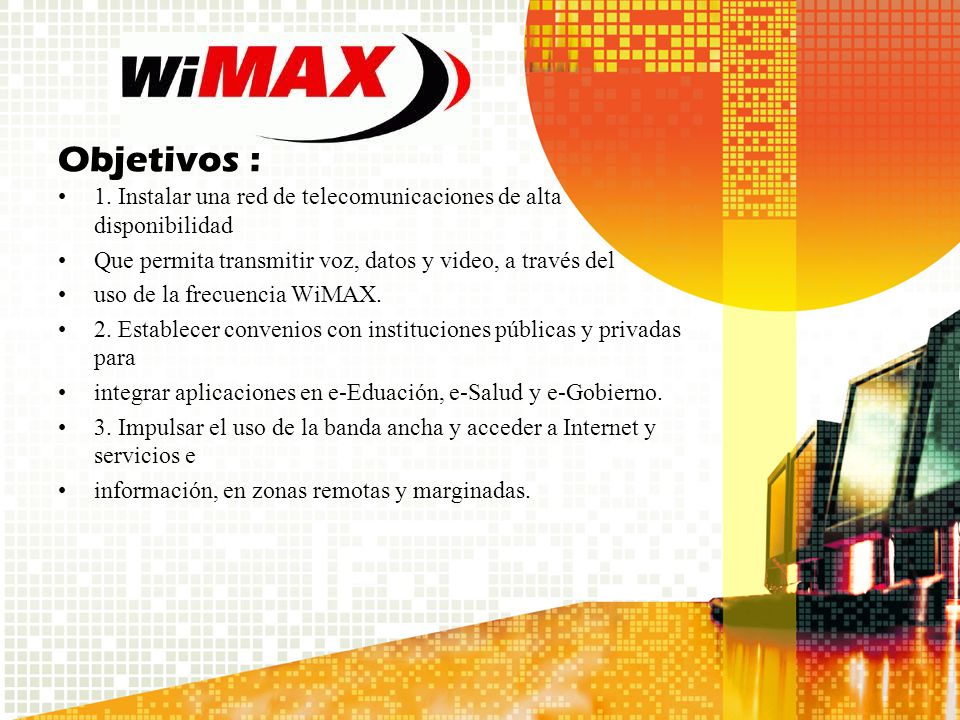

8 Objetivos : 1. Instalar una red de telecomunicaciones de alta disponibilidad Que permita transmitir voz, datos y video, a través del uso de la frecuencia WiMAX. 2. Establecer convenios con instituciones públicas y privadas para integrar aplicaciones en e-Eduación, e-Salud y e-Gobierno. 3. Impulsar el uso de la banda ancha y acceder a Internet y servicios e información, en zonas remotas y marginadas.

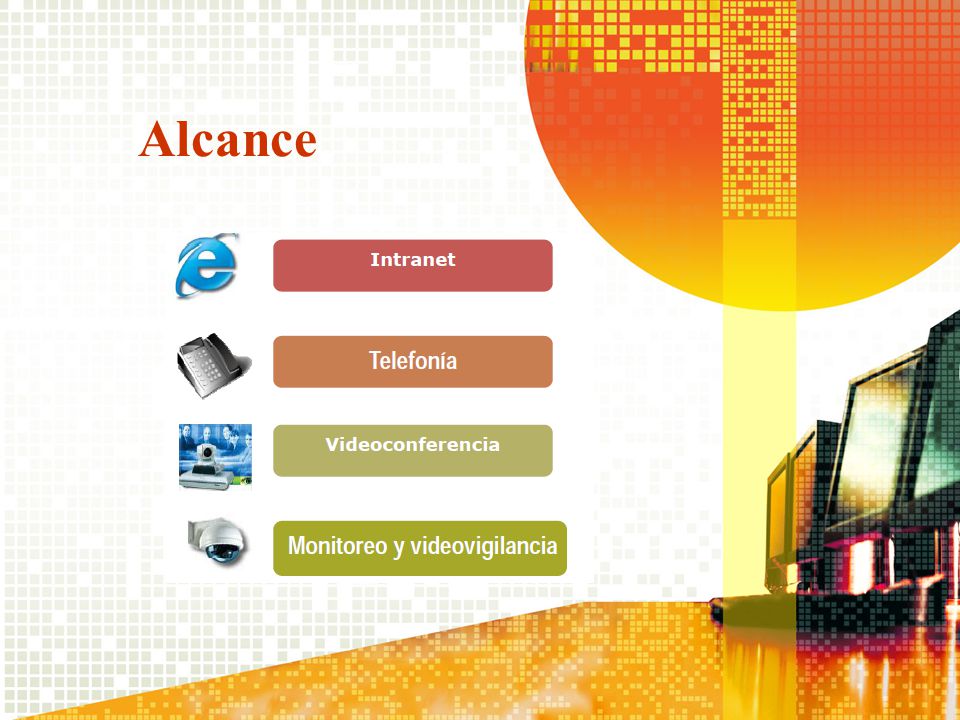

9 Alcance

10 Servicios

11 Encuesta: 1.) ¿Utiliza Ud. Internet? Si ( ) No ( ) 2.) ¿Tiene acceso a internet en su casa? 3.) ¿Usted ha utilizado internet inalámbrico? 4.) ¿Cree Ud. necesario la implementación de una red inalámbrica para brindar servicios de internet en el centro de la ciudad? 5.) ¿De los siguientes lugares en cuál de ellos utilizaría Ud. el servicio de internet inalámbrico? a) Mercados ( ) b) Restaurantes ( ) c) Cafeterías ( ) d) Edificios Públicos ( )

12 6.) ¿Asido Ud. víctima de la delincuencia dentro de la zona central de la ciudad?
Si ( ) No ( ) 7.) ¿Cree Ud. que la implementación de un sistema de ojos de águila en el centro de la ciudad disminuya los índices de delincuencia? 8.) ¿Indique en cuál de los siguientes lugares considera usted que exista mayor delincuencia? a) Mercados ( ) b) Parques ( ) c) Calles ( ) d) Afueras de bancos y cooperativas ( )

13

14 Análisis previo al diseño de la red.

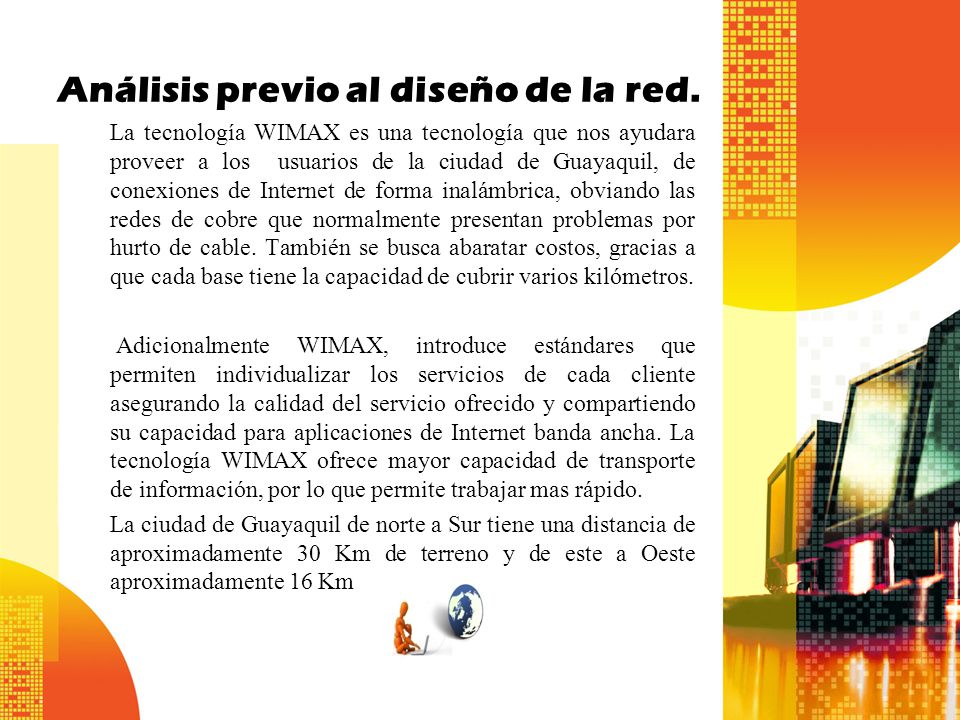

La tecnología WIMAX es una tecnología que nos ayudara proveer a los usuarios de la ciudad de Guayaquil, de conexiones de Internet de forma inalámbrica, obviando las redes de cobre que normalmente presentan problemas por hurto de cable. También se busca abaratar costos, gracias a que cada base tiene la capacidad de cubrir varios kilómetros. Adicionalmente WIMAX, introduce estándares que permiten individualizar los servicios de cada cliente asegurando la calidad del servicio ofrecido y compartiendo su capacidad para aplicaciones de Internet banda ancha. La tecnología WIMAX ofrece mayor capacidad de transporte de información, por lo que permite trabajar mas rápido. La ciudad de Guayaquil de norte a Sur tiene una distancia de aproximadamente 30 Km de terreno y de este a Oeste aproximadamente 16 Km

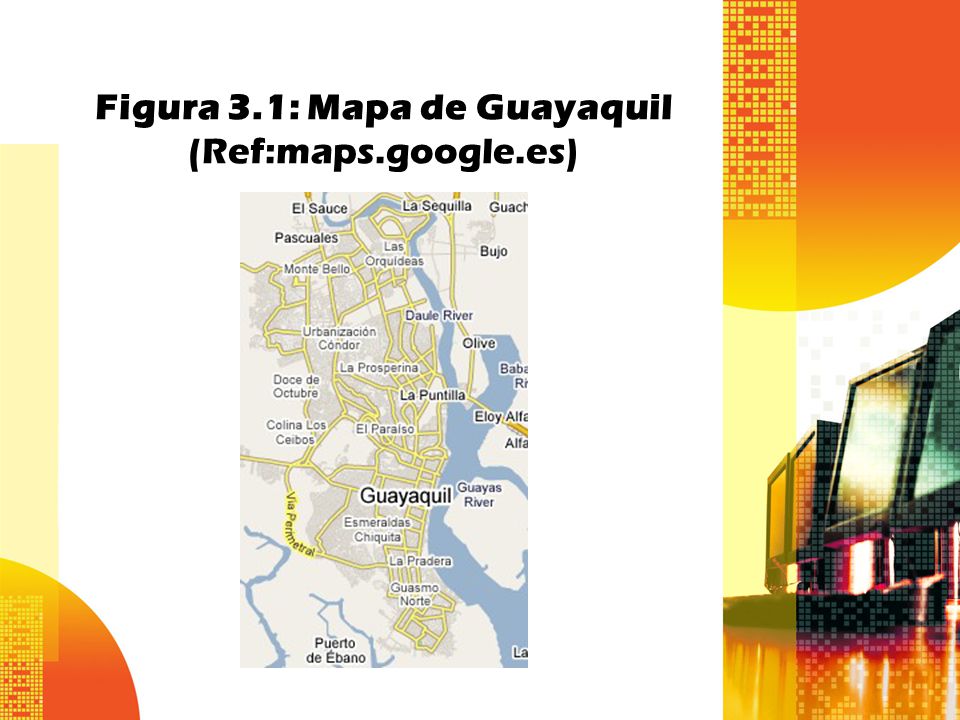

15 Figura 3.1: Mapa de Guayaquil (Ref:maps.google.es)

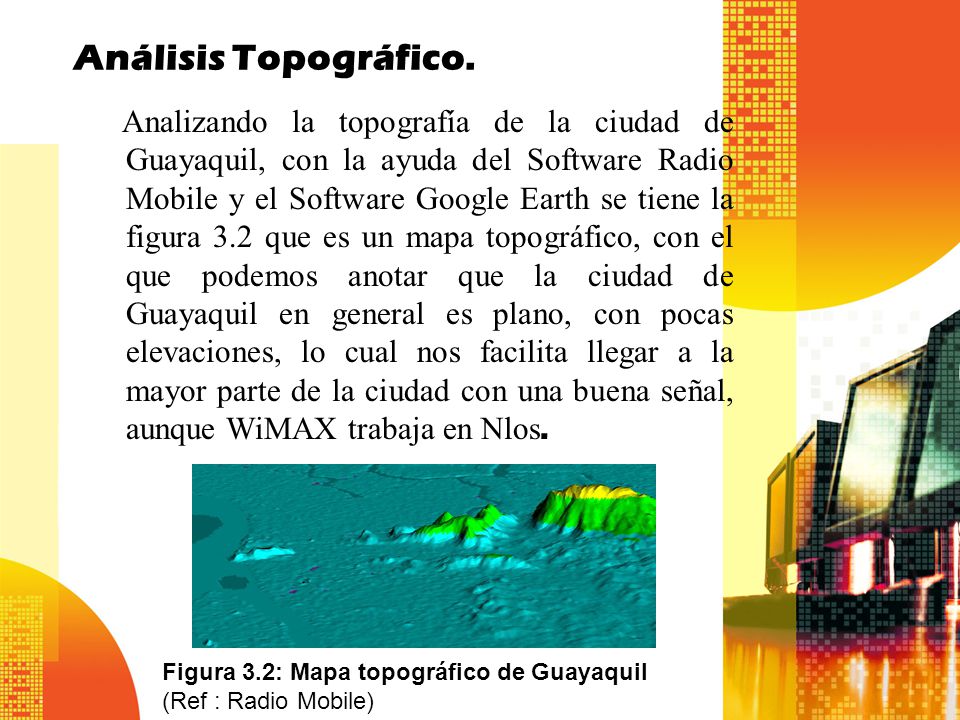

16 Análisis Topográfico. Analizando la topografía de la ciudad de Guayaquil, con la ayuda del Software Radio Mobile y el Software Google Earth se tiene la figura 3.2 que es un mapa topográfico, con el que podemos anotar que la ciudad de Guayaquil en general es plano, con pocas elevaciones, lo cual nos facilita llegar a la mayor parte de la ciudad con una buena señal, aunque WiMAX trabaja en Nlos. Figura 3.2: Mapa topográfico de Guayaquil (Ref : Radio Mobile)

17 La ciudad de Guayaquil de norte a Sur tiene una distancia de
aproximadamente 30 Km de terreno y de este a Oeste aproximadamente 16 Km, como se lo aprecia en la figura 3.1.

18 Componentes de una red WiMAX
Estaciones de usuario o CPE El equipo de usuario o CPE (Customer Premises Equipment, Equipo Local de Cliente) proporciona la conectividad vía radio con la estación base. Se trata de un pequeño dispositivo, como una mínima caja en la que asoma una antena. El CPE distribuye el tráfico en una red LAN (cableada o Wifi) o, bien, da servicio a equipos individuales. Se instala en el exterior o interior del edificio. Capaz de proveer modulación (en sentido CPE-> estación base), demodulación (en sentido Estación Base-> CPE), y control.

19 Estaciones Base de Acceso
Además de proporcionar conectividad con los CPE, también proporciona los mecanismos de control y gestión. La estación base tiene los elementos necesarios para conectarse con el sistema de distribución. En una estación base, pueden coincidir distintos tipos de antenas, con las que atenderá distintas necesidades y oferta de servicio para abonados.

20 WiMAX: Especificación 802. 16a (2. 003) y 802. 16e (2
WiMAX: Especificación a (2.003) y e (2.005) que permite terminales en movimiento

21

22 Repetidores En entornos rurales, en los que se trabaja con radios de cobertura de 10-20km, es normal encontrar zonas de sombra de cobertura. Los repetidores se utilizan para llegar a estas zonas donde no hay línea de visión directa (NLOS,No Line of Sight).

23 Entre los beneficios de WiMax, destaca que el proyecto:
No implica tener “línea de vista” a la radiobase.3 El costo de despliegue de la red garantiza la interoperabilidad, debido a la economía de escalas y la autosuficiencia tecnológica con respecto al fabricante, lo que representa un costo de sólo $1, USD por el suscriptor de cada instancia.

24 Confiabilidad de operación y disponibilidad en bandas licenciadas.
Madurez de más de doce meses de despliegues de redes a nivel mundial. Seguridad en la oferta de mercado en virtud del proceso de estandarización y certificación Alta capacidad tanto en tasa de transferencia como en alcance a distancia.
