Calibración de un pulverizador hidráulico

Presentación del tema: "Calibración de un pulverizador hidráulico"— Transcripción de la presentación:

1 Calibración de un pulverizador hidráulico

2 La información y el amplio conocimiento no sólo del producto a aplicar, sino también de las condiciones idóneas para su distribución, de la cantidad a distribuir y del equipo a utilizar, son factores clave para el éxito de una aplicación

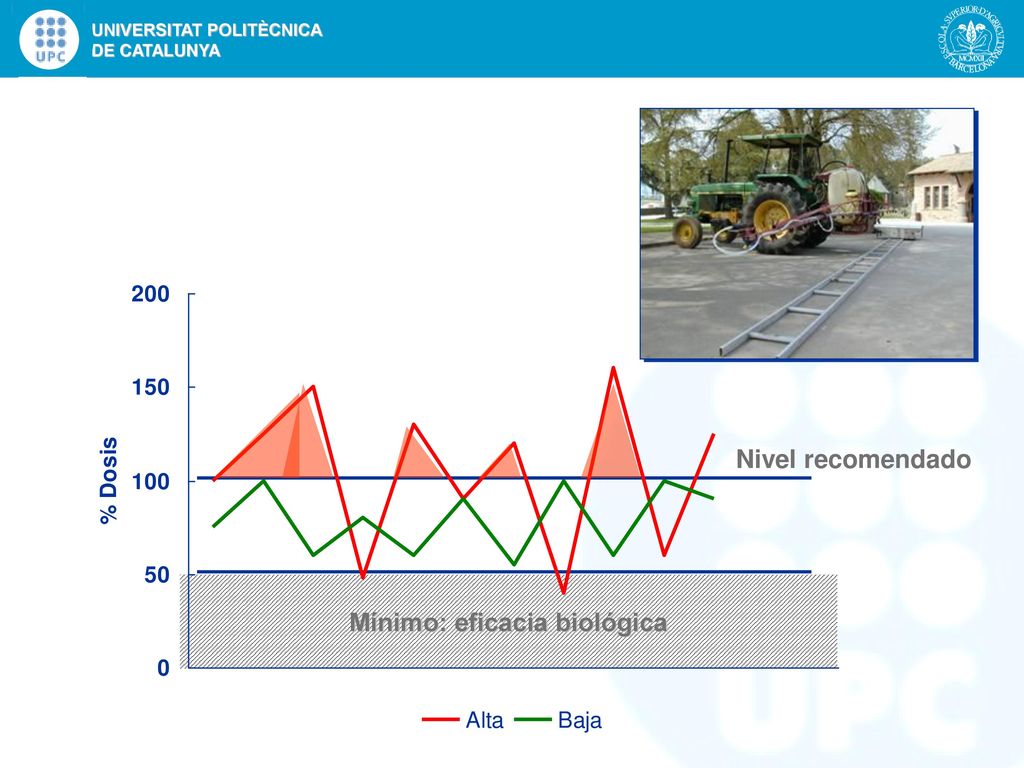

3 Mínimo: eficacia biológica
Nivel recomendado

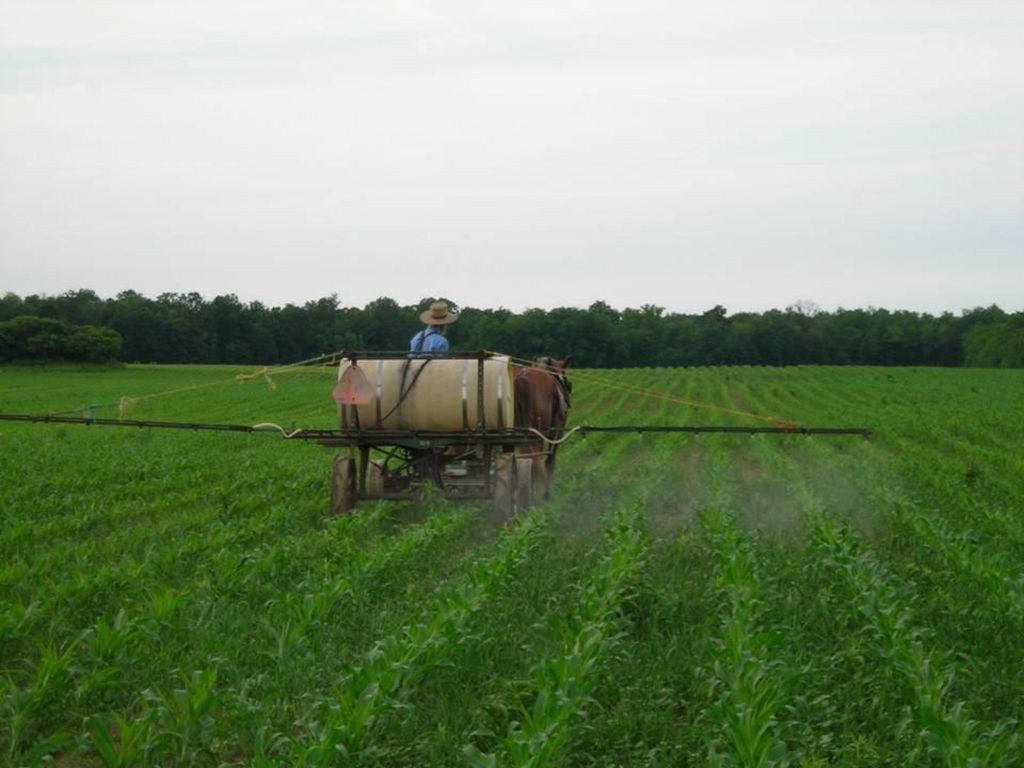

4

5

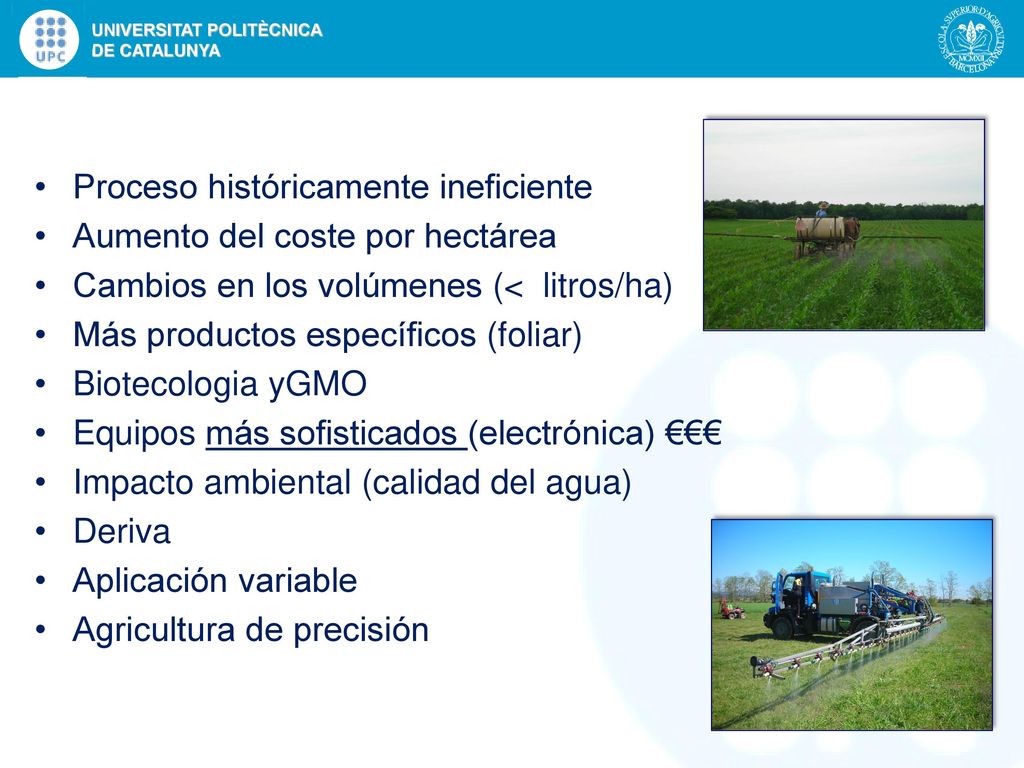

6 Proceso históricamente ineficiente
Aumento del coste por hectárea Cambios en los volúmenes (< litros/ha) Más productos específicos (foliar) Biotecologia yGMO Equipos más sofisticados (electrónica) €€€ Impacto ambiental (calidad del agua) Deriva Aplicación variable Agricultura de precisión

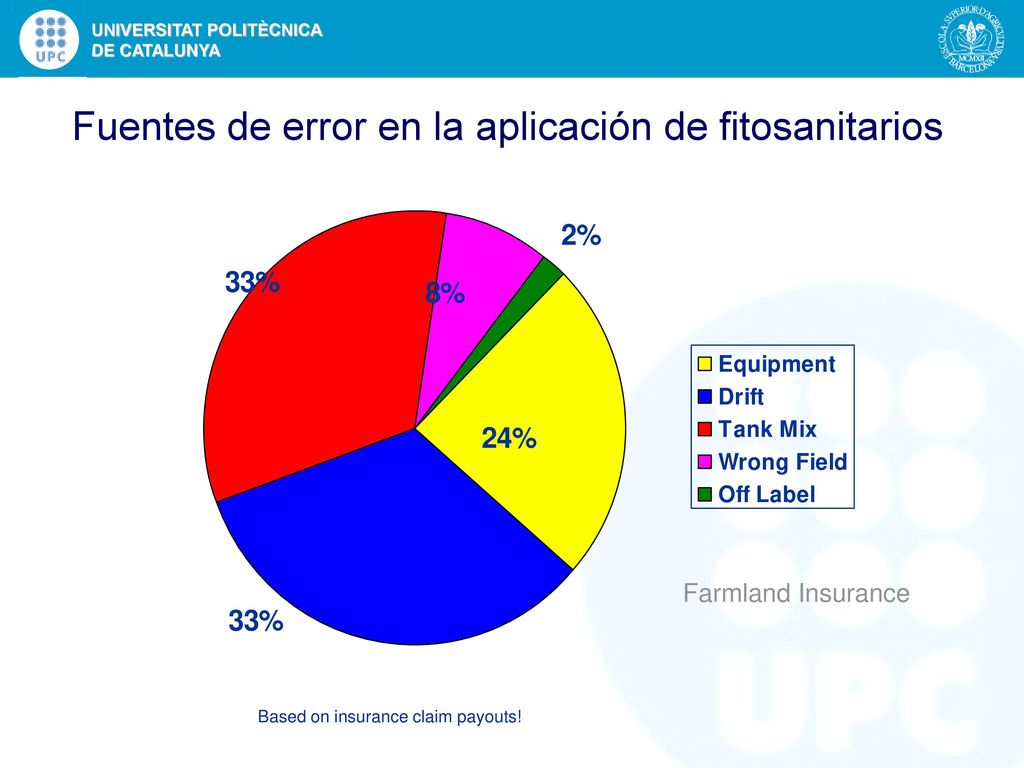

7 Fuentes de error en la aplicación de fitosanitarios
Farmland Insurance Based on insurance claim payouts!

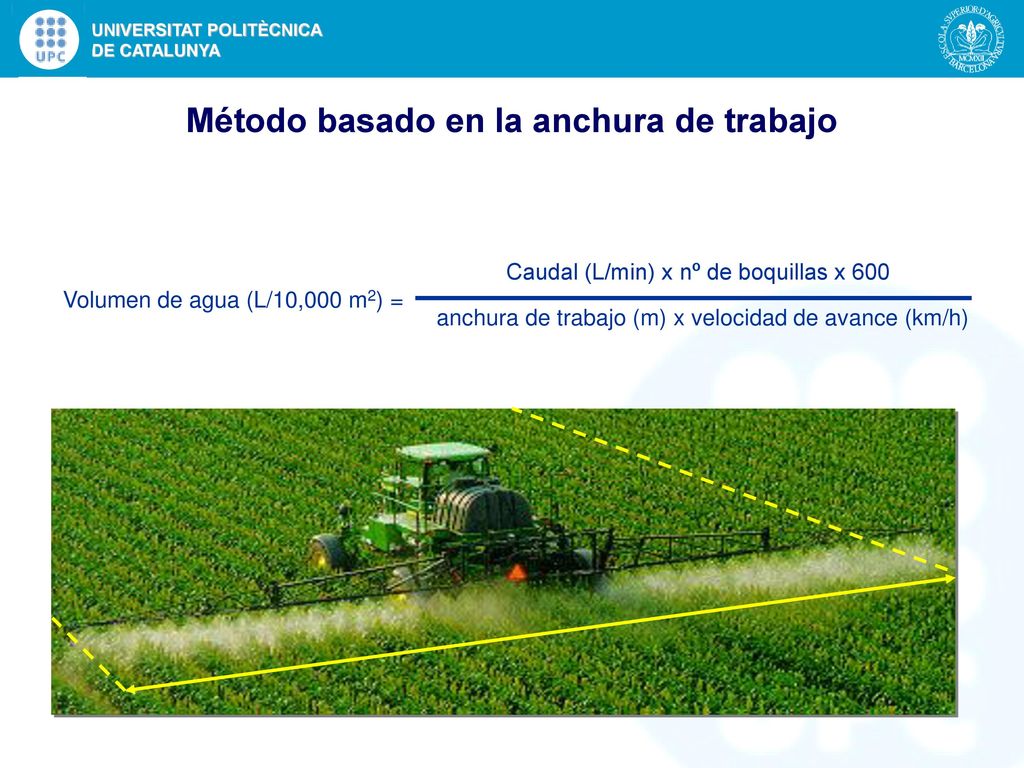

8 Método basado en la anchura de trabajo
Caudal (L/min) x nº de boquillas x 600 Volumen de agua (L/10,000 m2) = anchura de trabajo (m) x velocidad de avance (km/h)

9 ¿Por qué calibrar un pulverizador?
Asegurar una aplicación uniforme Aplicar la cantidad de fitosanitario adecuada Asegurar un adecuado control de la plaga Reducir el riesgo de daños al cultivo Prevenir y evitar las pérdidas por deriva Minimizar efectos sobre el medio ambiente Disminuir los costes de explotación

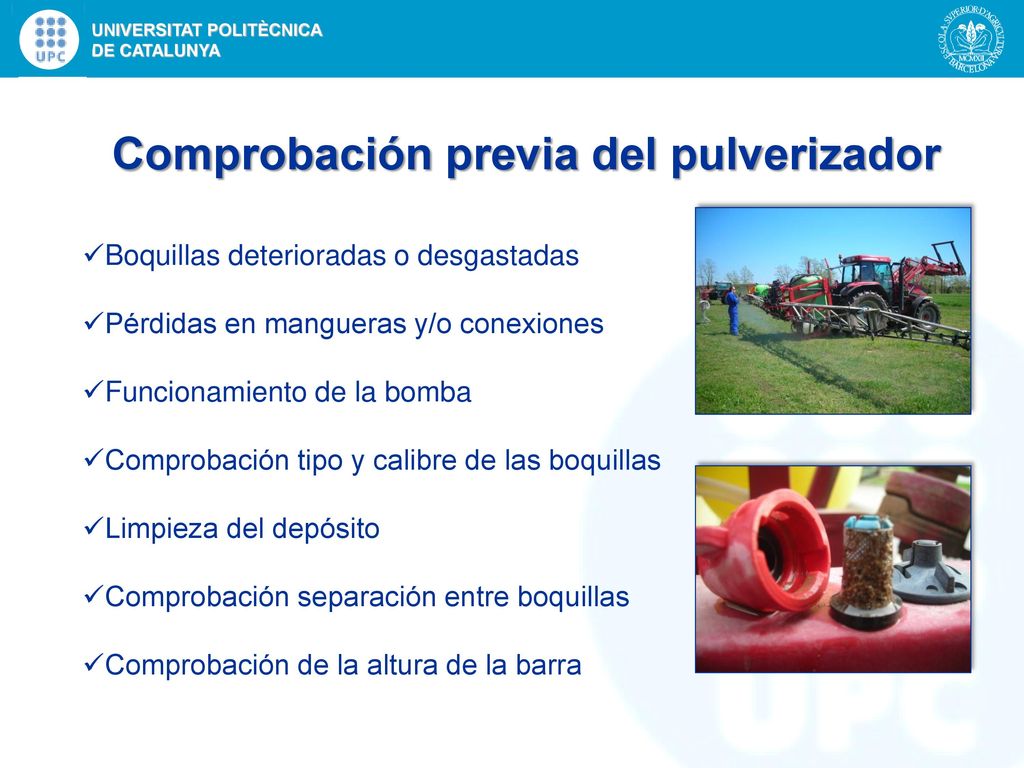

10 Comprobación previa del pulverizador
Boquillas deterioradas o desgastadas Pérdidas en mangueras y/o conexiones Funcionamiento de la bomba Comprobación tipo y calibre de las boquillas Limpieza del depósito Comprobación separación entre boquillas Comprobación de la altura de la barra

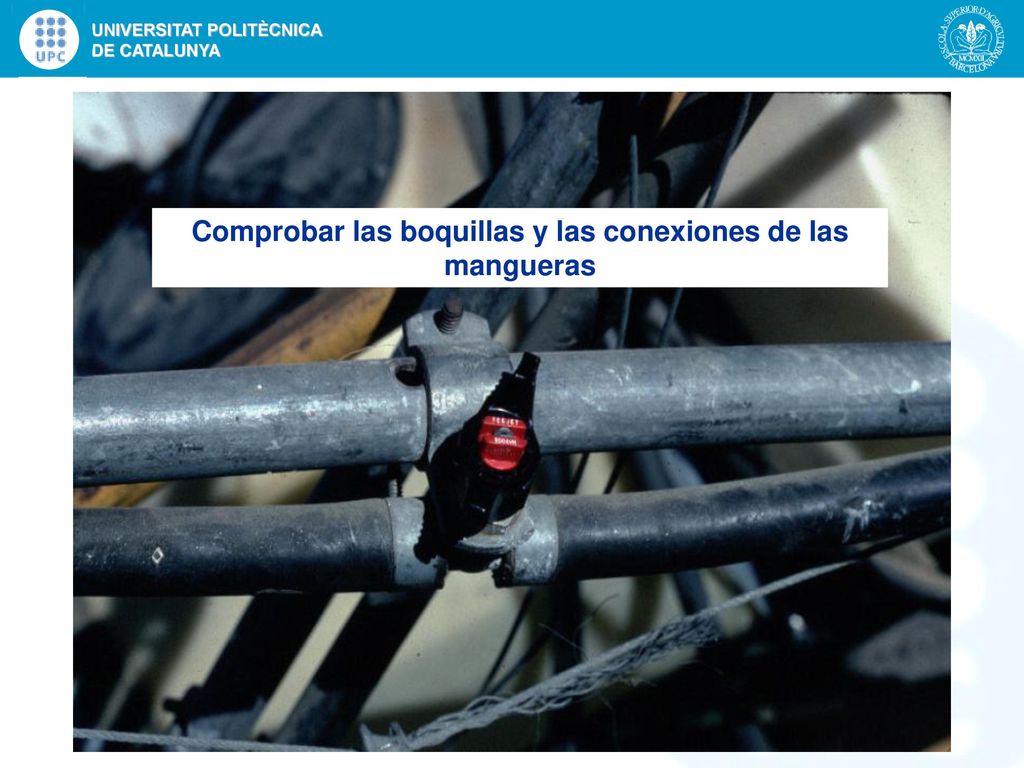

11 Comprobar las boquillas y las conexiones de las mangueras

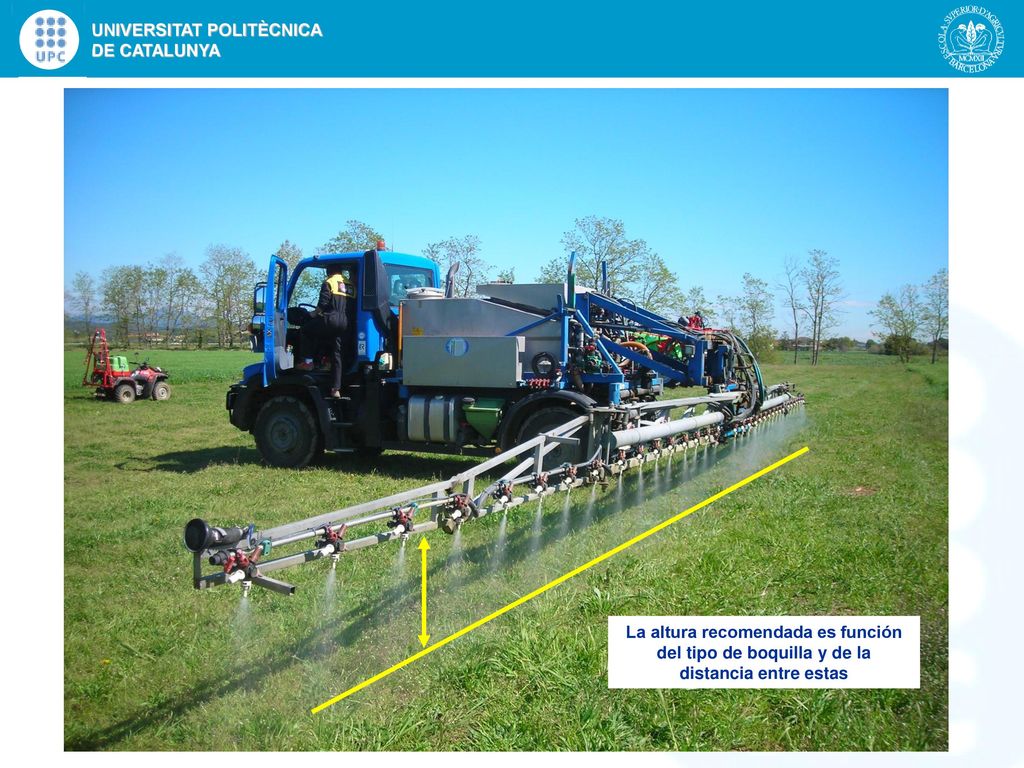

12 La altura recomendada es función del tipo de boquilla y de la distancia entre estas

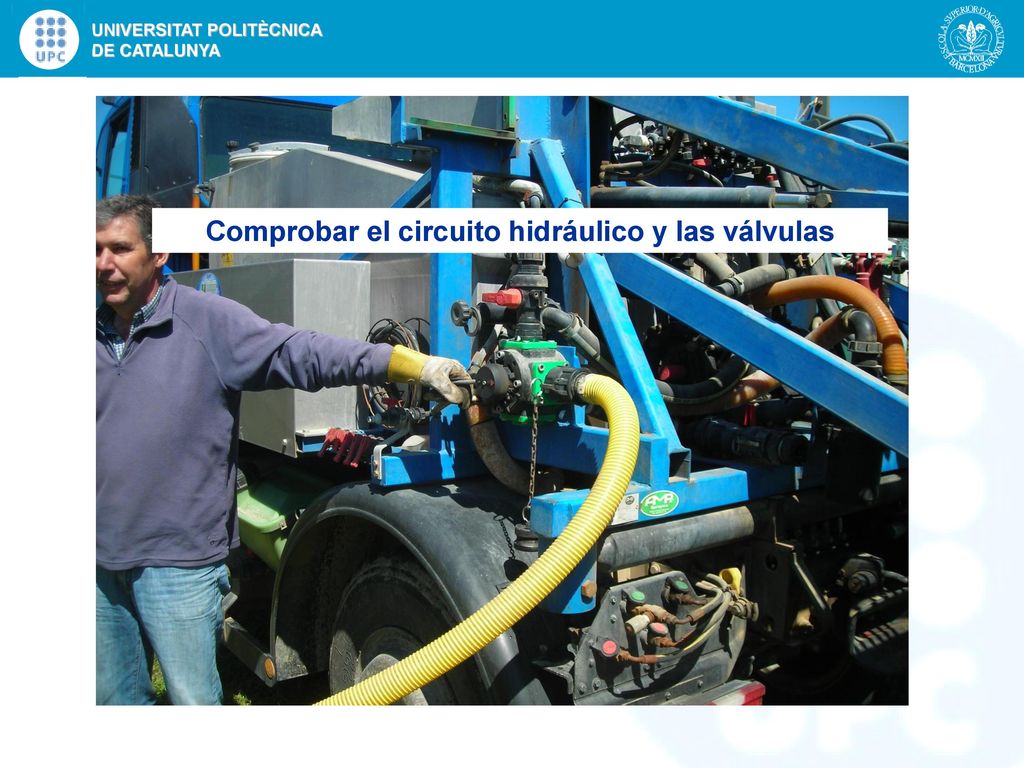

13 Comprobar el circuito hidráulico y las válvulas

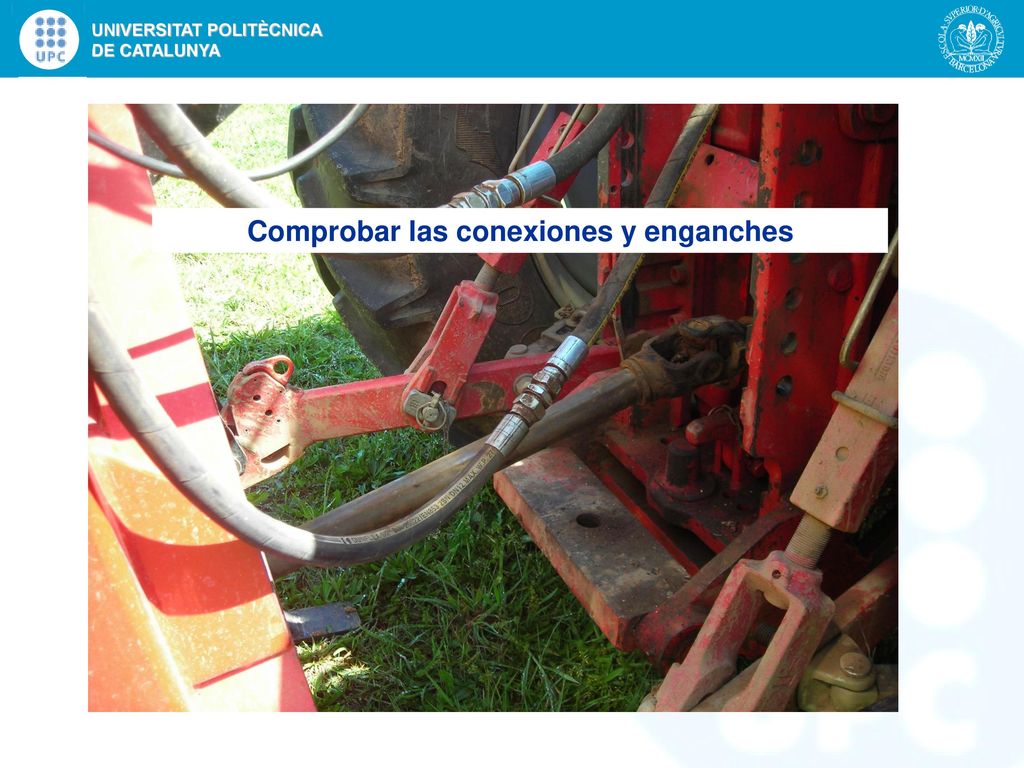

14 Comprobar las conexiones y enganches

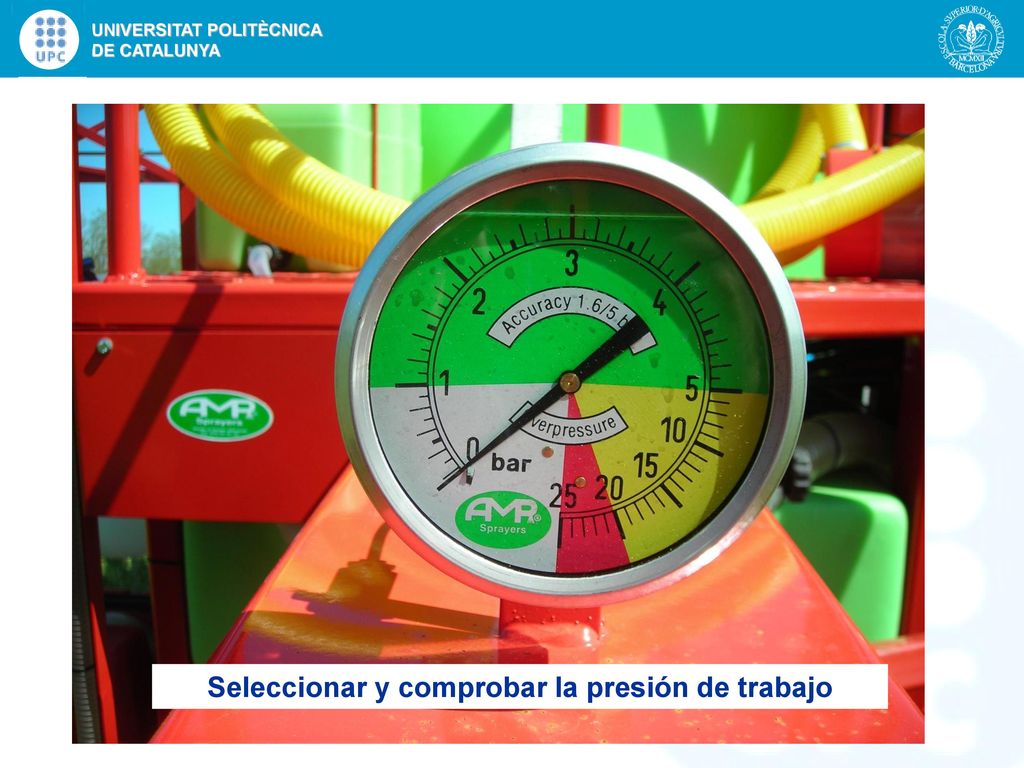

15 Seleccionar y comprobar la presión de trabajo

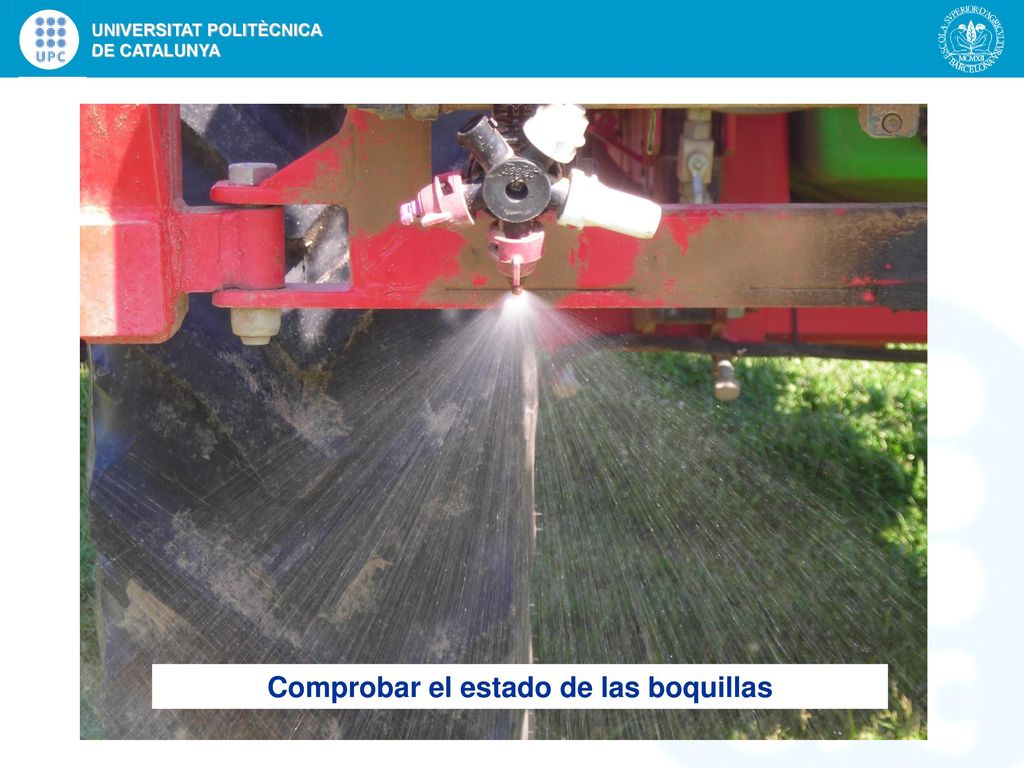

16 Comprobar el estado de las boquillas

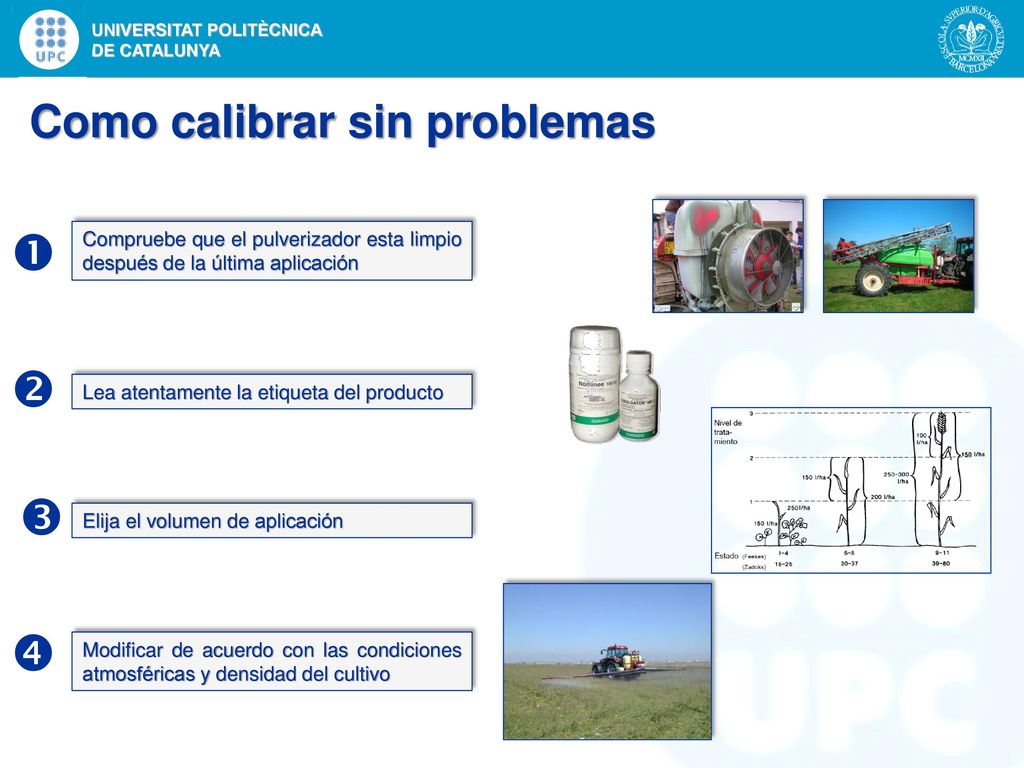

17 Como calibrar sin problemas
Compruebe que el pulverizador esta limpio después de la última aplicación  Lea atentamente la etiqueta del producto  Elija el volumen de aplicación  Modificar de acuerdo con las condiciones atmosféricas y densidad del cultivo 

18     Elegir boquilla, presión y velocidad
Llenar el depósito con agua limpia  Comprobar en campo la velocidad  Ajustar el distribuidor (presión, compensación,…) 

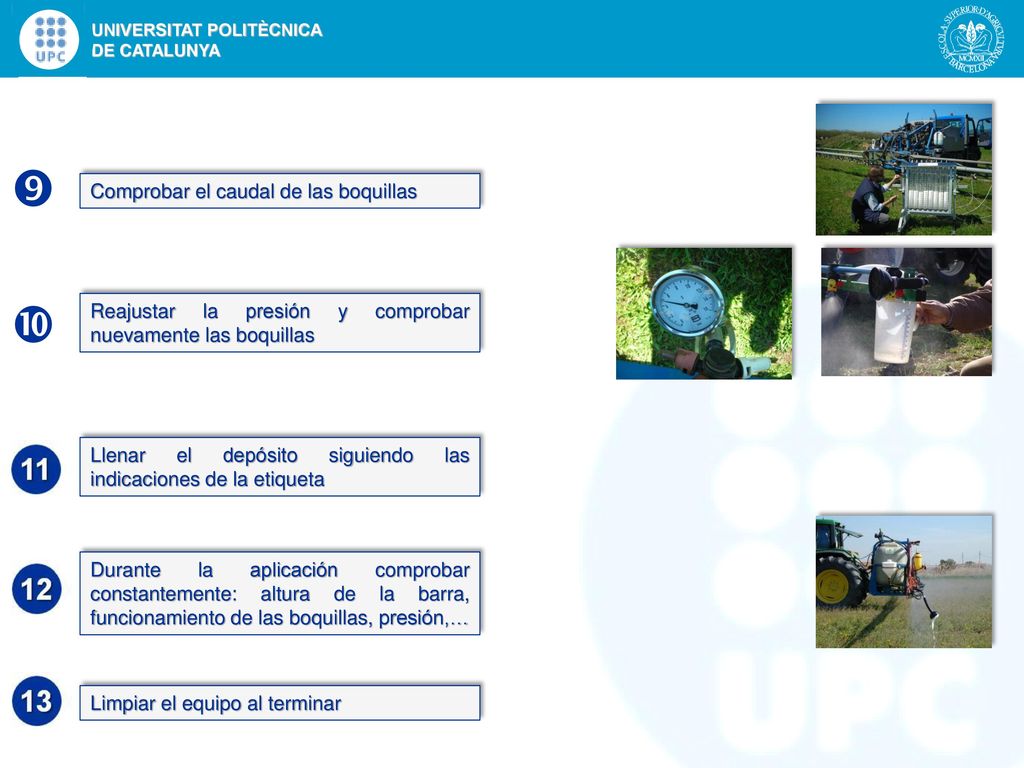

19   Comprobar el caudal de las boquillas
Reajustar la presión y comprobar nuevamente las boquillas  Llenar el depósito siguiendo las indicaciones de la etiqueta Durante la aplicación comprobar constantemente: altura de la barra, funcionamiento de las boquillas, presión,… Limpiar el equipo al terminar

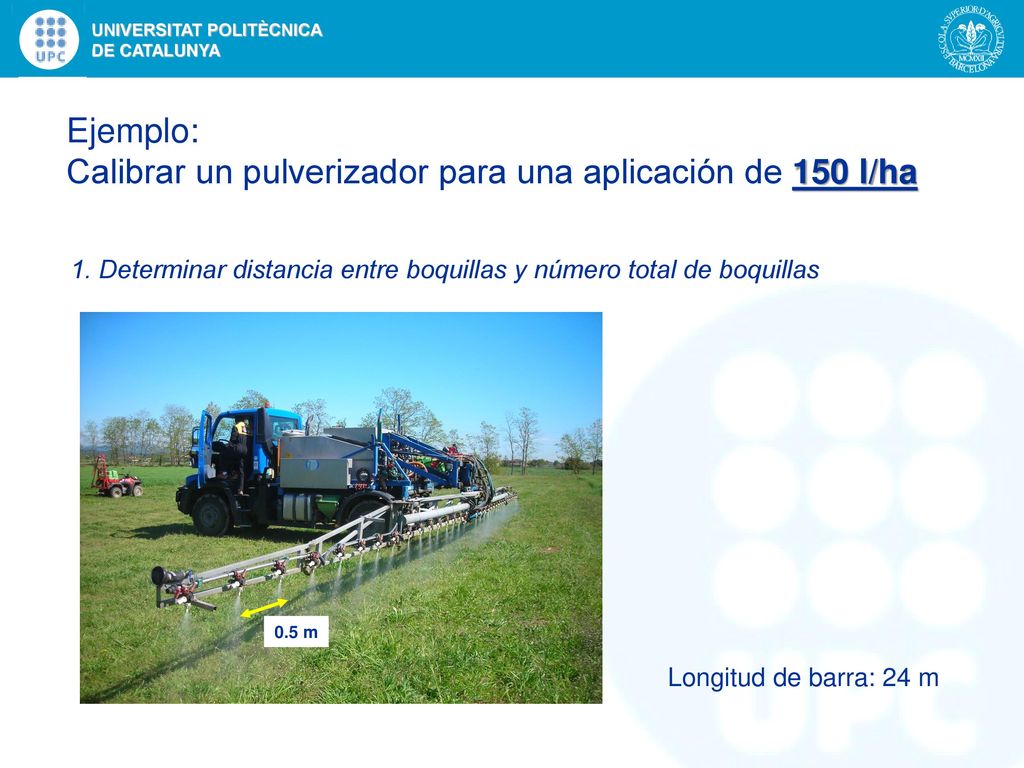

20 1. Determinar distancia entre boquillas y número total de boquillas
Ejemplo: Calibrar un pulverizador para una aplicación de 150 l/ha 1. Determinar distancia entre boquillas y número total de boquillas 0.5 m Longitud de barra: 24 m

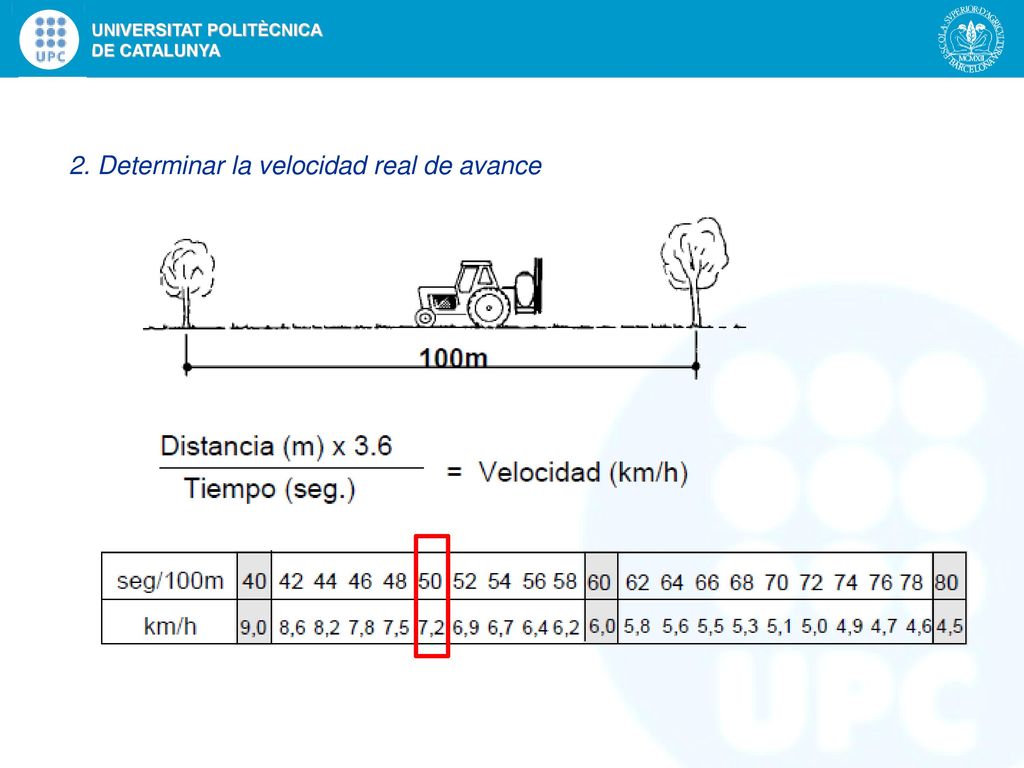

21 2. Determinar la velocidad real de avance

22 Caudal (l/min) = Caudal (l/min) = Caudal (l/min) =

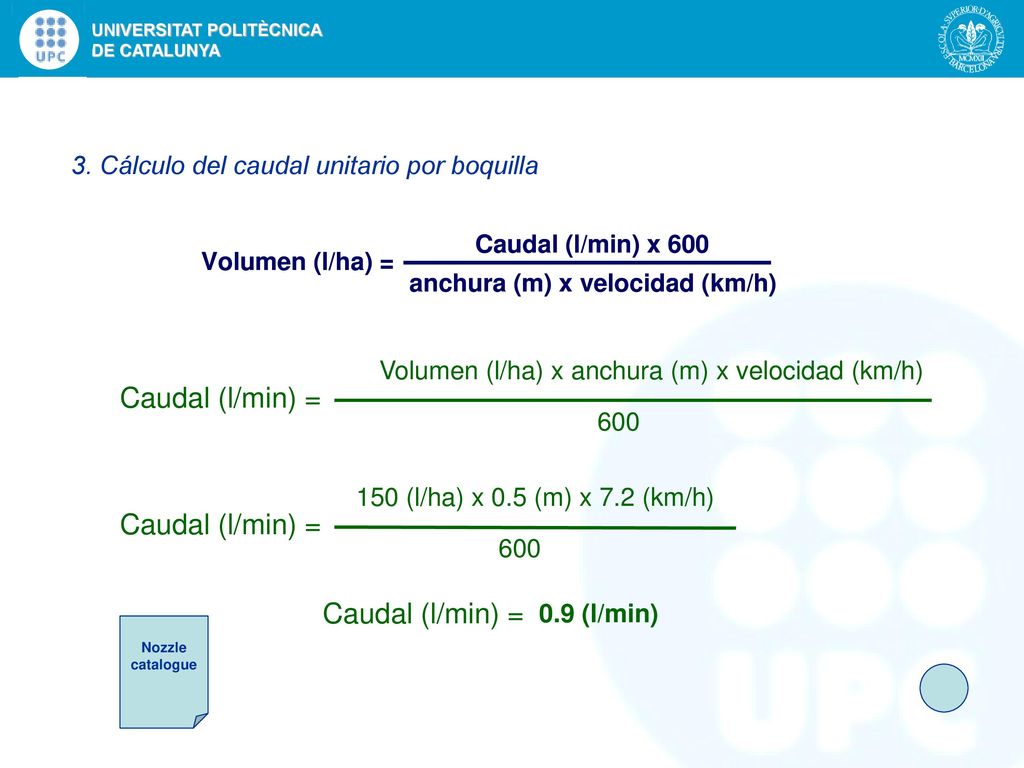

3. Cálculo del caudal unitario por boquilla Caudal (l/min) = Volumen (l/ha) x anchura (m) x velocidad (km/h) 600 Caudal (l/min) = 150 (l/ha) x 0.5 (m) x 7.2 (km/h) 600 Caudal (l/min) = 0.9 (l/min) Nozzle catalogue

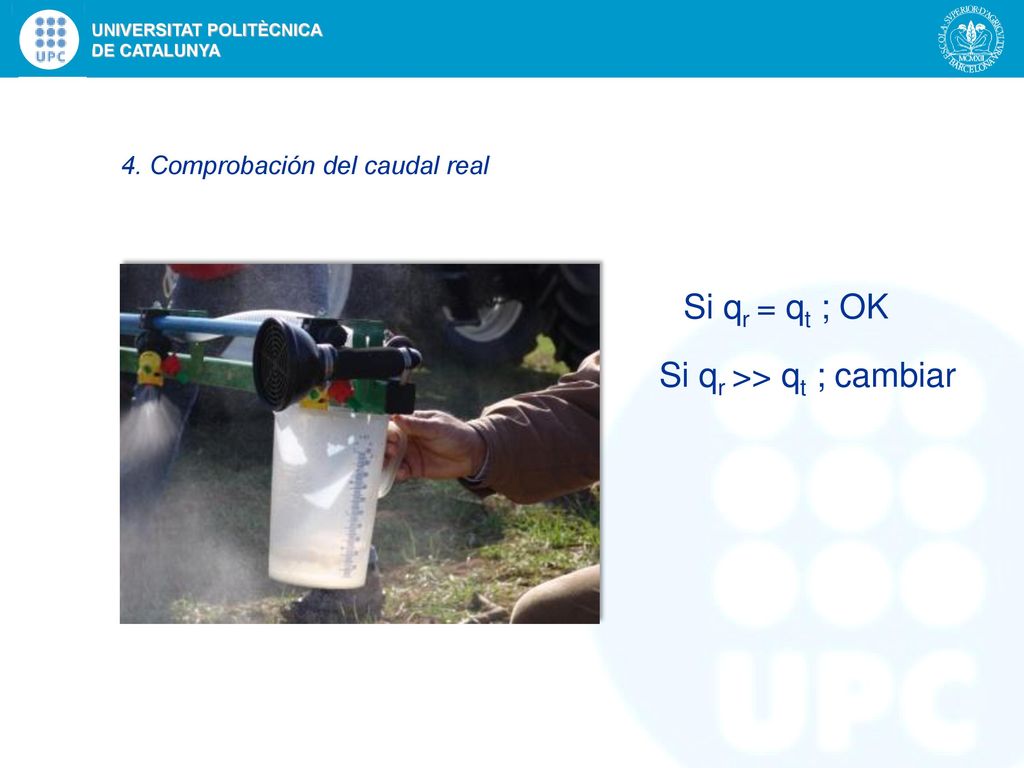

23 Si qr >> qt ; cambiar

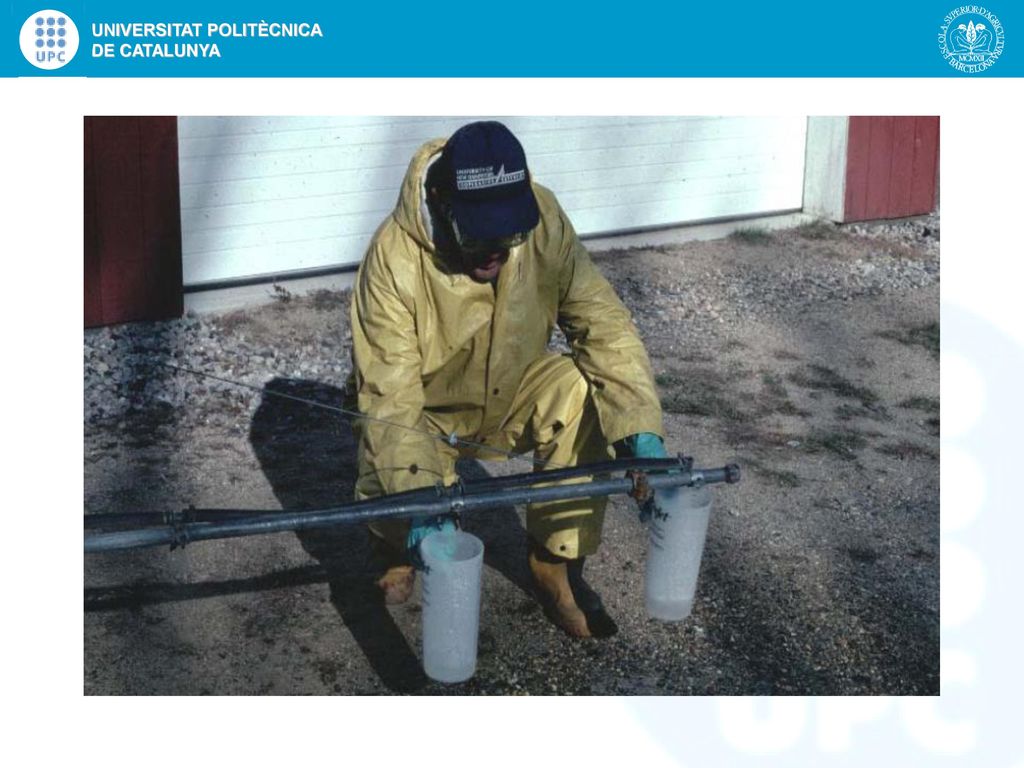

4. Comprobación del caudal real Si qr = qt ; OK Si qr >> qt ; cambiar

24

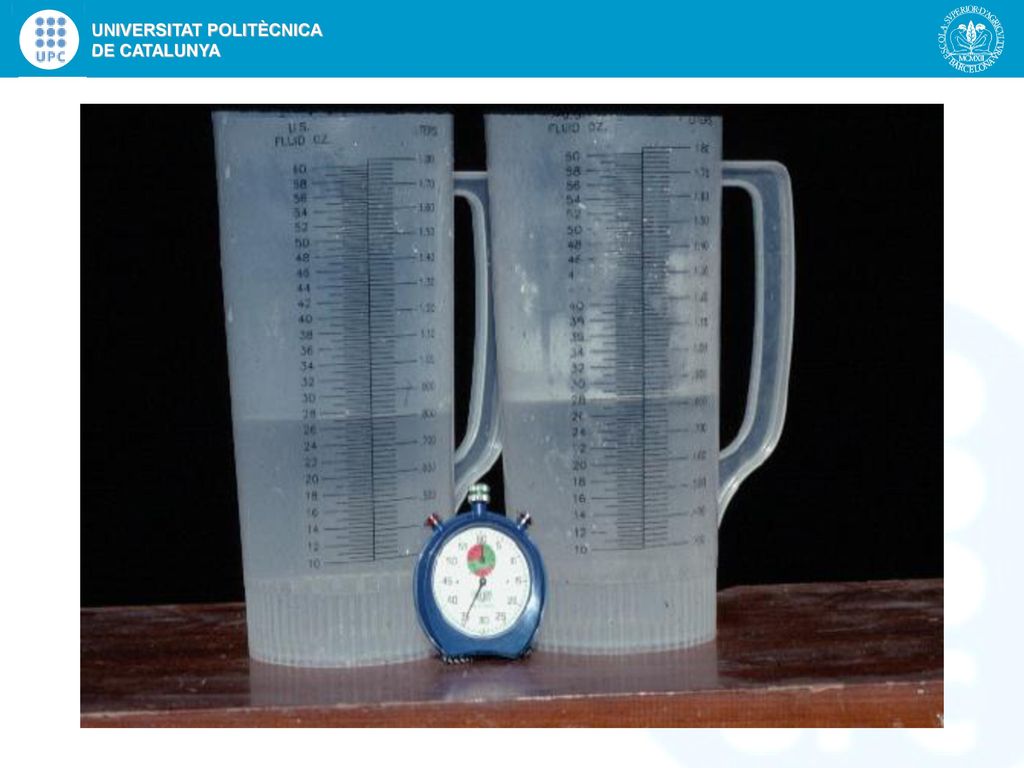

25

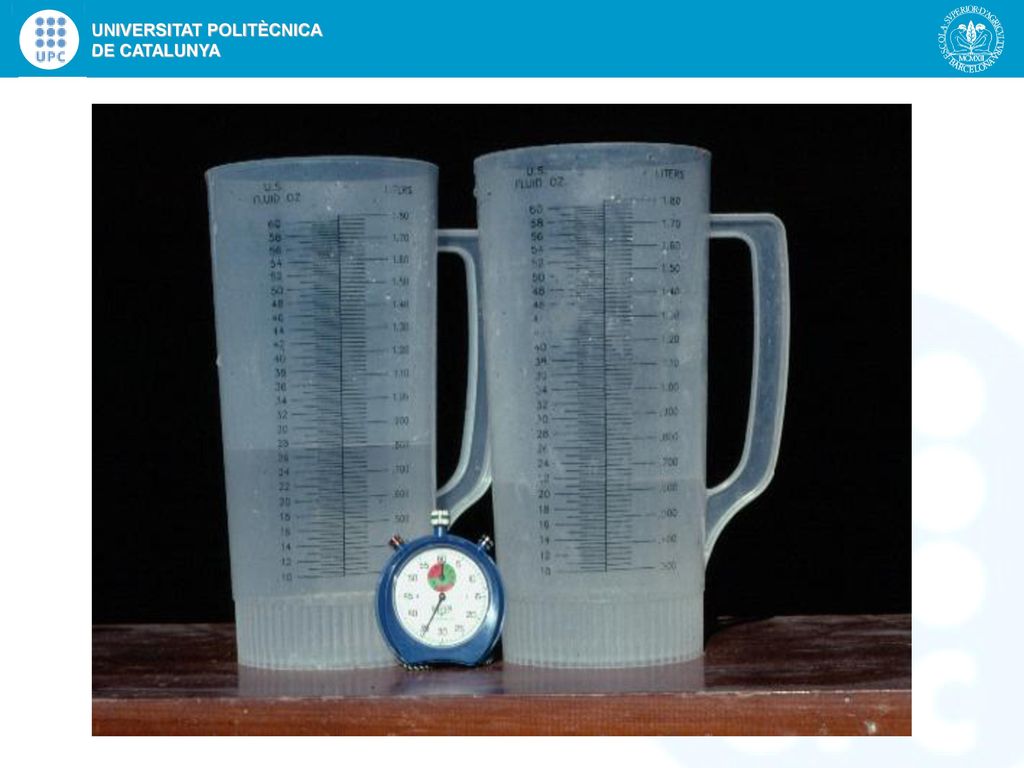

26

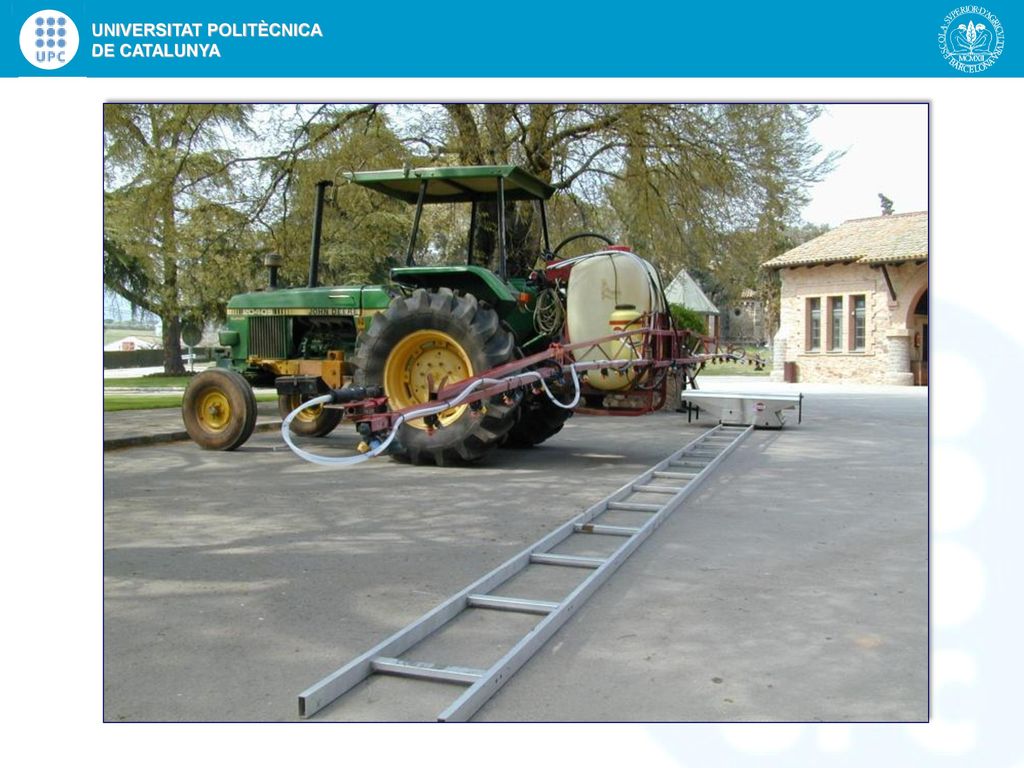

27

28 Calibración con el disco calibrador

29

30

31
