ONDAS Características de una onda. Tipos de ondas.

Presentación del tema: "ONDAS Características de una onda. Tipos de ondas."— Transcripción de la presentación:

1 ONDAS Características de una onda. Tipos de ondas.
Velocidad de propagación de una onda. ING. SUSANA HERNÁNDEZ HERNÁNDEZ

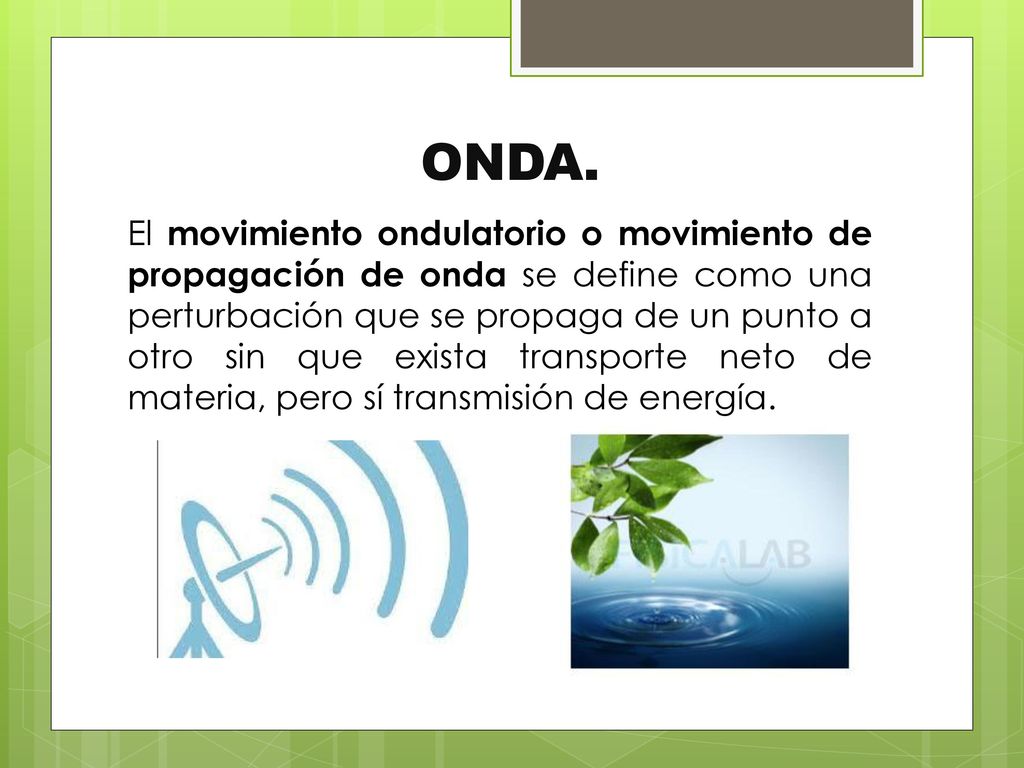

2 ONDA. El movimiento ondulatorio o movimiento de propagación de onda se define como una perturbación que se propaga de un punto a otro sin que exista transporte neto de materia, pero sí transmisión de energía.

3 Características de una onda.

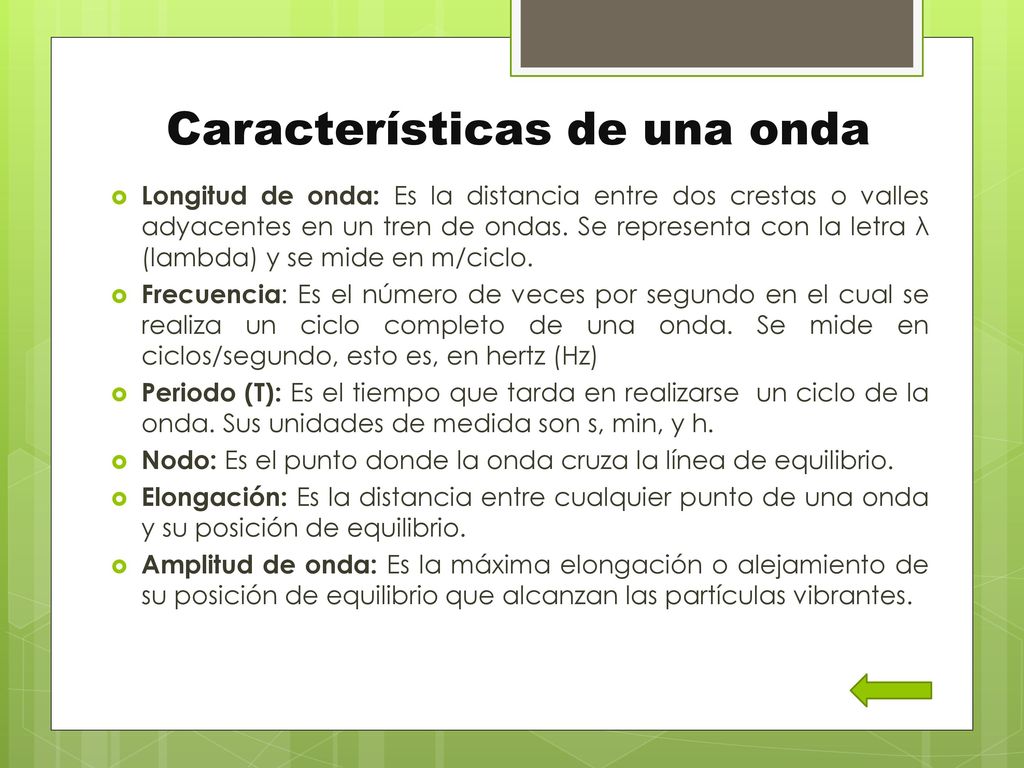

4 Características de una onda
Longitud de onda: Es la distancia entre dos crestas o valles adyacentes en un tren de ondas. Se representa con la letra λ (lambda) y se mide en m/ciclo. Frecuencia: Es el número de veces por segundo en el cual se realiza un ciclo completo de una onda. Se mide en ciclos/segundo, esto es, en hertz (Hz) Periodo (T): Es el tiempo que tarda en realizarse un ciclo de la onda. Sus unidades de medida son s, min, y h. Nodo: Es el punto donde la onda cruza la línea de equilibrio. Elongación: Es la distancia entre cualquier punto de una onda y su posición de equilibrio. Amplitud de onda: Es la máxima elongación o alejamiento de su posición de equilibrio que alcanzan las partículas vibrantes.

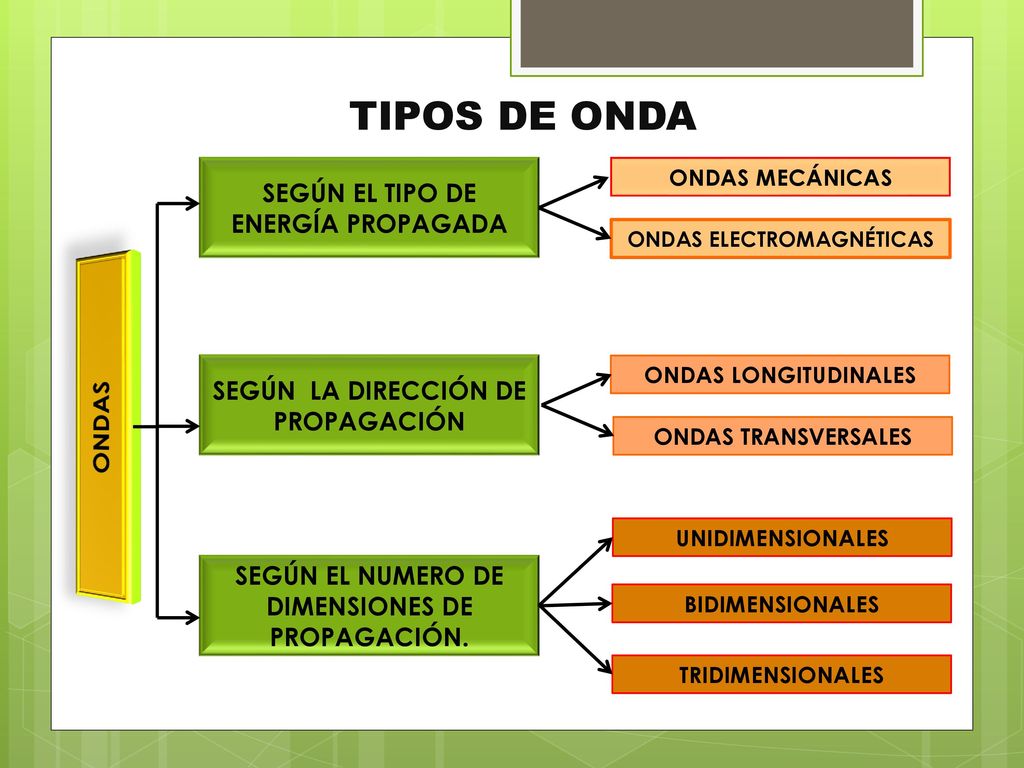

5 TIPOS DE ONDA SEGÚN EL TIPO DE ENERGÍA PROPAGADA ONDAS
ONDAS MECÁNICAS ONDAS ELECTROMAGNÉTICAS ONDAS SEGÚN LA DIRECCIÓN DE PROPAGACIÓN ONDAS LONGITUDINALES ONDAS TRANSVERSALES UNIDIMENSIONALES SEGÚN EL NUMERO DE DIMENSIONES DE PROPAGACIÓN. BIDIMENSIONALES TRIDIMENSIONALES

6 TIPOS DE ONDA 1. Según el tipo de energía propagada se clasifican en:
Ondas mecánicas: Se propaga energía mecánica. También reciben el nombre de ondas materiales ya que necesitan un medio material elástico de propagación. Ejemplos son el sonido o la onda propagada en un estanque de agua. Ondas electromagnéticas: Se propaga energía electromagnética producida por oscilaciones de campos eléctricos y magnéticos. No necesitan de medio material de propagación. Como ejemplo podemos señalar la luz, cuyo medio de propagación más favorable es el vacío.

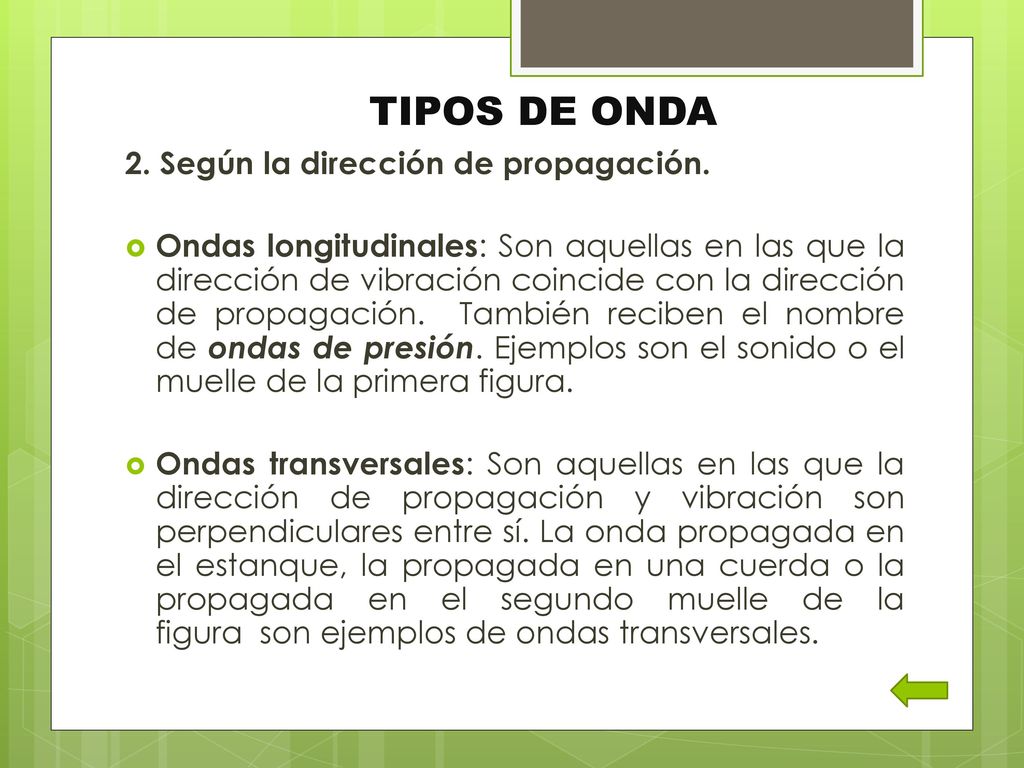

7 TIPOS DE ONDA 2. Según la dirección de propagación.

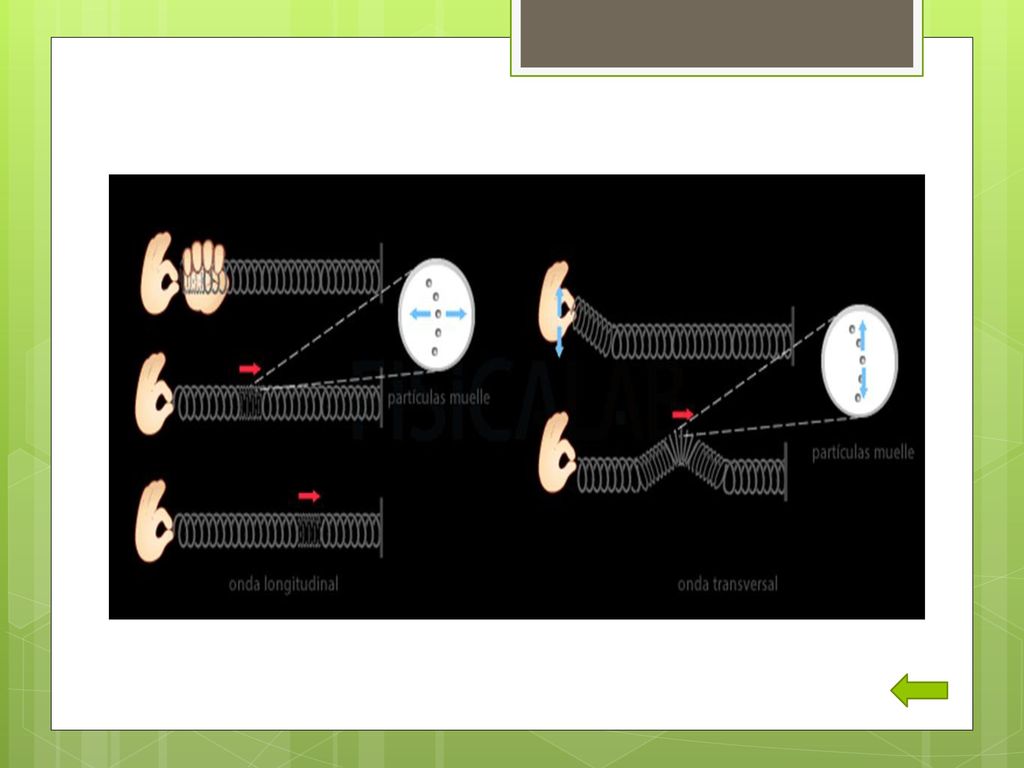

Ondas longitudinales: Son aquellas en las que la dirección de vibración coincide con la dirección de propagación.  También reciben el nombre de ondas de presión. Ejemplos son el sonido o el muelle de la primera figura. Ondas transversales: Son aquellas en las que la dirección de propagación y vibración son perpendiculares entre sí. La onda propagada en el estanque, la propagada en una cuerda o la propagada en el segundo muelle de la figura  son ejemplos de ondas transversales.

8

9 3. Según el número de dimensiones de propagación.
​​Ondas unidimensionales o lineales : La energía se propaga principalmente en una dimensión, por ejemplo, la onda que se propaga en una cuerda Ondas bidimensionales o superficiales : La energía se propaga principalmente en dos dimensiones, por ejemplo, las ondas que se propagan en la superficie del agua de un estanque Ondas tridimensionales: La energía se propaga principalmente en tres dimensiones, por ejemplo, la luz o el sonido

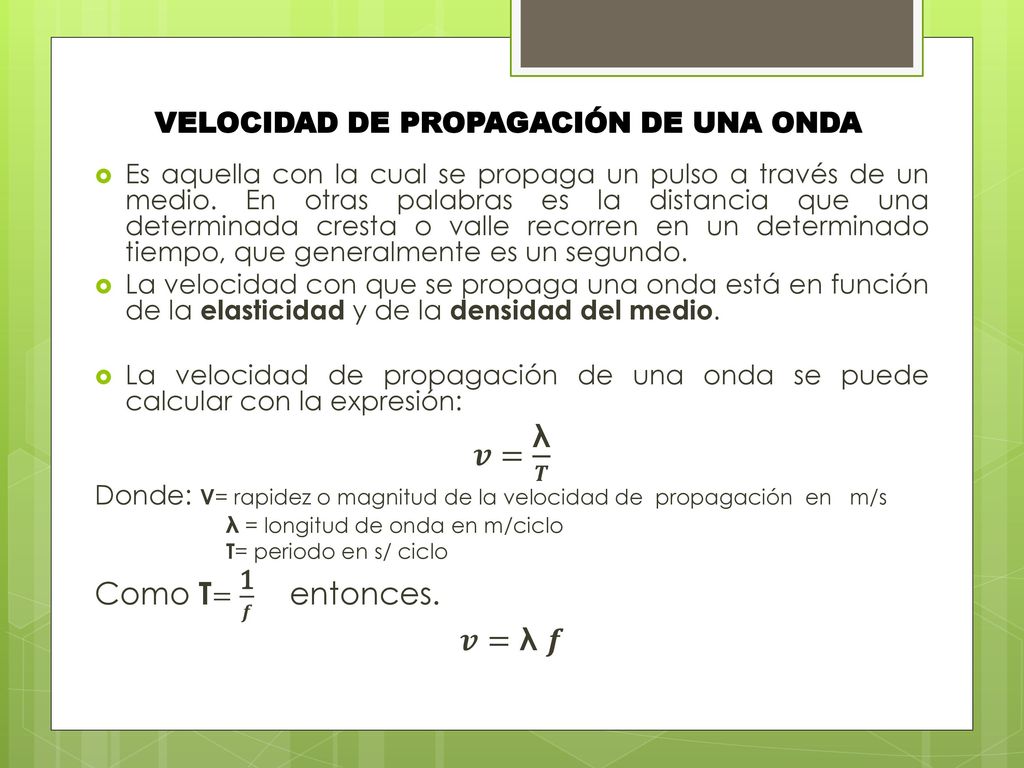

10 VELOCIDAD DE PROPAGACIÓN DE UNA ONDA
Es aquella con la cual se propaga un pulso a través de un medio. En otras palabras es la distancia que una determinada cresta o valle recorren en un determinado tiempo, que generalmente es un segundo. La velocidad con que se propaga una onda está en función de la elasticidad y de la densidad del medio. La velocidad de propagación de una onda se puede calcular con la expresión: 𝒗= λ 𝑻 Donde: V= rapidez o magnitud de la velocidad de propagación en m/s λ = longitud de onda en m/ciclo T= periodo en s/ ciclo Como T= 1 𝒇 entonces. 𝒗= λ 𝒇

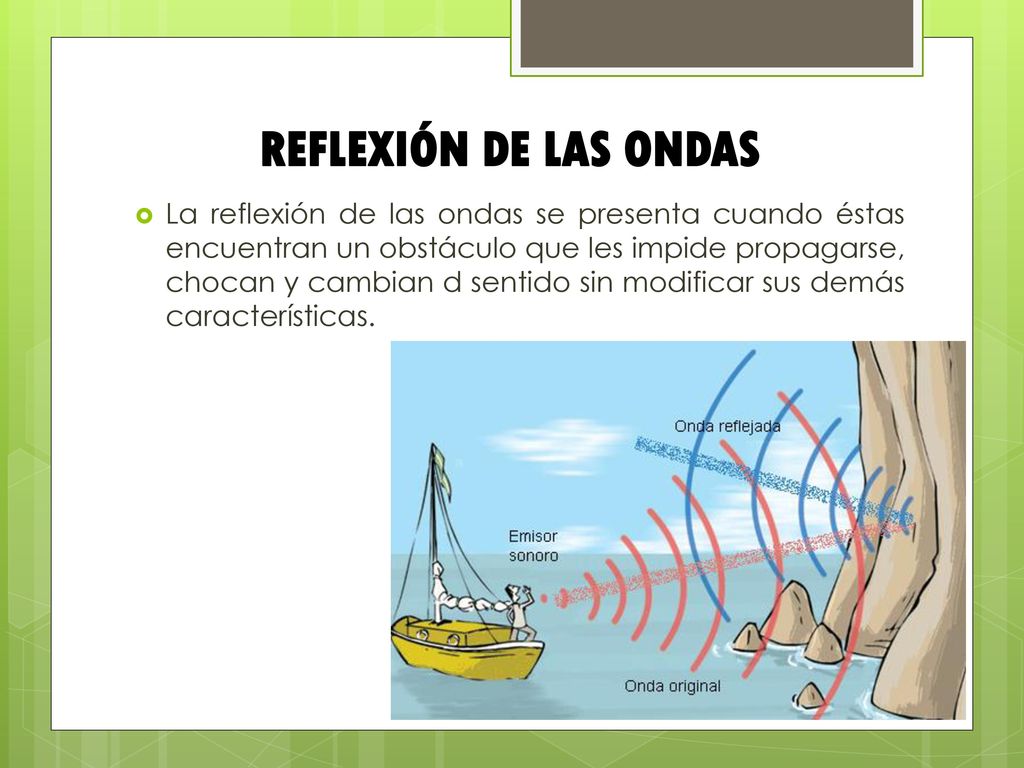

11 REFLEXIÓN DE LAS ONDAS La reflexión de las ondas se presenta cuando éstas encuentran un obstáculo que les impide propagarse, chocan y cambian d sentido sin modificar sus demás características.

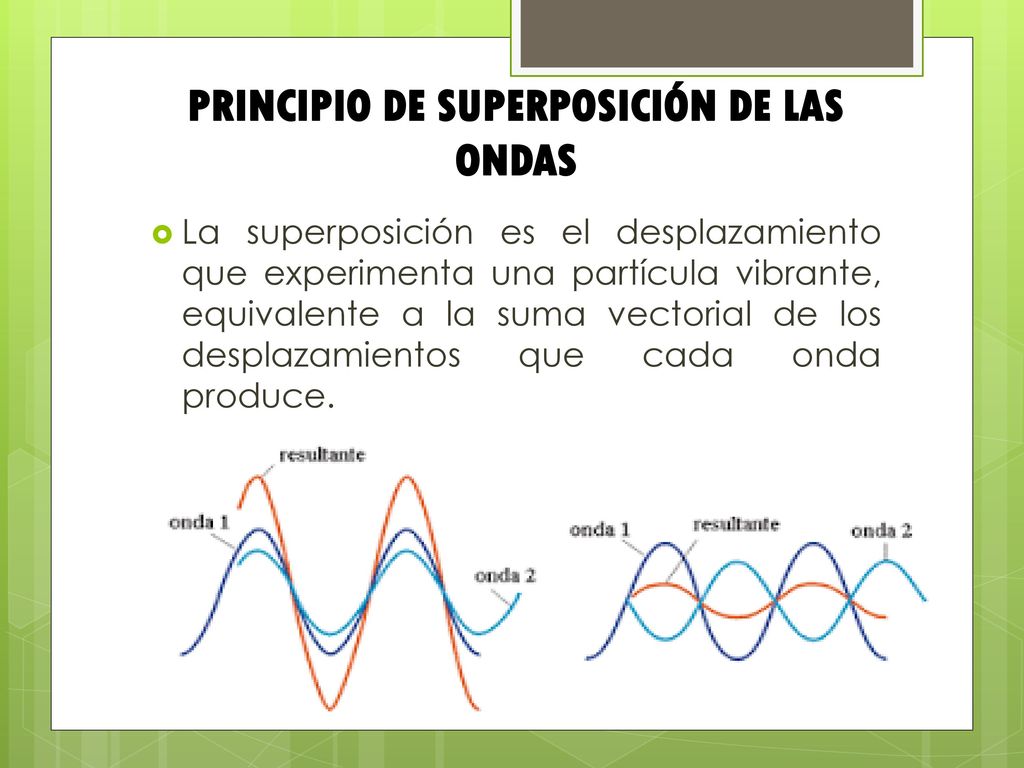

12 PRINCIPIO DE SUPERPOSICIÓN DE LAS ONDAS
La superposición es el desplazamiento que experimenta una partícula vibrante, equivalente a la suma vectorial de los desplazamientos que cada onda produce.

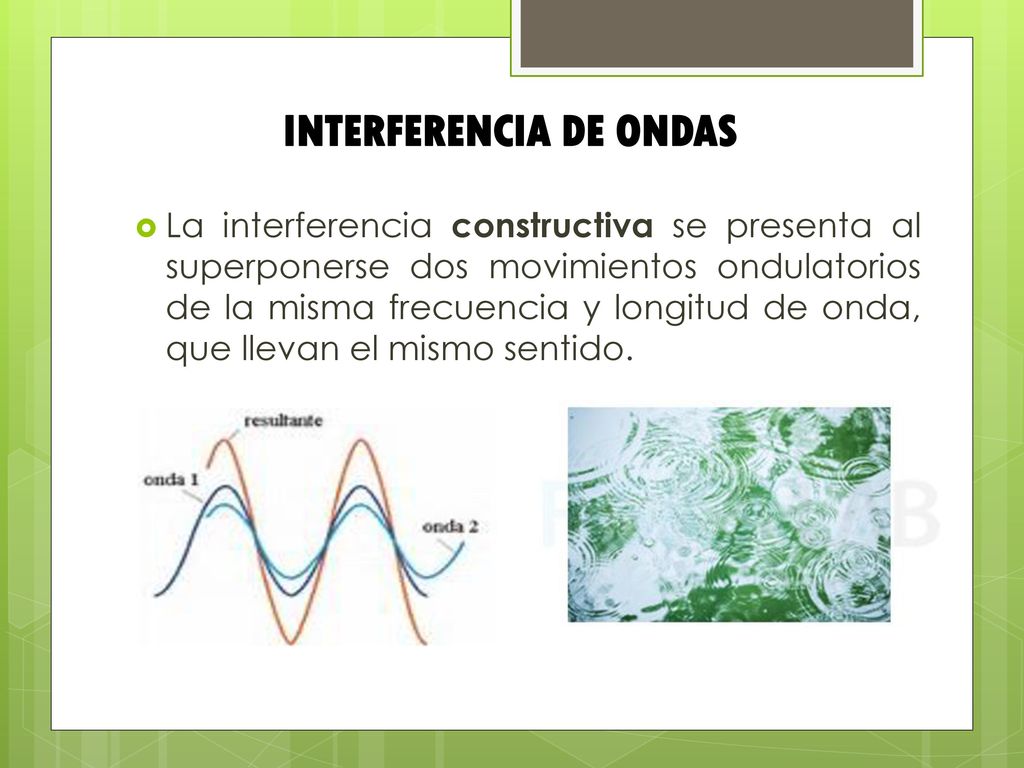

13 INTERFERENCIA DE ONDAS
La interferencia constructiva se presenta al superponerse dos movimientos ondulatorios de la misma frecuencia y longitud de onda, que llevan el mismo sentido.

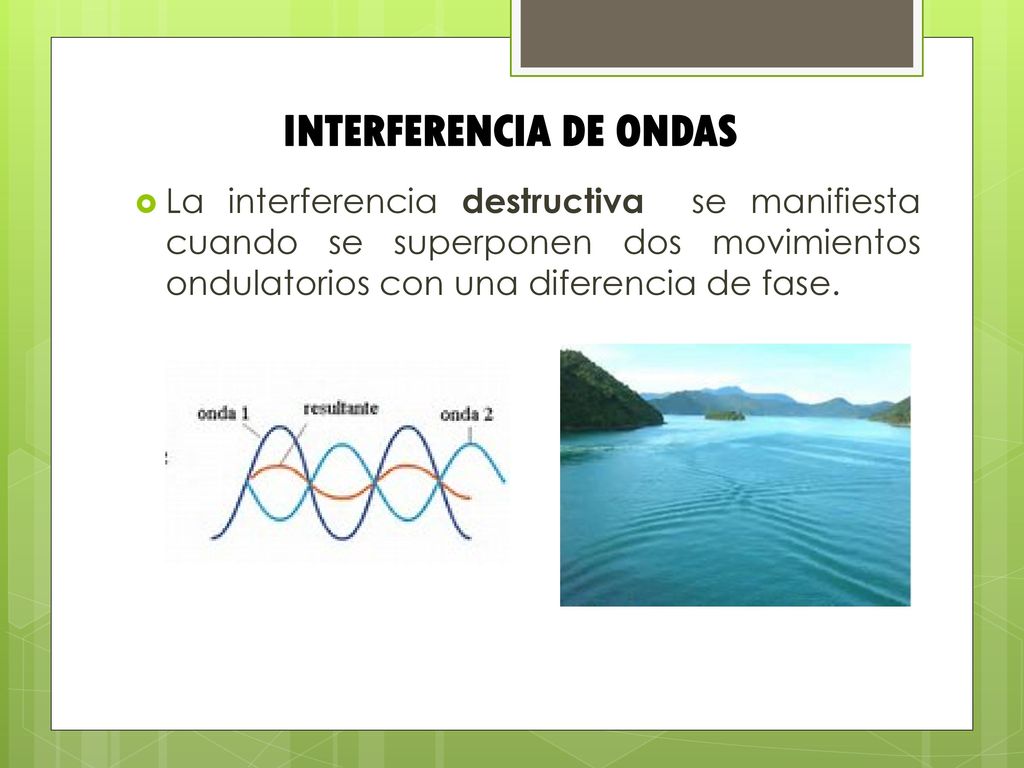

14 INTERFERENCIA DE ONDAS
La interferencia destructiva se manifiesta cuando se superponen dos movimientos ondulatorios con una diferencia de fase.

15 ONDAS ESTACIONARIAS Las ondas estacionarias se producen cuando interfieren dos movimientos ondulatorios de la misma frecuencia y amplitud que se propaga en diferente sentido.

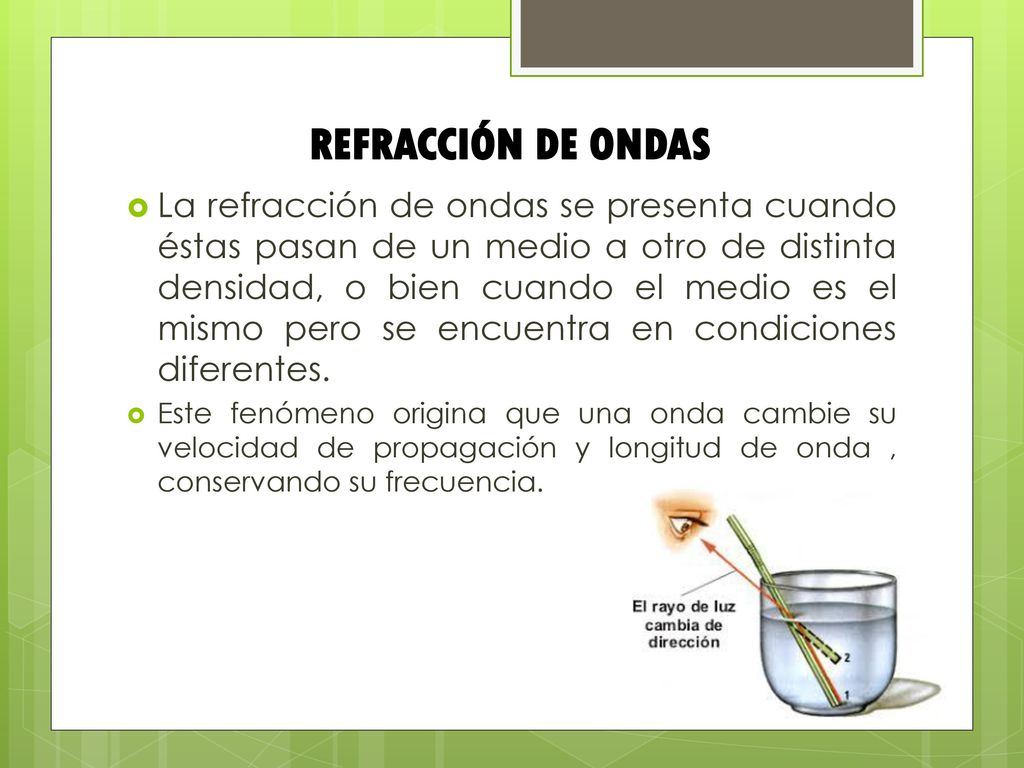

16 REFRACCIÓN DE ONDAS La refracción de ondas se presenta cuando éstas pasan de un medio a otro de distinta densidad, o bien cuando el medio es el mismo pero se encuentra en condiciones diferentes. Este fenómeno origina que una onda cambie su velocidad de propagación y longitud de onda , conservando su frecuencia.

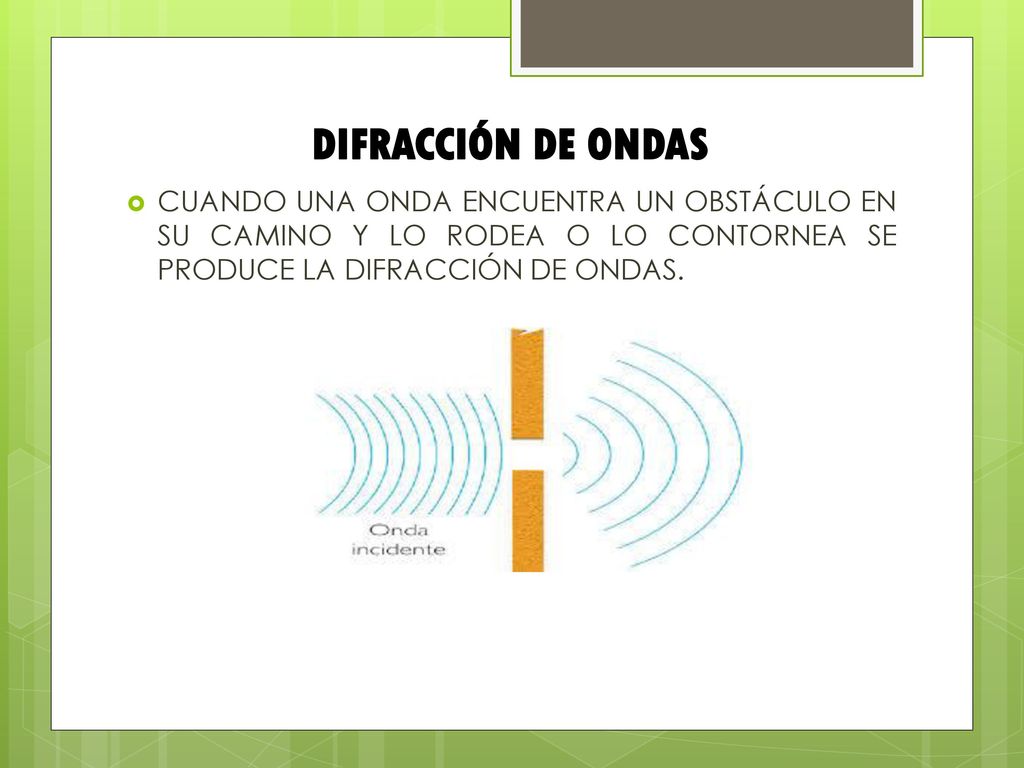

17 DIFRACCIÓN DE ONDAS CUANDO UNA ONDA ENCUENTRA UN OBSTÁCULO EN SU CAMINO Y LO RODEA O LO CONTORNEA SE PRODUCE LA DIFRACCIÓN DE ONDAS.

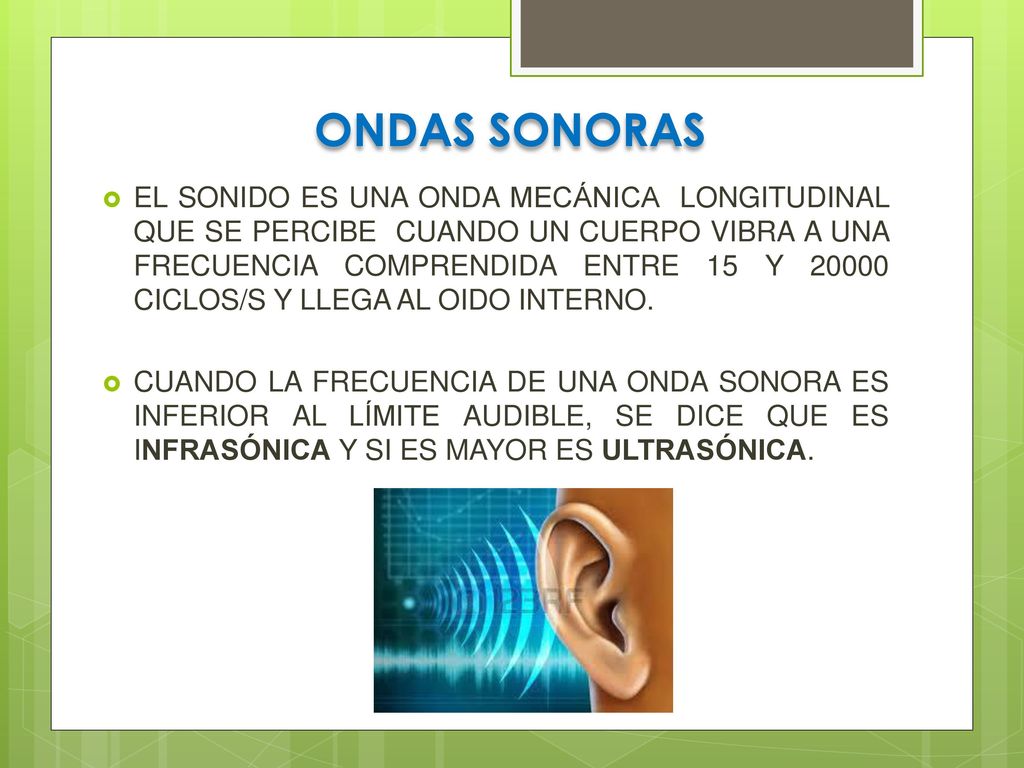

18 ONDAS SONORAS EL SONIDO ES UNA ONDA MECÁNICA LONGITUDINAL QUE SE PERCIBE CUANDO UN CUERPO VIBRA A UNA FRECUENCIA COMPRENDIDA ENTRE 15 Y CICLOS/S Y LLEGA AL OIDO INTERNO. CUANDO LA FRECUENCIA DE UNA ONDA SONORA ES INFERIOR AL LÍMITE AUDIBLE, SE DICE QUE ES INFRASÓNICA Y SI ES MAYOR ES ULTRASÓNICA.

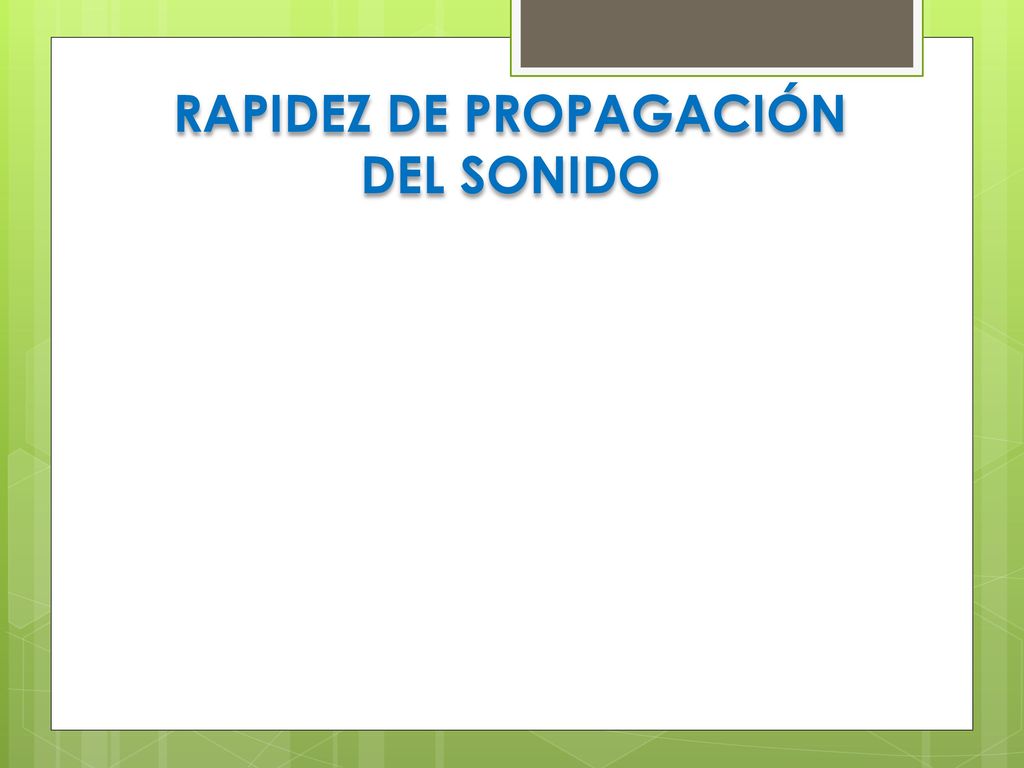

19 RAPIDEZ DE PROPAGACIÓN DEL SONIDO
