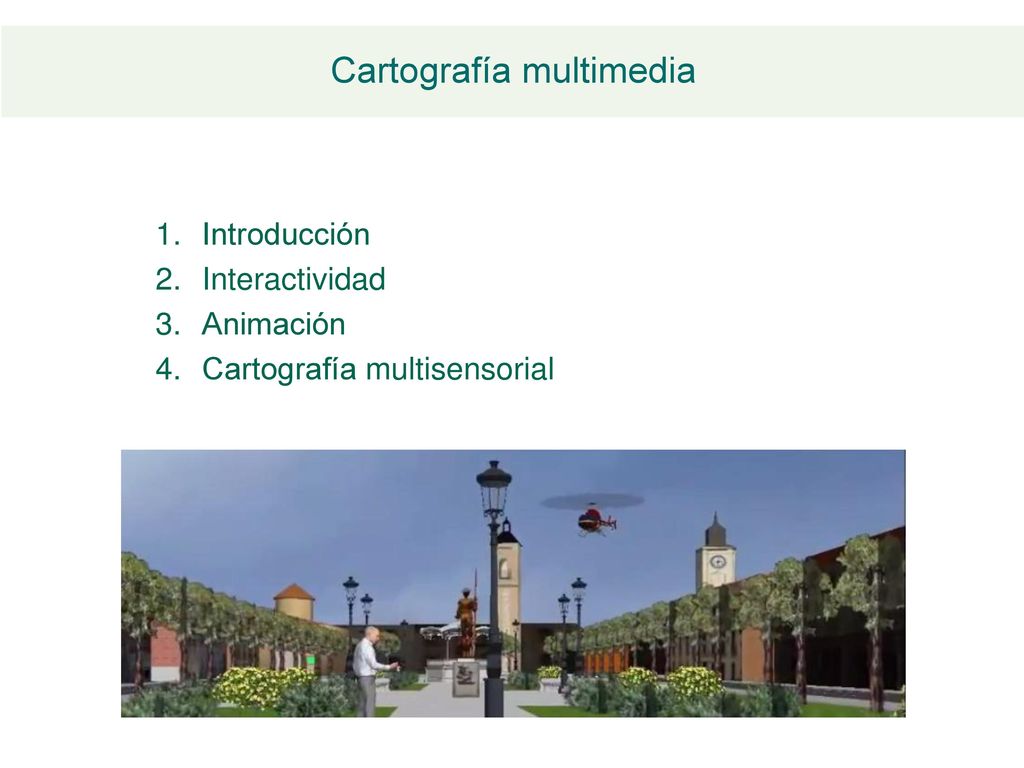

1 Cartografía multimedia
Introducción Interactividad Animación Cartografía multisensorial

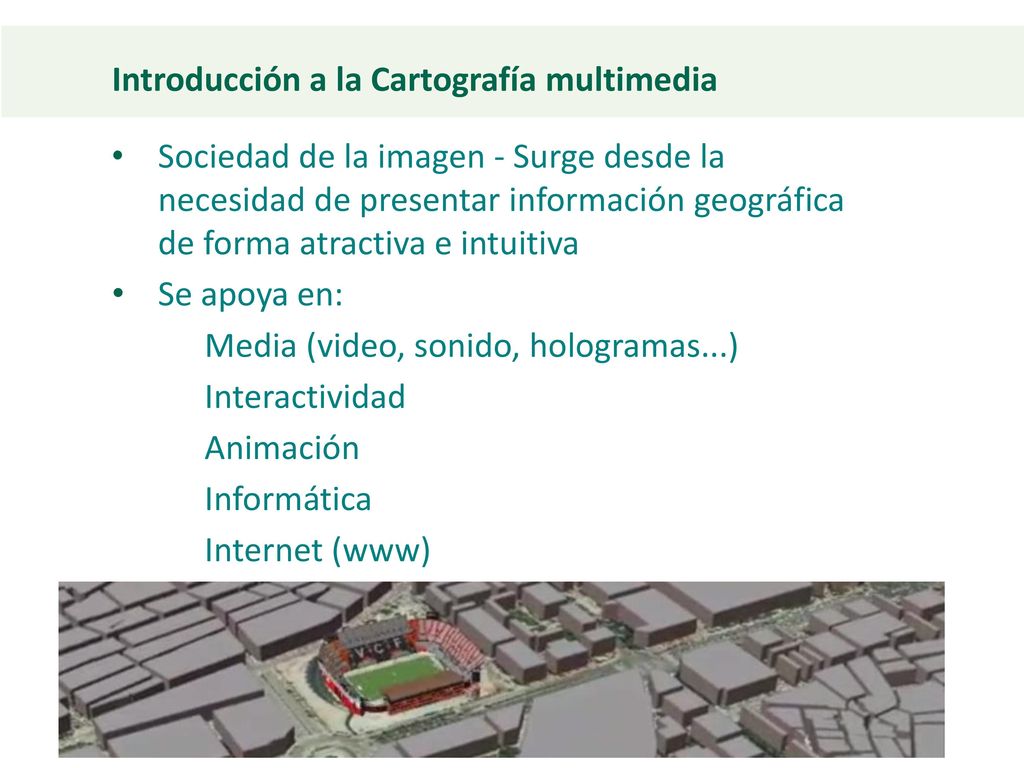

2 Introducción a la Cartografía multimedia
Sociedad de la imagen - Surge desde la necesidad de presentar información geográfica de forma atractiva e intuitiva Se apoya en: Media (video, sonido, hologramas...) Interactividad Animación Informática Internet (www)

3 Multimedia tools in GIS teaching and learning
GISTutor.com (Vancouver) GISWEB ESRI Virtual Campus GISTutor Present ArcDEMO Past 4/26

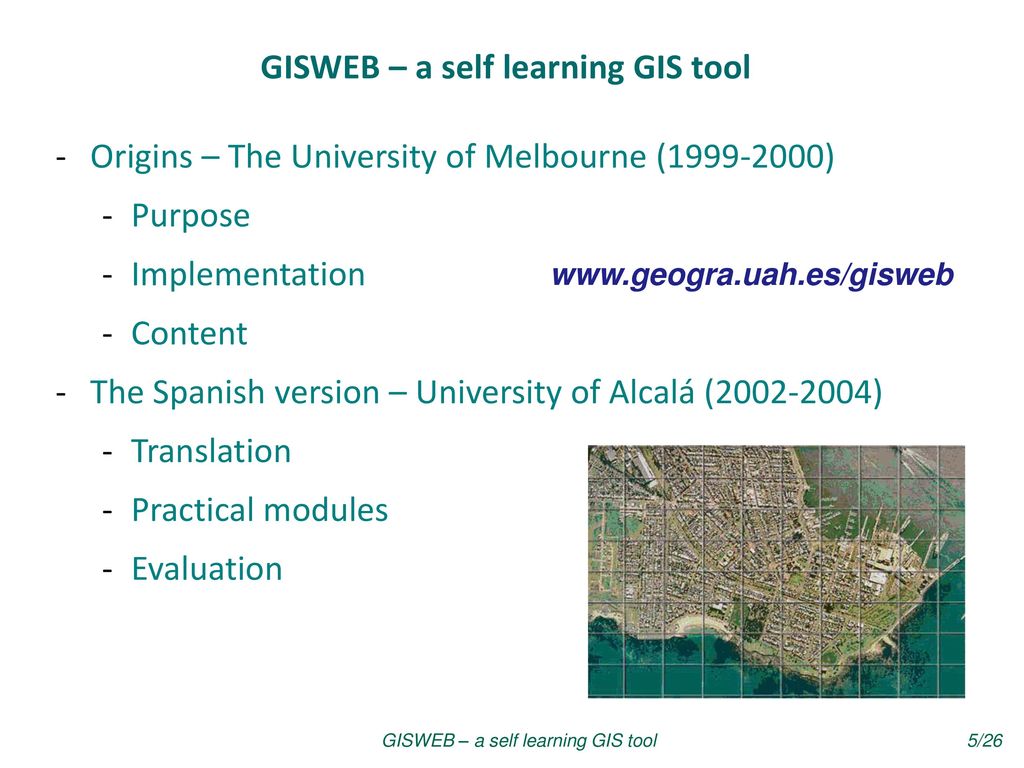

4 GISWEB – a self learning GIS tool
Origins – The University of Melbourne ( ) Purpose Implementation Content The Spanish version – University of Alcalá ( ) Translation Practical modules Evaluation GISWEB – a self learning GIS tool 5/26

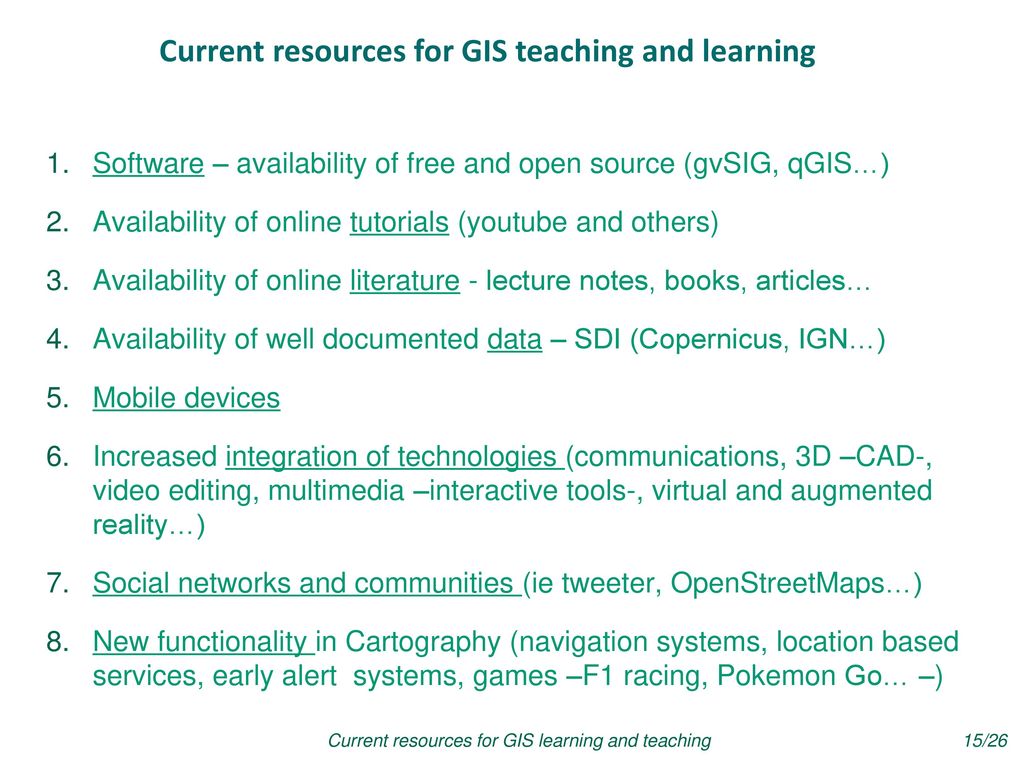

5 Current resources for GIS teaching and learning
Software – availability of free and open source (gvSIG, qGIS…) Availability of online tutorials (youtube and others) Availability of online literature - lecture notes, books, articles… Availability of well documented data – SDI (Copernicus, IGN…) Mobile devices Increased integration of technologies (communications, 3D –CAD-, video editing, multimedia –interactive tools-, virtual and augmented reality…) Social networks and communities (ie tweeter, OpenStreetMaps…) New functionality in Cartography (navigation systems, location based services, early alert systems, games –F1 racing, Pokemon Go… –) Current resources for GIS learning and teaching 15/26

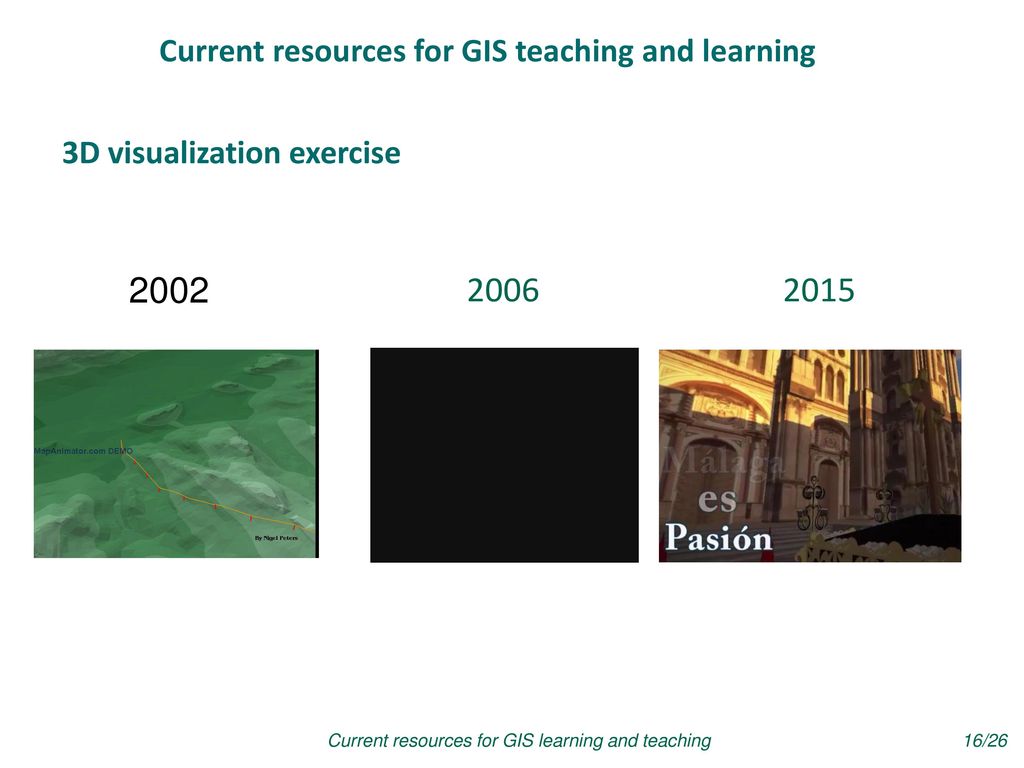

6 Current resources for GIS teaching and learning
3D visualization exercise 2002 2006 2015 Current resources for GIS learning and teaching 16/26

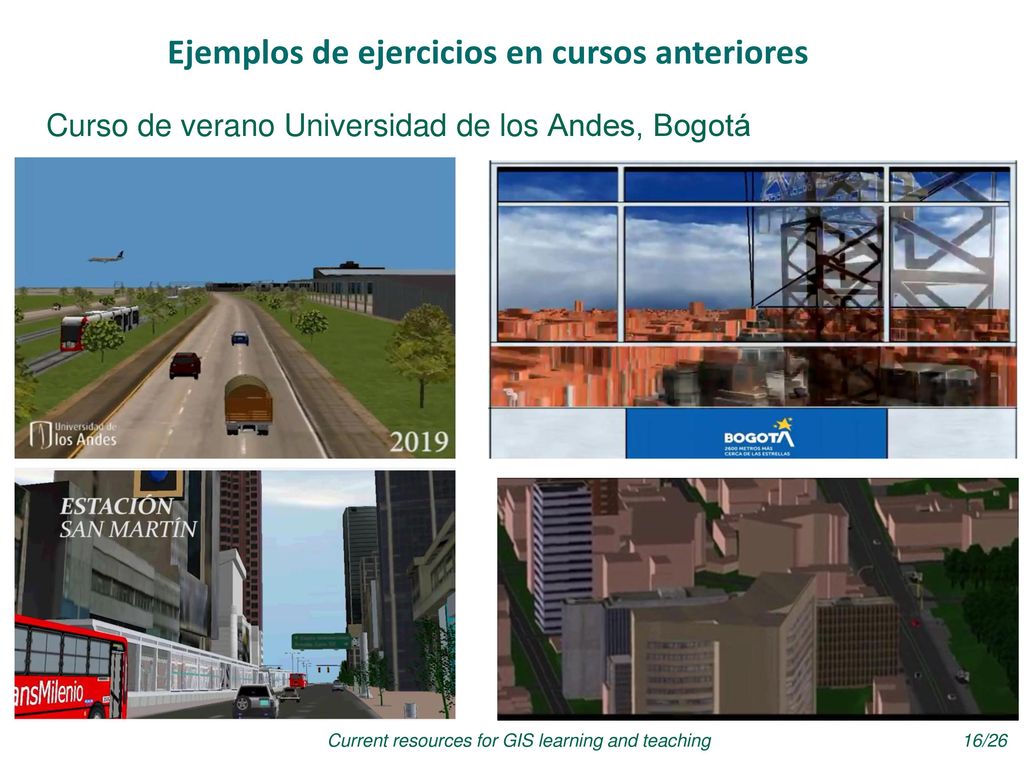

7 Ejemplos de ejercicios en cursos anteriores
Curso de verano Universidad de los Andes, Bogotá Current resources for GIS learning and teaching 16/26

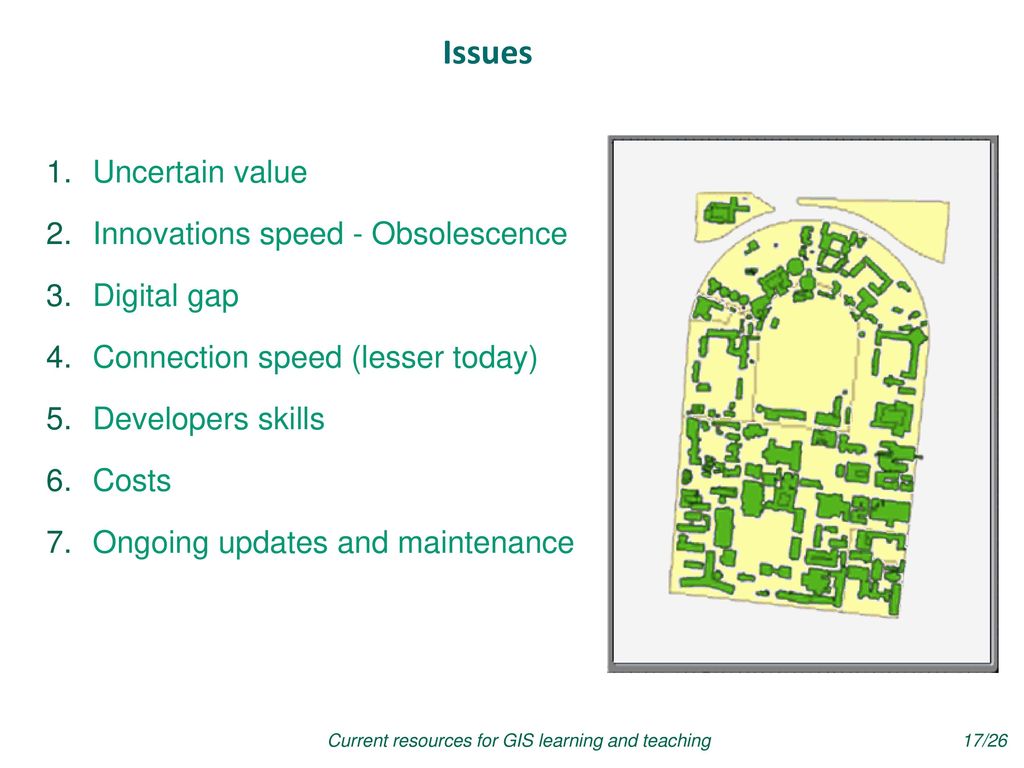

8 Current resources for GIS learning and teaching
Issues Uncertain value Innovations speed - Obsolescence Digital gap Connection speed (lesser today) Developers skills Costs Ongoing updates and maintenance Current resources for GIS learning and teaching 17/26

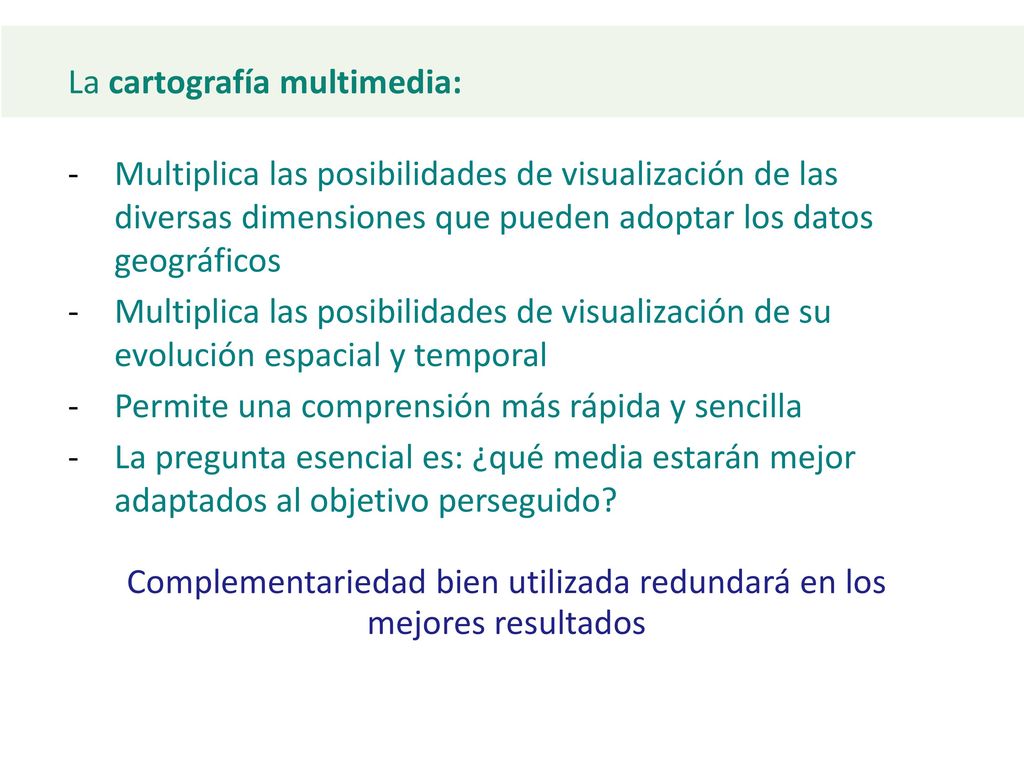

9 Complementariedad bien utilizada redundará en los mejores resultados
La cartografía multimedia: Multiplica las posibilidades de visualización de las diversas dimensiones que pueden adoptar los datos geográficos Multiplica las posibilidades de visualización de su evolución espacial y temporal Permite una comprensión más rápida y sencilla La pregunta esencial es: ¿qué media estarán mejor adaptados al objetivo perseguido? Complementariedad bien utilizada redundará en los mejores resultados

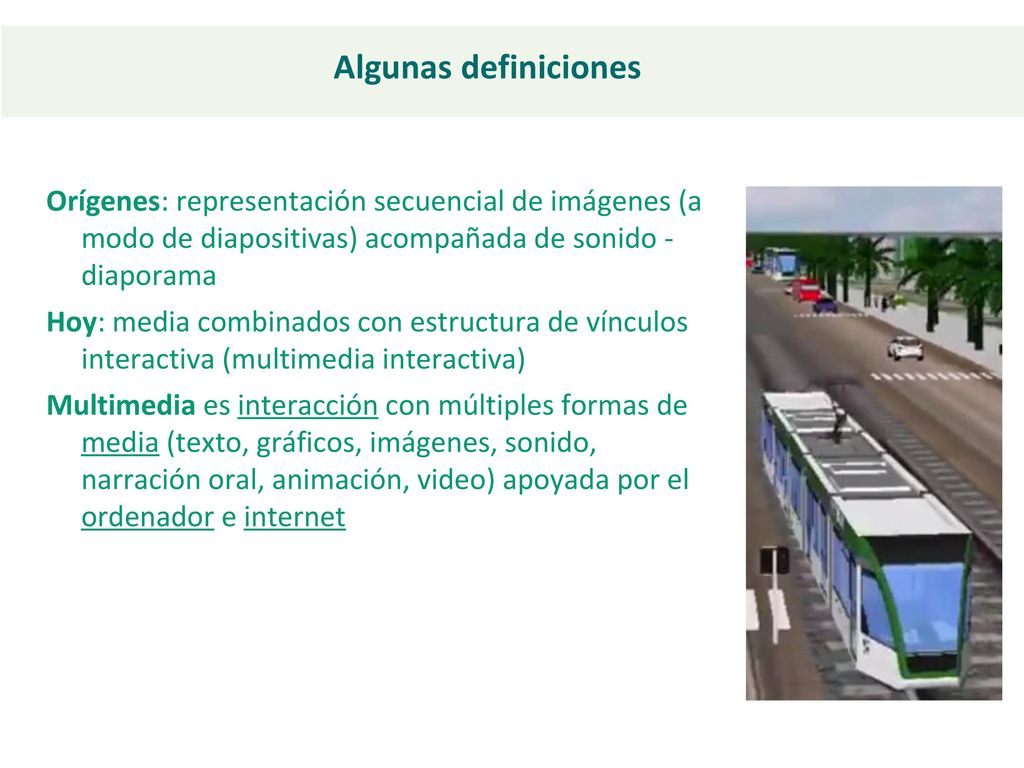

10 Algunas definiciones Orígenes: representación secuencial de imágenes (a modo de diapositivas) acompañada de sonido - diaporama Hoy: media combinados con estructura de vínculos interactiva (multimedia interactiva) Multimedia es interacción con múltiples formas de media (texto, gráficos, imágenes, sonido, narración oral, animación, video) apoyada por el ordenador e internet

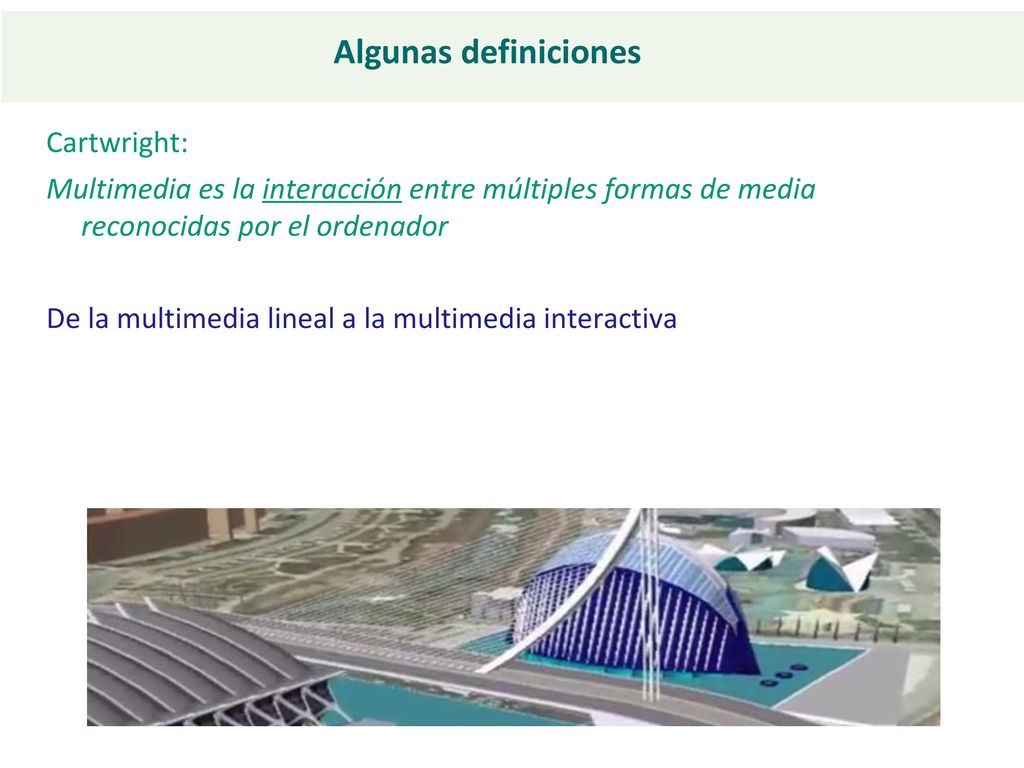

11 Algunas definiciones Cartwright: Multimedia es la interacción entre múltiples formas de media reconocidas por el ordenador De la multimedia lineal a la multimedia interactiva

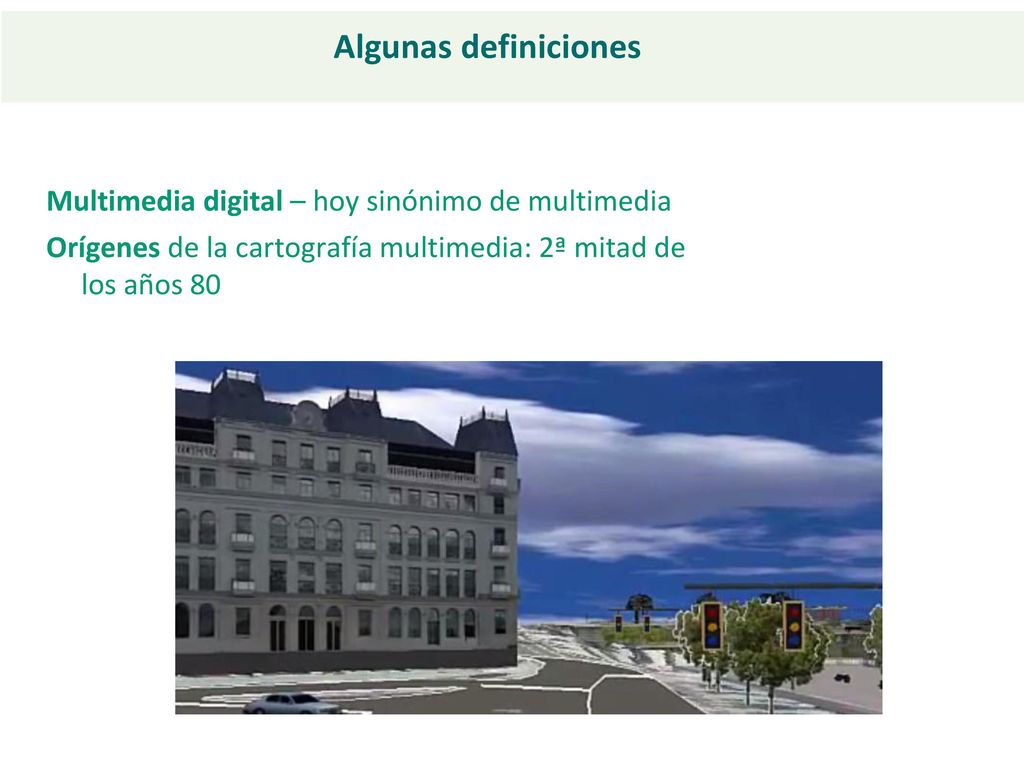

12 Algunas definiciones Multimedia digital – hoy sinónimo de multimedia Orígenes de la cartografía multimedia: 2ª mitad de los años 80

13 4.1 Interactividad Hipertexto y sus corolarios El hipertexto permite:
Relacionar los objetos entre ellos y con las entidades que los describen Desplazamiento no lineal entre un corpus de información Interactividad: Definida como un conjunto de nodos conectados entre sí por vínculos indiferenciados (Raper, 1991). Los nodos pueden estar constituidos por cualquier tipo de elemento (textual, gráficos, sonoro…)

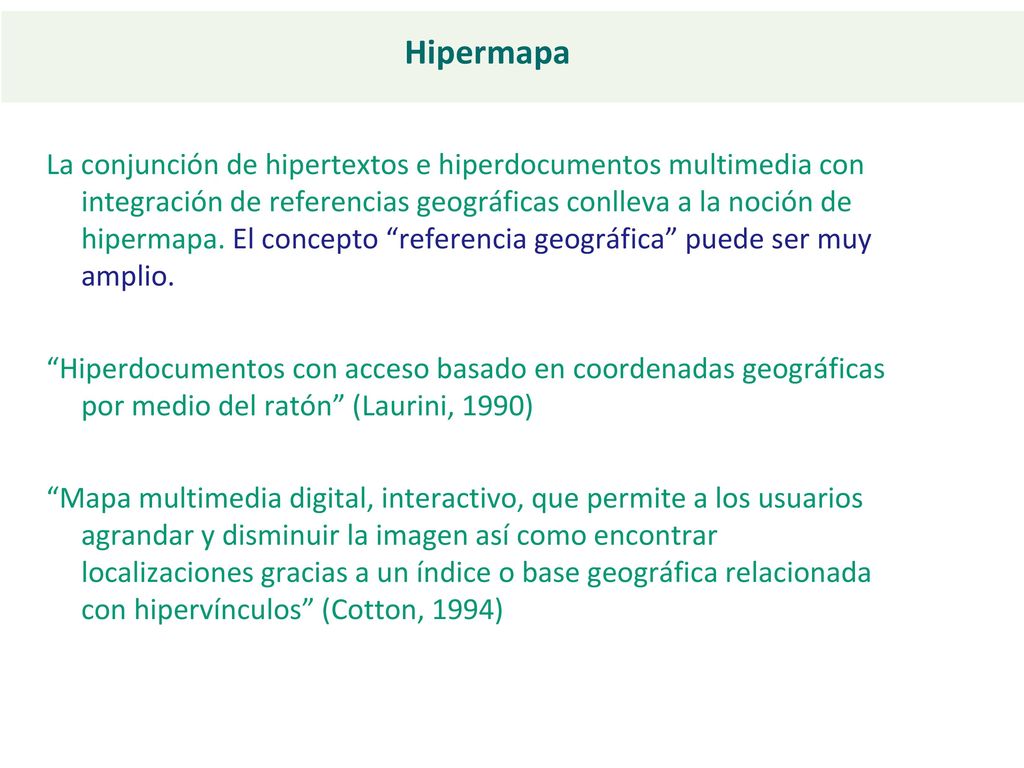

14 Hipermapa La conjunción de hipertextos e hiperdocumentos multimedia con integración de referencias geográficas conlleva a la noción de hipermapa. El concepto “referencia geográfica” puede ser muy amplio. “Hiperdocumentos con acceso basado en coordenadas geográficas por medio del ratón” (Laurini, 1990) “Mapa multimedia digital, interactivo, que permite a los usuarios agrandar y disminuir la imagen así como encontrar localizaciones gracias a un índice o base geográfica relacionada con hipervínculos” (Cotton, 1994)

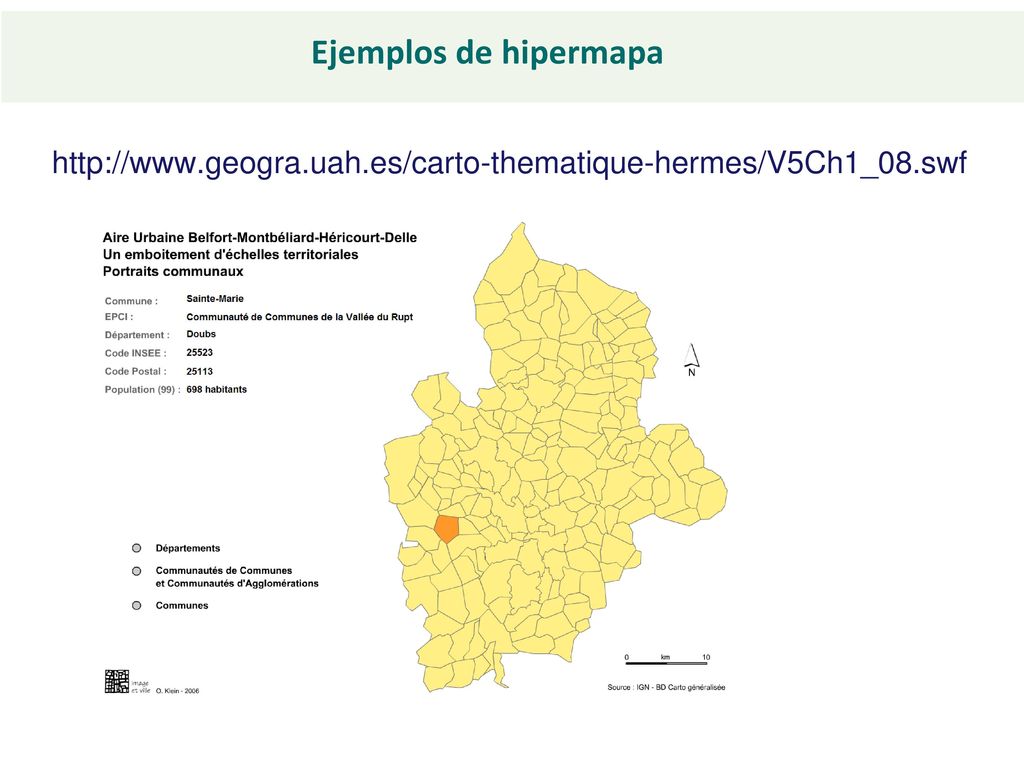

15 Ejemplos de hipermapa

16 La cartografía multimedia se apoya sobre 5 constantes (Peterson, 1999)
Inadecuación del papel como soporte para la cartografía (representación y comunicación de entornos espaciales) Dificultades asociadas a la producción y a la distribución de mapas en papel Dificultades de utilización e interpretación en usuarios no educados en cartografía Valor intrínseco de la multimedia y creencia generalizada de que mejora la transmisión de conocimientos Obligación de los cartógrafos de comunicar información espacial de la forma más eficaz posible

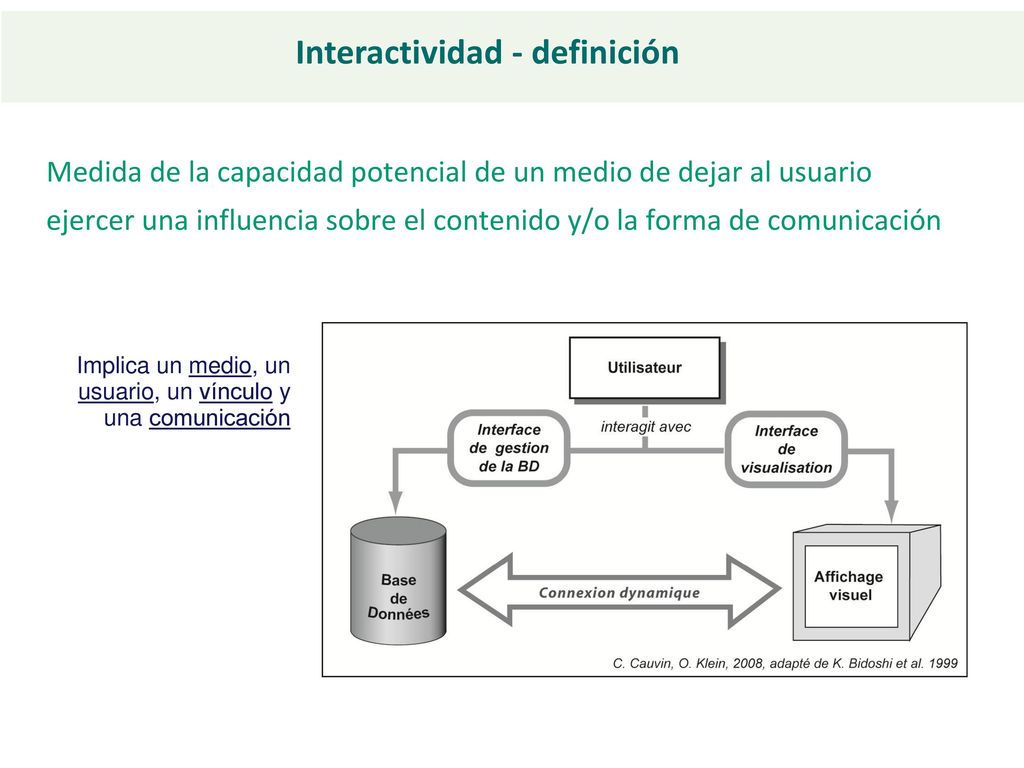

17 Interactividad - definición
Medida de la capacidad potencial de un medio de dejar al usuario ejercer una influencia sobre el contenido y/o la forma de comunicación Implica un medio, un usuario, un vínculo y una comunicación

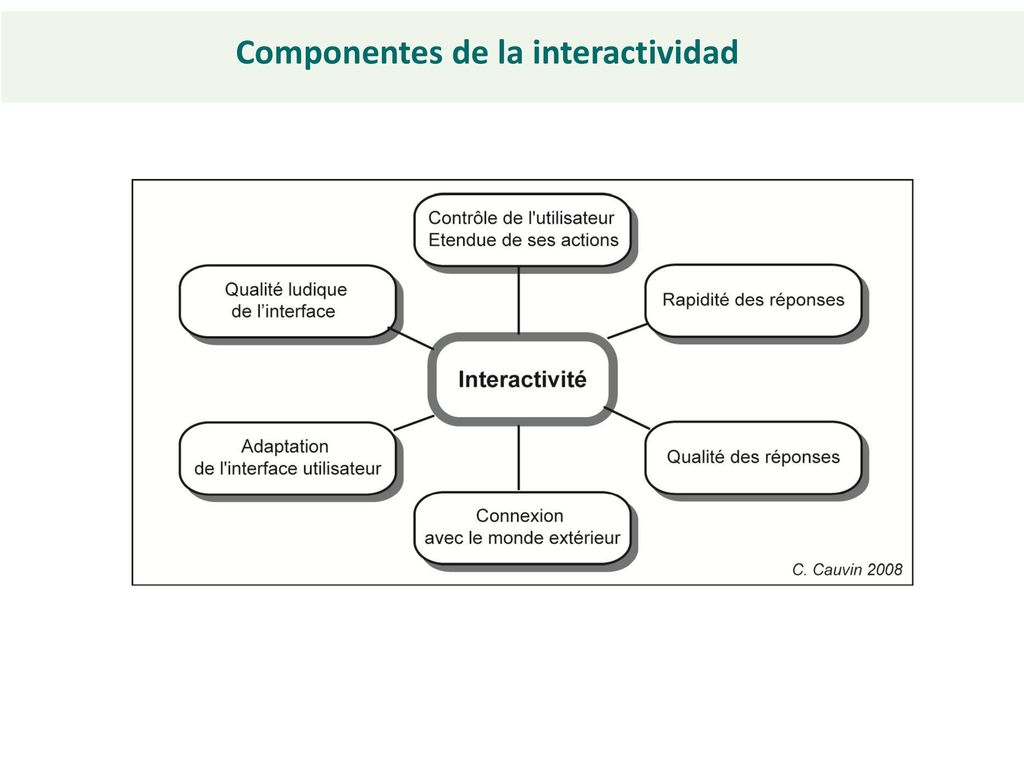

18 Componentes de la interactividad

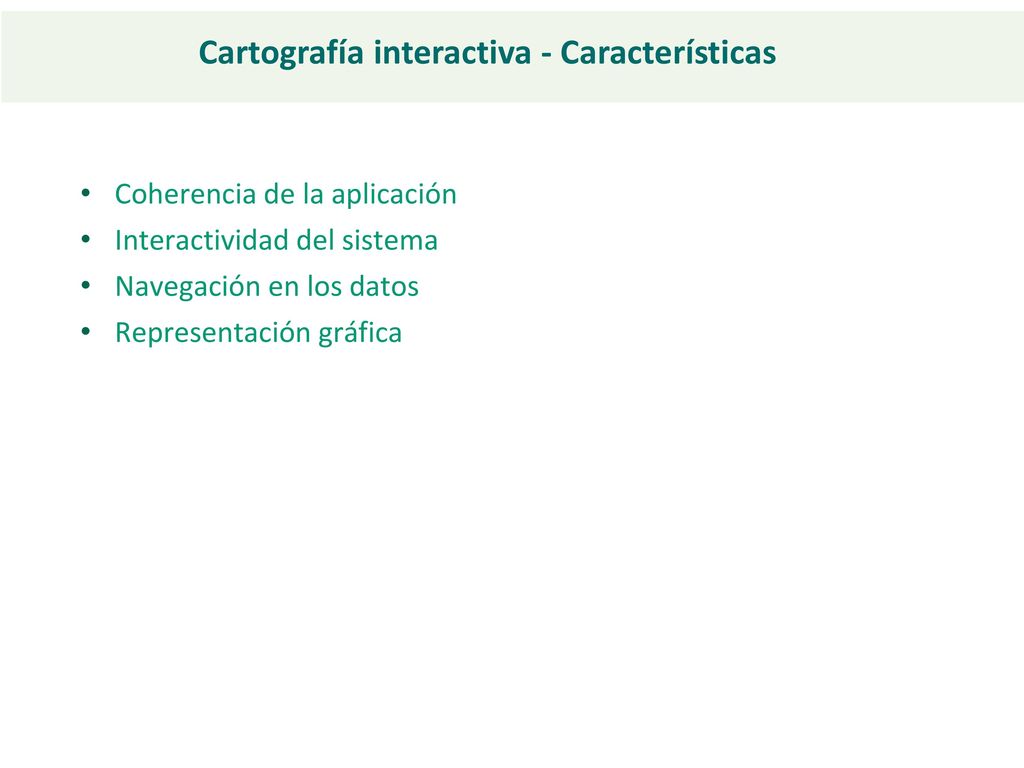

19 Cartografía interactiva - Características
Coherencia de la aplicación Interactividad del sistema Navegación en los datos Representación gráfica

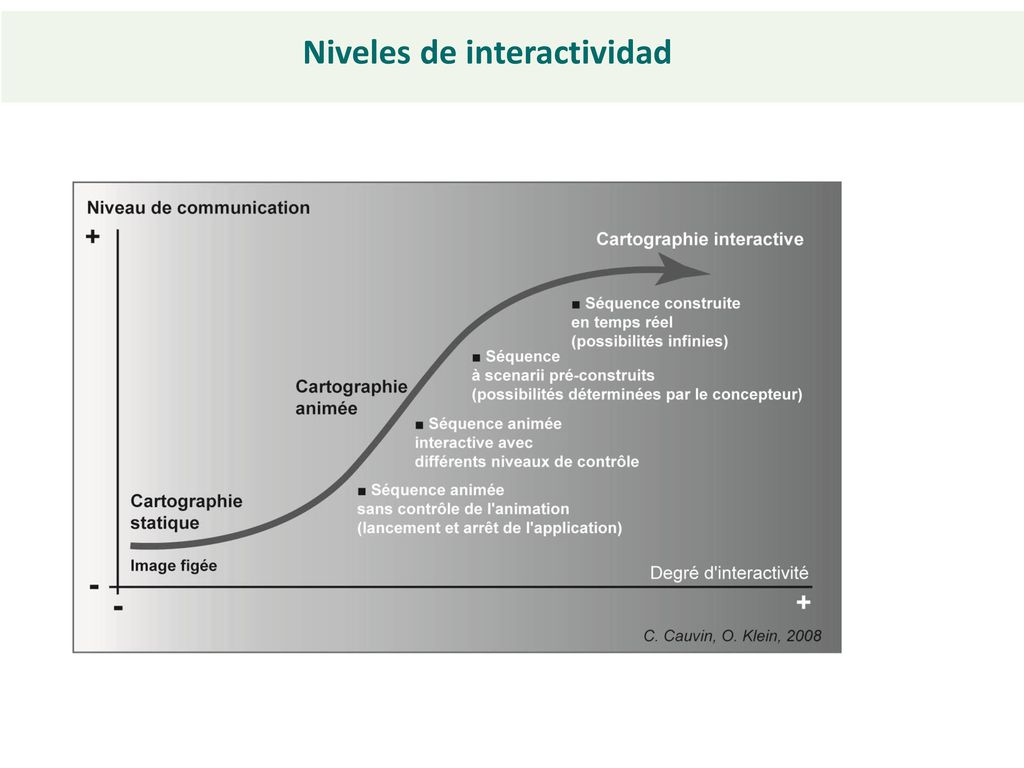

20 Niveles de interactividad

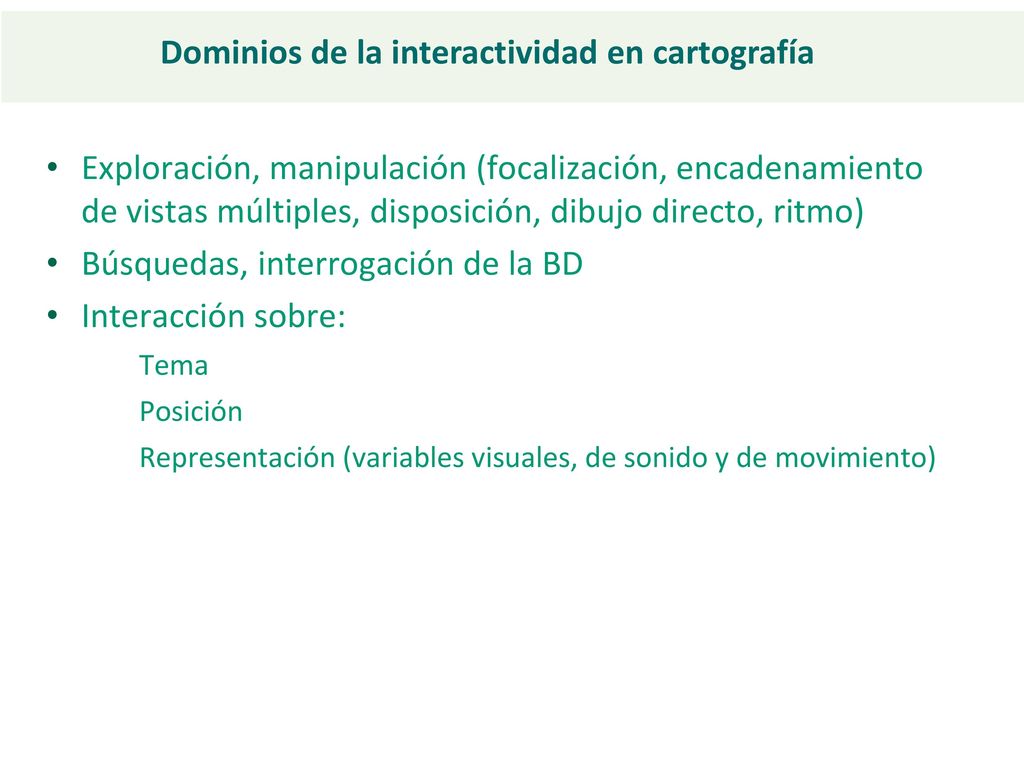

21 Dominios de la interactividad en cartografía
Exploración, manipulación (focalización, encadenamiento de vistas múltiples, disposición, dibujo directo, ritmo) Búsquedas, interrogación de la BD Interacción sobre: Tema Posición Representación (variables visuales, de sonido y de movimiento)

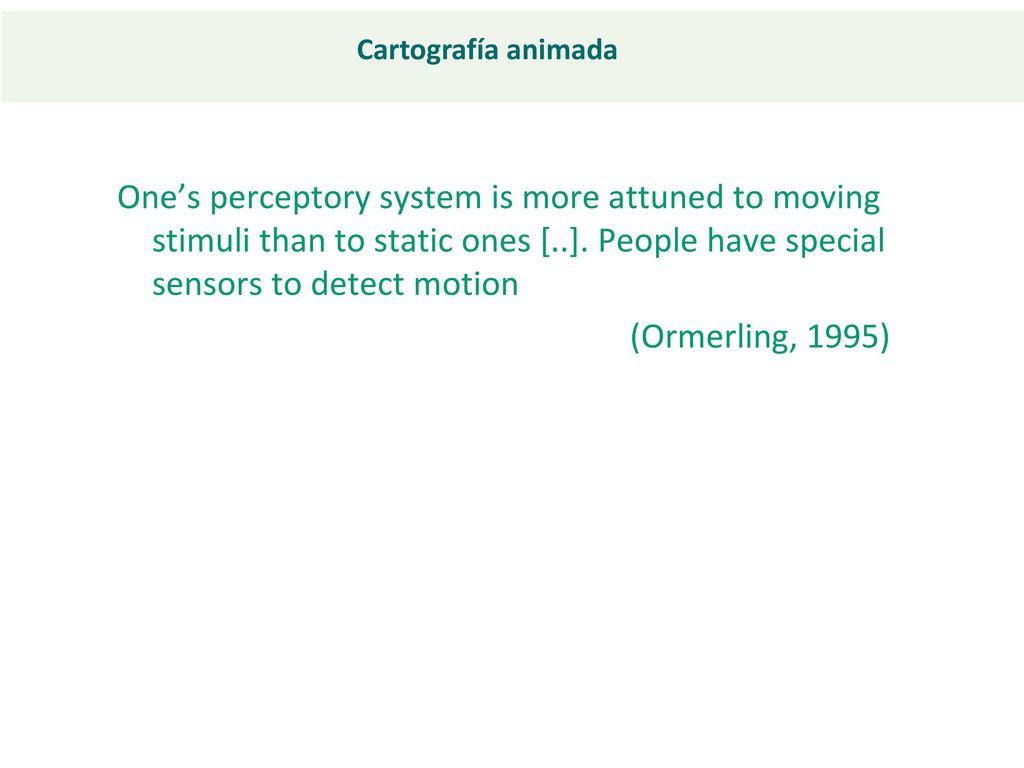

22 Cartografía animada One’s perceptory system is more attuned to moving stimuli than to static ones [..]. People have special sensors to detect motion (Ormerling, 1995)

23 La animación constituye una nueva rama de la Cartografía, a pesar de que el cine tenga más de cien años Revolución digital

24 Primer mapa animado Anónimo. A la victoria por las armas, Película b/w muda, 10’ 30’’ Establecimiento de comunicación y de producción de los archivos de la Defensa (ECPAD), Ivry-sur-Seine

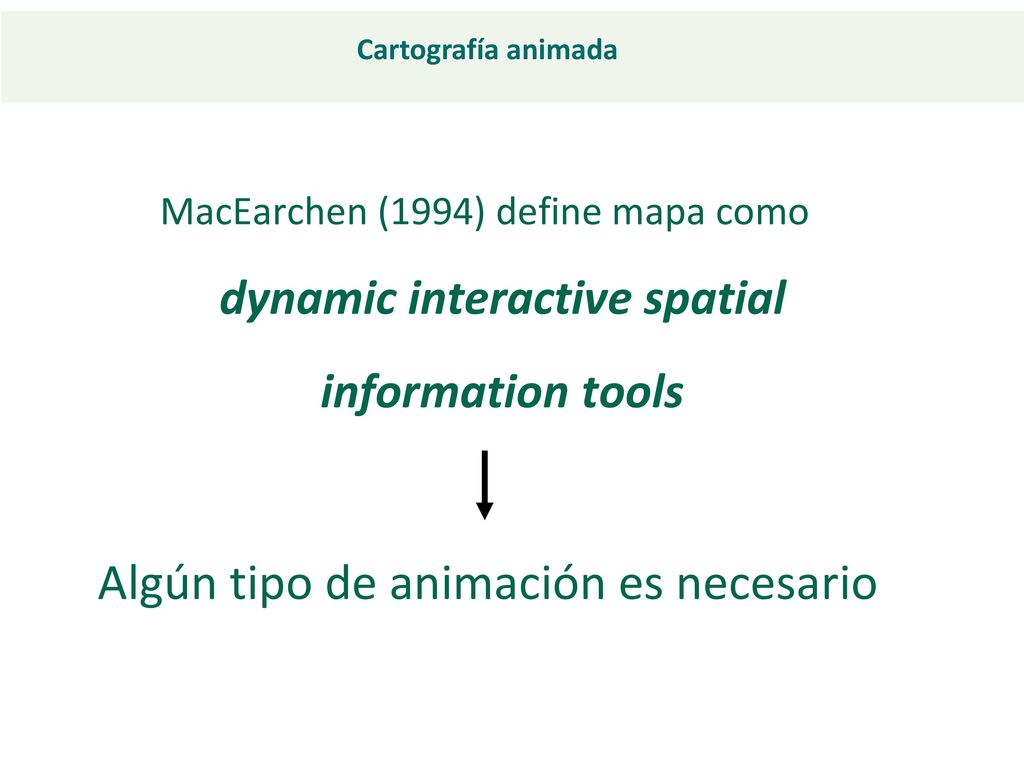

25 Algún tipo de animación es necesario
Cartografía animada MacEarchen (1994) define mapa como dynamic interactive spatial information tools Algún tipo de animación es necesario

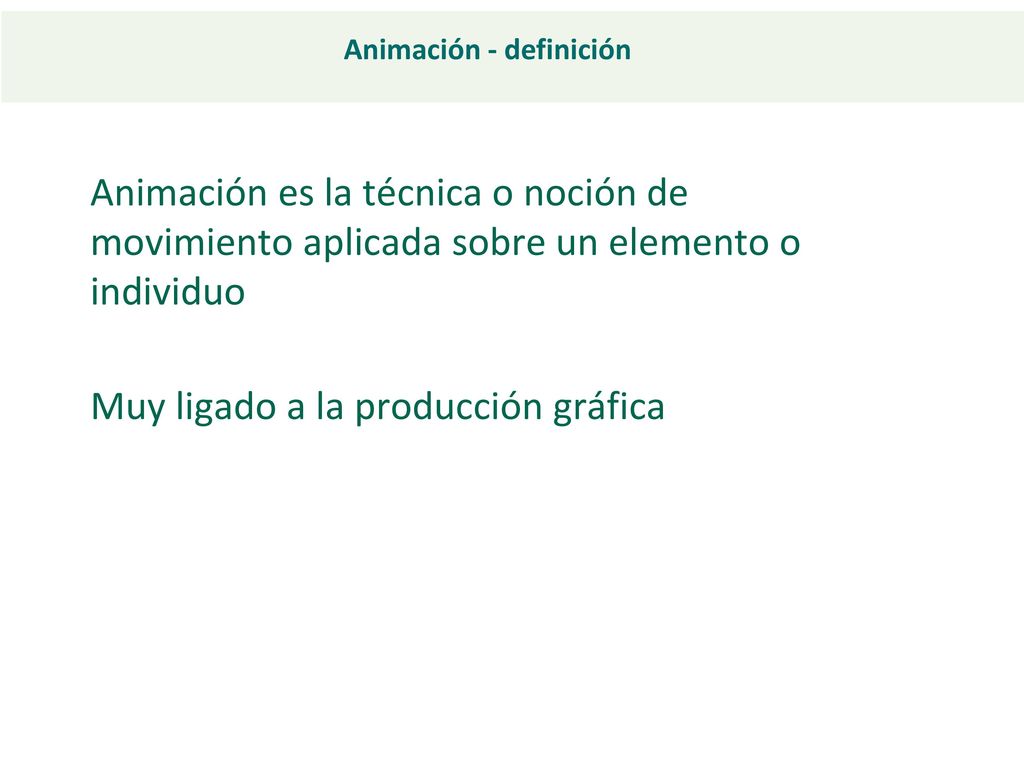

26 Animación - definición
Animación es la técnica o noción de movimiento aplicada sobre un elemento o individuo Muy ligado a la producción gráfica

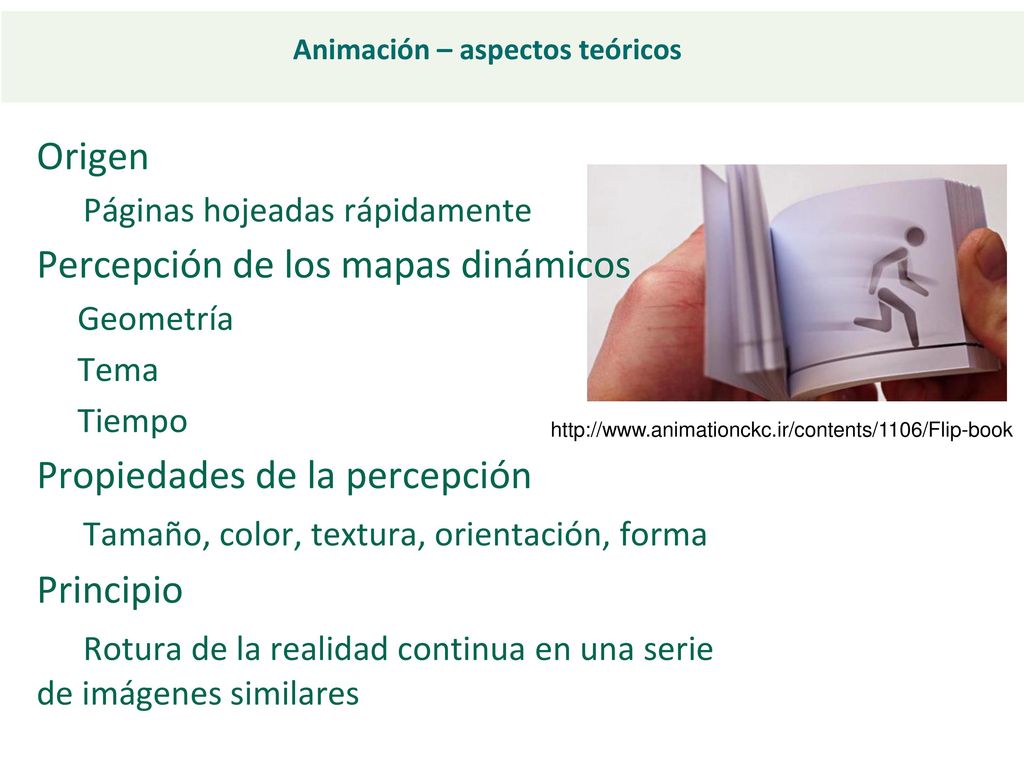

27 Animación – aspectos teóricos
Origen Páginas hojeadas rápidamente Percepción de los mapas dinámicos Geometría Tema Tiempo Propiedades de la percepción Tamaño, color, textura, orientación, forma Principio Rotura de la realidad continua en una serie de imágenes similares

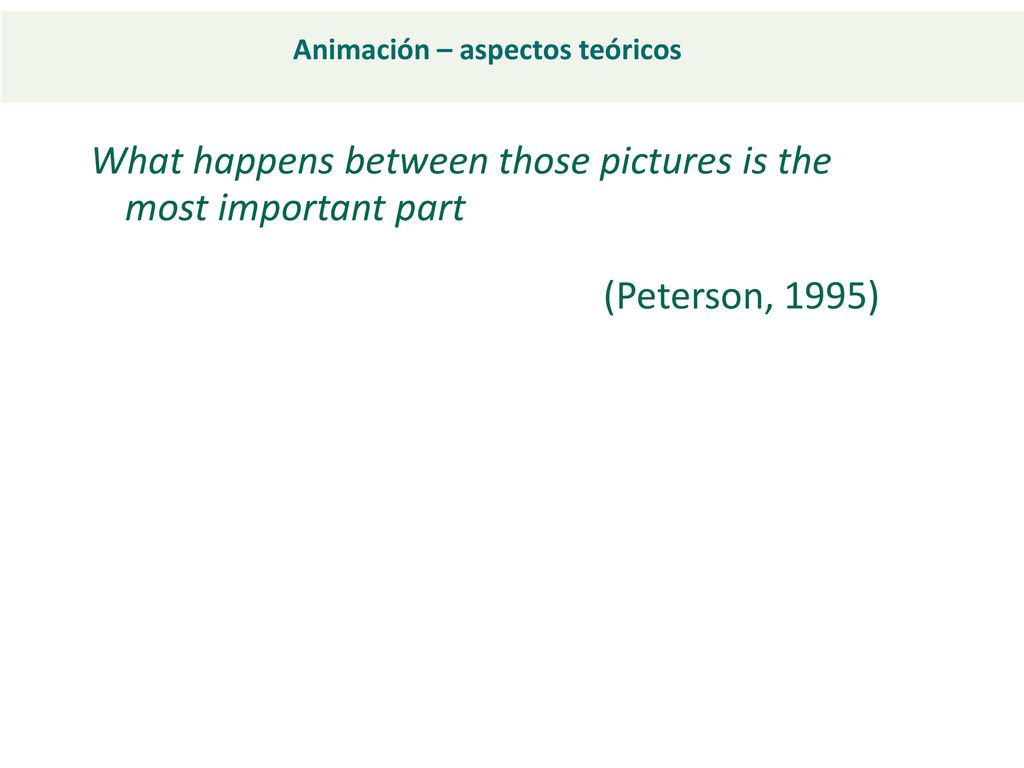

28 Animación – aspectos teóricos
What happens between those pictures is the most important part (Peterson, 1995)

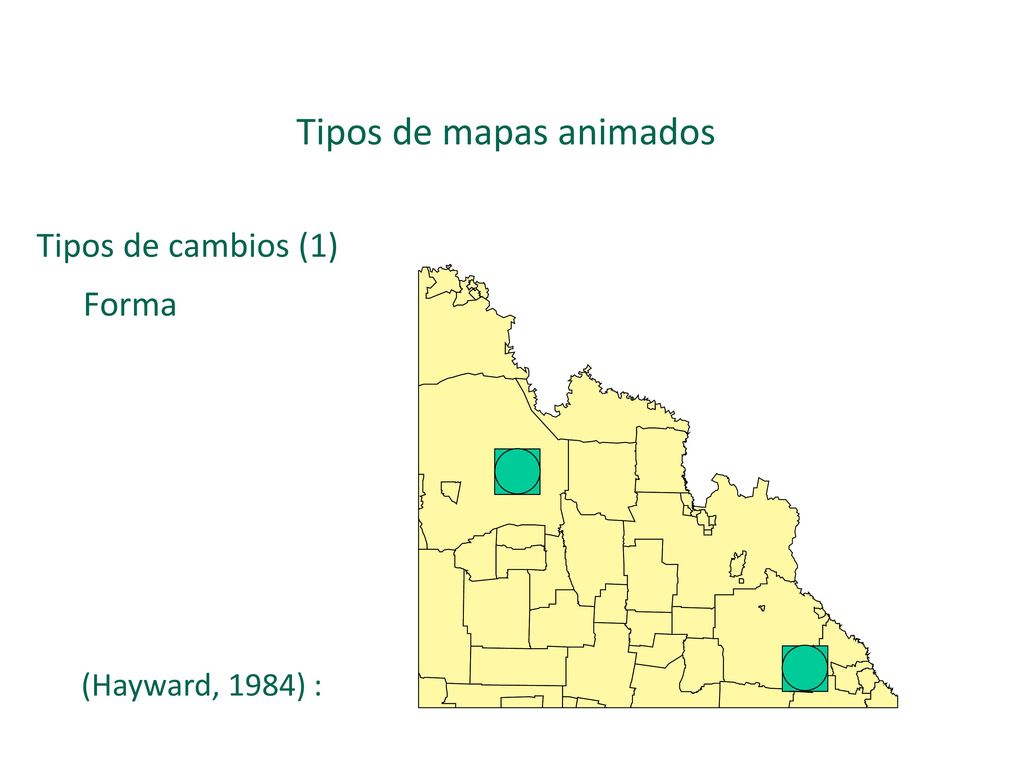

29 Tipos de mapas animados
Tipos de cambios (1) Forma (Hayward, 1984) :

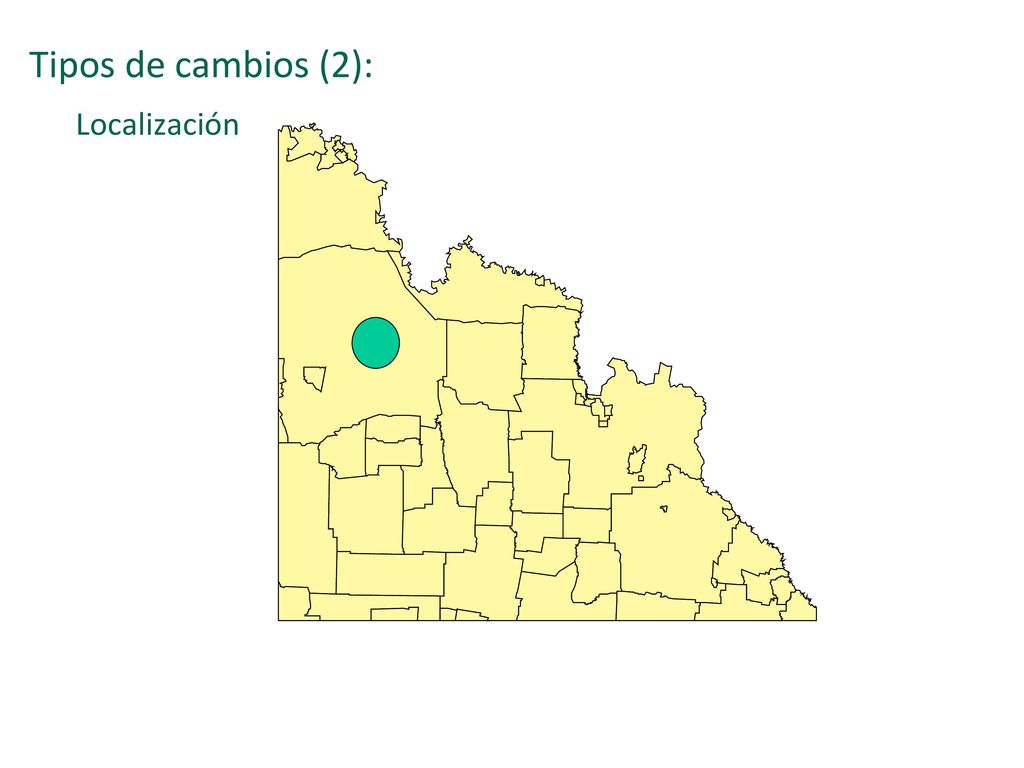

30 Tipos de cambios (2): Localización

31 Tipos de cambios (3): Valor

32 Tipos de cambios (4): Estructura o textura

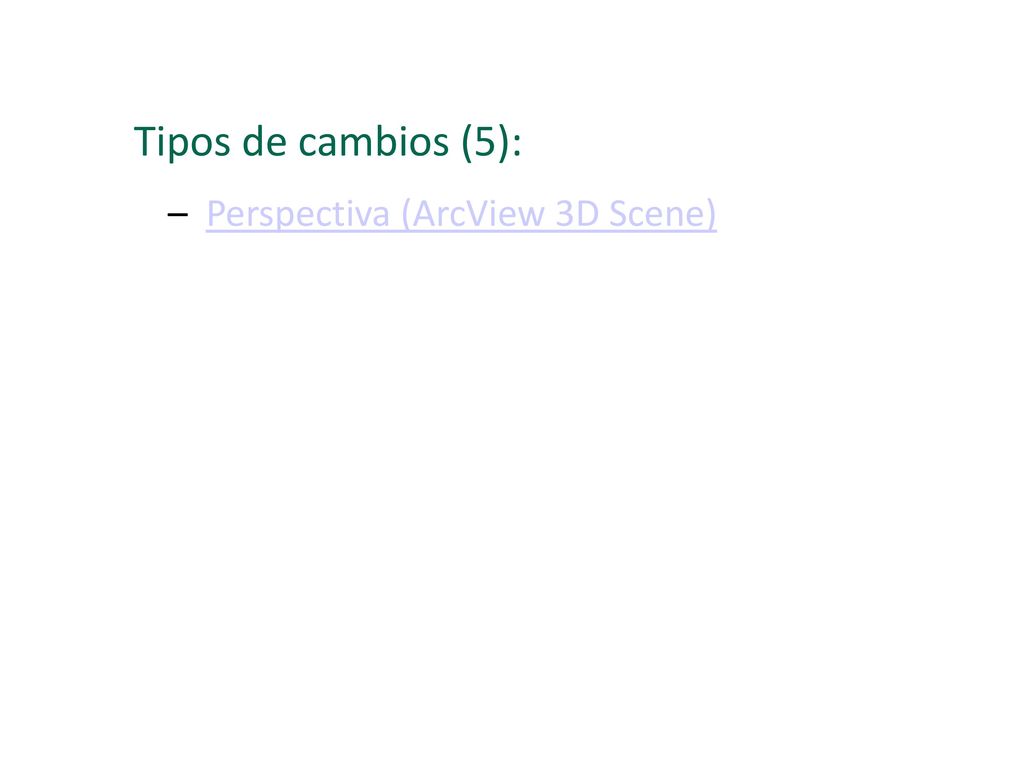

33 Tipos de cambios (5): Perspectiva (ArcView 3D Scene)

34 Tipos de cambios (6): Color

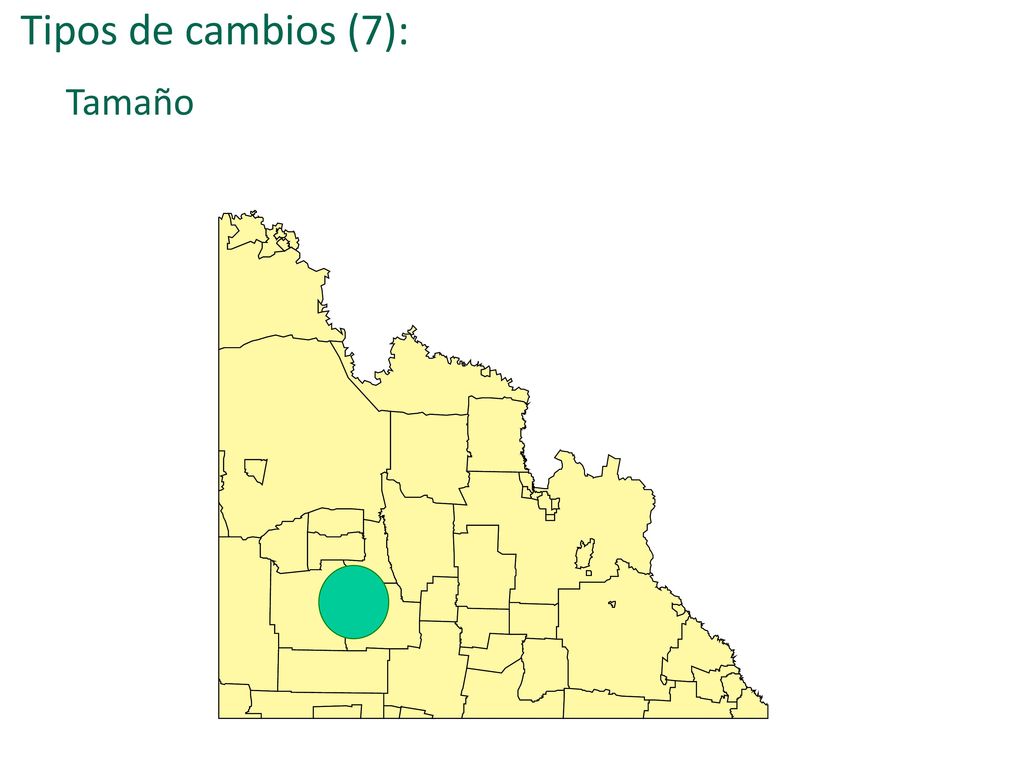

35 Tipos de cambios (7): Tamaño

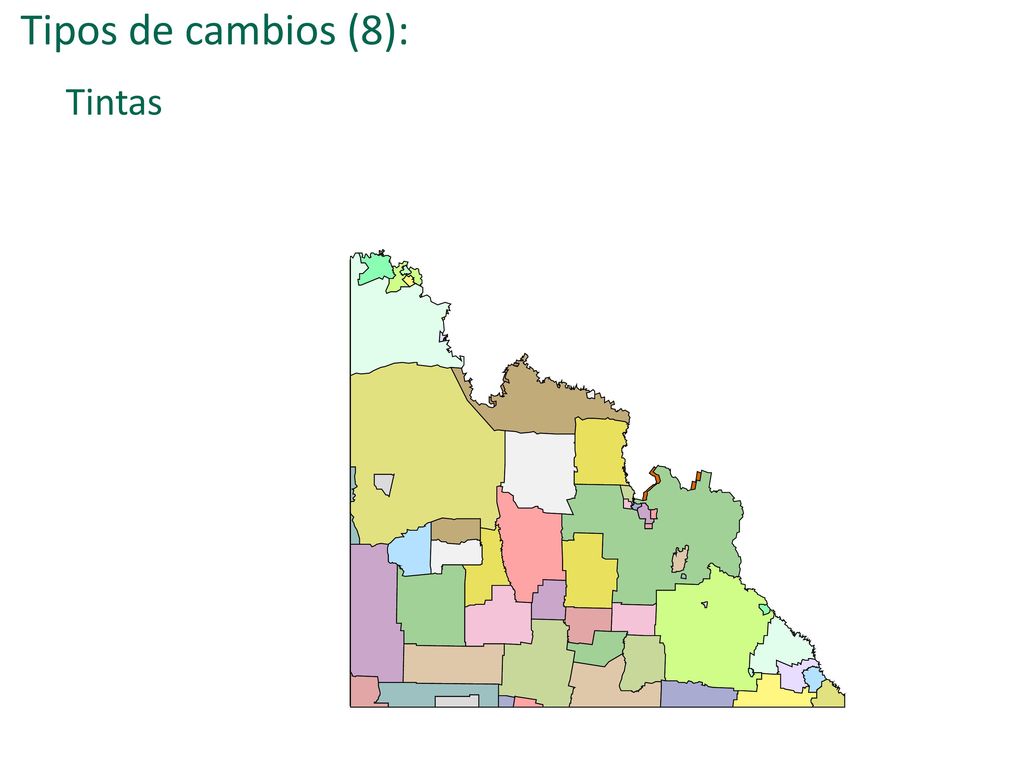

36 Tipos de cambios (8): Tintas

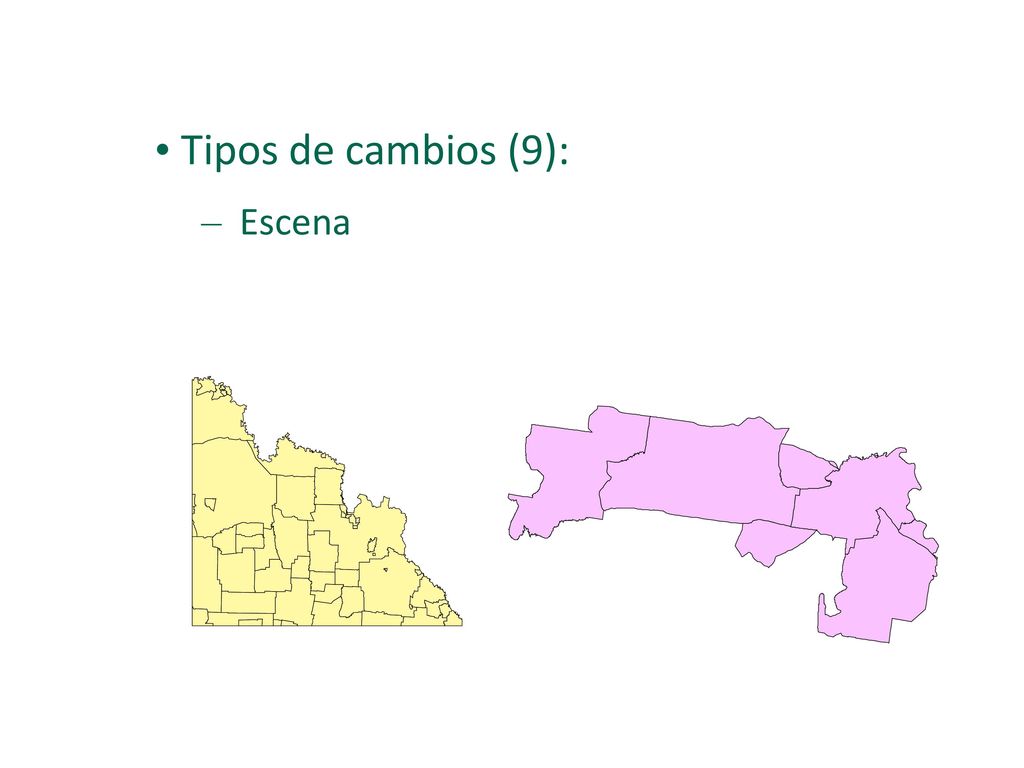

37 Tipos de cambios (9): Escena

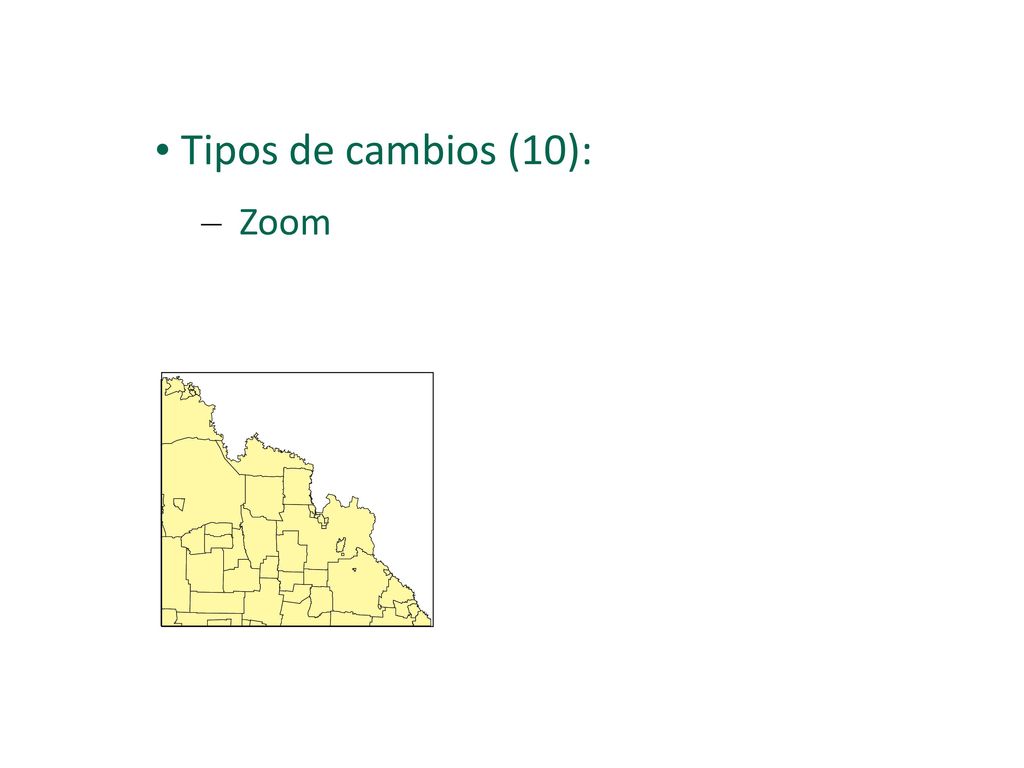

38 Tipos de cambios (10): Zoom

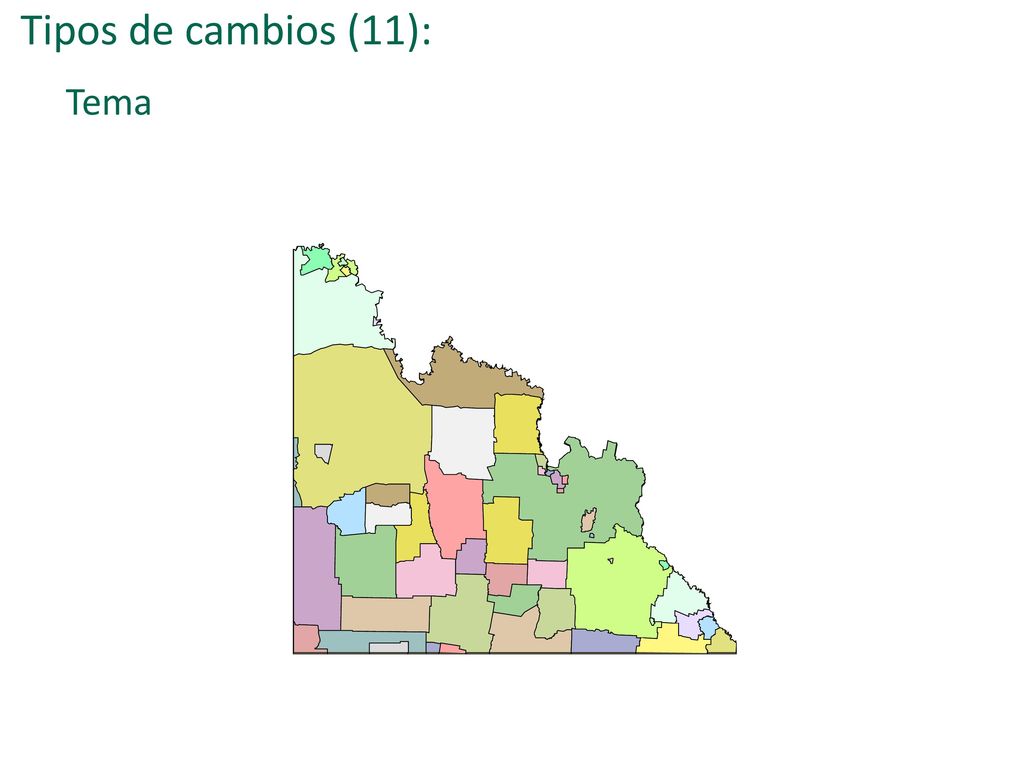

39 Tipos de cambios (11): Tema

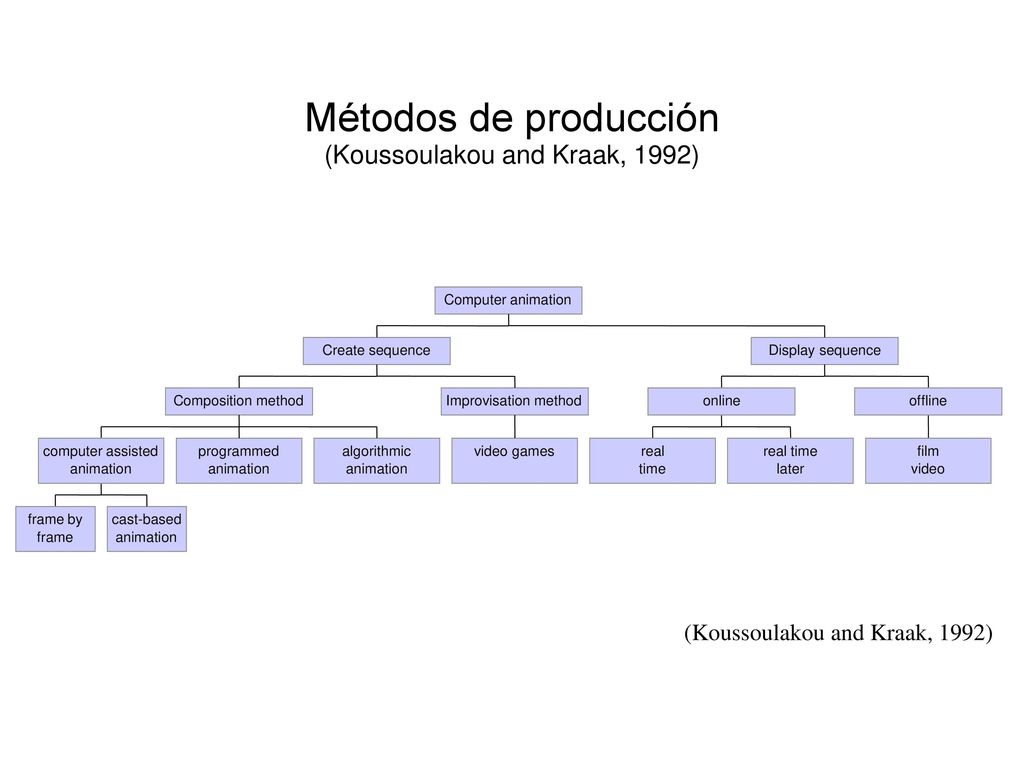

40 Métodos de producción (Koussoulakou and Kraak, 1992)
Computer animation Create sequence Display sequence Composition method Improvisation method online offline computer assisted programmed algorithmic video games real real time film animation animation animation time later video frame by cast-based frame animation (Koussoulakou and Kraak, 1992)

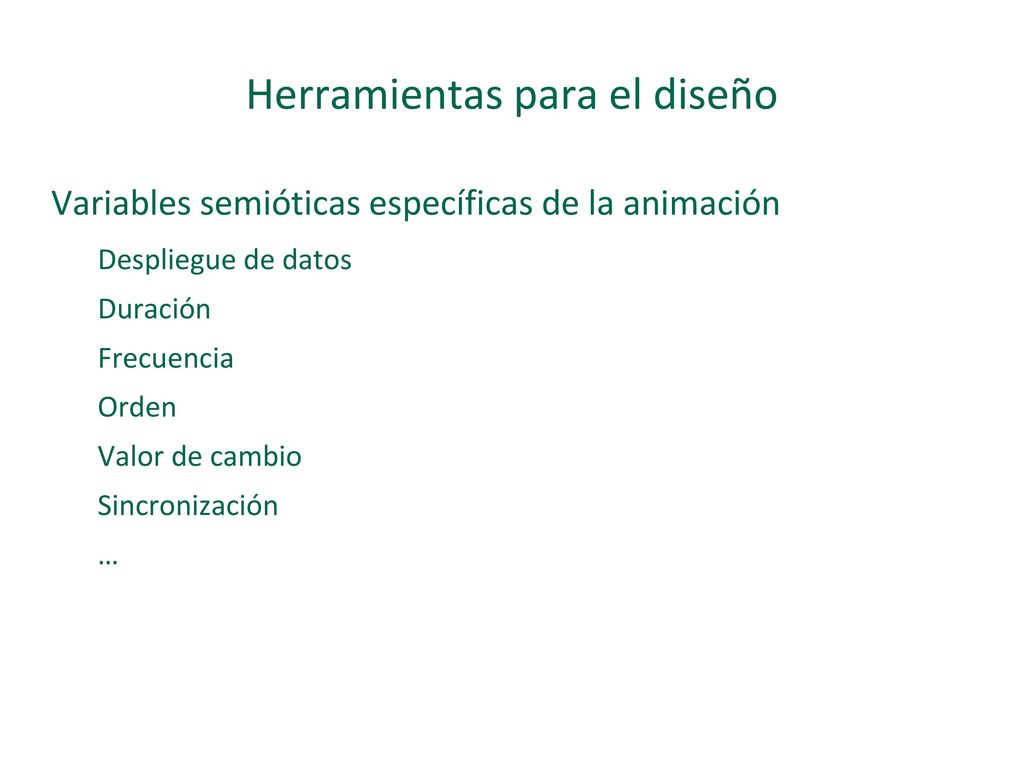

41 Herramientas para el diseño
Variables semióticas específicas de la animación Despliegue de datos Duración Frecuencia Orden Valor de cambio Sincronización …

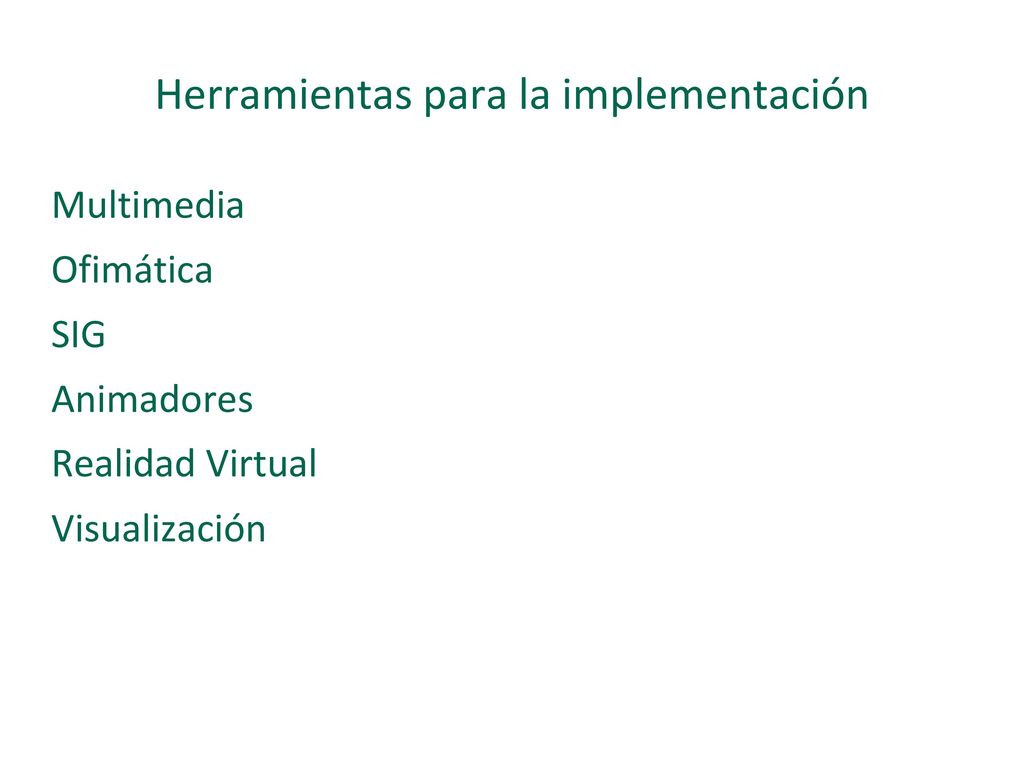

42 Herramientas para la implementación
Multimedia Ofimática SIG Animadores Realidad Virtual Visualización

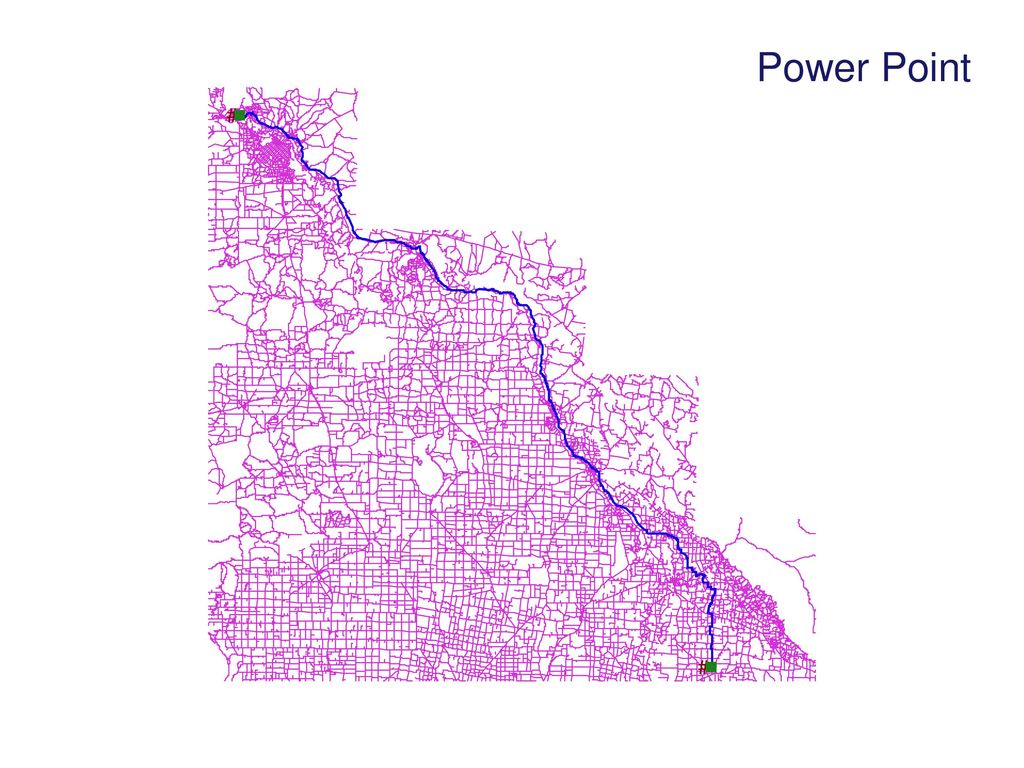

43 Power Point

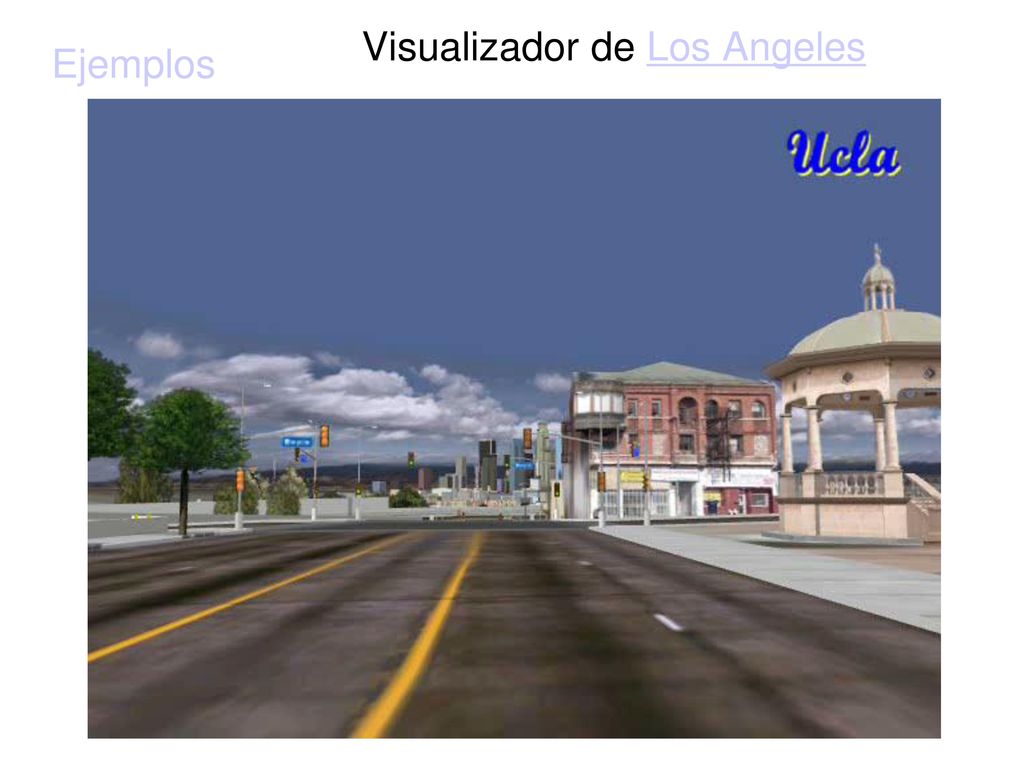

44 Ejemplos Visualizador de Los Angeles

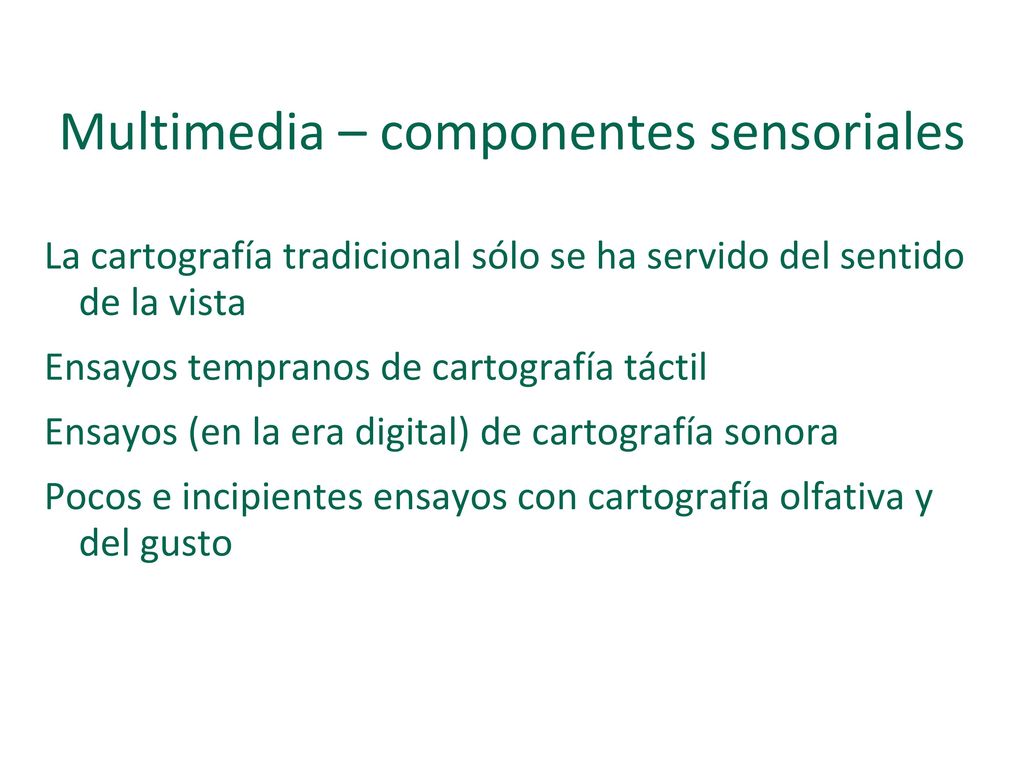

45 Multimedia – componentes sensoriales
La cartografía tradicional sólo se ha servido del sentido de la vista Ensayos tempranos de cartografía táctil Ensayos (en la era digital) de cartografía sonora Pocos e incipientes ensayos con cartografía olfativa y del gusto

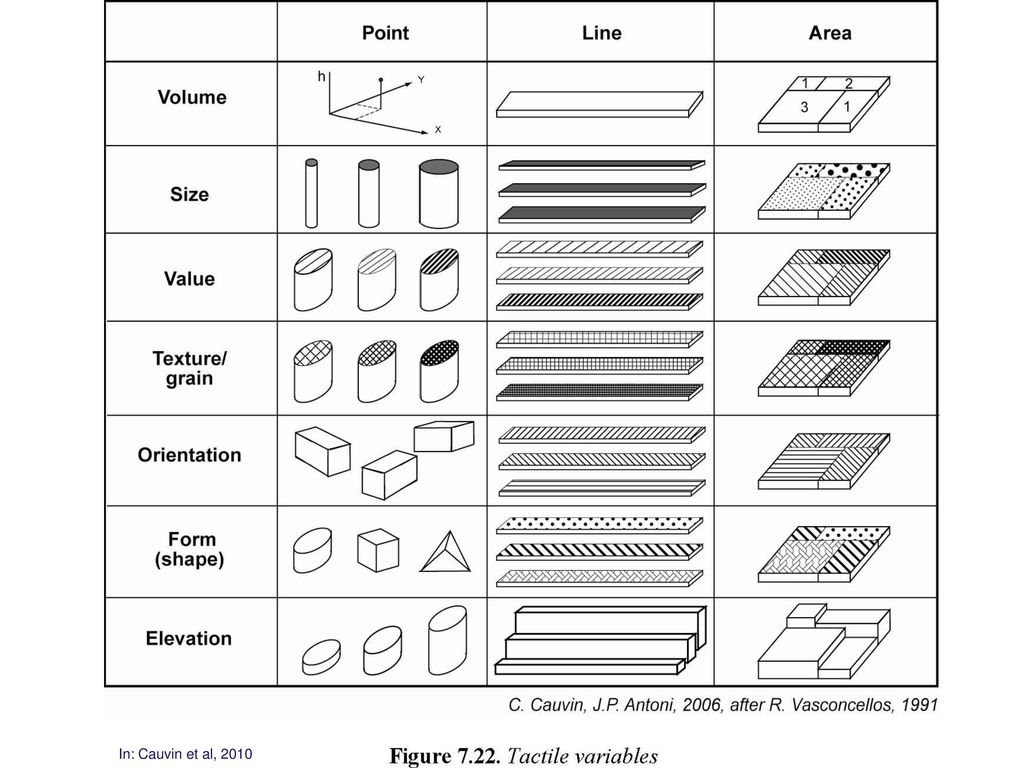

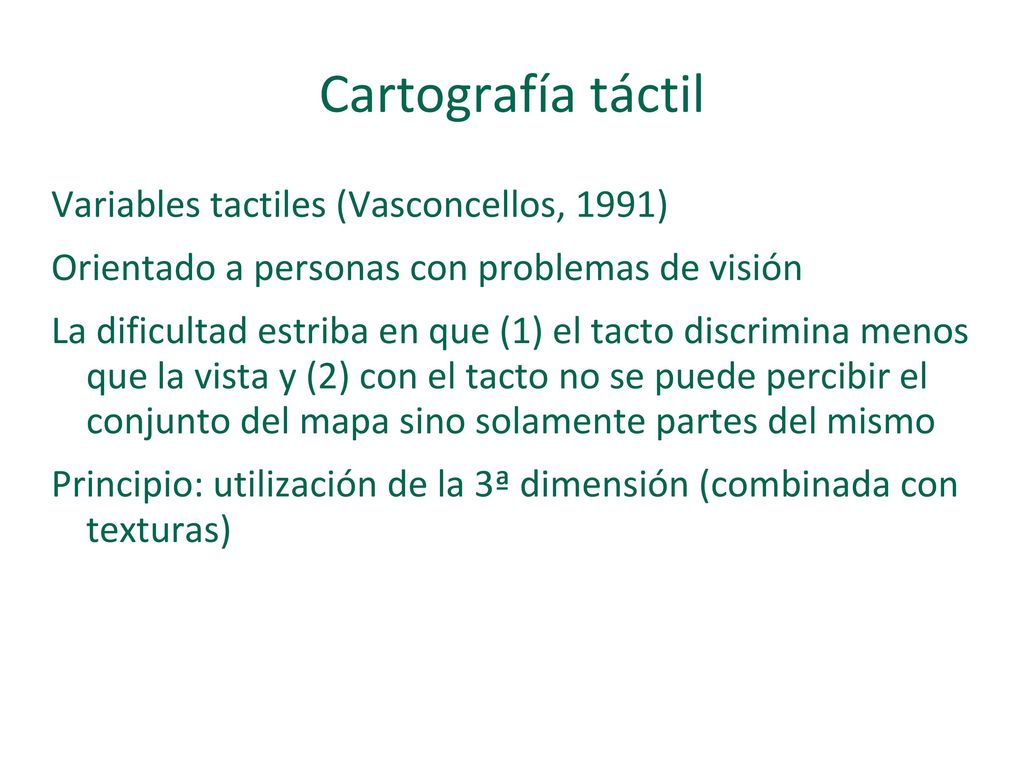

46 Cartografía táctil Variables tactiles (Vasconcellos, 1991) Orientado a personas con problemas de visión La dificultad estriba en que (1) el tacto discrimina menos que la vista y (2) con el tacto no se puede percibir el conjunto del mapa sino solamente partes del mismo Principio: utilización de la 3ª dimensión (combinada con texturas)

47 In: Cauvin et al, 2010

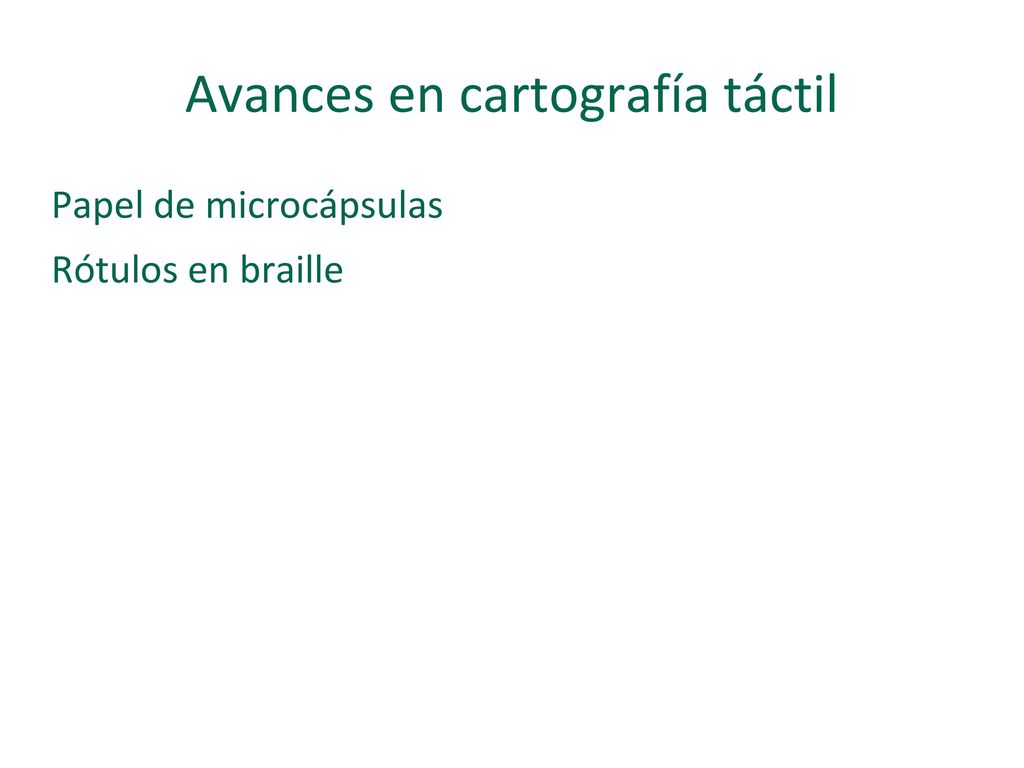

48 Avances en cartografía táctil
Papel de microcápsulas Rótulos en braille

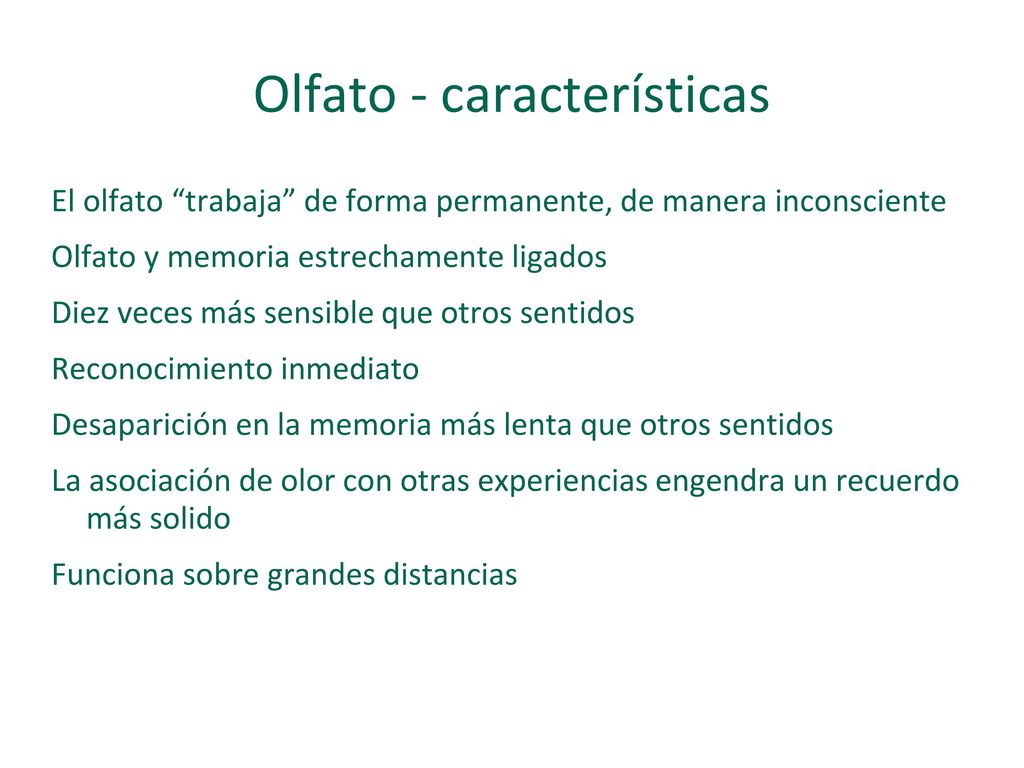

49 Olfato - características
El olfato “trabaja” de forma permanente, de manera inconsciente Olfato y memoria estrechamente ligados Diez veces más sensible que otros sentidos Reconocimiento inmediato Desaparición en la memoria más lenta que otros sentidos La asociación de olor con otras experiencias engendra un recuerdo más solido Funciona sobre grandes distancias

50 Avances en cartografía olfativa
“Nariz electrónica”

51 Gusto Pocas experiencias en cartografía “Lengua electrónica” Mapa de zonas viti-vinícolas en Francia (Rummel, 2004)

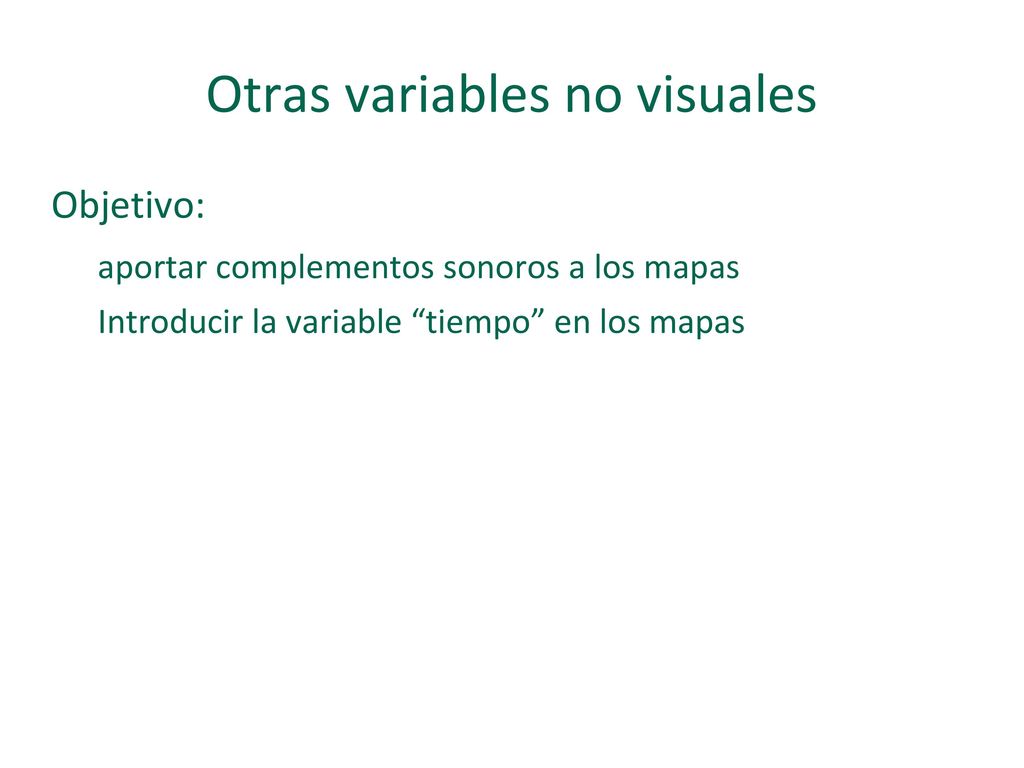

52 Otras variables no visuales
Objetivo: aportar complementos sonoros a los mapas Introducir la variable “tiempo” en los mapas

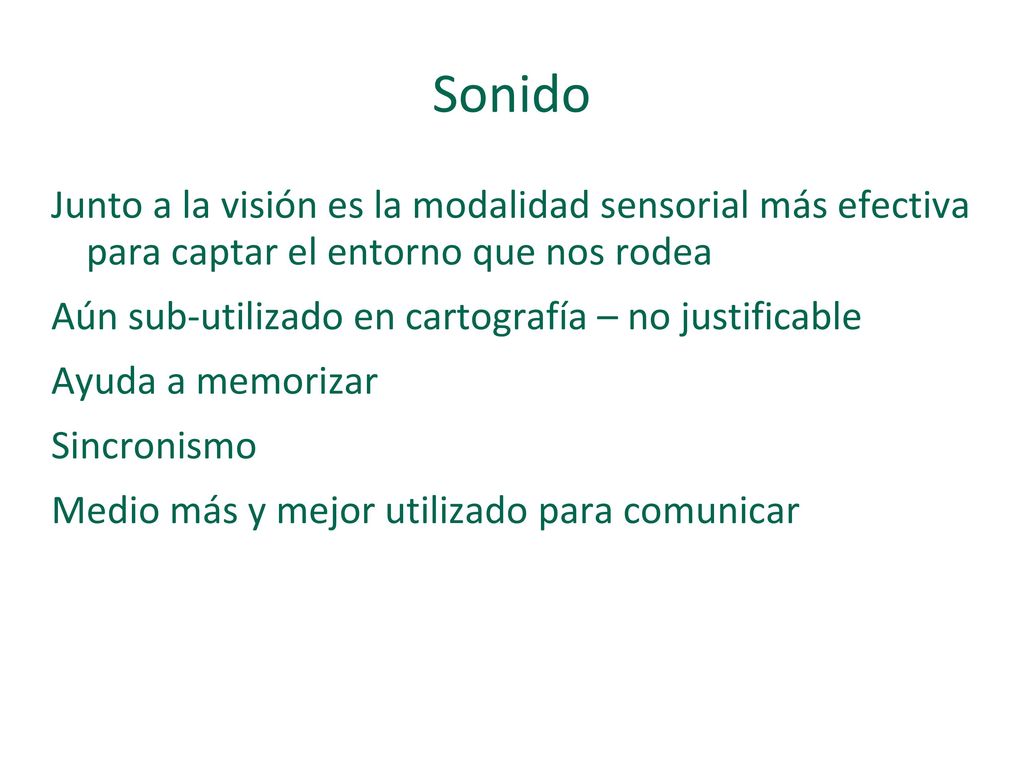

53 Sonido Junto a la visión es la modalidad sensorial más efectiva para captar el entorno que nos rodea Aún sub-utilizado en cartografía – no justificable Ayuda a memorizar Sincronismo Medio más y mejor utilizado para comunicar

54 Tipos de sonido Realista Abstracto Expresiones orales
El estudio del sonido como herramienta para la representación de datos ha recibido diferentes nombres: sonificación (sonication) visualización acústica display auditivo representación de datos auditivos…

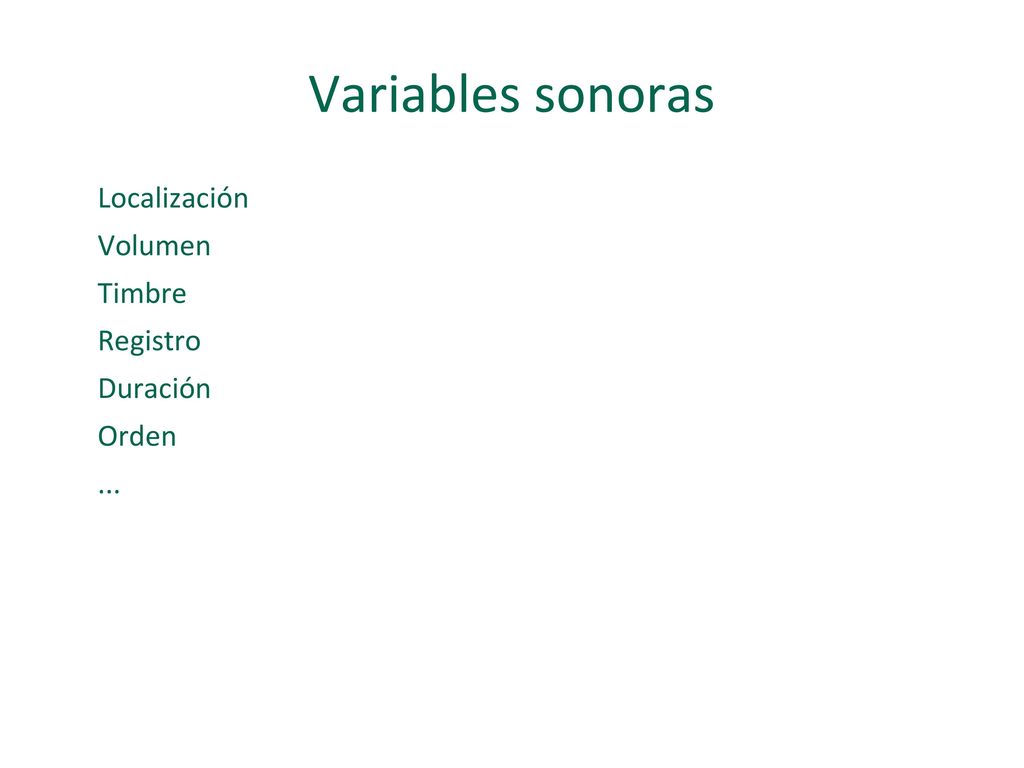

55 Variables sonoras Localización Volumen Timbre Registro Duración Orden ...

56 In: Cauvin et al, 2010

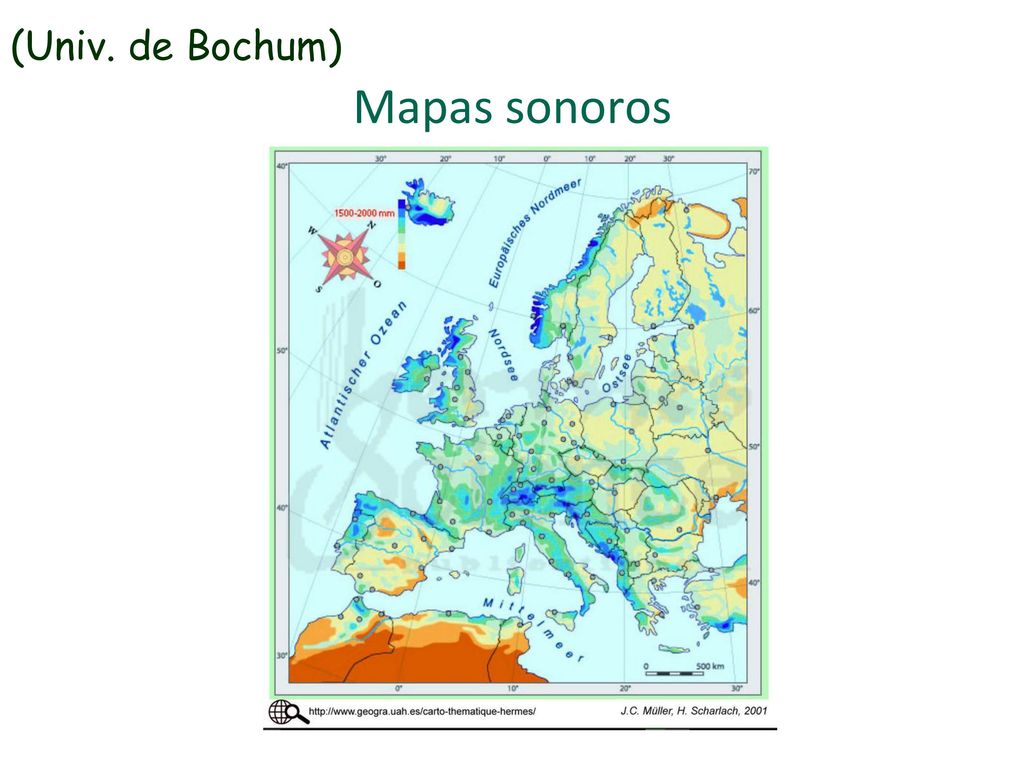

57 (Univ. de Bochum) Mapas sonoros

58 (Univ. de Alcalá - http://www. geogra. uah. es/PHHHotovoiceMap/index
Mapas sonoros

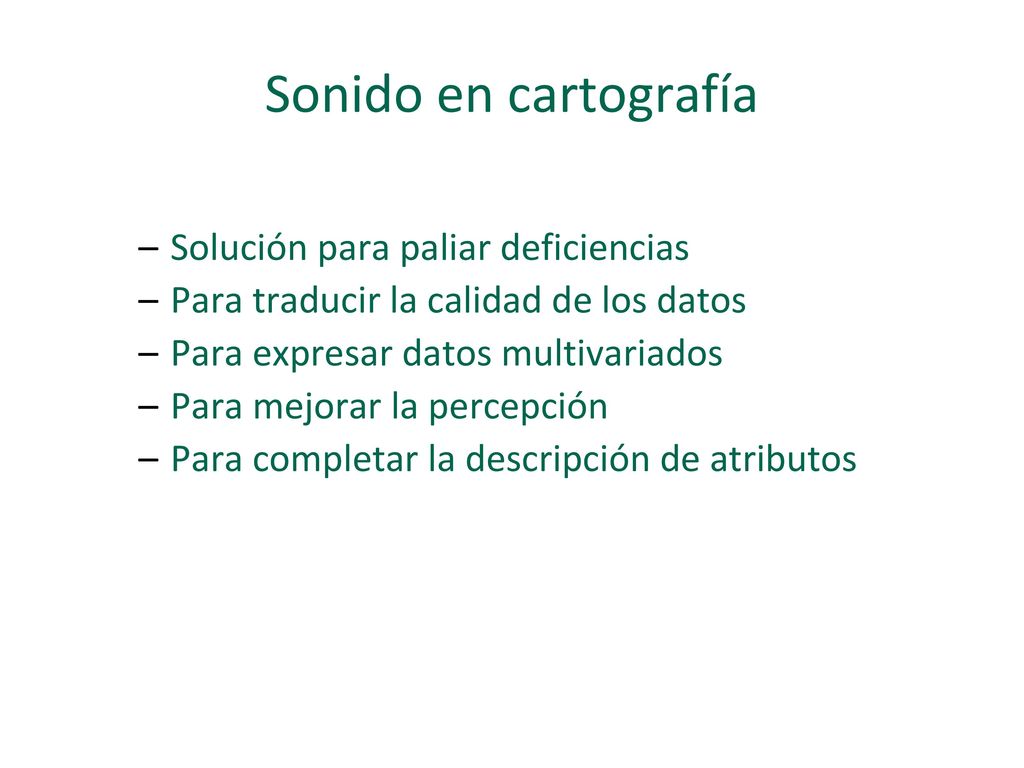

59 Sonido en cartografía Solución para paliar deficiencias
Para traducir la calidad de los datos Para expresar datos multivariados Para mejorar la percepción Para completar la descripción de atributos
