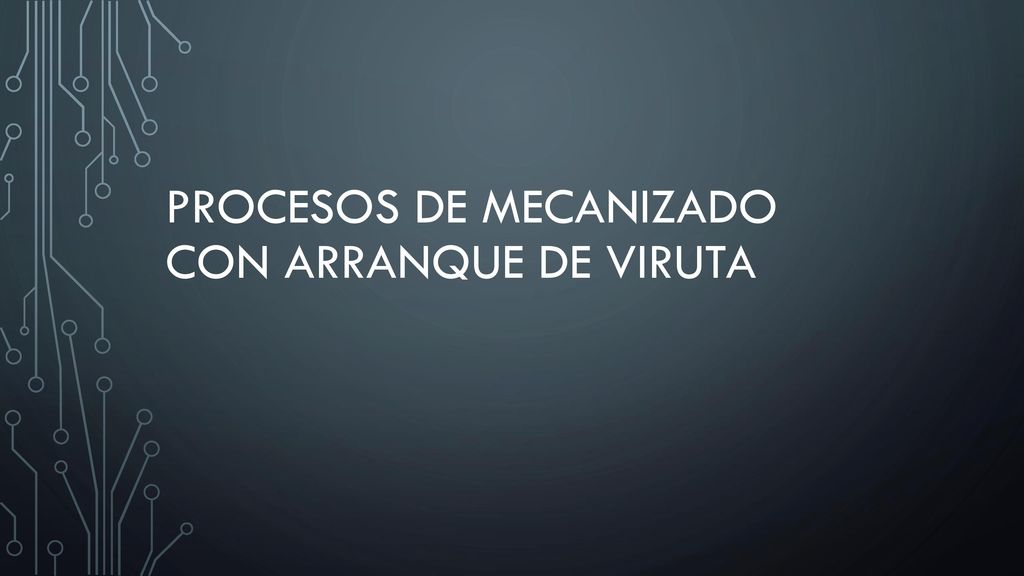

PROCESOS DE MECANIZADO CON ARRANQUE DE VIRUTA
2

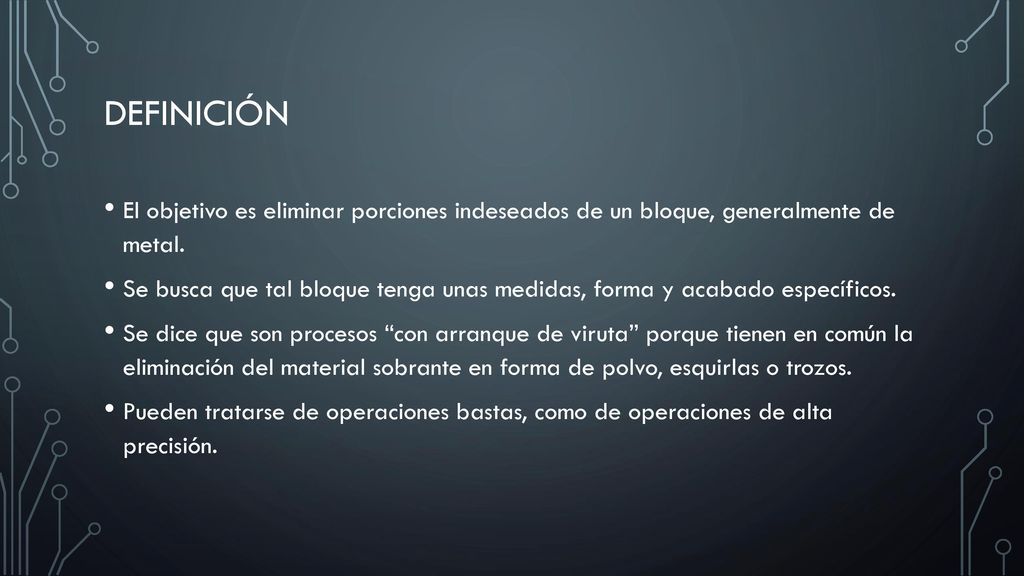

DEFINICIÓN El objetivo es eliminar porciones indeseados de un bloque, generalmente de metal. Se busca que tal bloque tenga unas medidas, forma y acabado específicos. Se dice que son procesos “con arranque de viruta” porque tienen en común la eliminación del material sobrante en forma de polvo, esquirlas o trozos. Pueden tratarse de operaciones bastas, como de operaciones de alta precisión.
3

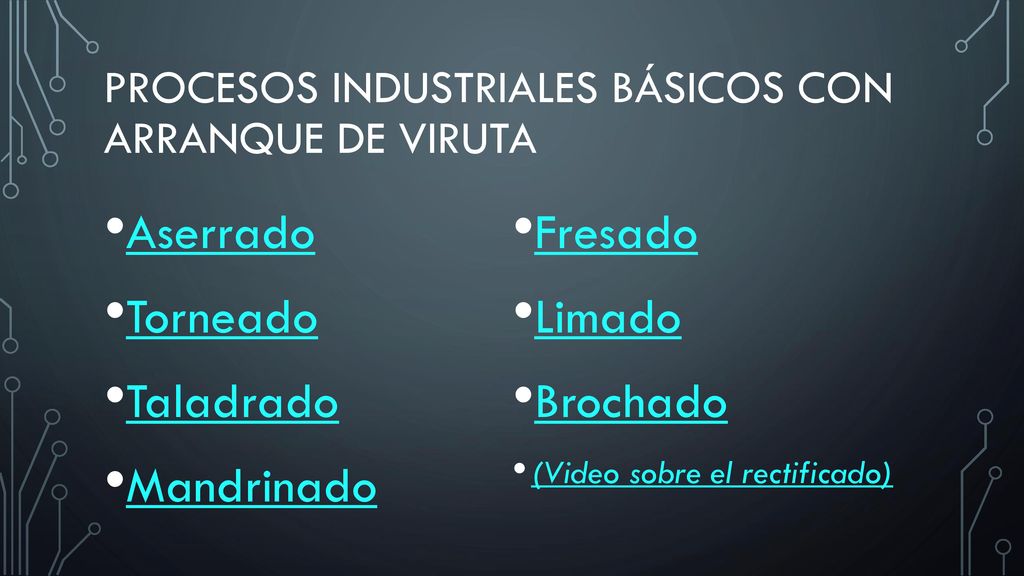

PROCESOS INDUSTRIALES BÁSICOS CON ARRANQUE DE VIRUTA
Aserrado Fresado Torneado Limado Taladrado Brochado Mandrinado (Video sobre el rectificado)
4

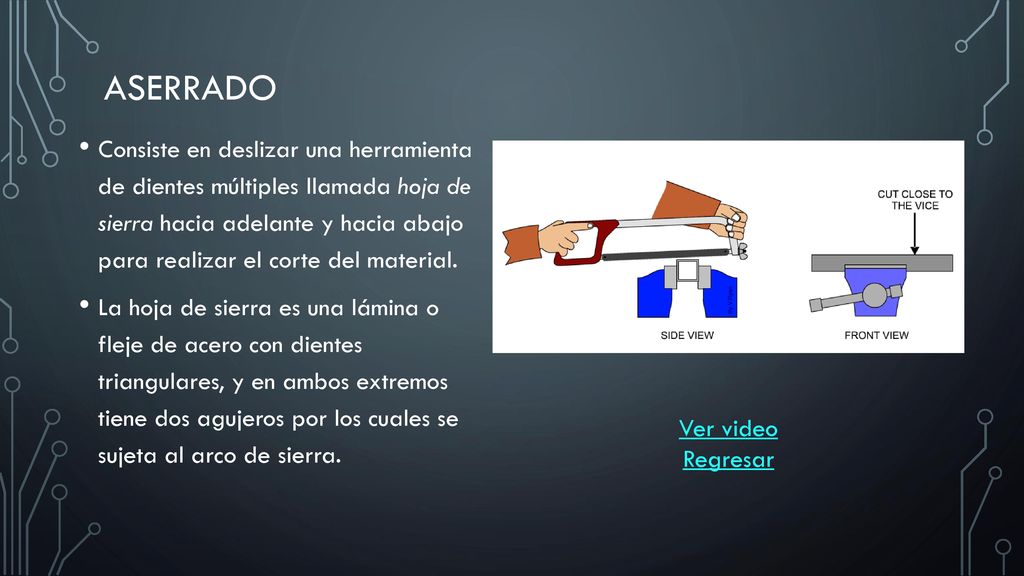

ASERRADO Consiste en deslizar una herramienta de dientes múltiples llamada hoja de sierra hacia adelante y hacia abajo para realizar el corte del material. La hoja de sierra es una lámina o fleje de acero con dientes triangulares, y en ambos extremos tiene dos agujeros por los cuales se sujeta al arco de sierra. Ver video Regresar
5

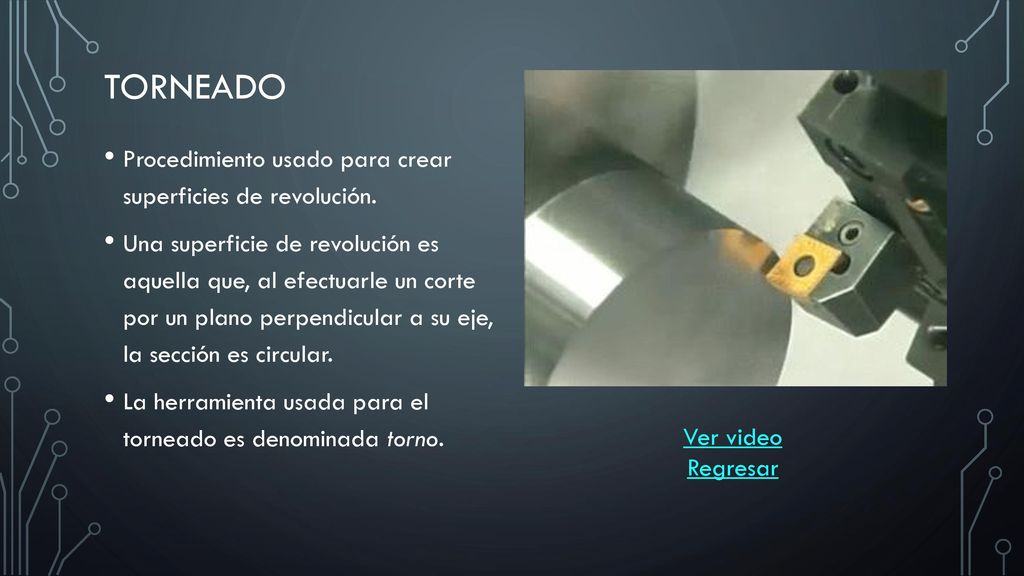

TORNEADO Procedimiento usado para crear superficies de revolución.
Una superficie de revolución es aquella que, al efectuarle un corte por un plano perpendicular a su eje, la sección es circular. La herramienta usada para el torneado es denominada torno. Ver video Regresar
6

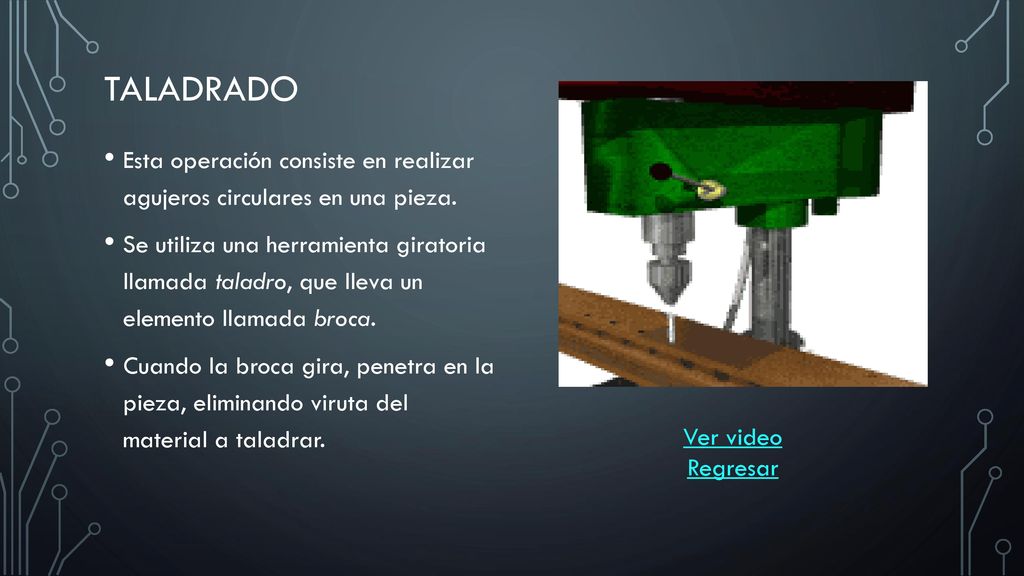

TALADRADO Esta operación consiste en realizar agujeros circulares en una pieza. Se utiliza una herramienta giratoria llamada taladro, que lleva un elemento llamada broca. Cuando la broca gira, penetra en la pieza, eliminando viruta del material a taladrar. Ver video Regresar
7

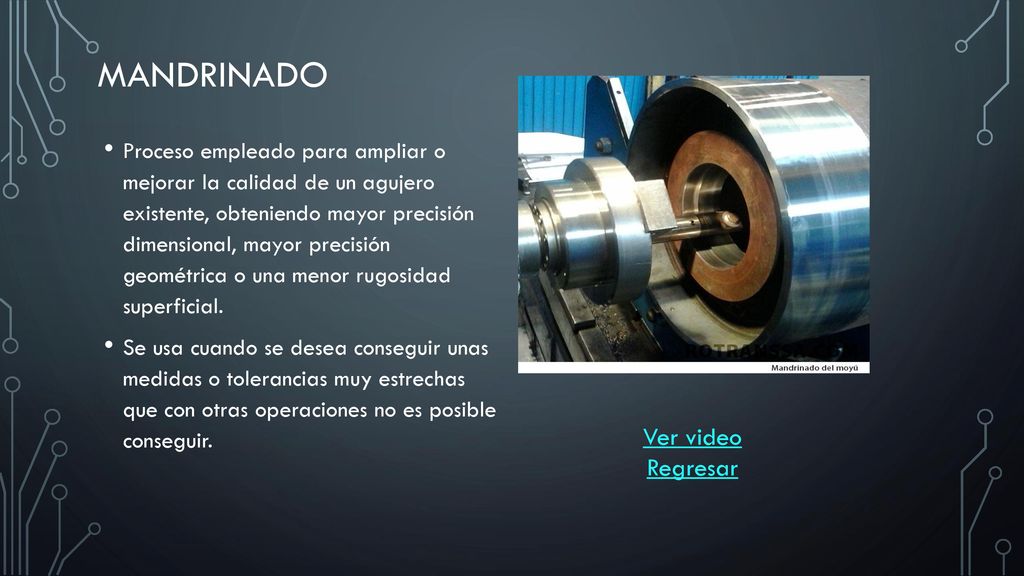

MANDRINADO Ver video Regresar
Proceso empleado para ampliar o mejorar la calidad de un agujero existente, obteniendo mayor precisión dimensional, mayor precisión geométrica o una menor rugosidad superficial. Se usa cuando se desea conseguir unas medidas o tolerancias muy estrechas que con otras operaciones no es posible conseguir. Ver video Regresar
8

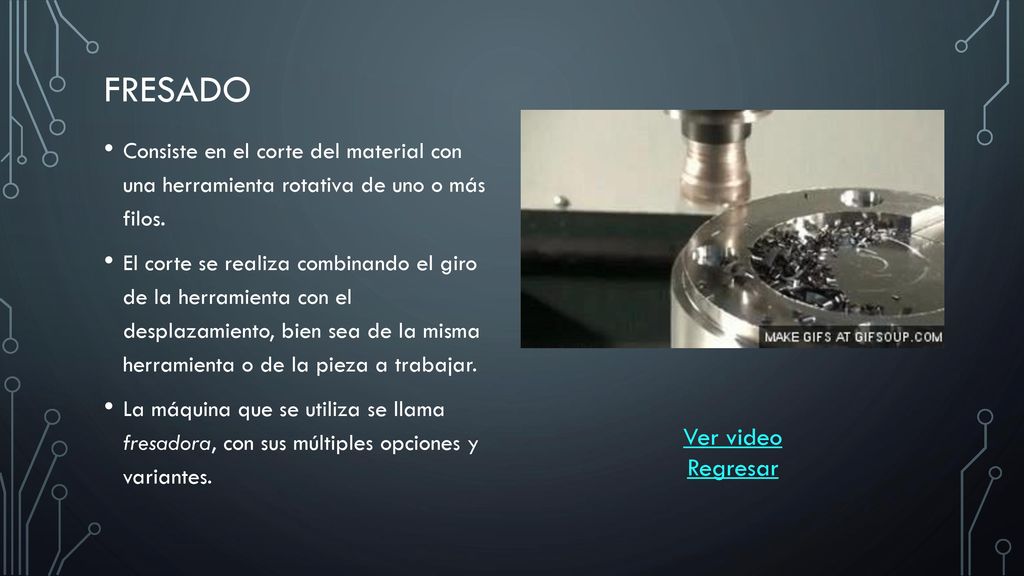

FRESADO Ver video Regresar
Consiste en el corte del material con una herramienta rotativa de uno o más filos. El corte se realiza combinando el giro de la herramienta con el desplazamiento, bien sea de la misma herramienta o de la pieza a trabajar. La máquina que se utiliza se llama fresadora, con sus múltiples opciones y variantes. Ver video Regresar
9

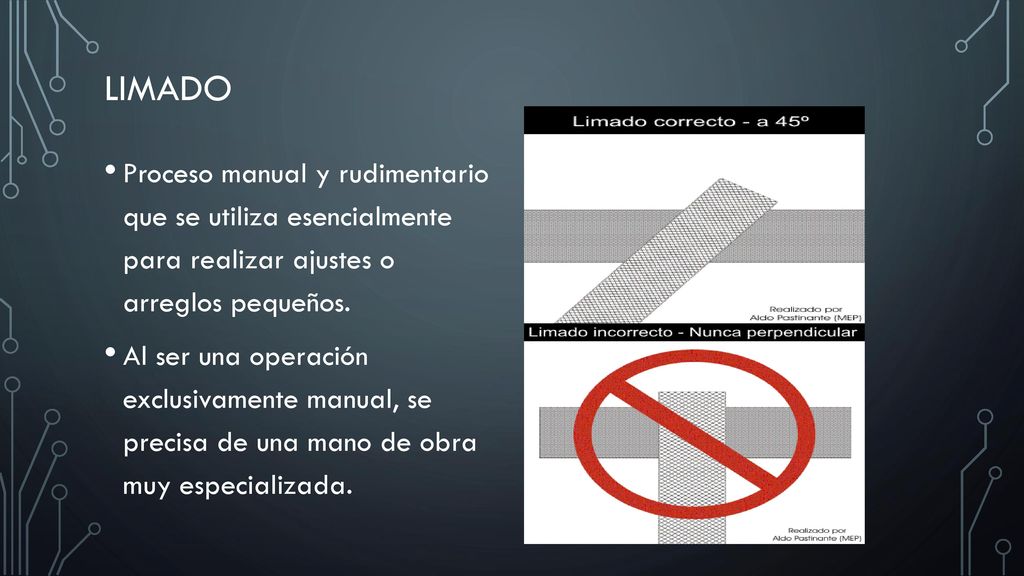

LIMADO Proceso manual y rudimentario que se utiliza esencialmente para realizar ajustes o arreglos pequeños. Al ser una operación exclusivamente manual, se precisa de una mano de obra muy especializada.
10

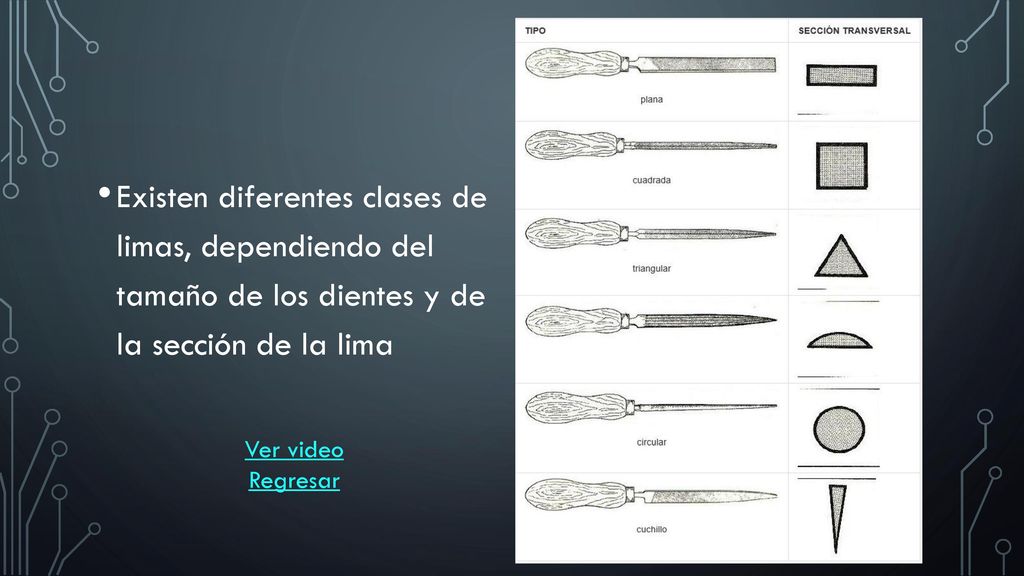

Existen diferentes clases de limas, dependiendo del tamaño de los dientes y de la sección de la lima
Ver video Regresar
11

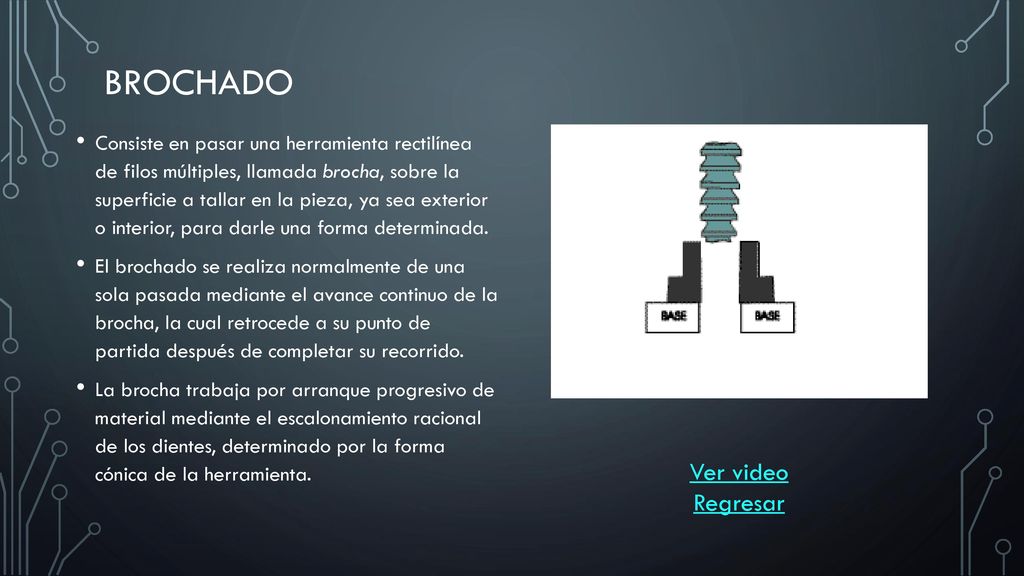

BROCHADO Ver video Regresar
Consiste en pasar una herramienta rectilínea de filos múltiples, llamada brocha, sobre la superficie a tallar en la pieza, ya sea exterior o interior, para darle una forma determinada. El brochado se realiza normalmente de una sola pasada mediante el avance continuo de la brocha, la cual retrocede a su punto de partida después de completar su recorrido. La brocha trabaja por arranque progresivo de material mediante el escalonamiento racional de los dientes, determinado por la forma cónica de la herramienta. Ver video Regresar
