1 ALVARO BITRIAN RAMPA HUESCA S.L. CURVATURE AUDIO
ALL PASS FILTER ALVARO BITRIAN RAMPA HUESCA S.L. CURVATURE AUDIO

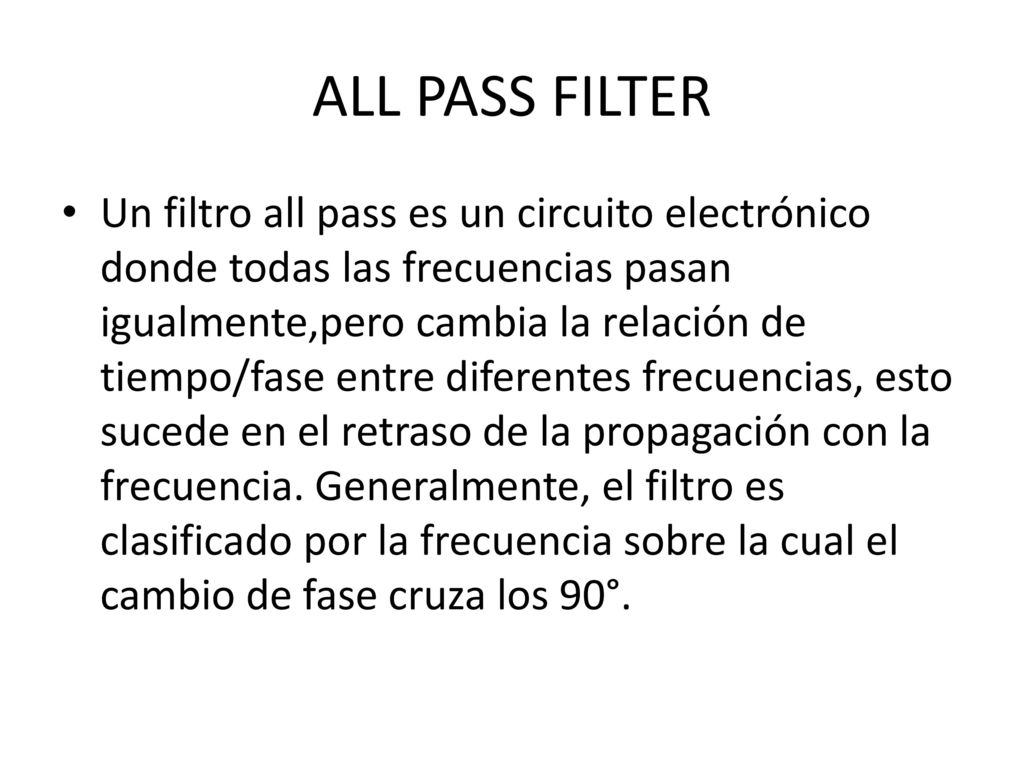

2 ALL PASS FILTER Un filtro all pass es un circuito electrónico donde todas las frecuencias pasan igualmente,pero cambia la relación de tiempo/fase entre diferentes frecuencias, esto sucede en el retraso de la propagación con la frecuencia. Generalmente, el filtro es clasificado por la frecuencia sobre la cual el cambio de fase cruza los 90°.

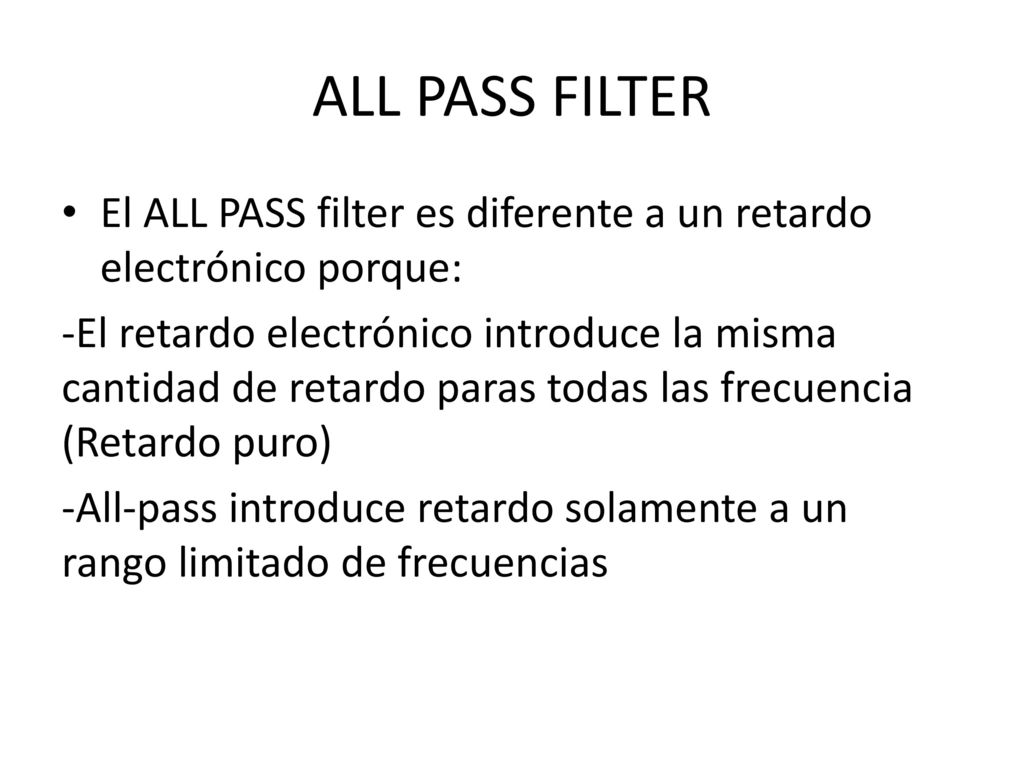

3 ALL PASS FILTER El ALL PASS filter es diferente a un retardo electrónico porque: -El retardo electrónico introduce la misma cantidad de retardo paras todas las frecuencia (Retardo puro) -All-pass introduce retardo solamente a un rango limitado de frecuencias

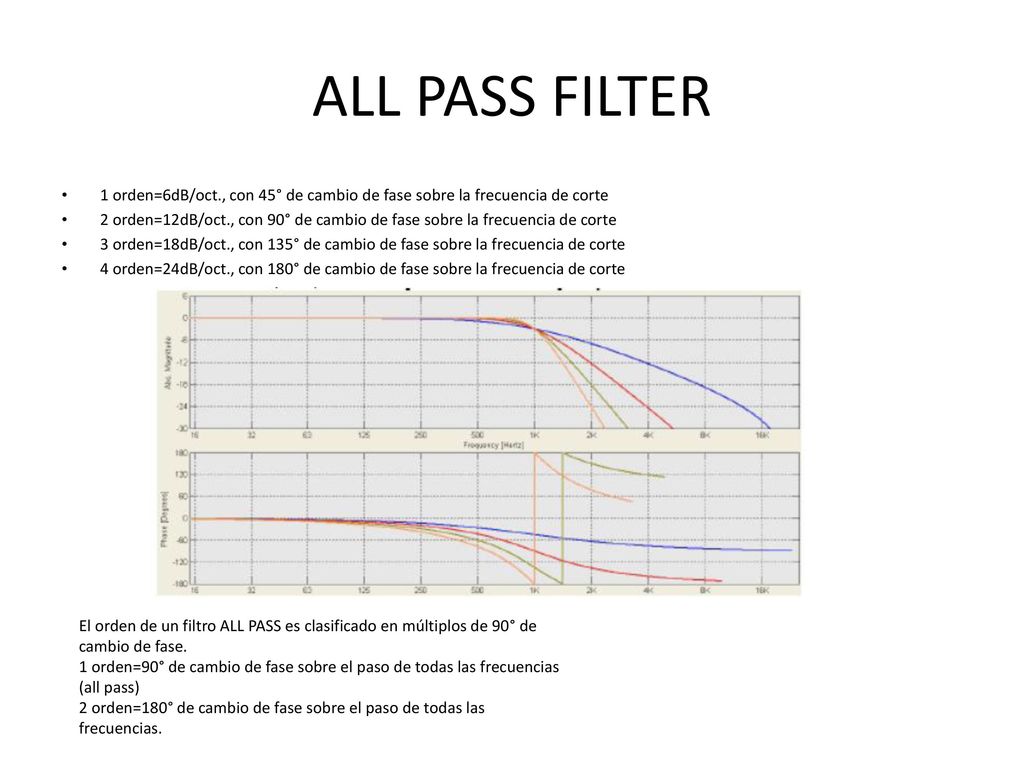

4 ALL PASS FILTER 1 orden=6dB/oct., con 45° de cambio de fase sobre la frecuencia de corte 2 orden=12dB/oct., con 90° de cambio de fase sobre la frecuencia de corte 3 orden=18dB/oct., con 135° de cambio de fase sobre la frecuencia de corte 4 orden=24dB/oct., con 180° de cambio de fase sobre la frecuencia de corte El orden de un filtro ALL PASS es clasificado en múltiplos de 90° de cambio de fase. 1 orden=90° de cambio de fase sobre el paso de todas las frecuencias (all pass) 2 orden=180° de cambio de fase sobre el paso de todas las frecuencias.

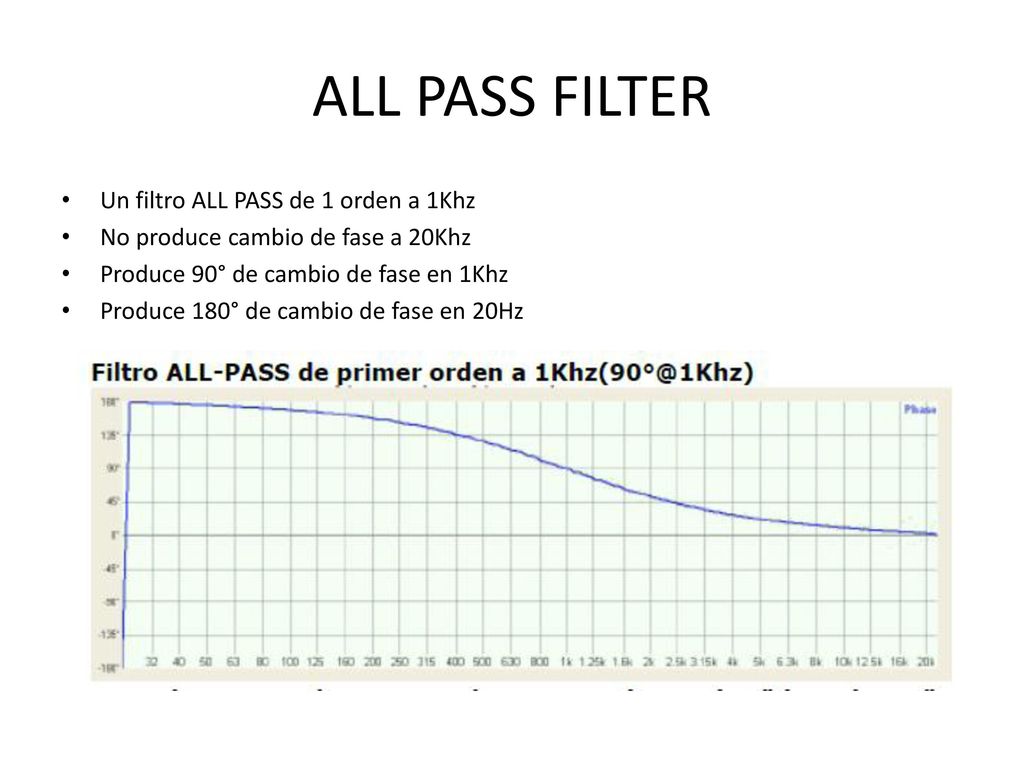

5 ALL PASS FILTER Un filtro ALL PASS de 1 orden a 1Khz
No produce cambio de fase a 20Khz Produce 90° de cambio de fase en 1Khz Produce 180° de cambio de fase en 20Hz

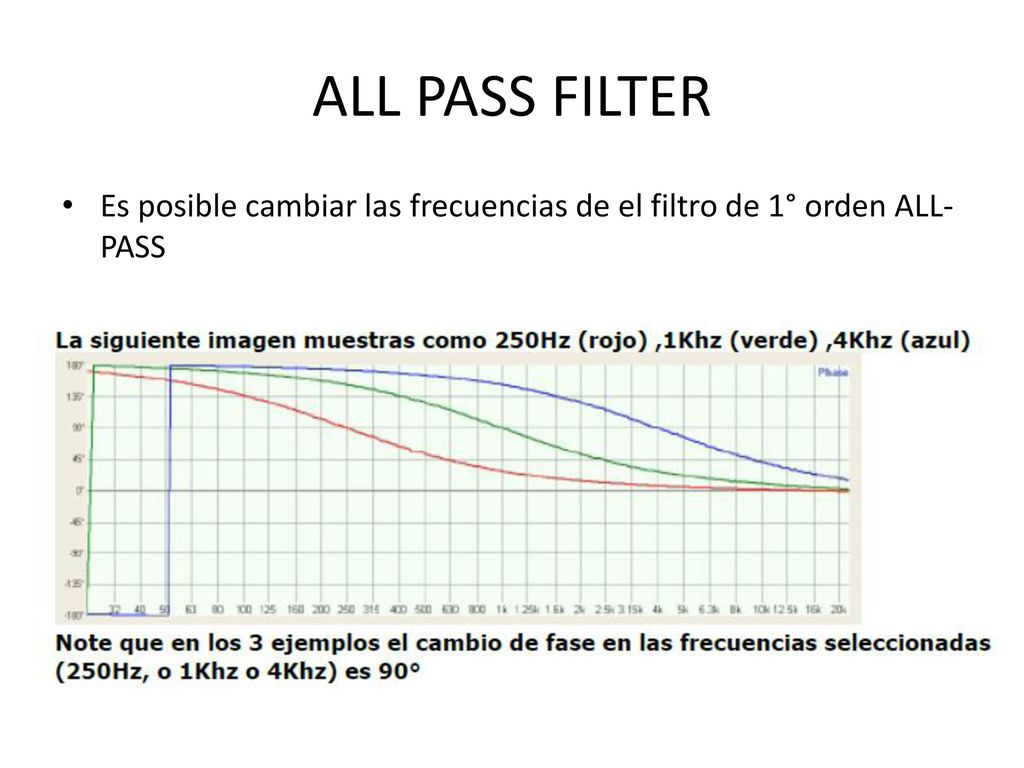

6 ALL PASS FILTER Es posible cambiar las frecuencias de el filtro de 1° orden ALL-PASS

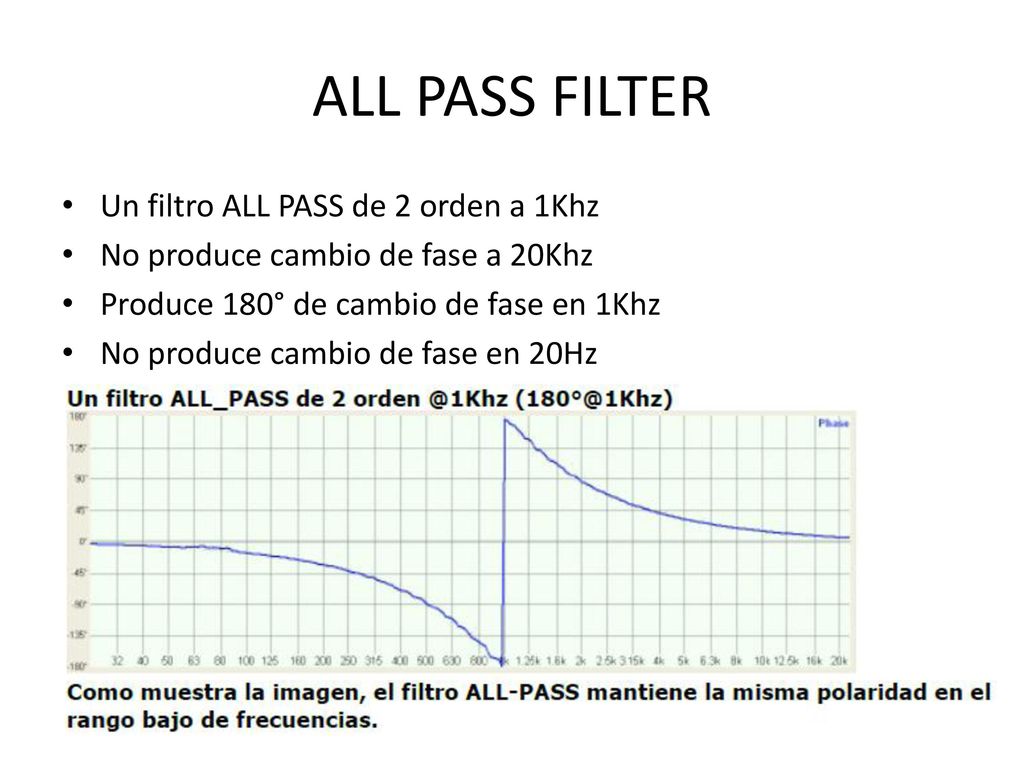

7 ALL PASS FILTER Un filtro ALL PASS de 2 orden a 1Khz
No produce cambio de fase a 20Khz Produce 180° de cambio de fase en 1Khz No produce cambio de fase en 20Hz

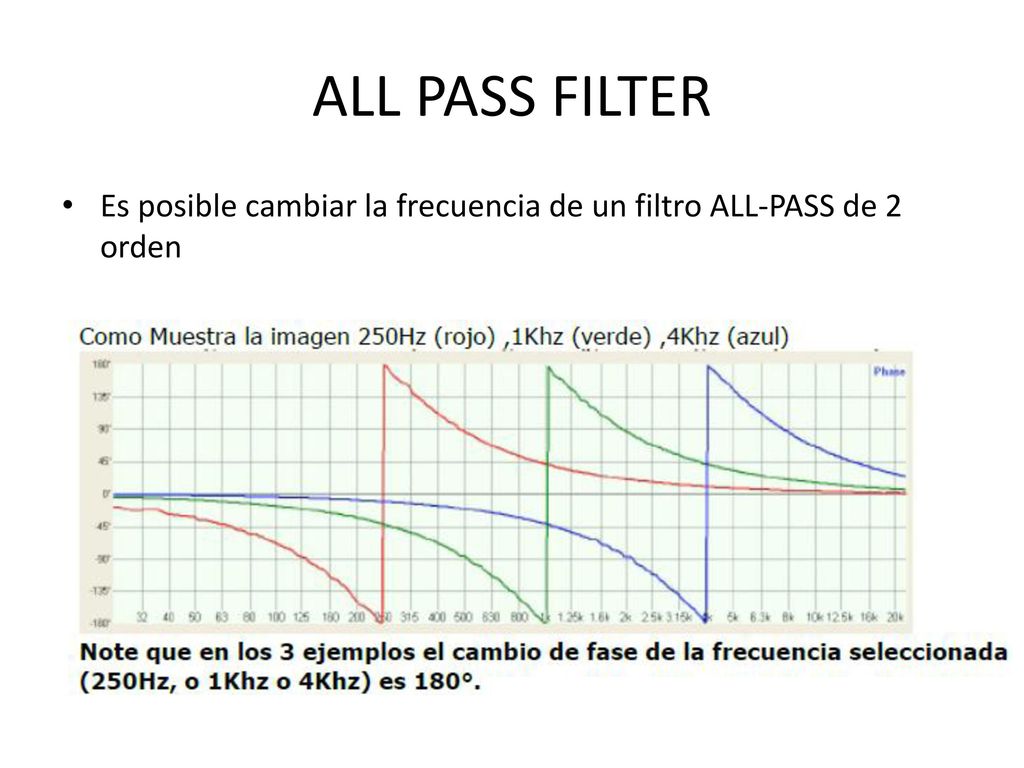

8 ALL PASS FILTER Es posible cambiar la frecuencia de un filtro ALL-PASS de 2 orden

9 ALL PASS FILTER Un parámetro adicional en un filtro ALL-PASS es el ancho de banda o “Q” (donde el rango de frecuencias alrededor de 90° en 1 orden ó 180° en 2 orden es afectado por el cambio de fase)

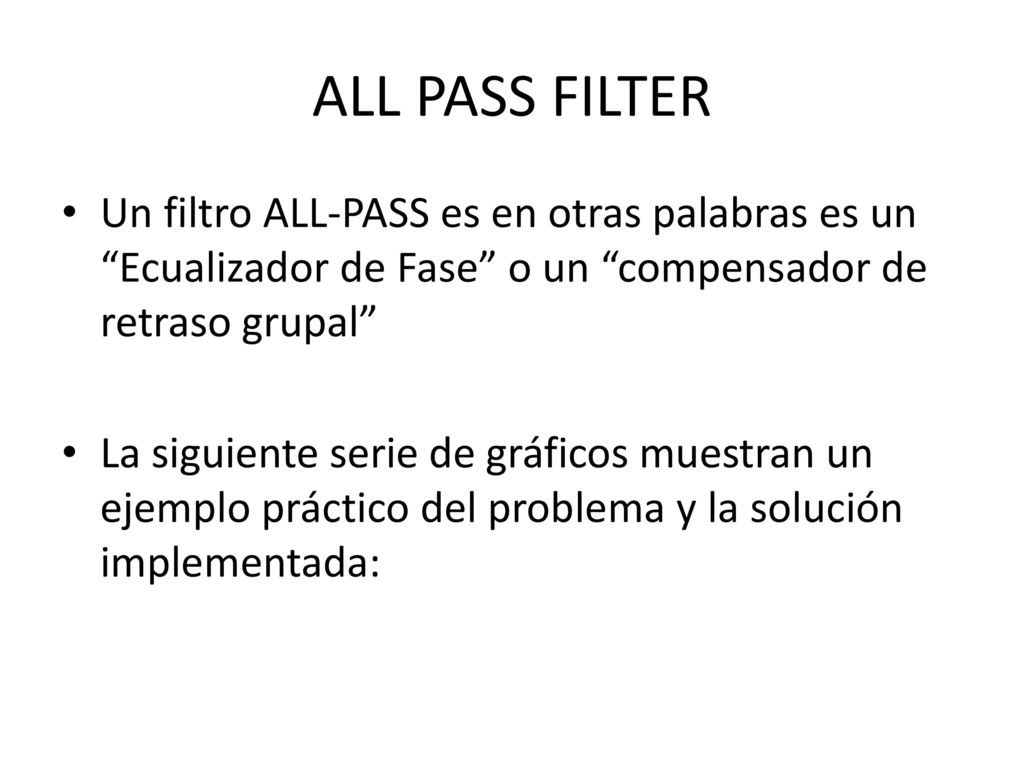

10 ALL PASS FILTER Un filtro ALL-PASS es en otras palabras es un “Ecualizador de Fase” o un “compensador de retraso grupal” La siguiente serie de gráficos muestran un ejemplo práctico del problema y la solución implementada:

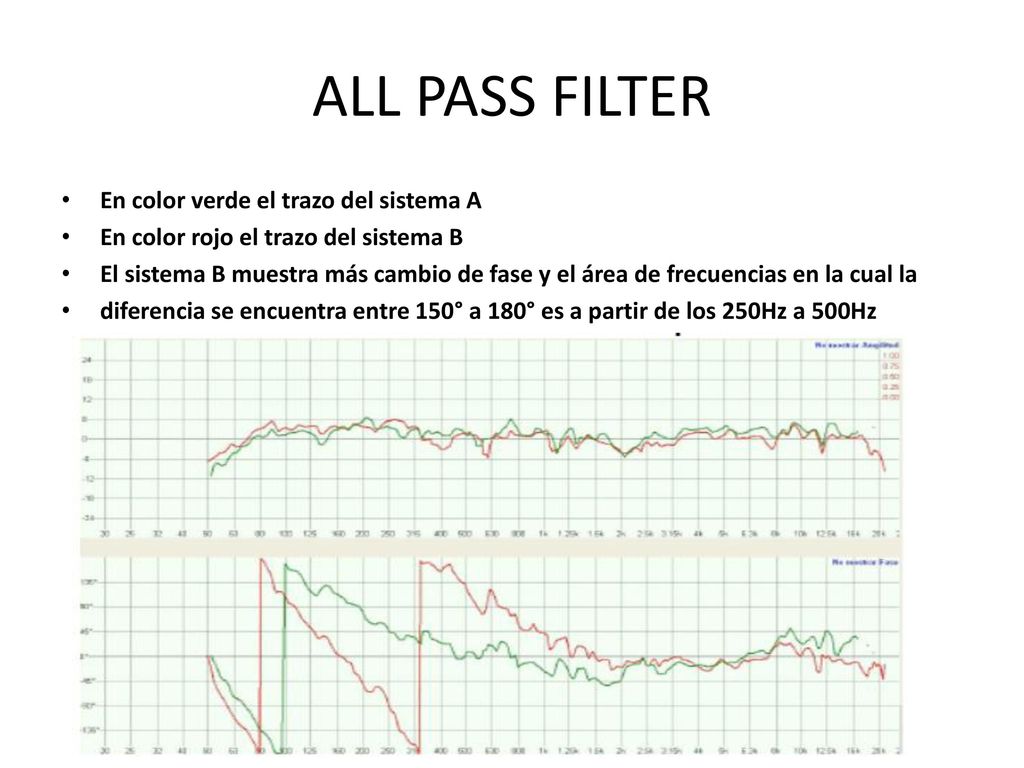

11 ALL PASS FILTER En color verde el trazo del sistema A
En color rojo el trazo del sistema B El sistema B muestra más cambio de fase y el área de frecuencias en la cual la diferencia se encuentra entre 150° a 180° es a partir de los 250Hz a 500Hz

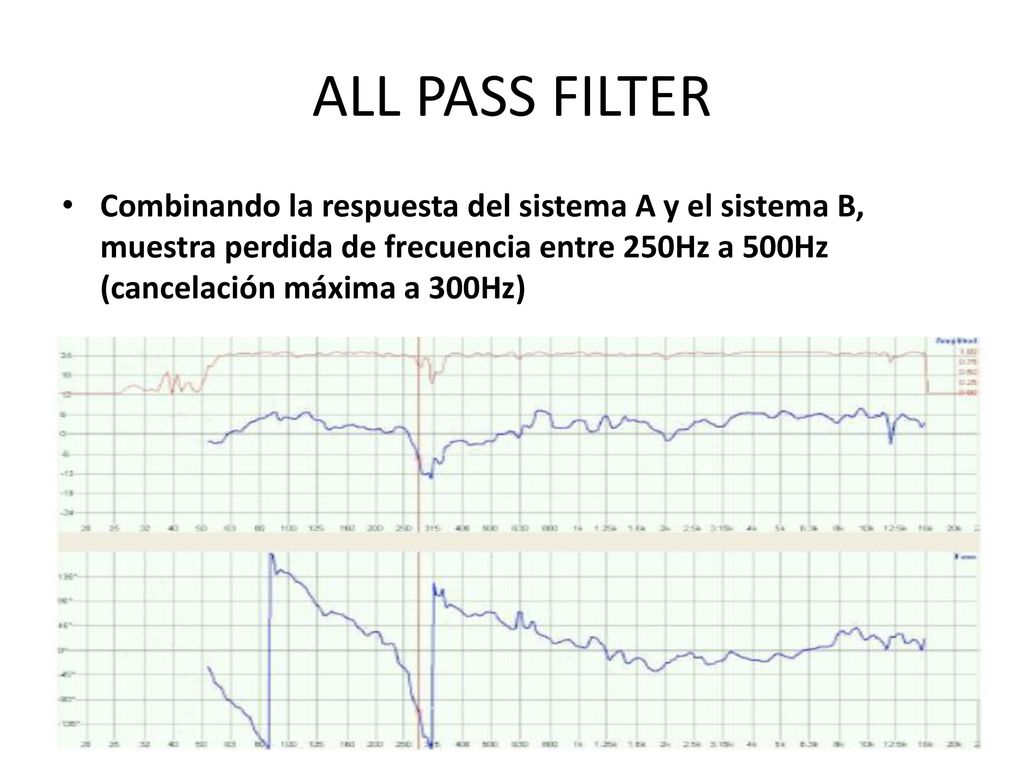

12 ALL PASS FILTER Combinando la respuesta del sistema A y el sistema B, muestra perdida de frecuencia entre 250Hz a 500Hz (cancelación máxima a 300Hz)

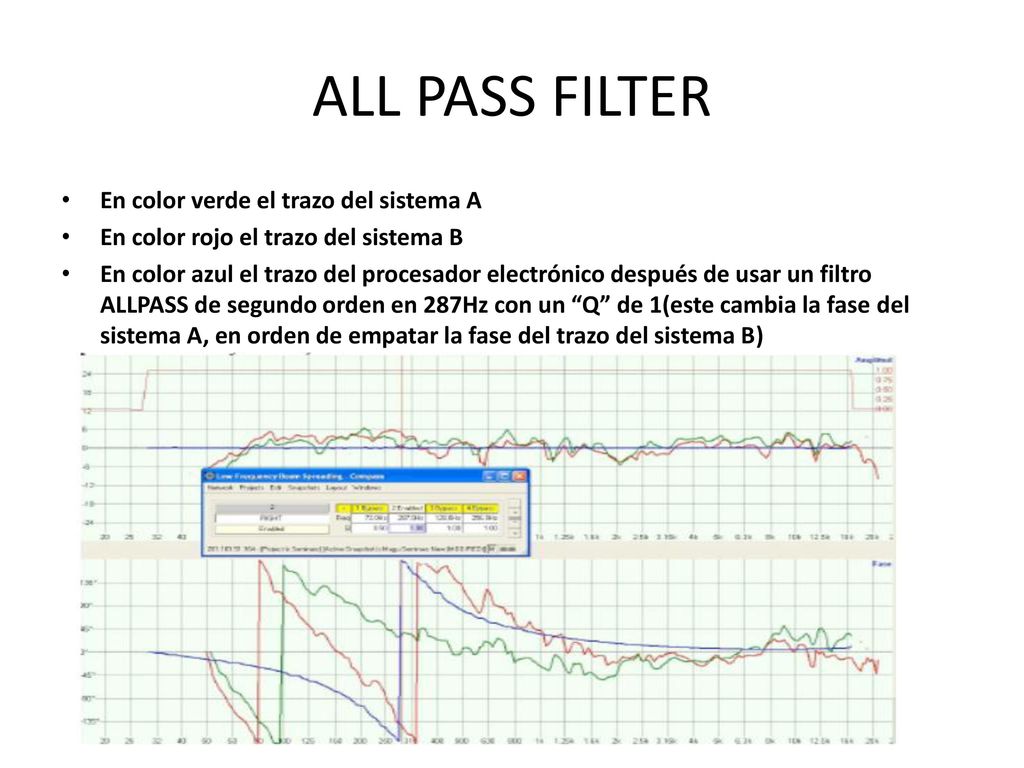

13 ALL PASS FILTER En color verde el trazo del sistema A
En color rojo el trazo del sistema B En color azul el trazo del procesador electrónico después de usar un filtro ALLPASS de segundo orden en 287Hz con un “Q” de 1(este cambia la fase del sistema A, en orden de empatar la fase del trazo del sistema B)

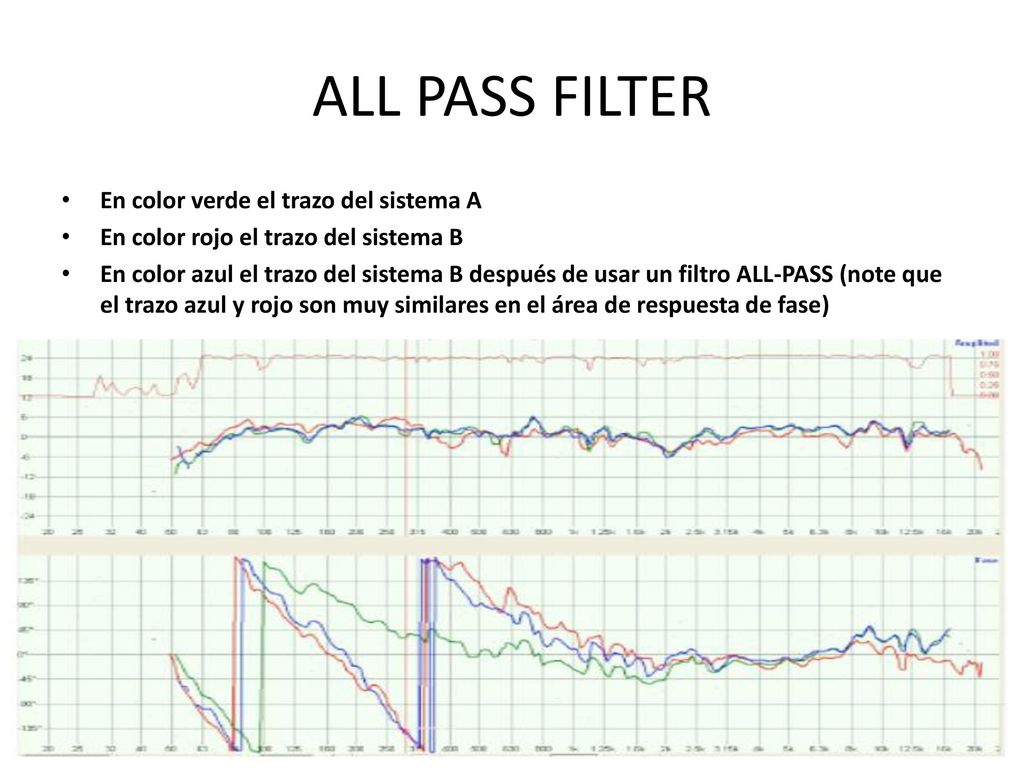

14 ALL PASS FILTER En color verde el trazo del sistema A
En color rojo el trazo del sistema B En color azul el trazo del sistema B después de usar un filtro ALL-PASS (note que el trazo azul y rojo son muy similares en el área de respuesta de fase)

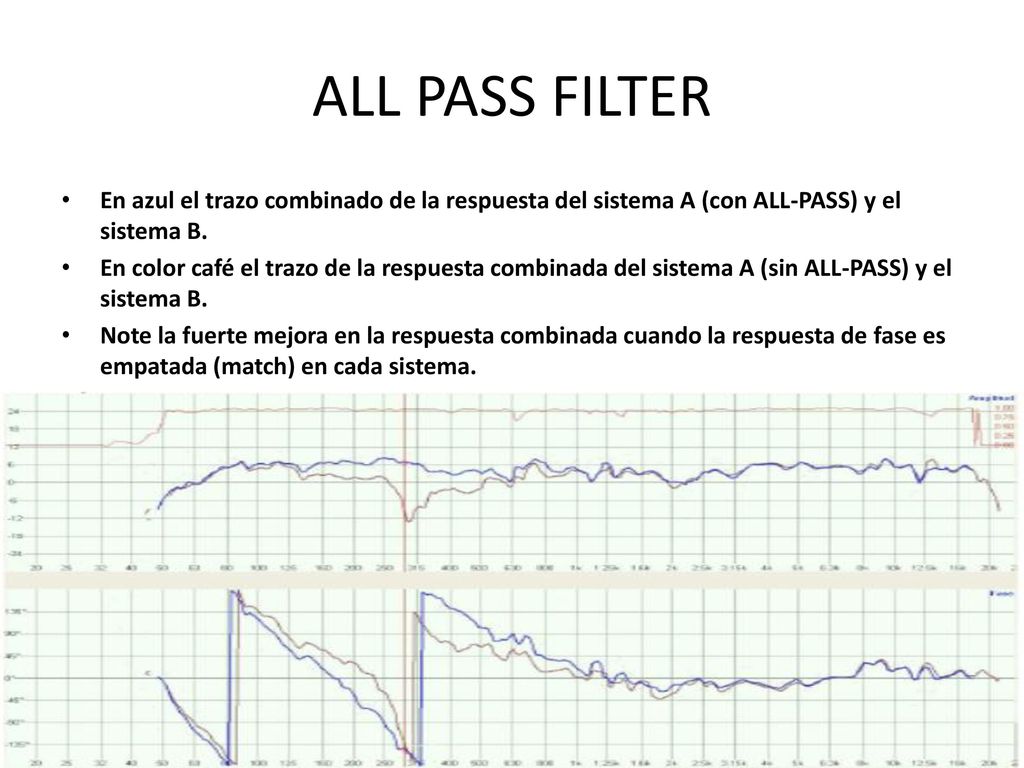

15 ALL PASS FILTER En azul el trazo combinado de la respuesta del sistema A (con ALL-PASS) y el sistema B. En color café el trazo de la respuesta combinada del sistema A (sin ALL-PASS) y el sistema B. Note la fuerte mejora en la respuesta combinada cuando la respuesta de fase es empatada (match) en cada sistema.
