Presentación del tema: "Unidad 3 Capítulo X Mezclado con reacción química"— Transcripción de la presentación:

1 Unidad 3 Capítulo X Mezclado con reacción química

2 U-3. Cap. X. Mezclado con reacción química

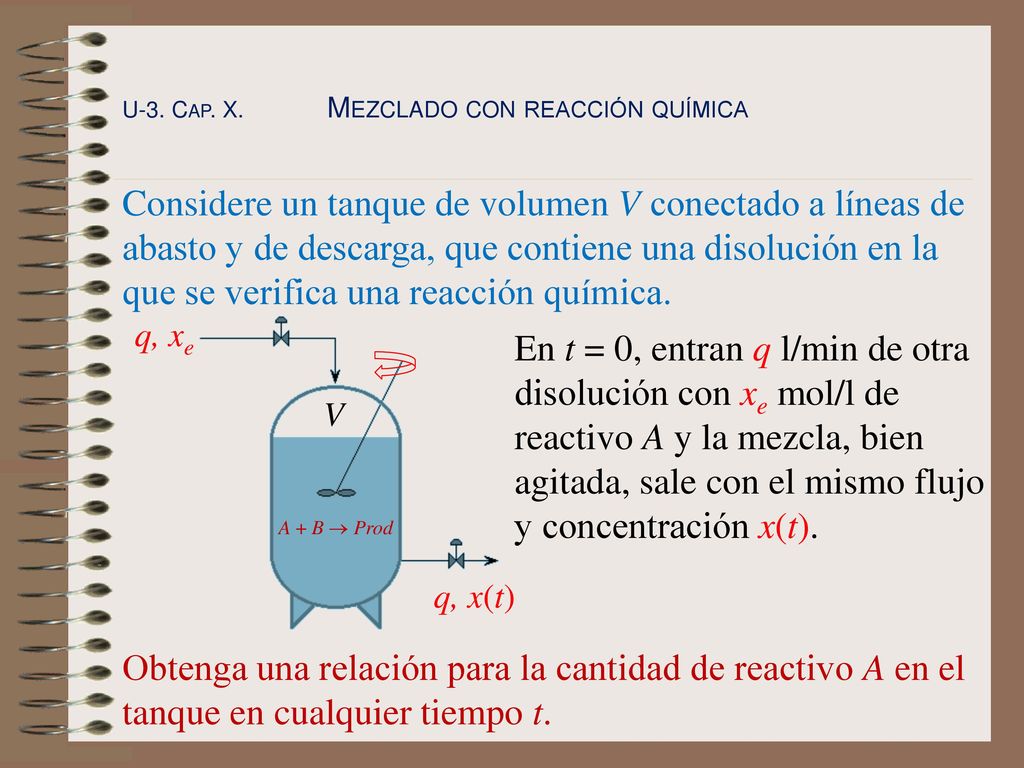

Considere un tanque de volumen V conectado a líneas de abasto y de descarga, que contiene una disolución en la que se verifica una reacción química. q, xe V En t = 0, entran q l/min de otra disolución con xe mol/l de reactivo A y la mezcla, bien agitada, sale con el mismo flujo y concentración x(t). A + B  Prod q, x(t) Obtenga una relación para la cantidad de reactivo A en el tanque en cualquier tiempo t.

3 U-3. Cap. X. Mezclado con reacción química

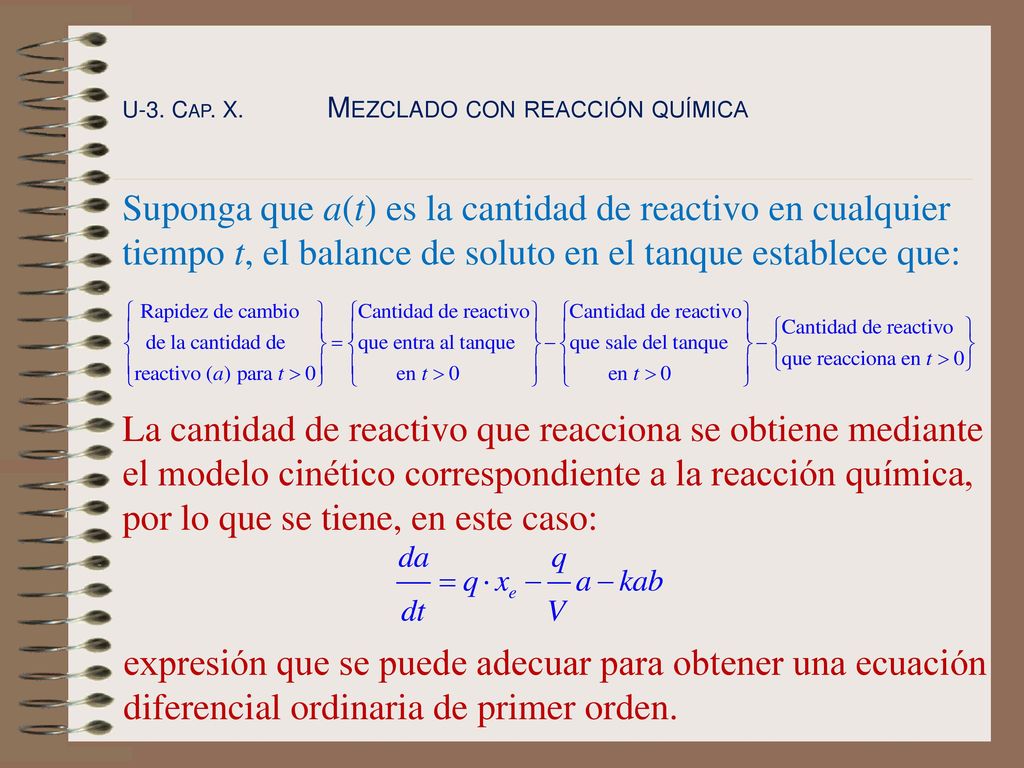

Suponga que a(t) es la cantidad de reactivo en cualquier tiempo t, el balance de soluto en el tanque establece que: La cantidad de reactivo que reacciona se obtiene mediante el modelo cinético correspondiente a la reacción química, por lo que se tiene, en este caso: expresión que se puede adecuar para obtener una ecuación diferencial ordinaria de primer orden.

4 Ejemplo: Considere que la siguiente reacción de 1er orden:

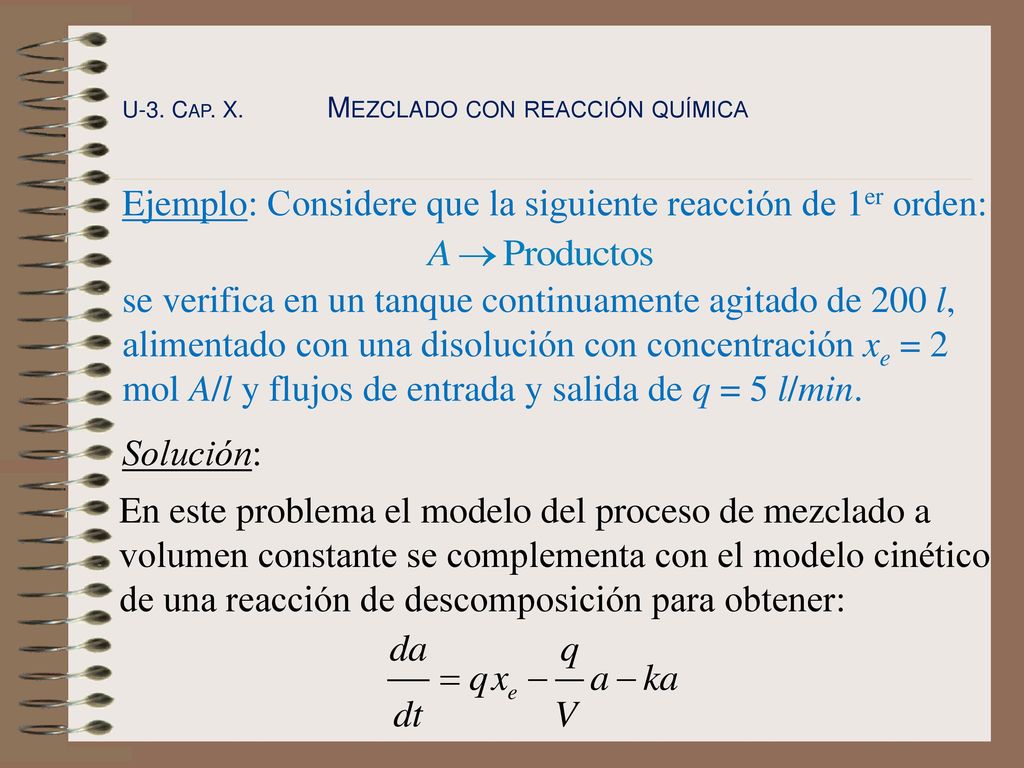

U-3. Cap. X. Mezclado con reacción química Ejemplo: Considere que la siguiente reacción de 1er orden: se verifica en un tanque continuamente agitado de 200 l, alimentado con una disolución con concentración xe = 2 mol A/l y flujos de entrada y salida de q = 5 l/min. Solución: En este problema el modelo del proceso de mezclado a volumen constante se complementa con el modelo cinético de una reacción de descomposición para obtener:

5 El modelo corresponde con la ecuación lineal de primer orden:

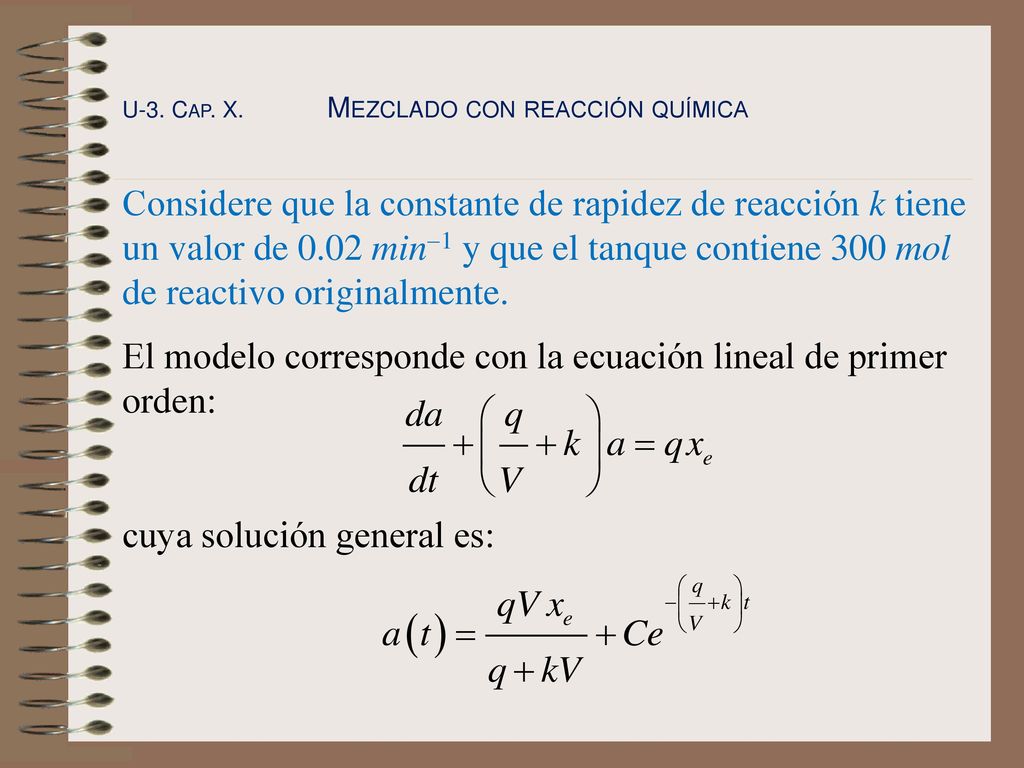

U-3. Cap. X. Mezclado con reacción química Considere que la constante de rapidez de reacción k tiene un valor de 0.02 min1 y que el tanque contiene 300 mol de reactivo originalmente. El modelo corresponde con la ecuación lineal de primer orden: cuya solución general es:

6 y al aplicar la condición inicial (t = 0, a0 = 300) se obtiene:

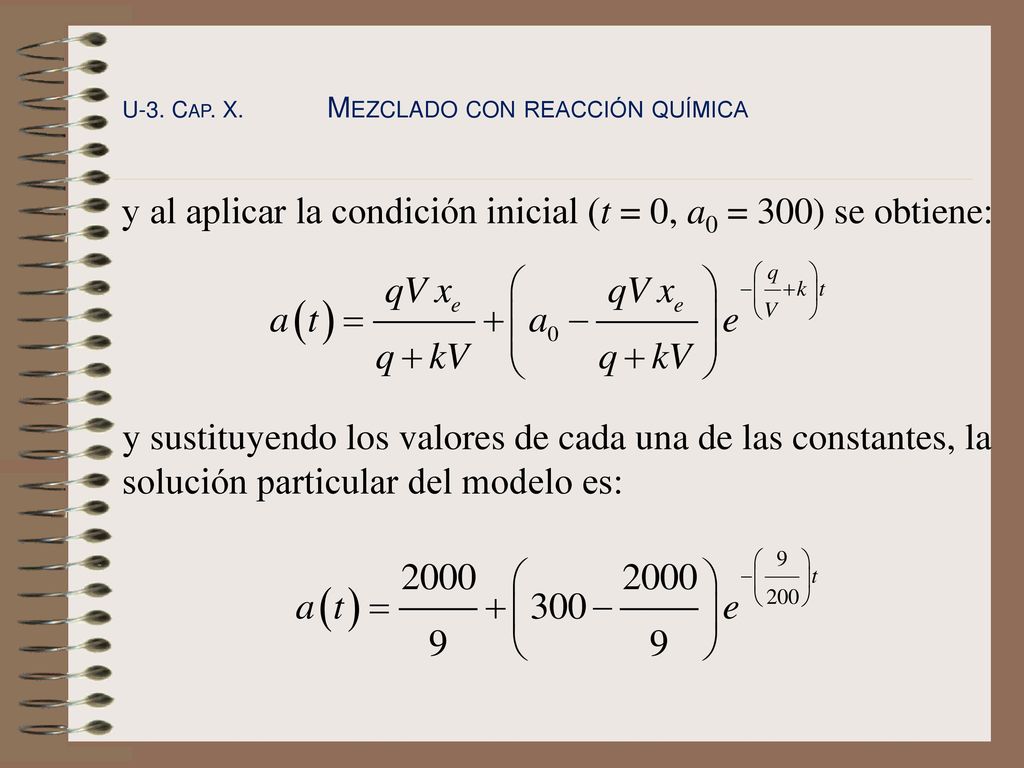

U-3. Cap. X. Mezclado con reacción química y al aplicar la condición inicial (t = 0, a0 = 300) se obtiene: y sustituyendo los valores de cada una de las constantes, la solución particular del modelo es:

7 U-3. Cap. X. Mezclado con reacción química

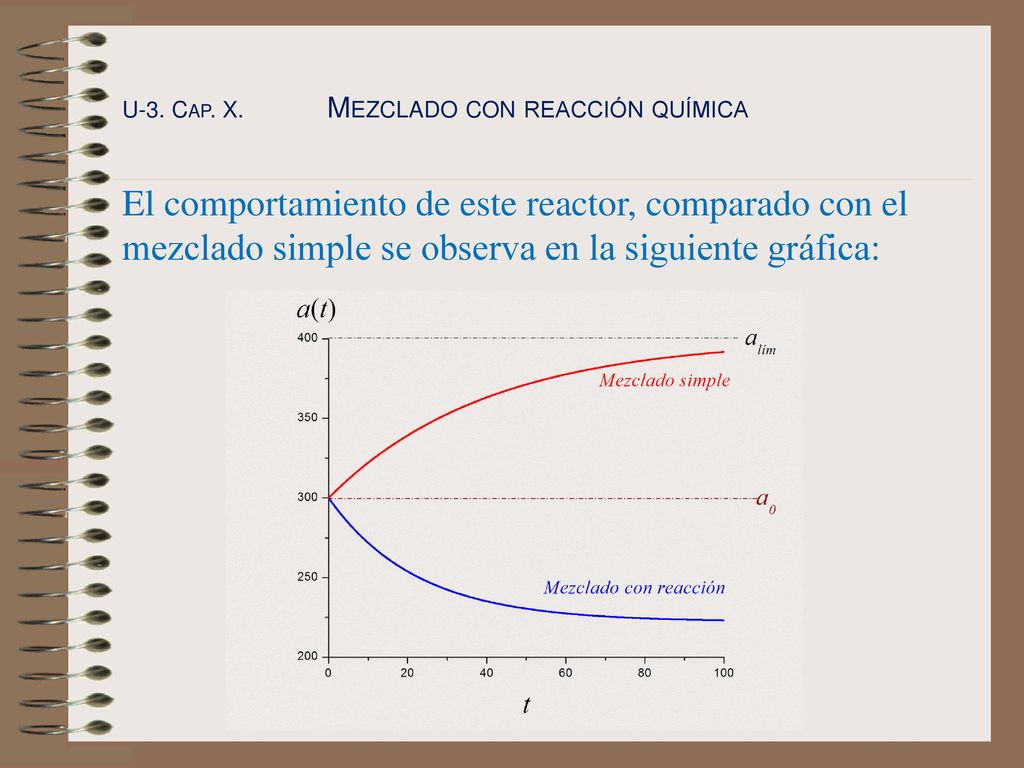

El comportamiento de este reactor, comparado con el mezclado simple se observa en la siguiente gráfica:

8 Ejemplo: Considere que la siguiente dimerización:

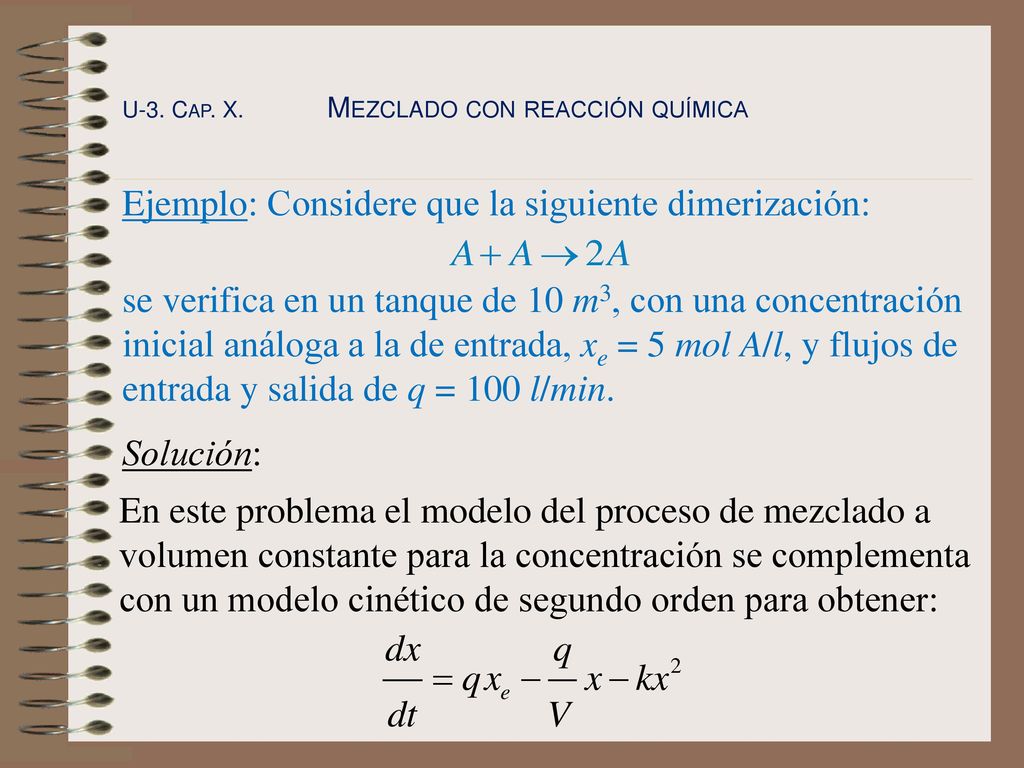

U-3. Cap. X. Mezclado con reacción química Ejemplo: Considere que la siguiente dimerización: se verifica en un tanque de 10 m3, con una concentración inicial análoga a la de entrada, xe = 5 mol A/l, y flujos de entrada y salida de q = 100 l/min. Solución: En este problema el modelo del proceso de mezclado a volumen constante para la concentración se complementa con un modelo cinético de segundo orden para obtener:

9 U-3. Cap. X. Mezclado con reacción química

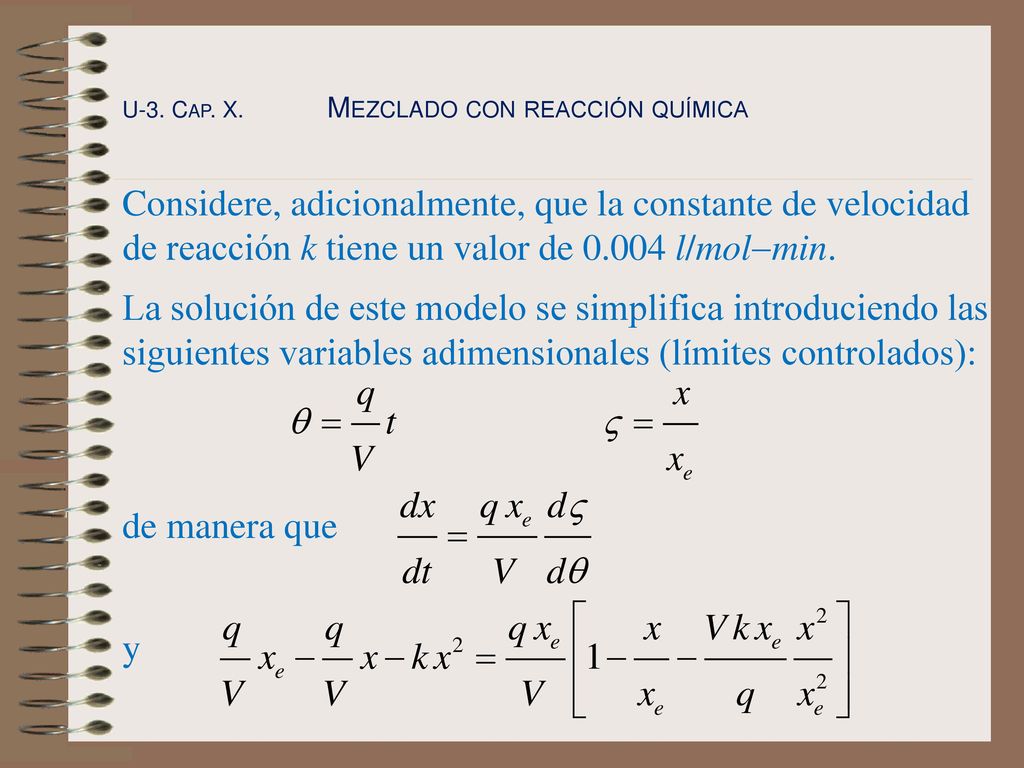

Considere, adicionalmente, que la constante de velocidad de reacción k tiene un valor de l/molmin. La solución de este modelo se simplifica introduciendo las siguientes variables adimensionales (límites controlados): de manera que y

10 U-3. Cap. X. Mezclado con reacción química

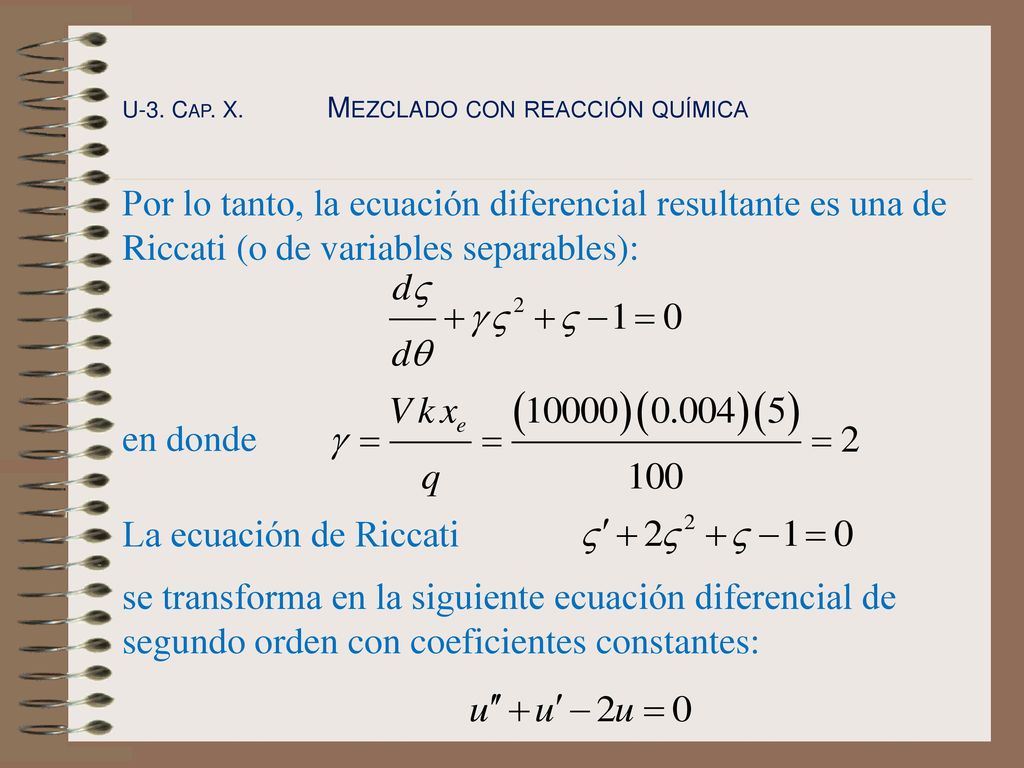

Por lo tanto, la ecuación diferencial resultante es una de Riccati (o de variables separables): en donde La ecuación de Riccati se transforma en la siguiente ecuación diferencial de segundo orden con coeficientes constantes:

11 cuya solución conduce a la siguiente expresión para z :

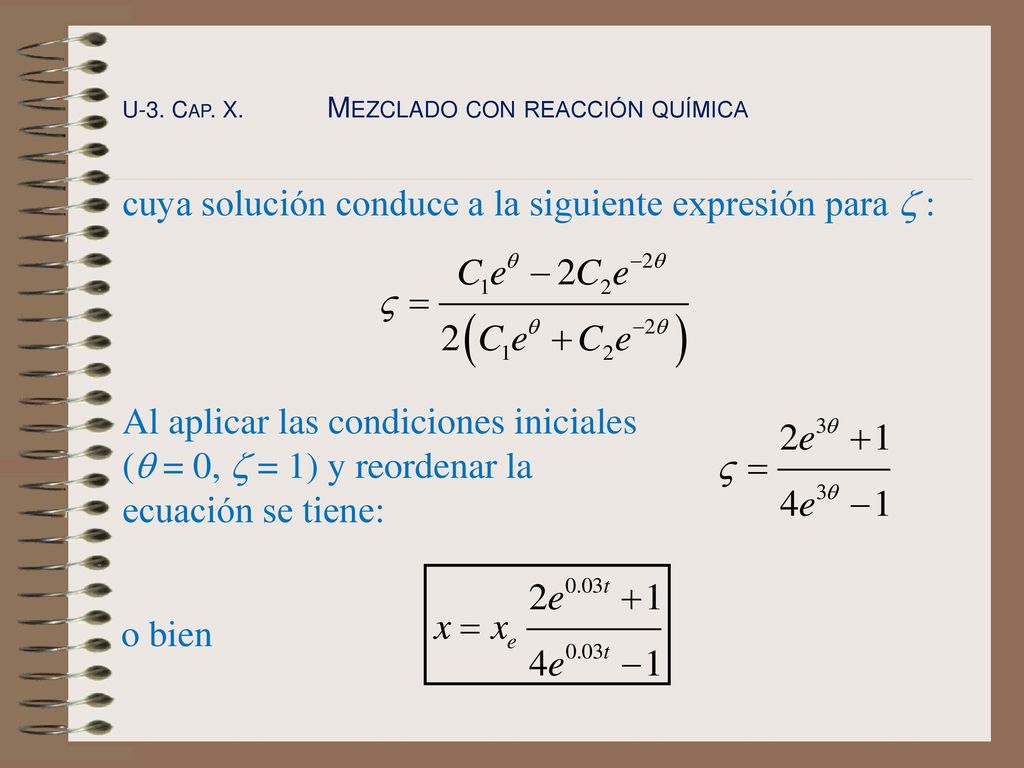

U-3. Cap. X. Mezclado con reacción química cuya solución conduce a la siguiente expresión para z : Al aplicar las condiciones iniciales (q = 0, z = 1) y reordenar la ecuación se tiene: o bien

12 U-3. Cap. X. Mezclado con reacción química

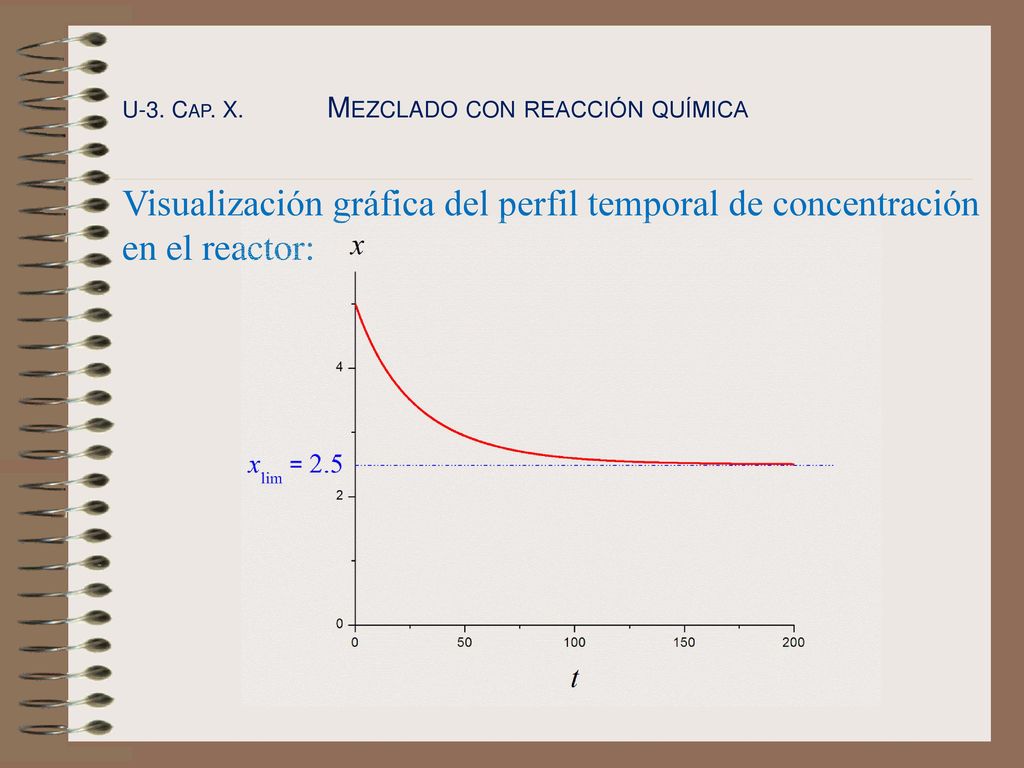

Visualización gráfica del perfil temporal de concentración en el reactor:
