UNIVERSIDAD CATOLICA DEL NORTE SEDE COQUIMBO ELECTROOBTENCION DE COBRE

Presentación del tema: "UNIVERSIDAD CATOLICA DEL NORTE SEDE COQUIMBO ELECTROOBTENCION DE COBRE"— Transcripción de la presentación:

1 UNIVERSIDAD CATOLICA DEL NORTE SEDE COQUIMBO ELECTROOBTENCION DE COBRE
INGENIERIA CIVIL INDUSTRIAL 2014 ACADEMICO: EDWIN FRANCO YAÑEZ

2 RELATOR: EDWIN FRANCO YAÑEZ

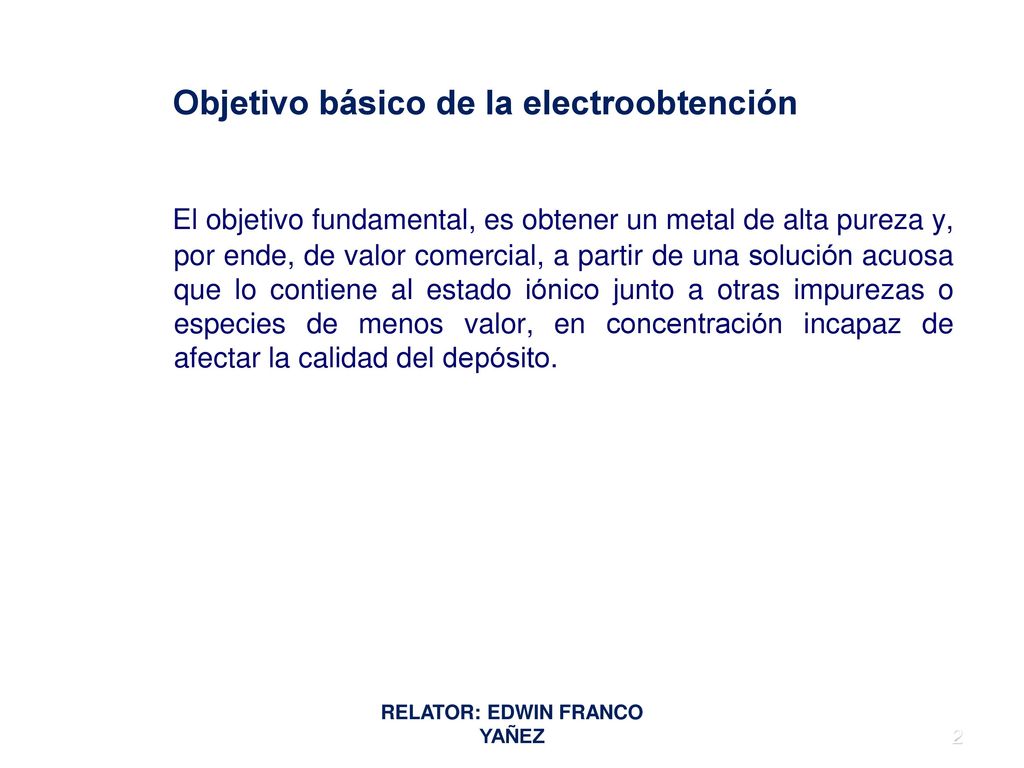

Objetivo básico de la electroobtención El objetivo fundamental, es obtener un metal de alta pureza y, por ende, de valor comercial, a partir de una solución acuosa que lo contiene al estado iónico junto a otras impurezas o especies de menos valor, en concentración incapaz de afectar la calidad del depósito. RELATOR: EDWIN FRANCO YAÑEZ

3 RELATOR: EDWIN FRANCO YAÑEZ

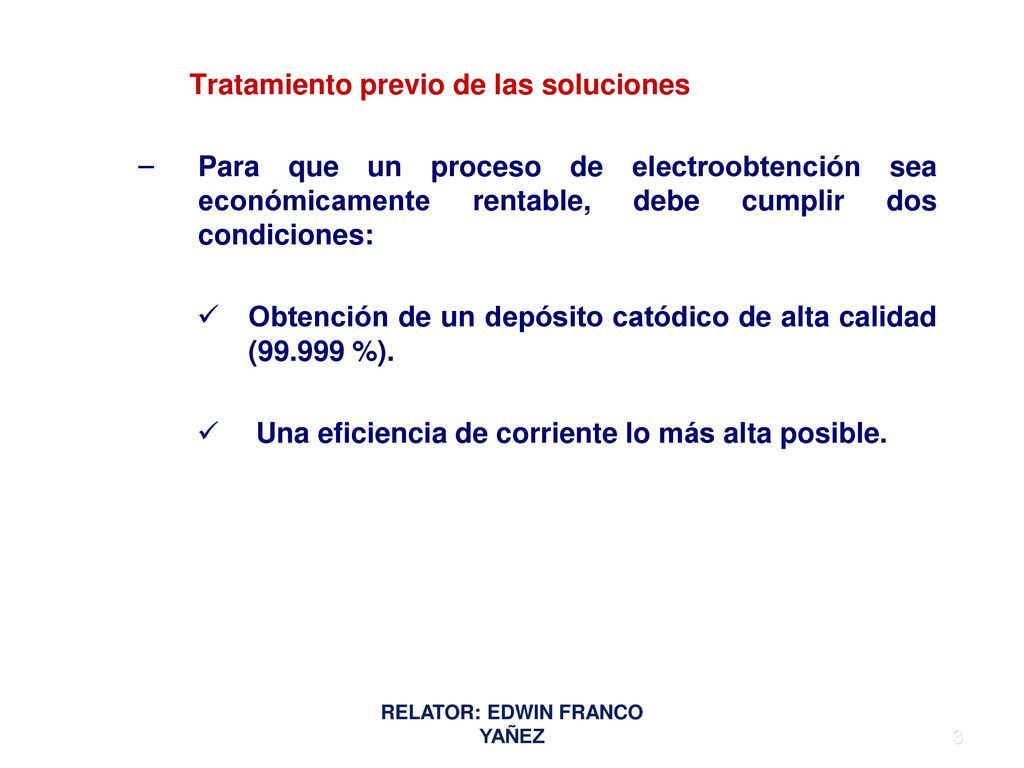

Tratamiento previo de las soluciones Para que un proceso de electroobtención sea económicamente rentable, debe cumplir dos condiciones: Obtención de un depósito catódico de alta calidad ( %). Una eficiencia de corriente lo más alta posible. RELATOR: EDWIN FRANCO YAÑEZ

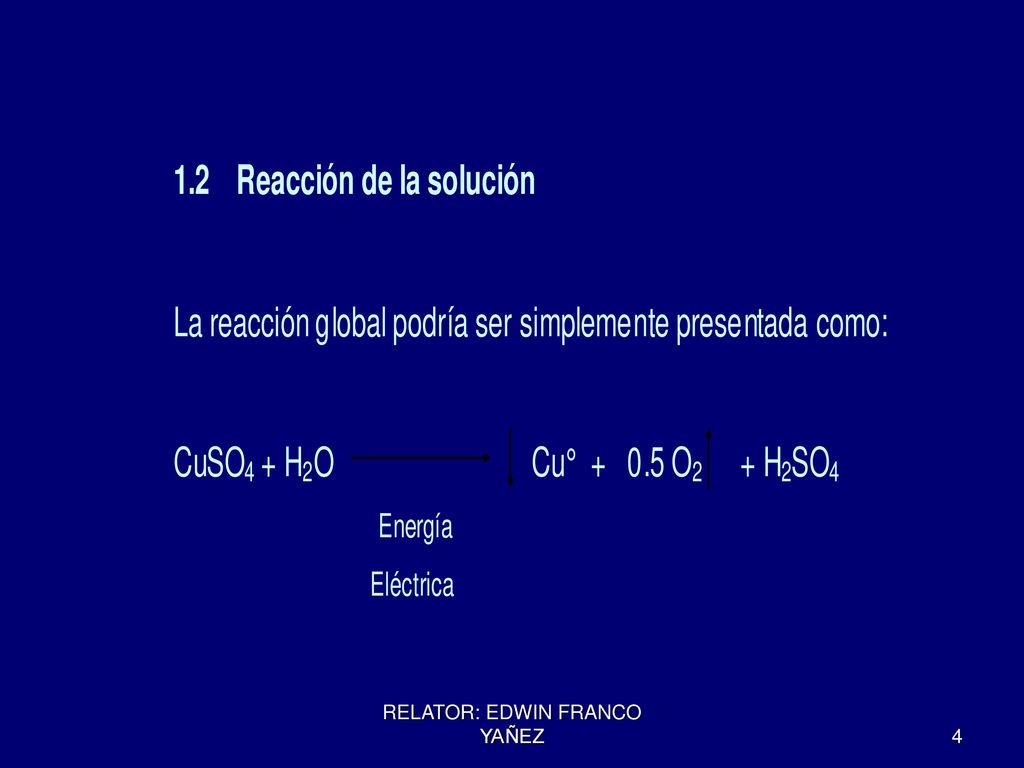

4 RELATOR: EDWIN FRANCO YAÑEZ

5 RELATOR: EDWIN FRANCO YAÑEZ

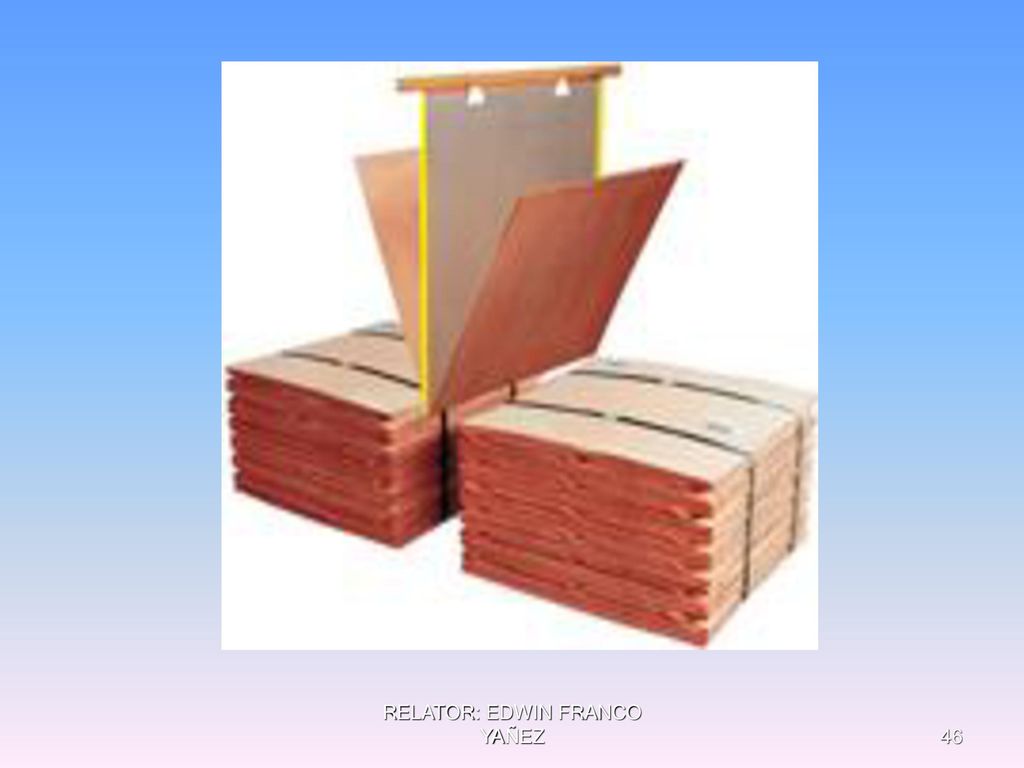

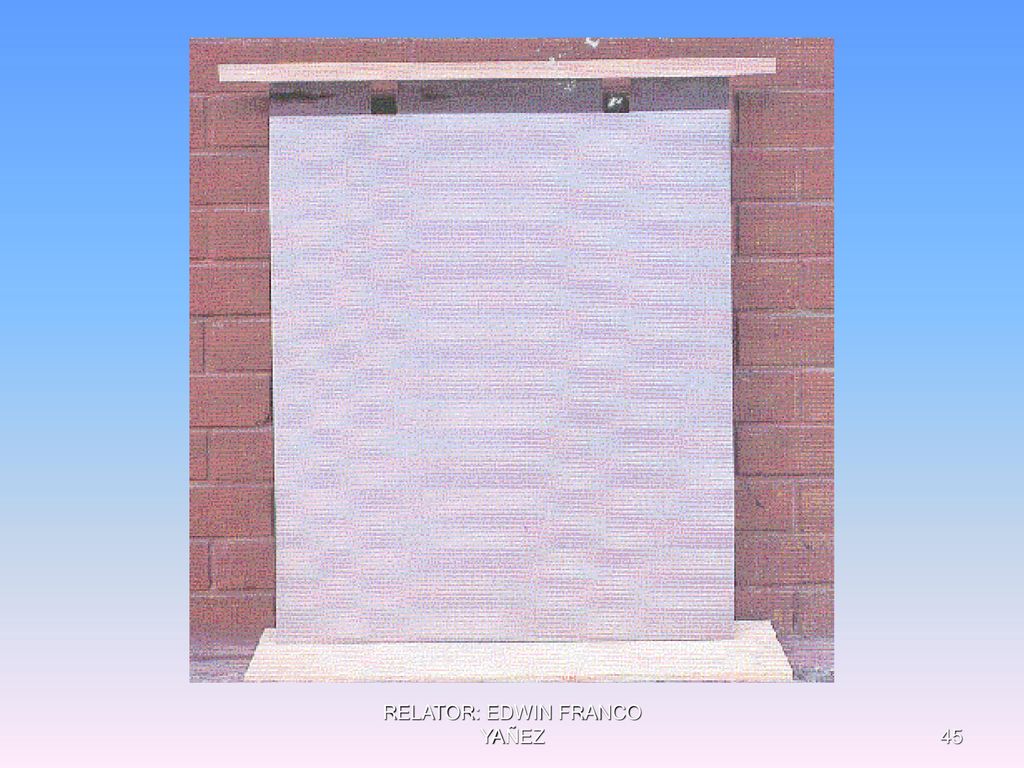

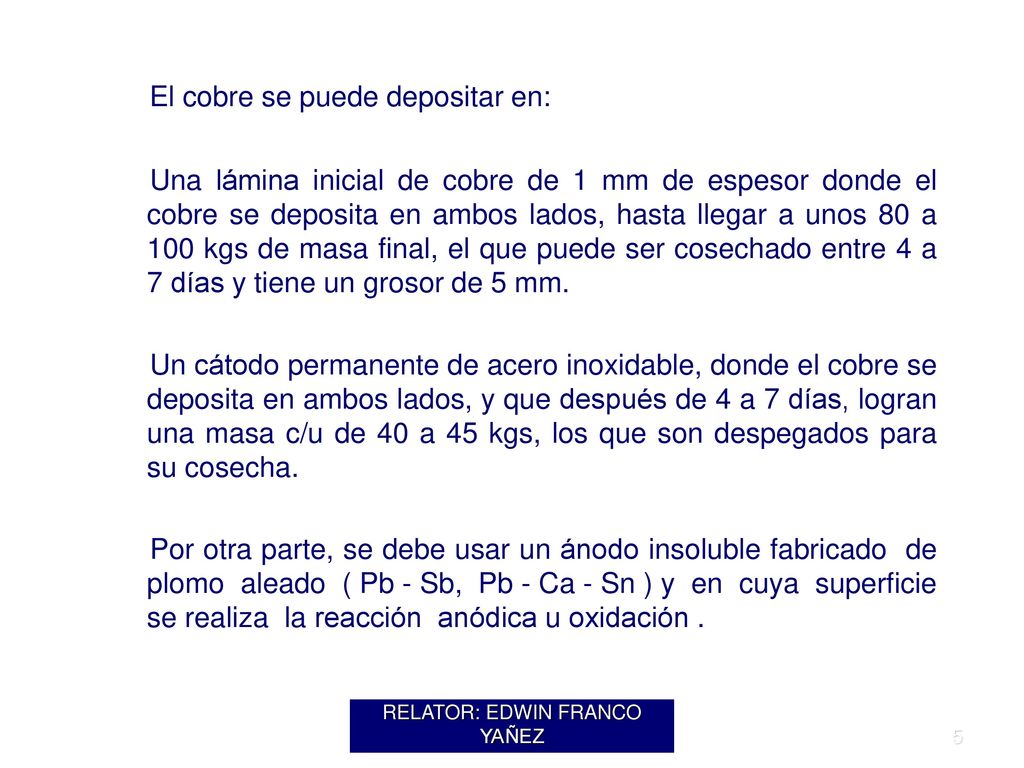

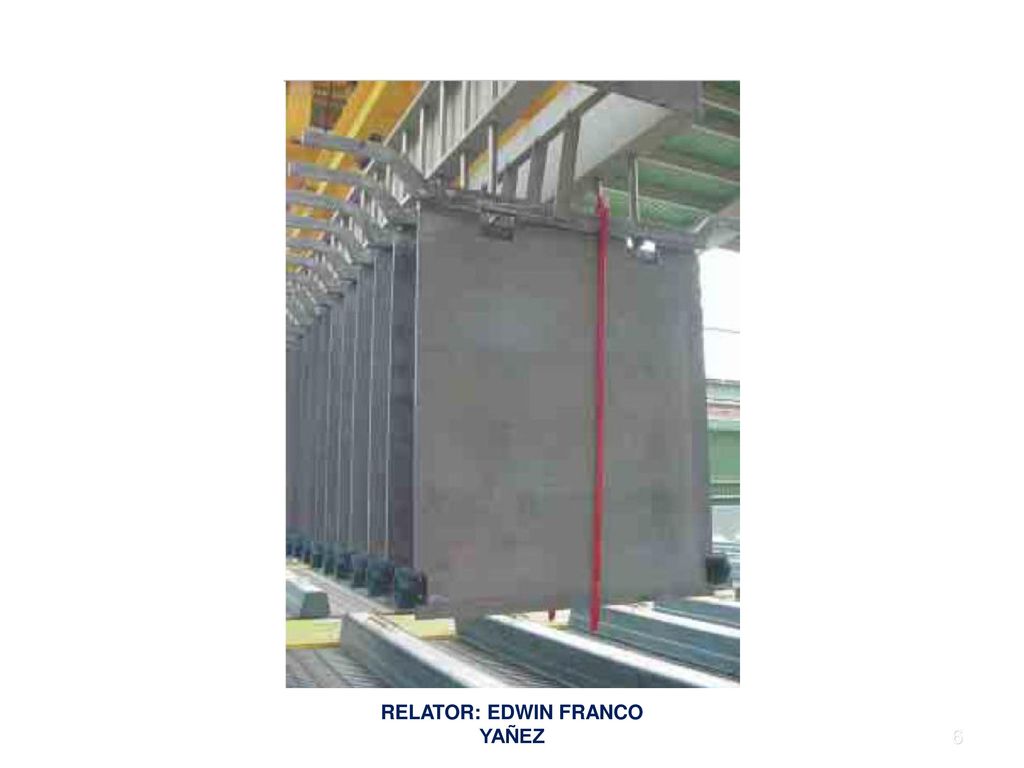

El cobre se puede depositar en: Una lámina inicial de cobre de 1 mm de espesor donde el cobre se deposita en ambos lados, hasta llegar a unos 80 a 100 kgs de masa final, el que puede ser cosechado entre 4 a 7 días y tiene un grosor de 5 mm. Un cátodo permanente de acero inoxidable, donde el cobre se deposita en ambos lados, y que después de 4 a 7 días, logran una masa c/u de 40 a 45 kgs, los que son despegados para su cosecha. Por otra parte, se debe usar un ánodo insoluble fabricado de plomo aleado ( Pb - Sb, Pb - Ca - Sn ) y en cuya superficie se realiza la reacción anódica u oxidación . RELATOR: EDWIN FRANCO YAÑEZ

6 RELATOR: EDWIN FRANCO YAÑEZ

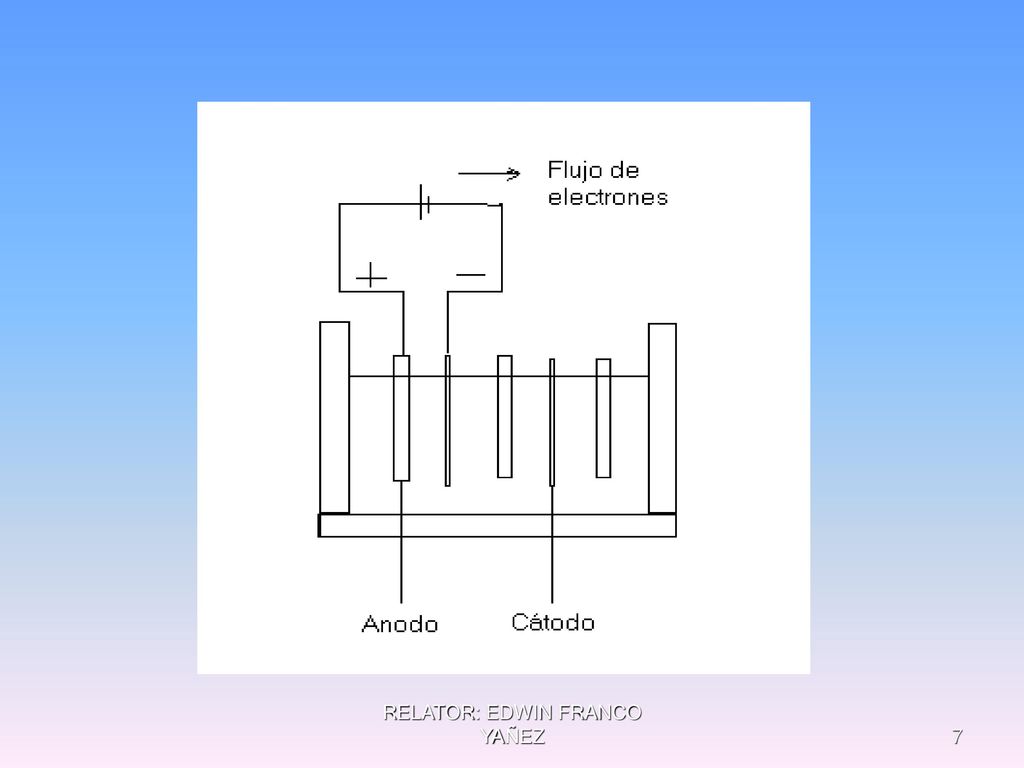

7 RELATOR: EDWIN FRANCO YAÑEZ

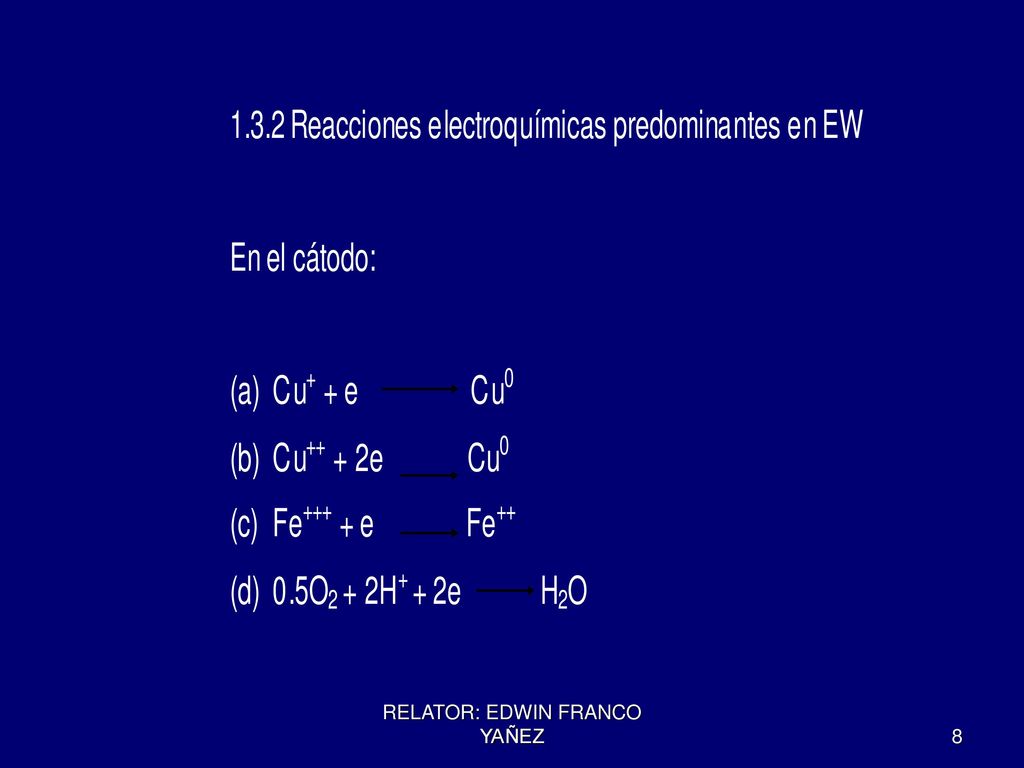

8 RELATOR: EDWIN FRANCO YAÑEZ

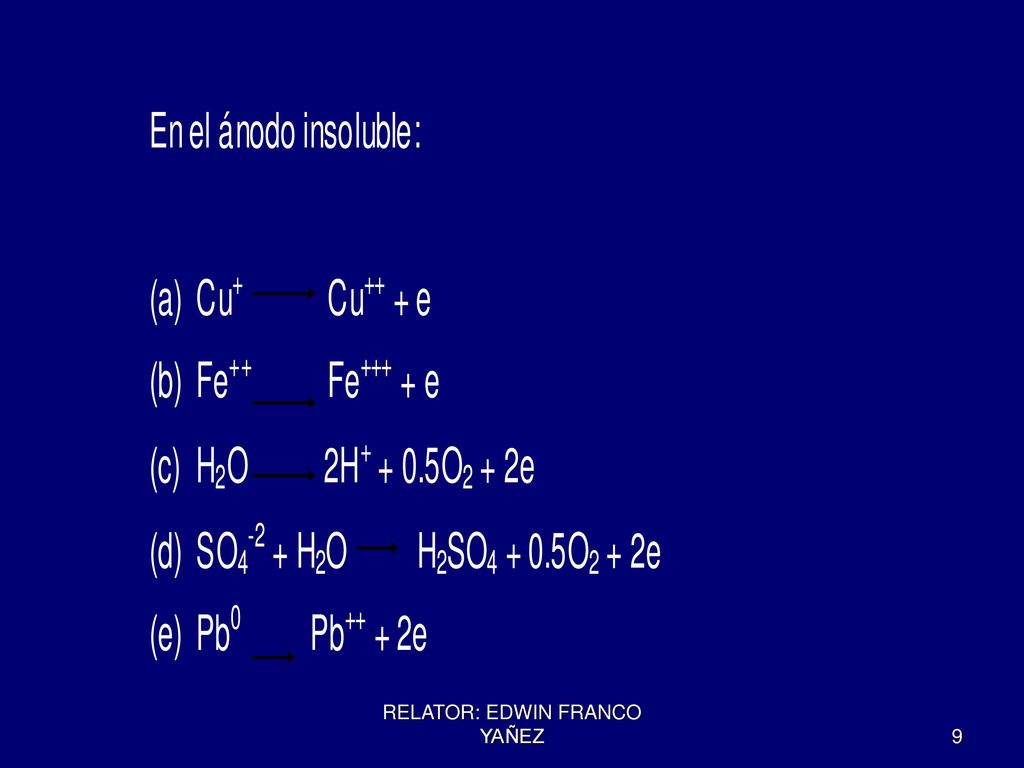

9 RELATOR: EDWIN FRANCO YAÑEZ

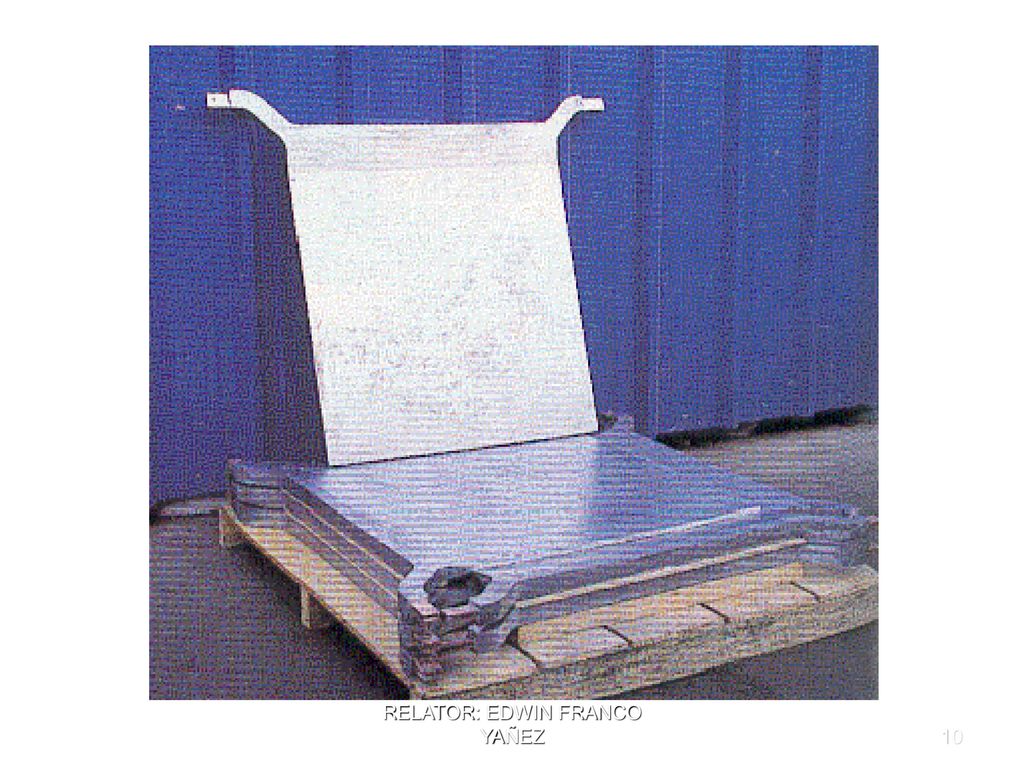

10 RELATOR: EDWIN FRANCO YAÑEZ

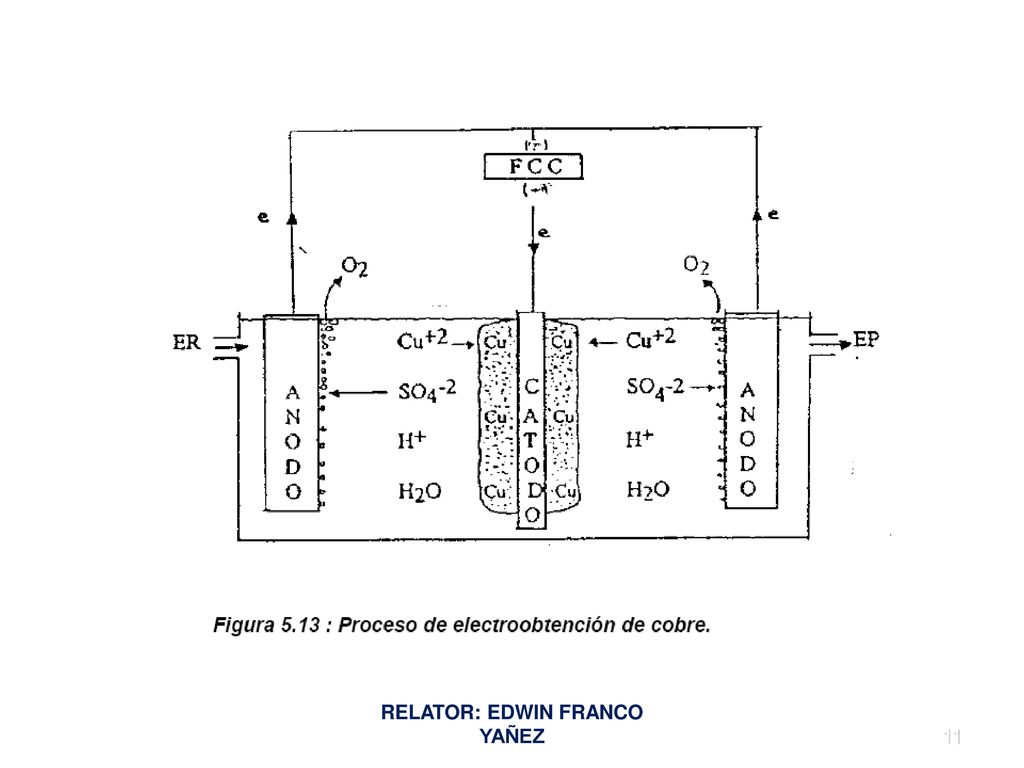

11 RELATOR: EDWIN FRANCO YAÑEZ

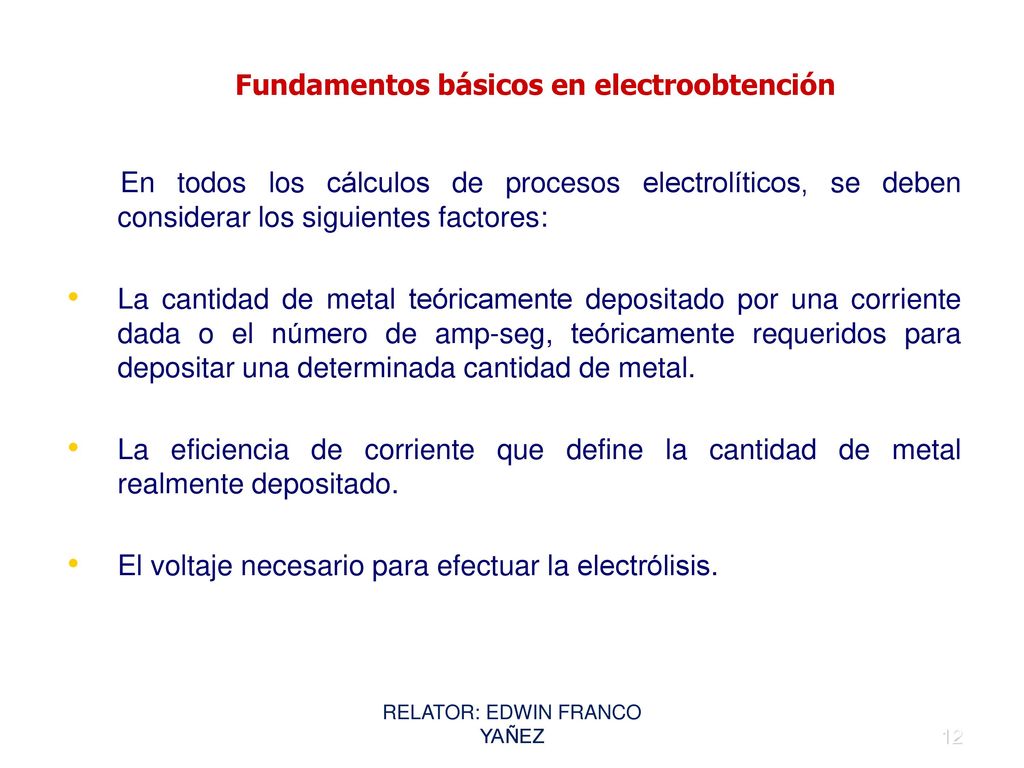

12 Fundamentos básicos en electroobtención
En todos los cálculos de procesos electrolíticos, se deben considerar los siguientes factores: La cantidad de metal teóricamente depositado por una corriente dada o el número de amp-seg, teóricamente requeridos para depositar una determinada cantidad de metal. La eficiencia de corriente que define la cantidad de metal realmente depositado. El voltaje necesario para efectuar la electrólisis. RELATOR: EDWIN FRANCO YAÑEZ

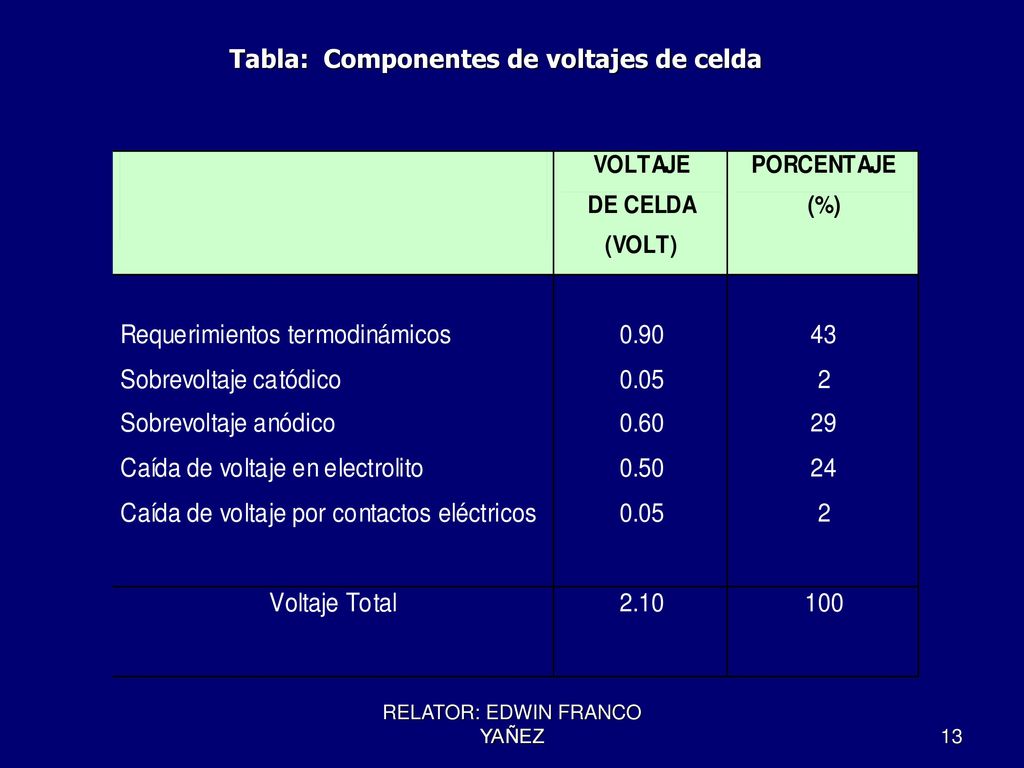

13 Tabla: Componentes de voltajes de celda
RELATOR: EDWIN FRANCO YAÑEZ

14 RELATOR: EDWIN FRANCO YAÑEZ

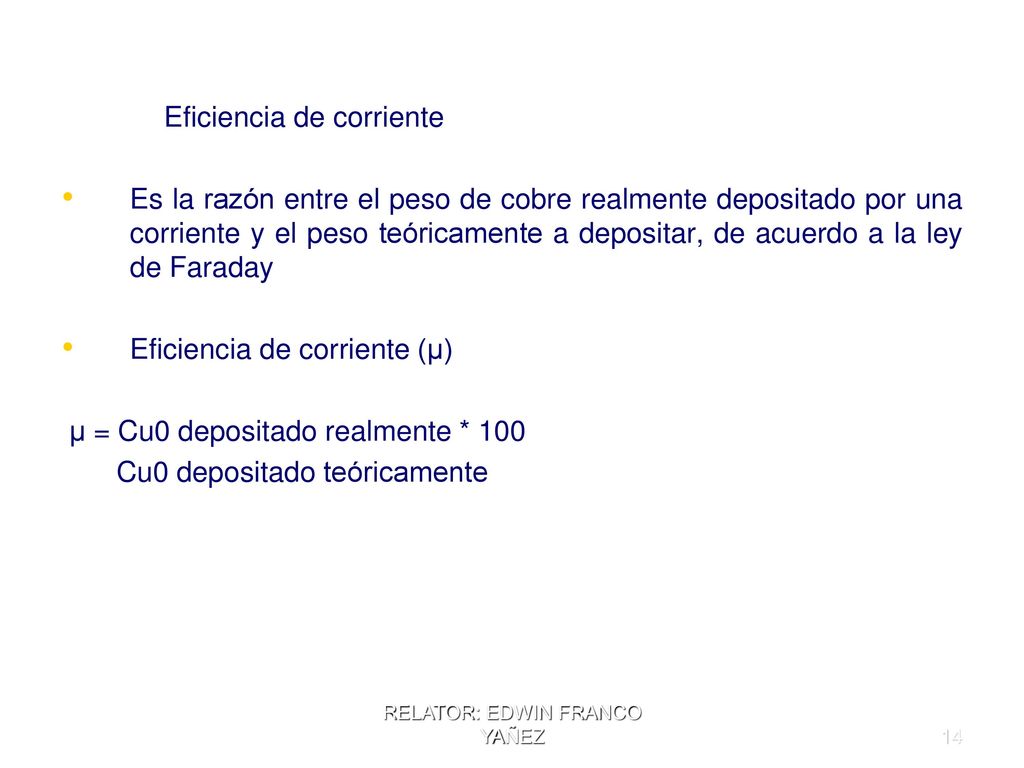

Eficiencia de corriente Es la razón entre el peso de cobre realmente depositado por una corriente y el peso teóricamente a depositar, de acuerdo a la ley de Faraday Eficiencia de corriente (μ) μ = Cu0 depositado realmente * 100 Cu0 depositado teóricamente RELATOR: EDWIN FRANCO YAÑEZ

15 RELATOR: EDWIN FRANCO YAÑEZ

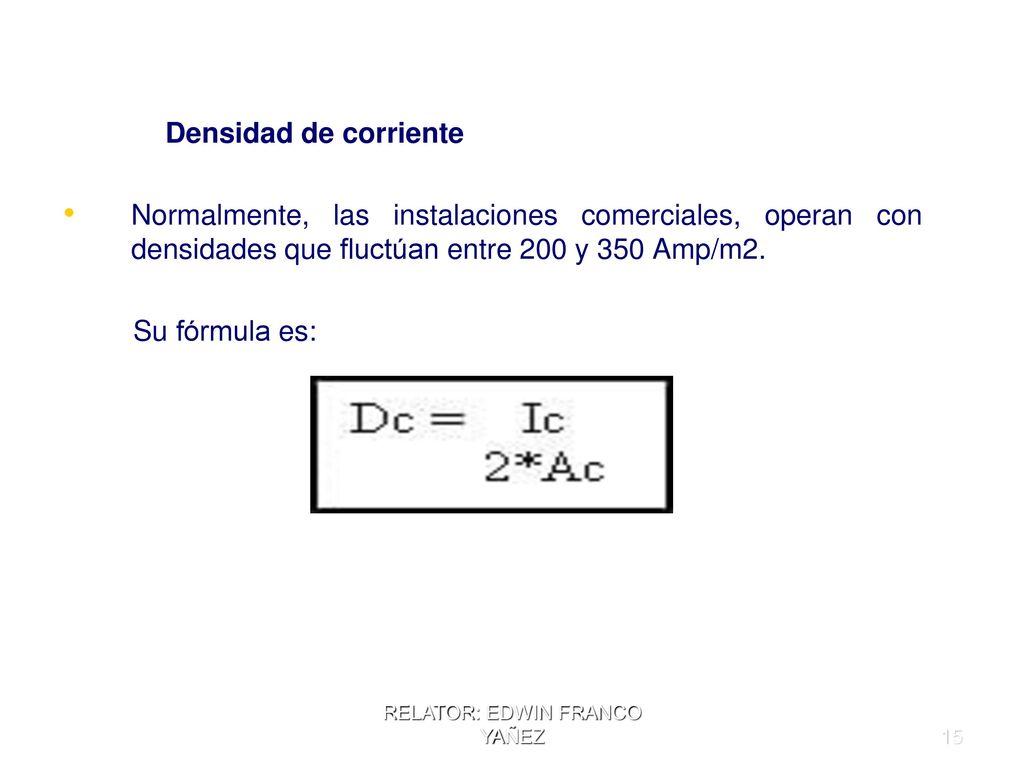

Densidad de corriente Normalmente, las instalaciones comerciales, operan con densidades que fluctúan entre 200 y 350 Amp/m2. Su fórmula es: RELATOR: EDWIN FRANCO YAÑEZ

16 RELATOR: EDWIN FRANCO YAÑEZ

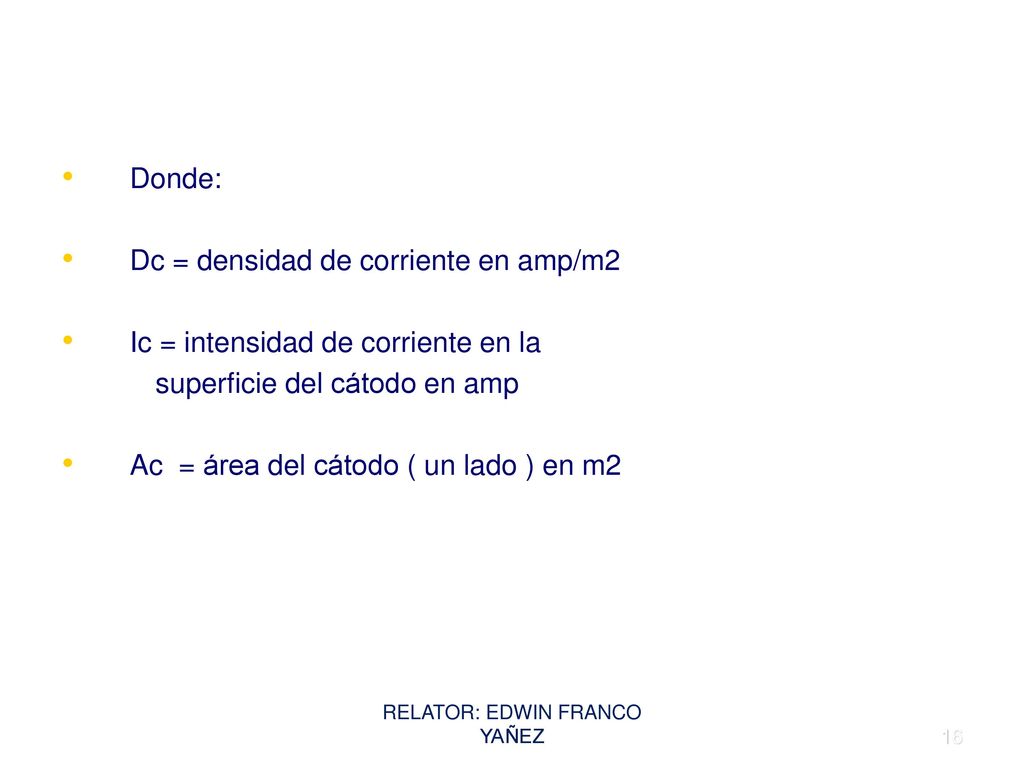

Donde: Dc = densidad de corriente en amp/m2 Ic = intensidad de corriente en la superficie del cátodo en amp Ac = área del cátodo ( un lado ) en m2 RELATOR: EDWIN FRANCO YAÑEZ

17 RELATOR: EDWIN FRANCO YAÑEZ

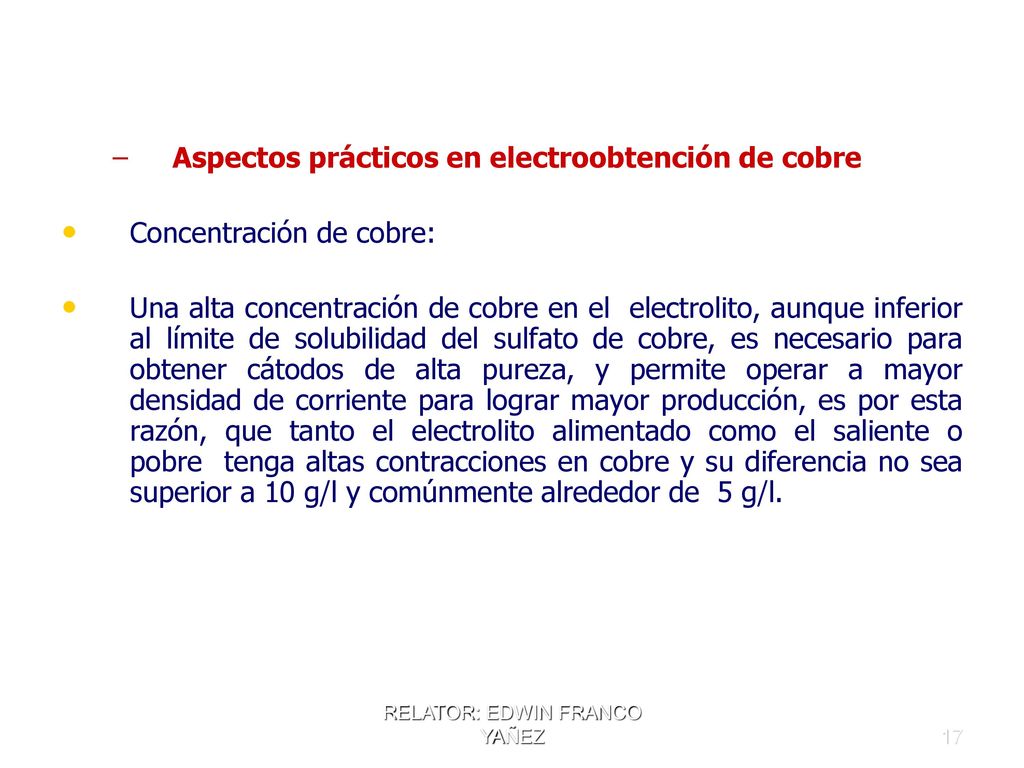

Aspectos prácticos en electroobtención de cobre Concentración de cobre: Una alta concentración de cobre en el electrolito, aunque inferior al límite de solubilidad del sulfato de cobre, es necesario para obtener cátodos de alta pureza, y permite operar a mayor densidad de corriente para lograr mayor producción, es por esta razón, que tanto el electrolito alimentado como el saliente o pobre tenga altas contracciones en cobre y su diferencia no sea superior a 10 g/l y comúnmente alrededor de 5 g/l. RELATOR: EDWIN FRANCO YAÑEZ

18 RELATOR: EDWIN FRANCO YAÑEZ

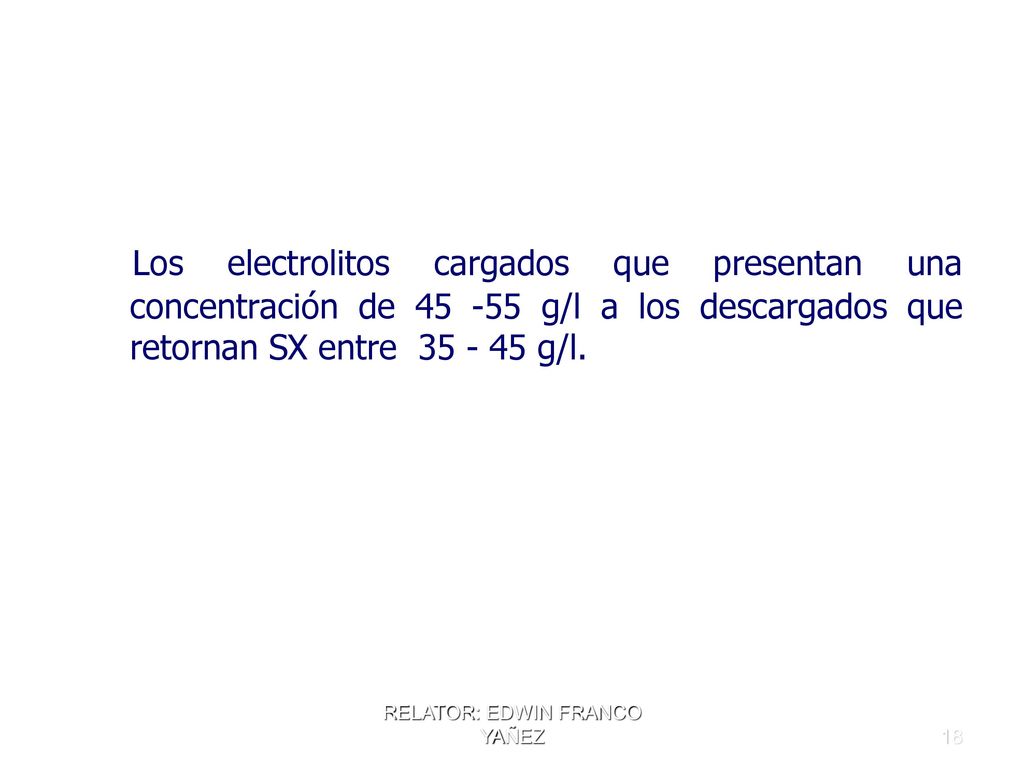

Los electrolitos cargados que presentan una concentración de g/l a los descargados que retornan SX entre g/l. RELATOR: EDWIN FRANCO YAÑEZ

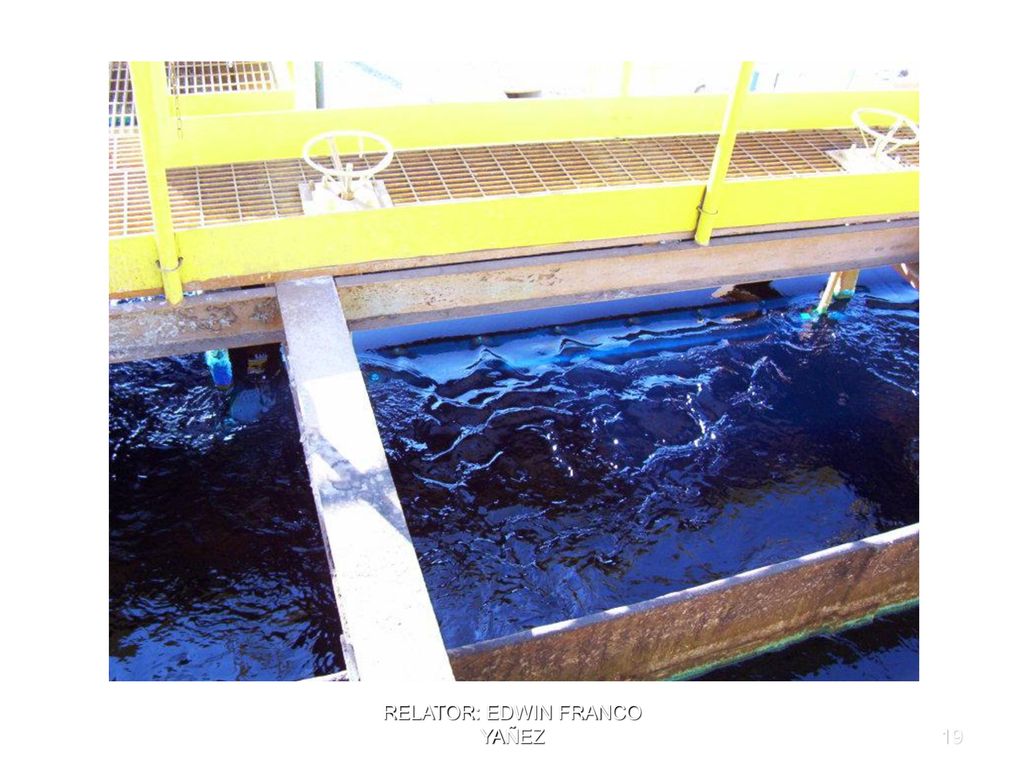

19 RELATOR: EDWIN FRANCO YAÑEZ

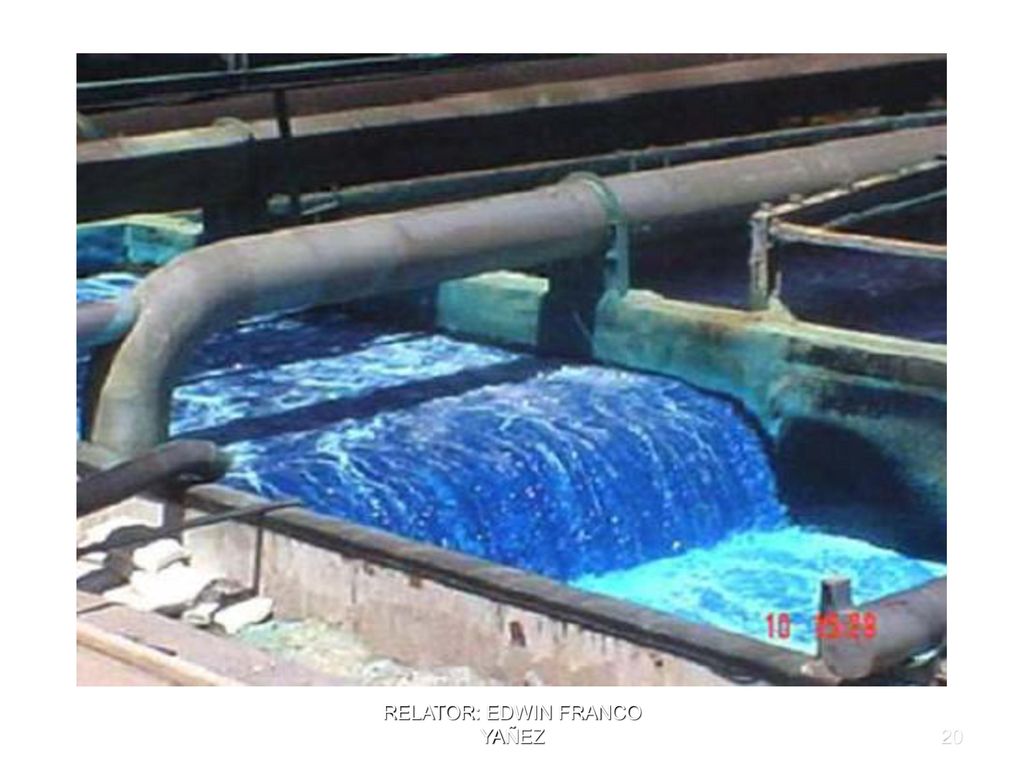

20 RELATOR: EDWIN FRANCO YAÑEZ

21 RELATOR: EDWIN FRANCO YAÑEZ

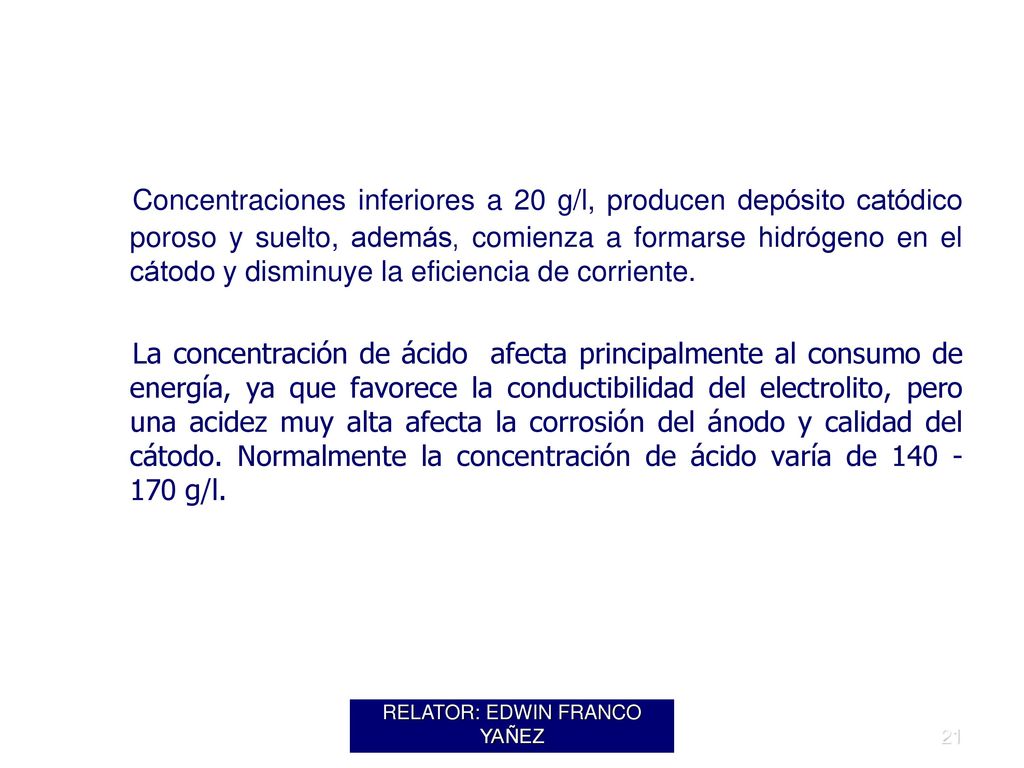

Concentraciones inferiores a 20 g/l, producen depósito catódico poroso y suelto, además, comienza a formarse hidrógeno en el cátodo y disminuye la eficiencia de corriente. La concentración de ácido afecta principalmente al consumo de energía, ya que favorece la conductibilidad del electrolito, pero una acidez muy alta afecta la corrosión del ánodo y calidad del cátodo. Normalmente la concentración de ácido varía de g/l. RELATOR: EDWIN FRANCO YAÑEZ

22 RELATOR: EDWIN FRANCO YAÑEZ

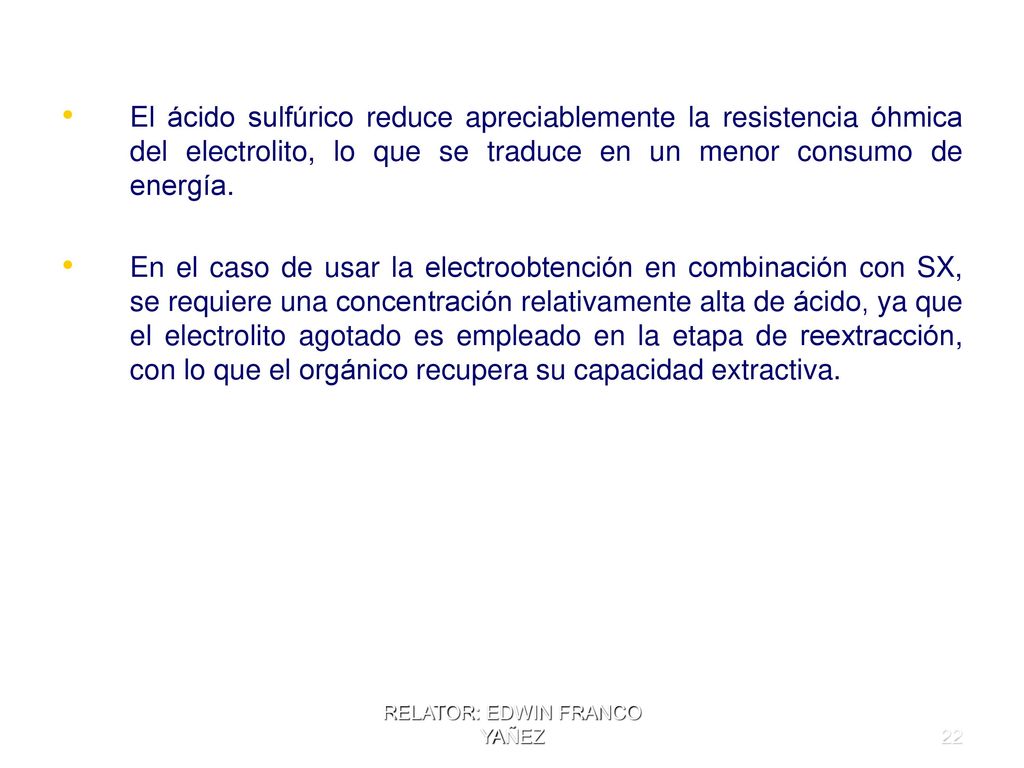

El ácido sulfúrico reduce apreciablemente la resistencia óhmica del electrolito, lo que se traduce en un menor consumo de energía. En el caso de usar la electroobtención en combinación con SX, se requiere una concentración relativamente alta de ácido, ya que el electrolito agotado es empleado en la etapa de reextracción, con lo que el orgánico recupera su capacidad extractiva. RELATOR: EDWIN FRANCO YAÑEZ

23 RELATOR: EDWIN FRANCO YAÑEZ

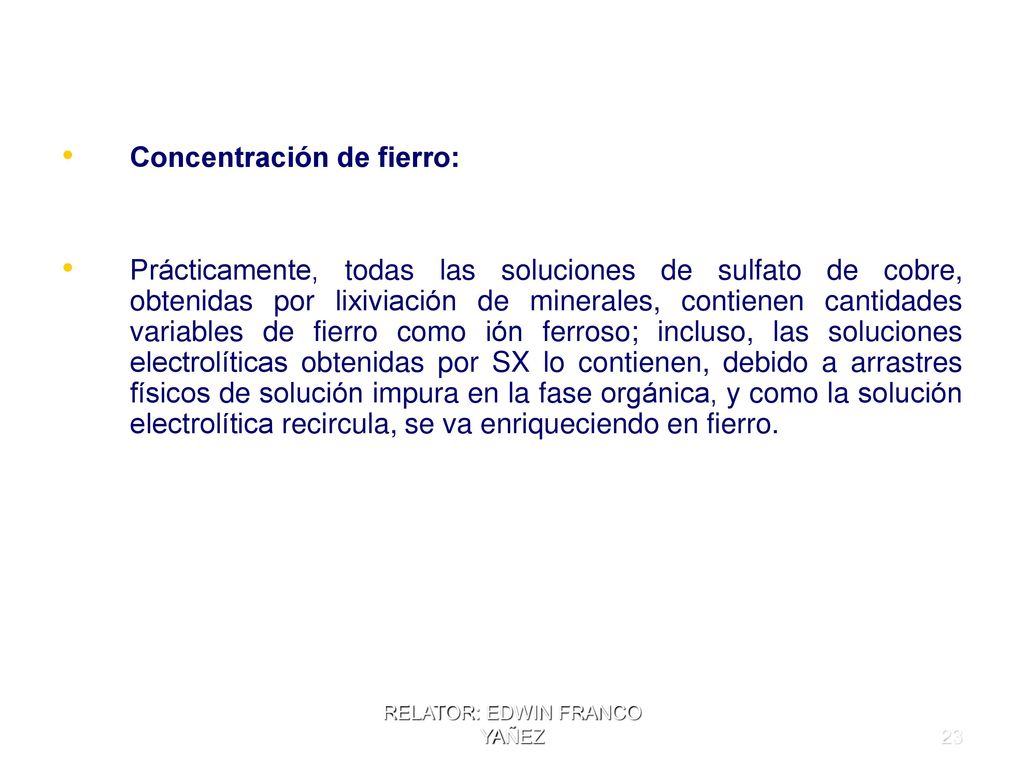

Concentración de fierro: Prácticamente, todas las soluciones de sulfato de cobre, obtenidas por lixiviación de minerales, contienen cantidades variables de fierro como ión ferroso; incluso, las soluciones electrolíticas obtenidas por SX lo contienen, debido a arrastres físicos de solución impura en la fase orgánica, y como la solución electrolítica recircula, se va enriqueciendo en fierro. RELATOR: EDWIN FRANCO YAÑEZ

24 RELATOR: EDWIN FRANCO YAÑEZ

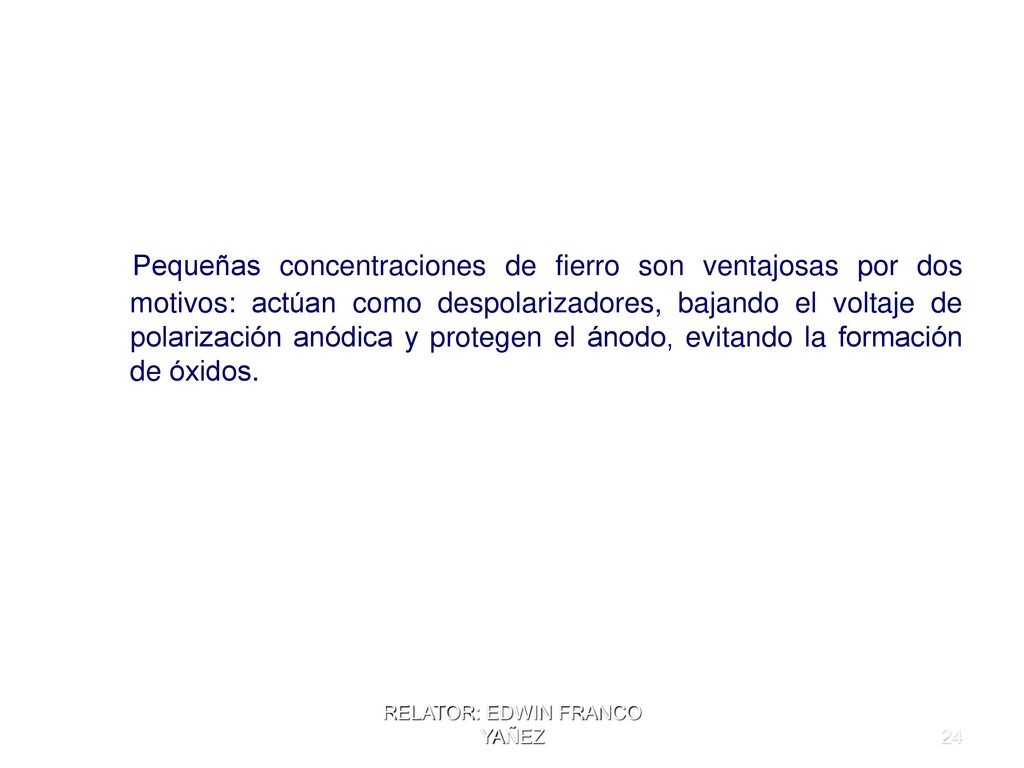

Pequeñas concentraciones de fierro son ventajosas por dos motivos: actúan como despolarizadores, bajando el voltaje de polarización anódica y protegen el ánodo, evitando la formación de óxidos. RELATOR: EDWIN FRANCO YAÑEZ

25 RELATOR: EDWIN FRANCO YAÑEZ

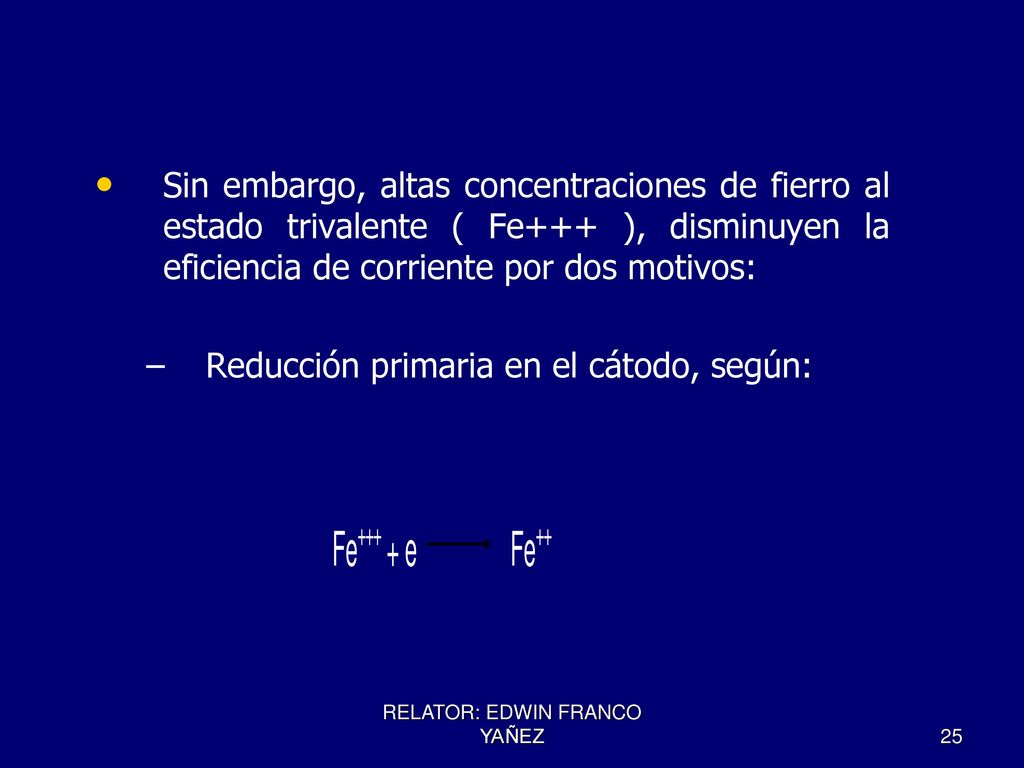

Sin embargo, altas concentraciones de fierro al estado trivalente ( Fe+++ ), disminuyen la eficiencia de corriente por dos motivos: Reducción primaria en el cátodo, según: RELATOR: EDWIN FRANCO YAÑEZ

26 RELATOR: EDWIN FRANCO YAÑEZ

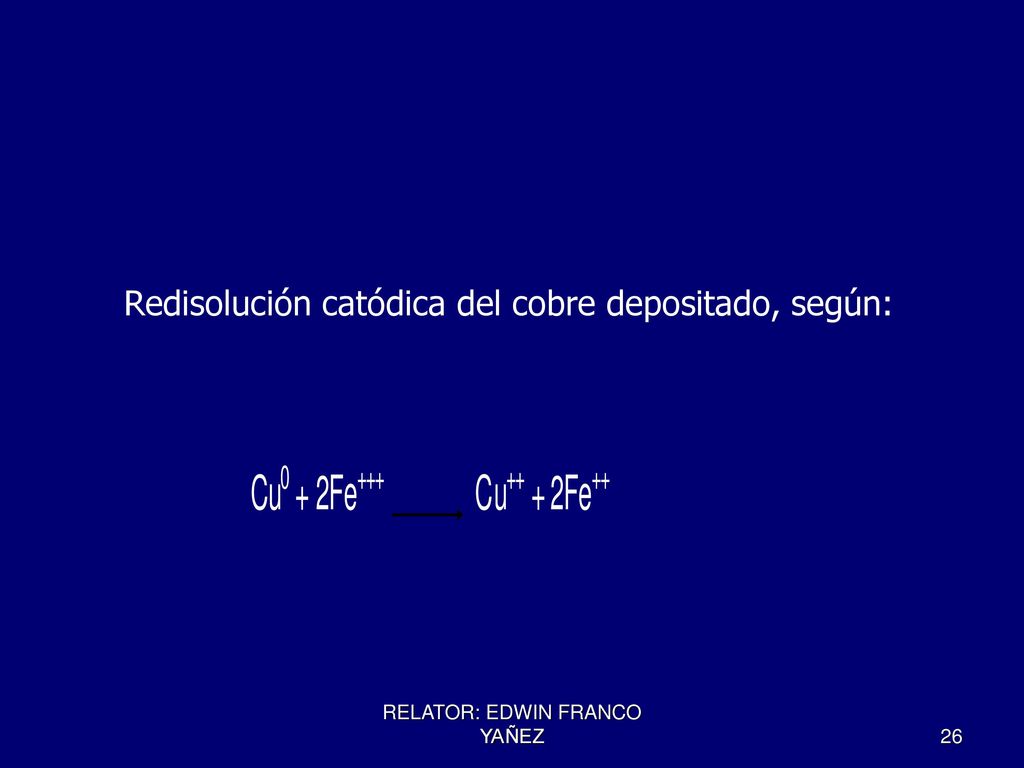

Redisolución catódica del cobre depositado, según: RELATOR: EDWIN FRANCO YAÑEZ

27 RELATOR: EDWIN FRANCO YAÑEZ

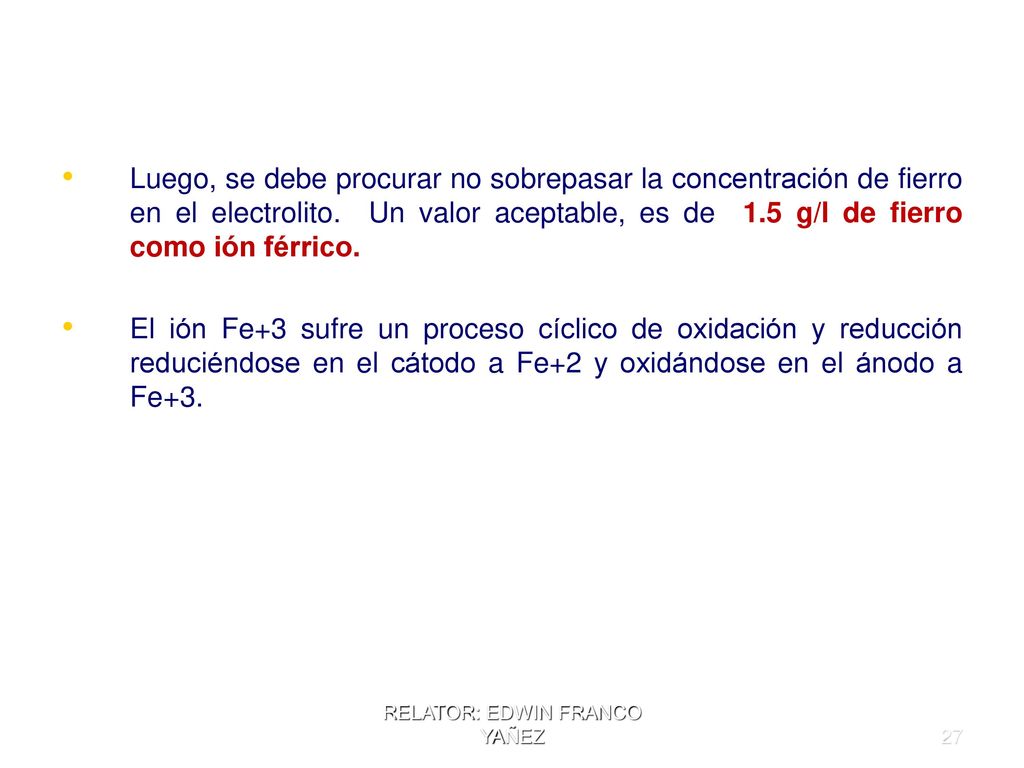

Luego, se debe procurar no sobrepasar la concentración de fierro en el electrolito. Un valor aceptable, es de 1.5 g/l de fierro como ión férrico. El ión Fe+3 sufre un proceso cíclico de oxidación y reducción reduciéndose en el cátodo a Fe+2 y oxidándose en el ánodo a Fe+3. RELATOR: EDWIN FRANCO YAÑEZ

28 RELATOR: EDWIN FRANCO YAÑEZ

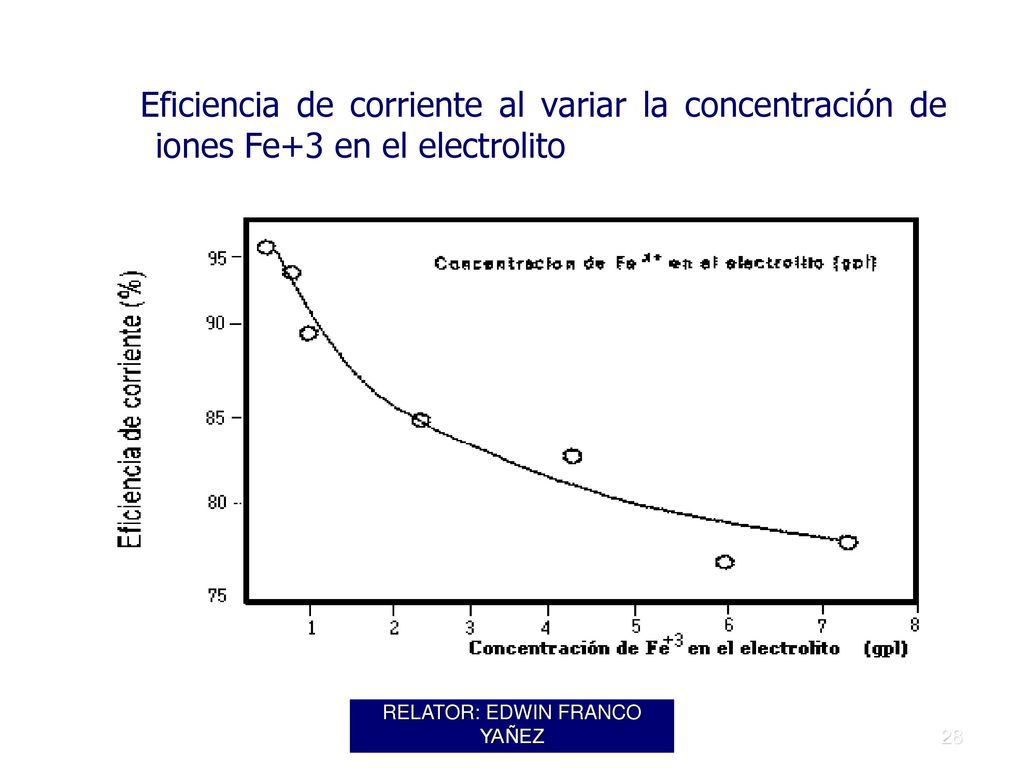

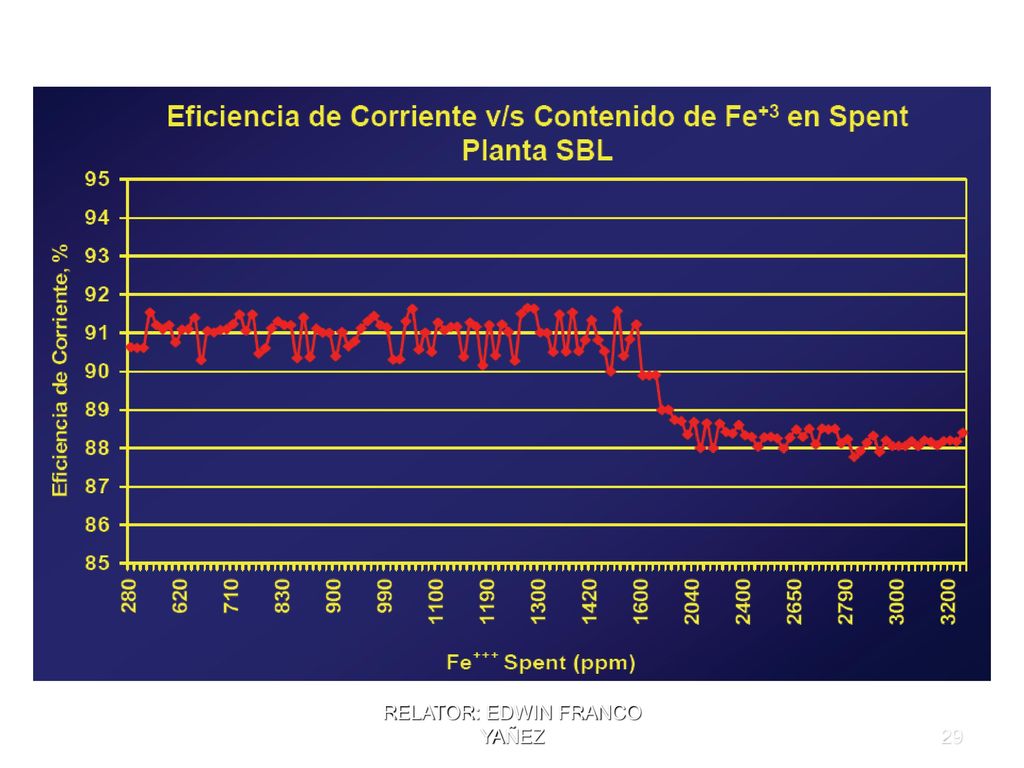

Eficiencia de corriente al variar la concentración de iones Fe+3 en el electrolito RELATOR: EDWIN FRANCO YAÑEZ

29 RELATOR: EDWIN FRANCO YAÑEZ

30 RELATOR: EDWIN FRANCO YAÑEZ

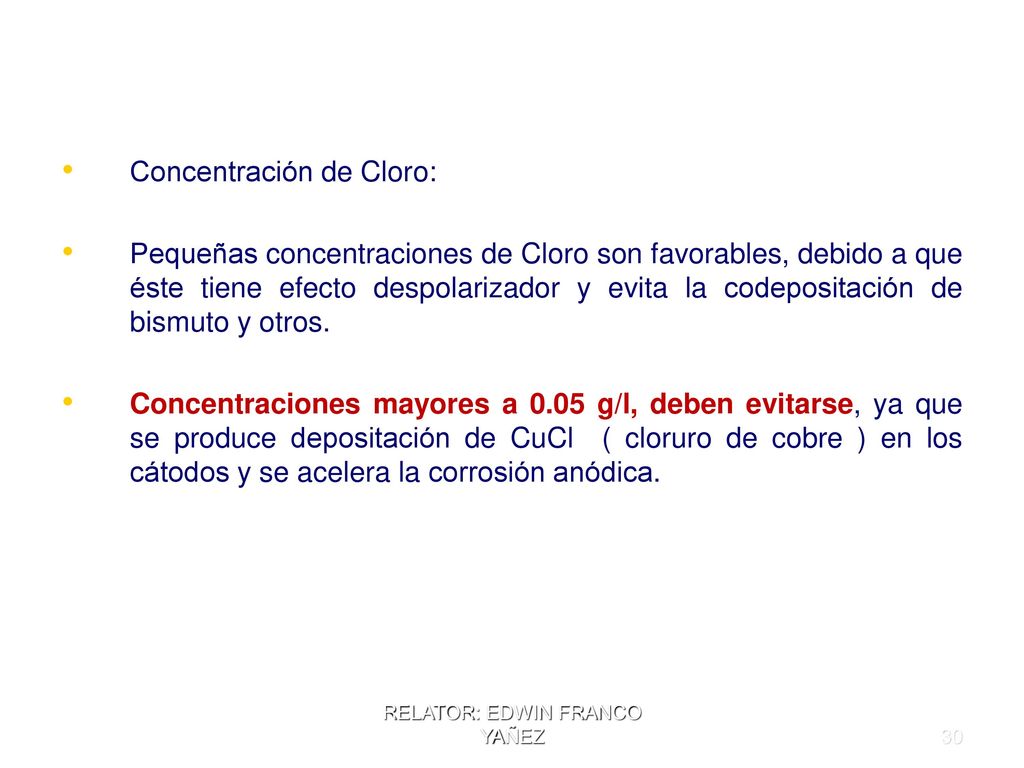

Concentración de Cloro: Pequeñas concentraciones de Cloro son favorables, debido a que éste tiene efecto despolarizador y evita la codepositación de bismuto y otros. Concentraciones mayores a 0.05 g/l, deben evitarse, ya que se produce depositación de CuCl ( cloruro de cobre ) en los cátodos y se acelera la corrosión anódica. RELATOR: EDWIN FRANCO YAÑEZ

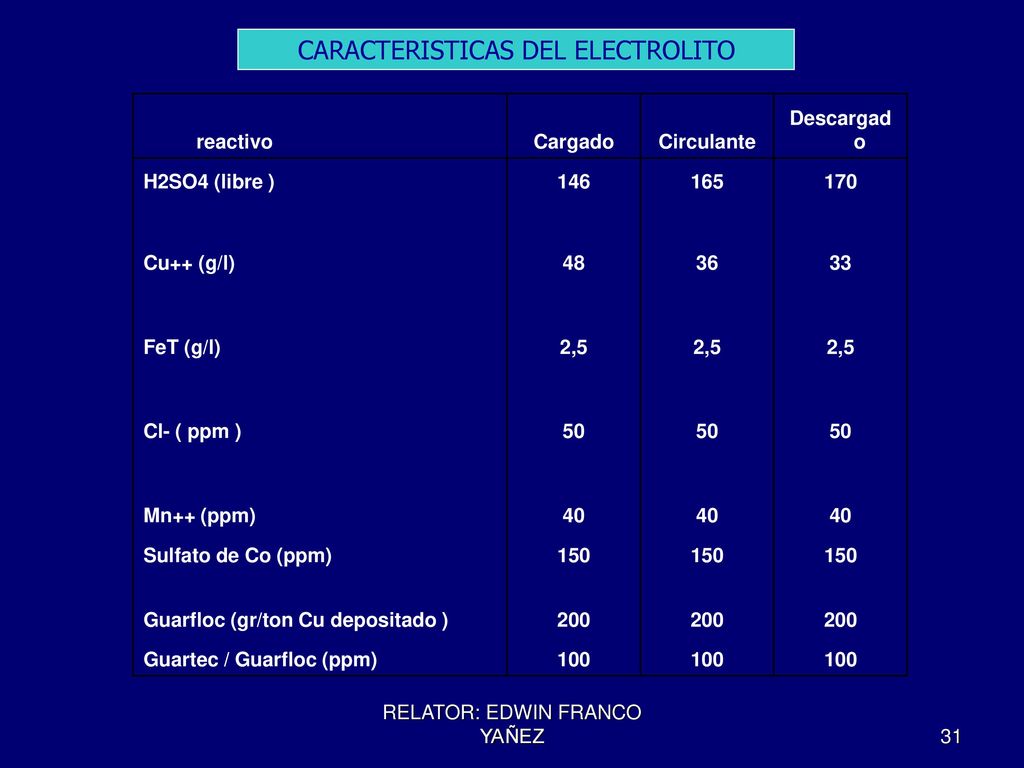

31 CARACTERISTICAS DEL ELECTROLITO
reactivo Cargado Circulante Descargado H2SO4 (libre ) 146 165 170 Cu++ (g/l) 48 36 33 FeT (g/l) 2,5 Cl- ( ppm ) 50 Mn++ (ppm) 40 Sulfato de Co (ppm) 150 Guarfloc (gr/ton Cu depositado ) 200 Guartec / Guarfloc (ppm) 100 RELATOR: EDWIN FRANCO YAÑEZ

32 RELATOR: EDWIN FRANCO YAÑEZ

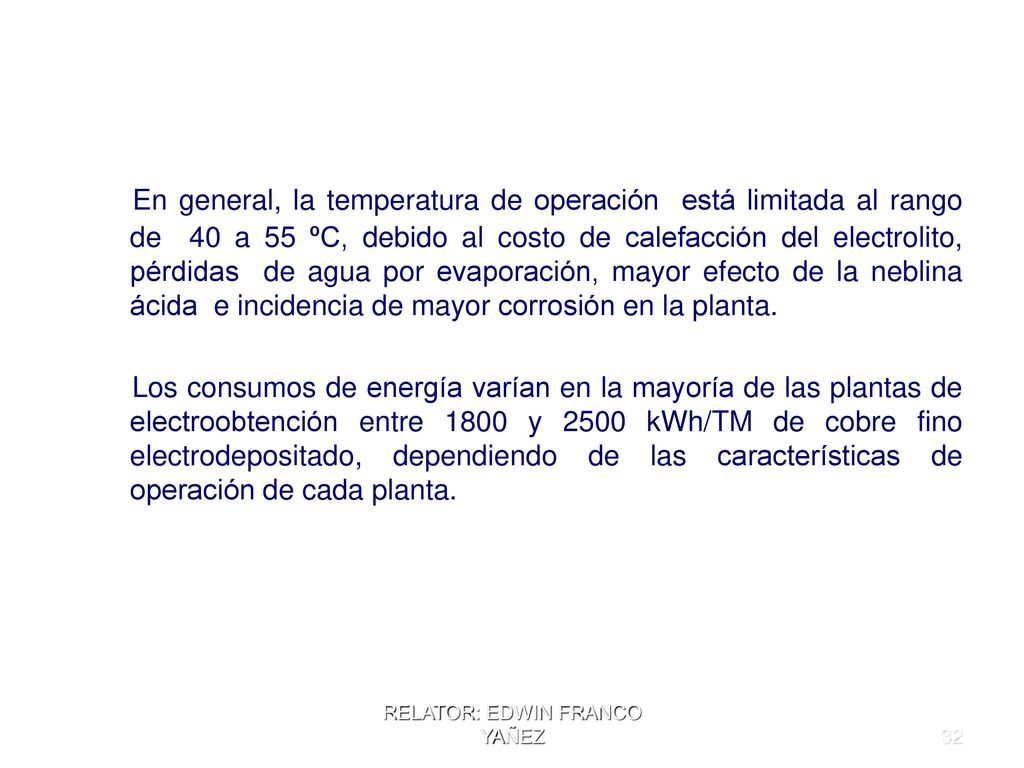

En general, la temperatura de operación está limitada al rango de 40 a 55 ºC, debido al costo de calefacción del electrolito, pérdidas de agua por evaporación, mayor efecto de la neblina ácida e incidencia de mayor corrosión en la planta. Los consumos de energía varían en la mayoría de las plantas de electroobtención entre 1800 y 2500 kWh/TM de cobre fino electrodepositado, dependiendo de las características de operación de cada planta. RELATOR: EDWIN FRANCO YAÑEZ

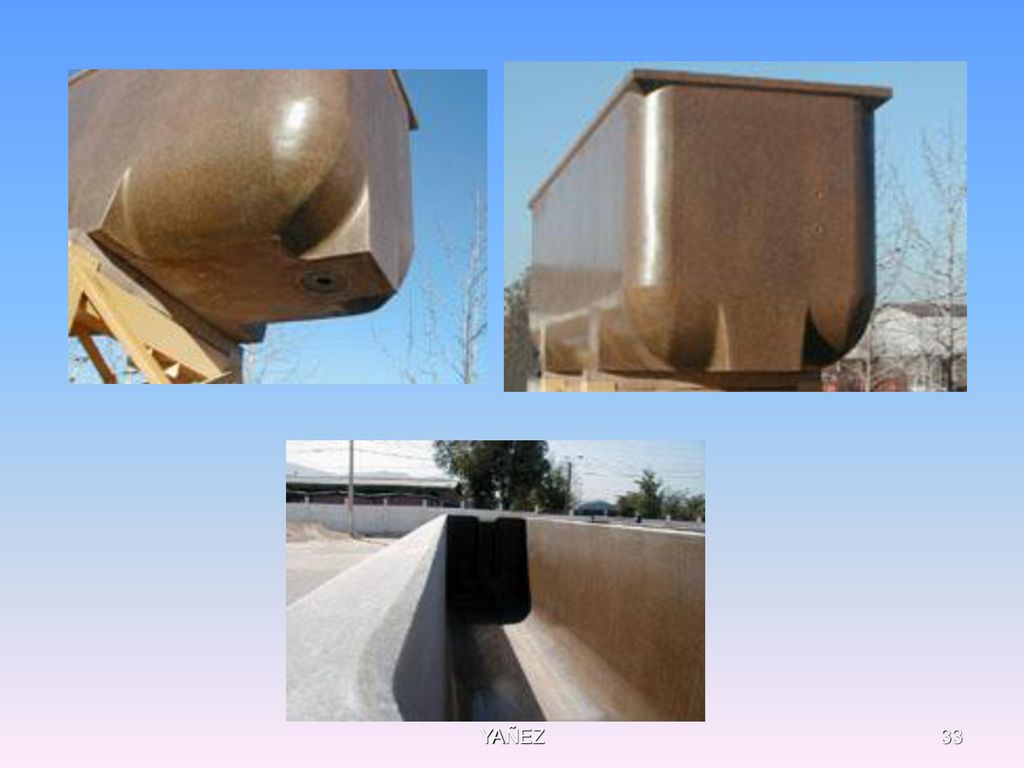

33 RELATOR: EDWIN FRANCO YAÑEZ

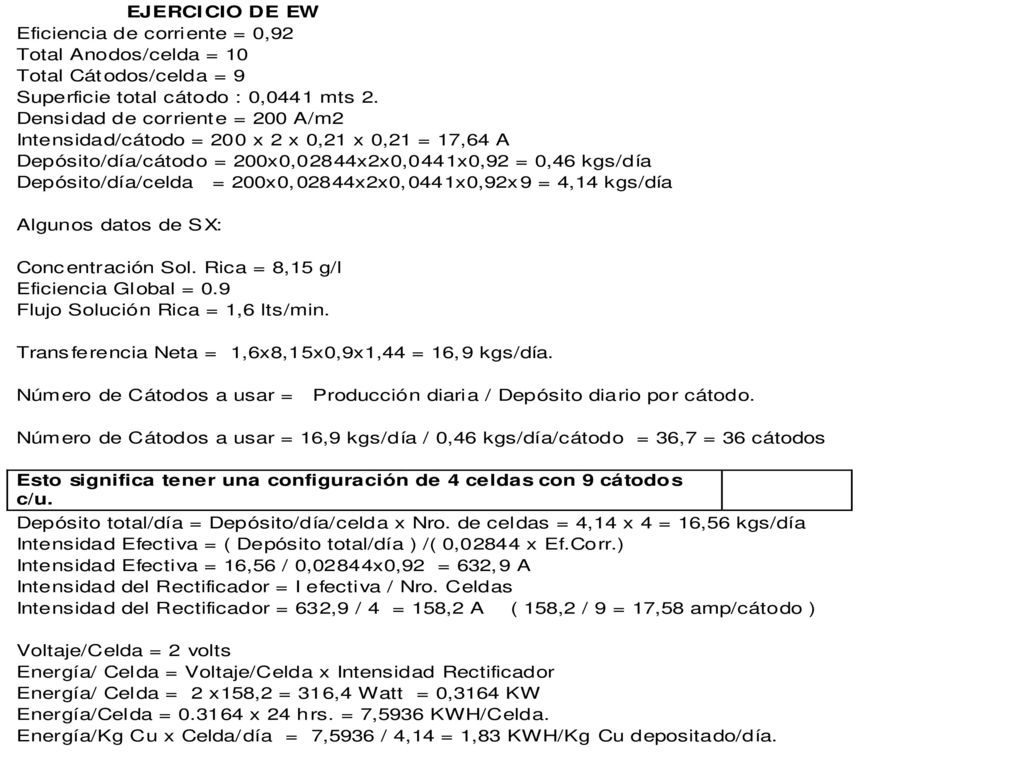

34 RELATOR: EDWIN FRANCO YAÑEZ

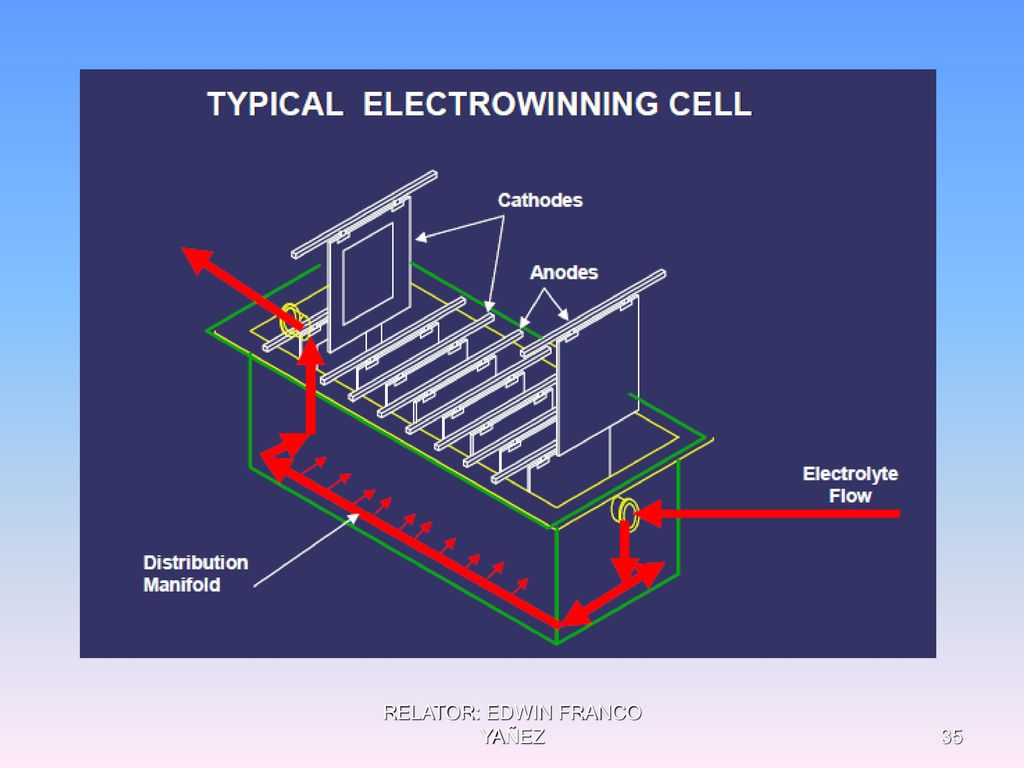

35 RELATOR: EDWIN FRANCO YAÑEZ

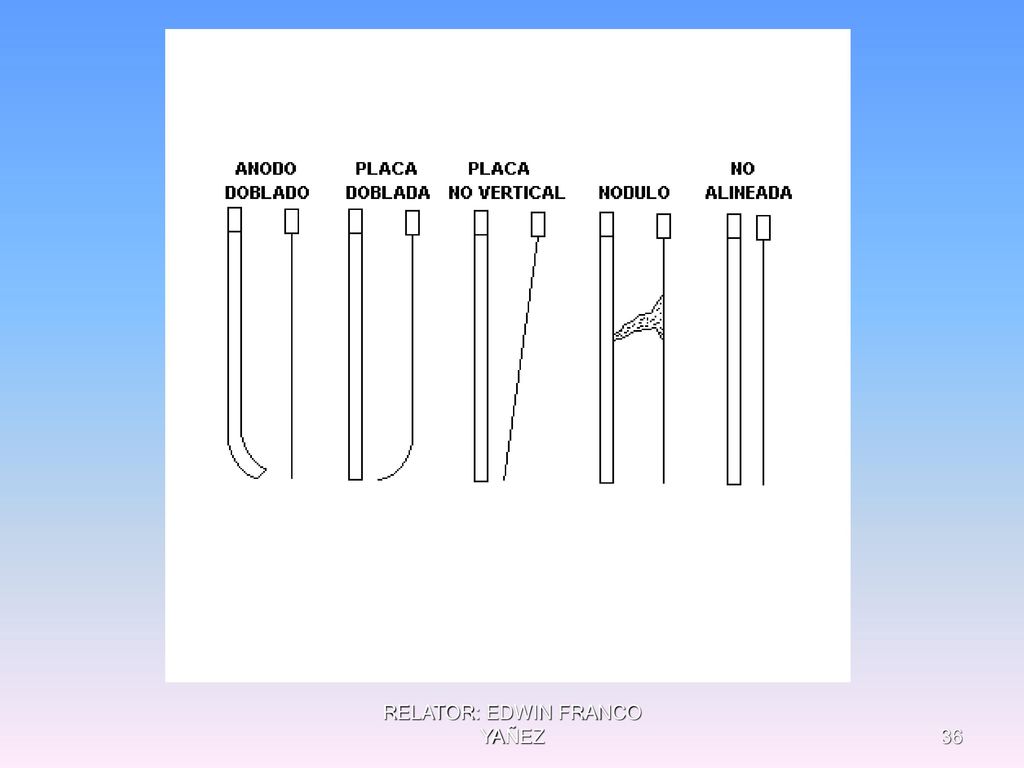

36 RELATOR: EDWIN FRANCO YAÑEZ

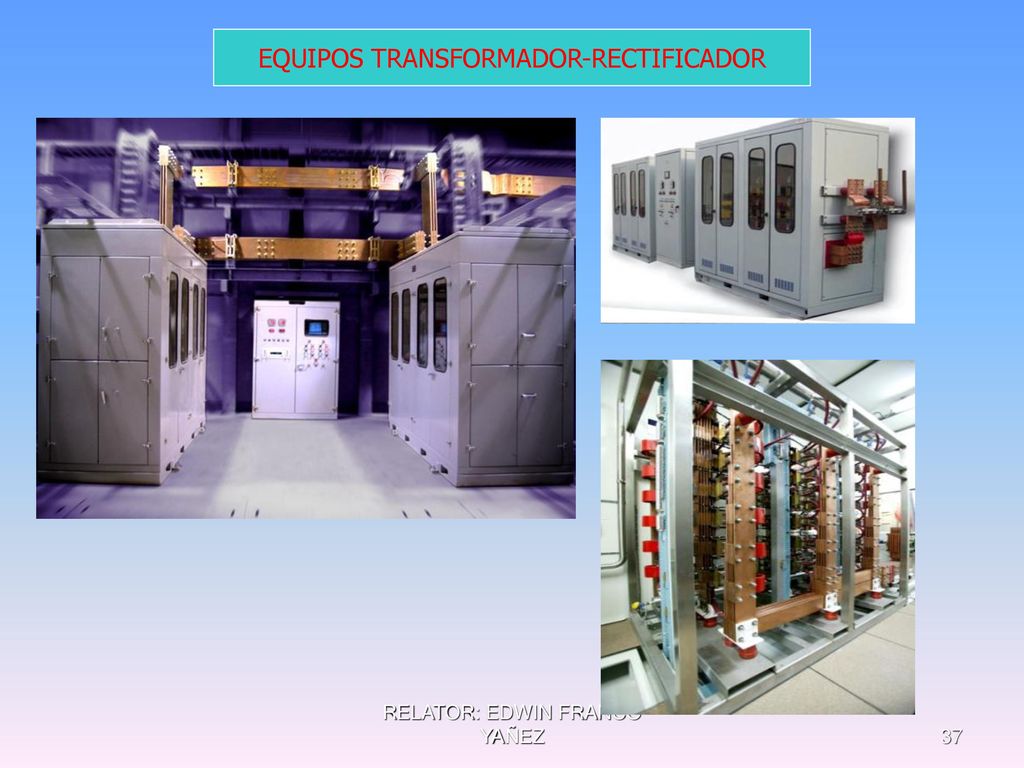

37 EQUIPOS TRANSFORMADOR-RECTIFICADOR
RELATOR: EDWIN FRANCO YAÑEZ

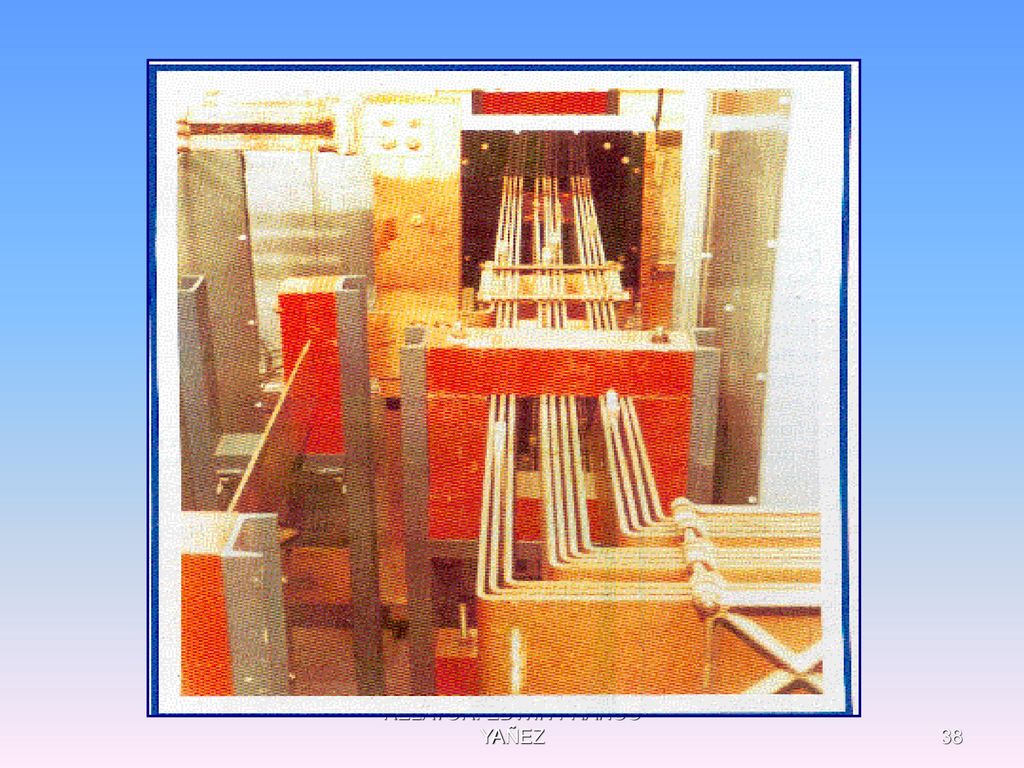

38 RELATOR: EDWIN FRANCO YAÑEZ

39 RELATOR: EDWIN FRANCO YAÑEZ

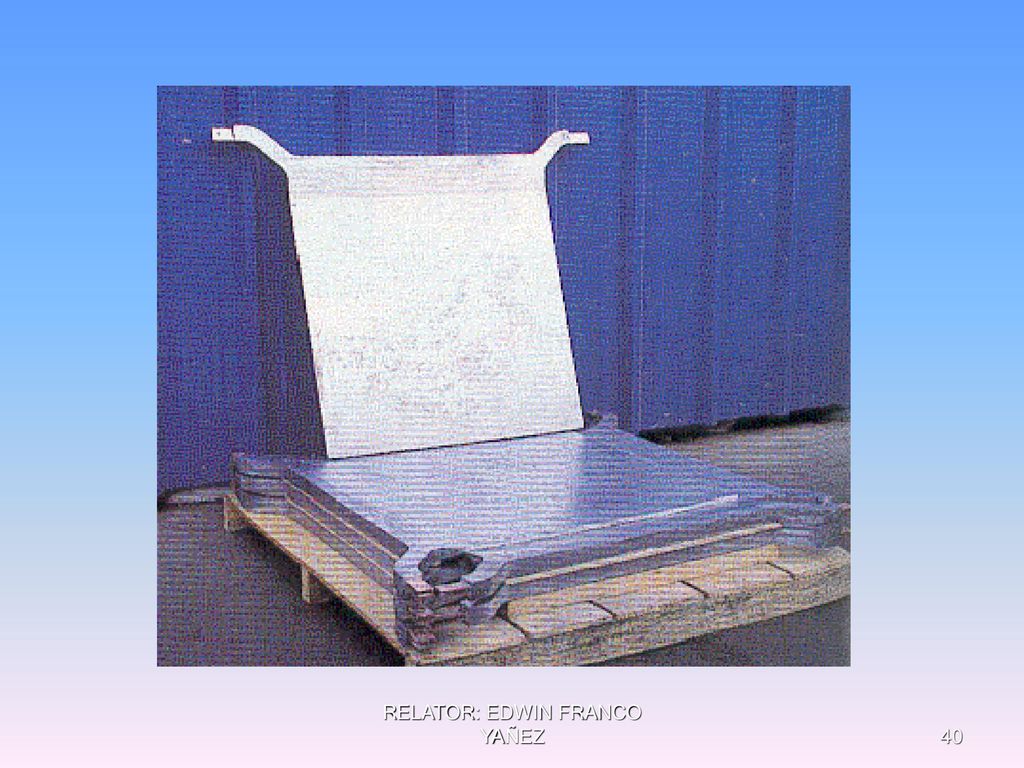

40 RELATOR: EDWIN FRANCO YAÑEZ

41 RELATOR: EDWIN FRANCO YAÑEZ

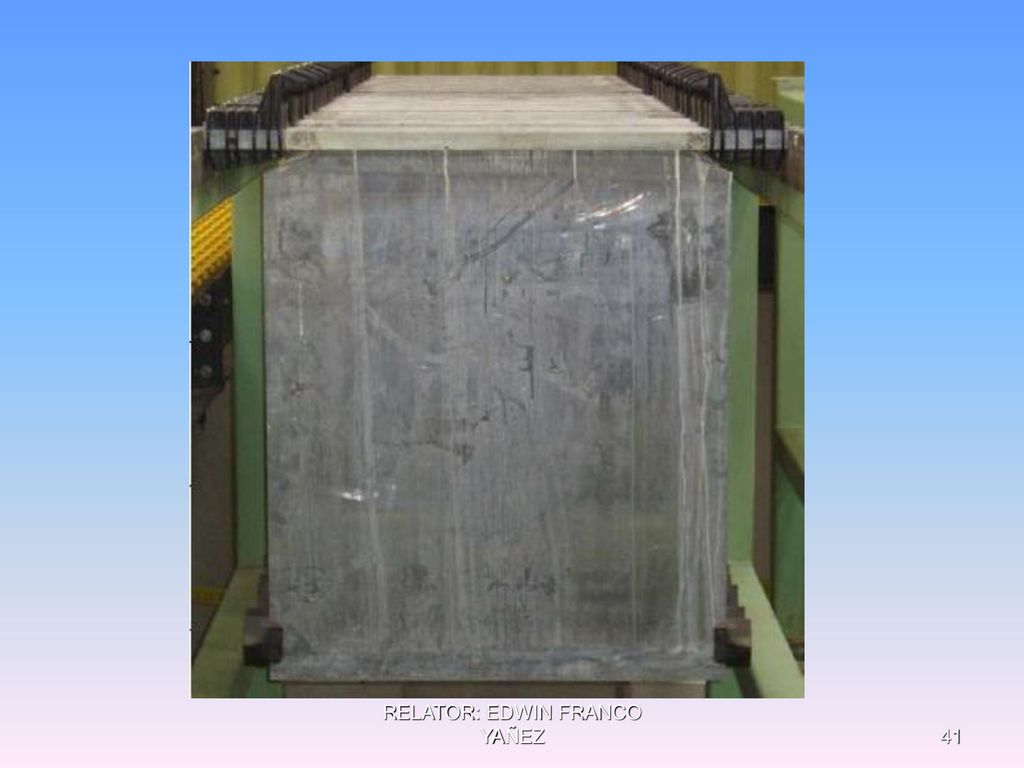

42 RELATOR: EDWIN FRANCO YAÑEZ

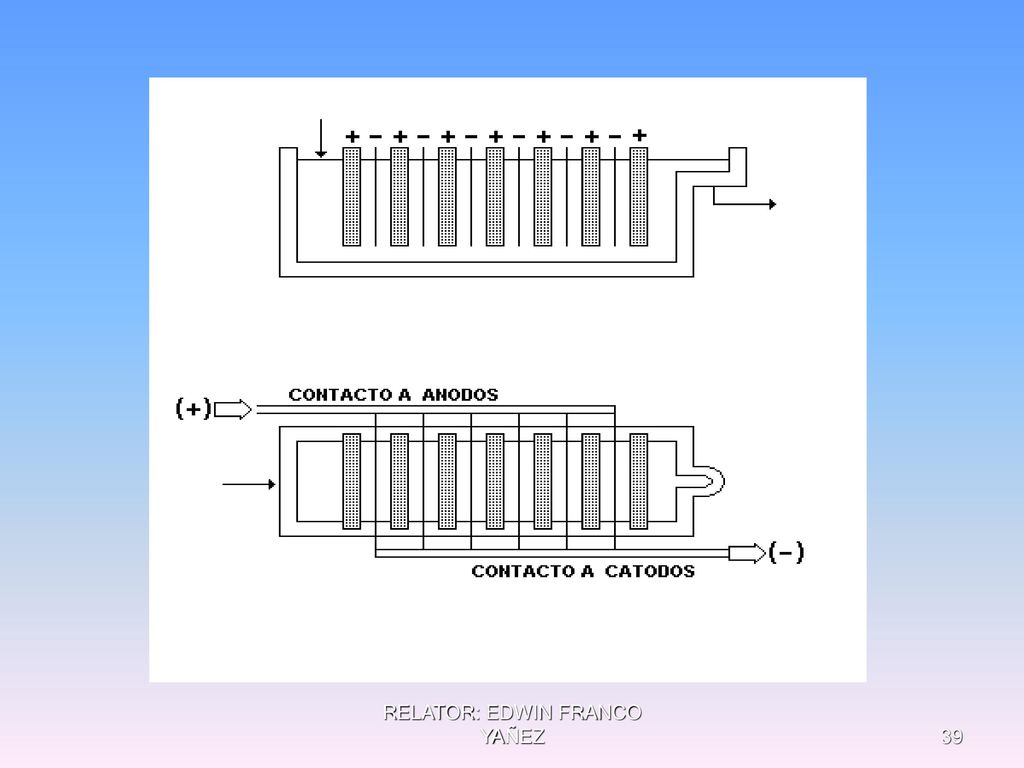

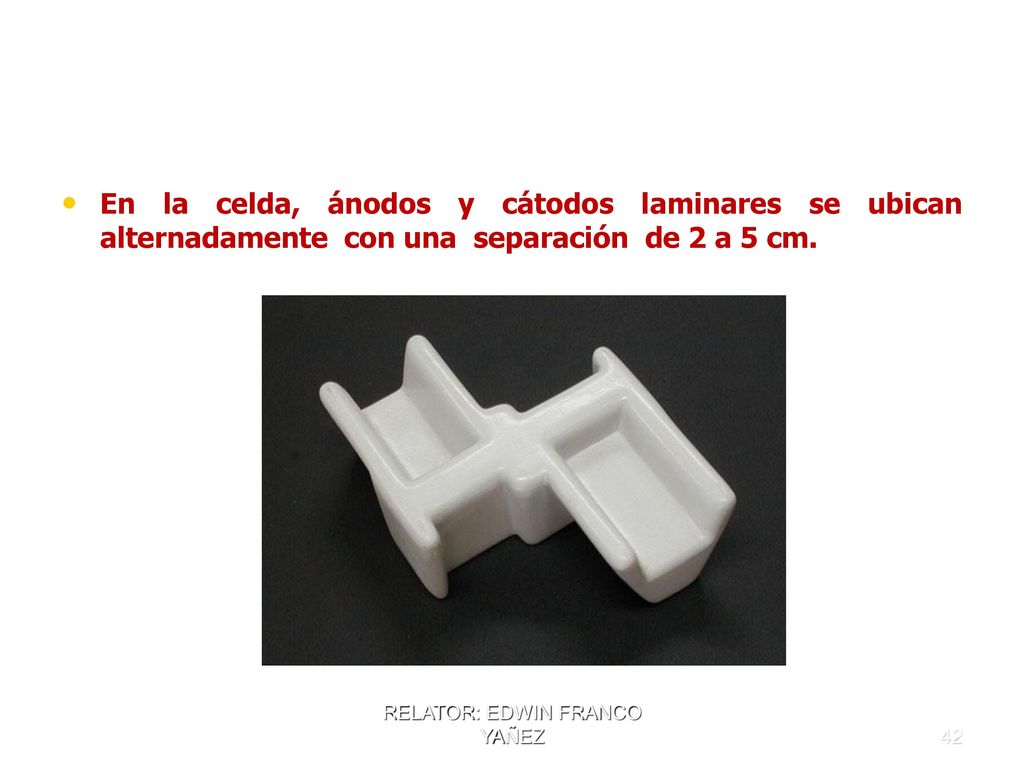

En la celda, ánodos y cátodos laminares se ubican alternadamente con una separación de 2 a 5 cm. RELATOR: EDWIN FRANCO YAÑEZ

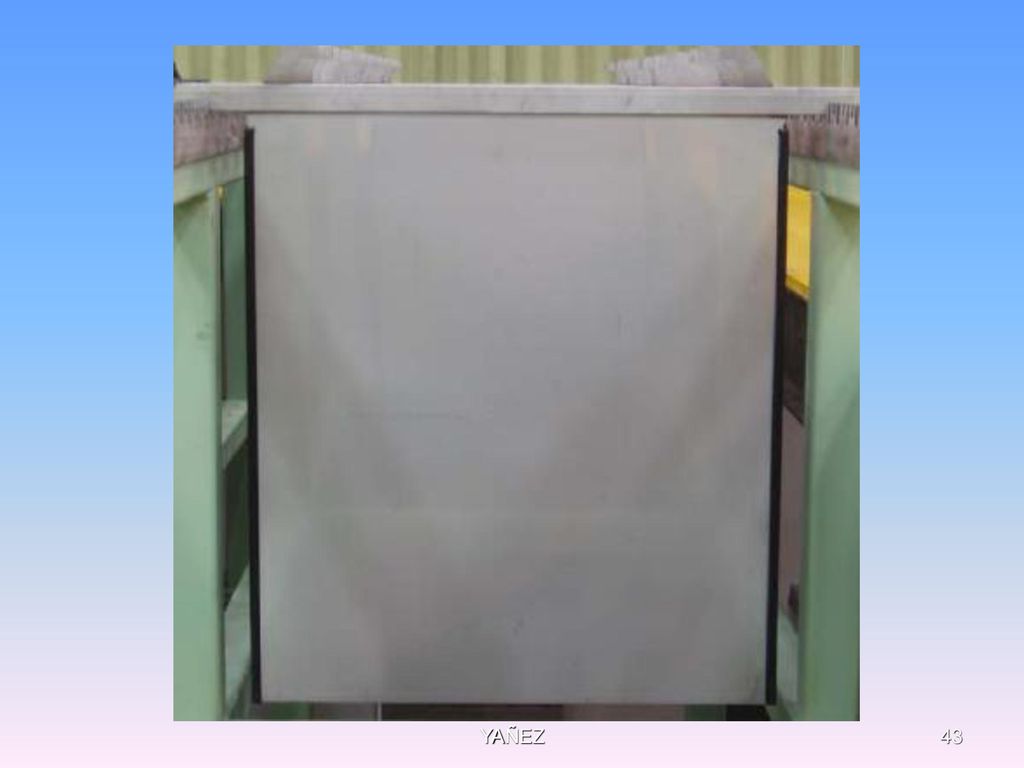

43 RELATOR: EDWIN FRANCO YAÑEZ

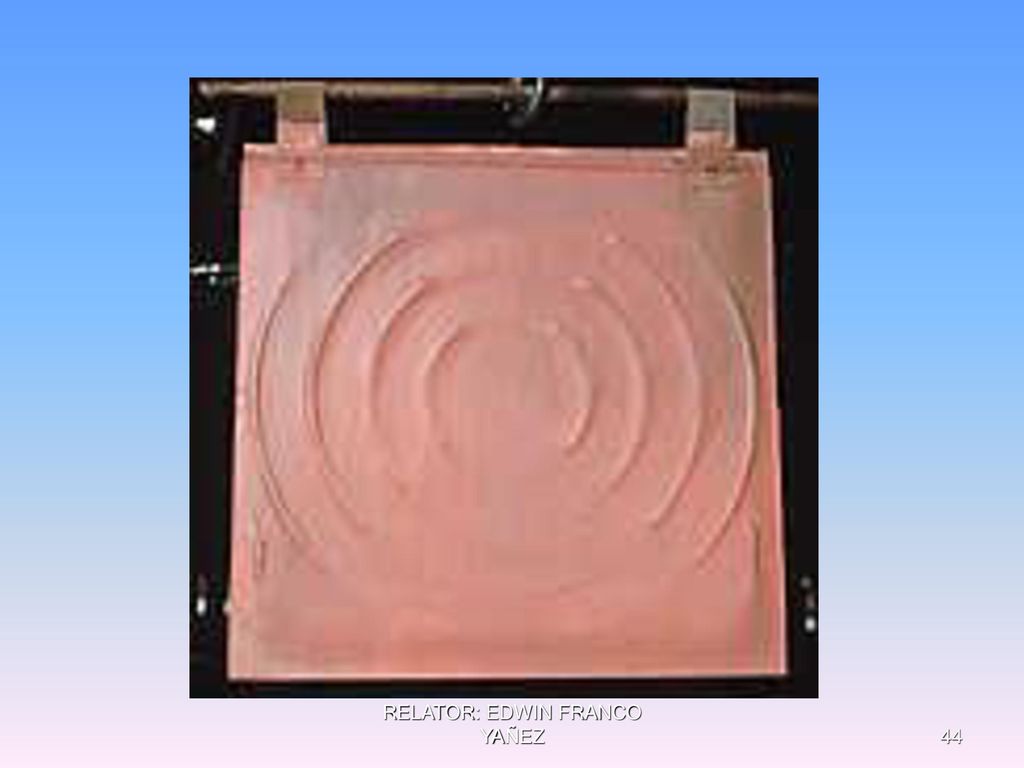

44 RELATOR: EDWIN FRANCO YAÑEZ

45 RELATOR: EDWIN FRANCO YAÑEZ

46 RELATOR: EDWIN FRANCO YAÑEZ

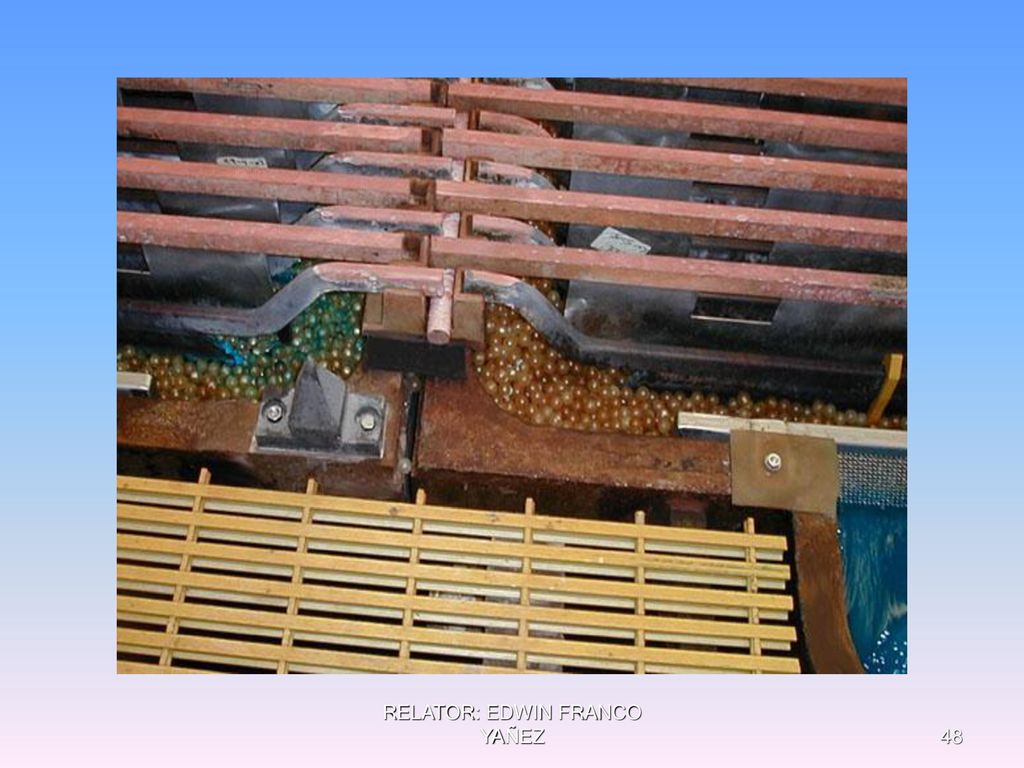

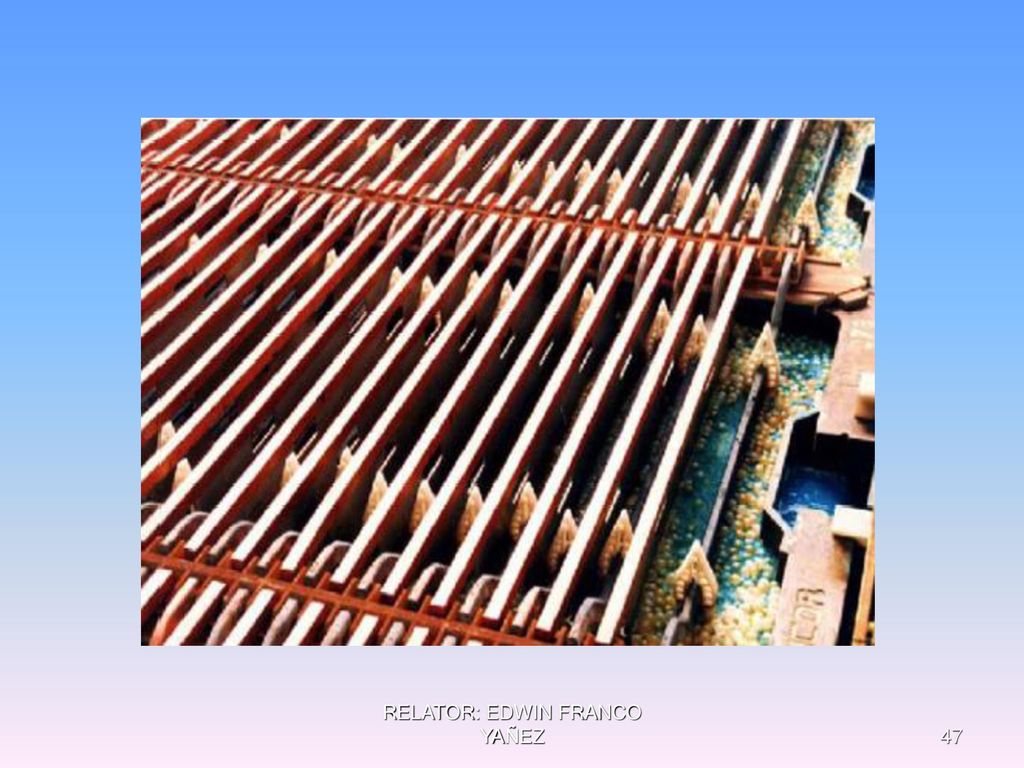

47 RELATOR: EDWIN FRANCO YAÑEZ

48 RELATOR: EDWIN FRANCO YAÑEZ

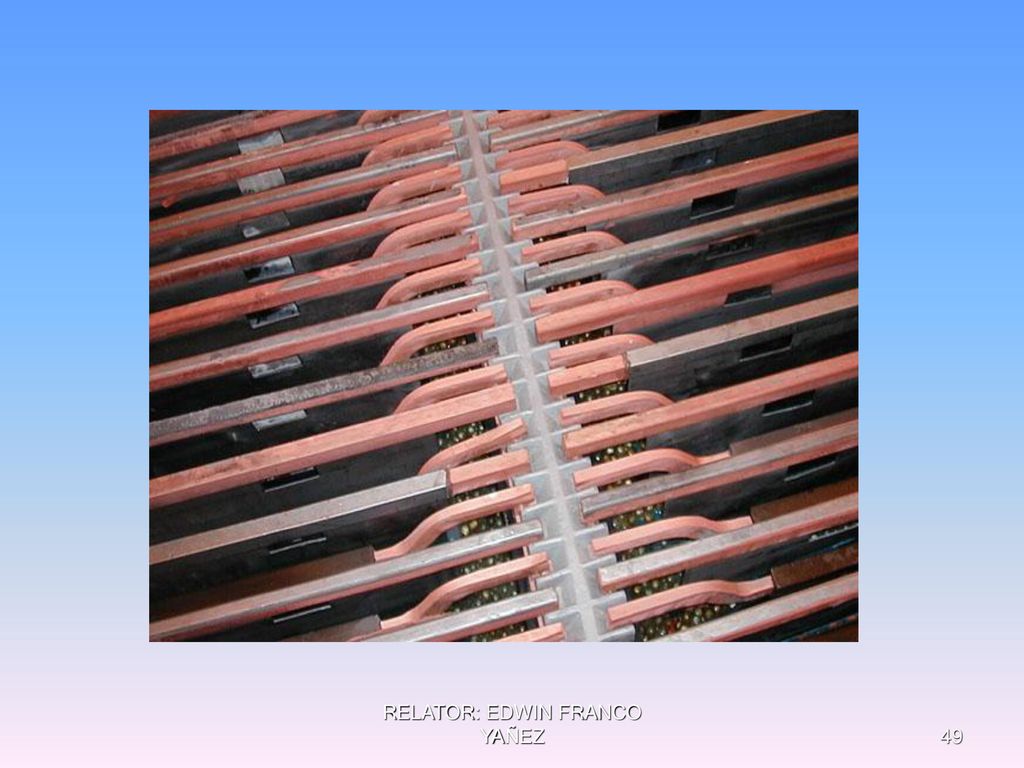

49 RELATOR: EDWIN FRANCO YAÑEZ

50 RELATOR: EDWIN FRANCO YAÑEZ

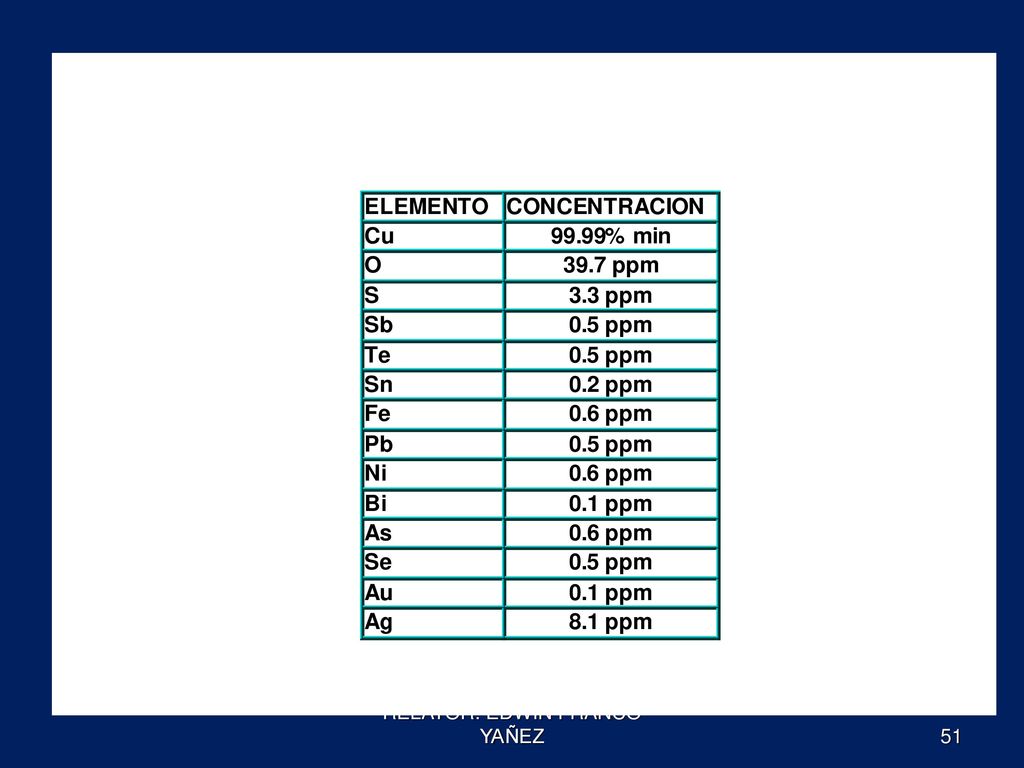

51 RELATOR: EDWIN FRANCO YAÑEZ

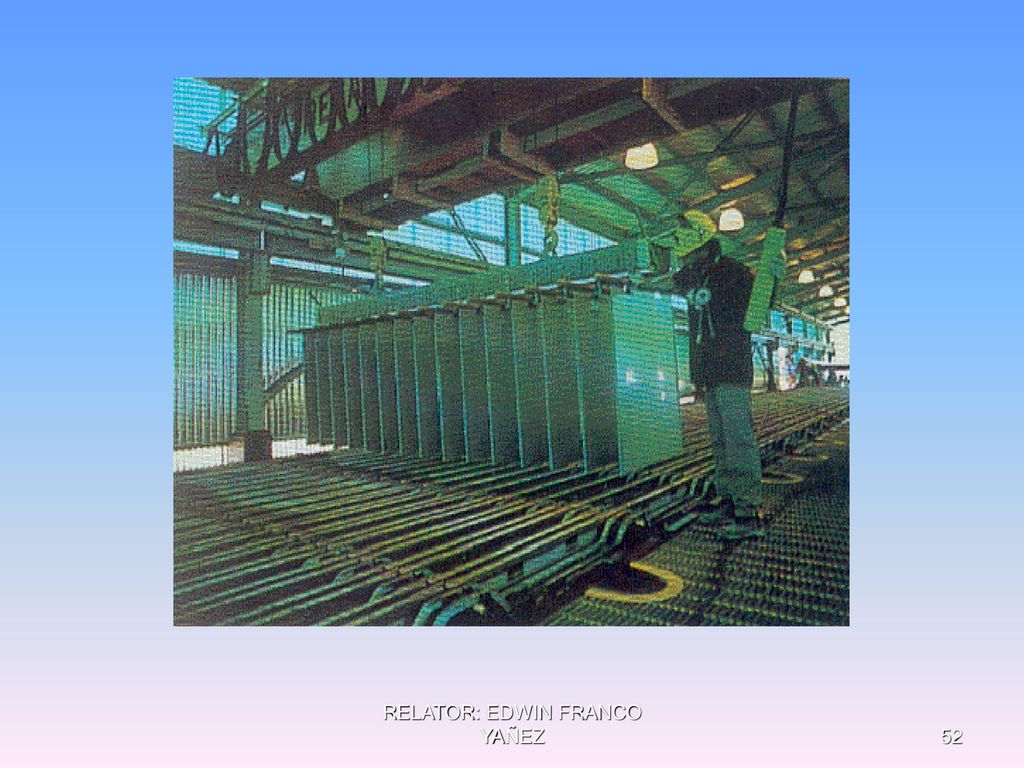

52 RELATOR: EDWIN FRANCO YAÑEZ

53 RELATOR: EDWIN FRANCO YAÑEZ

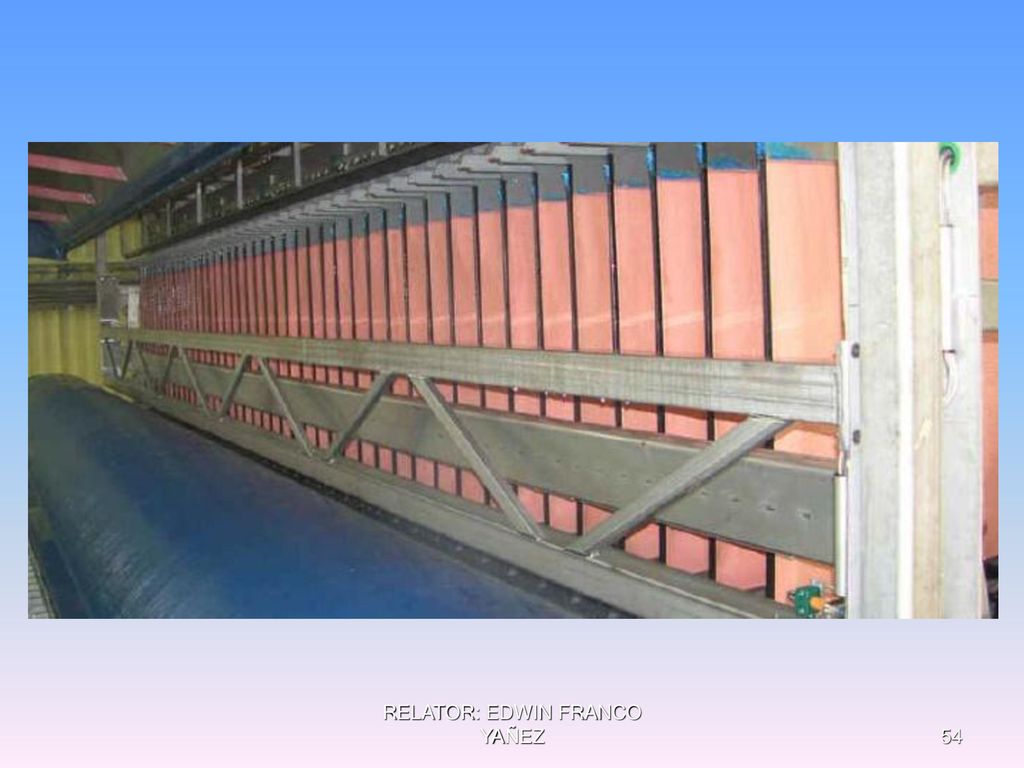

54 RELATOR: EDWIN FRANCO YAÑEZ

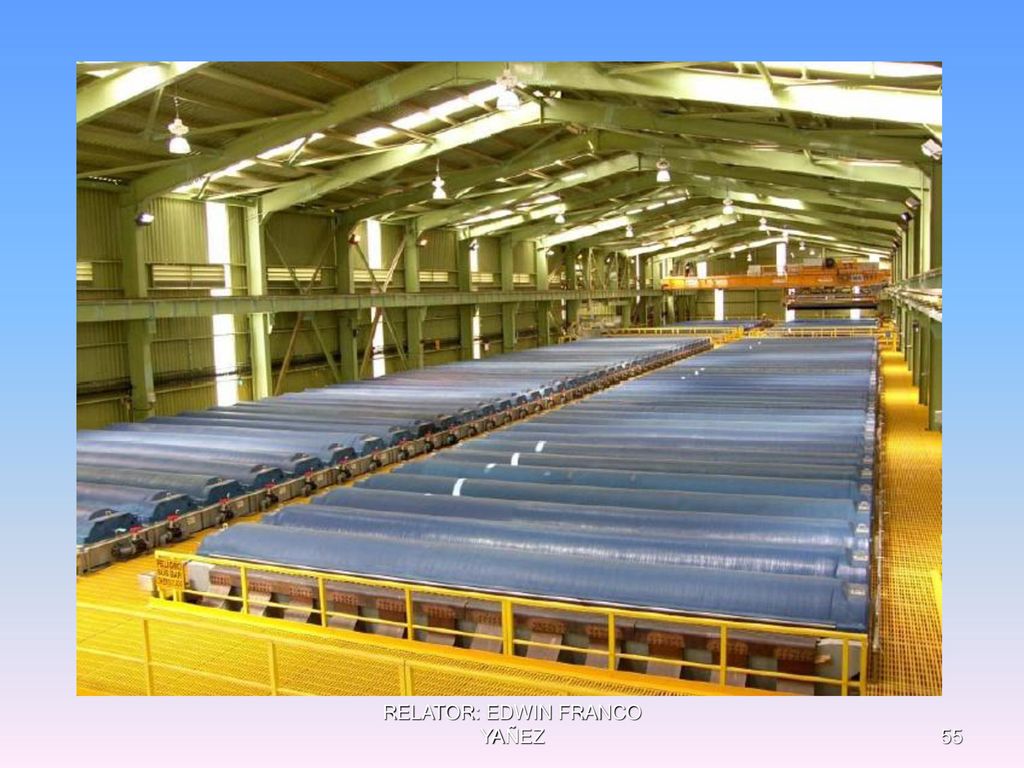

55 RELATOR: EDWIN FRANCO YAÑEZ

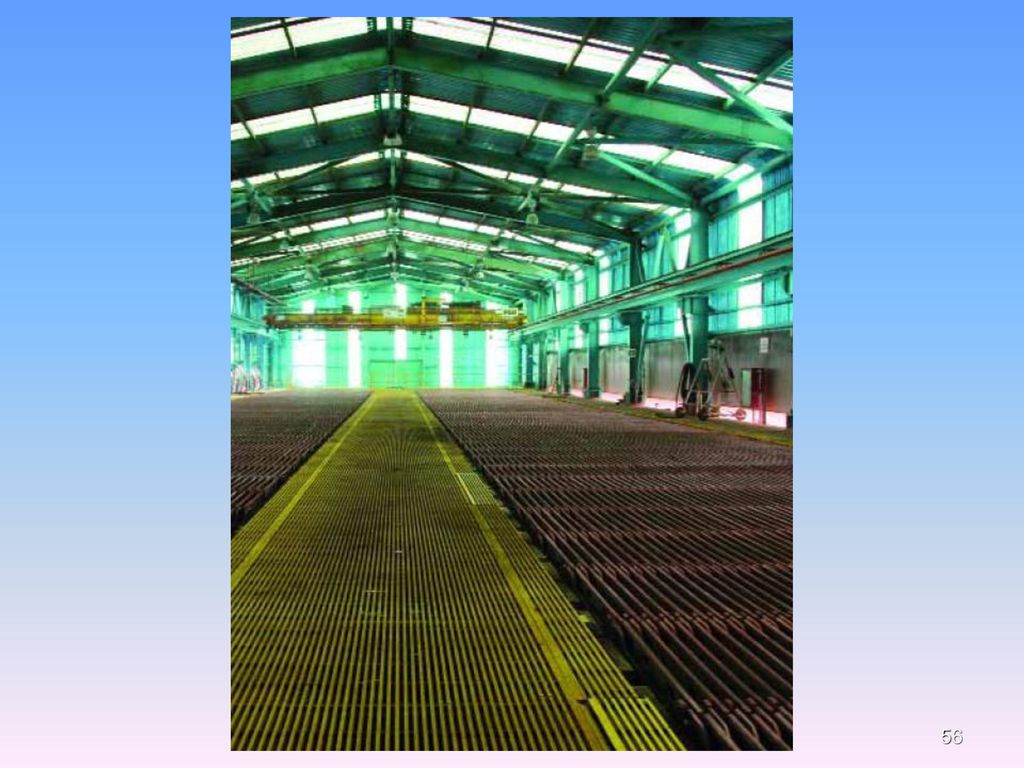

56 RELATOR: EDWIN FRANCO YAÑEZ

57 RELATOR: EDWIN FRANCO YAÑEZ

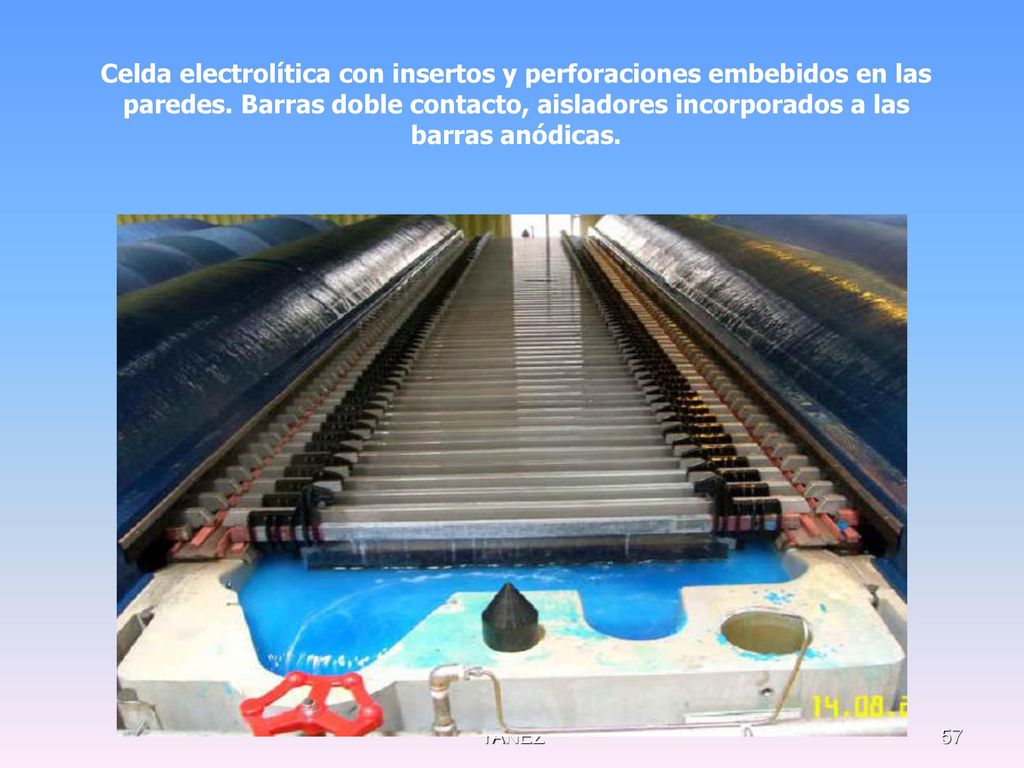

Celda electrolítica con insertos y perforaciones embebidos en las paredes. Barras doble contacto, aisladores incorporados a las barras anódicas. RELATOR: EDWIN FRANCO YAÑEZ

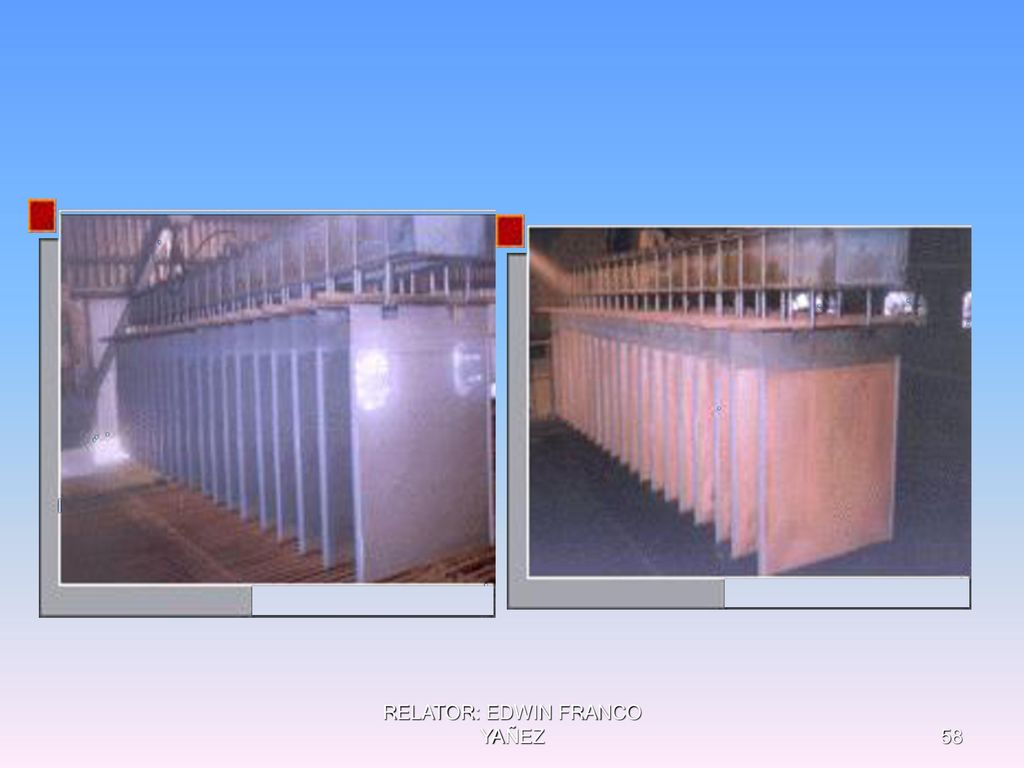

58 RELATOR: EDWIN FRANCO YAÑEZ

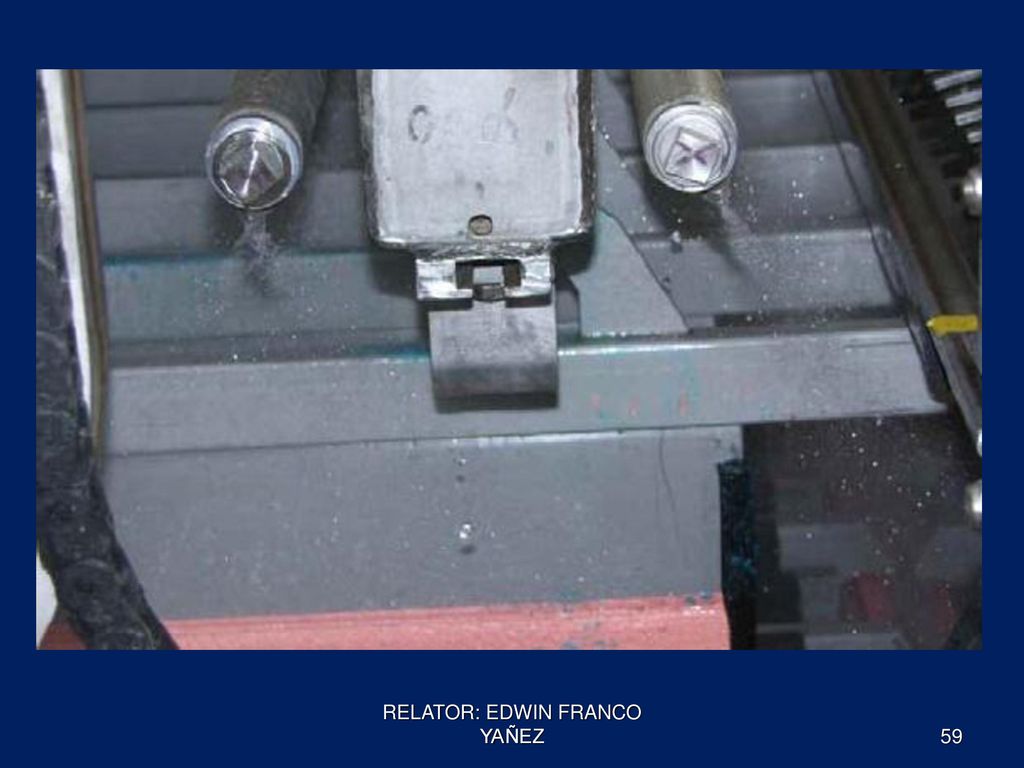

59 RELATOR: EDWIN FRANCO YAÑEZ

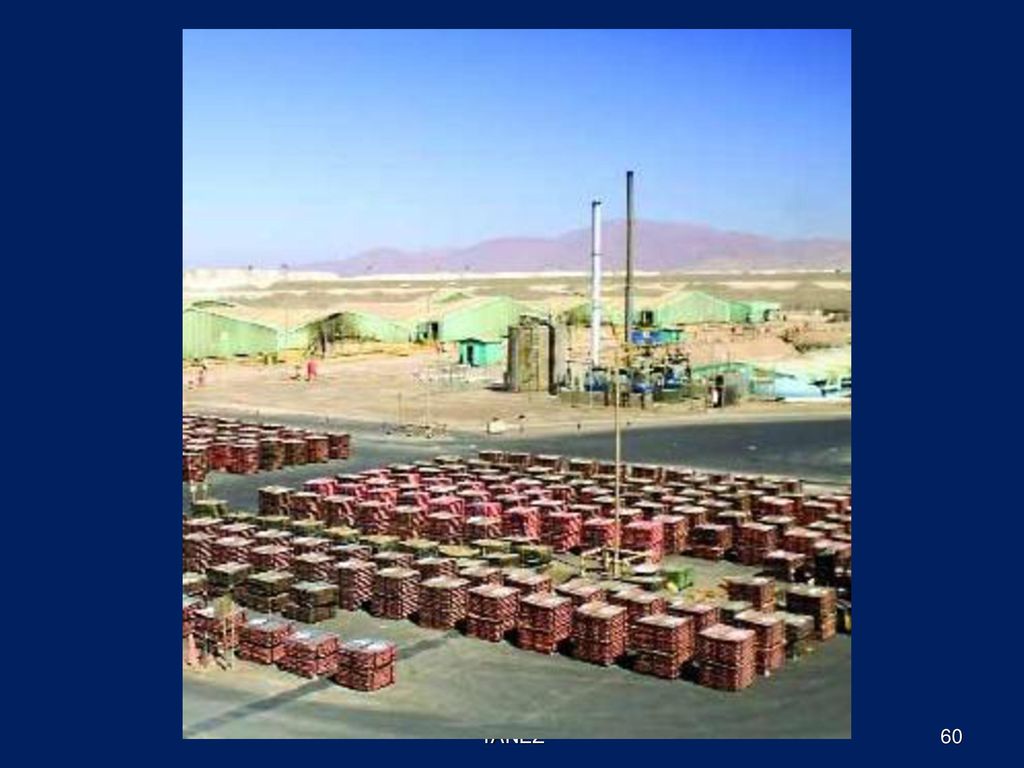

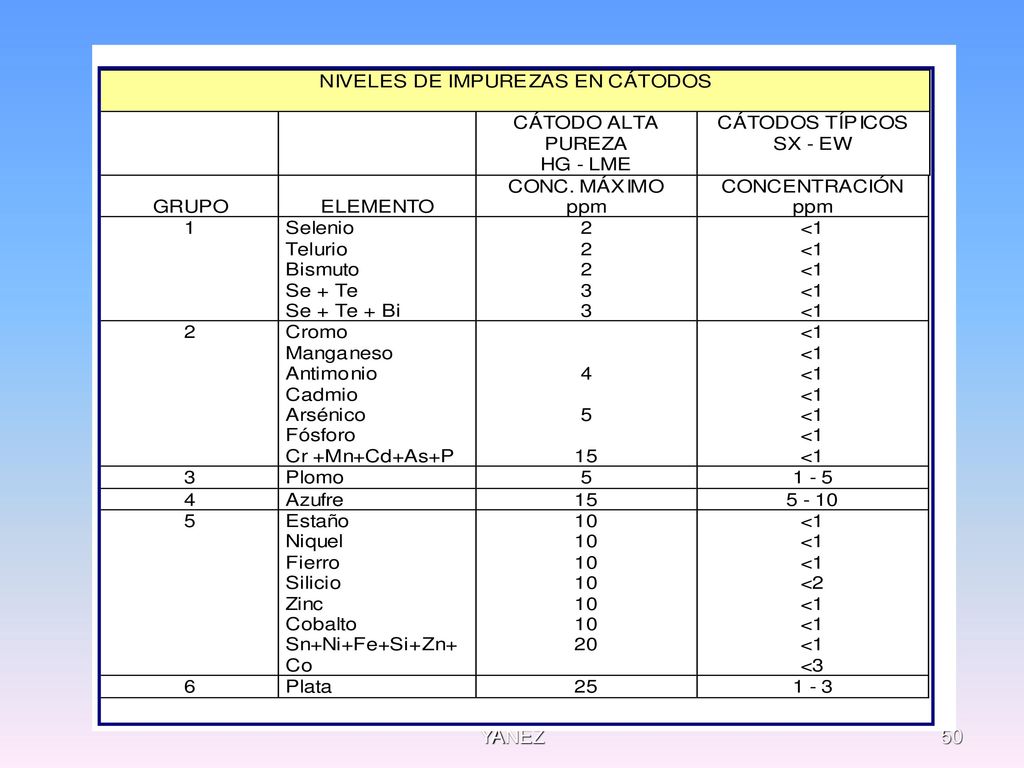

60 RELATOR: EDWIN FRANCO YAÑEZ

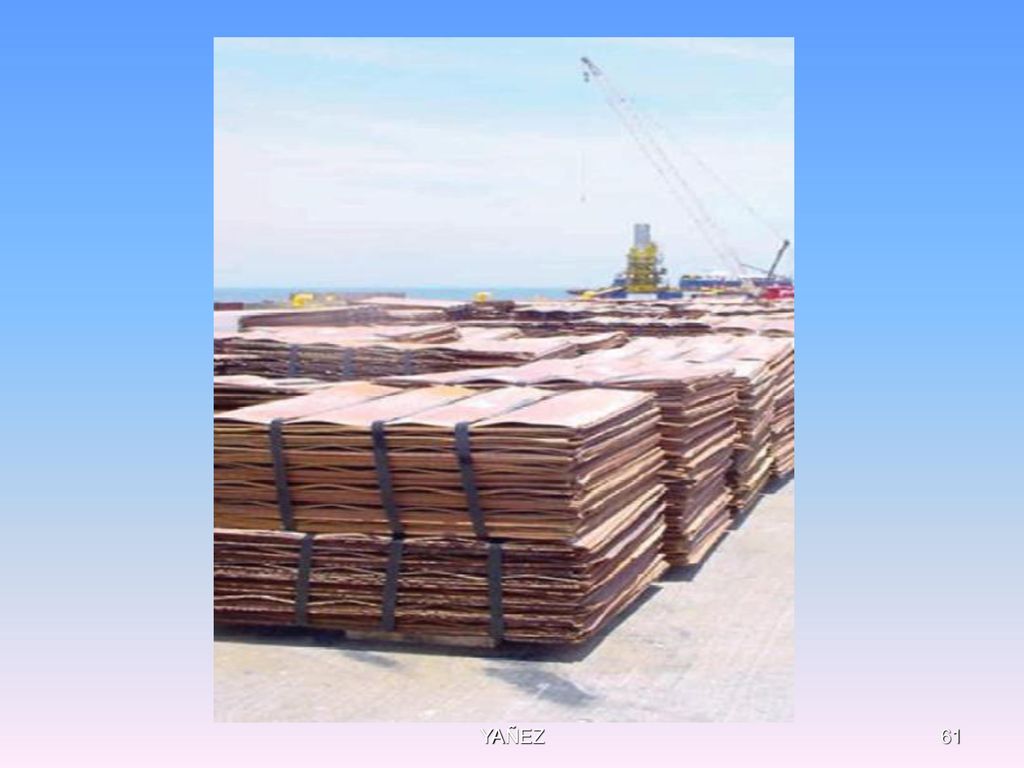

61 RELATOR: EDWIN FRANCO YAÑEZ

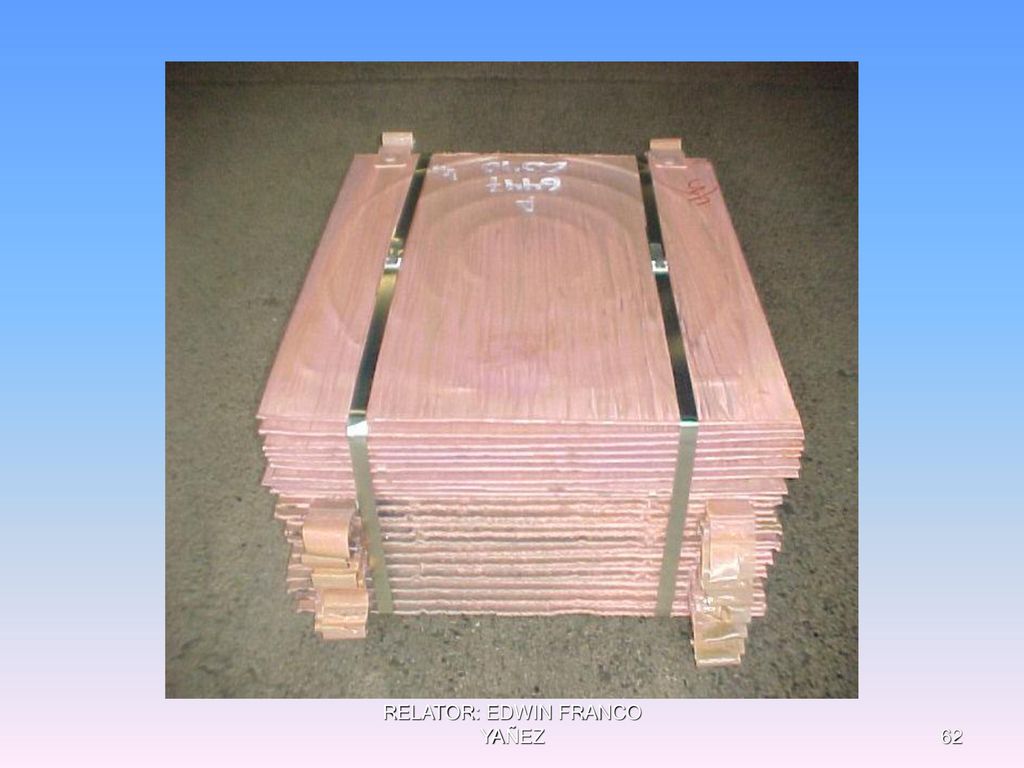

62 RELATOR: EDWIN FRANCO YAÑEZ

63 RELATOR: EDWIN FRANCO YAÑEZ

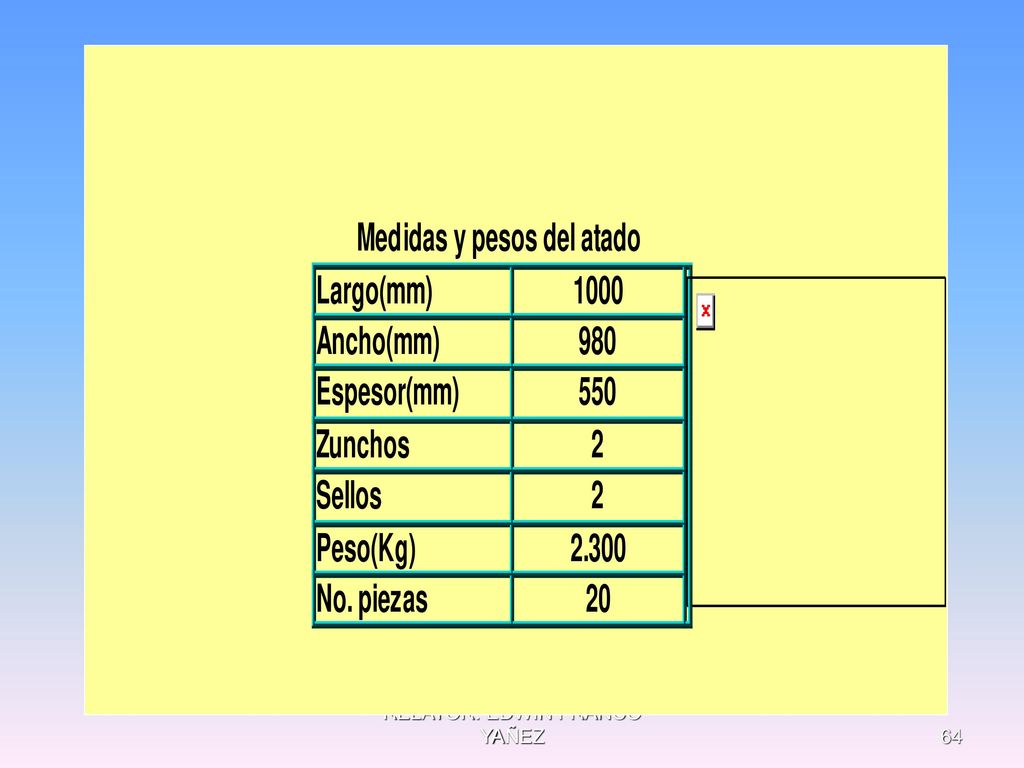

64 RELATOR: EDWIN FRANCO YAÑEZ

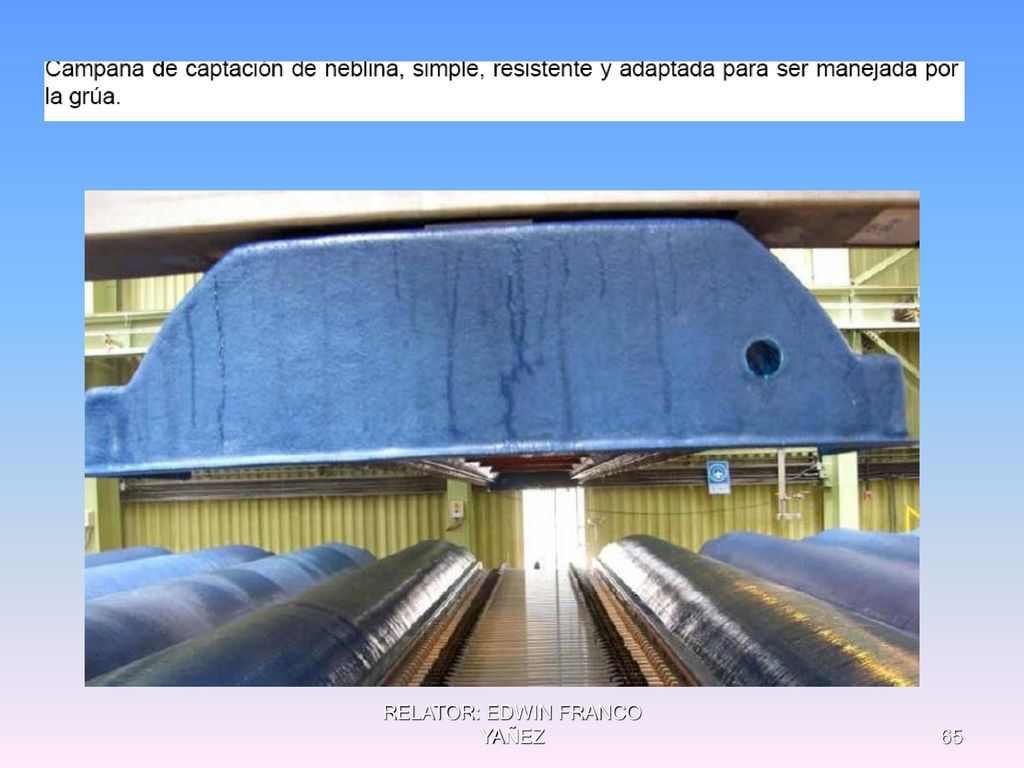

65 RELATOR: EDWIN FRANCO YAÑEZ

66 RELATOR: EDWIN FRANCO YAÑEZ

67 RELATOR: EDWIN FRANCO YAÑEZ

68 RELATOR: EDWIN FRANCO YAÑEZ

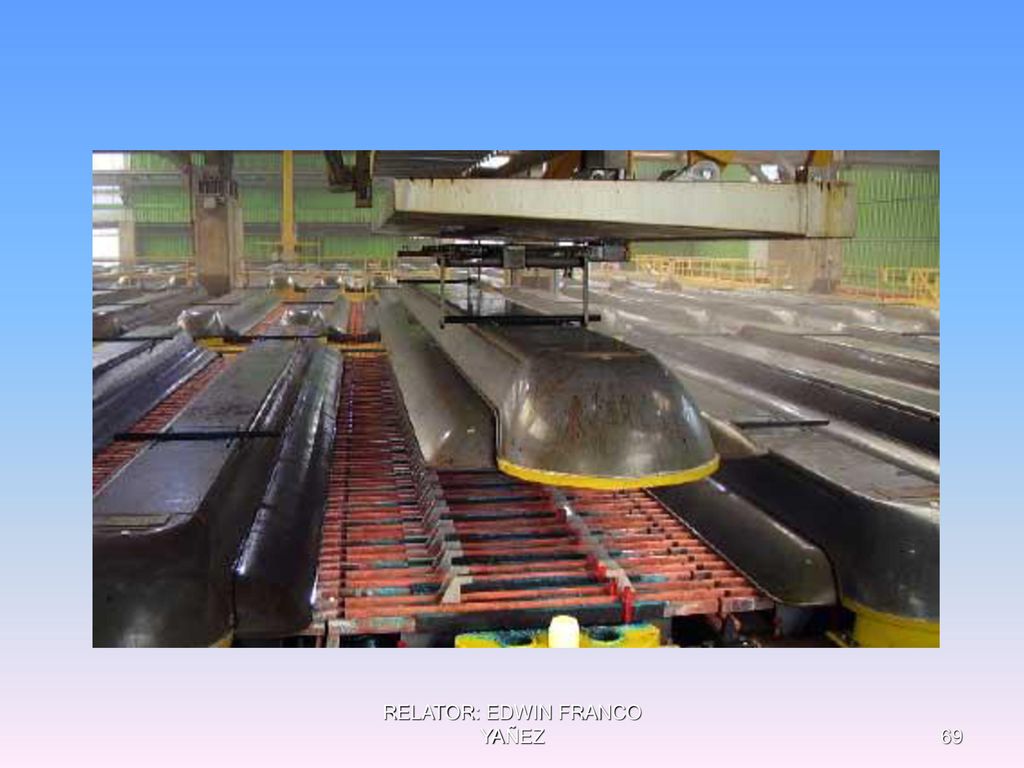

69 RELATOR: EDWIN FRANCO YAÑEZ

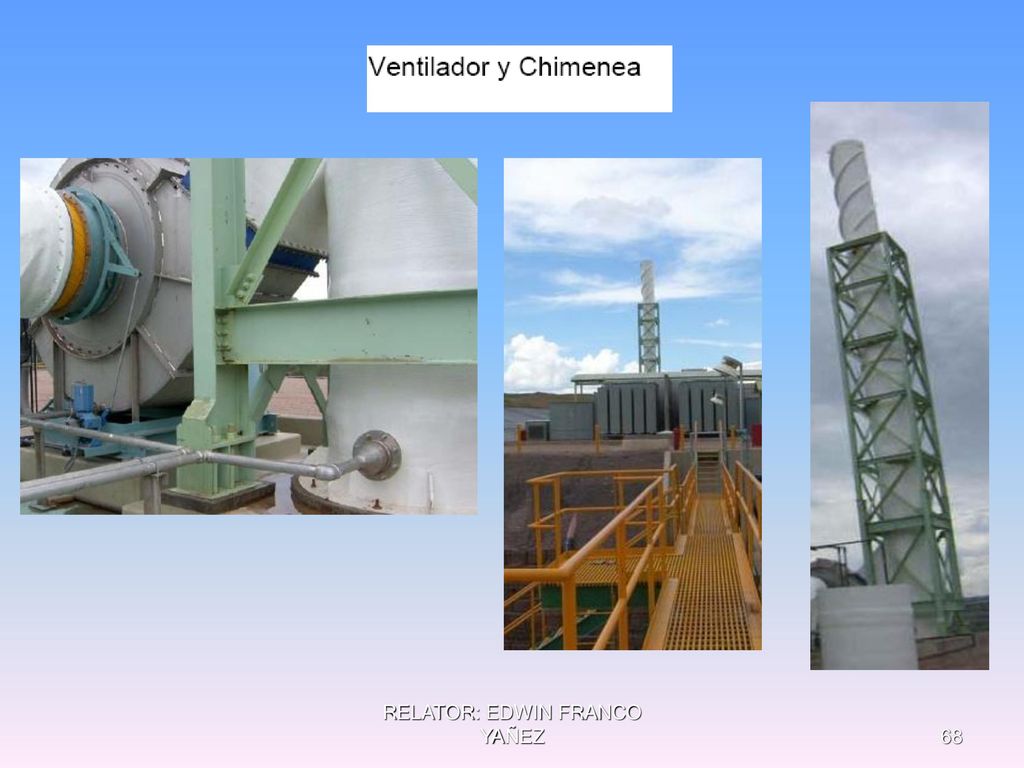

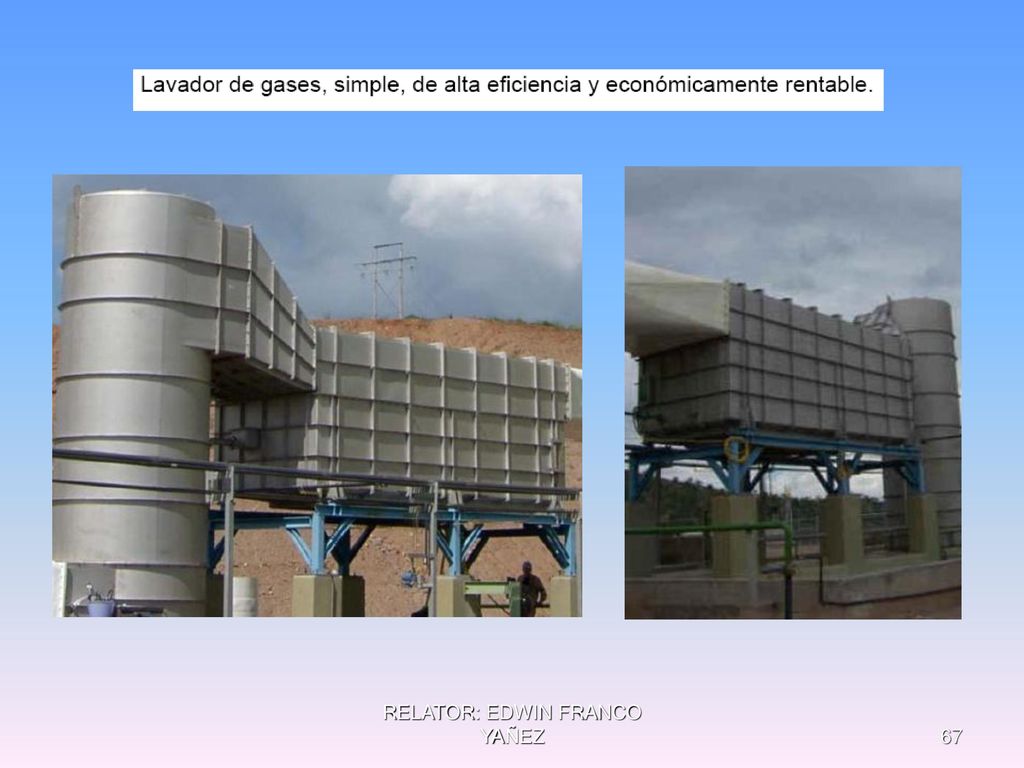

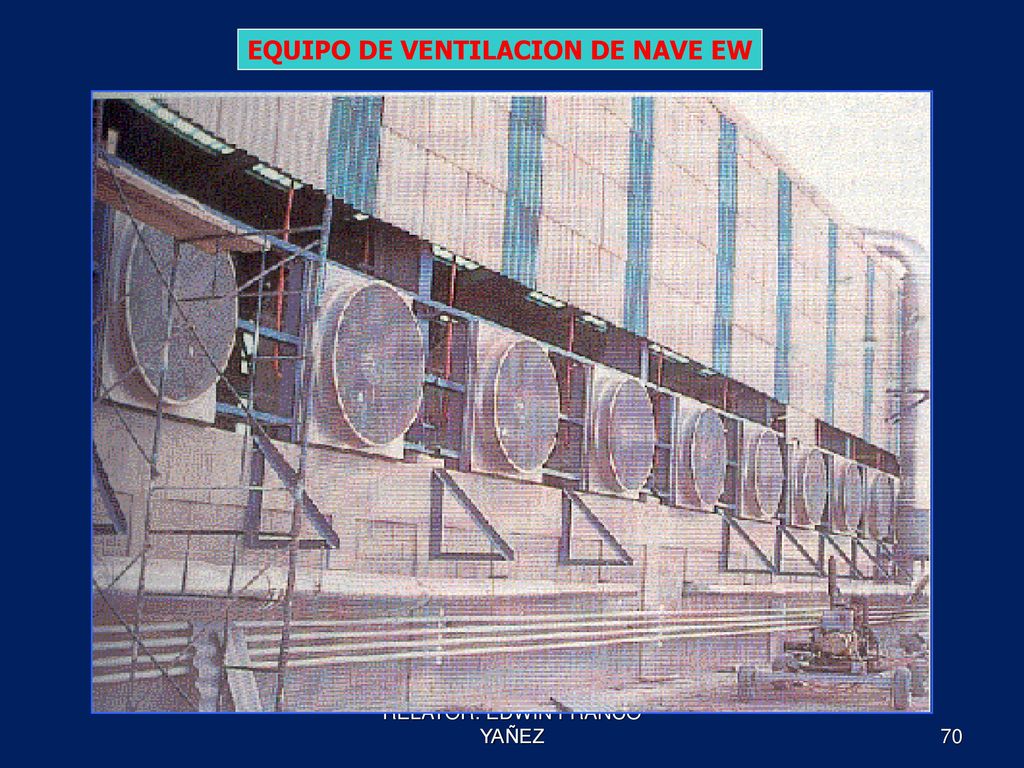

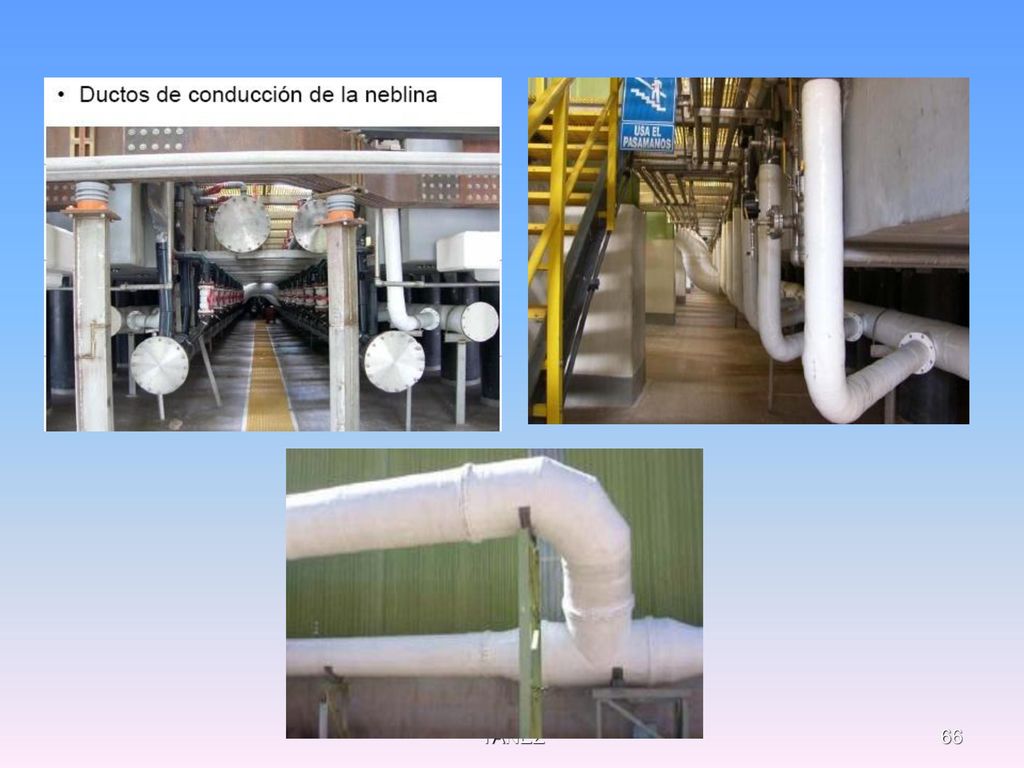

70 EQUIPO DE VENTILACION DE NAVE EW
RELATOR: EDWIN FRANCO YAÑEZ

71 RELATOR: EDWIN FRANCO YAÑEZ

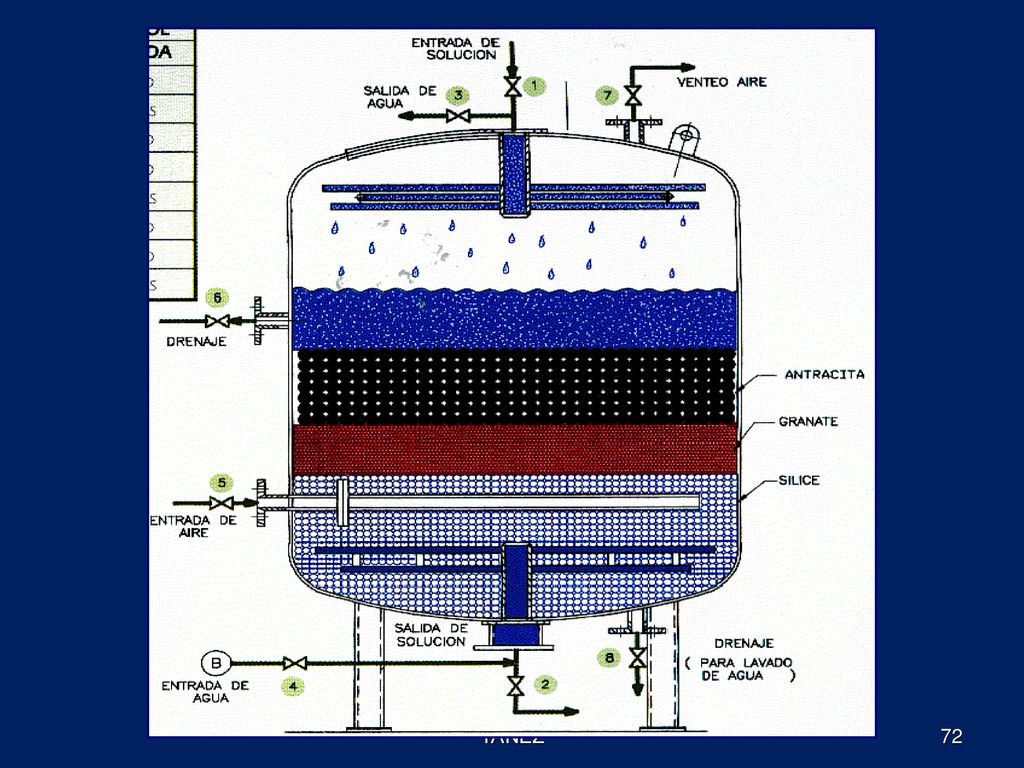

72 RELATOR: EDWIN FRANCO YAÑEZ

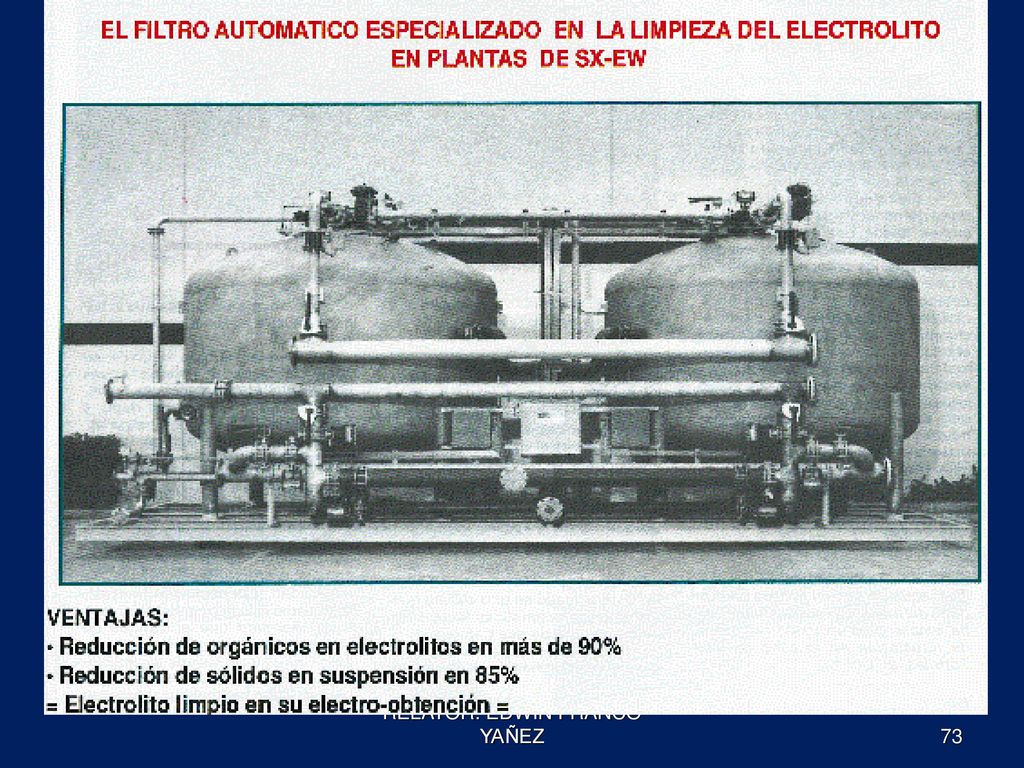

73 RELATOR: EDWIN FRANCO YAÑEZ

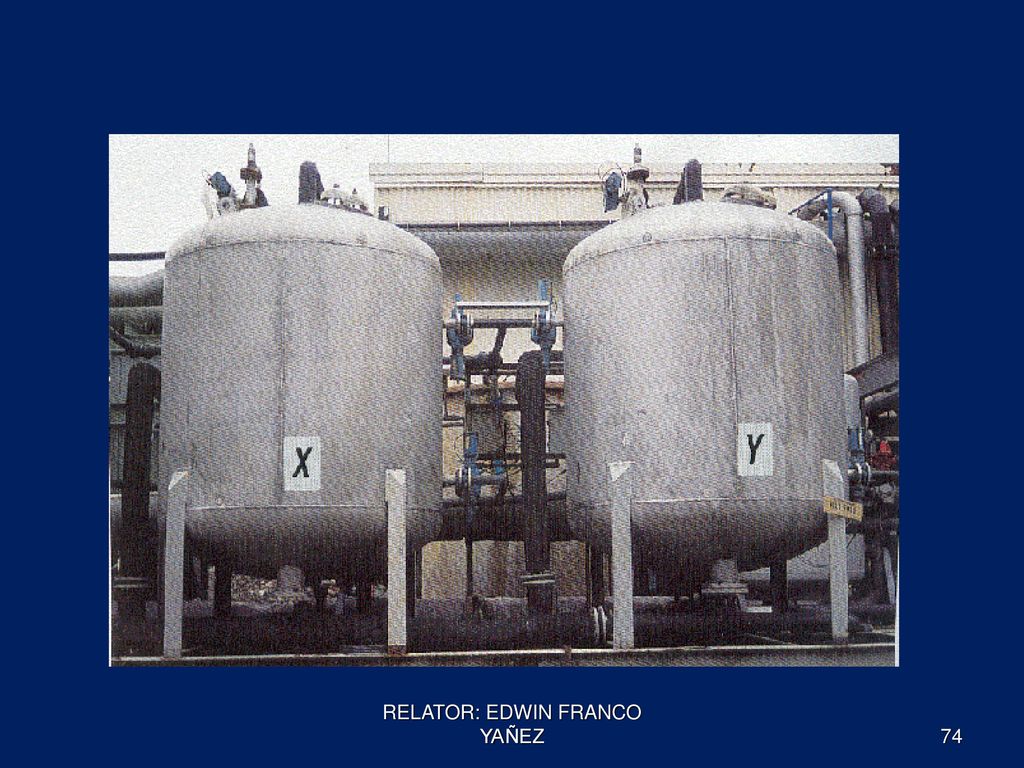

74 RELATOR: EDWIN FRANCO YAÑEZ

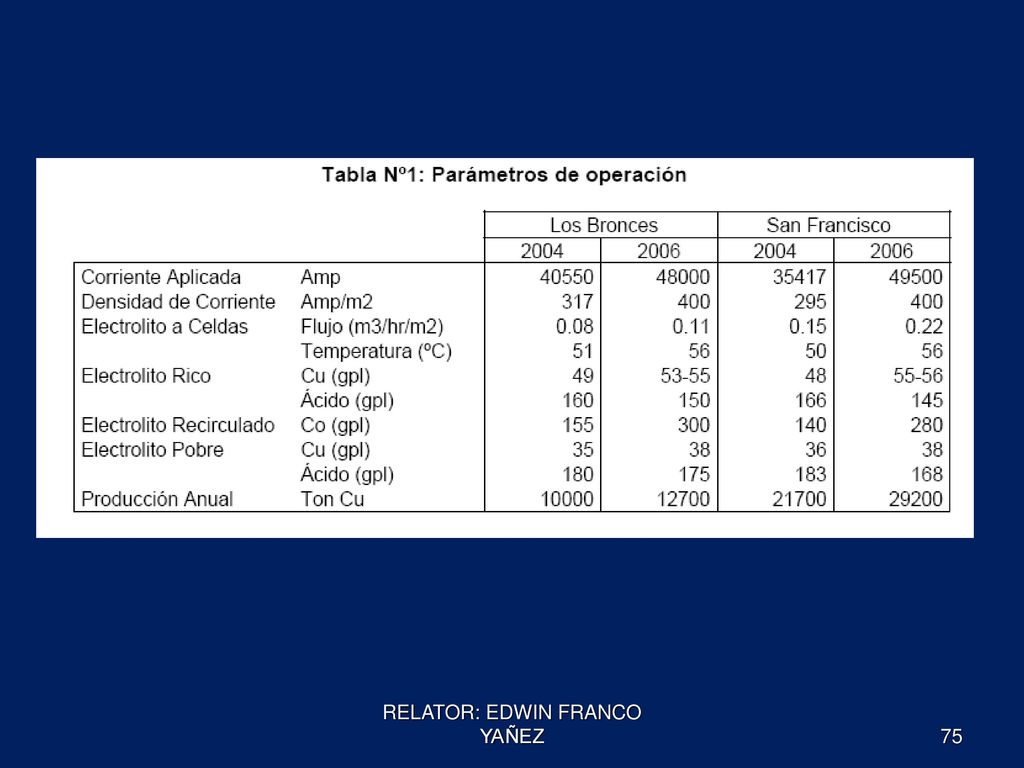

75 RELATOR: EDWIN FRANCO YAÑEZ

76 RELATOR: EDWIN FRANCO YAÑEZ
