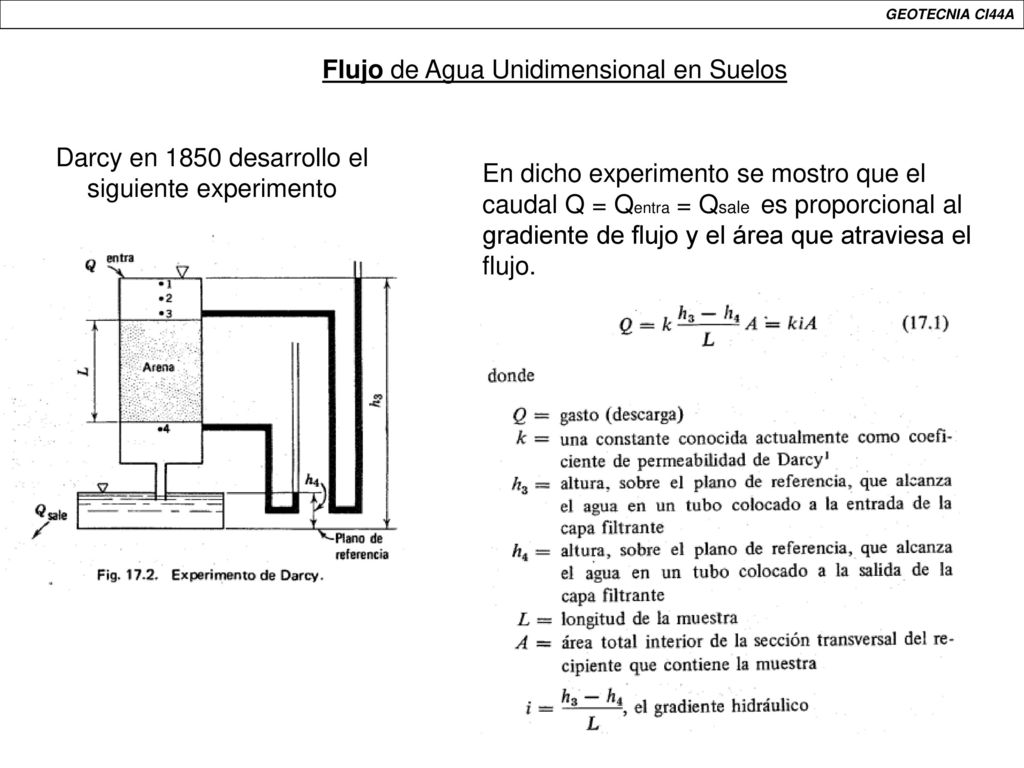

Darcy en 1850 desarrollo el siguiente experimento
GEOTECNIA CI44A Flujo de Agua Unidimensional en Suelos Darcy en 1850 desarrollo el siguiente experimento En dicho experimento se mostro que el caudal Q = Qentra = Qsale es proporcional al gradiente de flujo y el área que atraviesa el flujo.
2

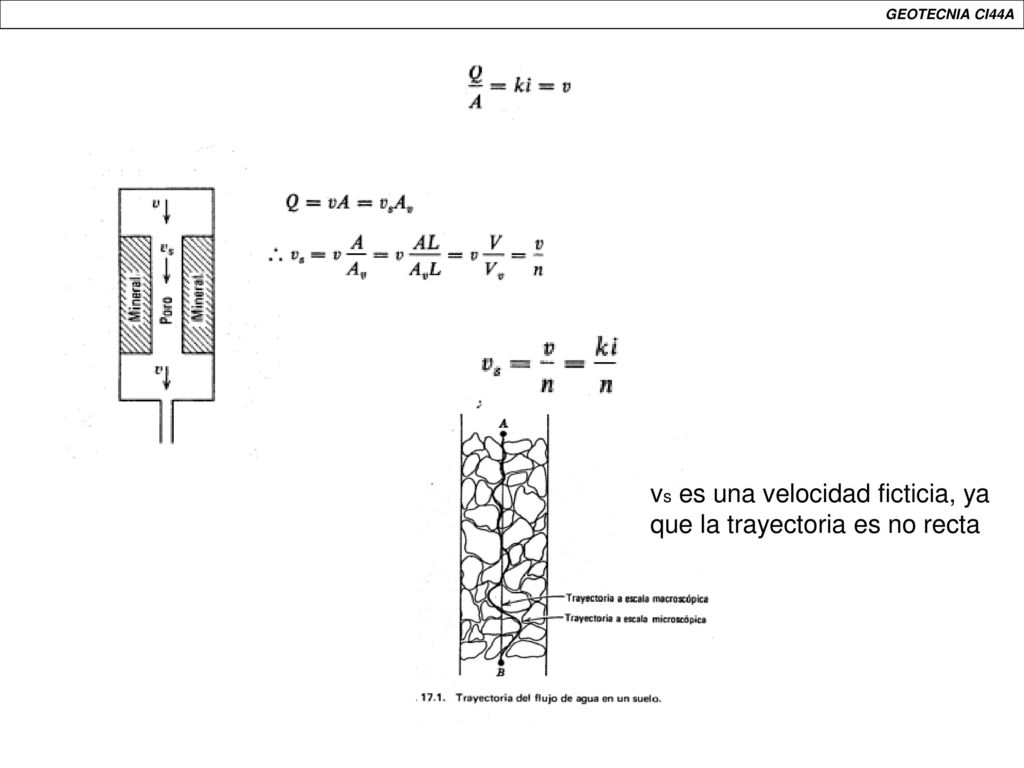

vs es una velocidad ficticia, ya que la trayectoria es no recta
GEOTECNIA CI44A vs es una velocidad ficticia, ya que la trayectoria es no recta
3

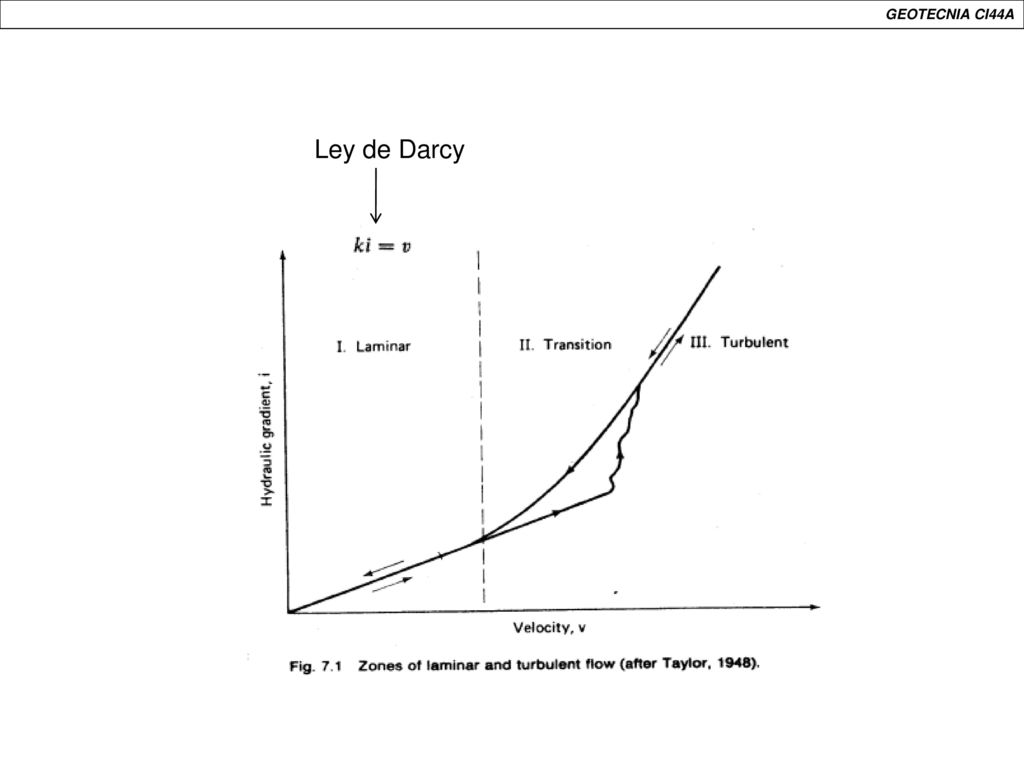

GEOTECNIA CI44A Ley de Darcy
4
GEOTECNIA CI44A
5
GEOTECNIA CI44A
6

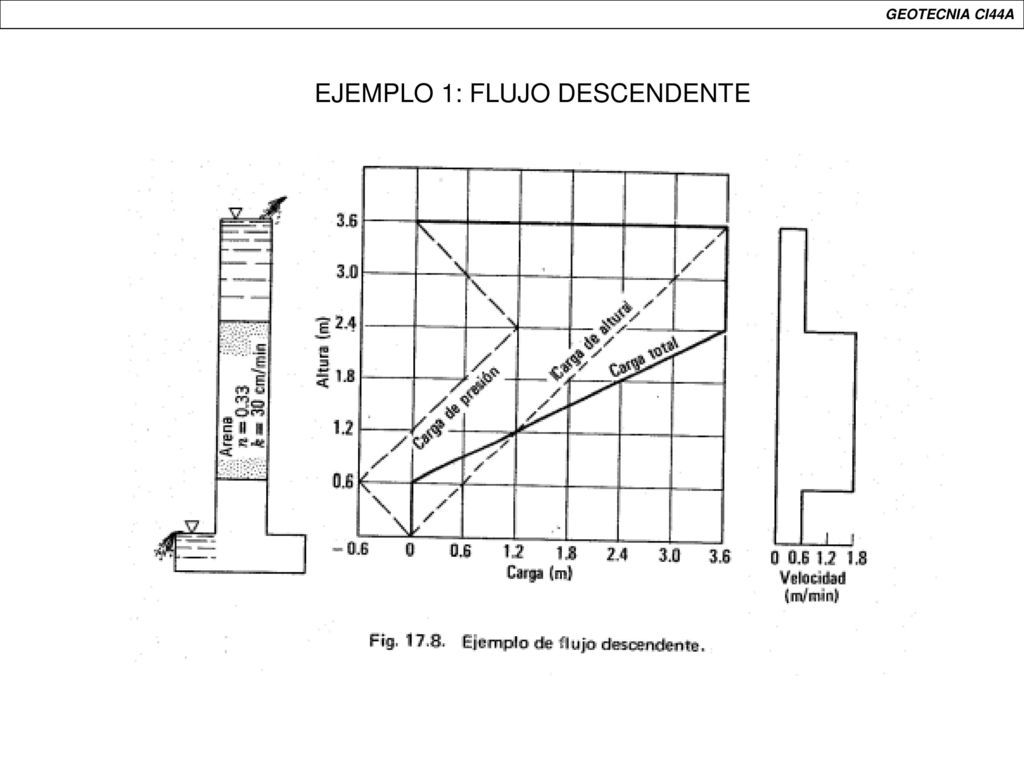

EJEMPLO 1: FLUJO DESCENDENTE
GEOTECNIA CI44A EJEMPLO 1: FLUJO DESCENDENTE
7

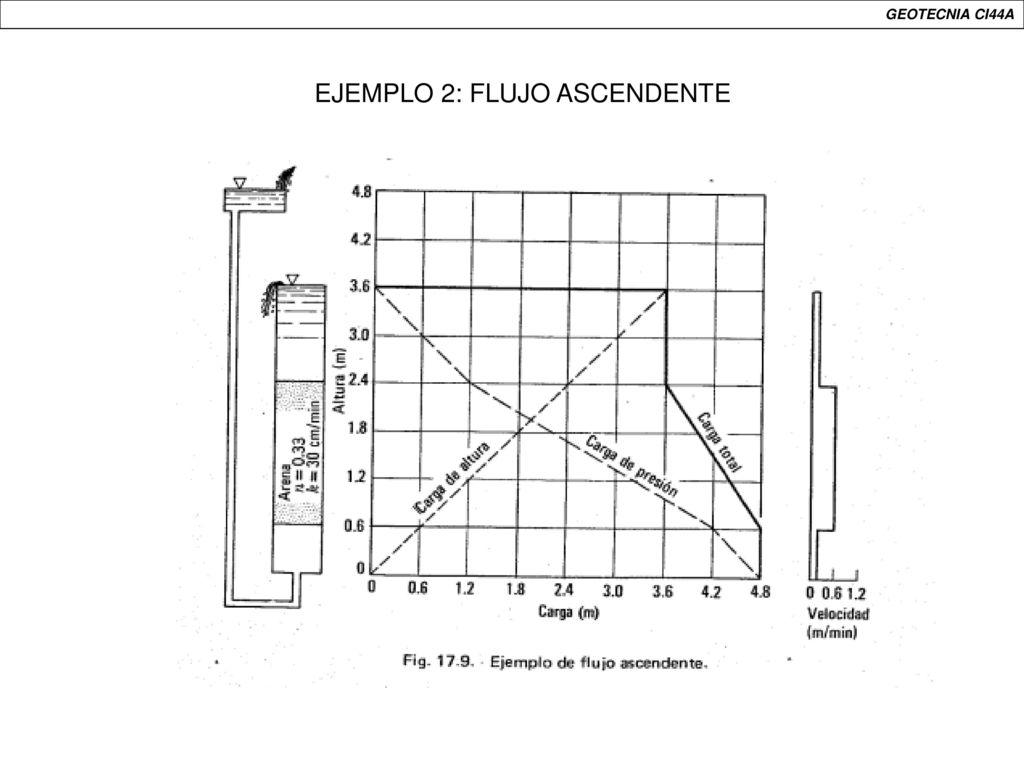

EJEMPLO 2: FLUJO ASCENDENTE
GEOTECNIA CI44A EJEMPLO 2: FLUJO ASCENDENTE
8

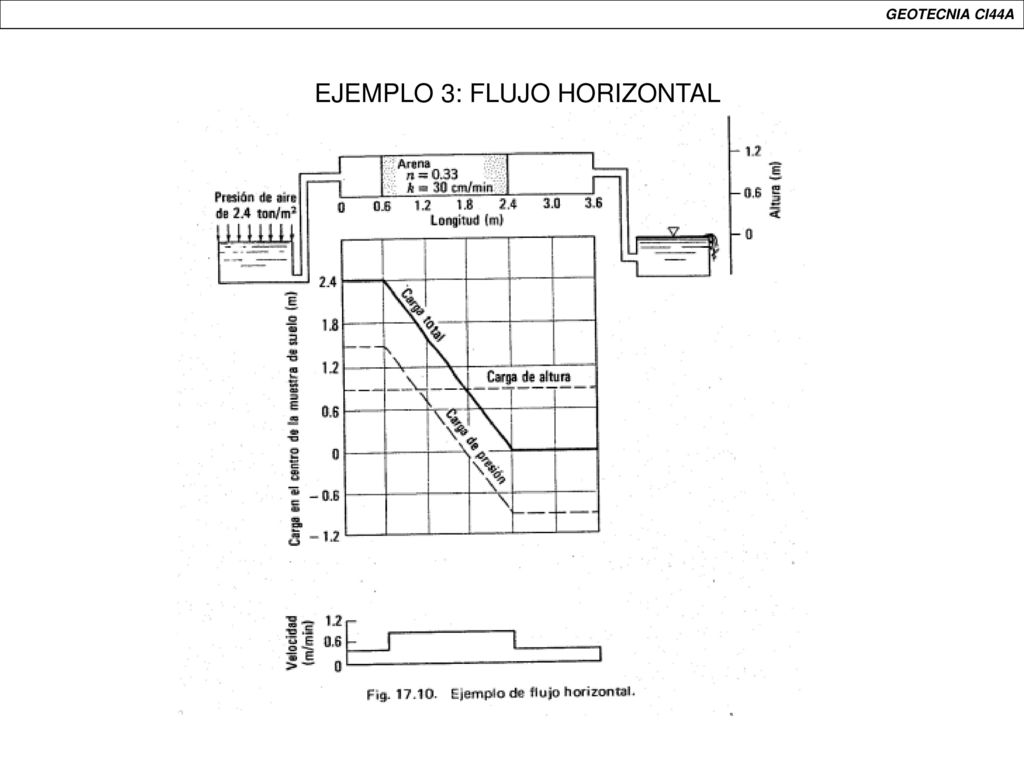

EJEMPLO 3: FLUJO HORIZONTAL
GEOTECNIA CI44A EJEMPLO 3: FLUJO HORIZONTAL
9

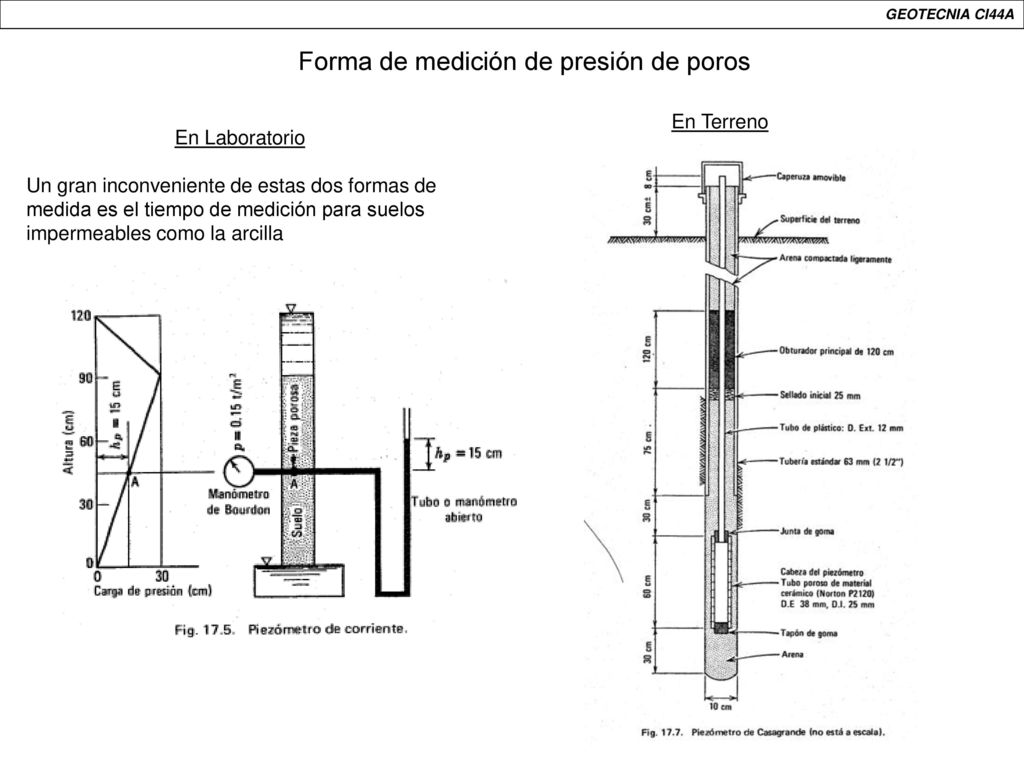

Forma de medición de presión de poros
GEOTECNIA CI44A Forma de medición de presión de poros En Terreno En Laboratorio Un gran inconveniente de estas dos formas de medida es el tiempo de medición para suelos impermeables como la arcilla
