1 INDICE DE AGUA NO CONTABILIZADA
Jorge bayona – ingeniero civil-esp. Procesos catastrales

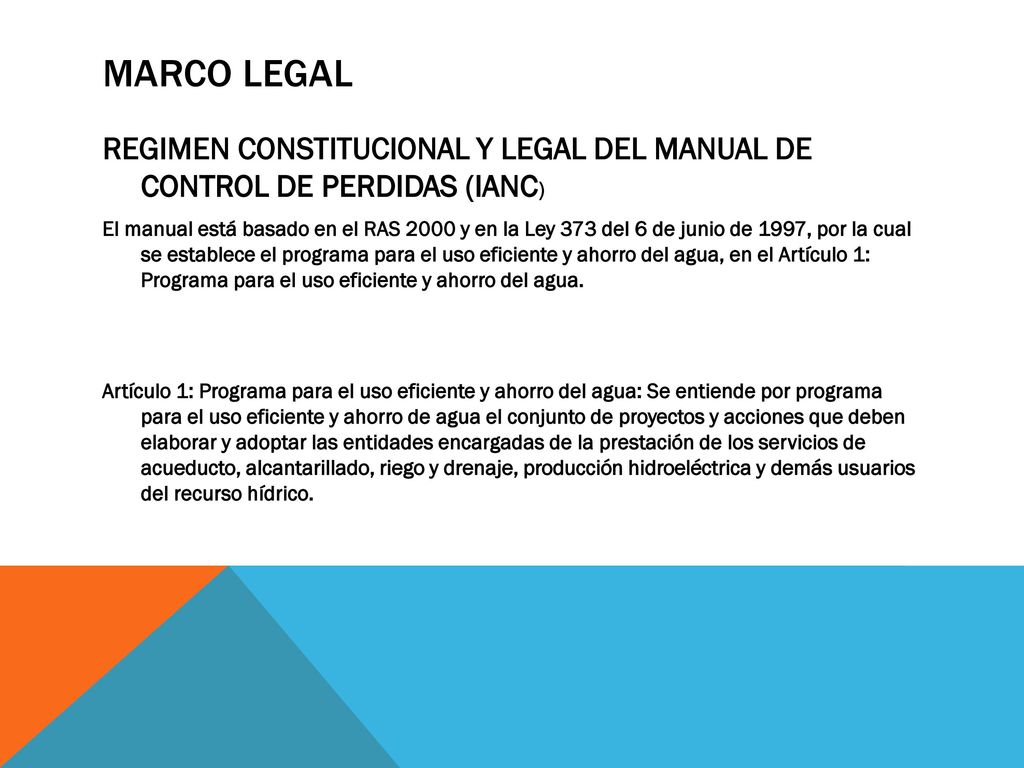

2 MARCO LEGAL REGIMEN CONSTITUCIONAL Y LEGAL DEL MANUAL DE CONTROL DE PERDIDAS (IANC) El manual está basado en el RAS 2000 y en la Ley 373 del 6 de junio de 1997, por la cual se establece el programa para el uso eficiente y ahorro del agua, en el Artículo 1: Programa para el uso eficiente y ahorro del agua. Artículo 1: Programa para el uso eficiente y ahorro del agua: Se entiende por programa para el uso eficiente y ahorro de agua el conjunto de proyectos y acciones que deben elaborar y adoptar las entidades encargadas de la prestación de los servicios de acueducto, alcantarillado, riego y drenaje, producción hidroeléctrica y demás usuarios del recurso hídrico.

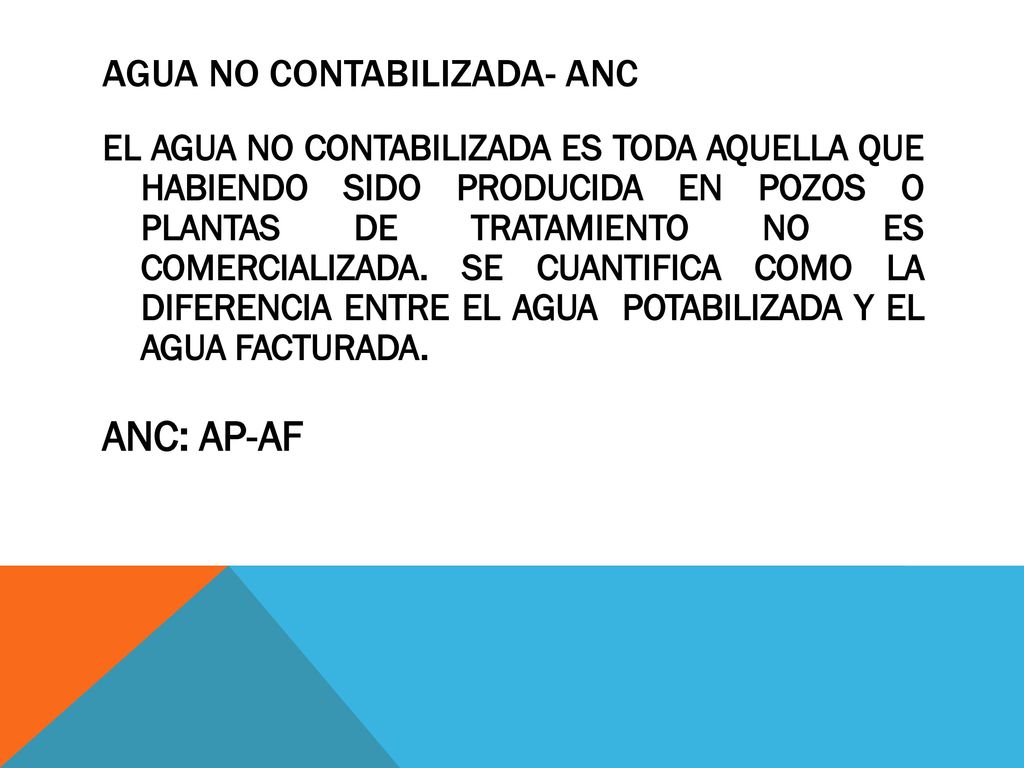

3 Agua no contabilizada- anc
EL AGUA NO CONTABILIZADA ES TODA AQUELLA QUE HABIENDO SIDO PRODUCIDA EN POZOS O PLANTAS DE TRATAMIENTO NO ES COMERCIALIZADA. SE CUANTIFICA COMO LA DIFERENCIA ENTRE EL AGUA POTABILIZADA Y EL AGUA FACTURADA. ANC: AP-AF

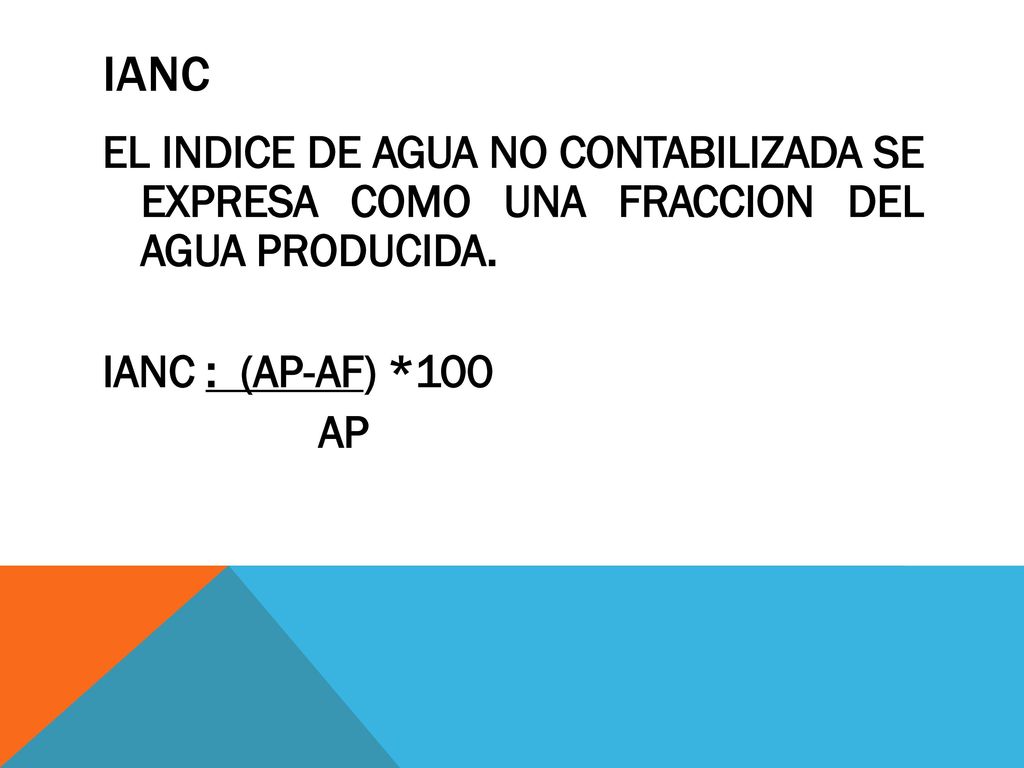

4 IANC EL INDICE DE AGUA NO CONTABILIZADA SE EXPRESA COMO UNA FRACCION DEL AGUA PRODUCIDA. IANC : (AP-AF) *100 AP

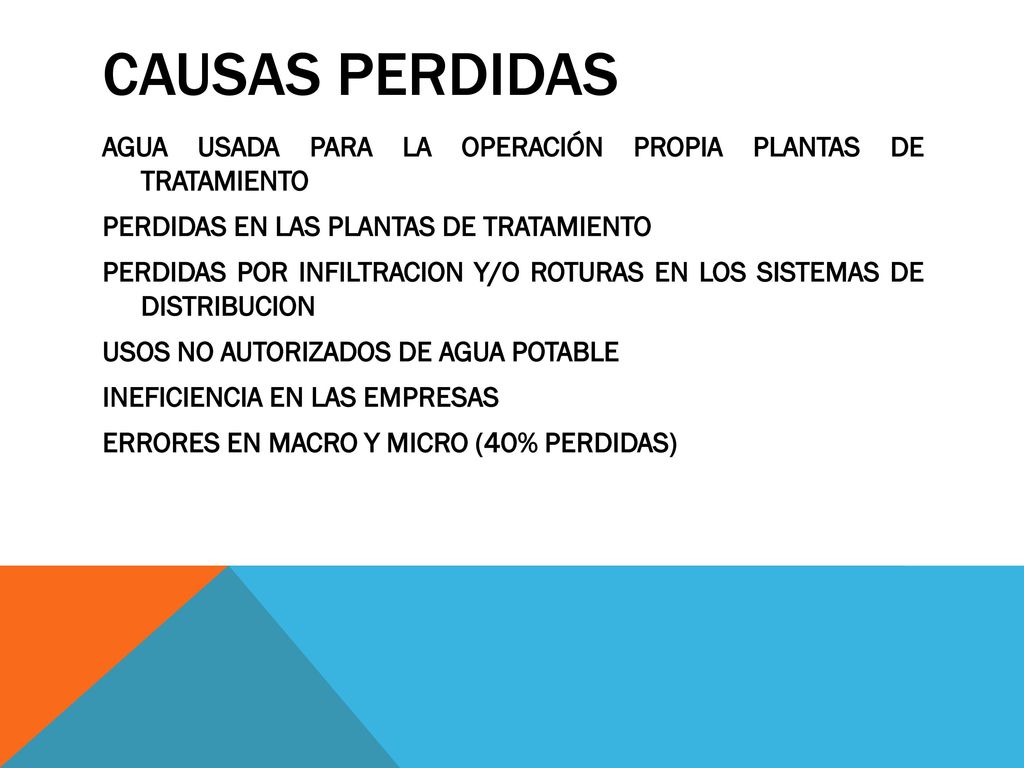

5 CAUSAS PERDIDAS AGUA USADA PARA LA OPERACIÓN PROPIA PLANTAS DE TRATAMIENTO PERDIDAS EN LAS PLANTAS DE TRATAMIENTO PERDIDAS POR INFILTRACION Y/O ROTURAS EN LOS SISTEMAS DE DISTRIBUCION USOS NO AUTORIZADOS DE AGUA POTABLE INEFICIENCIA EN LAS EMPRESAS ERRORES EN MACRO Y MICRO (40% PERDIDAS)

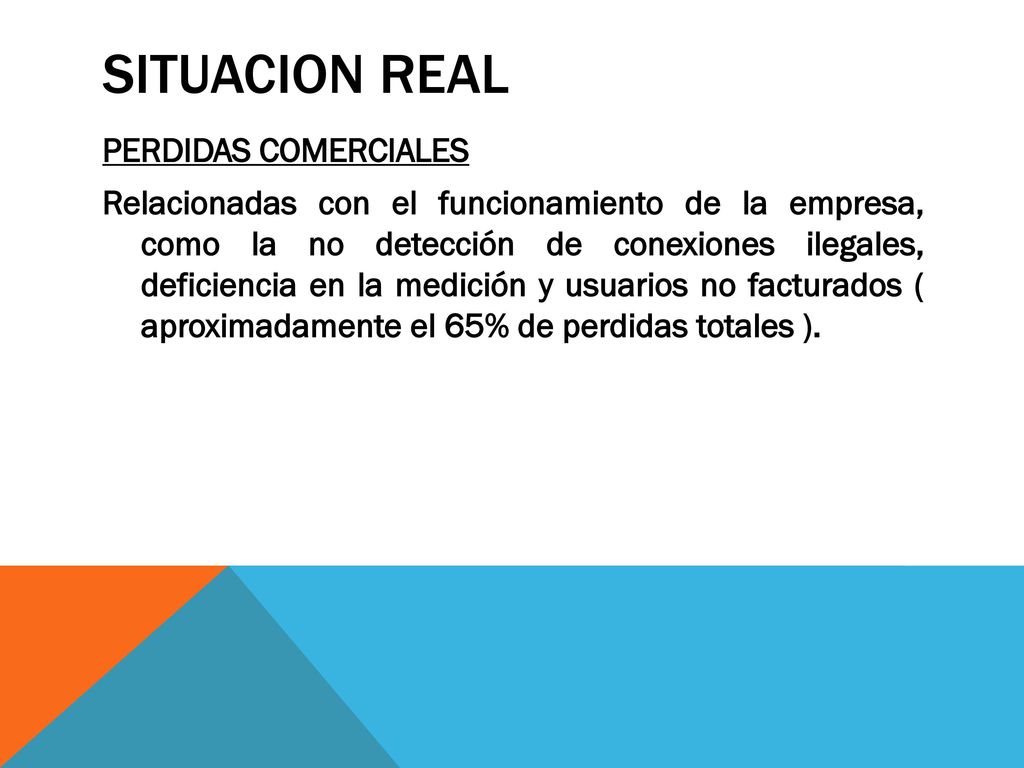

6 SITUACION REAL PERDIDAS COMERCIALES Relacionadas con el funcionamiento de la empresa, como la no detección de conexiones ilegales, deficiencia en la medición y usuarios no facturados ( aproximadamente el 65% de perdidas totales ).

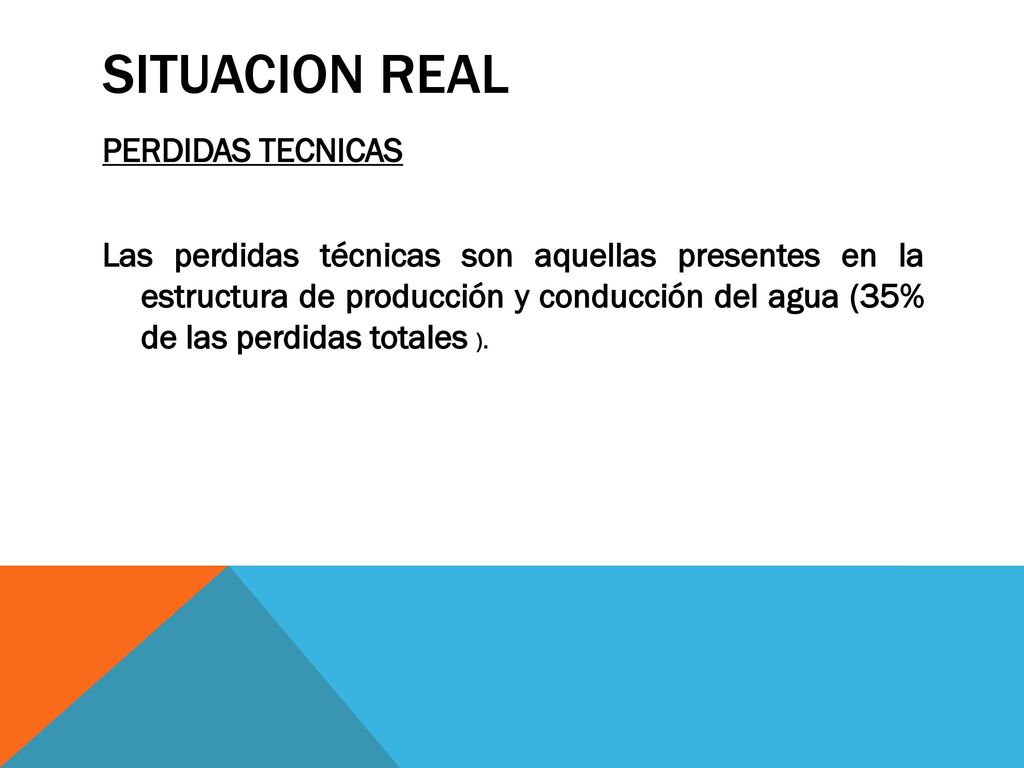

7 SITUACION REAL PERDIDAS TECNICAS Las perdidas técnicas son aquellas presentes en la estructura de producción y conducción del agua (35% de las perdidas totales ).

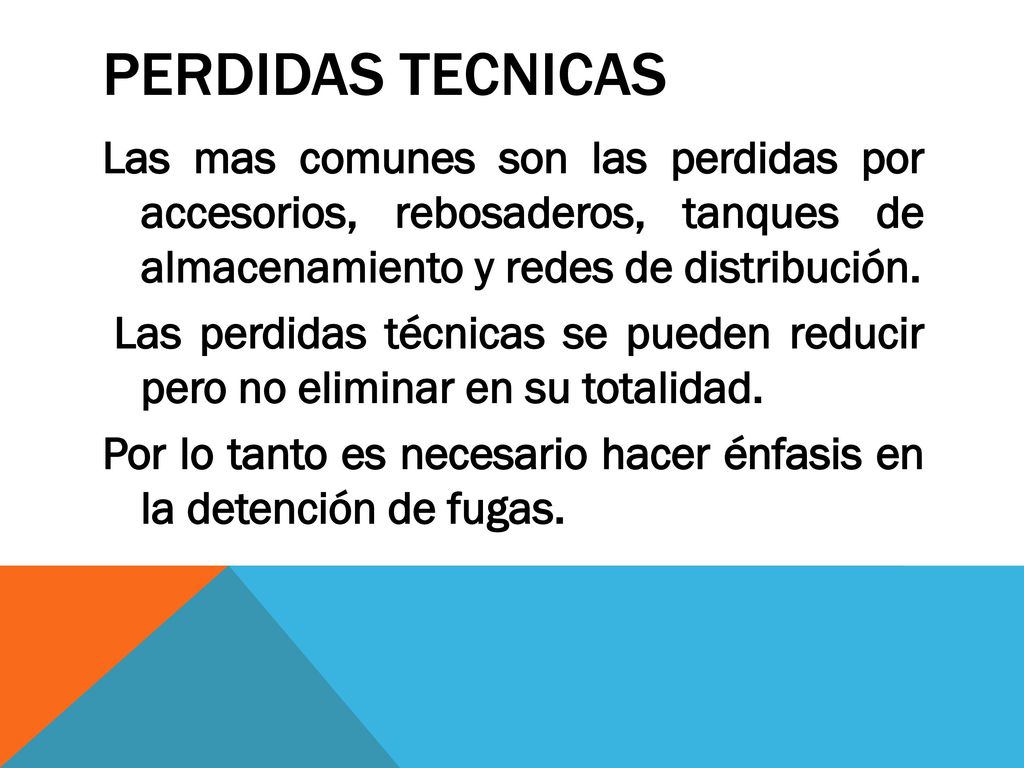

8 PERDIDAS TECNICAS Las mas comunes son las perdidas por accesorios, rebosaderos, tanques de almacenamiento y redes de distribución. Las perdidas técnicas se pueden reducir pero no eliminar en su totalidad. Por lo tanto es necesario hacer énfasis en la detención de fugas.

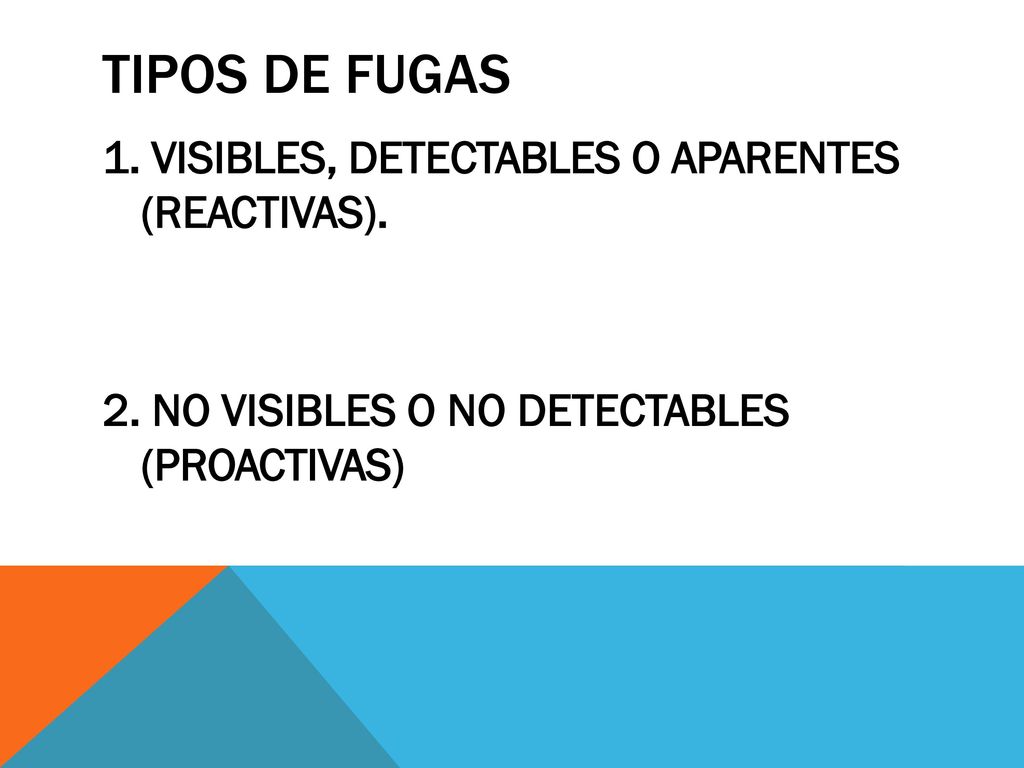

9 TIPOS DE FUGAS 1. VISIBLES, DETECTABLES O APARENTES (REACTIVAS). 2. NO VISIBLES O NO DETECTABLES (PROACTIVAS)

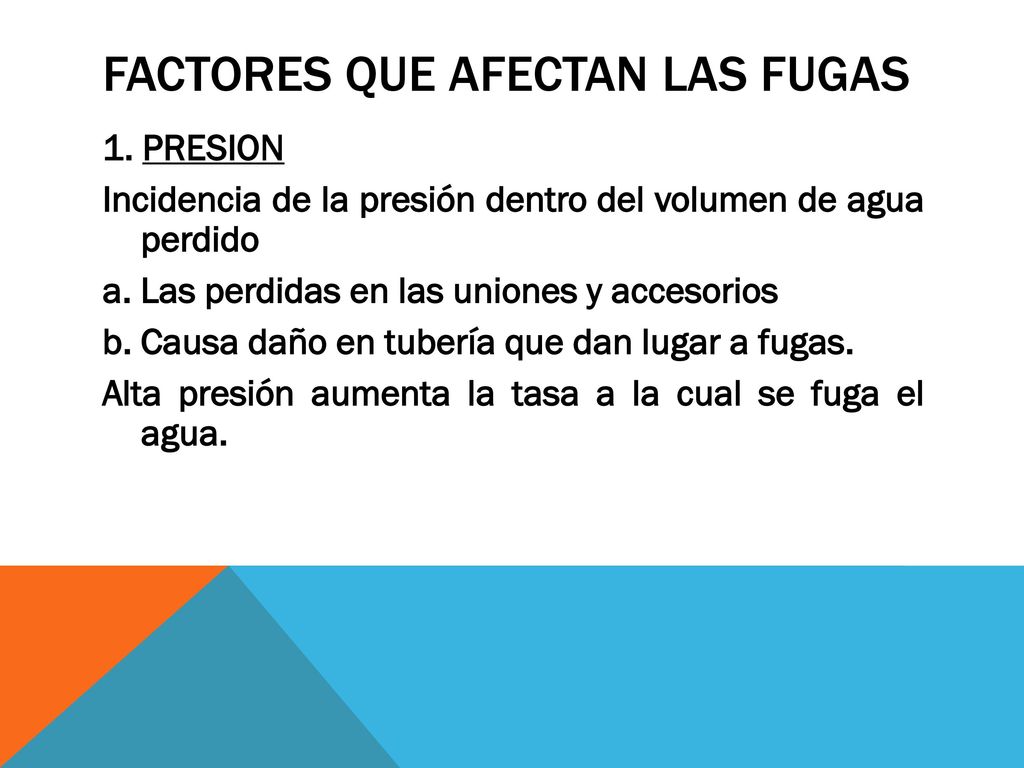

10 FACTORES QUE AFECTAN LAS FUGAS
1. PRESION Incidencia de la presión dentro del volumen de agua perdido a. Las perdidas en las uniones y accesorios b. Causa daño en tubería que dan lugar a fugas. Alta presión aumenta la tasa a la cual se fuga el agua.

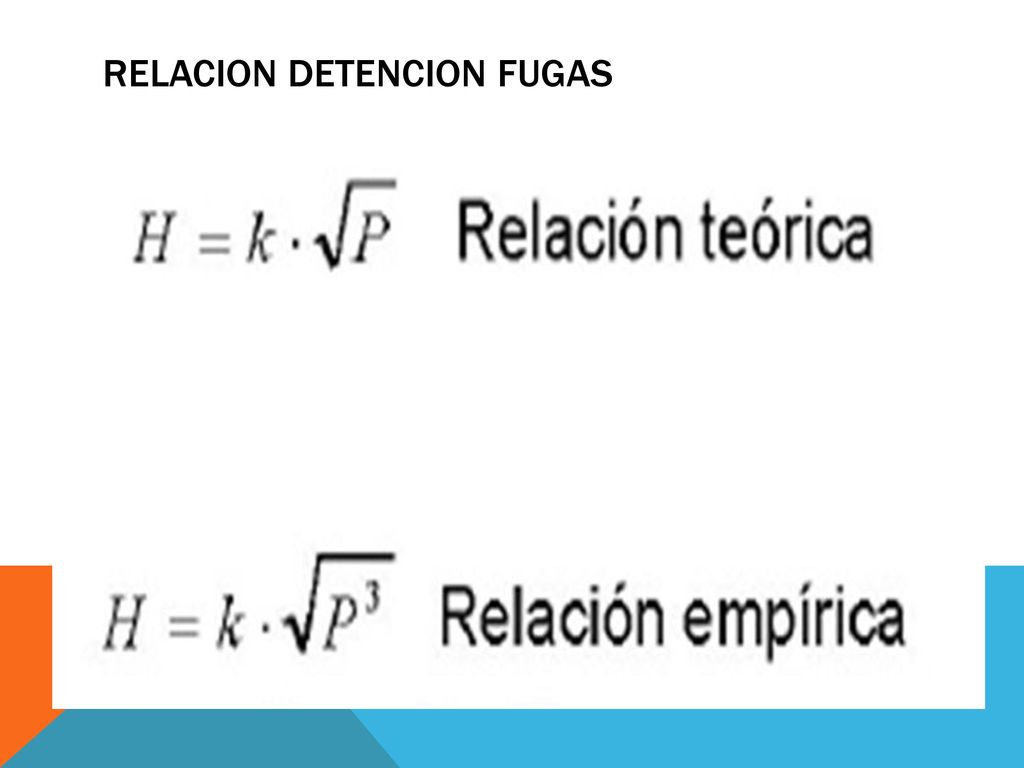

11 RELACION DETENCION FUGAS

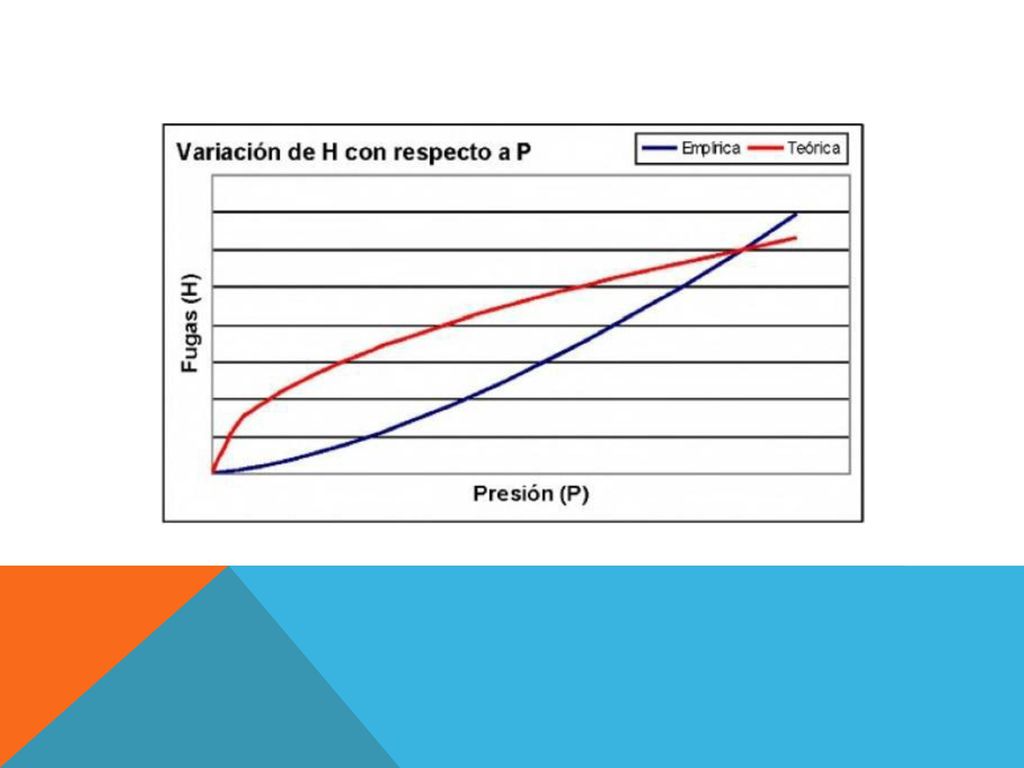

12

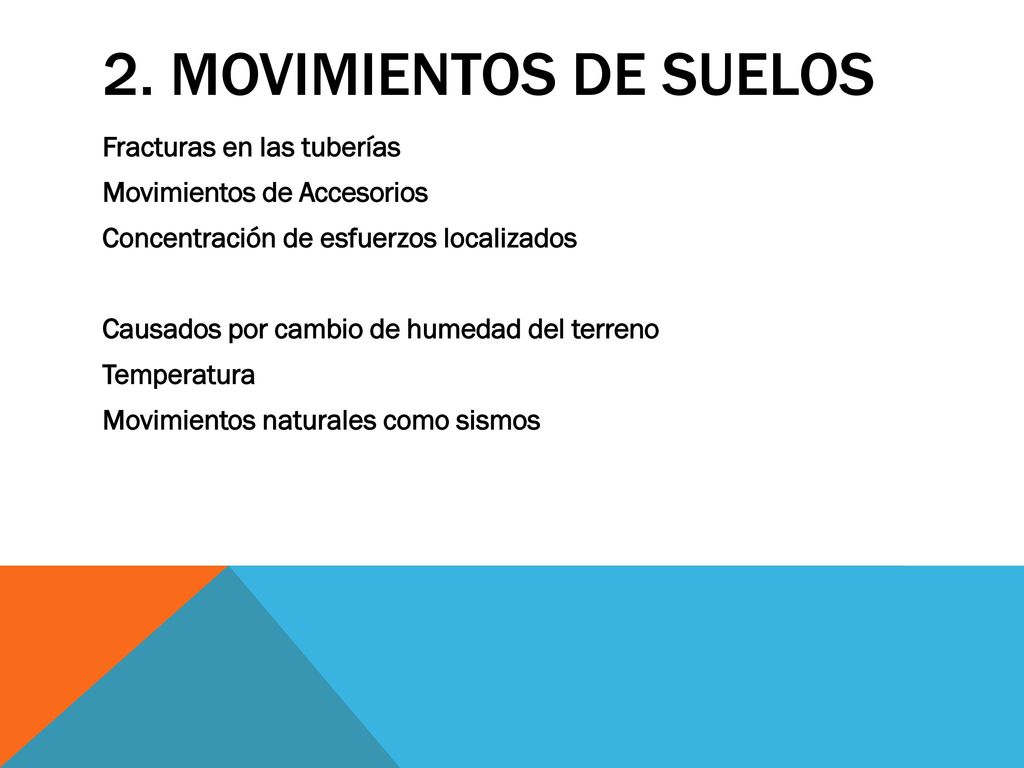

13 2. MOVIMIENTOS DE SUELOS Fracturas en las tuberías Movimientos de Accesorios Concentración de esfuerzos localizados Causados por cambio de humedad del terreno Temperatura Movimientos naturales como sismos

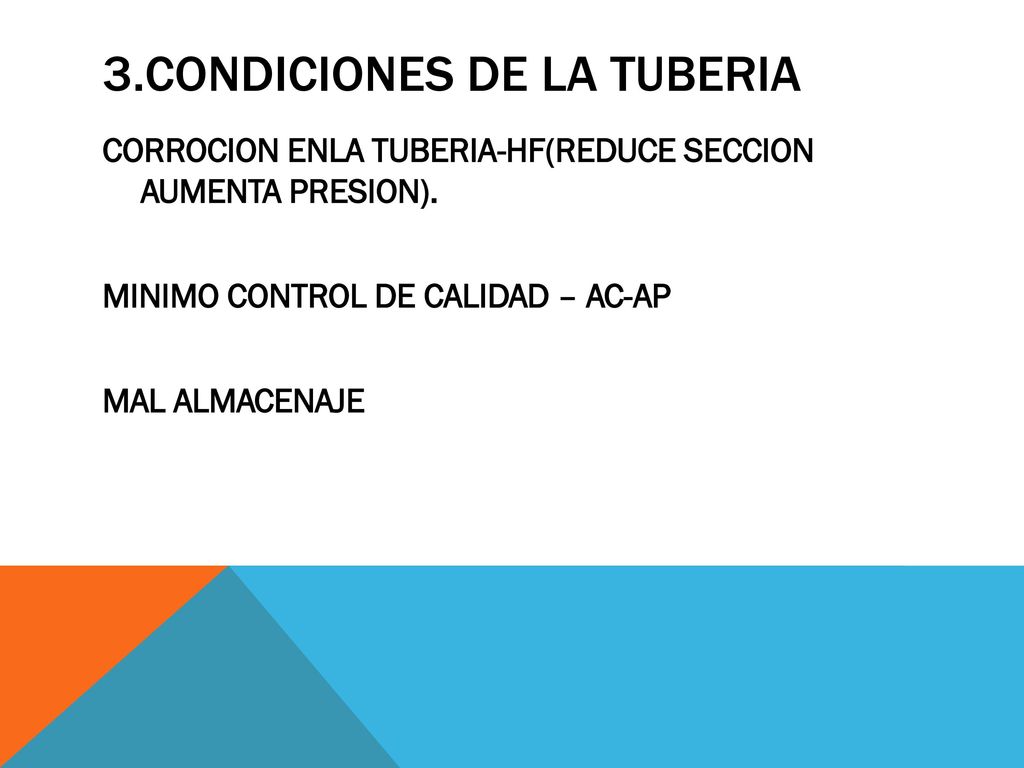

14 3.CONDICIONES DE LA TUBERIA
CORROCION ENLA TUBERIA-HF(REDUCE SECCION AUMENTA PRESION). MINIMO CONTROL DE CALIDAD – AC-AP MAL ALMACENAJE

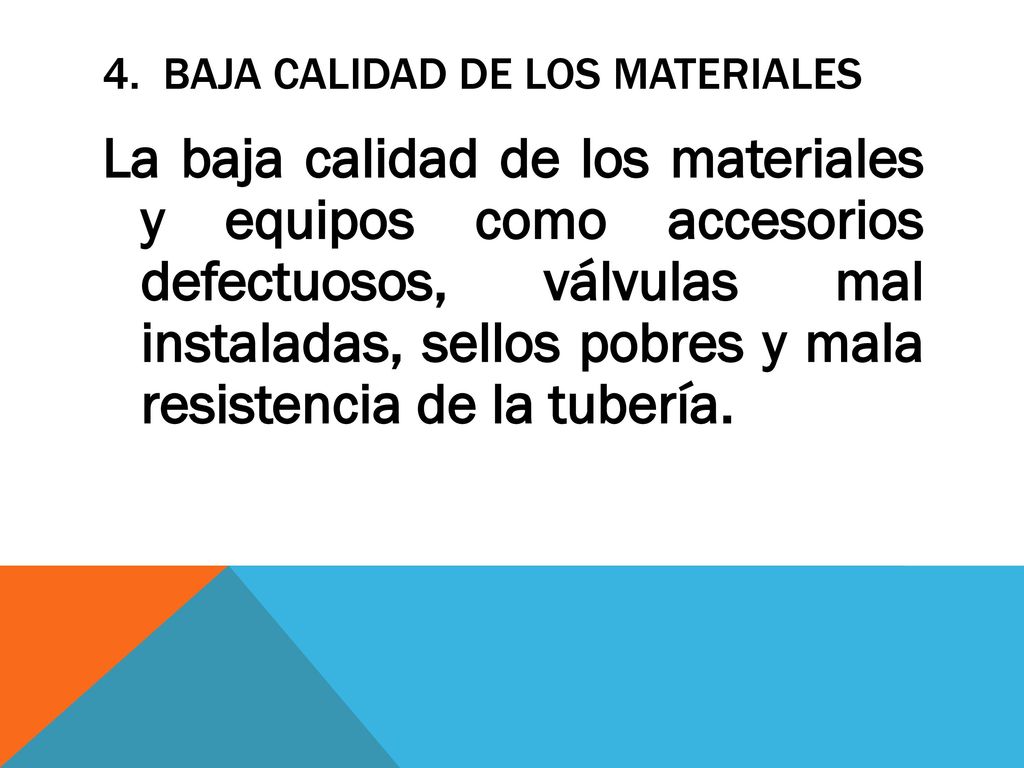

15 4. BAJA CALIDAD DE LOS MATERIALES
La baja calidad de los materiales y equipos como accesorios defectuosos, válvulas mal instaladas, sellos pobres y mala resistencia de la tubería.

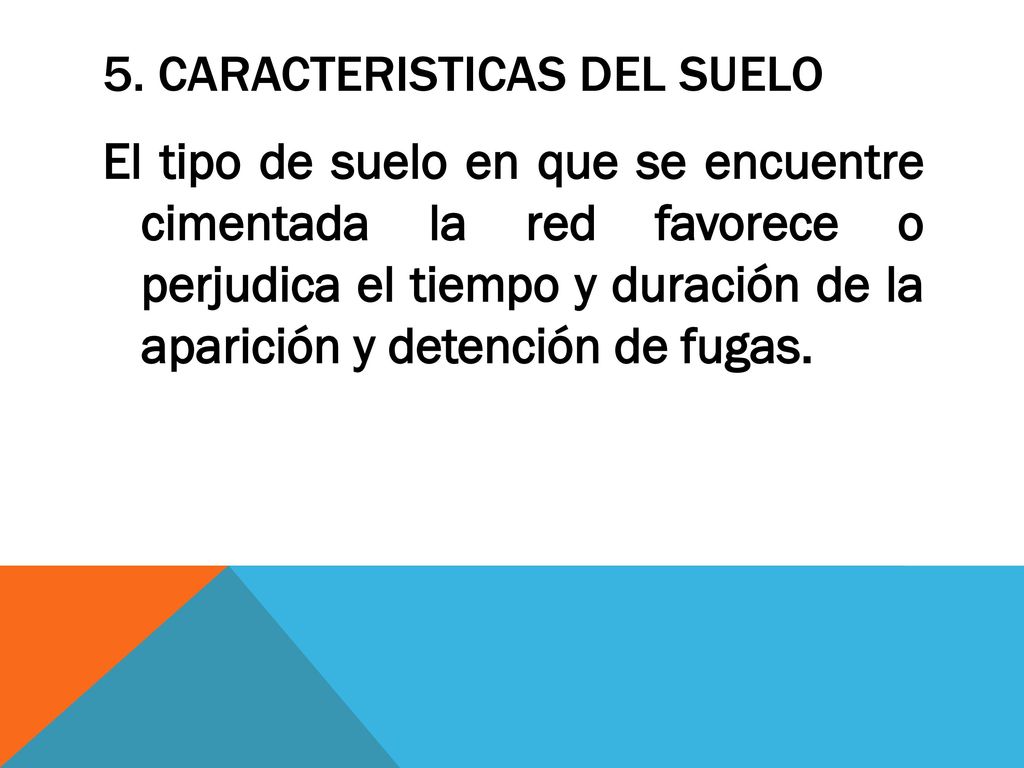

16 5. CARACTERISTICAS DEL SUELO
El tipo de suelo en que se encuentre cimentada la red favorece o perjudica el tiempo y duración de la aparición y detención de fugas.

17 6. CARGA DE TRAFICO Las vibraciones del trafico vehicular pueden ocasionar falla en las tuberias.

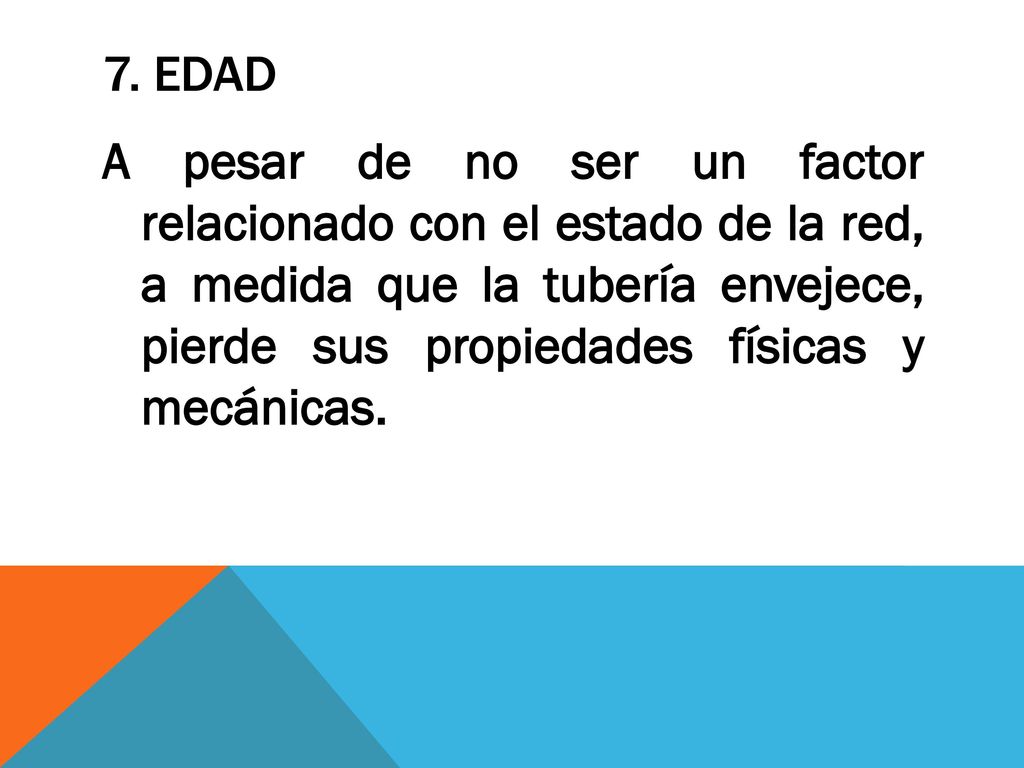

18 7. edad A pesar de no ser un factor relacionado con el estado de la red, a medida que la tubería envejece, pierde sus propiedades físicas y mecánicas.

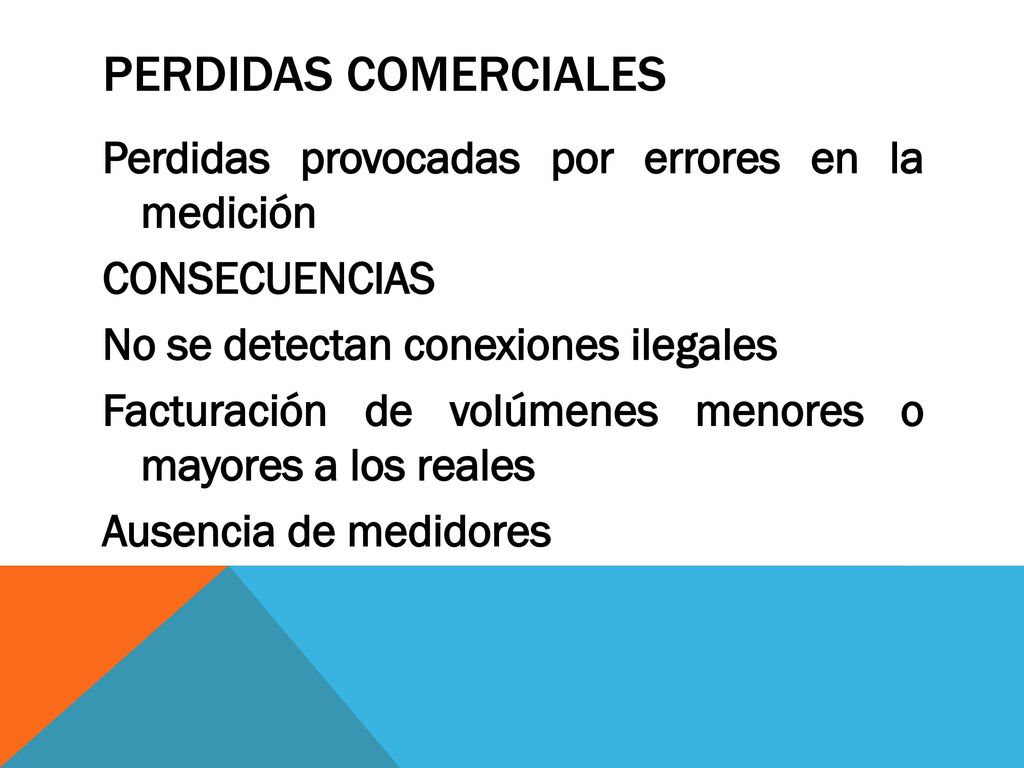

19 PERDIDAS COMERCIALES Perdidas provocadas por errores en la medición CONSECUENCIAS No se detectan conexiones ilegales Facturación de volúmenes menores o mayores a los reales Ausencia de medidores

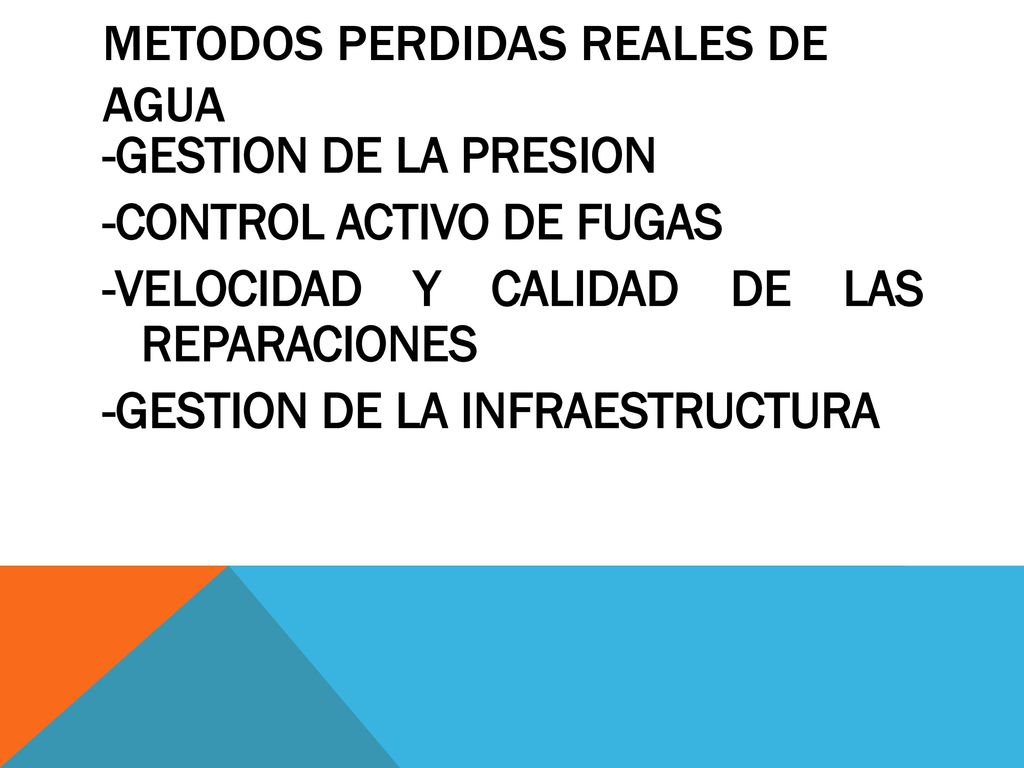

20 METODOS PERDIDAS REALES DE AGUA
-GESTION DE LA PRESION -CONTROL ACTIVO DE FUGAS -VELOCIDAD Y CALIDAD DE LAS REPARACIONES -GESTION DE LA INFRAESTRUCTURA

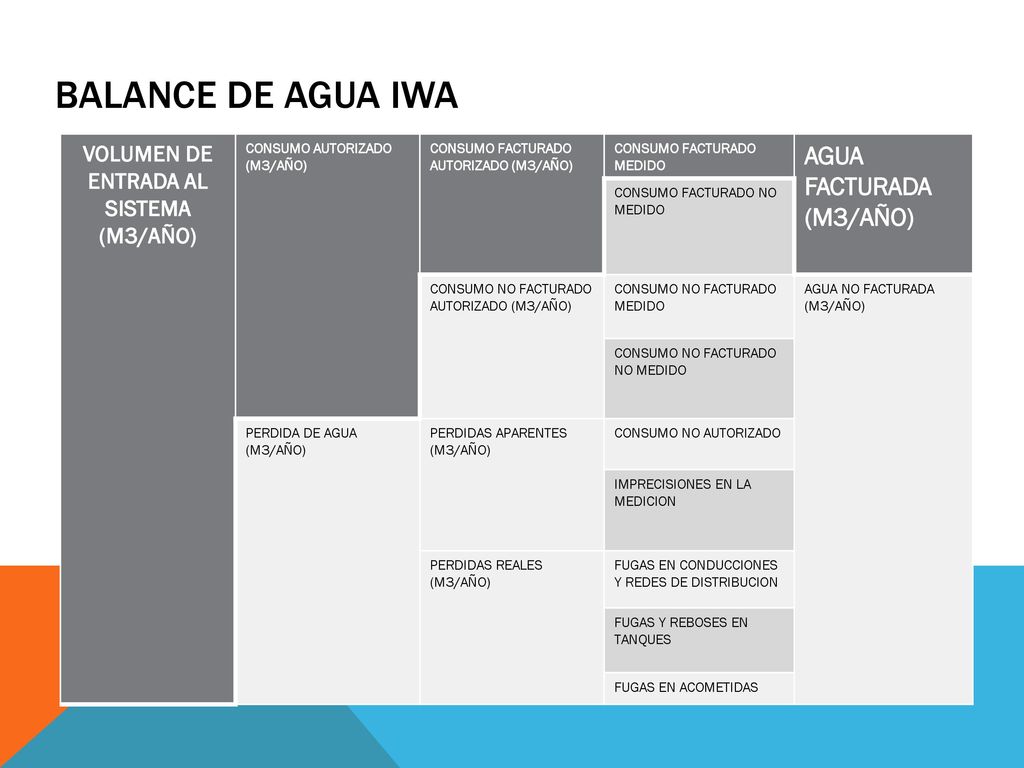

21 VOLUMEN DE ENTRADA AL SISTEMA (M3/AÑO)
BALANCE DE AGUA IWA VOLUMEN DE ENTRADA AL SISTEMA (M3/AÑO) CONSUMO AUTORIZADO (M3/AÑO) CONSUMO FACTURADO AUTORIZADO (M3/AÑO) CONSUMO FACTURADO MEDIDO AGUA FACTURADA (M3/AÑO) CONSUMO FACTURADO NO MEDIDO CONSUMO NO FACTURADO AUTORIZADO (M3/AÑO) CONSUMO NO FACTURADO MEDIDO AGUA NO FACTURADA (M3/AÑO) CONSUMO NO FACTURADO NO MEDIDO PERDIDA DE AGUA (M3/AÑO) PERDIDAS APARENTES (M3/AÑO) CONSUMO NO AUTORIZADO IMPRECISIONES EN LA MEDICION PERDIDAS REALES (M3/AÑO) FUGAS EN CONDUCCIONES Y REDES DE DISTRIBUCION FUGAS Y REBOSES EN TANQUES FUGAS EN ACOMETIDAS

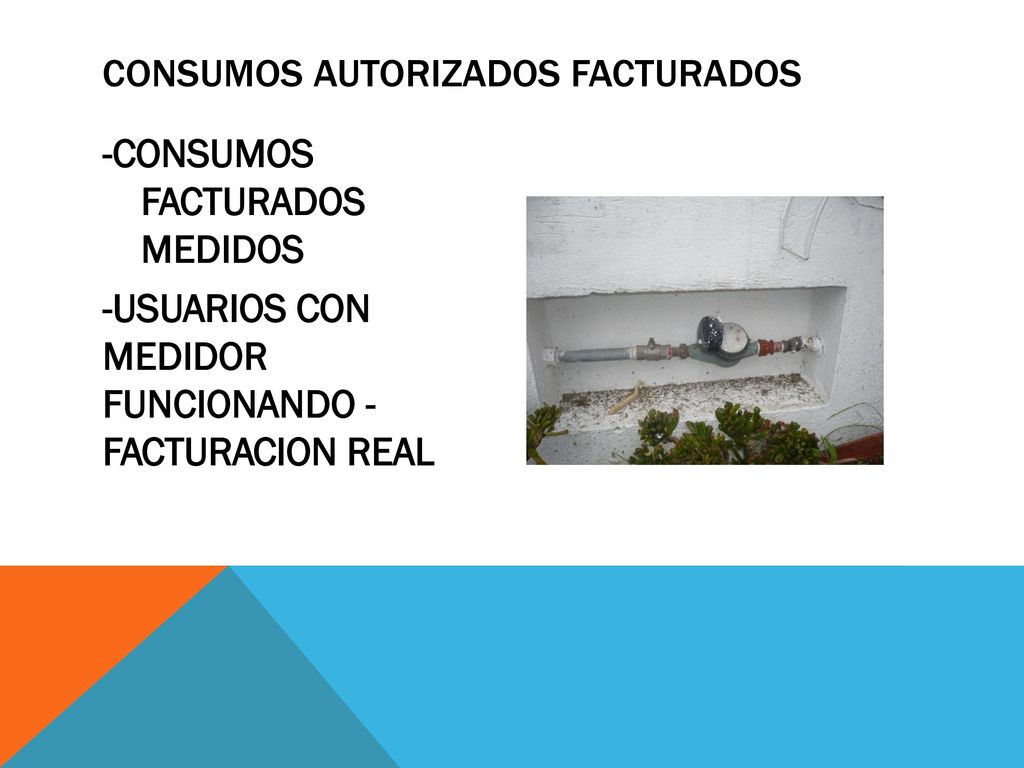

22 CONSUMOS AUTORIZADOS FACTURADOS
-CONSUMOS FACTURADOS MEDIDOS -USUARIOS CON MEDIDOR FUNCIONANDO - FACTURACION REAL

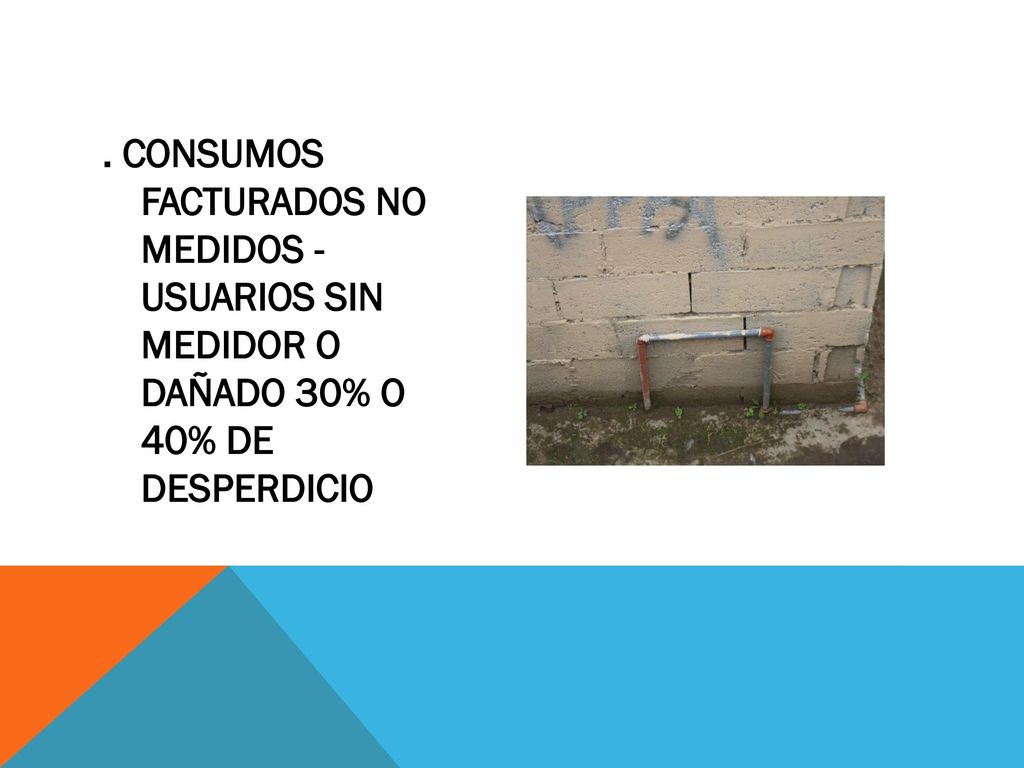

23 . CONSUMOS FACTURADOS NO MEDIDOS - USUARIOS SIN MEDIDOR O DAÑADO 30% O 40% DE DESPERDICIO

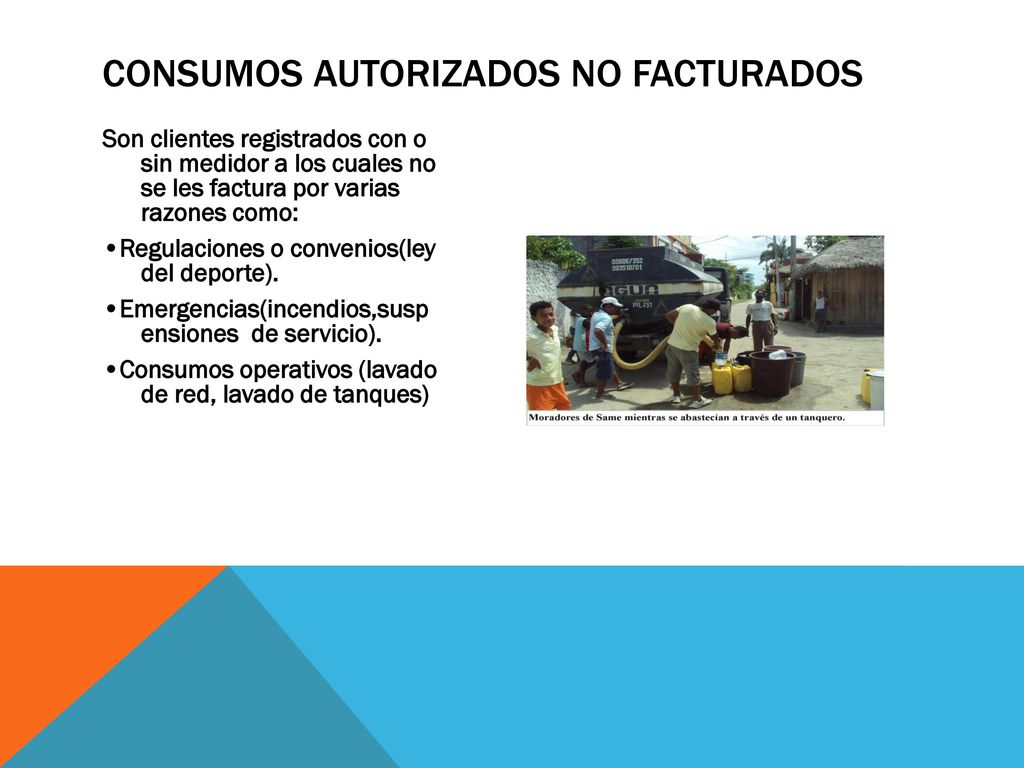

24 CONSUMOS AUTORIZADOS NO FACTURADOS
Son clientes registrados con o sin medidor a los cuales no se les factura por varias razones como: •Regulaciones o convenios(ley del deporte). •Emergencias(incendios,susp ensiones de servicio). •Consumos operativos (lavado de red, lavado de tanques)

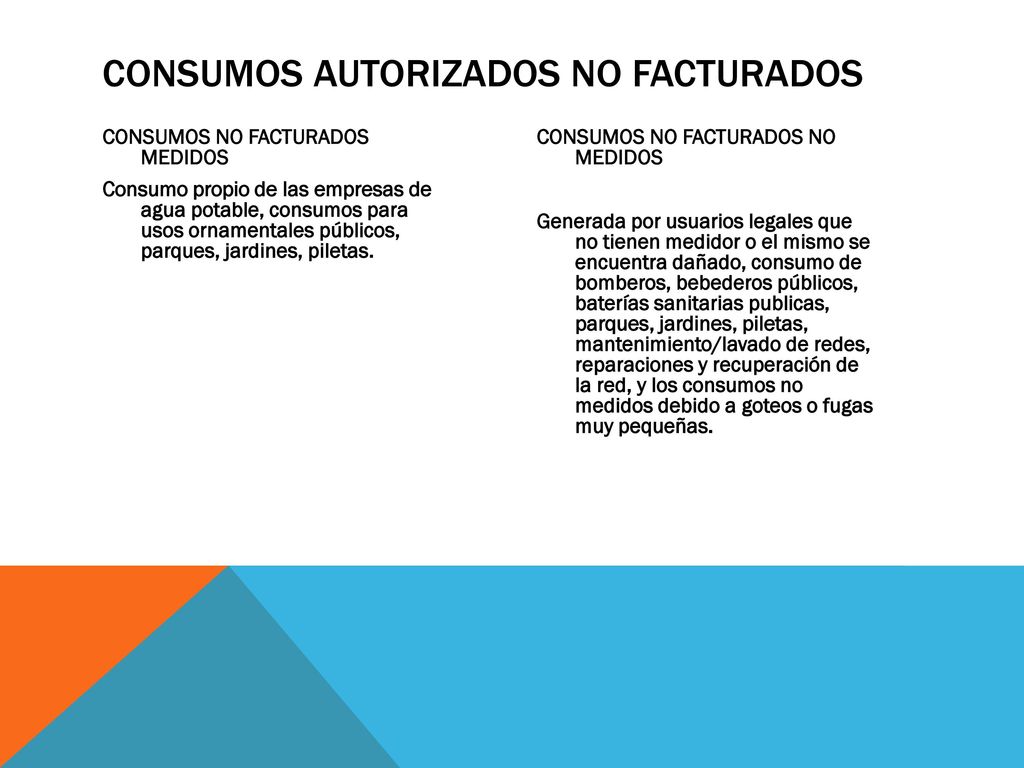

25 CONSUMOS AUTORIZADOS NO FACTURADOS
CONSUMOS NO FACTURADOS MEDIDOS Consumo propio de las empresas de agua potable, consumos para usos ornamentales públicos, parques, jardines, piletas. CONSUMOS NO FACTURADOS NO MEDIDOS Generada por usuarios legales que no tienen medidor o el mismo se encuentra dañado, consumo de bomberos, bebederos públicos, baterías sanitarias publicas, parques, jardines, piletas, mantenimiento/lavado de redes, reparaciones y recuperación de la red, y los consumos no medidos debido a goteos o fugas muy pequeñas.

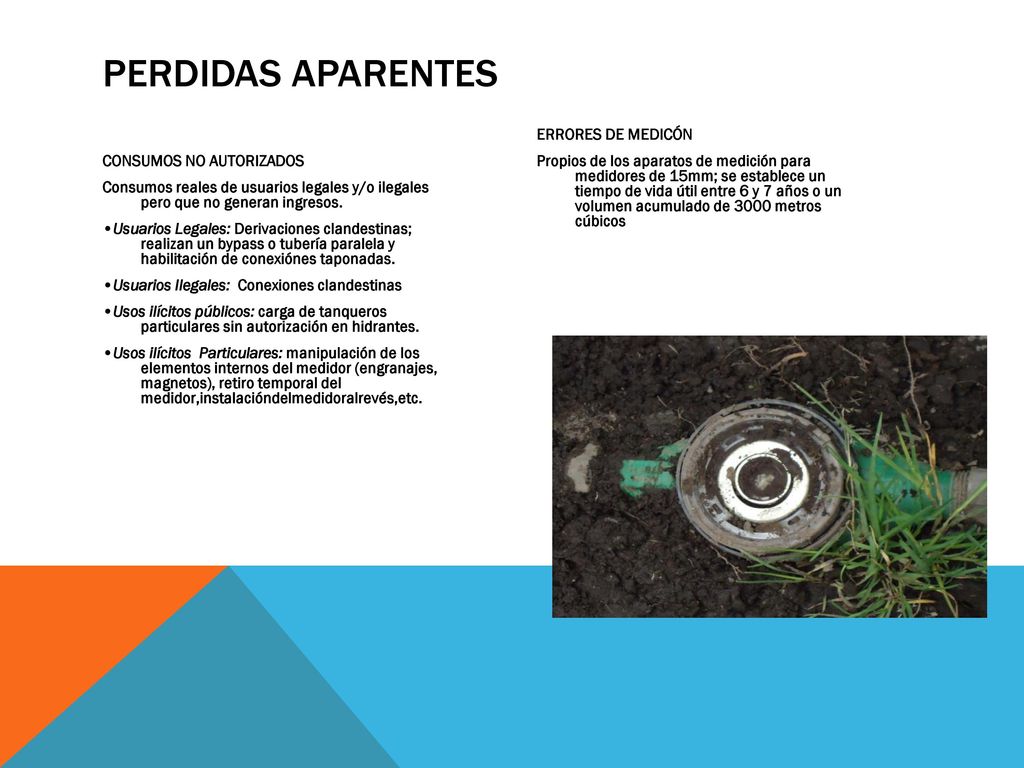

26 PERDIDAS APARENTES CONSUMOS NO AUTORIZADOS Consumos reales de usuarios legales y/o ilegales pero que no generan ingresos. •Usuarios Legales: Derivaciones clandestinas; realizan un bypass o tubería paralela y habilitación de conexiónes taponadas. •Usuarios Ilegales: Conexiones clandestinas •Usos ilícitos públicos: carga de tanqueros particulares sin autorización en hidrantes. •Usos ilícitos Particulares: manipulación de los elementos internos del medidor (engranajes, magnetos), retiro temporal del medidor,instalacióndelmedidoralrevés,etc. ERRORES DE MEDICÓN Propios de los aparatos de medición para medidores de 15mm; se establece un tiempo de vida útil entre 6 y 7 años o un volumen acumulado de 3000 metros cúbicos

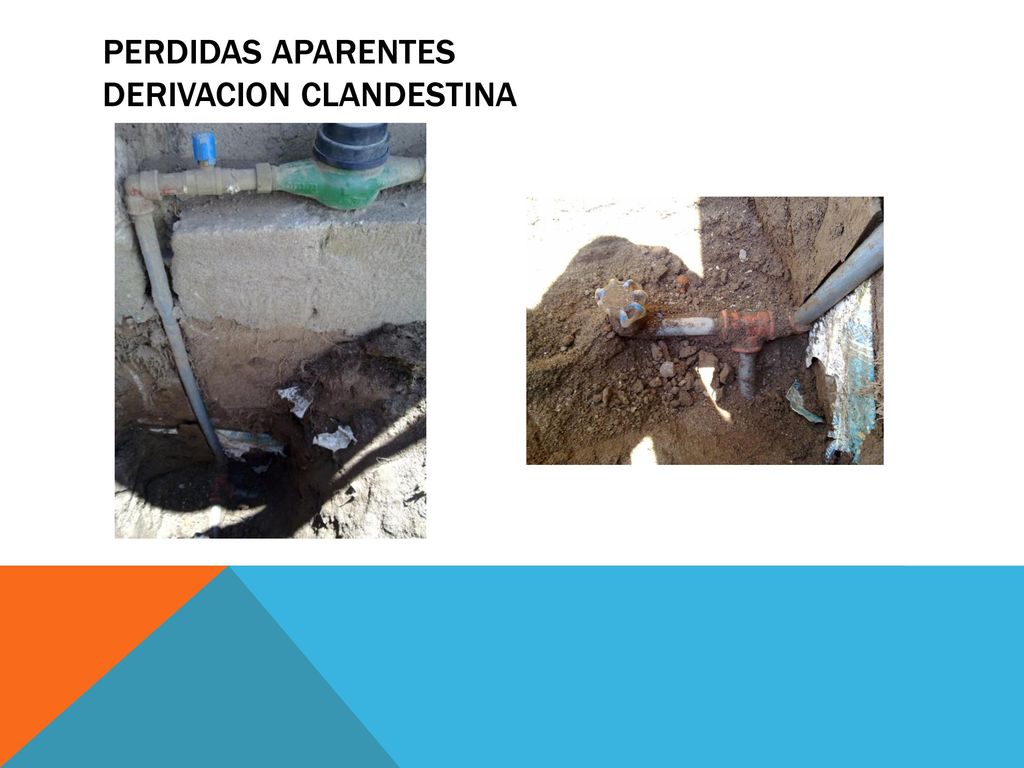

27 PERDIDAS APARENTES DERIVACION CLANDESTINA

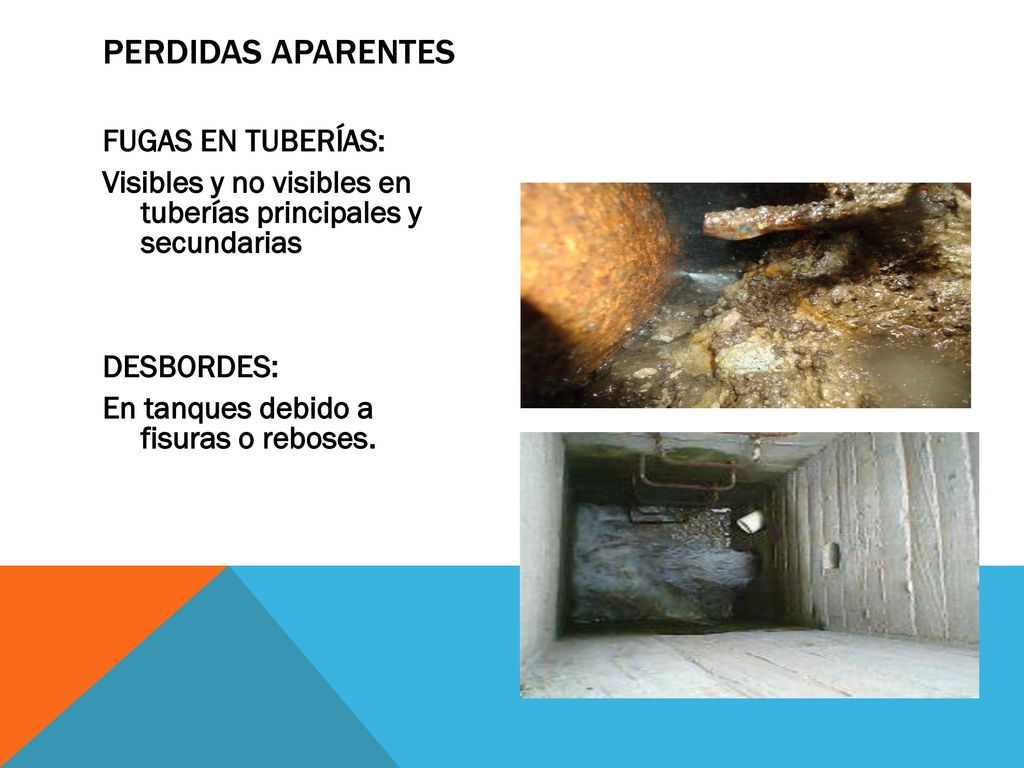

28 PERDIDAS APARENTES FUGAS EN TUBERÍAS: Visibles y no visibles en tuberías principales y secundarias DESBORDES: En tanques debido a fisuras o reboses.

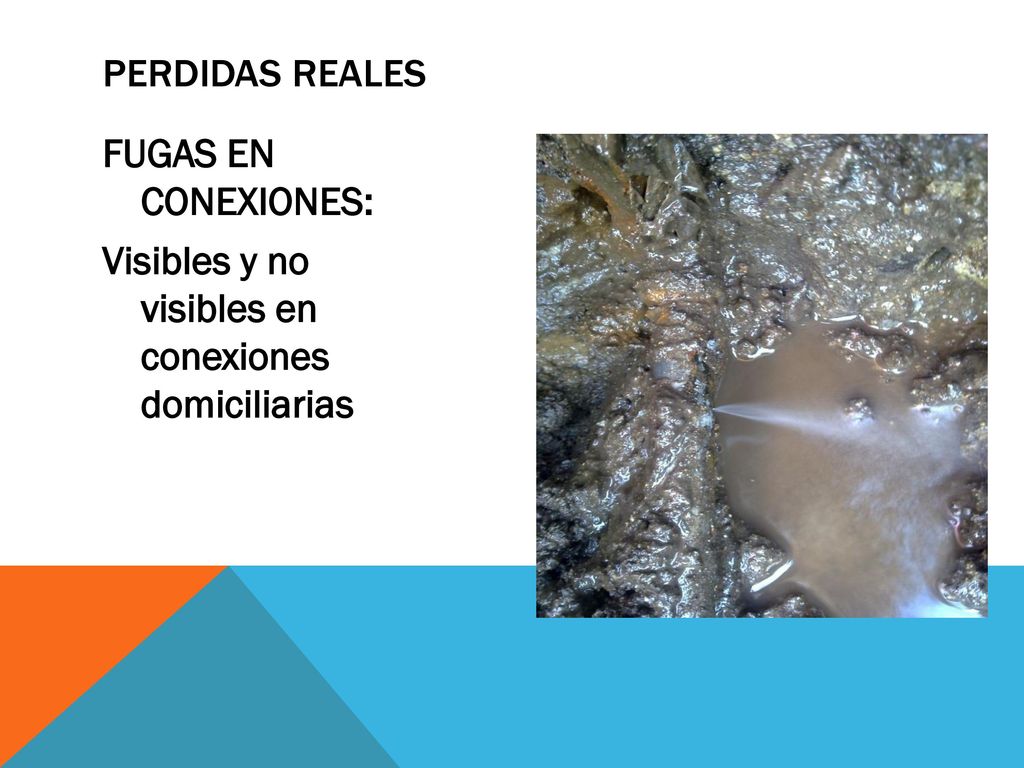

29 PERDIDAS REALES FUGAS EN CONEXIONES: Visibles y no visibles en conexiones domiciliarias

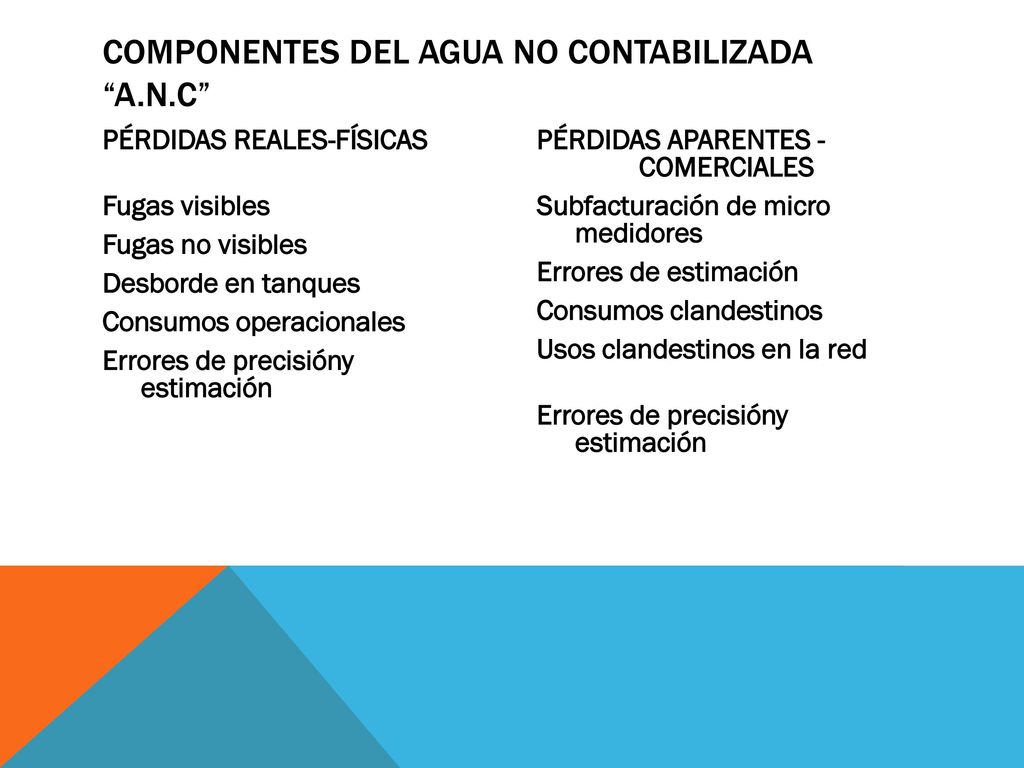

30 COMPONENTES DEL AGUA NO CONTABILIZADA “A.N.C”
PÉRDIDAS REALES-FÍSICAS Fugas visibles Fugas no visibles Desborde en tanques Consumos operacionales Errores de precisióny estimación PÉRDIDAS APARENTES - COMERCIALES Subfacturación de micro medidores Errores de estimación Consumos clandestinos Usos clandestinos en la red Errores de precisióny estimación

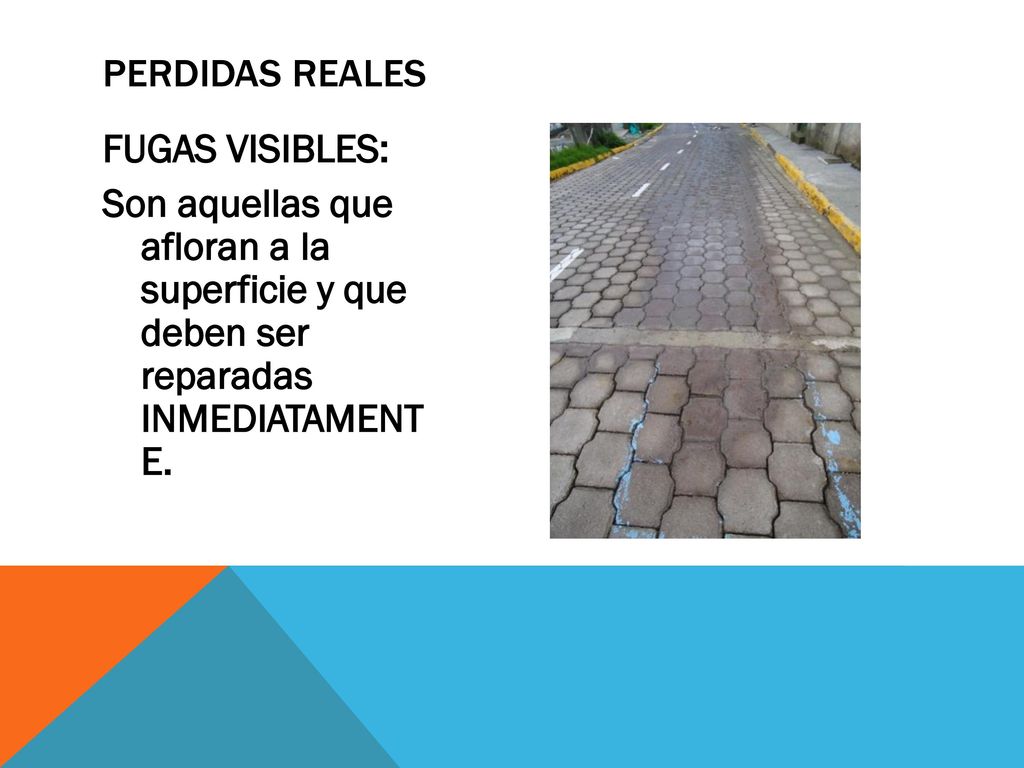

31 PERDIDAS REALES FUGAS VISIBLES: Son aquellas que afloran a la superficie y que deben ser reparadas INMEDIATAMENT E.

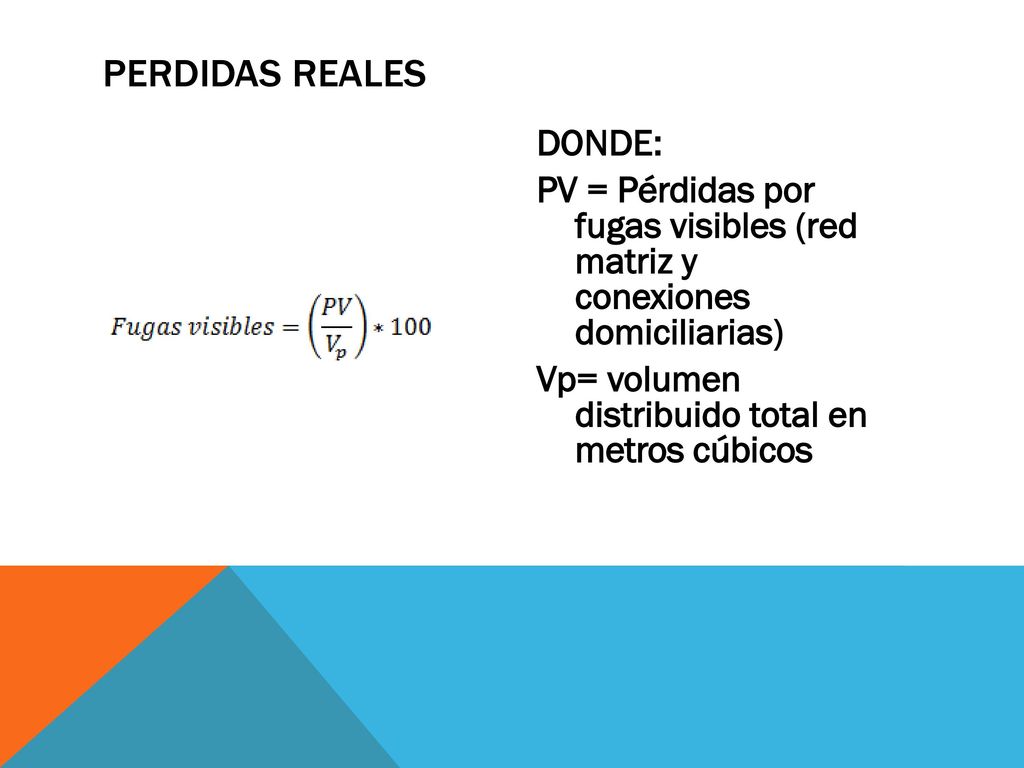

32 PERDIDAS REALES DONDE: PV = Pérdidas por fugas visibles (red matriz y conexiones domiciliarias) Vp= volumen distribuido total en metros cúbicos

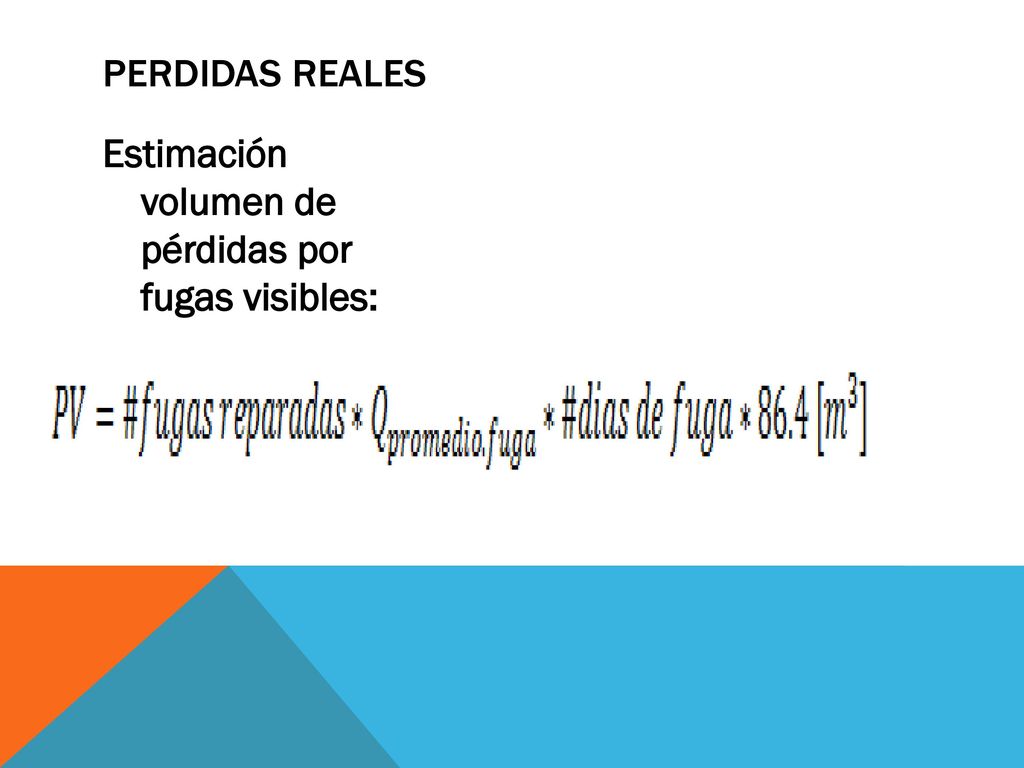

33 PERDIDAS REALES Estimación volumen de pérdidas por fugas visibles:

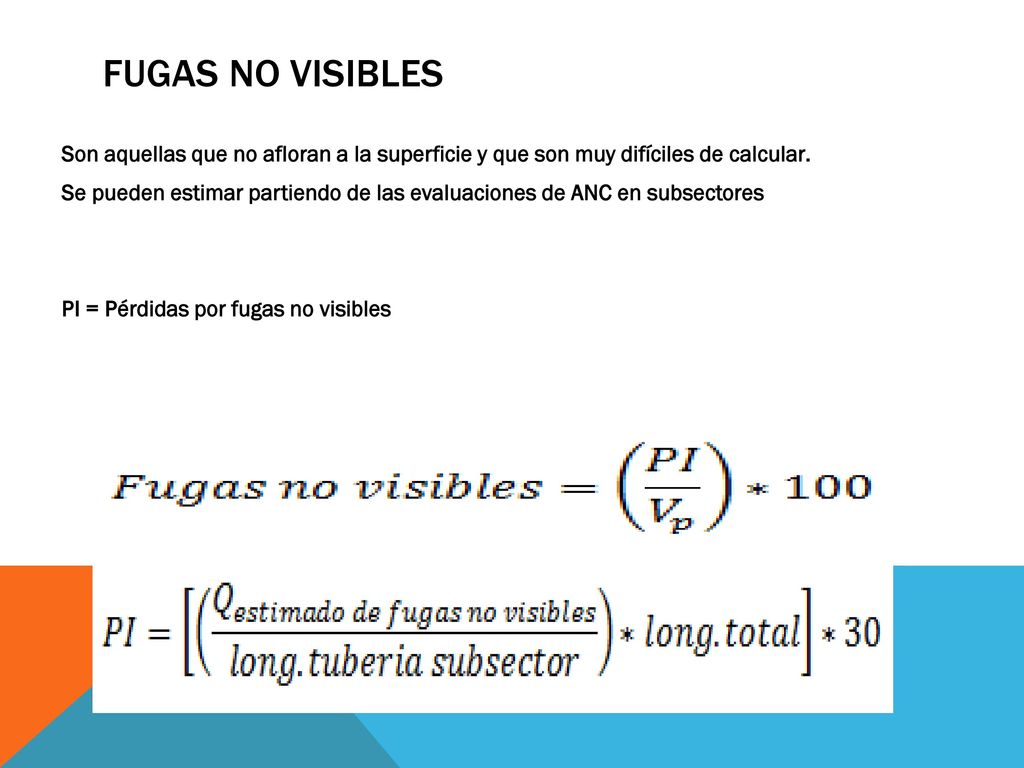

34 FUGAS NO VISIBLES Son aquellas que no afloran a la superficie y que son muy difíciles de calcular. Se pueden estimar partiendo de las evaluaciones de ANC en subsectores PI = Pérdidas por fugas no visibles
